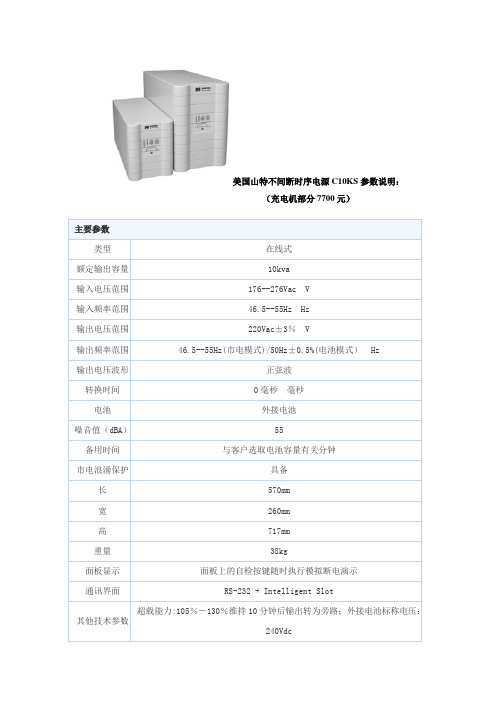

美国山特不间断时序电源C10KS参数说明：（充电机部分7700元）主要参数类型在线式额定输出容量10kva输入电压范围176--276Vac V输入频率范围46.5--55Hz Hz输出电压范围220Vac±3％V输出频率范围46.5--55Hz(市电模式)/50Hz±0.5%(电池模式）Hz输出电压波形正弦波转换时间0毫秒毫秒电池外接电池噪音值（dBA）55备用时间与客户选取电池容量有关分钟市电浪涌保护具备长570mm宽260mm高717mm重量38kg面板显示面板上的自检按键随时执行模拟断电演示通讯界面RS-232 + Intelligent Slot超载能力:105％－130％维持10分钟后输出转为旁路；外接电池标称电压：其他技术参数240Vdc美国山特不间断时序电源C10KS性能描述：（充电机部分）产品性能正弦波输出无论在市电模式或电池模式，均可输出低失真度的正弦波电源，为用户的负载设备供最佳的电源保障。
·零转换时间当市电停电或复电时，UPS在市电模式与电池模式之间的切换是完全没有转换时间的，有效保证了负载运行的可靠性。
·输入零火线侦测功能为了避免UPS市电输入零火线反接，山特C1~3K（S）机器具备零火线反接侦测功能。
·旁路输出人性化为了避免山特用户让UPS工作于BYPASS MODE不开机使用，造成市电中断，UPS与设备均异常关机。
山特C1~3K（S）输入正常市电，默认无旁路输出。
必须开机，才会有正常逆变输出。
但可以通过山特网站上的WinPower软件来更改配置为“上市电有旁路输出”。
·TVSS功能即TRANSIENT VOLTAGE SURGE SUPPRESS突波电压保护功能。
用于FAX、TELEPHONE、MODEM、网络等转换保护功能。
·输入功因修正城堡系列UPS具备输入功因修正功能，在满载情况下，输入功因可以达到0.95以上，使用户的电网环境不会受到污染。
山特ups参数
山特UPS参数指的是山特公司所生产的UPS设备的各项技术参数和规格，这些参数可以帮助用户了解设备的性能、功率、电压范围、电池容量、输入输出接口等信息。
山特公司是一家专业从事UPS设备生产的厂商，其产品具备高效、稳定、可靠的特点，适用于各种场合，如电信、金融、医疗、军工等领域。
以下是部分山特UPS参数：
1.额定功率范围：1-800KVA
2.输入电压范围：220VAC±25%或380VAC±25%
3.输出电压范围：220VAC±1%或380VAC±1%
4.电池容量：2-16PCS，可根据需要进行扩展
5.输入接口：电源输入、电池输入、手动绕路输入
6.输出接口：电源输出、电池输出
7.外形尺寸：根据不同型号而定
总之，山特UPS参数是选择山特UPS设备时需要了解的重要信息，用户可以根据自己的需求和使用场合，选择适合自己的设备。
- 1 -。
山特UPS参数1. 什么是UPS1.1 UPS的定义UPS（不间断电源）是一种用于电力系统的设备，它能够在电网供电中断时提供临时的电力。
UPS通过将电能转换为电池中的化学能，然后再将其转换为所需的电能，以保证电力的连续供应。
1.2 UPS的作用UPS主要用于以下几个方面： - 保护电子设备：UPS可以提供稳定的电力，防止电压波动对电子设备造成损害。
- 防止数据丢失：UPS可以在电力中断时提供电力，防止数据丢失。
- 提供应急电力：UPS可以在电网供电中断时提供临时的电力，以供关键设备继续运行。
2. 山特UPS参数2.1 输入参数山特UPS的输入参数包括： - 输入电压范围：UPS能够接受的输入电压范围。
-输入频率范围：UPS能够接受的输入频率范围。
- 输入功率因数：UPS的输入功率因数，表示输入电流和输入电压之间的相位差。
2.2 输出参数山特UPS的输出参数包括： - 输出电压：UPS提供的输出电压。
- 输出频率：UPS提供的输出频率。
- 输出功率因数：UPS的输出功率因数，表示输出电流和输出电压之间的相位差。
- 输出波形：UPS提供的输出波形类型，如正弦波、方波等。
2.3 容量参数山特UPS的容量参数包括： - 额定容量：UPS的额定输出容量，表示UPS能够提供的最大输出功率。
- 超容量能力：UPS的超容量能力，表示UPS在短时间内能够提供超过额定容量的输出功率。
2.4 效率参数山特UPS的效率参数包括： - AC-AC效率：UPS的AC-AC效率，表示从输入到输出的电能转换效率。
- AC-DC效率：UPS的AC-DC效率，表示从输入到电池的电能转换效率。
- DC-AC效率：UPS的DC-AC效率，表示从电池到输出的电能转换效率。
2.5 其他参数山特UPS的其他参数包括： - 充电时间：UPS的电池充电时间，表示将电池充满所需的时间。
- 电池类型：UPS所使用的电池类型，如铅酸电池、锂电池等。

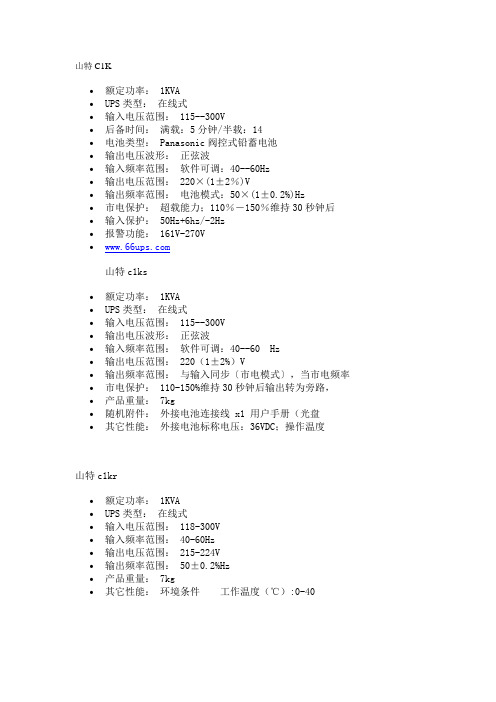

山特C1K∙额定功率： 1KVA∙UPS类型：在线式∙输入电压范围： 115--300V∙后备时间：满载：5分钟/半载：14∙电池类型： Panasonic阀控式铅蓄电池∙输出电压波形：正弦波∙输入频率范围：软件可调：40--60Hz∙输出电压范围：220×(1±2％)V∙输出频率范围：电池模式：50×(1±0.2%)Hz∙市电保护：超载能力；110％－150％维持30秒钟后∙输入保护： 50Hz+6hz/-2Hz∙报警功能： 161V-270V∙山特c1ks∙额定功率： 1KVA∙UPS类型：在线式∙输入电压范围： 115--300V∙输出电压波形：正弦波∙输入频率范围：软件可调：40--60 Hz∙输出电压范围： 220（1±2%）V∙输出频率范围：与输入同步〔市电模式〕，当市电频率∙市电保护： 110-150%维持30秒钟后输出转为旁路，∙产品重量： 7kg∙随机附件：外接电池连接线 x1 用户手册（光盘∙其它性能：外接电池标称电压：36VDC；操作温度山特c1kr∙额定功率： 1KVA∙UPS类型：在线式∙输入电压范围： 118-300V∙输入频率范围： 40-60Hz∙输出电压范围： 215-224V∙输出频率范围：50±0.2%Hz∙产品重量： 7kg∙其它性能：环境条件工作温度（℃）:0-40山山特C1KRS基本参数UPS类型在线式额定功率1KVA山特C1KRS输入输出参数输入电压范围118-300V输入频率范围40-60Hz输出电压范围215-224V输出频率范围50±0.2%Hz山特C1KRS其它参数外观尺寸380×125×208mm产品重量8.3kg其它性能离部件表面一米处噪音（dBA）:45山特c2ks∙额定功率： 2KVA∙UPS类型：在线式∙输入电压范围： 115--300V∙输出电压波形：正弦波输入频∙率范围：软件可调：40--60Hz∙输出电压范围： 220（1±2%）V∙输出频率范围：与输入同步〔市电模式〕，当市电频率∙市电保护： 110-150%维持30秒钟后输出转为旁路，∙产品重量： 13.5kg∙随机附件：外接电池连接线 x1 用户手册（光盘∙其它性能：操作温度：0℃～40℃；操作湿度：20山特c2kr∙额定功率： 2KVA∙UPS类型：在线式∙输入电压范围： 115- 300V∙后备时间：由所配电池容量而定分钟∙电池类型： Panasonic 铅酸密封,免维护∙输入频率范围： 40- 60Hz∙输出电压范围：220(1±2％)V∙输出频率范围：50(1±0.2%)Hz∙输出插座：国标：2个∙产品重量： 10.3kg∙∙山特c2krs∙∙额定功率： 2KVA∙UPS类型：在线式∙输入电压范围： 118-300V∙输入频率范围： 40-60Hz∙输出电压范围： 215-224V∙输出频率范围：50±0.2%Hz∙产品重量： 8.3kg∙额定功率： 3KVA山特c3k∙UPS类型：在线式∙输入电压范围： 115-300V∙后备时间：半载>11分钟∙电池类型：阀控式免维护铅酸蓄电池∙输出电压波形：正弦波∙输入频率范围： 40-60Hz∙输出电压范围： 220*（1±2%）V∙输出频率范围：电池模式：50±0.2%Hz∙产品重量： 28kg∙额定功率： 3KVA∙UPS类型：在线式∙输入电压范围： 115--300V∙山特c3ks∙∙后备时间：满载：5分钟/半载：15分钟∙电池类型： Panasonic密闭式铅酸蓄电池∙输出电压波形：正弦波∙输入频率范围：软件可调：40--60Hz∙输出电压范围： 220（1±2%）V∙输出频率范围：与输入同步〔市电模式〕，当市电频率∙充电时间： 10小时∙市电保护： 110-150%维持30秒钟后输出转为旁路，∙产品重量： 34山特c3krs∙额定功率： 3KVA∙UPS类型：在线式∙输入电压范围： 115- 300V∙后备时间：由所配电池容量而定分钟∙电池类型： Panasonic 铅酸密封,免维护∙输入频率范围： 40- 60Hz∙输出电压范围：220(1±2％)V∙输出频率范围：50(1±0.2%)Hz∙输出插座：国标：2个山特c6k∙额定功率： 6KVA∙UPS类型：在线式∙输入电压范围： 176- 276V∙电池类型： Panasonic阀控式铅蓄电池∙输出电压波形：正弦波∙输入频率范围： 46- 54Hz∙输出电压范围： 220（1±1%）V∙输出频率范围：50×(1±0.1%)Hz∙噪音值(dBA)： 55∙充电时间：满载/半载：>7min/20min∙产品重量： 90kg山特c6ks∙额定功率： 6KVA∙UPS类型：在线式∙输入电压范围： 176-276V∙后备时间：视外接电池容量而定分钟∙电池类型：外接电池∙输出电压波形：正弦波∙输入频率范围： 46- 54Hz∙输出电压范围： 220（1±1%）V∙输出频率范围：50×(1±0.1％）Hz∙噪音值(dBA)： 55∙产品重量： 35kg∙其它性能：环境条件工作温度（℃）:0-40∙∙山特c6kr∙额定功率： 6KVA∙UPS类型：在线式∙输入电压范围： 176-276V∙输入频率范围： 47-55Hz∙输出电压范围： 213-226V∙输出频率范围：50±0.5%Hz∙产品重量： 18.3kg∙山特c6krs∙额定功率： 6KVA∙UPS类型：在线式∙输入电压范围： 176-276V∙输入频率范围： 47-55Hz∙输出电压范围： 213-226V∙输出频率范围：50±0.5%Hz∙产品重量： 8.3kg山特c10k∙额定输出容量： 10kva∙类型：在线式∙输入电压范围： 176- 276V∙备用时间：满载/半载：>5min/13min分钟∙电池： Panasonic阀控式铅蓄电池∙输入频率范围： 46- 54Hz∙输出电压范围：220×(1±1％)VACV∙输出频率范围：50×(1±0.1％）HzHz∙噪音值(dBA)： 55∙重量： 93kg山特ck1os∙额定功率： 10KVA∙UPS类型：在线式∙转换时间： 0毫秒∙输入电压范围： 304--478Vac∙后备时间：与客户选取电池容量有关分钟∙电池类型：外接电池∙输出电压波形：正弦波∙输入频率范围： 46.5--55Hz∙输出电压范围：220Vac±3％∙输出频率范围： 46.5--55Hz(市电模式)/50Hz±0.5%(电∙噪音值(dBA)： 60∙市电保护：浪涌保护∙山特3c10ks∙∙额定功率： 10KVA∙UPS类型：在线式∙转换时间： 0毫秒∙输入电压范围： 304--478Vac∙后备时间：与客户选取电池容量有关分钟∙电池类型：外接电池∙输出电压波形：正弦波∙输入频率范围： 46.5--55Hz∙输出电压范围：220Vac±3％∙输出频率范围： 46.5--55Hz(市电模式)/50Hz±0.5%(电∙噪音值(dBA)： 60∙市电保护：浪涌保护山特3c15ks∙额定功∙率： 15KVA∙UPS类型：在线式∙转换时间： 0毫秒∙输入电压范围： 304--478Vac∙后备时间：与客户选取电池容量有关分钟∙电池类型：外接电池∙输出电压波形：正弦波∙输入频率范围： 46.5--55Hz∙输出电压范围：220Vac±3％∙输出频率范围： 46.5--55Hz(市电模式)/50Hz±0.5%(电∙噪音值(dBA)： 60∙产品重量： 55kg∙∙山特3c20ks∙∙额定功率： 20KVA∙UPS类型：在线式∙转换时间： 0毫秒∙输入电压范围： 304--478Vac∙输出电压波形：正弦波∙输入频率范围： 46.5--55Hz∙输出电压范围：220Vac±3％∙输出频率范围： 46.5--55Hz(市电模式)/50Hz±0.5%(电∙市电保护：浪涌保护∙产品重量： 55kg∙面板显示：面板上的自检按键随时执行模拟断电演∙其它性能：超载能力:105％－130％维持10分钟后。
山特UPS电源3C10KS使用说明书产品名称山特UPS电源3C10KS使用说明书公司名称北京信诺盛源科技有限公司价格10.00/台规格参数品牌:山特公司地址北京市昌平区回龙观镇建材城西路87号2号楼13层1单元1337联系电话010-******** 157********产品详情山特UPS电源3C10KS使用说明书你是否一直考虑要不要用UPS？UPS是干嘛的？为什么要用UPS？怎么用UPS？且听小鑫一一为你解释UPS是什么UPS是为了解决不间断供电而设置的，是将蓄电池与主机相连接，通过主机逆变器(逆变器就是一个电流转换装置，可以将直流电转换为交流电，或把交流电转换为直流电)等模块电路将直流电转换成市电的系统设备可用的交流电。
Tips:直流电的电流方向或电流大小都是不变的，而交流电的电流会随时间发生不同的变化。
两者在社会中的应用都是很普遍的，直流电的典型应用就是电池。
我们的家庭用电都是交流电。
UPS的作用简言之，UPS作用有两个，第一是在断电的时候给设备提供不间断的供电，第二是提供高质量的电源供应。
当市电输入正常时，UPS 将市电稳压、滤波后供应给负载使用，此时的UPS就是一台交流式电稳压器和滤波器，同时它还向机内电池充电。
市电中断（事故停电）时，UPS 立即将电池的直流电能，通过逆变器转换的方法向负载继续供应220V交流电，使负载维持正常工作并保护负载软、硬件不受损坏。
为啥用UPS在看为啥用UPS之前，我们先看两个案例：案例1：某年CBRE数据中心停电，英国航空公司的预定、办理登机手续系统、呼叫中心和移动应用程序受影响而无法使用，导致英国航空公司672个航班被取消，75000名乘客的航班被取消或延迟，预计损失超过1亿英镑。
案例2：对于个人工作者和微小型企业来说，有些用户因用电功率大(如：夏天开空调)或者别的原因导致跳闸，从而导致存储设备意外断电丢失重要数据，造成巨大的损失。
网络存储、服务器、电脑、监控、通讯等重要设备，是数据的传输、接收、集成、存储进行的设备。
山特250kvaups参数
山特250kVA UPS具有以下参数：
输入电压范围：单相220V / 三相380V。
输出电压：单相220V。
输出频率：50Hz。
额定容量：250kVA。
电池后备时间：1-8小时（可选）。
输入功率因数：≥。
输出功率因数：≥。
转换效率：≥95%。
电池节数：1-32节（可选）。
充电方式：在线式工频设计，配合静态旁路开头，具备完善的过载和故障保护功能。
整流器：12脉冲整流，有效抑制了UPS对电网源造成的谐波污染，提高了UPS的输入功率因数。
监控功能：提供RS232接口及功能强大的监控软件，支持TCP/IP、SNMP 等网络协议，具有先进的远程网络监控功能，采用发送电子邮件或传呼、短信等方式提供实时报警信息等。
显示控制面板：操作简便，一目了然的大屏幕触摸LCD显示控制面板。
控制技术：内置双CPU微处理器，采用直接数字信号控制（DDC）及数字信号处理（DSP）等先进技术，全功能智能数字化控制，包括操作运行、自动关机、实时参数测量显示等。
电池管理：配合独立的电池检测包，通过UPS DB9接口，可检测多达四组的单只电池运行参数，实现真正意义上的电池智能化管理。
其他特性：内置手动维修旁路开关。
具有很宽的电压输入范围，减少电池运行机会，延长电池寿命。
请注意，具体的参数可能会根据不同版本和配置有所不同，建议查阅产品说明书或联系厂家获取准确信息。
不间断电源系统-upsC6K(S)/C10K(S)/3C10KS/3C15KS/3C20KS 使用手册目录1.简介1.1系统及型号说明1.2常用符号说明1.3外观1.4产品规格与性能⏹一般规格⏹电气性能⏹工作环境2、安装说明2.1拆箱检验2.2输入、输出电源线及保护接地安装2.3长效性外接电池操作程序2.4并机操作3.操作与运行3.1操作3.2运行模式4.电池维护与保养5.处置电池注意事项6.故障排除附录一板指示灯说明附录二板等号显示与工作状态对应表附录三修保保证1.1系统及型号说明本系列UPS 是一种先进的在线式正弦波不间断供电系统，带有旁路维修开关，具有并联冗余的功能，可以为您的精密设备提供可靠、优质的交流电源，其适用范围很广，从电脑设备、通信系统到工业自动控制设备都可以使用。
由于它的在线式设计，不同于后备式UPS ，它对输入电压不断调整、滤波，在市电中断时，会无时间中断地从备用电池上提供后备电源。
在过载或逆变失败情况下，UPS 会转换到旁路状态，由市电供电。
若过载情况消除，UPS 会自动转回到逆变器供电状态。
本手册适用以下型号于CASTLE系列产品：（1）C6K/ C10K：内置电池的标准机型。
以下简称6K/ 10K（2）C6KS/ C10KS：可外接电池的长效机型。
以下简称6KS/ 10KS（3）3C10KS：三相输入单相输出可外接电池的长效机型。
以下简称三相10KS （4）3C15KS：三相输入单相输出，可外接电池的长效机型。
以下简称三相15KS （5）3C20KS：三相输入单相输出，可外接电池的长效机型。
以下简称三相20KS 以上任意一种机型，又分标准版和专业版两种供用户选择，专业版相对标准版增加了EPO开关、手动旁路维护开关。
1.2常用符号说明符号及其含义符号含义符号含义提示注意保护接地高压危险报警消除│打开主机过载指示O 关闭主机电池较热待机或关闭主机循环交流勿与杂物一同放置直流1.3 前后面板示意图前面板1.4产品规格与性能2.1拆包检验（1）打开包装，包装内应有：UPS一台UPS使用手册一本若是6KS,还带有一条UPS至电池柜的电池连接线（2）检查UPS是否在运输过程中损坏，如发现损坏或部件缺少，请勿开机，立即通知承运商和经销商。
3KVAUPS电源延时2小时UPS电源一套价格单名称数量单位单价合计主机山特C3KS 1 台 2260元2260元蓄电池12V65AH 8 只560元4480元电池柜 A8 1 套300元 300元总计价格柒仟零肆拾元整（大写）7040元（小写）山特在线式1KVA-3KVA城堡（Castle）系列在线式UPS，包括容量1KVA~3KVA的一系列的UPS产品，与在线互动式或后备式UPS相比，在线式UPS能够为负载提供更佳的电源环境，无论从稳压输出范围、频率范围、输入杂讯的滤除，乃至市电模式与电池模式零转换时间等方面考虑，在线式均是最佳的UPS结构，因此，重要的设备，或是对电力环境要求苛刻的设备几乎都应选用在线式UPS。
Castle（C）系列--C1K(S)/C2K(S)/C3K(S)参考图片产品性能·正弦波输出无论在市电模式或电池模式，均可输出低失真度的正弦波电源，为用户的负载设备供最佳的电源保障。
·零转换时间当市电停电或复电时，UPS在市电模式与电池模式之间的切换是完全没有转换时间的，有效保证了负载运行的可靠性。
·输入零火线侦测功能为了避免UPS市电输入零火线反接，C1~3K（S）机器具备零火线反接侦测功能。
·旁路输出人性化为了避免用户让UPS工作于BYPASS MODE不开机使用，造成市电中断，UPS与设备均异常关机。
C1~3K（S）输入正常市电，默认无旁路输出。
必须开机，才会有正常逆变输出。
但可以通过美国山特电子有限公司网站上的WinPower软件来更改配置为“上市电有旁路输出”。
·TVSS功能突波电压保护功能。
用于FAX、TELEPHONE、MODEM、网即TRANSIENT VOLTAGE SURGE SUPPRESS络等转换保护功能。
·输入功因修正城堡系列UPS具备输入功因修正功能，在满载情况下，输入功因可以达到0.95以上，使用户的电网环境不会受到污染。
产品性能电源管理专家机架式C 1kVA~6kVA(S) 技术参数正弦波输出无论在市电模式或电池模式，均可输出低失真度的正弦波电源，为用户的负载设备供最佳的电源保障。
零转换时间当市电停电或复电时，UPS在市电模式与电池模式之间的切换是完全没有转换时间的，有效保证了负载运行的可靠性。
输入零火线侦测功能山特Rack UPS 1K~3K（S）具备零火线反接侦测功能。
，避免UPS市电输入零火线反接。
旁路输出人性化为了避免山特用户让UPS工作于BYPASS MODE不开机使用，造成市电中断，UPS与设备均异常关机。
山特Rack UPS 1K~3K（S）输入正常市电，默认无旁路输出。
必须开机，才会有正常逆变输出。
但可以通过山特网站上的WinPower2000软件来更改配置为“上市电有旁路输出”。
TVSS功能即TRANSIENT VOLTAGE SURGE SUPPRESS突波电压保护功能。
在Rack UPS上被用于FAX、TELEPHONE、MODEM、网络等转换保护功能。
输入功因修正Rack UPS具备输入功因修正功能，在满载情况下，输入功因可以达到0.95以上，使用户的电网环境不会受到污染。
直流启动在市电停电状态下，若需要使用Rack UPS启动计算机或其它负载设备，Rack UPS可以直接以电池进行直流开机，使Rack UPS的使用更加方便、可靠。
旁路保护旁路供电功能使Rack UPS的应急处理能力大大加强，同时在用户的负载设备对电源具有特殊要求时，如电压不能过高，Rack UPS提供旁路供电电压过高保护，使用户的负载设备免于高压危险。
自动启动功能当市电异常，进入电池模式供电直到截止，Rack UPS将关机，当市电恢复正常时，Rack UPS又会自动启动开机，恢复正常供电，无需用户逐一开机。
长效型供电设计Rack UPS全面提供长效机供用户选择。
配置合适的电池组，可以使用户放电使用时间可达8小时左右，以满足不同电网环境的要求。
第章UPS电源随着科学的发展社会的进步，一些重要用户的关键设备如互联网数据中心、银行清算中心、证券交易系统、通信网管中心等，要求提供高质量的无时间中断的交流电源。
根据我国国家标准GB2387-89规定，对于需要配置不间断电源的计算机房提供的交流电源至少应满足：380V/220V、50HZ、三相五线制、电压波动小于+-5%、频率波动小于+-0.5%、波形失真小于+-5%。
此外可能产生的任何瞬态供电中断应控制在5 ms以内。
一般的微机和服务器所允许的瞬态供电中断时间在8至10ms的范围。
若超过此范围，就会造成微机进入误动作或自检程序，从而造成正在运行的数据或程序被破坏和丢失的不利局面。
另外过频的瞬态中断引起的峰值高达400V左右的瞬态干扰是造成服务器产生偶发性自动关机的重要原因之一。
因此寻找一种“干净”的不中断的电源系统将非常必要。
第一节UPS的分类目前，市场上UPS品牌和种类繁多，但可从电路主结构、后备时间、输入/输出方式、输出波形和输出容量等五个方面对其进行分类，其中按电路主结构进行分类是目前最常用的分类方法。
1.按电路主结构分类（1）后备式UPS早期的后备式UPS在市电供电正常时，市电直接通过交流旁路和转换开关向负载供电，交流旁路相当于一条供电回路，逆变器不工作，此时供电效率高但质量差。
近年出台的后备式UPS往往在交流旁路上配置了交流稳压电路和滤波电路加以改善。
当市电异常（市电电压、频率超出后备式UPS允许的输入范围或市电中断）时，后备式UPS通过转换开关切换到由蓄电池提供电能的状态，逆变器进入工作状态，此时输出波形为交流正弦波或方波。
后备式UPS存在切换时间，一般为4～10ms，但对一般的计算机设备的工作不会造成影响。
(2)在线式UPS在线式UPS一般采用双变换模式。
当市电正常时，在线式UPS输入交流电，通过充电电路对蓄电池进行充电，同时AC/DC电路将交流电转换为直流电，然后通过脉冲宽度调制技术，由逆变器再将直流电逆变成正弦波交流电供给负载，起到无级稳压的作用。
而当市电中断时，后备蓄电池开始工作，此时蓄电池储存的电能通过逆变器变换成交流正弦波或方波并供给负载，因此无论是在市电供电正常时还是在市电中断由蓄电池逆变供电期间，逆变器始终处于工作状态，这就从根本上消除了来自电网的电压波动和干扰对负载的影响，真正实现了对负载的无干扰、稳压、稳频以及零转换时间。
（3）串并联调整式UPS山特ups电源：/串并联调整式UPS多采用双逆变电压补偿技术也称为Delta技术，它成功地将交流稳压技术中的电压补偿原理运用到UPS的主电路中。
当市电正常时，两组逆变器只对输入电压与输出电压的差值进行调整和补偿，逆变器承担的最大功率仅为输出功率的20%，所以功率强度很小，功率余量大，这就增强了UPS的输出能力和过载能力，不再对负载电流波峰系数予以限制，可从容地对付冲击性负载，也不再对负载功能因数进行限制，输出有功功率可以等于标定的KV A值。
（4）在线互动式UPS在线互动式UPS是介于后备式UPS和在线式UPS工作方式之间的UPS设备，它集中了后备式UPS效率高和在线式UPS供电质量高的优点。
在线互动式UPS的逆变器一直处于工作状态，具有双向功能：在市电正常时，UPS的逆变器处于反向工作状态，给蓄电池组充电，起充电器的作用；在市电异常时，逆变器立刻转入逆变工作状态，将蓄电池组的直流电转换为交流正弦波输出。
在线互动式UPS也有转换时间，但比后备式UPS短，保护功能较强。
另外，它还采用了铁磁谐波变压器，抽头调压在市电供电时具有较好的稳压功能。
2、按后备时间分类（1）标准机配备有内置蓄电池组的UPS称为标准机。
一般配置蓄电池容量较小，用于短时间供电（如5-15分钟），使用户及时保存数据和系统正常关机。
由于受体积和重量的限制，标准机仅局限于中、小功率的UPS。
（2）长效机需外接蓄电池组的UPS称为长效机，长效机的容量从几百伏安到几十千伏安可供选择。
在实际应用中长效机有着很大的机动性，用户可以根据自己所需后备时间的长短来确定采用何种容量的蓄电池。
UPS的后备时间与蓄电池容量的关系可以根据以下的公式来确定：（1-1）其中：C——蓄电池容量，单位为安时（Ah）；P——UPS的额定功率，单位为伏安(VA)；P F——UPS的功率因数；U——蓄电池组的直流端电压(V)，为单节电池额电压与蓄电池节数的乘积；η——逆变器的效率，为0.86；C1——蓄电池的放电速率，该值可以根据UPS所需后备时间t长短在电池的放电曲线图上查得，例如当t=1h时，C1=0.55，t=2h时，C1=0.35，t=4h时，C1=0.20，t=8h时，C1=0.11。
3、按输入/输出方式分类山特ups电源：/根据输入/输出方式，可分为单相输入/单相输出UPS、三相输入/单相输出UPS和三相输入/三相输出UPS。
小功率UPS都采用单相输入/单相输出方式，而中、大功率UPS多采用三相输入/单相输出和三相输入/三相输出方式，对于用户来说，采用三相供电时市电配电和负载配电比较容易，每一相都承载一部分负载电流。
4、按输出波形分类按输出波形，可分为输出波形为正弦波的UPS和输出波形为方波的UPS。
输出波形为方波的UPS不适合带感性负载，因为感性负载会使方波产生瞬态尖波，从而给UPS和负载设备造成破坏。
大多数后备式UPS的输出波形为方波。
5、按输出容量分类按输出容量，可分为微型UPS（输出功率小于或等于1kVA）、小型UPS（输出功率大于1kVA而小于5kVA）、中型UPS（输出功率大于5kVA而小于或等于30kVA）以及大型UPS（输出功率大于30kVA而小于或等于100kVA）。
第二节 UPS的电路结构和工作原理从主电路结构和不间断供电的运行机制来看，目前技术成熟并已形成产品的各种UPS主要有四大类：后备式UPS、在线互动式UPS、双变换在线式UPS以及串并联调整式UPS(Delta 变换器)。
如果按技术性能的优劣来排序，则双变换在线式UPS>串并联调整式UPS(Delta变换器)>在线互动式UPS>后备式正弦波UPS>后备式方波UPS。
一．要组成部分山特ups电源：/第3章交流不间断电源UPS 5图1.1小型在线式UPS框图由于UPS功能的不同，其主电路结构和工作原理区别很大，但一般都包括以下组成部分。
1.整流充电器整流充电器可以把市电或油机的交流电能变为直流电能，为逆变器和蓄电池提供能量，其性能的优劣直接影响UPS的输入指标。
(1)可控硅整流器可控硅整流器输出容量大，可靠性高，工作频率低，滤波器体积大，噪声大，适用于输入电压低、功率大的UPS。
(2)二极管与绝缘栅双极晶体管 (IGBT)组合型整流器二极管与IGBT组合型整流器的工作频率高，具有功率因数校正功能，滤波器体积小，嗓声低，可靠性高，适用于中小功率UPS。
2. 逆变器逆变器用以把市电经整流后的直流电能或蓄电池的直流电能转换为电压和频率都比较稳定的交流电能，其性能的优劣直接影响UPS的输出性能指标。
IGBT逆变器工作频率高(2OkHz)，滤波器体积小，噪声低，可靠性高。
3.旁路开关旁路开关是为提高UPS系统工作的可靠性而设置的，能承受负载的瞬时过载或短路电流。
因UPS的逆变器采用电子器件，如IGBT管的过载能力仅为125%，当UPS供电系统出现过载或短路故障时，UPS将自动切换到旁路，以保护UPS的逆变器不会因过载而损坏。
UPS供电系统转入旁路供电后，是由市电直接供给负载的，因市电的系统容量大可提供足够的时间使过载或短路回路的断路器跳闸，待系统切除过载或短路回路后，旁路开关将自动转换回来，由UPS继续向其他负载供电。
旁路开关可分为以下几种。
(1)静态旁路开关山特ups电源：/静态旁路开关为无触点开关，由晶闸管开关器件构成。
所谓电子式静态转换开关，是将一对反向并联的快速晶闸管连接起来，作为UPS在执行由市电旁路供电至逆变器供电切换操作时的元件。
由于快速晶闸管的接通时间为微秒级，同小型继电器毫秒级的转换时间相比，它只是小型继电器的千分之一左右。
因此，依靠这种先进技术，可以对负载实现转换时间为零的不间断供电。
正常工作时，只有逆变器供电通道或交流旁路电源通道中的一路电源向负载供电。
只有当UPS需要执行由交流旁路电源供电至逆变器供电切换操作时，才会出现短暂的 (约几毫秒至几十毫秒)两路交流电源在时间上重叠向负载供电的情况。
静态开关可以将转换时间缩短到lms以下，甚至1OOus以内，但损耗较大。
(2)动态旁路开关动态旁路开关为有触点开关，由接触器和断路器构成，靠机械动作完成转换，动态开关转换过程会有几十毫秒的供电中断，故不能应用于重要的负载场合，现代的UPS己很少采用。
4.蓄电池蓄电池用以为UPS提供一定后备时间的电能输出。
在市电正常时，由充电器为其提供电能并转换为化学能；在市电中断时，其将化学能再转换为电能，为逆变器提供能量。
二．后备式UPS后备式UPS是静止式UPS的最初形式，因为应用得早，用得广泛，因而技术和产品都是很成熟的。
后备式UPS的电路结构加图11所示。
图1-1 后备式UPS的电路结构1.电路各环节的功能（1）充电器当市电正常时，充电器对蓄电池进行充电和浮充电。
（2）DC/AC逆变器当市电存在时，逆变器不工作；市电中断时，由它将直流电压（由蓄电池供给）转变成符合负载要求的交流电压，电压波形有方波、准方波和正弦波三种形式。
（3）输出转换开关当市电存在时，输出转换开关接通输入电源，向负载供电；市电中断时，输出转换开关在断开市电回的同时接通逆变器，继续向负载供电。
（4）智能调压电路山特ups电源：/市电存在时，智能调压电路可用来调节并稳定输出电压。
2.后备式UPS的工作原理后备式UPS的工作原理为：当电网供电正常时，一路市电通过整流器对蓄电池进行充电，而另一路市电通过自动稳压器初步稳压，吸收部分电网干扰后，再由旁路转换开关直接提供给用户。
此时，蓄电池处在充电状态，直到蓄电池充满而转人浮充状态。
后备式正弦波输出UPS的电路采用了抗干扰式分级调压稳压技术，当市电电压180—250V之间变化时，其电压稳定度达±5%，UPS相当于一台稳压性能较差的稳压器，仅对市电电压幅度波动有所改善，对电网上出现的频率不稳、波形畸变等“电污染”不作任何调整。
当电网电压或电网频率超出UPS的输入范围时，即在非正常的情况下，交流电的输入被切断，充电器停止工作，蓄电池进行放电，在控制电路的控制下逆变器开始工作，使逆变器产生220V、50Hz的交流电，此时UPS供电系统转换为由蓄电池一逆变器继续向负载供电。
后备式UPS的优点是：产品价格低廉，运行费用低。
由于在正常情况下逆变器处于非工作状态，电网电能直接供给负载，因此后备式UPS的电能转换效率很高。
