山特UPS电池配置的计算方法及其使用和维护

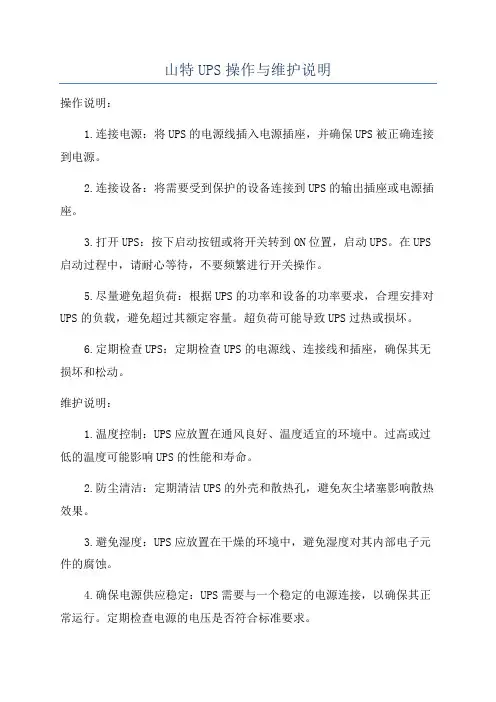

山特UPS操作与维护说明操作说明：1.连接电源：将UPS的电源线插入电源插座，并确保UPS被正确连接到电源。

2.连接设备：将需要受到保护的设备连接到UPS的输出插座或电源插座。

3.打开UPS：按下启动按钮或将开关转到ON位置，启动UPS。

在UPS 启动过程中，请耐心等待，不要频繁进行开关操作。

5.尽量避免超负荷：根据UPS的功率和设备的功率要求，合理安排对UPS的负载，避免超过其额定容量。

超负荷可能导致UPS过热或损坏。

6.定期检查UPS：定期检查UPS的电源线、连接线和插座，确保其无损坏和松动。

维护说明：1.温度控制：UPS应放置在通风良好、温度适宜的环境中。

过高或过低的温度可能影响UPS的性能和寿命。

2.防尘清洁：定期清洁UPS的外壳和散热孔，避免灰尘堵塞影响散热效果。

3.避免湿度：UPS应放置在干燥的环境中，避免湿度对其内部电子元件的腐蚀。

4.确保电源供应稳定：UPS需要与一个稳定的电源连接，以确保其正常运行。

定期检查电源的电压是否符合标准要求。

5.定期测试：定期进行UPS的自检，以确保其正常工作。

按照说明书上的指导，执行UPS的自检程序。

6.更换电池：UPS的电池寿命有限，一般为3到5年。

当UPS的电池电量下降到一定程度时，应及时更换新电池，以保证UPS的持续供电能力。

7.定期维护：定期请专业人员进行UPS的维护，检查UPS的各项指标是否正常，及时发现和修复潜在问题。

总结：山特UPS是一种可靠的电力保护设备，其正常运行对电子设备的稳定工作至关重要。

通过正确的操作和维护，可以延长UPS的寿命和保障其效能。

不仅仅是按照说明书进行操作和维护，还需要了解UPS的工作原理和基本功能，避免误操作造成设备损坏。

此外，定期对UPS进行检查和维护，防止电池老化、连接线松动和故障，以确保UPS的可靠性和稳定性。

UPS（不间断电源）蓄电池配置的计算方法通常涉及以下几个因素：
1. 负载功率：确定所需的UPS容量，即所需的输出功率。

根据负载设备的功率需求，计算出所需的UPS容量。

2. 运行时间：确定所需的UPS蓄电池容量，即所需的电池容量。

根据需要的运行时间，计算出所需的电池容量。

3. 充电时间：确定所需的充电时间，即电池充电所需的时间。

根据充电时间，计算出所需的充电电流。

4. 充电效率：确定所需的充电效率，即电池充电的效率。

根据充电效率，计算出所需的充电功率。

根据以上因素，可以使用以下公式计算UPS蓄电池配置：
UPS容量（VA）= 负载功率（W）/ 功率因数
电池容量（Ah）= UPS容量（VA）×运行时间（小时）/ 电池电压（V）
充电电流（A）= 电池容量（Ah）×充电时间（小时）/ 充电效率
充电功率（W）= 充电电流（A）×充电电压（V）
需要注意的是，以上公式仅为一般计算方法，实际情况可能会有所不同，具体计算还需根据实际需求和设备参数进行调整。

另外，还需要考虑电池的寿命、环境温度等因素，以确保UPS系统的可靠性和稳定性。

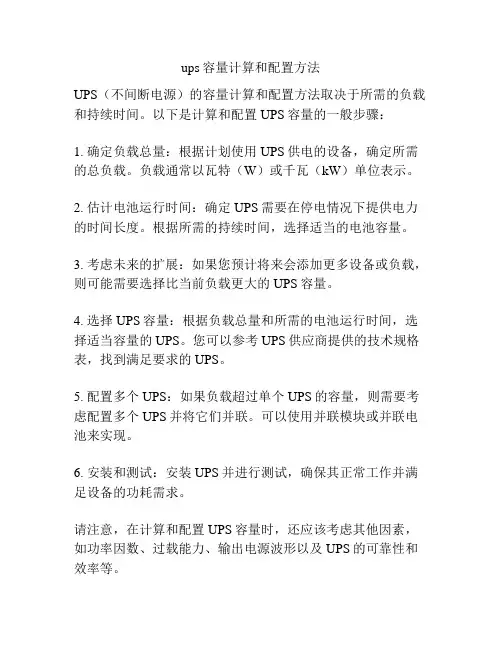

ups容量计算和配置方法
UPS（不间断电源）的容量计算和配置方法取决于所需的负载和持续时间。

以下是计算和配置UPS容量的一般步骤：
1. 确定负载总量：根据计划使用UPS供电的设备，确定所需的总负载。

负载通常以瓦特（W）或千瓦（kW）单位表示。

2. 估计电池运行时间：确定UPS需要在停电情况下提供电力的时间长度。

根据所需的持续时间，选择适当的电池容量。

3. 考虑未来的扩展：如果您预计将来会添加更多设备或负载，则可能需要选择比当前负载更大的UPS容量。

4. 选择UPS容量：根据负载总量和所需的电池运行时间，选择适当容量的UPS。

您可以参考UPS供应商提供的技术规格表，找到满足要求的UPS。

5. 配置多个UPS：如果负载超过单个UPS的容量，则需要考虑配置多个UPS并将它们并联。

可以使用并联模块或并联电池来实现。

6. 安装和测试：安装UPS并进行测试，确保其正常工作并满足设备的功耗需求。

请注意，在计算和配置UPS容量时，还应该考虑其他因素，如功率因数、过载能力、输出电源波形以及UPS的可靠性和效率等。

这些步骤将帮助您计算和配置适当容量的UPS，以确保持续供电并保护设备免受停电的影响。

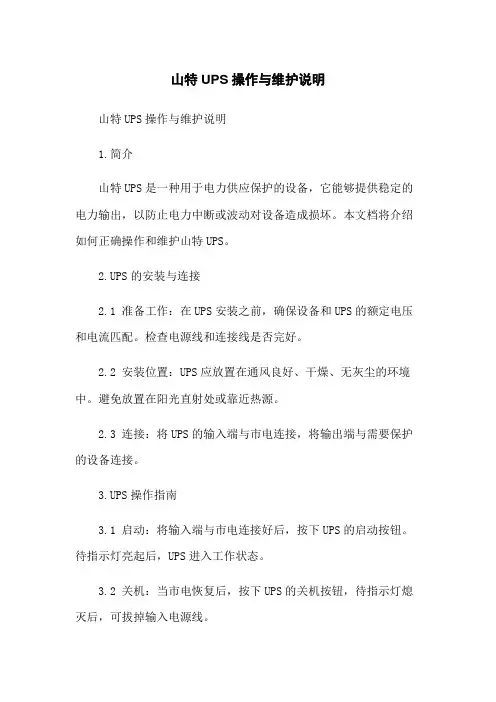

山特UPS操作与维护说明山特UPS操作与维护说明1.简介山特UPS是一种用于电力供应保护的设备，它能够提供稳定的电力输出，以防止电力中断或波动对设备造成损坏。

本文档将介绍如何正确操作和维护山特UPS。

2.UPS的安装与连接2.1 准备工作：在UPS安装之前，确保设备和UPS的额定电压和电流匹配。

检查电源线和连接线是否完好。

2.2 安装位置：UPS应放置在通风良好、干燥、无灰尘的环境中。

避免放置在阳光直射处或靠近热源。

2.3 连接：将UPS的输入端与市电连接，将输出端与需要保护的设备连接。

3.UPS操作指南3.1 启动：将输入端与市电连接好后，按下UPS的启动按钮。

待指示灯亮起后，UPS进入工作状态。

3.2 关机：当市电恢复后，按下UPS的关机按钮，待指示灯熄灭后，可拔掉输入电源线。

3.3 运行模式：UPS提供备电模式和在线模式两种运行模式，用户可以根据需要选择合适的模式。

4.UPS维护指南4.1 清洁：定期清洁UPS的外壳和通风孔，可使用干布或吸尘器清除灰尘。

4.2 电池维护：UPS的电池是关键部件，需要定期检查电池的状态和电量。

如发现电池老化或电量不足，应及时更换。

4.3 周期性检查：定期检查UPS的连接线是否牢固，电源线是否损坏，UPS的指示灯是否正常亮起。

5.附件本文档涉及的附件包括：- UPS安装指南- UPS操作手册- UPS维护记录表6.法律名词及注释- UPS：不间断电源(Uninterruptible Power Supply)的缩写，是一种用于电力供应保护的设备。

- 输入电源线：将电力输入UPS的电源线。

- 输出电源线：将UPS输出的电力连接到设备的电源线。

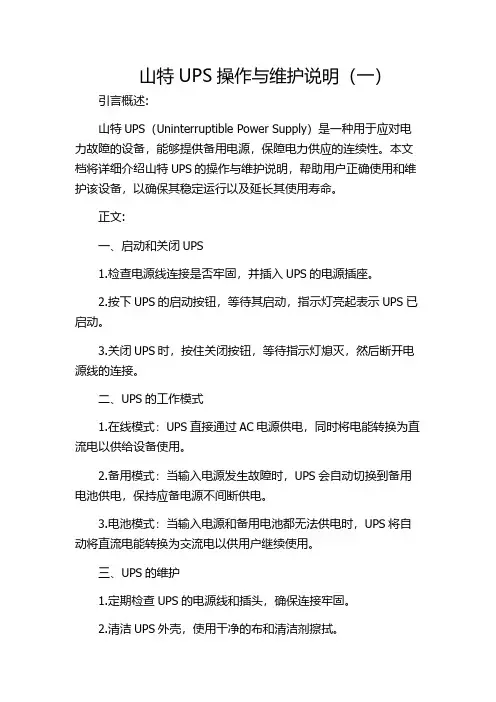

山特UPS操作与维护说明（一）引言概述:山特UPS（Uninterruptible Power Supply）是一种用于应对电力故障的设备，能够提供备用电源，保障电力供应的连续性。

本文档将详细介绍山特UPS的操作与维护说明，帮助用户正确使用和维护该设备，以确保其稳定运行以及延长其使用寿命。

正文:一、启动和关闭UPS1.检查电源线连接是否牢固，并插入UPS的电源插座。

2.按下UPS的启动按钮，等待其启动，指示灯亮起表示UPS已启动。

3.关闭UPS时，按住关闭按钮，等待指示灯熄灭，然后断开电源线的连接。

二、UPS的工作模式1.在线模式：UPS直接通过AC电源供电，同时将电能转换为直流电以供给设备使用。

2.备用模式：当输入电源发生故障时，UPS会自动切换到备用电池供电，保持应备电源不间断供电。

3.电池模式：当输入电源和备用电池都无法供电时，UPS将自动将直流电能转换为交流电以供用户继续使用。

三、UPS的维护1.定期检查UPS的电源线和插头，确保连接牢固。

2.清洁UPS外壳，使用干净的布和清洁剂擦拭。

3.定期检查UPS的电池状态，如电量和健康状况，确保正常工作。

4.UPS的散热孔应保持通畅，定期清除积尘。

5.避免UPS在高温、湿度和灰尘较多的环境中使用，以免影响UPS的性能和寿命。

四、UPS故障排除1.检查UPS是否正常启动，如果未启动，请检查电源线和插头是否连接好。

2.检查UPS的电池是否需要更换，如需要，请联系专业人员进行更换。

3.如果UPS无法正常工作，请检查输入电源是否正常。

4.如果UPS发出异常噪音，请将UPS断电，并立即联系维修人员。

五、安全注意事项1.使用UPS时，请不要触碰任何裸露的电线和内部零部件。

2.避免将液体或金属物品放入UPS内部或接口上。

3.避免将UPS放置在潮湿、高温或有火源的地方。

4.不要使用过大或过小的电压输入UPS。

5.如需维修UPS，请联系专业人员进行维修。

总结:本文档详细介绍了山特UPS的操作与维护说明，包括启动和关闭UPS、UPS的工作模式、维护步骤、故障排除以及安全注意事项等内容。

UPS在机房工程中重要设备，它能保证正常市电中断后为弱电系统提供有效的电力保障，不会因为没有，造成整个弱电系统瘫痪。

UPS的时间长短，取决机房设备的重要性，但弱电工程中大部分是要求保证4小时左右，数据中心除外，也取决于甲方对弱电系统的重视与否。

今天了解UPS原理及组成，UPS如何配制，如何确定电池数量决定时间长度的？一、UPS原理与组成1、原理：UPS（Uninterruptible PowerSystem/Uninterruptible Power Supply），即不间断电源，是将蓄电池（多为铅酸免维护蓄电池）与主机相连接，通过主机逆变器等模块电路将直流电转换城市电的系统设备。

主要用于给单台计算机、计算机网络系统或其它电力电子设备如电磁阀、压力变送器等提供稳定、不间断的电力供应。

当市电输入正常时，UPS 将市电稳压后供应给负载使用，此时的UPS就是一台交流式电稳压器，同时它还向机内电池充电；当市电中断（事故停电）时，UPS 立即将电池的直流电能，通过逆变器切换转换的方法向负载继续供应220V交流电，使负载维持正常工作并保护负载软、硬件不受损坏。

UPS 设备通常对电压过高或电压过低都能提供保护。

2、组成：UPS电源系统由五部分组成：主路、旁路、电池等电源输入电路，进行AC/DC变换的整流器（REC），进行DC/AC 变换的逆变器（INV），逆变和旁路输出切换电路以及蓄能电池。

其系统的稳压功能通常是由整流器完成的，整流器件采用可控硅或高频开关整流器，本身具有可根据外电的变化控制输出幅度的功能，从而当外电发生变化时（该变化应满足系统要求），输出幅度基本不变的整流电压。

净化功能由储能电池来完成，由于整流器对瞬时脉冲干扰不能消除，整流后的电压仍存在干扰脉冲。

储能电池除可存储直流直能的功能外，对整流器来说就像接了一只大容器电容器，其等效电容量的大小，与储能电池容量大小成正比。

由于电容两端的电压是不能突变的，即利用了电容器对脉冲的平滑特性消除了脉冲干扰，起到了净化功能，也称对干扰的屏蔽。

电源配置计算方法一台电源系统配置的原则是：当系统的一台整流器出现故障时，其它整流器应该可以保证负载正常工作和电池充电的同时进行。

具体来说，某一个站点的电源容量由三部分构成：● 用电设备工作时需要的最大工作电流I1，● 蓄电池充电电流I2，● N+1备份1．用电设备需要的最大工作电流I1将所有用电设备需要的最大工作电流全部相加就得到最大工作电流I1.如果有逆变器，需要将逆变器的最大工作电流也加上。

2．蓄电池充电电流I2在确定了用电设备工作时需要的最大工作电流I1之后，并知道要求的蓄电池放电时间T之后,蓄电池容量Q就可以确定了，如下：Q ＝ A × K × I1 × TQ为电池标称容量（10小时放电容量），最终确定的Q应该是上面的数值向上取整，因为蓄电池的容量并不是个连续变化量。

A为时间补偿系数。

因为邮标规定蓄电池的容量下降到标称值的80％时，蓄电池就报废，为了保证在其报废前仍能使用足够长时间，增加一个时间补偿系数为1.25，但在不是很严格的情况下，这个系数可以不乘。

K为在1附近变化的变量，对于不同的蓄电池放电时间T，K为不同值，并和各种厂家的产品有不同，大致如下：如果蓄电池容量不太小，尽量采用两组蓄电池并联供电，增强可靠性，每组为原计算值的一半。

确定了Q以后（或者直接由局方确定），充电电流I2即为I2 ＝Q × C电池充电常数C一般在0.1—0.2之间，即充电时间为10到5小时，可选0.15。

3．N+1备份由I1、I2之和、系统所需的终局容量大小、确定什么电源系统，要保证（1）所选系统的容量大于终局容量；（2）尽量使模块的基本量N大于等于3。

确定了电源系统后，确定模块的基本数量N，即将I1、I2之和除以模块容量并向上取整。

将配置的模块数量做冗余备份，对于整流模块数量小于10的系统，备份为N+1，大于10的，取N+2。

******************************************************************* **例：对于一个站点，所有设备的最大用电量之和为100A（I1），局方要求蓄电池在其使用过程中始终能够维持设备至少工作3小时，则Q ＝ 1.25 × 1.34 × 100 × 3 = 500Ah则确定选用2组250Ah的蓄电池并联工作。

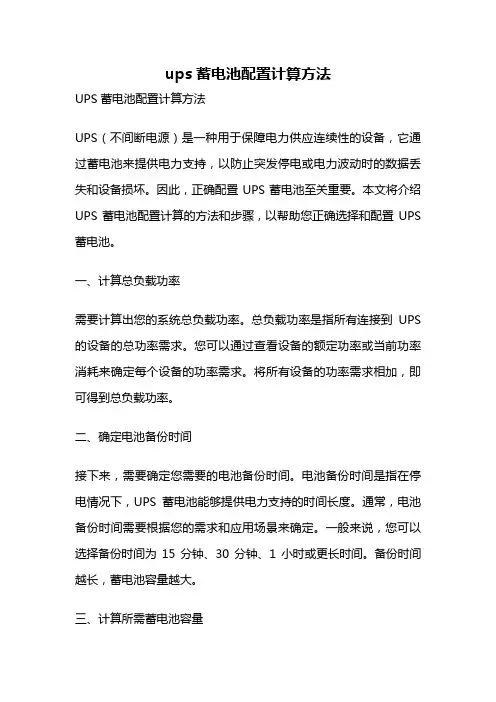

ups蓄电池配置计算方法UPS蓄电池配置计算方法UPS（不间断电源）是一种用于保障电力供应连续性的设备，它通过蓄电池来提供电力支持，以防止突发停电或电力波动时的数据丢失和设备损坏。

因此，正确配置UPS蓄电池至关重要。

本文将介绍UPS蓄电池配置计算的方法和步骤，以帮助您正确选择和配置UPS 蓄电池。

一、计算总负载功率需要计算出您的系统总负载功率。

总负载功率是指所有连接到UPS 的设备的总功率需求。

您可以通过查看设备的额定功率或当前功率消耗来确定每个设备的功率需求。

将所有设备的功率需求相加，即可得到总负载功率。

二、确定电池备份时间接下来，需要确定您需要的电池备份时间。

电池备份时间是指在停电情况下，UPS蓄电池能够提供电力支持的时间长度。

通常，电池备份时间需要根据您的需求和应用场景来确定。

一般来说，您可以选择备份时间为15分钟、30分钟、1小时或更长时间。

备份时间越长，蓄电池容量越大。

三、计算所需蓄电池容量根据总负载功率和电池备份时间，可以计算出所需的蓄电池容量。

蓄电池容量通常以安时（Ah）为单位。

计算公式为：蓄电池容量（Ah）= 总负载功率（W）/ UPS输出电压（V）× 电池备份时间（小时）需要注意的是，UPS输出电压通常为220V或110V，具体取决于您所在地区的电压标准。

计算出的蓄电池容量为近似值，实际选择时应向上取整，以确保UPS能够提供足够的备份时间。

四、选择合适的蓄电池类型和数量根据所需的蓄电池容量，可以选择合适的蓄电池类型和数量。

常见的蓄电池类型包括铅酸蓄电池、镍氢蓄电池和锂离子蓄电池。

铅酸蓄电池是最常用的蓄电池类型，具有成本低、可靠性高的特点。

镍氢蓄电池具有更长的寿命和更高的能量密度，但价格较高。

锂离子蓄电池具有更高的能量密度和更长的寿命，但价格最高。

根据所选的蓄电池类型和容量，可以计算出所需的蓄电池数量。

计算公式为：蓄电池数量 = 蓄电池容量（Ah）/ 单个蓄电池容量（Ah）需要注意的是，由于蓄电池的额定电压通常为12V，因此在计算时需要将蓄电池容量转换为12V的容量。

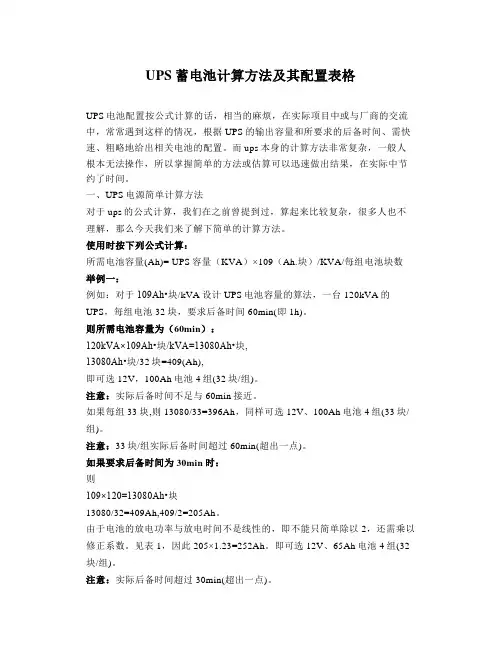

UPS蓄电池计算方法及其配置表格UPS电池配置按公式计算的话，相当的麻烦，在实际项目中或与厂商的交流中，常常遇到这样的情况，根据UPS的输出容量和所要求的后备时间、需快速、粗略地给出相关电池的配置。

而ups本身的计算方法非常复杂，一般人根本无法操作，所以掌握简单的方法或估算可以迅速做出结果，在实际中节约了时间。

一、UPS电源简单计算方法对于ups的公式计算，我们在之前曾提到过，算起来比较复杂，很多人也不理解，那么今天我们来了解下简单的计算方法。

使用时按下列公式计算：所需电池容量(Ah)= UPS容量（KVA）×109（Ah.块）/KVA/每组电池块数举例一：例如：对于109Ah•块/kVA设计UPS电池容量的算法，一台120kVA的UPS，每组电池32块，要求后备时间60min(即1h)。

则所需电池容量为（60min）：120kVA×109Ah•块/kVA=13080Ah•块,13080Ah•块/32块=409(Ah),即可选12V，100Ah电池4组(32块/组)。

注意：实际后备时间不足与60min接近。

如果每组33块,则13080/33=396Ah，同样可选12V、100Ah电池4组(33块/组)。

注意：33块/组实际后备时间超过60min(超出一点)。

如果要求后备时间为30min时：则109×120=13080Ah•块13080/32=409Ah,409/2=205Ah。

由于电池的放电功率与放电时间不是线性的，即不能只简单除以2，还需乘以修正系数。

见表1，因此205×1.23=252Ah。

即可选12V、65Ah电池4组(32块/组)。

注意：实际后备时间超过30min(超出一点)。

如果要求后备时间20min时：则409/3=136Ah，还需乘以修正系数，见表1,136×1.41=192Ah,即可选12V、65Ah电池3组(32块/组)。

注意：实际后备时间超过20min(超出一点)。

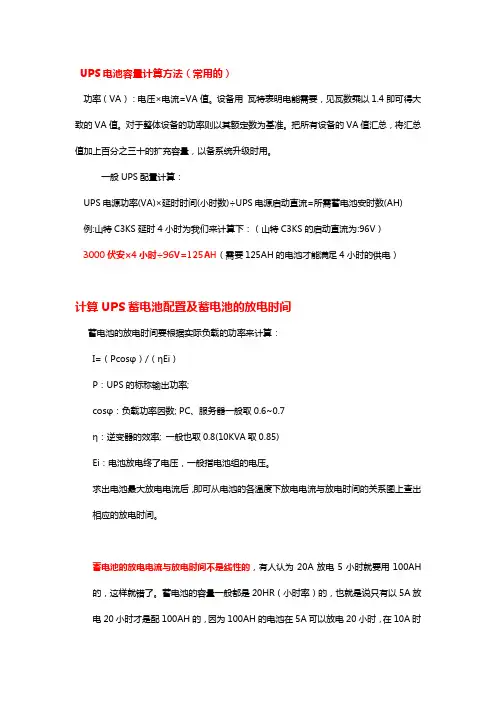

UPS电池容量计算方法（常用的）功率（VA）：电压×电流=VA值。

设备用瓦特表明电能需要，见瓦数乘以1.4即可得大致的VA值。

对于整体设备的功率则以其额定数为基准。

把所有设备的VA值汇总，将汇总值加上百分之三十的扩充容量，以备系统升级时用。

一般UPS配置计算：UPS电源功率(VA)×延时时间(小时数)÷UPS电源启动直流=所需蓄电池安时数(AH)例:山特C3KS延时4小时为我们来计算下：（山特C3KS的启动直流为:96V）3000伏安×4小时÷96V=125AH（需要125AH的电池才能满足4小时的供电）计算UPS蓄电池配置及蓄电池的放电时间蓄电池的放电时间要根据实际负载的功率来计算：I=（Pcosφ）/（ηEi）P：UPS的标称输出功率;cosφ：负载功率因数; PC、服务器一般取0.6~0.7η：逆变器的效率; 一般也取0.8(10KVA取0.85)Ei：电池放电终了电压，一般指电池组的电压。

求出电池最大放电电流后，即可从电池的各温度下放电电流与放电时间的关系图上查出相应的放电时间。

蓄电池的放电电流与放电时间不是线性的，有人认为20A放电5小时就要用100AH 的，这样就错了。

蓄电池的容量一般都是20HR（小时率）的，也就是说只有以5A放电20小时才是配100AH的，因为100AH的电池在5A可以放电20小时，在10A时只有9小时左右，20A时只有4小时左右。

但在2A时确可以放60小时以上。

这就是蓄电池放电时间与电流的非线性关系。

正因为非线性关系就有了下面这个表。

请大家先来熟悉一下下面的电池恒电流放电参数表，指在一定的电流下放电能达到多长时间UPS用的12V电池一般终止电压为10.5V。

以下算法是按电池在温度为25度时的计算结果，蓄电池的实际放电容量也与温度有关，如MF12-100的电池，在摄氏10度以0.1C电流放电，蓄电池能表现的容量约为85AH，3-5年后蓄电池随着内部老化放电时间会渐渐缩短，是正常现象。

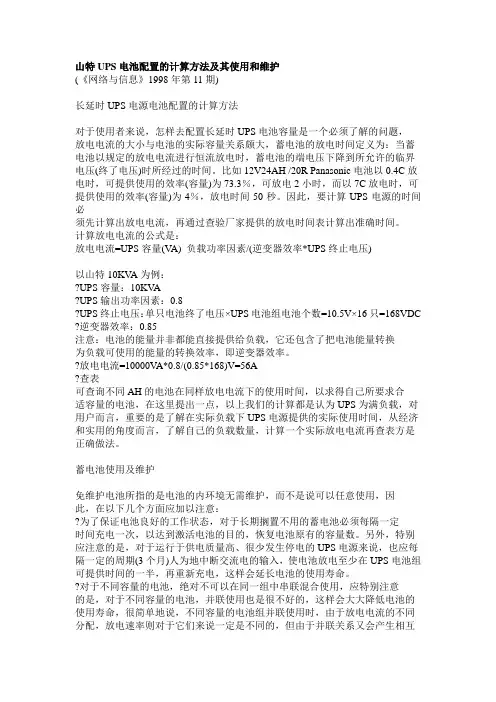

山特UPS电池配置的计算方法及其使用和维护(《网络与信息》1998年第11期)长延时UPS电源电池配置的计算方法对于使用者来说，怎样去配置长延时UPS电池容量是一个必须了解的问题，放电电流的大小与电池的实际容量关系颇大，蓄电池的放电时间定义为：当蓄电池以规定的放电电流进行恒流放电时，蓄电池的端电压下降到所允许的临界电压(终了电压)时所经过的时间。

比如12V24AH /20R Panasonic电池以0.4C放电时，可提供使用的效率(容量)为73.3％，可放电2小时，而以7C放电时，可提供使用的效率(容量)为4％，放电时间50秒。

因此，要计算UPS电源的时间必须先计算出放电电流，再通过查验厂家提供的放电时间表计算出准确时间。

计算放电电流的公式是：放电电流=UPS容量(V A) 负载功率因素/(逆变器效率*UPS终止电压)以山特10KV A为例：?UPS容量：10KV A?UPS输出功率因素：0.8?UPS终止电压：单只电池终了电压×UPS电池组电池个数=10.5V×16只=168VDC ?逆变器效率：0.85注意：电池的能量并非都能直接提供给负载，它还包含了把电池能量转换为负载可使用的能量的转换效率，即逆变器效率。

?放电电流=10000V A*0.8/(0.85*168)V=56A?查表可查询不同AH的电池在同样放电电流下的使用时间，以求得自己所要求合适容量的电池，在这里提出一点，以上我们的计算都是认为UPS为满负载，对用户而言，重要的是了解在实际负载下UPS电源提供的实际使用时间，从经济和实用的角度而言，了解自己的负载数量，计算一个实际放电电流再查表方是正确做法。

蓄电池使用及维护免维护电池所指的是电池的内环境无需维护，而不是说可以任意使用，因此，在以下几个方面应加以注意：?为了保证电池良好的工作状态，对于长期搁置不用的蓄电池必须每隔一定时间充电一次，以达到激活电池的目的，恢复电池原有的容量数。

UPS怎么配置UPS配置的计算公式经常时不时的有弱电VIP群里的朋友问到关于ups的配置方面的问题，例如：一个计算机机房有4台PC机，一台服务器，一个网络交换机需要进行2小时电源保护，UPS怎么配置？今天我们就来详细了解下。

计算如下一、总负载计算4台PC机 250W X 4 = 1000W1台服务器 700W X 1 = 700W1台网络交换机 100W X 1 =100W以上合计：1800W这二、ups容量计算在线式UPS一般功率因数为0.8，1800W÷0.8=2250VA，考虑UPS容量的冗余，一般以20%到30%（因为UPS的最佳工作状态就是负载70%到80%）；所以设计推荐UPS容量应该为2250VA X 1.3 = 2925VA，从而可以得出选用3000VA的UPS三、电池容量的计算美国山特3000VA型号为STK C3KS的UPS 的功率因数为0.8（查资料可以得出），所以3000VA实际功率为3000VA X 0.8 = 2400W；美国山特3000VA型号为STK C3KS的UPS 的电池直流电压为96V（查资料可以得出），根据W = U X I，所以I = W ÷ U =2400 ÷ 96 = 25A，计算得出电流为25A，延时1小时得用25AH的电池，现在需要延时2小时，即需要50AH的电池。

现在市场上常用的知名电池有沈阳松下，其常用的容量有24AH-12V；38AH-12V；65AH-12V；100AH-12V；根据以上计算可以选用65AH-12V的沈阳松下蓄电池一组就可以延时2小时。

因为UPS常用电池电压为12V，而C3KS UPS的电池电压为96V，所以应该需要8节（96V ÷ 12V =8）。

从而可以计算得出选用美国山特3000VA的UPS，配置8节65AH-12V的沈阳松下蓄电池，加一个电池柜，可以让受保护的设备延时2小时电源保护。

UPS电源电池配置的计算方法UPS的额定容量是指UPS的最大输出功率（电压V和电流A的乘积）。

通常市场上所售的UPS电源，中山UPS电源珠海UPS电源容量较小的以“W”（瓦特）为单位来标识；超过1千瓦时，用“V A”（伏安）标识，“W”与“V A”值是有区别的。

这就要求我们必须区别具体情况来选择UPS。

一般来讲，1千瓦以内的小容量UPS一般都用“W”表示容量，容量在1KV A～500KV A的UPS都用V A而不是W来表示容量。

事实上，“W”总是小于等于“V A”。

它们之间的换算关系可用如下公式计算出来：W=V A ×功率因数。

功率因数在0～1之间，它表示了负载电流做的有用功（W）的百分比。

只有电热器或电灯泡等的功率因数为1。

对于其他设备来说，有一部分负载没有作功。

这部分电流是谐波或电抗电流，它是负载特性引起的。

由于有这部分电流，所以“V A”值比“W”值大，在功率因数为1时，“W”和“V A”值相同。

那么在我们为计算机等设备选配UPS电源时，怎样选择合适的UPS容量？若选择不当，通常会出现以下两种情况，一是容量过小，即所谓小马拉大车，很可能会造成设备的损坏；另一种情况是容量过大，造成资金的浪费。

因此，正确地选择UPS的容量对网络管理人员来说是一件重要的事情。

一般来讲，UPS在容量选择应考虑以下因素：实际负载情况：P=∑Pi/f即实际所有负载的总和∑Pi，再除以功率因数f，f=0.6~0.8,即可得到实际负载容量P。

给你提供一个简单的计算方法:1.你要计算的话要把实际负载W转换为V A.服务器等设备一般功率因素是0.8(如果是8000W 的话就是8000/0.8=10000V A)。

2.电池包的选型,现在主流电池都是12V的不同的是"AH数",也是就"安时数",一般UPS的电池要求都是12的倍数.说到这不知道你理解了没有,打个比方如果电池包是24V是话那就要用两组12V的并联(道理你应该清楚吧?)另外AH数是电池上标的,有很多种。

电池容量计算一、 计算方法根据UPS 所带负载功率，计算出电池单格放电功率，再对应查电池恒功率放电特性表，找出符合放电要求的电池型号及数量，如以下计算公式：UPS 电池单格放电功率（Watts/Cells ）= 负载功率÷逆变效率÷电池格数说明：山特UPS 逆变效率为0.95； 山特3C15KS 单组电池格数为120； 山特3C3 40KS 单组电池格数为192. 二、车站通信设备UPS （3C15KS ）电池配置因部分设备因部分设备（（3.5KW ）要求电池供电4小时，小时，其余设备（其余设备（6.5KW ）只要求供电1小时，故可按10KW 供电1小时所需电池数加3.5KW 继续供电3小时所需电池数。

即小时所需电池数。

即UPS 电池单格放电功率（Watts/Cells ）= 负载功率÷逆变效率÷电池格数10000÷10000÷0.95÷0.95÷0.95÷120=87.72Watts/Cells 120=87.72Watts/Cells 3500÷3500÷0.95÷0.95÷0.95÷120=30.7Watts/Cells 120=30.7Watts/Cells 查电池恒功率放电特性表， 12V100AH 型号电池单格 60分钟放电瓦特数为112Watts/Cells ，满足放电要求。

选取，满足放电要求。

选取 12V 100AH 电池电池 20 只。

12V100AH 型号电池单格180分钟放电瓦特数为48.9Watts/Cells ，满足放电要求。

选取选取 12V 100AH 电池电池 20 只。

故共需12V100AH 电池2组共40只。

只。

三、汉溪控制中心通信设备UPS （3C15KS ）电池配置UPS 电池单格放电功率（Watts/Cells ）= 负载功率÷逆变效率÷电池格数9000÷9000÷0.95÷0.95÷0.95÷120=78.95Watts/Cells 120=78.95Watts/Cells 查电池恒功率放电特性表， 12V100AH 型号电池单格240分钟放电瓦特数为40.4Watts/Cells ，2组为80.8 80.8 Watts/Cells Watts/Cells ，满足放电要求。

山特UPS电源蓄电池容量和数量的计算方法在线式Castle系列UPS电源是目前国内市场上占有率最多的不间断电源产品，因为它的产品稳定性好、价格便宜，所以很受广大用户的喜爱。

很多用户在购买Castle系列UPS电源时，不知道如何配备蓄电池组，这里为大家列一个详细的行业内计算方法，供大家参考。

工具/原料计算器方法/步骤1.了解UPS电源的输出功率、蓄电池逆变电压这里以C3K为例，这是功率为3KVA电池逆变电压为96V的UPS电源。

这些资料一般由公司网站或者产品资料上获取，不同型号机器电池组电压也不一样。

2.计算UPS电源的实际输出功率UPS电源功率X 0.7 = 实际输出功率，3KVA X 0.7 = 2.1KW（实际输出功率），2.1KW = 2100 W 。

3.计算蓄电池组的总容量（实际输出功率/ 电池电压）X 延时时间= 蓄电池组总容量（AH）延时时间客户自己当然最清楚了，比如需要延时8小时；（2100W / 96V）X 8H = 175AH（蓄电池组总容量）4.蓄电池选型这里只以常规蓄电池为参考，常规12V蓄电池规格有：12V4AH, 12V7AH,12V17AH,1 2A24AH,12V38AH,12V65AH,12V100AH，这里有个问题需要说明一下，电池串联后的容量等于一只电池的容量，但是电压升高了。

比如：12V24AH X 8只= 96V 24AH（串联电池组容量）根据第三条计算结果,电池总容量为96V 175AH，我们对照电池规格型号，要想达到175AH，必须要2组100AH的电池。

175AH / 100AH = 1.75组（取2组100AH蓄电池）这里还有个问题需要说明一下，电池的实际容量只有标称容量的 70%—90%，电池质量差的只有60%。

2组100AH并联= 96V200AH，96V200AH X 0.85(取平均值) = 96V170AH（接近175AH计算结果）电池型号确定为12V100AH。

引言概述:山特UPS（不断电电源）是一种用于在电力供应不稳定或中断时提供备用电源的设备。

本文将详细介绍山特UPS的操作和维护说明，旨在帮助用户了解如何正确使用和维护山特UPS，提高其使用寿命和可靠性。

正文内容:1. UPS操作说明:1.1. 连接电源: 首先，将UPS的输入线缆连接到可靠稳定的电源，并确保线缆连接牢固。

当电源恢复稳定后，UPS将自动将供电转换至电池供电模式。

1.2. 连接负载设备: 将负载设备的线缆连接到UPS的输出插座，确保插座和线缆的连接牢固。

此外，应根据负载设备的功率需求，合理分配和管理负载。

1.3. 开机操作: 在电路连接完成后，按下UPS面板上的电源开关按钮，启动UPS。

待UPS完全启动后，可以通过UPS面板上的显示屏查看UPS的实时状态和指示灯。

1.4. 关机操作: 当不再需要UPS供电时，应按顺序对负载设备和UPS进行关机操作。

首先，关闭负载设备，然后再按下UPS面板上的关机按钮，确保UPS顺利关机。

2. UPS维护说明:2.1. 定期清洁: 清洁UPS外壳和风扇，以确保散热正常。

在清洁过程中，应使用干净的软布和中性清洁剂，避免使用含腐蚀性的化学物质。

2.2. 电池维护: UPS的电池是其关键部件，需要定期进行维护。

应检查电池的电压和状态，并及时更换老化或故障的电池。

此外，应确保UPS的电池充电功能正常，并定期进行充电以延长电池寿命。

2.3. 定期检查: 定期检查UPS的各项指标，包括输入电压、输出电压、负载功率等。

如果发现任何异常情况，应及时调整或修理。

2.4. 温度控制: UPS应放置在干燥、通风良好的环境中，避免暴露在高温或潮湿的环境中。

必要时，可以使用风扇或空调来控制UPS周围的温度。

2.5. 定期校准: 定期校准UPS的电压和电流参数，以确保其输出准确、稳定。

如果发现不准确的情况，可以通过专业的设备或技术支持进行校准。

3. UPS故障排除:3.1. 常见故障类型: UPS常见的故障类型包括电池故障、输入电压异常、输出电压异常等。
