山特UPS 说明书

山特UPS操作与维护说明操作说明：1.连接电源：将UPS的电源线插入电源插座，并确保UPS被正确连接到电源。

2.连接设备：将需要受到保护的设备连接到UPS的输出插座或电源插座。

3.打开UPS：按下启动按钮或将开关转到ON位置，启动UPS。

在UPS 启动过程中，请耐心等待，不要频繁进行开关操作。

5.尽量避免超负荷：根据UPS的功率和设备的功率要求，合理安排对UPS的负载，避免超过其额定容量。

超负荷可能导致UPS过热或损坏。

6.定期检查UPS：定期检查UPS的电源线、连接线和插座，确保其无损坏和松动。

维护说明：1.温度控制：UPS应放置在通风良好、温度适宜的环境中。

过高或过低的温度可能影响UPS的性能和寿命。

2.防尘清洁：定期清洁UPS的外壳和散热孔，避免灰尘堵塞影响散热效果。

3.避免湿度：UPS应放置在干燥的环境中，避免湿度对其内部电子元件的腐蚀。

4.确保电源供应稳定：UPS需要与一个稳定的电源连接，以确保其正常运行。

定期检查电源的电压是否符合标准要求。

5.定期测试：定期进行UPS的自检，以确保其正常工作。

按照说明书上的指导，执行UPS的自检程序。

6.更换电池：UPS的电池寿命有限，一般为3到5年。

当UPS的电池电量下降到一定程度时，应及时更换新电池，以保证UPS的持续供电能力。

7.定期维护：定期请专业人员进行UPS的维护，检查UPS的各项指标是否正常，及时发现和修复潜在问题。

总结：山特UPS是一种可靠的电力保护设备，其正常运行对电子设备的稳定工作至关重要。

通过正确的操作和维护，可以延长UPS的寿命和保障其效能。

不仅仅是按照说明书进行操作和维护，还需要了解UPS的工作原理和基本功能，避免误操作造成设备损坏。

此外，定期对UPS进行检查和维护，防止电池老化、连接线松动和故障，以确保UPS的可靠性和稳定性。

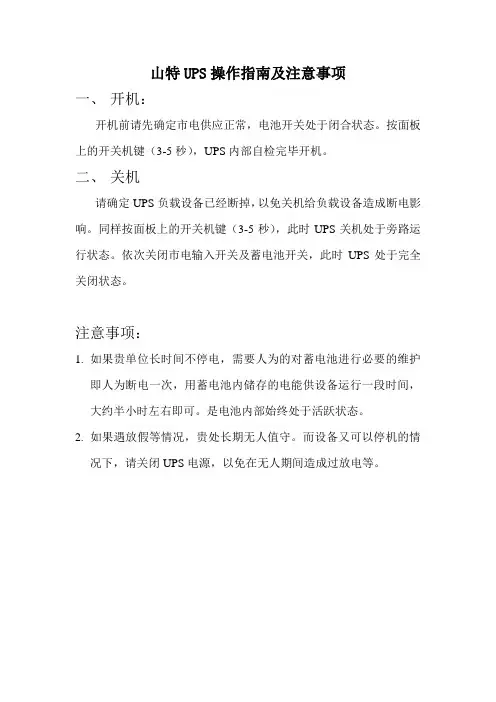

山特UPS操作指南及注意事项
一、开机：
开机前请先确定市电供应正常，电池开关处于闭合状态。

按面板上的开关机键（3-5秒），UPS内部自检完毕开机。

二、关机
请确定UPS负载设备已经断掉，以免关机给负载设备造成断电影响。

同样按面板上的开关机键（3-5秒），此时UPS关机处于旁路运行状态。

依次关闭市电输入开关及蓄电池开关，此时UPS处于完全关闭状态。

注意事项：
1.如果贵单位长时间不停电，需要人为的对蓄电池进行必要的维护
即人为断电一次，用蓄电池内储存的电能供设备运行一段时间，大约半小时左右即可。

是电池内部始终处于活跃状态。

2.如果遇放假等情况，贵处长期无人值守。

而设备又可以停机的情
况下，请关闭UPS电源，以免在无人期间造成过放电等。

不间断电源系统-upsC6K(S)/C10K(S)/3C10KS/3C15KS/3C20KS 使用手册目录1.简介1.1系统及型号说明1.2常用符号说明1.3外观1.4产品规格与性能⏹一般规格⏹电气性能⏹工作环境2、安装说明2.1拆箱检验2.2输入、输出电源线及保护接地安装2.3长效性外接电池操作程序2.4并机操作3.操作与运行3.1操作3.2运行模式4.电池维护与保养5.处置电池注意事项6.故障排除附录一板指示灯说明附录二板等号显示与工作状态对应表附录三修保保证1.1系统及型号说明本系列UPS 是一种先进的在线式正弦波不间断供电系统，带有旁路维修开关，具有并联冗余的功能，可以为您的精密设备提供可靠、优质的交流电源，其适用范围很广，从电脑设备、通信系统到工业自动控制设备都可以使用。

由于它的在线式设计，不同于后备式UPS ，它对输入电压不断调整、滤波，在市电中断时，会无时间中断地从备用电池上提供后备电源。

在过载或逆变失败情况下，UPS 会转换到旁路状态，由市电供电。

若过载情况消除，UPS 会自动转回到逆变器供电状态。

本手册适用以下型号于CASTLE系列产品：（1）C6K/ C10K：内置电池的标准机型。

以下简称6K/ 10K（2）C6KS/ C10KS：可外接电池的长效机型。

以下简称6KS/ 10KS（3）3C10KS：三相输入单相输出可外接电池的长效机型。

以下简称三相10KS （4）3C15KS：三相输入单相输出，可外接电池的长效机型。

以下简称三相15KS （5）3C20KS：三相输入单相输出，可外接电池的长效机型。

以下简称三相20KS 以上任意一种机型，又分标准版和专业版两种供用户选择，专业版相对标准版增加了EPO开关、手动旁路维护开关。

1.2常用符号说明符号及其含义符号含义符号含义提示注意保护接地高压危险报警消除│打开主机过载指示O 关闭主机电池较热待机或关闭主机循环交流勿与杂物一同放置直流1.3 前后面板示意图前面板1.4产品规格与性能2.1拆包检验（1）打开包装，包装内应有：UPS一台UPS使用手册一本若是6KS,还带有一条UPS至电池柜的电池连接线（2）检查UPS是否在运输过程中损坏，如发现损坏或部件缺少，请勿开机，立即通知承运商和经销商。

山特UPS电源3C10KS使用说明书产品名称山特UPS电源3C10KS使用说明书公司名称北京信诺盛源科技有限公司价格10.00/台规格参数品牌:山特公司地址北京市昌平区回龙观镇建材城西路87号2号楼13层1单元1337联系电话010-******** 157********产品详情山特UPS电源3C10KS使用说明书你是否一直考虑要不要用UPS？UPS是干嘛的？为什么要用UPS？怎么用UPS？且听小鑫一一为你解释UPS是什么UPS是为了解决不间断供电而设置的，是将蓄电池与主机相连接，通过主机逆变器(逆变器就是一个电流转换装置，可以将直流电转换为交流电，或把交流电转换为直流电)等模块电路将直流电转换成市电的系统设备可用的交流电。

Tips:直流电的电流方向或电流大小都是不变的，而交流电的电流会随时间发生不同的变化。

两者在社会中的应用都是很普遍的，直流电的典型应用就是电池。

我们的家庭用电都是交流电。

UPS的作用简言之，UPS作用有两个，第一是在断电的时候给设备提供不间断的供电，第二是提供高质量的电源供应。

当市电输入正常时，UPS 将市电稳压、滤波后供应给负载使用，此时的UPS就是一台交流式电稳压器和滤波器，同时它还向机内电池充电。

市电中断（事故停电）时，UPS 立即将电池的直流电能，通过逆变器转换的方法向负载继续供应220V交流电，使负载维持正常工作并保护负载软、硬件不受损坏。

为啥用UPS在看为啥用UPS之前，我们先看两个案例：案例1：某年CBRE数据中心停电，英国航空公司的预定、办理登机手续系统、呼叫中心和移动应用程序受影响而无法使用，导致英国航空公司672个航班被取消，75000名乘客的航班被取消或延迟，预计损失超过1亿英镑。

案例2：对于个人工作者和微小型企业来说，有些用户因用电功率大(如：夏天开空调)或者别的原因导致跳闸，从而导致存储设备意外断电丢失重要数据，造成巨大的损失。

网络存储、服务器、电脑、监控、通讯等重要设备，是数据的传输、接收、集成、存储进行的设备。

SANTAK-山特中小UPS使用说明指南1.一台后备式500VA机器，其工作正常，但输出用表测发现其值为175V，为什么不是220V？假设UPS是工作在逆变状态，由于后备式机器输出的是方波，当客户使用的是平均值万用表时棗该表视方波为失真较大的正弦波处理而不准，故只有175V。

必须用带有真均方根值(TURE RMS)标志的万用表测量，才能测试出实际的输出电压。

故机器属正常工作。

2.后备式是采用何种方式进行高压保护的？①.市电电压超过UPS的输入范围上限后，将自动转电池状态②.在市电工作时，如果瞬间电压超过机器规格，则机内突波吸收元件会起保护作用。

3. UPS电池放电时能否消除报警声？大部分机种只需按测试键或开机键一下即可。

具体为：只需重复按开机键（ON键）一次即可消音的有棗城堡系列（C系列）；需按TEST/静音键消音的有棗K750S/1050S、M500W/1000W、N系列；而TG系列、Pro系列、MT系列、K500、K1000等机种则无法实现。

4.我使用的K500VA机器现无法正常工作，机器一直鸣叫，且红灯亮，是否机器故障？我有电子技术基础，能否提供一份电路图。

只有经过培训、考试合格并认证的代理维修人员才可维修UPS，所以不能提供维修线路图。

如有维修需求，可以先留下联系电话，再由当地服务站或授权维修代理商与之联络。

5.TG500相比K500有哪些改进？(1)、TG500除保留K500的主要功能外，采用SMD(表面贴片)技术和在线机所使用的40KHZ高频技术，创下UPS后备机技术革新的里程碑；(2)、TG500外壳采用全塑流线型设计，体积小、外型美观，为一次成型。

(3)、由于在接发电机性能方面进行了优化，故TG500较K500而言，可适应更多品牌的发电机。

6.TG500有无防雷击功能？抗高频干扰能力如何？TG系列UPS具有良好的抗高压、抗高频能力，可防止高压浪涌(雷击电压)通过UPS进入计算机等设备，从而保护您的计算机系统。

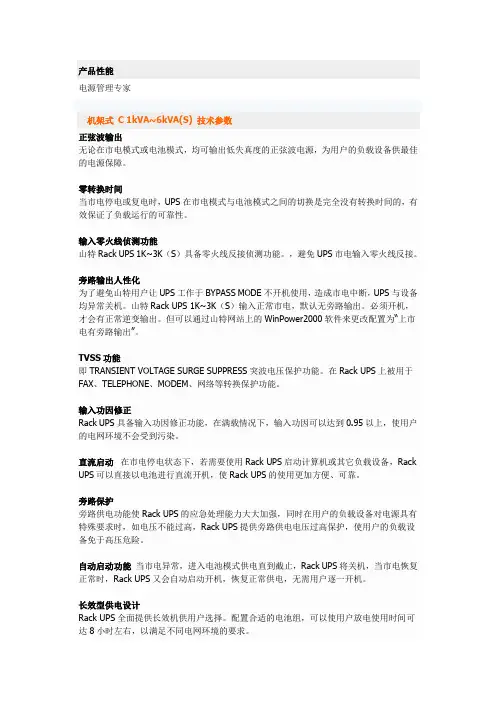

产品性能电源管理专家机架式C 1kVA~6kVA(S) 技术参数正弦波输出无论在市电模式或电池模式，均可输出低失真度的正弦波电源，为用户的负载设备供最佳的电源保障。

零转换时间当市电停电或复电时，UPS在市电模式与电池模式之间的切换是完全没有转换时间的，有效保证了负载运行的可靠性。

输入零火线侦测功能山特Rack UPS 1K~3K（S）具备零火线反接侦测功能。

，避免UPS市电输入零火线反接。

旁路输出人性化为了避免山特用户让UPS工作于BYPASS MODE不开机使用，造成市电中断，UPS与设备均异常关机。

山特Rack UPS 1K~3K（S）输入正常市电，默认无旁路输出。

必须开机，才会有正常逆变输出。

但可以通过山特网站上的WinPower2000软件来更改配置为“上市电有旁路输出”。

TVSS功能即TRANSIENT VOLTAGE SURGE SUPPRESS突波电压保护功能。

在Rack UPS上被用于FAX、TELEPHONE、MODEM、网络等转换保护功能。

输入功因修正Rack UPS具备输入功因修正功能，在满载情况下，输入功因可以达到0.95以上，使用户的电网环境不会受到污染。

直流启动在市电停电状态下，若需要使用Rack UPS启动计算机或其它负载设备，Rack UPS可以直接以电池进行直流开机，使Rack UPS的使用更加方便、可靠。

旁路保护旁路供电功能使Rack UPS的应急处理能力大大加强，同时在用户的负载设备对电源具有特殊要求时，如电压不能过高，Rack UPS提供旁路供电电压过高保护，使用户的负载设备免于高压危险。

自动启动功能当市电异常，进入电池模式供电直到截止，Rack UPS将关机，当市电恢复正常时，Rack UPS又会自动启动开机，恢复正常供电，无需用户逐一开机。

长效型供电设计Rack UPS全面提供长效机供用户选择。

配置合适的电池组，可以使用户放电使用时间可达8小时左右，以满足不同电网环境的要求。

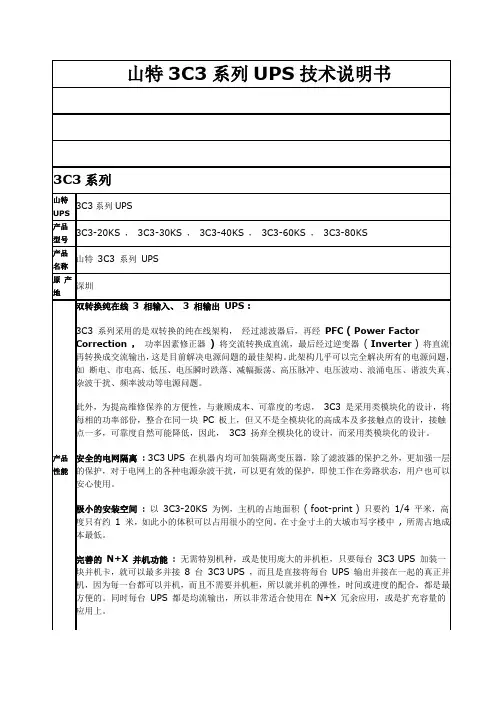

山特伊顿ups说明书

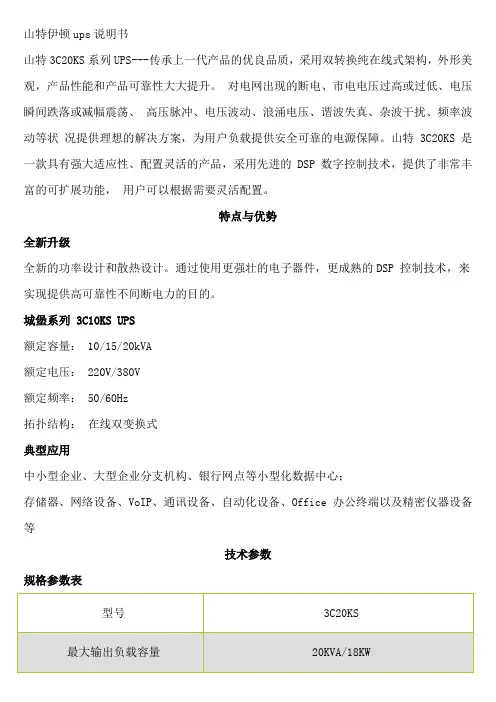

山特3C20KS系列UPS---传承上一代产品的优良品质，采用双转换纯在线式架构，外形美观，产品性能和产品可靠性大大提升。

对电网出现的断电、市电电压过高或过低、电压瞬间跌落或减幅震荡、高压脉冲、电压波动、浪涌电压、谐波失真、杂波干扰、频率波动等状况提供理想的解决方案，为用户负载提供安全可靠的电源保障。

山特3C20KS是一款具有强大适应性、配置灵活的产品，采用先进的DSP数字控制技术，提供了非常丰富的可扩展功能，用户可以根据需要灵活配置。

特点与优势
全新升级
全新的功率设计和散热设计。

通过使用更强壮的电子器件，更成熟的DSP 控制技术，来实现提供高可靠性不间断电力的目的。

城堡系列 3C10KS UPS
额定容量： 10/15/20kVA
额定电压： 220V/380V
额定频率： 50/60Hz
拓扑结构：在线双变换式
典型应用
中小型企业、大型企业分支机构、银行网点等小型化数据中心；
存储器、网络设备、VoIP、通讯设备、自动化设备、Office 办公终端以及精密仪器设备等
技术参数
规格参数表
规格参数mm 248mm*565mm*500mm
运行环境温度0-40℃
安规LEC/EN62040-1,GB7260,GB4943 噪声<50DB距离1米。

感谢您使用山特产品！请严格遵守本手册和机器上的所有警告及操作说明，并妥善保管本手册。

在没有阅读完所有的安全说明和操作说明以前，请不要操作本机。

严正声明监管码声明为了切实保障您的用电安全，帮助您购买到真正的山特UPS，请注意以下事项：1. 认准山特注册商标：、。

2. 山特电子（深圳）有限公司在中国从未以任何形式授权委托其它公司生产UPS。

3. 山特所有产品机身上均贴有“电子监管码”（“电子监管码”是国家质检总局为打击假货推行的一种产品身份识别码）。

4. 消费者可以通过以下途径对产品电子监管码进行查验，并可通过“中国产品质量电子监管网”平台进行投诉、举报。

查询方式：网站查询：登陆（中国产品质量电子监管网），输入监管码进行查询。

电话查询：95001111（未开通地区可拨打114）。

短信查询：将监管码发送至106695001111（移动、联通均可）。

如有疑问，可以拨打电话95001111或登陆 点击“消费者通道”进行举报投诉。

版权声明山特公司致力于技术创新，不断提供更好的产品和服务满足客户需求，对产品设计、技术规格的更新，恕不另行通知。

产品以实物为准。

请到山特网站下载最新版本的产品说明书。

版权所有 ©2008-2009山特电子（深圳）有限公司。

安全注意事项操作安全1. 在使用本产品前，请仔细阅读“安全注意事项”，以确保正确和安全的使用。

并请妥善保存说明书。

2. 操作时，请注意所有警示标记，并按要求进行操作。

3. 避免在阳光直接照射、雨淋或在潮湿的环境使用本设备。

4. 本设备不能安装在靠近热源区域，或有电暖炉、热炉等类似的设备附近。

5. 放置UPS时，在其四周要留有安全距离，保证通风。

安装时，请参照说明书。

6. 清洁时，请使用干燥的物品进行擦拭。

7. 若遇火警，请正确使用干粉灭火器进行灭火。

若使用液体灭火器会有触电危险。

电气安全1. 上电前，请确认已正确接地，并检查接线和电池极性的连接正确。

2. 当UPS需要移动或重新接线时，应将交流输入电源断开，并保证UPS完全停机，否则输出端仍可能带电，有触电的危险。

USER MANUAL UPS Line Interactive MODEL: 53953, 53954, 53955, 539561. Package contentsYou should receive the following items inside of a package:• UPS • User manual •2. ProductFront view:Back view:1K -1.2K 1.5K-2K① Output sockets ② AC input ③ AC input fuseNote: The output receptacles type may differ for different country models.① LCD display ② On/offswitch① UPS status LEDAC mode: green lighting Battery mode: yellow flashing Alarm mode: red flashing ② On/off switch3.Installation and initial startupNote: Before installation, please check if nothing inside the package is damaged.Placement & storage conditionsInstall the UPS in protected area without excessive dust and where is adequate air flow. Please place the UPS away from other devices at least 20 cm to avoid interference. Do NOT operate the UPS where the temperature and humidity it out of the specific limits.Connection to utility power and chargingPlug in the AC input power cord to the wall outlet. For the best results, it is suggested to charge the battery for at least 6 hours before initial use. The UPS charges its batteries while connecting to the utility.Connect the loadsPlug in loads to output receptacles on the rear panel of the UPS, then connected devices are protected. Caution: NEVER connect a laser printer or scanner to the UPS. This may cause damage of the device.Connection of USB cableConnect the USB cable to UPS and computer, insert CD to the computer and follow the wizard to install monitoring software properly.Connect modem/phone for surge protectionConnect a single modem/phone line into surge-protected “IN” outlet on the back panel of the UPS.Connect from “OUT” outlet to the computer/modem with phone line cable.Turn on/off the UPSTurn on the UPS by pressing the on/off switch.Turn off the UPS by pressing the on/off switch.4.Important safety warningCaution! To prevent the risk of fire or electric shock, install UPS in the indoor area free of conductive contaminants .Caution! To reduce the risk of overheating the UPS, do not cover the UPS’ cooling vents and avoidexposing the device to direct sunlight or installing the UPS near heat emitting appliances such as heaters or furnaces.Caution! Do not attach non-computer related items, such as medical equipment, life-support equipment, microwave ovens or vacuum cleaners to UPS.Caution! Do not plug the UPS input into its own output.Caution! Do not allow liquids or any foreign object to enter the UPS. Do not place beverages or any other liquid-containing vessels on or near the UPS.Caution! In the event of any emergency, press the off button and disconnect the power cord from the AC power supply to properly disable UPS.Caution! Do not attach a power strip or surge suppressor to the UPS.Caution! If the UPS is equipped with a metal housing, it is necessary to reduce the leakage current below3.5mA for safety reasons during installation of the UPS.Pay attention to the risk of electric shock. Disconnecting the device from the network can be just as dangerous as there may still be voltage available through battery power. The battery supply should be disconnected and isolated before maintenance or service work are made inside the UPS.Caution! Servicing of batteries should be performed or supervised by personnel who have knowledge about batteries and required precautions.Caution! When replacing the batteries, use the same number and same type of batteries,Caution! Internal battery voltage is 12V DC. Sealed, lead-acid, 6-cell battery.Caution! Do not dispose batteries in fire. The battery may explode. Do not open or mutilate the battery.Released electrolyte is harmful to the skin and eyes.Caution! Do not use liquid or spray detergent to clean the UPS. Unplug the UPS before cleaning.Caution! The battery may cause an electric shock and short circuit. Before replacing it, the followingprecautions must be observed:- Take off your watch, jewelry and other metal items.- Use tools with insulated handles.- Put on rubber gloves and shoes.- Do not place tools or metal parts on the battery.- Disconnect the charging source before connecting or disconnecting the battery terminals.5. Troubleshooting6.SpecificationsDisplay LCD display, UPS operational status, battery fault, other fault informationAlarm Utility power fault, battery low, overload, UPS faultMute AutoInput voltage range 140-290VacInput frequency range 50Hz ±10%AVR Intelligent auto AVR functionOutput voltage (AC mode) 220Vac ± 10%Output voltage (Battery mode) 50Hz ±10%AC-DC switching time 2-6 msOutput waveform Modified sine wave (Battery mode)Battery type Seald lead-acid maintenance free batteryBattery voltage 12V/7Ah x 2 12V/7Ah x 2 12V/9Ah x 2 12V/9Ah x 2Charging time 6 hours to 90%Backup time 3 – 10minSize (W x H x D) (mm) 140 x 370 x 165Net weight 8.0 kg 9.6 kg 11.1 kg 11.5 kg Humidity / temperature 0-95% / 0-40o C (no condensation)Noise level Less than 40dBProducer: ntecUl. Chorzowska 44B44-100 GliwicePoland。
