UPS(山特)操作手册

UPS操作手册一、电气安全1.上电前，请确认已正确接地，并检查接线和电池极性的连接正确。

2.当UPS需要移动或重新接线时，应将交流输入电源断开，并保证UPS完全停机，否则输出端仍可能带电，有触电的危险。

3.请使用山特指定的附加装置和附件。

4.为了符合EMC的要求，UPS的输出线长度应在40米以内。

二、电池安全1.电池的寿命随环境温度的升高而缩短。

定期更换电池可保证UPS工作正常，并保证足够的后备时间。

2.蓄电池维护只能由具备蓄电池专业知识的人员来进行。

3.蓄电池存在电击危险和短路电流危险。

为避免触电伤人事故，在更换电池时，请遵守下列警告：A.不要佩带手表、戒指或类似的金属物体；B.使用绝缘的工具；C.穿戴橡胶鞋和手套；D.不能将金属工具或类似的金属零件放在电池上；E.在拆电池连接端子前，必须先断开连接在电池上的负载。

4.请不要将蓄电池暴露于火中，以免引起爆炸，危及人身安全。

5.非专业人士请勿打开或损毁蓄电池，因为电池中的电解液含有强酸等危险物质，会对皮肤和眼睛造成伤害。

如果不小心接触到电解液，应立即用大量的清水进行清洗，并去医院检查。

6.请不要将电池正负极短路，会导致电击或着火。

三、使用保养1.使用环境及保存方法对本产品的使用寿命及可靠性有一定影响，请不要在以下工作环境中使用：超出技术指标规定（温度0℃～40℃，相对湿度20%～90%）的高、低温和潮湿场所；有振动、易受撞的场所；有金属性粉尘、腐蚀性物质、盐份和可燃性气体的场所。

2.如果长时间放置不使用，必须将UPS（不带电池）存放在干燥的环境中，存贮温度范围：－25℃～＋55℃。

UPS开机之前，必须先让环境温度回暖至0℃以上。

四、使用说明本UPS是一种先进的在线式正弦波不间断供电系统，可选带有手动旁路维护开关，具有并联冗余的功能，可以为您的精密设备提供可靠、优质的交流电源，其适用范围很广，从电脑设备、通信系统到工业自动控制设备都可以使用。

由于它的在线式设计，不同于后备式UPS，它对输入电压不断调整、滤波，在市电中断时，会无时间中断地从备用电池上提供后备电源。

附录3UPS操作与维护说明外型及符号说明操作说明1、开关机键开关机键的主要功能为：开机：按开关机键1秒以上即可开机，开机成功UPS会发出一声鸣叫。

关机：当UPS处于市电模式、电池模式时，按开关机键1秒以上即可关机.清除故障：按开关机键3秒以上即可清除故障状态。

2、功能键功能键的主要功能为：电池自检：在市电模式下，按功能键2秒以上可启动电池自检，执行电池自检操作。

电池模式下的消音：按功能键2秒可消除电池模式下的告警声，再持续按功能键2秒以上，告警音恢复。

旁路模式下的消音：按功能键2秒可消除旁路模式下的告警声，再持续按功能键2秒以上，告警音恢复。

所有模式下的消音：持续按功能键10秒以上实现静音功能，再持续按功能键10秒以上，告警音恢复。

按键音与电池放电截止电压告警声（一秒一叫）不在静音范围内。

3、LED指示灯包括故障指示灯、负载/电池容量指示灯、旁路指示灯、市电指示灯、逆变指示灯、电池指示灯。

开机操作开机操作分为：接市电UPS开机和未接市电UPS直流开机。

1)接市电UPS开机接通市电，持续按开/关机键1秒以上，UPS进行开机。

开机时UPS会进行自检。

时，面板上负载/电池容量指示灯会全亮，然后从右到左逐一熄灭，几秒钟后逆变指示灯亮，UPS已处于市电模式下运行。

若市电异常，UPS将工作在电池模式下。

2)未接市电UPS直流开机无市电输入时，持续按开/关机键1秒以上，UPS进行开机。

开机过程中UPS动作与接市电开机时相同，只是市电指示灯不亮，电池指示灯会亮。

2.关机操作关机操作分为：市电模式、电池模式1)市电模式下UPS关机持续按开/关机键1秒以上，UPS进行关机。

若用WinPower设置市电逆变关机UPS转待机模式，UPS无输出电压，若市电正常连接，市电灯亮，若市电断开，10s后面板上负载/电池容量指示灯会全亮并逐一熄灭，最后面板无显示，UPS无输出电压。

2)电池模式下的UPS关机持续按开/关机键1秒以上，UPS进行关机。

山特UPS操作与维护说明山特UPS操作与维护说明1.简介山特UPS是一种用于电力供应保护的设备，它能够提供稳定的电力输出，以防止电力中断或波动对设备造成损坏。

本文档将介绍如何正确操作和维护山特UPS。

2.UPS的安装与连接2.1 准备工作：在UPS安装之前，确保设备和UPS的额定电压和电流匹配。

检查电源线和连接线是否完好。

2.2 安装位置：UPS应放置在通风良好、干燥、无灰尘的环境中。

避免放置在阳光直射处或靠近热源。

2.3 连接：将UPS的输入端与市电连接，将输出端与需要保护的设备连接。

3.UPS操作指南3.1 启动：将输入端与市电连接好后，按下UPS的启动按钮。

待指示灯亮起后，UPS进入工作状态。

3.2 关机：当市电恢复后，按下UPS的关机按钮，待指示灯熄灭后，可拔掉输入电源线。

3.3 运行模式：UPS提供备电模式和在线模式两种运行模式，用户可以根据需要选择合适的模式。

4.UPS维护指南4.1 清洁：定期清洁UPS的外壳和通风孔，可使用干布或吸尘器清除灰尘。

4.2 电池维护：UPS的电池是关键部件，需要定期检查电池的状态和电量。

如发现电池老化或电量不足，应及时更换。

4.3 周期性检查：定期检查UPS的连接线是否牢固，电源线是否损坏，UPS的指示灯是否正常亮起。

5.附件本文档涉及的附件包括：- UPS安装指南- UPS操作手册- UPS维护记录表6.法律名词及注释- UPS：不间断电源(Uninterruptible Power Supply)的缩写，是一种用于电力供应保护的设备。

- 输入电源线：将电力输入UPS的电源线。

- 输出电源线：将UPS输出的电力连接到设备的电源线。

山特UPS操作与维护说明（一）引言概述:山特UPS（Uninterruptible Power Supply）是一种用于应对电力故障的设备，能够提供备用电源，保障电力供应的连续性。

本文档将详细介绍山特UPS的操作与维护说明，帮助用户正确使用和维护该设备，以确保其稳定运行以及延长其使用寿命。

正文:一、启动和关闭UPS1.检查电源线连接是否牢固，并插入UPS的电源插座。

2.按下UPS的启动按钮，等待其启动，指示灯亮起表示UPS已启动。

3.关闭UPS时，按住关闭按钮，等待指示灯熄灭，然后断开电源线的连接。

二、UPS的工作模式1.在线模式：UPS直接通过AC电源供电，同时将电能转换为直流电以供给设备使用。

2.备用模式：当输入电源发生故障时，UPS会自动切换到备用电池供电，保持应备电源不间断供电。

3.电池模式：当输入电源和备用电池都无法供电时，UPS将自动将直流电能转换为交流电以供用户继续使用。

三、UPS的维护1.定期检查UPS的电源线和插头，确保连接牢固。

2.清洁UPS外壳，使用干净的布和清洁剂擦拭。

3.定期检查UPS的电池状态，如电量和健康状况，确保正常工作。

4.UPS的散热孔应保持通畅，定期清除积尘。

5.避免UPS在高温、湿度和灰尘较多的环境中使用，以免影响UPS的性能和寿命。

四、UPS故障排除1.检查UPS是否正常启动，如果未启动，请检查电源线和插头是否连接好。

2.检查UPS的电池是否需要更换，如需要，请联系专业人员进行更换。

3.如果UPS无法正常工作，请检查输入电源是否正常。

4.如果UPS发出异常噪音，请将UPS断电，并立即联系维修人员。

五、安全注意事项1.使用UPS时，请不要触碰任何裸露的电线和内部零部件。

2.避免将液体或金属物品放入UPS内部或接口上。

3.避免将UPS放置在潮湿、高温或有火源的地方。

4.不要使用过大或过小的电压输入UPS。

5.如需维修UPS，请联系专业人员进行维修。

总结:本文档详细介绍了山特UPS的操作与维护说明，包括启动和关闭UPS、UPS的工作模式、维护步骤、故障排除以及安全注意事项等内容。

山特C6KC10KUPS开机流程及面板状态指示图
一、UPS面板说明示意图，指示灯状态说明:□不亮，■亮。

二、开机流程：
1.逐个把UPS输出开关闭合，UPS市电开关闭合，电池开关
闭合。

这时UPS会出现如下状态：
2.长按开机键2秒以上，UPS执行开机。

开机时UPS会进行
自检，此时面板上的负载/电池容量指示灯全亮，再从右
到左逐一熄灭。

3.UPS自检结束后进入正常工作，指示灯处于以下状态.
三、当市电停电时，UPS处于电池供电状态，指示灯处于以下状态：这时需要注意电池电量，如剩下0%-20%时市电还没供上，需手动
关机（按关机键
2秒以上），否
则UPS自动关
机。

下次来电时UPS自动进入旁路供电模式，状态如下：
如果发现如上图状态则需重新执行上面的开机步骤，使UPS处于正常状态，否则下次市电停电时UPS不起作用，也立即停电。

SANTAK-山特中小UPS使用说明指南1.一台后备式500VA机器，其工作正常，但输出用表测发现其值为175V，为什么不是220V？假设UPS是工作在逆变状态，由于后备式机器输出的是方波，当客户使用的是平均值万用表时棗该表视方波为失真较大的正弦波处理而不准，故只有175V。

必须用带有真均方根值(TURE RMS)标志的万用表测量，才能测试出实际的输出电压。

故机器属正常工作。

2.后备式是采用何种方式进行高压保护的？①.市电电压超过UPS的输入范围上限后，将自动转电池状态②.在市电工作时，如果瞬间电压超过机器规格，则机内突波吸收元件会起保护作用。

3. UPS电池放电时能否消除报警声？大部分机种只需按测试键或开机键一下即可。

具体为：只需重复按开机键（ON键）一次即可消音的有棗城堡系列（C系列）；需按TEST/静音键消音的有棗K750S/1050S、M500W/1000W、N系列；而TG系列、Pro系列、MT系列、K500、K1000等机种则无法实现。

4.我使用的K500VA机器现无法正常工作，机器一直鸣叫，且红灯亮，是否机器故障？我有电子技术基础，能否提供一份电路图。

只有经过培训、考试合格并认证的代理维修人员才可维修UPS，所以不能提供维修线路图。

如有维修需求，可以先留下联系电话，再由当地服务站或授权维修代理商与之联络。

5.TG500相比K500有哪些改进？(1)、TG500除保留K500的主要功能外，采用SMD(表面贴片)技术和在线机所使用的40KHZ高频技术，创下UPS后备机技术革新的里程碑；(2)、TG500外壳采用全塑流线型设计，体积小、外型美观，为一次成型。

(3)、由于在接发电机性能方面进行了优化，故TG500较K500而言，可适应更多品牌的发电机。

6.TG500有无防雷击功能？抗高频干扰能力如何？TG系列UPS具有良好的抗高压、抗高频能力，可防止高压浪涌(雷击电压)通过UPS进入计算机等设备，从而保护您的计算机系统。

SANTAK-山特中小UPS使用说明指南1.一台后备式500VA机器，其工作正常，但输出用表测发现其值为175V，为什么不是220V？假设UPS是工作在逆变状态，由于后备式机器输出的是方波，当客户使用的是平均值万用表时棗该表视方波为失真较大的正弦波处理而不准，故只有175V。

必须用带有真均方根值(TURE RMS)标志的万用表测量，才能测试出实际的输出电压。

故机器属正常工作。

2.后备式是采用何种方式进行高压保护的？①.市电电压超过UPS的输入范围上限后，将自动转电池状态②.在市电工作时，如果瞬间电压超过机器规格，则机内突波吸收元件会起保护作用。

3. UPS电池放电时能否消除报警声？大部分机种只需按测试键或开机键一下即可。

具体为：只需重复按开机键（ON键）一次即可消音的有棗城堡系列（C系列）；需按TEST/静音键消音的有棗K750S/1050S、M500W/1000W、N系列；而TG系列、Pro系列、MT系列、K500、K1000等机种则无法实现。

4.我使用的K500VA机器现无法正常工作，机器一直鸣叫，且红灯亮，是否机器故障？我有电子技术基础，能否提供一份电路图。

只有经过培训、考试合格并认证的代理维修人员才可维修UPS，所以不能提供维修线路图。

如有维修需求，可以先留下联系电话，再由当地服务站或授权维修代理商与之联络。

5.TG500相比K500有哪些改进？(1)、TG500除保留K500的主要功能外，采用SMD(表面贴片)技术和在线机所使用的40KHZ高频技术，创下UPS后备机技术革新的里程碑；(2)、TG500外壳采用全塑流线型设计，体积小、外型美观，为一次成型。

(3)、由于在接发电机性能方面进行了优化，故TG500较K500而言，可适应更多品牌的发电机。

6.TG500有无防雷击功能？抗高频干扰能力如何？TG系列UPS具有良好的抗高压、抗高频能力，可防止高压浪涌(雷击电压)通过UPS进入计算机等设备，从而保护您的计算机系统。

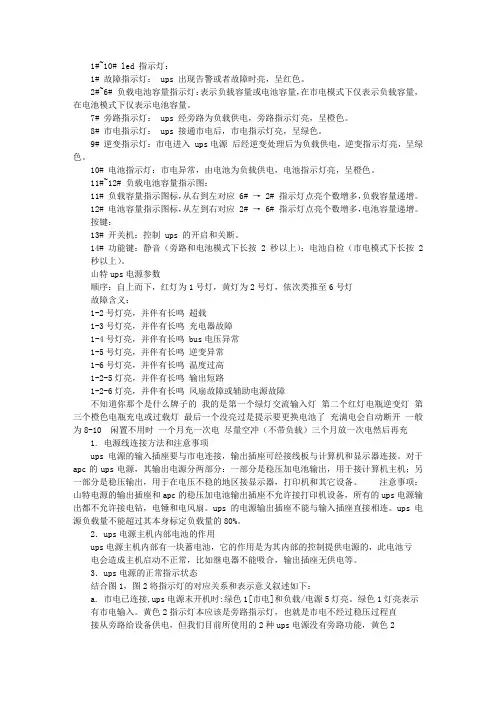

1#~10# led 指示灯：1# 故障指示灯： ups 出现告警或者故障时亮，呈红色。

2#~6# 负载电池容量指示灯：表示负载容量或电池容量，在市电模式下仅表示负载容量，在电池模式下仅表示电池容量。

7# 旁路指示灯： ups 经旁路为负载供电，旁路指示灯亮，呈橙色。

8# 市电指示灯： ups 接通市电后，市电指示灯亮，呈绿色。

9# 逆变指示灯：市电进入 ups电源后经逆变处理后为负载供电，逆变指示灯亮，呈绿色。

10# 电池指示灯：市电异常，由电池为负载供电，电池指示灯亮，呈橙色。

11#~12# 负载电池容量指示图：11# 负载容量指示图标，从右到左对应 6# → 2# 指示灯点亮个数增多，负载容量递增。

12# 电池容量指示图标，从左到右对应 2# → 6# 指示灯点亮个数增多，电池容量递增。

按键：13# 开关机：控制 ups 的开启和关断。

14# 功能键：静音（旁路和电池模式下长按 2 秒以上）；电池自检（市电模式下长按 2 秒以上）。

山特ups电源参数顺序：自上而下，红灯为1号灯，黄灯为2号灯，依次类推至6号灯故障含义：1-2号灯亮，并伴有长鸣超载1-3号灯亮，并伴有长鸣充电器故障1-4号灯亮，并伴有长鸣 bus电压异常1-5号灯亮，并伴有长鸣逆变异常1-6号灯亮，并伴有长鸣温度过高1-2-5灯亮，并伴有长鸣输出短路1-2-6灯亮，并伴有长鸣风扇故障或辅助电源故障不知道你那个是什么牌子的我的是第一个绿灯交流输入灯第二个红灯电瓶逆变灯第三个橙色电瓶充电或过载灯最后一个没亮过是提示要更换电池了充满电会自动断开一般为8-10 闲置不用时一个月充一次电尽量空冲（不带负载）三个月放一次电然后再充1. 电源线连接方法和注意事项ups电源的输入插座要与市电连接，输出插座可经接线板与计算机和显示器连接。

对于apc的ups电源，其输出电源分两部分：一部分是稳压加电池输出，用于接计算机主机；另一部分是稳压输出，用于在电压不稳的地区接显示器，打印机和其它设备。
