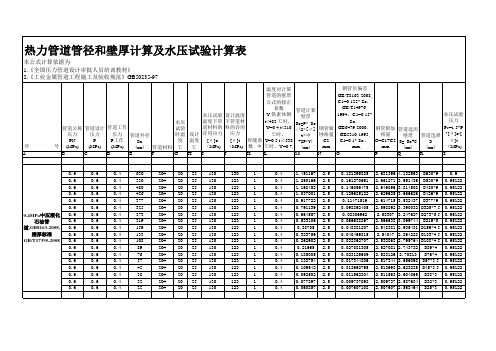

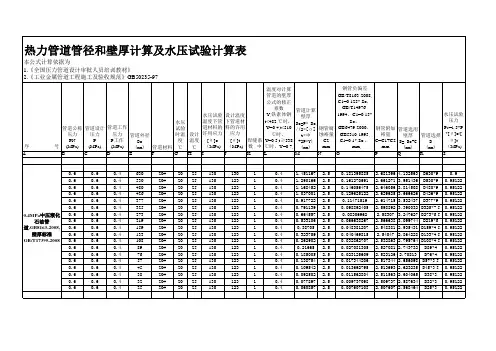

管道壁厚计算表

（一）无缝碳钢管壁厚m m(二)无缝不锈钢管壁厚mm（三）焊接钢管壁厚mm内压金属直管的壁厚根据SH 3059-2001《石油化工管道设计器材选用通则》确定：当S0< Do /6时，直管的计算壁厚为：S0 = P D0/(2[σ]tΦ+2PY)直管的选用壁厚为： S = S0 + C式中S0―― 直管的计算壁厚， mm；P――设计压力， MPa；D0――直管外径， mm；[σ]t―― 设计温度下直管材料的许用应力， MPa；Φ――焊缝系数，对无缝钢管，Φ＝1；S――包括附加裕量在内的直管壁厚， mm；C―― 直管壁厚的附加裕量， mm；Y――温度修正系数，按下表选取。

温度修整系数表钢管壁厚表示方法有管子表号、钢管壁厚尺寸和管子重量三种方法1）是以管子表号"Sch"表示壁厚。

管子表号是管子设计压力与设计温度下材料许用应力的比值乘1000,并经圆整后的数值。

即: Sch＝P/[σ]t×1000ANSI B36.10壁厚等级：Sch10、Sch20、Sch30、Sch40、Sch60、Sch80、Sch100、Sch120、Sch140、Sch160十个等级;ANSI B36.19壁厚等级：Sch5s、Sch10s、Sch40s、S2）以钢管壁厚尺寸表示中国、ISO、日本部分钢管标准采用ch80s四个等级; 表示英制管壁厚系列：Sch.20----全称：Schedule 20Sch.10s--带s的系列为不锈钢专用，碳钢不用。

举个例子：2" sch.10s 表示2”接管的壁厚为2.9mm,材质为不锈钢；2" sch.40 表示2”接管的壁厚为4.0mm。

3）是以管子重量表示管壁厚度,它将管子壁厚分为三种：a.标准重量管，以STD表示b加厚管，以XS表示c.特厚管，以XXS表示。

对于DN≤250mm的管子，Sch40相当于STD，DN<200mm的管子，Sch80相当于XS。

装置内

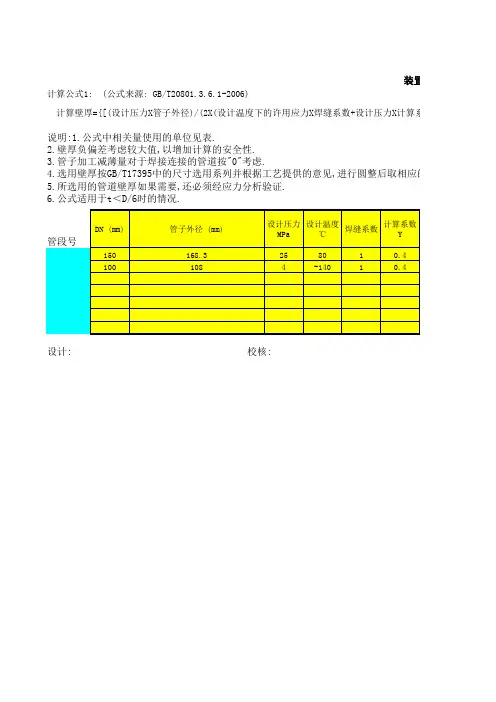

计算公式1: (公式来源: GB/T20801.3.6.1-2006)
计算壁厚={[(设计压力X管子外径)/(2X(设计温度下的许用应力X焊缝系数+设计压力X计算系数
说明:1.公式中相关量使用的单位见表.
2.壁厚负偏差考虑较大值,以增加计算的安全性.
3.管子加工减薄量对于焊接连接的管道按"0"考虑.
4.选用壁厚按GB/T17395中的尺寸选用系列并根据工艺提供的意见,进行圆整后取相应的值.但不得低于计
5.所选用的管道壁厚如果需要,还必须经应力分析验证.
6.公式适用于t＜D/6时的情况.
设计: 校核:
Pw[MPa]/操作温度下用应力[MPa])×1000。

根据GB/T20801.3-2006《压力管道规范-工业管道 》第3部分：设计和计算
直管的内压设计
直管的内压设计
t——计算厚度
直管的内压设计
当t＜D/6时。

直管的计算厚度t按下列公式
计算厚度表格：使用填写P、D、S、φ、Y
P设计压力（MPa）D管道外径（mm）S{[δ]t(MPa)}φY计算厚度t（mm) 421913710.4 3.16017316
#DIV/0!
#DIV/0!
#DIV/0!
#DIV/0!
#DIV/0!
#DIV/0!
#DIV/0! GB/T8163的20#钢的-19--100℃度下的许用应力为137MPa
焊接系数：1或0.85
材料壁厚的最终厚度=t+C1+C2 得出的数值查材料厚度 圆整。

C1:材料厚度负偏差：
C:设计的腐蚀余量 一年腐蚀余量约0.1 不小于1mm (1.5-3mm )
不锈钢无腐蚀余量
最终厚度=t+C1+C2 得出的数值查材料厚度 圆整。

最终选取厚度不能低于GB50028-2006规定的管道最小厚度。

之老阳三干创作（一）无缝碳钢管壁厚m m（三）焊接钢管壁厚mm内压金属直管的壁厚根据SH 3059-2001《石油化工管道设计器材选用通则》确定：当S0< Do /6时，直管的计算壁厚为：S0 = P D0/(2[σ]tΦ+2PY)直管的选用壁厚为： S = S0 + C 式中S0―― 直管的计算壁厚， mm；P――设计压力，MPa；D0――直管外径， mm；[σ]t―― 设计温度下直管资料的许用应力， MPa；Φ――焊缝系数，对无缝钢管，Φ＝1；S――包含附加裕量在内的直管壁厚， mm；C―― 直管壁厚的附加裕量， mm；Y――温度修正系数，按下表选取。

温度修整系数表钢管壁厚暗示方法有管子表号、钢管壁厚尺寸和管子重量三种方法1）是以管子表号"Sch"暗示壁厚。

管子表号是管子设计压力与设计温度下资料许用应力的比值乘1000,并经圆整后的数值。

即: Sch＝P/[σ]t×1000ANSI B36.10壁厚等级：Sch10、Sch20、Sch30、Sch40、Sch60、Sch80、Sch100、Sch120、Sch140、Sch160十个等级;ANSI B36.19壁厚等级：Sch5s、Sch10s、Sch40s、S2）以钢管壁厚尺寸暗示中国、ISO、日本部分钢管尺度采取ch80s四个等级; 暗示英制管壁厚系列：Sch.20----全称：Schedule 20Sch.10s--带s的系列为不锈钢专用，碳钢不必。

举个例子：2" sch.10s 暗示2”接管的壁厚为2.9mm,材质为不锈钢；2" sch.40 暗示2”接管的壁厚为4.0mm。

3）是以管子重量暗示管壁厚度,它将管子壁厚分为三种：，以STD暗示b加厚管，以XS暗示c.特厚管，以XXS暗示。

对于DN≤250mm的管子，Sch40相当于STD，DN<200mm的管子，Sch80相当于XS。

最新公称压力（MPa）管道壁厚对照表(2019年)最新公称压力（MPa)管道壁厚对照表（一）无缝碳钢管壁厚m m(二)无缝不锈钢管壁厚mm（三）焊接钢管壁厚mm内压金属直管的壁厚根据SH 3059-2001《石油化工管道设计器材选用通则》确定：当S0< Do /6时，直管的计算壁厚为：S0 = P D0/(2[σ]tΦ+2PY)直管的选用壁厚为： S = S0 + C式中S0―― 直管的计算壁厚， mm；P――设计压力， MPa；D0――直管外径， mm；[σ]t―― 设计温度下直管材料的许用应力， MPa；Φ――焊缝系数，对无缝钢管，Φ＝1；S――包括附加裕量在内的直管壁厚， mm；C―― 直管壁厚的附加裕量， mm；Y――温度修正系数，按下表选取。

温度修整系数表钢管壁厚表示方法有管子表号、钢管壁厚尺寸和管子重量三种方法1）是以管子表号"Sch"表示壁厚。

管子表号是管子设计压力与设计温度下材料许用应力的比值乘1000,并经圆整后的数值。

即: Sch＝P/[σ]t×1000ANSI B36.10壁厚等级：Sch10、Sch20、Sch30、Sch40、Sch60、Sch80、Sch100、Sch120、Sch140、Sch160十个等级;ANSI B36.19壁厚等级：Sch5s、Sch10s、Sch40s、S2）以钢管壁厚尺寸表示中国、ISO、日本部分钢管标准采用ch80s四个等级; 表示英制管壁厚系列：Sch.20----全称：Schedule 20Sch.10s--带s的系列为不锈钢专用，碳钢不用。

举个例子：2" sch.10s 表示2”接管的壁厚为2.9mm,材质为不锈钢；2" sch.40 表示2”接管的壁厚为4.0mm。

3）是以管子重量表示管壁厚度,它将管子壁厚分为三种：a.标准重量管，以STD表示b加厚管，以XS表示c.特厚管，以XXS表示。

管道壁厚对照表一、吋是公称直径的英制叫法换算成毫米也只能是公称直径的米制叫法，不能对应外径，因为同一公称直径的管子还有大小口径之分二、在管道的规格上没有绝对的换算公式，对于小于100只能以1吋=25 来模糊计算，取其相近的数，对于大于100的管子用1吋=25可以完全匹配计算。

常用的如下：公称直径DN6 对应的俗称1分公称直径DN8 对应的俗称2分公称直径DN10 对应的俗称3分公称直径DN15 对应的俗称4分公称直径DN20 对应的俗称6分公称直径DN25 对应的俗称1吋公称直径DN32 对应的俗称1吋2分公称直径DN40 对应的俗称1吋半公称直径DN50 对应的俗称2吋公称直径DN65 对应的俗称2吋半公称直径DN80 对应的俗称3吋公称直径DN100 对应的俗称4吋公称直径DN125 对应的俗称5吋公称直径DN150 对应的俗称6吋公称直径DN200 对应的俗称8吋公称直径DN250 对应的俗称10吋公称直径DN300 对应的俗称12吋公称直径DN350 对应的俗称14吋公称直径DN400 对应的俗称16吋公称直径DN450 对应的俗称18吋公称直径DN500 对应的俗称20吋公称直径DN600 对应的俗称24吋1 英寸=25.4毫米=8英分1/2 是四分(4英分) DN15 ＝1.27cm3/4 是六分(6英分) DN20 ＝1.905cm1、DN（Nominal Diameter）意思是管道的公称直径，是外径与内径的平均值。

DN的值=De的值-0.5*管壁厚度。

注意：这既不是外径也不是内径。

水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）。

2、De（External Diameter）意思是管道外径，PPR、PE管、聚丙烯管外径，一般采用De标注的，均需要标注成外径*壁厚的形式，例De25×3。

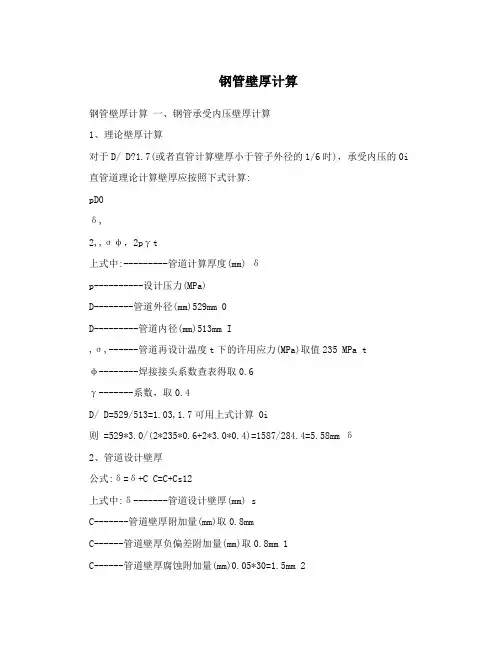

钢管壁厚计算
钢管壁厚计算一、钢管承受内压壁厚计算
1、理论壁厚计算
对于D/ D?1.7(或者直管计算壁厚小于管子外径的1/6时)，承受内压的0i 直管道理论计算壁厚应按照下式计算:
pD0
δ,
2,,σφ，2pγt
上式中:---------管道计算厚度(mm) δ
p----------设计压力(MPa)
D--------管道外径(mm)529mm 0
D---------管道内径(mm)513mm I
,σ,------管道再设计温度t下的许用应力(MPa)取值235 MPa t
φ--------焊接接头系数查表得取0.6
γ-------系数，取0.4
D/ D=529/513=1.03,1.7可用上式计算 0i
则=529*3.0/(2*235*0.6+2*3.0*0.4)=1587/284.4=5.58mm δ
2、管道设计壁厚
公式:δ=δ+C C=C+Cs12
上式中:δ-------管道设计壁厚(mm) s
C-------管道壁厚附加量(mm)取0.8mm
C------管道壁厚负偏差附加量(mm)取0.8mm 1
C------管道壁厚腐蚀附加量(mm)0.05*30=1.5mm 2
δ----管道计算壁厚(mm)
则δ=5.58+0.8+1.5=7.88mm s
所以管材采用钢管进行经济比较时壁厚采用8.0mm。

二、钢管承受外压壁厚计算
钢管在不输水状态下或者施工状态下管道内为空的，外应力仅为土压力，管顶以上回填土埋深1.5m。

2土压力P=Y*H*B=1.8*1.5*1.0* 1000*9.8=26460N/m=0.026MPa。

依据《给水排水制图标准》（GB/T50106-2001）第节管径中有关规定：1、水煤气输送钢管（镀锌和非镀锌）、铸铁管等管材，管径标注为DN（mm）；2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径标注为外径Dx 壁厚；3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管等管材，管径标注为d；4、塑料管材，管径宜按产品标准的方法标注；当设计用DN标注管径时，应有DN与相应产品规格对照表。

塑料管管径按产品标准的方法标注一般以外径表示，如UPUC管标注为de,HDPE管标注为De。

1.总则本标准规定了石油化工企业用DN10-DN2000的碳钢素钢、合金钢、奥氏体不锈钢无缝钢管及焊接钢管的尺寸系列。

本标准适用于石油化工企业中的一般钢制管道。

本标准不适用于仪表用管道。

本标准代替《钢管的公称直径、外径和壁厚》（BA3-4-1-92）。

2.引用标准GB8163输送液体用无缝钢管GB9948石油裂化用无缝钢管GB6479化肥设备用高压无缝钢管GB5130高压锅炉用无缝钢管GB/T14976流体输送用不锈钢无缝钢管GB/T3091低压流体输送用镀锌焊接钢管GB/T3092低压流体输送用焊接钢管GB/T14980低压流体输送用大直径电焊钢管SY/T5037普通流体输送管道用螺旋埋弧焊钢管SH3405石油化工企业钢管尺寸系列GB3274普通碳素结构钢和低合金结构钢热轧厚钢板技术条件GB912普通碳素结构钢和低合金结构钢薄钢板技术条件GB6654压力容器用碳素钢和低合金钢厚钢板GB3531低温压力容器用低合金厚钢板技术条件GB5681压力容器用热轧钢带GB711优质碳结构钢热轧厚钢板和宽钢带GB713锅炉用碳素钢和低合金钢板GB3280不锈钢冷轧钢板GB/T4237不锈钢热轧钢板GB4238耐热钢板执行本标准时，尚应符合上述相关标准的要求。

3.一般规定中国石油化工总公司标准SH3045-96《石油化工企业钢管尺寸系列》已颁布代替SHJ405-89并开始实施.。

〔一〕无缝碳钢管壁厚 m m(二)无缝不锈钢管壁厚 mm〔三〕焊接钢管壁厚 mm内压金属直管的壁厚根据SH 3059-2001"石油化工管道设计器材选用通则"确定：当S0< Do /6时，直管的计算壁厚为：S0 = P D0/(2[σ]tΦ+2PY)直管的选用壁厚为：S = S0 + C式中S0―― 直管的计算壁厚，mm；P――设计压力，MPa；D0――直管外径，mm；[σ]t―― 设计温度下直管材料的许用应力，MPa；Φ――焊缝系数，对无缝钢管，Φ＝1；S――包括附加裕量在内的直管壁厚，mm；C―― 直管壁厚的附加裕量，mm；Y――温度修正系数，按下表选取。

温度修整系数表钢管壁厚表示方法有管子表号、钢管壁厚尺寸和管子重量三种方法1〕是以管子表号"Sch"表示壁厚。

管子表号是管子设计压力与设计温度下材料许用应力的比值乘1000,并经圆整后的数值。

即: Sch＝P/[σ]t×1000ANSI B36.10壁厚等级：Sch10、Sch20、Sch30、Sch40、Sch60、Sch80、Sch100、Sch120、Sch140、Sch160十个等级;ANSI B36.19壁厚等级：Sch5s、Sch10s、Sch40s、S2〕以钢管壁厚尺寸表示中国、ISO、日本局部钢管标准采用ch80s四个等级; 表示英制管壁厚系列：Sch.20----全称：Schedule 20Sch.10s--带s的系列为不锈钢专用，碳钢不用。

举个例子：2" sch.10s 表示2〞接收的壁厚为2.9mm,材质为不锈钢；2" sch.40 表示2〞接收的壁厚为4.0mm。

3〕是以管子重量表示管壁厚度,它将管子壁厚分为三种：a.标准重量管，以STD表示b加厚管，以*S表示c.特厚管，以**S表示。

对于DN≤250mm的管子，Sch40相当于STD，DN<200mm的管子，Sch80相当于*S。
