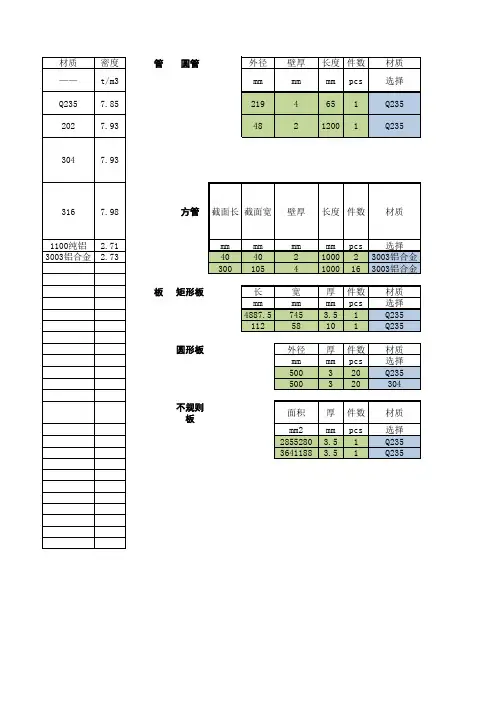

管道壁厚计算表EXCEL.xls

根据GB/T20801.3-2006《压力管道规范-工业管道 》第3部分：设计和计算
直管的内压设计
直管的内压设计
t——计算厚度
直管的内压设计
当t＜D/6时。

直管的计算厚度t按下列公式

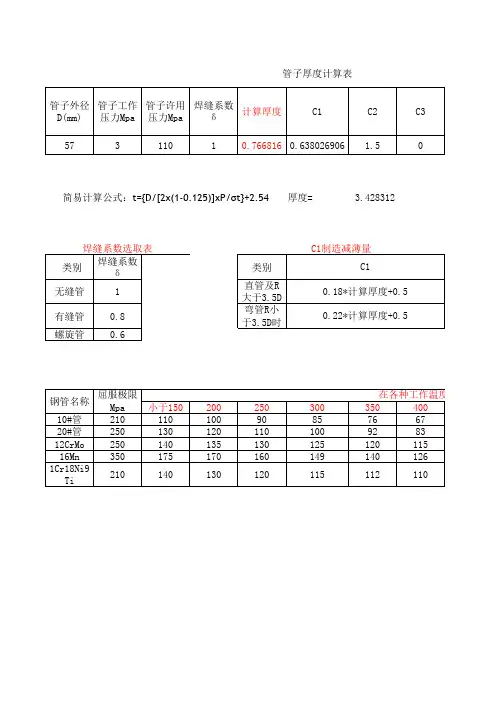

计算厚度表格：使用填写P、D、S、φ、Y
P设计压力（MPa）D管道外径（mm）S{[δ]t(MPa)}φY计算厚度t（mm) 421913710.4 3.16017316
#DIV/0!
#DIV/0!
#DIV/0!
#DIV/0!
#DIV/0!
#DIV/0!
#DIV/0! GB/T8163的20#钢的-19--100℃度下的许用应力为137MPa
焊接系数：1或0.85
材料壁厚的最终厚度=t+C1+C2 得出的数值查材料厚度 圆整。

C1:材料厚度负偏差：
C:设计的腐蚀余量 一年腐蚀余量约0.1 不小于1mm (1.5-3mm )
不锈钢无腐蚀余量
最终厚度=t+C1+C2 得出的数值查材料厚度 圆整。

最终选取厚度不能低于GB50028-2006规定的管道最小厚度。

P设计压力，Mpa 16Do 直管外径，mm 89[σ]t 设计温度下直管材料的许用应力，Mpa 180φ焊缝系数，对无缝钢管，取=11Y温度修正系数0.4So直管的计算壁厚，mm 3.82C1钢管腐蚀裕量，mm 1C2钢管负偏差，mm 0.4S 直管的名义壁厚，mm5.22R弯头曲率半径，mm 120Do管子外径，mm 89I 内侧壁厚计算系数 1.29I 外侧壁厚计算系数0.86tw1内侧计算壁厚，mm 4.90tw2外侧计算壁厚，mm 3.32tw 弯头的名义壁厚，mm 6.30S管子实际壁厚，mm 6.3C1钢管腐蚀裕量，mm 1C2钢管负偏差，mm 0.4S min管子最小壁厚，mm 4.9D μmax管子最大外径（包括正偏差值），mm 34.1D nmax管子最大内径，mm 24.3K 管子最大外径与最大内径的比值 1.40d 1min管子螺纹最小根径，mm 32K 管子最大外径与最大内径的比值1.32P工作压力，Mpa 16K管子最大外径与最大内径的比值 1.40σ计算应力，Mpa 48.86[σ]设计温度下的许用应力，Mpa180.00管子不车螺纹部分管子车螺纹部分该壁厚可用海川waaabc制作，表格没有加密，欢迎转载，尊重作者，请不要删除本行谢谢！1、壁厚＜管子外径/6(压力管道设计及工程实例）公式适用2、壁厚≥管子外径/6或P/[σ]t ＞0.385直管壁厚应根据断裂理论、疲劳、热应力及材料特性等因素综合考虑。

3、弯管和弯头壁厚计算(SH/T3059-2012)4、受内压的高压管子强度计算（化工管路手册）。

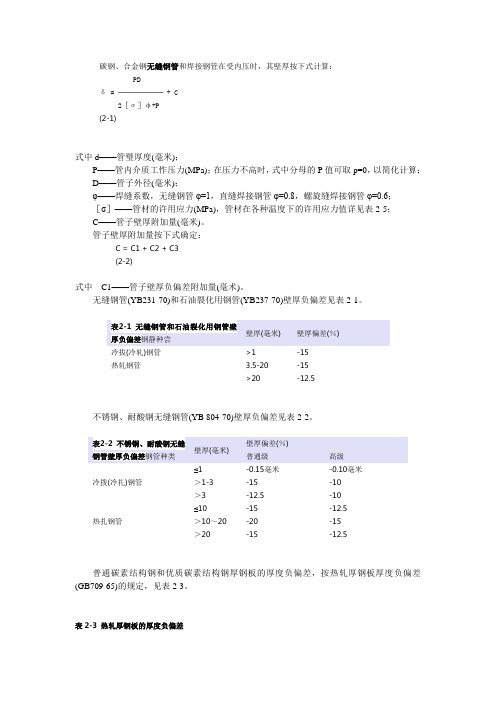

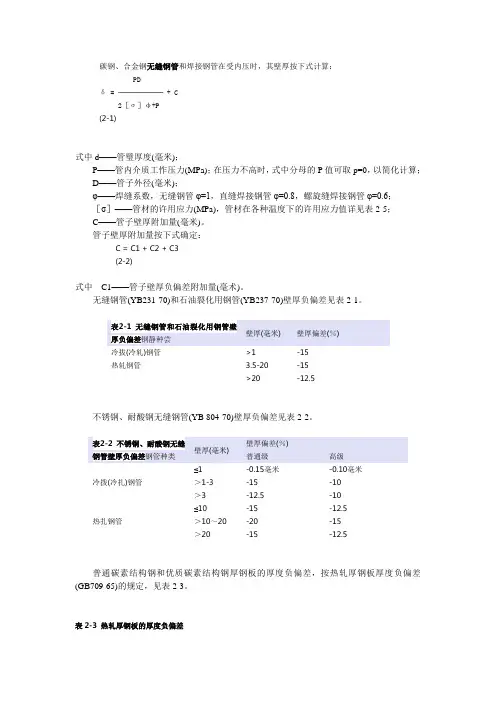

碳钢、合金钢无缝钢管和焊接钢管在受内压时，其壁厚按下式计算：PDδ = ────── + C2［σ］φ+P(2-1)式中d——管璧厚度(毫米)；P——管内介质工怍压力(MPa)；在压力不高时，式中分母的P值可取p=0，以简化计算；D——管子外径(毫米)；φ——焊缝系数，无缝钢管φ=1，直缝焊接钢管φ=0.8，螺旋缝焊接钢管φ=0.6；［σ］——管材的许用应力(MPa)，管材在各种温度下的许用应力值详见表2-5；C——管子壁厚附加量(毫米)。

管子壁厚附加量按下式确定：C = C1 + C2 + C3(2-2)式中C1——管子壁厚负偏差附加量(毫术)。

无缝钢管(YB231-70)和石油裂化用钢管(YB237-70)壁厚负偏差见表2-1。

表2-1 无缝钢管和石油裂化用钢管壁厚负偏差钢静种尝壁厚(毫米) 壁厚偏差(％)冷拔(冷轧)钢管>1 -15热轧钢管 3.5-20 -15>20 -12.5不锈钢、耐酸钢无缝钢管(YB 804-70)壁厚负偏差见表2-2。

表2-2 不锈铜、耐酸钢无缝钢管壁厚负偏差钢管种类壁厚(毫米)壁厚偏差(％)普通级高级冷拨(冷扎)钢管≤1 -0.15毫米-0.10毫米＞1-3 -15 -10＞3 -12.5 -10热扎钢管≤10 -15 -12.5 ＞10～20 -20 -15 ＞20 -15 -12.5普通碳素结构钢和优质碳素结构钢厚钢板的厚度负偏差，按热轧厚钢板厚度负偏差(GB709-65)的规定，见表2-3。

表2-3 热轧厚钢板的厚度负偏差(毫米)宽度 600~17001701~18001801~20002001~2500厚度负偏差 厚度 4 -0.4 4.5~5.5 -0.5 -0.5 5~7 -0.6 -0.6 -0.6 8~10 -0.8 -0.8 -0.8 -0.8 11~25 -0.8 -0.8 -0.8 -0.8 26~30-0.9-0.9-0.9-0.9C2——腐蚀裕度(毫米);介质对管子材料的腐蚀速度≤0.05毫米/年时(包括大气腐蚀)，单面腐蚀取C2=1.5毫米，双面腐蚀取C2=2～2.5毫米。

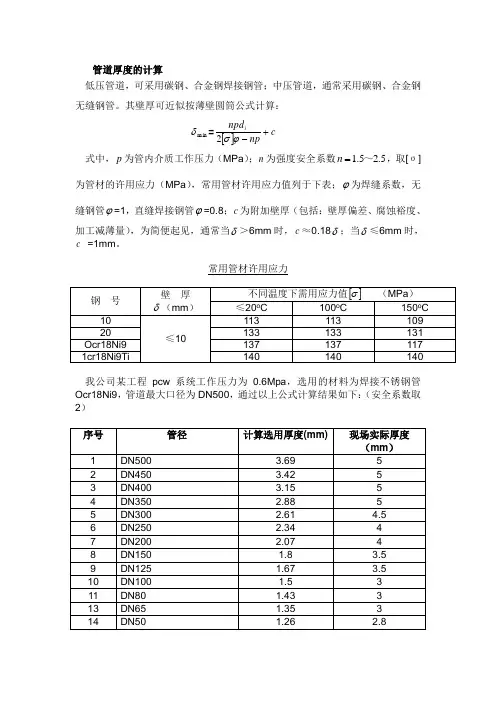

管道厚度的计算
低压管道，可采用碳钢、合金钢焊接钢管；中压管道，通常采用碳钢、合金钢无缝钢管。

其壁厚可近似按薄壁圆筒公式计算： m in δ=
[]c np
npd i
+-ϕσ2
式中，p 为管内介质工作压力（MPa ）；n 为强度安全系数5.25.1～=n ，取[σ]为管材的许用应力（MPa ），常用管材许用应力值列于下表；ϕ为焊缝系数，无缝钢管ϕ=1，直缝焊接钢管ϕ=0.8；c 为附加壁厚（包括：壁厚偏差、腐蚀裕度、加工减薄量），为简便起见，通常当δ＞6mm 时，c ≈0.18δ；当δ≤6mm 时，c =1mm 。

常用管材许用应力
我公司某工程pcw 系统工作压力为0.6Mpa ，选用的材料为焊接不锈钢管Ocr18Ni9，管道最大口径为DN500，通过以上公式计算结果如下：（安全系数取2）。
