管道布置规范

给排水工程规范要求之给水管道布置及支撑规范在给排水工程中，给水管道的布置及支撑规范是确保供水系统正常运行和安全使用的重要环节。

合理的管道布置和稳固的支撑可以有效地避免管道滑移、变形和破损等问题，同时也保障供水管道的持久性和可靠性。

下面将介绍给水管道的布置要求和支撑规范。

一、给水管道的布置要求1. 管道布置应尽量避免过多的转弯和弯曲，以减小流体阻力和压力损失。

在设计过程中应合理评估管道的长度和弯头数量，以确保水流通畅。

2. 管道布置应考虑到供水方向和使用需求，尽量减少管道的长距离水平延伸，以避免管道内部积水、淤泥和杂质的积聚。

同时，应确保供水管道的坡度符合规范要求，以便能够保证管道内自然排放废水和污物。

3. 管道布置应避免与其他管道或建筑结构产生冲突，并确保在施工和维护过程中易于操作和维修。

4. 在穿越建筑结构、道路或人行道时，应将管道安装在专用的保护管或管槽内，以防止外力对其造成损害。

保护管或管槽应选择耐腐蚀、耐压力和耐磨损的材料，并按照规范要求进行施工和安装。

二、给水管道的支撑规范1. 给水管道的支撑应保证其稳固、牢固，并能够承受正常使用条件下的作用力和重量压力。

支撑的材料应选用耐腐蚀、强度高的材料，并符合相关标准和规范。

2. 管道的支撑间距应根据管道材料、管径和使用环境等因素进行合理设计和计算。

一般规定为不大于管道外径的1/4或1/5。

3. 支撑点的选择应考虑到管道的刚性、刚度和伸缩性，以防止管道受到外力作用时的滑移、变形和破损。

支撑点的位置应根据实际情况，选取在管道弯头、阀门、法兰连接等位置，以使管道受力均匀。

4. 支撑点的固定方式应在规范允许的范围内进行选择。

常见的固定方式包括吊杆、支吊架、吊托、支架等，选择合适的固定方式可以确保支撑点的稳定性和可靠性。

5. 对于穿越建筑结构或地下管道的支撑，应采取适当的防水措施，并确保支撑位置的稳定和安全。

对于特殊情况下的支撑，应进行专门的设计和计算，并按照工程要求进行施工和监督。

给排水工程规范要求之给水系统管道布局标准在给排水工程中，给水系统管道的布局标准起着至关重要的作用。

一个合理规范的给水系统管道布局，不仅可以确保正常供水，还可以提高水质、减少水资源的浪费以及保障用户的使用需求。

本文将介绍一些常见的给水系统管道布局标准，以帮助工程师更好地设计和建设给水系统。

一、总体原则在设计给水系统的管道布局时，需要考虑以下几个总体原则：1. 确定管道的起始点和终点：给水系统的起始点通常为水源，终点为用户的终端设备（如水龙头、水箱等）。

确定起始点和终点后，可以更好地规划中途所需的支线和分支。

2. 确定管道的走向和路径：管道的走向应尽量直线，避免过多的弯曲和拐角，以减少水流的阻力和压力损失。

同时，管道的路径应尽量避开其他建筑物、电线、地下管线等物体，以免影响施工和日后的维护。

3. 确定管道的布置高度：管道的布置高度应适当，既要考虑施工和维护的便利性，又要充分利用地形和环境条件，以确保水能够自然流动，减少使用泵的数量和功率。

二、主干管道布局主干管道是指从给水系统的起点到终点的主要管道。

在布置主干管道时，应考虑以下几个标准：1. 直线布置：主干管道应尽量采用直线布置，以减少水流的阻力和压力损失。

2. 分段设置阀门：主干管道的长度较长，为了方便维修和控制水流，应合理设置阀门，并根据管道的长度合理分段。

3. 考虑安全和美观：主干管道应远离易受损的区域（如可能发生地震的地带），同时应避免经过居民的起居区域，以保障居民的生活安全和城市的美观。

三、支线和分支布局支线和分支是将主干管道连接到用户终端设备的重要部分。

在支线和分支的布局上，需要考虑以下几个标准：1. 最短路径原则：支线和分支应采用最短路径，以减少管道的长度和压力损失。

2. 坡度要求：支线和分支的坡度应符合水流的要求，以保证水能够自由流动。

一般来说，支线的坡度应为1/100，分支的坡度应为1/50。

3. 分支的数量和长度：分支的数量和长度应合理控制，不宜过多和过长，以减少水压的损失。

排水管道布置和敷设要求及注意事项排水管道是建筑物中重要的管道系统之一，它负责将污水、雨水等废水从建筑物中排出。

正确的排水管道布置和敷设对于保障建筑物的安全和卫生非常重要。

下面是排水管道布置和敷设的要求及注意事项。

一、布置要求：1.排水管道的布置应符合设计要求，按照建筑物的结构和功能进行合理布局。

主排管应沿着建筑物的中心线或主要梁下设置，便于管道的维护和检修。

2. 主排管和分支管的管径应根据使用人数、排水量等因素确定，以保证正常排水。

主排管的直径一般不小于100mm，分支管的直径一般不小于75mm。

3.在布置过程中，要避免将污水管道穿过食堂、厨房等饮食场所，以免影响食品安全。

同时要避免将污水管道与供水管道、燃气管道等混淆在一起，以防交叉污染。

4.应保证排水管道的坡度符合规范要求，一般为1%~3%。

排水管道的坡度应保证污水自然流动，不得产生积水或倒流现象。

二、敷设要求：1.管道敷设应按照图纸要求进行，管道的接口应连接牢固，不得有渗漏现象。

排水管道的连接方式一般有胶圈密封、橡胶垫片密封、熔融连接等。

2.竖向管道应用管架固定，水平管道应用吊杆固定。

吊杆应安装牢固，能够承受管道自身重量和运行时的压力。

管道与墙壁、楼板等构件的固定应使用强度合适的连接件。

3.在穿越墙体、楼板等结构时，应采取措施保证其结构的完整性和承重能力。

一般情况下，需要在管道周围加设穿孔套管或穿墙套管，以缓冲管道与结构的冲击和摩擦。

4.管道的走线应牢固、整齐，避免交叉重叠，以方便维修和检修工作。

管道的走线应避开电缆线路、通风管道等，以免相互干扰或破坏。

三、注意事项：1.在敷设排水管道时，应做好防水处理。

如在室内排水管道的周围涂刷防水材料，以防止渗漏问题。

2.在施工过程中要注意保护管道，避免外力冲击、损坏。

施工现场应设置警示标识和防护措施，避免人为破坏或扰乱排水管道。

3.在穿越层板或结构时，应设立穿管口，以方便未来的维修和更换。

穿管口应封闭完善，避免污染和异味外溢。

1.管道敷设的一般规定1.0.1管道布置设计应满足《石油化工企业设计防火规范》（GB50160-92）（1999年版）、《石油化工管道布置设计通则》（SH3012-2000）、《石油化工企业非埋地管道抗震设计通则》（SH3039-1991）、以及现行有关强制性标准规范的规定。

1.0.2管道布置应符合工艺管道仪表流程图的要求，如坡度、位差、重力流及最小距离等要求。

1.0.3管道布置应符合设备布置的要求。

1.0.4管道布置应统筹规划，做到安全可靠、经济合理，在满足施工、操作、维修等方面的要求下，还应尽量做到整齐美观。

1.0.5厂区内的全厂性管道的敷设，应与厂区内的装置（单元）、道路、建筑物、构筑物等相协调，避免管道包围装置（单元），减少管道与铁路、道路的交叉。

1.0.6全厂性管道敷设应有坡度，并宜与地面坡度一致。

管道的最小坡度宜为2‰。

管道变坡点宜设在转弯处或固定点附近。

1.0.7永久性的工艺、热力管道不得穿越工厂的发展用地。

1.0.8优先考虑特殊管道如合金管道、大直径管道、特殊介质（浆液、粉末、高粘度液体等）管道、工艺特殊要求管道的布置。

1.0.9对于改造、分期施工的工程，其管道的布置设计应统一规划，做到设计风格前后一致，协调统一。

并要合理安排施工工序，力求做到施工、生产、维修互不影响。

1.0.10协调好管道布置所占空间与其它相关专业（如设备、仪表、土建、给排水等）所占空间的关系。

1.0.11在确定进出装置（单元）管道的方位与敷设方式时，应作到内外协调。

1.0.12管道的最小净空高度，应符合下列要求：（1）管道跨越铁路时，轨面以上的净空高度不应小于 5.5m；（2）管道跨越厂内道路时，路面以上的净空高度不应小于5.0m；（3）管道跨越装置内检修道路和消防道路时，路面以上的净空高度不应小于4.5m；（4）管道跨越人行通道时，通道以上的净空高度不应小于2.5m；（5）管道跨越操作通道时，通道以上的净空高度不应小于 2.2m；（6）管墩顶距地面的净空高度不宜小于0.4m；（7）接近地面敷设的管道，管底或隔热层的底部距地面的净空高度不应小于150mm。

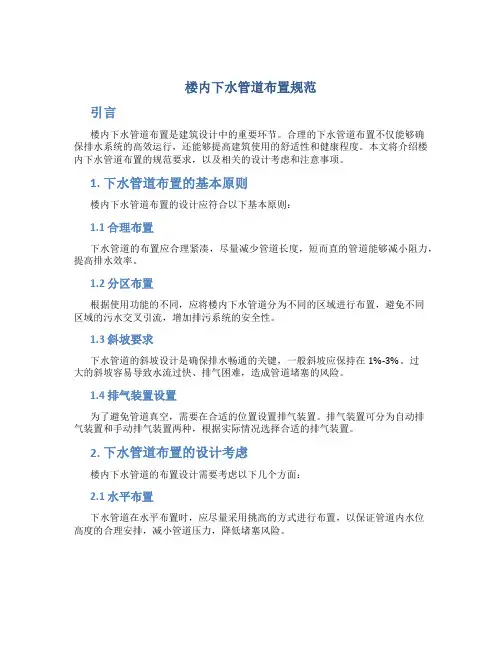

楼内下水管道布置规范引言楼内下水管道布置是建筑设计中的重要环节。

合理的下水管道布置不仅能够确保排水系统的高效运行，还能够提高建筑使用的舒适性和健康程度。

本文将介绍楼内下水管道布置的规范要求，以及相关的设计考虑和注意事项。

1. 下水管道布置的基本原则楼内下水管道布置的设计应符合以下基本原则：1.1 合理布置下水管道的布置应合理紧凑，尽量减少管道长度，短而直的管道能够减小阻力，提高排水效率。

1.2 分区布置根据使用功能的不同，应将楼内下水管道分为不同的区域进行布置，避免不同区域的污水交叉引流，增加排污系统的安全性。

1.3 斜坡要求下水管道的斜坡设计是确保排水畅通的关键，一般斜坡应保持在1%-3%。

过大的斜坡容易导致水流过快、排气困难，造成管道堵塞的风险。

1.4 排气装置设置为了避免管道真空，需要在合适的位置设置排气装置。

排气装置可分为自动排气装置和手动排气装置两种，根据实际情况选择合适的排气装置。

2. 下水管道布置的设计考虑楼内下水管道的布置设计需要考虑以下几个方面：2.1 水平布置下水管道在水平布置时，应尽量采用挑高的方式进行布置，以保证管道内水位高度的合理安排，减小管道压力，降低堵塞风险。

2.2 排气布置排气装置应设置在管道的高点或弯曲处，以避免空气积聚造成管道堵塞。

排气管道应设有可拆卸的排气装置，方便维护和清洗。

2.3 弯头设置下水管道的弯头设置应符合规范要求，弯头的通径应不小于管道的最小通径。

弯头的弯曲角度一般不应大于90度，以减小阻力，并避免洗涤倒灌的风险。

2.4 水封布置水封是下水管道中重要的部件，可以阻止污水中的异味和细菌逆流。

水封的设置应符合国家标准，不同排水设备的水封高度也有相应的规定。

3. 下水管道布置的注意事项在进行楼内下水管道布置设计时，还需要注意以下几个事项：3.1 防火防震下水管道的布置要考虑防火和防震的要求，在设计中应使用耐火材料和抗震连接方式，以确保管道在火灾或地震等突发情况下的安全性。

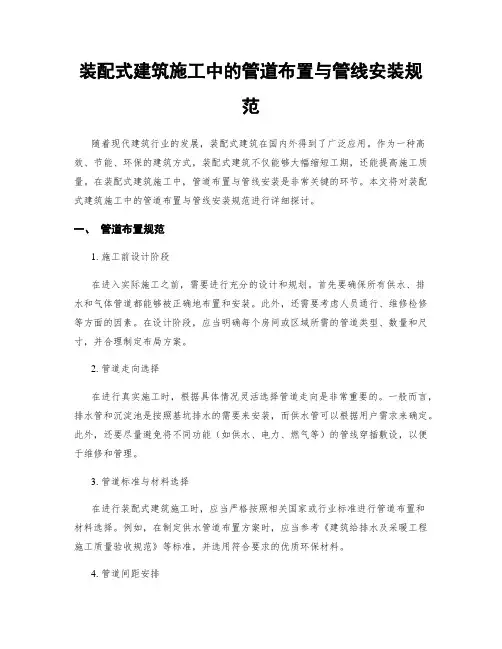

装配式建筑施工中的管道布置与管线安装规范随着现代建筑行业的发展，装配式建筑在国内外得到了广泛应用。

作为一种高效、节能、环保的建筑方式，装配式建筑不仅能够大幅缩短工期，还能提高施工质量。

在装配式建筑施工中，管道布置与管线安装是非常关键的环节。

本文将对装配式建筑施工中的管道布置与管线安装规范进行详细探讨。

一、管道布置规范1. 施工前设计阶段在进入实际施工之前，需要进行充分的设计和规划。

首先要确保所有供水、排水和气体管道都能够被正确地布置和安装。

此外，还需要考虑人员通行、维修检修等方面的因素。

在设计阶段，应当明确每个房间或区域所需的管道类型、数量和尺寸，并合理制定布局方案。

2. 管道走向选择在进行真实施工时，根据具体情况灵活选择管道走向是非常重要的。

一般而言，排水管和沉淀池是按照基坑排水的需要来安装，而供水管可以根据用户需求来确定。

此外，还要尽量避免将不同功能（如供水、电力、燃气等）的管线穿插敷设，以便于维修和管理。

3. 管道标准与材料选择在进行装配式建筑施工时，应当严格按照相关国家或行业标准进行管道布置和材料选择。

例如，在制定供水管道布置方案时，应当参考《建筑给排水及采暖工程施工质量验收规范》等标准，并选用符合要求的优质环保材料。

4. 管道间距安排为了保证施工可行性和后期维护方便性，应当合理安排管道之间的间距。

一般情况下，相同类型的管道应当采用相同的间距布置，这样有利于维护人员进行快速识别和操作。

此外，在设计阶段还需考虑管道走向是否与周边设备、结构碰撞，以及是否影响到其他部位施工。

二、管线安装规范1. 施工前准备工作在正常施工之前，要先做好充分的准备工作。

首先，对施工现场进行清理，保证安装过程中不受杂物、尘土等干扰。

其次，要组织专业人员对管道进行检查，确保材料完好，并配备必要的施工工具和设备。

最后，还需要制定详细的施工方案和时间计划表。

2. 安装顺序与方法在进行管线安装时，应当按照一定的顺序和方法进行。

管线布置规范篇一：管道布置规范3.5 管道布置和敷设3.5.1 小区的室外给水管网，宜布置成环状网，或与城镇给水管连接成环状网。

环状给水管网与城镇给水管的连接管不宜少于两条。

3.5.2 小区的室外给水管道应沿区内道路敷设，宜平行于建筑物敷设在人行道、慢车道或草地下；管道外壁距建筑物外墙的净距不宜小于 1m ，且不得影响建筑物的基础。

小区的室外给水管道与其他地下管线及乔木之间的最小净距，应符合本规范附录B 的规定。

3.5.2A 室外给水管道与污水管道交叉时，给水管道应敷设在上面，且接口不应重叠；当给水管道敷设在下面时，应设置钢套管，钢套管的两端应采用防水材料封闭。

3.5.3 室外给水管道的覆土深度，应根据土壤冰冻深度、车辆荷载、管道材质及管道交叉等因素确定。

管顶最小覆土深度不得小于土壤冰冻线以下 0.15m ，行车道下的管线覆土深度不宜小于 0.70m 。

3.5.4 室外给水管道上的阀门，宜设置阀门井或阀门套筒。

3.5.5 敷设在室外综合管廊 ( 沟 ) 内的给水管道，宜在热水、热力管道下方，冷冻管和排水管的上方。

给水管道与各种管道之间的净距，应满足安装操作的需要，且不宜小于0.3m 。

室内冷、热水管上、下平行敷设时，冷水管应在热水管下方。

卫生器具的冷水连接管，应在热水连接管的右侧。

生活给水管道不宜与输送易燃、可燃或有害的液体或气体的管道同管廊 ( 沟 ) 敷设。

3.5.6 室内生活给水管道宜布置成枝状管网，单向供水。

3.5.7 室内给水管道不应穿越变配电房、电梯机房、通信机房、大中型计算机房、计算机网络中心、音像库房等遇水会损坏设备和引发事故的房间，并应避免在生产设备上方通过。

室内给水管道的布置，不得妨碍生产操作、交通运输和建筑物的使用。

3.5.8 室内给水管道不得布置在遇水会引起燃烧、爆炸的原料、产品和设备的上面。

3.5.9 埋地敷设的给水管应避免布置在可能受重物压坏处。

管道不得穿越生产设备基础，在特殊情况下必须穿越时，应采取有效的保护措施。

建筑走管规律
建筑走管规律是指在建筑物内部进行管道布置时需要遵循的一些原则和规定，目的是确保管道系统的正常运行和安全性。

1. 垂直走管规律：不同功能的管道应按照垂直方向布置，避免交叉干扰和交叉感染。

比如给水管道和排水管道应分别布置在不同的垂直通道内。

2. 水平走管规律：同一功能的管道应按照水平方向布置，方便维护和管理。

比如电缆、通信线路等应分别布置在不同的水平通道内。

3. 分区走管规律：建筑物内部应按照不同功能和安全要求划分为不同的区域，每个区域内的管道应独立布置，避免不同功能的管道相互干扰或造成交叉感染。

4. 管道间距规律：不同功能的管道应保持一定的间距，避免相互干扰和冲突。

比如给水管道和电缆管道应保持一定的间距，避免电缆受到水的影响。

5. 安全距离规律：管道与其他设施、设备之间应保持一定的安全距离，以确保安全和便于维护。

比如管道与电气设备之间应保持一定的距离，避免发生电气事故。

6. 布置高度规律：管道的布置高度应符合相关的安全规定和标准，以确保人员的安全和便于维护。

比如燃气管道应布置在较低的位置，
避免发生泄漏。

7. 质量要求规律：管道的材质、连接方式和安装质量应符合相关的标准和规定，以确保管道系统的可靠性和持久性。

比如给水管道应选用防腐蚀材料，避免管道生锈。

建筑走管规律是建筑物内部管道布置的一些基本原则和规定，旨在保证管道系统的正常运行、安全性和便于维护。

管道布置规范1. 引言- 管道布置是工业领域中一个重要的环节，在项目实施过程中，合理的管道布置可以提高生产效率并确保安全性。

- 本文档旨在制定一套管道布置规范，以指导合理的管道布置和设计。

2. 管道布置原则- 安全性原则：管道布置应符合相关安全标准和法规，确保操作人员和设备的安全。

- 简化性原则：管道布置应尽可能简化，减少工程复杂性和成本。

- 效率性原则：管道布置应能够提高工艺流程效率，并满足产品生产要求。

3. 管道布置要求- 空间要求：根据工艺流程和设备布局，合理规划管道的位置和空间大小。

- 运维要求：管道布置应便于运维人员的检修和维护工作。

- 安全要求：管道布置应遵循防火、防爆等安全规范，并确保紧急情况下的应急通道畅通。

- 准确性要求：管道布置需精确定位和标识，避免误操作和事故发生。

4. 设计和布置步骤1. 工艺分析：根据生产工艺流程进行详细分析，确定各个步骤的管道连接需求。

2. 设备布局：结合工艺流程和设备布局，确定主要设备和管道的相对位置。

3. 空间分配：根据工艺流程和设备布局确定需要留出的空间，确定管道的布置方式。

4. 材料选择：根据流体性质、温度、压力等因素，选择合适的管道材料。

5. 管道分析：进行管道系统的分析和计算，以确保流体在管道中的流动和压力符合要求。

6. 布置设计：根据上述步骤确定管道的布置设计方案，包括管道走向、支撑方式等。

7. 安全考虑：对布置设计方案进行安全评估，确保符合相关安全标准和法规要求。

8. 完善细节：对管道布置方案进行进一步优化和细化，确保各个细节合理和完善。

5. 结论- 管道布置规范的制定和实施是确保工业项目的顺利运行和生产安全的重要步骤。

- 合理的管道布置可以提高生产效率、减少工程复杂性，并确保操作人员和设备的安全。

- 根据本文档提供的管道布置规范，工程设计人员可以制定合理的管道布置方案。

（以上内容仅供参考，具体实施时请结合实际情况进行具体规划）。

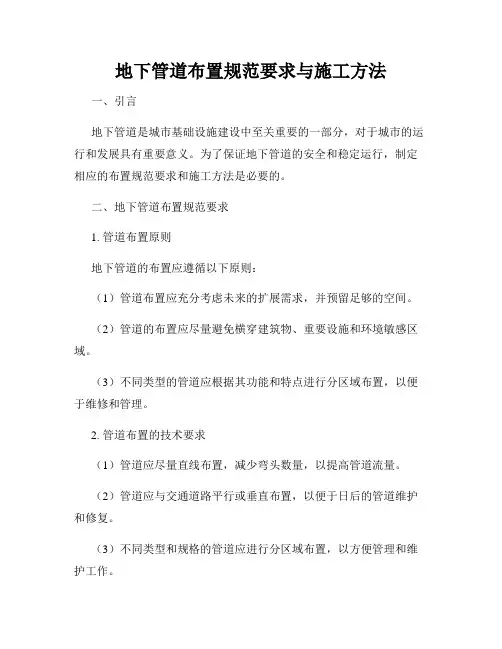

地下管道布置规范要求与施工方法一、引言地下管道是城市基础设施建设中至关重要的一部分，对于城市的运行和发展具有重要意义。

为了保证地下管道的安全和稳定运行，制定相应的布置规范要求和施工方法是必要的。

二、地下管道布置规范要求1. 管道布置原则地下管道的布置应遵循以下原则：（1）管道布置应充分考虑未来的扩展需求，并预留足够的空间。

（2）管道的布置应尽量避免横穿建筑物、重要设施和环境敏感区域。

（3）不同类型的管道应根据其功能和特点进行分区域布置，以便于维修和管理。

2. 管道布置的技术要求（1）管道应尽量直线布置，减少弯头数量，以提高管道流量。

（2）管道应与交通道路平行或垂直布置，以便于日后的管道维护和修复。

（3）不同类型和规格的管道应进行分区域布置，以方便管理和维护工作。

3. 管道布置的安全要求（1）管道应按照相关规范要求进行深度埋设，以避免破坏和事故发生。

（2）管道应与其他基础设施保持安全距离，避免相互干扰和影响。

（3）地下管道布置时需考虑地质条件和地下障碍，采取相应的安全措施。

三、地下管道施工方法1. 施工前准备（1）制定详细的工程施工方案，包括布置图、工序计划和施工方法等。

（2）进行地下管道勘测和土壤检测，了解地质条件和地下障碍物分布情况。

（3）准备所需的施工材料和设备，确保施工过程的顺利进行。

2. 开挖与铺设（1）根据地下管道的布置图和工序计划，进行开挖工作，并注意切割土层时的安全。

（2）管道铺设时应注意斜坡、弯头和连接处的设计和安装，确保连接紧密且无渗漏。

（3）在管道的铺设和连接过程中，要进行严格的检测和验收，确保质量符合规范要求。

3. 固定与覆土（1）对已铺设的管道进行固定和支撑，以提高管道的稳定性和耐压能力。

（2）在管道的上方铺设足够的覆土层，以保护管道免受外部压力和环境影响。

4. 管道验收与保养（1）完成管道的铺设后，进行全面的验收工作，包括外观检查、压力试验和泄漏测试等。

（2）建立管道的维护和保养制度，定期进行巡检和维修，确保管道的正常运行和使用寿命。

建筑物排水管道安装规范导言随着城市建设的不断发展壮大，建筑物的排水管道安装变得愈发重要。

良好的排水系统能够有效排除废水，确保建筑物内部环境清洁、卫生。

本文将介绍建筑物排水管道安装的相关规范，包括设计、材料选择、施工、检验等各个方面。

一、设计规范合理的排水管道设计是确保排水系统畅通无阻的关键。

以下是一些设计规范的要点。

1. 管道布置：根据建筑物内部结构和使用功能，合理布置主排水管道和支管道。

避免管道交叉、交错，保持管道连续性，简化管网结构。

2. 斜度要求：根据国家相关标准，不同类型的排水管道应具有一定的斜度倾斜，以保证废水自然流动并防止堵塞。

3. 相对高度：不同楼层的排水管道应分别设置相对高度，以便于排水流向下一层。

4. 防味措施：要考虑采用防臭装置，例如S型曲线、水封等，以避免下水道中的恶臭污染室内环境。

二、材料选择合适的材料可以确保排水管道的质量和使用寿命。

以下是一些常用的材料选择规范。

1. PVC管道：适用于一般建筑物的室内排水系统，具有良好的耐腐蚀性和抗压性能。

2. 铸铁管道：适用于大型建筑物的主排水系统，具有较高的耐用性和承受能力。

3. 不锈钢管道：适用于特殊场合，如食品加工厂、医院手术室等。

具有抗腐蚀、耐压等特点。

4. 硬质聚氯乙烯管道：适用于排污管道，具有良好的耐化学腐蚀性能和密封性。

三、施工规程高质量的施工对排水管道的正常运行至关重要。

以下是一些施工规程的要点。

1. 材料验收：在施工前，必须对所选材料进行验收，确保其符合国家标准和工程要求。

2. 安装顺序：按照设计方案和施工图纸的要求，严格控制安装顺序和相邻管道之间的间距。

3. 密封措施：安装过程中，必须保证管道连接处的密封性，避免漏水和渗漏。

4. 固定设施：合理设置支架和吊架，保证管道的牢固性，避免振动和噪音。

四、检验标准为了确保排水管道的质量和安全性，对其进行检验和验收是必要的。

以下是一些常用的检验标准。

1. 导水性能：通过对排水管道进行流量测试，验证其排水能力是否达到设计要求。

化工企业管道布置规范要求一、管道材料的选择在化工企业中，管道材料的选择非常重要，需要考虑到液体或气体的性质、温度、压力等因素。

应选择具有良好的耐腐蚀性、耐高温性、耐压性的管材，如不锈钢管、碳钢管等。

对于特殊情况下的管道材料，应进行严格的试验和评估。

二、管道布置的原则1.安全性原则：在布置管道时，应优先考虑安全性，确保管道的布置不会影响周围设备的正常运行，并考虑到火灾、爆炸等意外情况的可能性。

2.经济性原则：在布置管道时，应合理利用空间，尽量减少管道长度和材料的使用量，降低成本。

3.操作便利性原则：管道布置应便于操作和维护，如设置阀门、仪表、排放口等。

三、管道布置的要求1.合理布置管道，尽量减少管道的弯曲、穿越等，避免管道的交叉和交错，便于维护。

2.遵循流体力学原理，在管道中应设置适当的缓冲、减压装置，保证流体的稳定流动。

3.管道应考虑到维护和检修的需要，便于对管道进行隔离、维修和更换。

4.对于高温、高压、腐蚀性液体或气体的管道，应采取隔热、隔烟、防爆等措施，确保工作环境安全。

四、管道的标志与标识为了便于操作和维护管理，化工企业中的管道需要进行标志和标识。

常用的管道标志有：管道材料、管道编号、流体名称、流体流向、操作标志等。

这些标志和标识应根据国家标准进行统一和规范化，确保操作人员能够清晰地了解管道的性质和使用要求。

五、管道的维护与保养化工企业中的管道需要定期进行维护和保养，以确保管道的正常运行和安全使用。

维护保养内容主要包括：定期检查管道及附件的完整性和漏点情况、保持管道清洁、定期检修阀门和控制设备、替换老化和损坏的管道材料等。

综上所述，化工企业管道布置规范要求涉及到管道材料的选择、管道布置的原则、管道布置的要求、管道的标志与标识、管道的维护与保养等方面。

合理的管道布置规范要求可以确保化工企业管道的安全性、经济性和便利性，提高工作效率和工作质量。

地下管道排布设计标准规范地下管道排布设计是指在建筑建设或城市规划中，将各种管道系统按照一定的规范和标准进行合理的布置和设计，以满足各条线路的需求，并且方便后续的维修和检查。

地下管道排布设计标准规范主要包括以下几个方面：1. 管道安全间距：地下管线的布置应保证各种管道之间有一定的安全间距，避免因为管道之间的干扰或干涉而引起事故。

一般来说，防火、燃气等危险管道与其他管道之间的安全间距应按照相关规定进行确定。

2. 管道深度：管道的埋设深度应符合相关标准规定。

一般来说，道路区域的管道应埋设在地下1.5米至2.5米的位置，以确保不受地面活动、施工和车辆行驶等因素的影响。

3. 管道标示：地下管道布置应做好标示，标明管道的类型、用途和所有者等信息。

标示可以采用颜色、标牌或其他形式来进行，以方便维修人员和其他相关人员进行辨认和操作。

4. 管道交叉和交汇：在地下管道的布置中，会存在许多交叉和交汇的情况。

为了保证管道正常运行，设计时需要考虑交叉和交汇处的管道高差、管径、转角半径等因素，并采取相应的措施来避免管道之间的干扰和干涉。

5. 管道施工质量：地下管道布置设计需要考虑管道的施工质量和工程安全。

管道的连接处应采用可靠的连接方式，并保证管道的质量符合相关标准和规范。

同时，要考虑到施工过程中的安全措施和临时工程的设置，以确保施工过程中不发生安全事故。

6. 排水设计：地下管道布置中，常包括排水系统的设计。

在排水设计中，需要考虑到雨水、污水等水流的流动方向、流速和排放位置等因素，以保证排水系统的正常运行和排放效果。

地下管道排布设计标准规范的制定，对于保障建筑和城市的正常运行和人民生活的便利起到了重要的作用。

合理的管道布置和设计可以提高系统的效率，并且减少管道维修和检查的难度和成本。

因此，在进行地下管道排布设计时，应严格按照相关的标准规范进行操作，以确保工程的质量和安全。

同时，随着技术的进步和经验的积累，地下管道排布设计标准规范也在不断修订和完善，以适应不断变化的实际需求。

管道、阀门布置要求及安全管理规范(1)管道布置的净空高度、通道宽度、基础标高应符合“化工装置设备布置设计工程规定”(HG20546.2)第3章中的规定。

(2)应按国家现行标准中许用最大支架间距的规定进行管道布置设计。

(3)管道尽可能架空敷设，如必要时，也可埋地或管沟敷设。

(4)管道布置应考虑操作、安装及维护方便，不影响起重机的运行。

在建筑物安装孔的区域不应布置管道。

(5)管道布置设计应考虑便于做支吊架的设计，使管道尽量靠近已有建筑物或构筑物，但应避免使柔性大的构件承受较大的荷载。

(6)在有条件的地方，管道应集中成排布置。

裸管的管底与管托底面取齐，以便设计支架。

(7)无绝热层的管道不用管托或支座。

大口径薄壁裸管及有绝热层的管道应采用管托或支座支撑。

(8)在跨越通道或转动设备上方的输送腐蚀性介质的管道上，不应设置法兰或螺纹连接等可能产生泄漏的连接点。

(9)管道穿过为隔离剧毒或易爆介质的建筑物隔离墙时应加套管，套管内的空隙应采用非金属柔性材料充填。

管道上的焊缝不应在套管内，并距套管端口不小于IOOnIn1。

管道穿屋面处，应有防雨措施。

(10)消防水和冷却水总管以及下水管一般为埋地敷设，管外表面应按有关规定采取防腐措施。

(11)埋地管道应考虑车辆荷载的影响，管顶与路面的距离不小于0.6m,并应在冻土深度以下。

(12)对于“无袋形”、“带有坡度”及“带液封”等要求的管道，应严格按PID的要求配管。

(13)从水平的气体主管上引接支管时，应从主管的顶部接出。

2平等管道的间距及安装空间(1)平行管道间净距应满足管子焊接、隔热层及组成件安装维修的要求。

管道上突出部之间的净距不应小于30mm。

例如法兰外缘与相邻管道隔热层外壁间的净距或法兰与法兰间净距等。

(2)无法兰不隔热的管道间的距离应满足管道焊接及检验的要求，一般不小于50mm o(3)有侧向位移的管道应适当加大管道间的净距。

(4)管道突出部或管道隔热层的外壁的最突出部分，距管架或框架的支柱、建筑物墙壁的净距不应小于IOOnIm,并考虑拧紧法兰螺栓所需的空间。

管道工程规范管道工程规范是指在管道布置、设计、安装和维护过程中需要遵循的一系列标准和规定。

管道工程规范的制定旨在保证管道系统的安全可靠运行，提高工程质量，减少事故风险，并保护环境。

本文将从管道布置、设计、安装和维护等方面介绍管道工程规范的要求。

一、管道布置规范管道布置是管道工程的重要环节，合理的布置可确保管道的顺利运行和维修。

在管道布置中，应注意以下几点：1. 设计合理的管道走向，避免交叉和迂回，以减少管道阻力和能源损失；2. 根据工艺要求、地形地貌和环境条件，合理选择管道的敷设方式，如地下敷设、地面敷设或架空敷设；3. 严格按照相关规范要求确定管道的埋深和埋设坡度，以保证管道的排水和防腐功能；4. 根据管道所输送的介质性质和流量要求，选择适当的管道尺寸和材质。

二、管道设计规范管道设计是管道工程中的核心环节，合理的设计可确保管道系统的安全稳定运行。

在管道设计中，应遵循以下规范要求：1. 根据工艺要求和介质特性，选择适当的管道材质，如钢材、塑料、铸铁等；2. 采用合适的管道尺寸和壁厚，保证管道的强度和刚度满足工程要求；3. 针对不同的介质，合理选择管道的绝缘和防腐层材料，以延长管道的使用寿命；4. 对于长距离输送的管道，需要进行管道的分段设计，保证每段管道的均匀受力和热膨胀补偿；5. 设计管道的支吊架结构，确保管道的稳定悬挂和正确支撑。

三、管道安装规范管道安装是管道工程的实施阶段，规范的安装操作可以确保管道系统安全可靠地投入使用。

在管道安装中，应满足以下要求：1. 管道的焊接、螺纹连接等操作必须符合相关规范和标准，确保连接的牢固和密封；2. 安装过程中应注意管道的坡度和高程，确保管道的排水畅通和正常运行；3. 对于大口径、高温、高压等特殊管道，应采取专门的安装方法和工艺措施，确保施工质量；4. 安装后的管道应进行试压、试水等工序，确保管道的密封性和安全性；5. 对于跨越道路、河流、铁路等特殊区域的管道，应按照相关规定进行特殊的安装，保证安全可靠。

消防给水系统的管道布置规范消防给水系统是建筑物中重要的安全设施之一，它的管道布置需要符合一定的规范，以确保系统的正常运行和安全性。

本文将介绍消防给水系统的管道布置规范，并探讨其重要性和注意事项。

一、规范概述消防给水系统的管道布置规范主要参考以下标准：1.《建筑消防设施设计规范》GB 50016-20142.《建筑供水及排水设计规范》GB 50015-20143.《建筑室内消防设计规范》GB 50045-19954.《消防给水系统设计规范》GB 50241-2002这些规范对于消防给水系统的管道布置提出了具体的要求和指导，保证了系统的可靠性和安全性。

二、管道布置要求1.主干管道布置消防给水系统的主干管道应位于建筑物内部，并具备防火和耐久性能。

管道应沿建筑物主要通道布置，方便消防车辆和人员进入。

水源周边区域应设置消防栓，以供灭火使用。

2.支线管道布置支线管道应覆盖建筑物的各个区域，并与主干管道相连。

管道布置应经济合理，避免出现死角和漏洞。

管道路径应尽量保持直线，减少转弯和弯曲，以确保水流畅通。

3.管道走向和高度消防给水系统的管道应沿建筑物外墙或内墙布置。

水平管道布置时，应具备一定的坡度，确保排水通畅。

垂直管道的高度应满足消防需求，并保证操作和维护的便利性。

4.阀门和控制装置在消防给水系统的管道布置中，应设置适当数量的阀门和控制装置，以实现分区控制和紧急关闭。

这些装置应位于易于操作和维修的位置，并设置明显的标识，方便消防人员的操作和警示。

5.材料和防护措施消防给水系统的管道材料应符合相关标准，具备良好的抗压和耐腐蚀性能。

在特殊环境下，需要采用防腐、防爆和耐高温材料。

同时，应设置适当的防火保护措施，减少火灾对管道的影响。

三、注意事项1.设计合理性在消防给水系统的管道布置中，应根据建筑物的实际情况进行合理规划和设计。

考虑到建筑物的用途、消防需求和灭火水流量等因素，确保系统的有效性和可靠性。

2.施工质量消防给水系统的管道布置需要严格按照相关标准进行施工，确保管道的连接牢固、无渗漏。

给排水工程规范要求之地下室排水系统管道布置及支撑规范地下室排水系统是建筑物中重要的组成部分，合理的管道布置和支撑规范对于地下室排水系统的运行和维护具有至关重要的影响。

本文将从地下室排水系统管道布置和支撑规范两个方面进行论述。

一、地下室排水系统管道布置规范1. 管道布置原则在地下室排水系统管道布置时，应遵循以下原则：（1）布置合理：根据地下室的实际情况，合理确定管道的位置，保证排水顺畅。

（2）管线短小：尽量缩短管道的长度，减少压力损失和泄漏的风险。

（3）交叉避让：不同功能的管道之间应交叉避让，以防相互干扰和交叉感染。

（4）合理分组：将地下室内的不同排水管道进行合理分组，便于维护和管理。

2. 管道材料选择地下室排水系统的管道材料选择应符合以下要求：（1）良好的耐腐蚀性能：由于地下室环境潮湿，管道应能耐受湿气和化学物质的腐蚀。

（2）足够的强度和刚度：由于地下室排水系统受到土壤压力的作用，管道应具备足够的强度和刚度，以防止变形和破裂。

（3）防水性能好：管道应具备良好的密封性能，以防止漏水和渗漏。

3. 管道施工要求在地下室排水系统管道的施工过程中，应遵循以下要求：（1）管道铺设平整：管道应水平铺设，不得有明显的倾斜和变形。

（2）管道连接牢固：管道连接处应采用合适的接头，连接牢固，防止漏水。

（3）管道保护措施：管道应进行充分的保护，避免与其他建筑材料相互摩擦和损坏。

二、地下室排水系统管道支撑规范1. 支撑材料选择地下室排水系统的管道支撑材料选择应符合以下要求：（1）耐磨损：支撑材料应具备耐磨损和耐腐蚀性能，以确保长期稳定的支撑效果。

（2）防震性能好：支撑材料应具备良好的防震性能，以应对地震等自然灾害。

（3）易安装、维修：支撑材料应易于安装和维修，方便对管道进行检修和更换。

2. 支撑方式选择地下室排水系统的管道支撑方式可以采用以下方式：（1）吊杆支撑：适用于较长的水平管道，通过吊杆将管道悬挂在地面或天花板上。
