管道布置要求及原则

管道布置的原则和方法管道布置是流体传输系统设计中的重要环节。

合理的管道布置可以提高流体输送的效率、降低能耗、降低维护成本、延长设备寿命等。

本文将介绍管道布置的原则、方法以及常见问题。

管道布置的原则管道布置有以下几个原则：1. 最短距离原则管道布置时应尽量采用最短的距离。

最短的距离能够减少管道材料的使用量、减少管道阻力、缩短流体传输时间等。

但在一些情况下，如受限空间或管道阻塞等，可能无法满足最短距离原则。

2. 最小阻力原则管道布置时应尽可能地减少管道内摩擦阻力和局部阻力。

一般来说，流速越大、管道直径越小、流体粘度越大、管道弯头越多，阻力就越大。

因此，应尽可能地采用直线管道、大直径管道、少弯头的布局方式。

3. 合理分布原则管道应合理布置，避免某一管段过长或过短。

过长的管道容易产生流体冲击或降低流量，过短的管道则会增加管道接头和防腐苯酚剂消耗。

根据实际情况，可以采用分组布置、并列布置等方式。

4. 安全可靠原则在管道布置过程中，还要考虑安全和可靠性。

管道布置应符合相关安全标准和法规要求，确保设备的稳定运行。

当管道必须穿越其他设备时，还需参考相关设备的布置、操作和维护要求，以确保管道能够平稳地通过。

管道布置的方法在应用管道布置的原则时，可采用以下几种管道布置的方法。

1. 直线布置法直线布置法是使流体沿直线流动的布局方式。

在这种布置方式中，管道无弯曲后拐角，可以减少管内摩擦阻力和局部阻力，并提高传输效率。

但是，管道变化较小、地形不平坦、几何形状不是规则的等情况下，直线布置法并不适用。

2. 旋转布置法旋转布置法是使管道在空间中按一定曲线旋转的布局方式。

这种布置方式可以使管道在空间中充分铺设，避免拐角处堵塞，提高流体传输效率。

但是，在管道布置中运用旋转布置法也需注意管道半径、流速、斜率等各种因素，以确保管道连接可靠。

3. 放射布置法放射布置法是从中心向四周辐射状似树枝的布局方式，适用于多个设备在同一中心点上的场合。

管道布置的一般要求1、布置管道时，应对全装置所有管道（包括生产系统管道、辅助系统管道、电缆及电缆、仪表栏桥架、采暖通风管道等）全盘考虑，统一规划。

2、为便于安装、检修和操作管理，管道应尽可能的架空敷设，必要时，也可埋地或管沟敷设。

3、消防水和冷却水总管以及下水管一般为埋地敷设，管外表面应按有关规定采取防腐措施。

4、埋地管道应考虑车辆荷载的影响，管顶与路面的距离不小于0.6m，并应在冻土深度以下。

5、管道布置的净空高度、通道宽度、基础标高应符合技术规定的要求。

6、应按国家现行标准中许用最大支架间距的规定进行管道布置设计。

7、管道布置设计应考虑便于作支吊架的设计，使管道尽量靠近已有建筑物或构筑物，但应避免使柔性大的构件承受较大的荷载。

8、在有条件的地方，管道应集中成排布置。

在穿墙或楼板时应注意尽可能的利用设备预留孔，以免楼板开孔太多。

裸管的管底与管托底面取齐，以便设计支架。

9、无绝热层的管道不用管托或支座。

大口径薄壁裸管及有绝热层的管道应采用管托或支座支撑。

10、进行管道布置设计时，应尽量避免气袋、口袋和盲肠。

对于“无袋形”、“带有坡度”、及“带液封”等要求的管道，应严格按PID要求配管。

11、管道不应挡门挡窗，也应尽量避免从电机、配电盘、仪表盘的上方通过。

12、管道布置应考虑操作、安装及维护方便，不影响起重机的运行。

在建筑物安装孔的区域不应布置管道。

13、在有吊车的情况下，管道布置应不妨碍吊车工作。

14、管道的布置不应妨碍设备和管件、阀门的检修，塔及容器的管道不可从人孔的正前方通过，以免妨碍人孔的开启。

15、管道应尽量平行敷设，在管道应力许可范围内，尽量走直线，少拐弯、交叉，尽量做到配管整齐美观。

16、管道垂直面布置时，应遵循以下原则1）热介质的管道在上，冷介质的管道在下。

2）无腐蚀的管道在上，有腐蚀的管道在下。

3）小管道应尽量支撑在大管道的上方或吊在大管道的下面。

4）气体管道在上，液体管道在下。

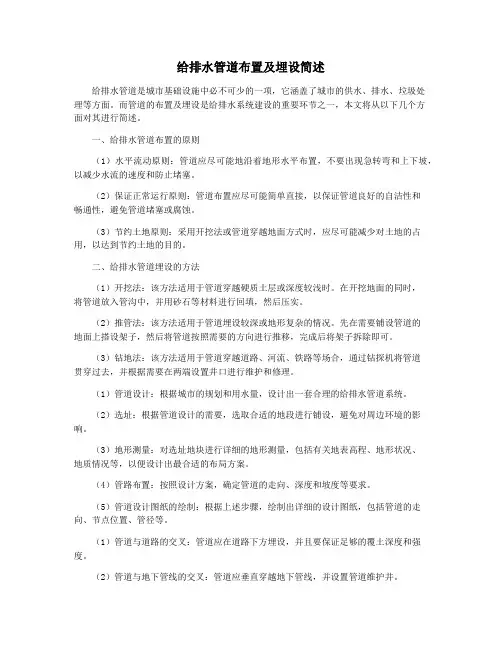

给排水管道布置及埋设简述给排水管道是城市基础设施中必不可少的一项，它涵盖了城市的供水、排水、垃圾处理等方面。

而管道的布置及埋设是给排水系统建设的重要环节之一，本文将从以下几个方面对其进行简述。

一、给排水管道布置的原则（1）水平流动原则：管道应尽可能地沿着地形水平布置，不要出现急转弯和上下坡，以减少水流的速度和防止堵塞。

（2）保证正常运行原则：管道布置应尽可能简单直接，以保证管道良好的自洁性和畅通性，避免管道堵塞或腐蚀。

（3）节约土地原则：采用开挖法或管道穿越地面方式时，应尽可能减少对土地的占用，以达到节约土地的目的。

二、给排水管道埋设的方法（1）开挖法：该方法适用于管道穿越硬质土层或深度较浅时。

在开挖地面的同时，将管道放入管沟中，并用砂石等材料进行回填，然后压实。

（2）推管法：该方法适用于管道埋设较深或地形复杂的情况。

先在需要铺设管道的地面上搭设架子，然后将管道按照需要的方向进行推移，完成后将架子拆除即可。

（3）钻地法：该方法适用于管道穿越道路、河流、铁路等场合，通过钻探机将管道贯穿过去，并根据需要在两端设置井口进行维护和修理。

（1）管道设计：根据城市的规划和用水量，设计出一套合理的给排水管道系统。

（2）选址：根据管道设计的需要，选取合适的地段进行铺设，避免对周边环境的影响。

（3）地形测量：对选址地块进行详细的地形测量，包括有关地表高程、地形状况、地质情况等，以便设计出最合适的布局方案。

（4）管路布置：按照设计方案，确定管道的走向、深度和坡度等要求。

（5）管道设计图纸的绘制：根据上述步骤，绘制出详细的设计图纸，包括管道的走向、节点位置、管径等。

（1）管道与道路的交叉：管道应在道路下方埋设，并且要保证足够的覆土深度和强度。

（2）管道与地下管线的交叉：管道应垂直穿越地下管线，并设置管道维护井。

（3）管道出水口的设置：柔性管道应设置防腐、防渗透和过滤装置，以保证出水口的水质达标。

（4）管道的维护与保养：定期对管道进行巡检和维修，及时发现并处理管道故障。

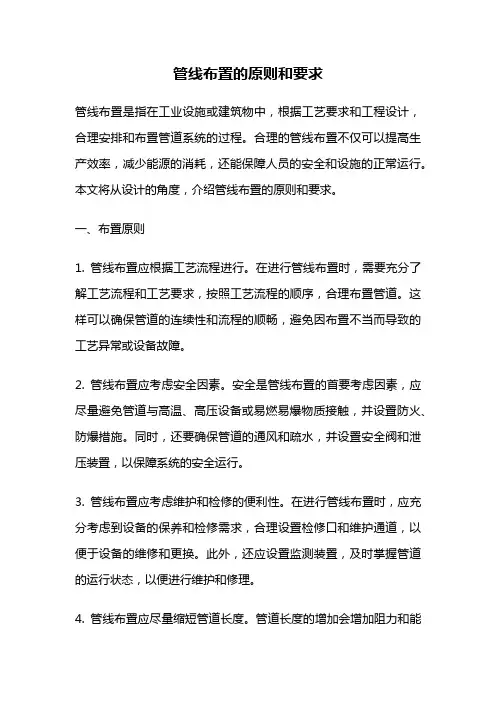

管线布置的原则和要求管线布置是指在工业设施或建筑物中，根据工艺要求和工程设计，合理安排和布置管道系统的过程。

合理的管线布置不仅可以提高生产效率，减少能源的消耗，还能保障人员的安全和设施的正常运行。

本文将从设计的角度，介绍管线布置的原则和要求。

一、布置原则1. 管线布置应根据工艺流程进行。

在进行管线布置时，需要充分了解工艺流程和工艺要求，按照工艺流程的顺序，合理布置管道。

这样可以确保管道的连续性和流程的顺畅，避免因布置不当而导致的工艺异常或设备故障。

2. 管线布置应考虑安全因素。

安全是管线布置的首要考虑因素，应尽量避免管道与高温、高压设备或易燃易爆物质接触，并设置防火、防爆措施。

同时，还要确保管道的通风和疏水，并设置安全阀和泄压装置，以保障系统的安全运行。

3. 管线布置应考虑维护和检修的便利性。

在进行管线布置时，应充分考虑到设备的保养和检修需求，合理设置检修口和维护通道，以便于设备的维修和更换。

此外，还应设置监测装置，及时掌握管道的运行状态，以便进行维护和修理。

4. 管线布置应尽量缩短管道长度。

管道长度的增加会增加阻力和能源消耗，因此在进行管线布置时，应尽量减少管道的长度。

可以通过合理选择管道的走向和布置方式，使管道的长度最小化，从而降低能源的消耗和运行成本。

二、布置要求1. 管线布置应符合相关标准和规范。

在进行管线布置时，应严格按照国家相关标准和规范进行设计和施工，确保管道的质量和安全。

同时，还要考虑到工艺的特殊要求，根据具体情况进行适当的调整和优化。

2. 管线布置应合理安排管道间距和管道高度。

管道间距的设置要考虑到设备的安装和维护空间，以及人员的通行需求。

管道高度的设置要考虑到设备的高度和操作的便利性，避免出现高度过低或过高的情况。

3. 管线布置应根据流体的性质进行。

不同的流体具有不同的性质和要求，因此在进行管线布置时，需要根据流体的性质，选择合适的管道材料和管道直径，并设置相应的阀门和附件，以确保流体的正常运行和控制。

管道布置原则（1）大直径管道应靠近管廊柱子布置；（2）小直径、气体管道、公用工程管道直布置在省廊中间；（3）工艺管道宜布置在与省廊相连接的设备一侧；工艺管道视其两端所连接的设备管口标高可以布置在上层或下层；（4）需设置“Ⅱ”型补偿器的高温管道，应布置在靠近柱子处，且‘Ⅱ”型补偿器宜集中设置；（5）低温介质管道和液化烃管道，不应靠近热管道布置；也不要布置在热管道的正上方；（6）对于双层管廊，气体管道、热管道、公用工程管道、泄压总管、火炬干管、仪表和电气电缆糟架等宜布置在上层；一般工艺管道、腐蚀性介质管道、低温管道等直布置在下层；（7）管廊上管道设计时，应留10％－20％裕量。

管线综合布置的一般原则(1)采用城市统一的坐标和标高系统。

(2)地下管线一般自建筑向道路中心线由近到远敷设。

其一般的顺序为：电讯管、缆一电力电缆一热力管线一煤气管线一给水管线一雨水管线一污水管线(3)为了便利管线综合和管理工作，对各种管线在市政道路下的位置，大中城市一般均有基本定位，各城市可以统一规定各类管线在道路上的方位。

如规定电力电缆、煤气、污水管线布置在道路的东侧或南侧；电讯、热力、给水、雨水管线布置在道路的西侧和北侧。

在作小区管线综合时，规划设计单位宜遵循当地的上述规定，并结合小区实际，统一合理地解决各类管线的位置。

这是小区工程管线综合的关键。

(4)各类地下管线在处理竖向位置时，由地面向下的顺序一般为：电讯管、缆一热力电缆一电力管线一煤气管线一给水管线一雨水管线一污水管线其中，要点是电讯管缆应在其他管线之上，而污水管线则应在其他管线的最下方。

(5)所有管线均应力求短捷，少转变、少交叉，尽量和道路平行或垂直敷设；当管线必须转弯敷设时，其转弯半径应符合有关规定。

(6)当几条管线交叉布置发生矛盾时，一般应以压力流管道避让重力流管道；小管径管道让大管径管道；技术要求低的管线让技术要求高的管线；新建管线让已建的永久管线。

(7)所有管线提倡直埋，除明沟排(雨)水外，一般不做地下管沟如电缆沟、暖气沟等：地下管线的上部覆土深度应符合地下管线最小覆土深度表(见表2 -3 - 21)的要求。

管道布置的原则和方法一管道布置设计的主要原则由于化工产品种类繁多，生产操作条件不一，输送介质性质复杂。

因此，管道布置与安装应根据工艺流程的要求、操作条件、输送物料的性质、管径大小等，并结合设备布置、建筑物及构筑物的情况进行综合考虑，使管道能充分满足生产要求，保证安全生产，便于操作维修，而且还要整齐美观。

(一) 物料因素输送有毒或有腐蚀性介质的管道，不得在人行道上空设置阀体、伸缩器、法兰等，若与其他管道并列时应在外侧或下方安装。

输送易燃、易爆介质的管道不应敷设在生活间、楼梯和走廊等处，一般应配置安全阀、防爆膜、阻火器、水封等防火防爆安全装置，并应采取可靠的接地措施；易燃易爆及有毒介质的放空管应引至室外指定地点或高出层面2m以上。

管道敷设应有坡度，以免管内或设备内积液，坡度方向一般为顺介质流动方向，但也有与介质流动方向相反的情况，如氨压缩机的吸入管道应有≥o．005的逆向坡度，坡向蒸发器；其排气管道应有o．01一o．02的顺向坡度，坡向油分离器。

管道坡度一般为：蒸汽0.002—0.005 蒸汽冷凝水0.003冷冻盐水0.005 压缩空气0．004真空0.003 清净下水0．005生产废水0.001 一般气体易流动液体0.005黏度大的液体可取0.01，含固体颗粒的流体最大可取0.05。

长距离输送蒸汽的管道要在一定距离处安装疏水阀，以排除冷凝水。

冷热流体应相互避开，不能避开时，冷管在下，热管在上；塑料管或衬胶管应避开热管。

(二) 施工、操作与维修管道尽量架空敷设，平行成列走直线，少拐弯(应做自然补偿，方便安装、检修、操作除外)、少交叉以减少管架的数量；并列管线上的阀门应尽量错开排列；从主管上引出支管时，气体管从上方引出，液体管从下方引出。

管道应尽量集中敷设，在穿墙和楼板时特别要注意此段管道不应有焊缝。

管道应尽可能沿墙壁安装，为便于安装、检修和防止变形后挤压，管道之间、管道与墙壁之间应保持一定的距离。

平行管道间最突出物间的距离不能小于50～80mm，管道最突出部分距墙壁、管架边和柱边不能小于lOOmm。

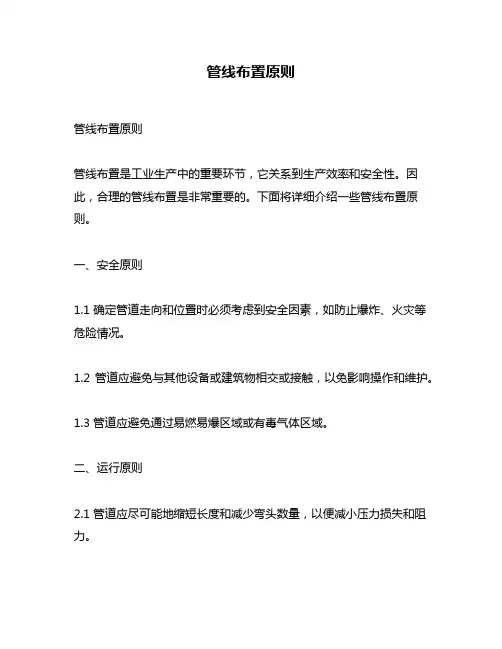

管线布置原则
管线布置原则
管线布置是工业生产中的重要环节，它关系到生产效率和安全性。

因此，合理的管线布置是非常重要的。

下面将详细介绍一些管线布置原则。

一、安全原则
1.1 确定管道走向和位置时必须考虑到安全因素，如防止爆炸、火灾等危险情况。

1.2 管道应避免与其他设备或建筑物相交或接触，以免影响操作和维护。

1.3 管道应避免通过易燃易爆区域或有毒气体区域。

二、运行原则
2.1 管道应尽可能地缩短长度和减少弯头数量，以便减小压力损失和阻力。

2.2 管道应尽可能地保持水平或倾斜度小于3%。

如果必须上升，则应在上升前加装空气阀门以排除空气，并在下降前加装排水阀门以排除水分。

2.3 在长距离输送时，应根据流量大小选择适当的直径，以确保流量稳定。

三、维护原则
3.1 管道应设置检修孔或检查井，以便维护和清洁。

3.2 管道应设置排气孔或排气阀门，以便排除管道内的空气。

3.3 管道应设置放水孔或放水阀门，以便排除管道内的水分。

四、经济原则
4.1 管道的直径应根据流量大小选择适当的规格。

过大的管径会增加成本，而过小的管径会增加压力损失。

4.2 管道应尽可能地减少弯头数量和长度，以减少材料和安装成本。

4.3 管道应尽可能地利用现有设备和建筑物，以减少新设备和建筑物的
投资。

五、美观原则
5.1 管道应尽可能地隐藏在墙壁、地面或天花板等隐蔽处，以保持场所整洁美观。

5.2 管道颜色应与周围环境协调一致，避免突兀感。

5.3 在必要时可以采用覆盖物或保护罩等措施来保护管道，并使其更美观。

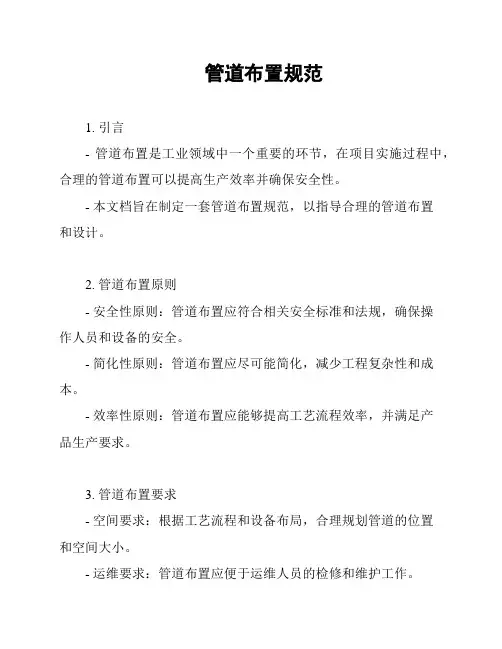

管道布置规范1. 引言- 管道布置是工业领域中一个重要的环节，在项目实施过程中，合理的管道布置可以提高生产效率并确保安全性。

- 本文档旨在制定一套管道布置规范，以指导合理的管道布置和设计。

2. 管道布置原则- 安全性原则：管道布置应符合相关安全标准和法规，确保操作人员和设备的安全。

- 简化性原则：管道布置应尽可能简化，减少工程复杂性和成本。

- 效率性原则：管道布置应能够提高工艺流程效率，并满足产品生产要求。

3. 管道布置要求- 空间要求：根据工艺流程和设备布局，合理规划管道的位置和空间大小。

- 运维要求：管道布置应便于运维人员的检修和维护工作。

- 安全要求：管道布置应遵循防火、防爆等安全规范，并确保紧急情况下的应急通道畅通。

- 准确性要求：管道布置需精确定位和标识，避免误操作和事故发生。

4. 设计和布置步骤1. 工艺分析：根据生产工艺流程进行详细分析，确定各个步骤的管道连接需求。

2. 设备布局：结合工艺流程和设备布局，确定主要设备和管道的相对位置。

3. 空间分配：根据工艺流程和设备布局确定需要留出的空间，确定管道的布置方式。

4. 材料选择：根据流体性质、温度、压力等因素，选择合适的管道材料。

5. 管道分析：进行管道系统的分析和计算，以确保流体在管道中的流动和压力符合要求。

6. 布置设计：根据上述步骤确定管道的布置设计方案，包括管道走向、支撑方式等。

7. 安全考虑：对布置设计方案进行安全评估，确保符合相关安全标准和法规要求。

8. 完善细节：对管道布置方案进行进一步优化和细化，确保各个细节合理和完善。

5. 结论- 管道布置规范的制定和实施是确保工业项目的顺利运行和生产安全的重要步骤。

- 合理的管道布置可以提高生产效率、减少工程复杂性，并确保操作人员和设备的安全。

- 根据本文档提供的管道布置规范，工程设计人员可以制定合理的管道布置方案。

（以上内容仅供参考，具体实施时请结合实际情况进行具体规划）。
