下载文档原格式
典型铝合金熔炼工艺∙2013-11-19 11:18:57∙来源：中铝网∙我要评论随着科学技术的发展，汽车、造船、航空、航天及其他制造业对铝合金铸件的品质要求也愈来愈高，除了保证化学成分、力学性能和尺寸精度外，不允许铸件有气孔、缩孔等缺陷。
而铝合金的熔炼则是铸件生产过程中的一个很重要的工序。
多年来的生产经验证明，熔炼工艺过程控制不严，铸件很容易产生针孔、氧化夹渣、缩松等缺陷，直接影响铸件质量。
因此，要想获得优质铝合金铸件，必须严格控制熔炼工艺。
一、熔炼前的准备1.严格控制炉料质量。
炉料质量是铸造生产的源头，直接影响到最终铸件的质量，成分不合格导致产品成批性报废。
因此，要高度重视。
必须做到:①严格控制炉料中新旧炉料的比例，回炉料所占炉料质量百分比应小于等于70%;②保证炉料干净，炉料需经吹砂后使用;③三等回炉料枷浇冒口匀使用前应经重熔精炼处理;④炉料应充分预热，去除水分、油污等杂质;⑤由于铭合金有铝硅类、铝铜类、铝镁类等合金，合金牌号较多，使用的元素也比较多，且互相影响，要求严格管理，不可混料;⑥配料、称量要准确，比如ZL104合金，考虑到除气、排渣及变质过程中的损耗，Mg元素应在实际配料时多加炉料质量的0.02%-0.03%，才能保证铸件的化学成分。
2.熔炼工具。
熔炼使用的址涓及熔炼工具须清理干净且涂上涂料，以保证使用时与铝合金有效隔离，减少合金液受到杂质污染，并且需要充分预热，址涓要烘烤至暗红色再加入炉料熔炼，以防水蒸气带入合金中使合金的气体增加、针孔度增加。
3.其他工作。
严格按已制订好的工艺规范作好覆盖剂、精炼剂及变质剂的准备工作。
二、熔炼操作熔炼步骤如下。
①装料。
在预热后的柑A中装入预制合金锭、优质回炉料，再加中fol合金，最后加合金元素。
②温度控制。
严格控制铝合金熔炼的温度，只有合适的温度才能获得高质量的合金液，避免过热。
若温度过高，会加大合金中各种元素的氧化烧损，引起合金中化学成分的变化。
熔炼岗位安全操作注意事项1.作业前要穿戴好一切劳动保护用品;2.入炉操作所使用的各种耙、铲、取样勺、净化管等铁制工具使用前必须要经过充分预热后方可使用;3.配料所使用的镁锭和中间合金及入炉的部分工艺废料,如果受潮时,必须先进行充分预热后方可再加入炉内铝水中;4.要正确指挥引导出铝运输车进入和退出作业场所;天车挂钩吊包时,如需人工协助时,只允许手托钩头下部外侧,以防止挤伤发生;5.铝水抬包向炉流槽中倾倒铝液时,要操作平稳、缓慢进行,严禁快速倾倒铝液,以防铝液溅出伤人;6.向熔炼炉或静置炉内铝液中加入固体铝时,一定要戴好眼镜,两米以内不准有人观看和通过;加入的固体铝必须干燥,而且应沿炉门内斜坡徐徐加入;7.从炉内向外扒渣时,扒出的渣子要放入渣箱中吊走或扒出后立即摊开降温,以防止渣子燃烧;8.不允许在天车吊物下面站立或通行,听到天车铃响,应立即躲闪;9.首先开启炉门电机,炉门开启指示灯电亮;然后开启助燃风机开关,系统延时10-30秒,对空气压力和燃气压力进行检测,如有异常会立即发出声光报警;按助燃风机开启按钮,助燃风机开启指示灯点亮;10.开启燃烧器点火开关,比例马达会从低位到高位进行60-120秒的吹扫过程,完毕后比例马达回归到低位,系统进入自动点火状态;11.在转炉倒料过程中,操作者不得脱离现场,以防出现跑炉;在灌铝或倒炉前要先检查炉眼塞子是否堵严,以防出现炉眼渗铝现象;12.在炉台上多人同时作业时,要注意做好协调和配合,以防铁制工具碰撞伤人;13.静置炉内铝液应低于炉门槛下50mm以下,不可倒铝太满以防在搅拌、精炼、扒渣等过程中铝液溢出伤人;14.工作现场不得堆放与工作无关的工具及物品,要保持现场整洁,做到工完场清;15.当发生人身及设备事故时,要立即在班长带领下进行抢救处理,并及时汇报车间、调度室和厂部领导;。
铝合金熔炼过程注意事项
以下是 8 条关于铝合金熔炼过程注意事项：
1. 投料可不能瞎搞啊！就像炒菜一样，你得按顺序放食材，铝合金熔炼的原料投放也得有讲究。
要是乱投一气，那可不得了！比如把一些杂质很多的料先扔进去，那不是给自己找麻烦嘛！
2. 温度控制多重要啊！这就好比蒸馒头火候得掌握好，温度太高或太低，铝合金的质量能好吗？你想想，要是温度乱来，最后出来的铝合金不成了“怪胎”啦！
3. 搅拌得用心呐！你拌沙拉知道得搅拌均匀吧，铝合金熔炼时搅拌也得下功夫。
不认真搅拌，那成分能均匀分布吗？那最后的产品能合格吗？
4. 精炼这一步可别小瞧了呀！就像给水果削皮，把那些不好的东西去掉，铝合金熔炼中的精炼不做好，那后面的麻烦可大了去啦！咱可不能在这上面偷懒哦！
5. 扒渣的时候得仔细哟！你扫地总得把垃圾都扫干净吧，扒渣不仔细，那些杂质不就留在里面啦？到时候可别埋怨产品质量不行啊！
6. 注意熔炼时间啊，你煮饺子还知道煮多久合适呢，熔炼时间过长或过短能行？这可不是闹着玩的，时间把握不好，一切都白搭呀！
7. 设备的维护很关键呐！就好比你的爱车，不保养能行吗？熔炼设备不好好维护，关键时刻掉链子，那可就糟糕啦！
8. 安全绝对不能忘啊！这是头等大事，就像过马路要看红绿灯一样。
操作过程中不注意安全，出了事后悔都来不及哟！
总之，铝合金熔炼过程每一步都得认真对待，一点都马虎不得呀！。

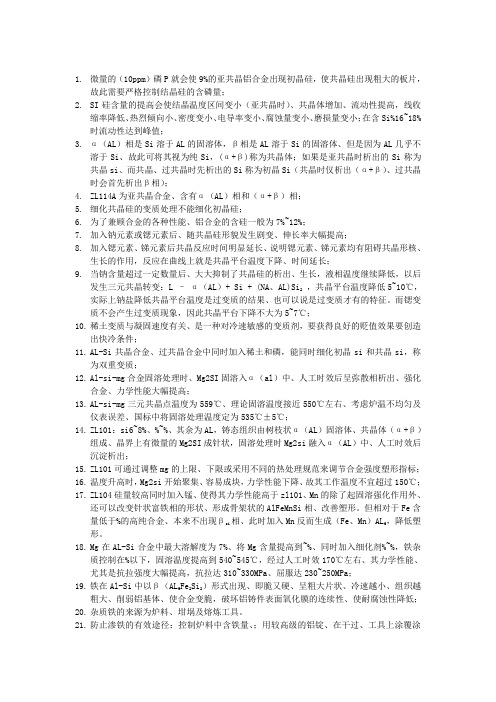

1.微量的（10ppm）磷P就会使9%的亚共晶铝合金出现初晶硅，使共晶硅出现粗大的板片，故此需要严格控制结晶硅的含磷量；2.SI硅含量的提高会使结晶温度区间变小（亚共晶时）、共晶体增加、流动性提高，线收缩率降低、热烈倾向小、密度变小、电导率变小、腐蚀量变小、磨损量变小；在含Si%16~18%时流动性达到峰值；3.α（AL）相是Si溶于AL的固溶体，β相是AL溶于Si的固溶体、但是因为AL几乎不溶于Si、故此可将其视为纯Si，(α+β)称为共晶体；如果是亚共晶时析出的Si称为共晶si、而共晶、过共晶时先析出的Si称为初晶Si（共晶时仅析出（α+β）、过共晶时会首先析出β相）；4.ZL114A为亚共晶合金、含有α（AL）相和（α+β）相；5.细化共晶硅的变质处理不能细化初晶硅；6.为了兼顾合金的各种性能、铝合金的含硅一般为7%~12%；7.加入钠元素或锶元素后、随共晶硅形貌发生剧变、伸长率大幅提高；8.加入锶元素、锑元素后共晶反应时间明显延长、说明锶元素、锑元素均有阻碍共晶形核、生长的作用，反应在曲线上就是共晶平台温度下降、时间延长；9.当钠含量超过一定数量后、大大抑制了共晶硅的析出、生长，液相温度继续降低，以后发生三元共晶转变：L –α（AL）+ Si + (NA、AL)Si2，共晶平台温度降低5~10℃，实际上钠盐降低共晶平台温度是过变质的结果、也可以说是过变质才有的特征。
而锶变质不会产生过变质现象，因此共晶平台下降不大为5~7℃；10.稀土变质与凝固速度有关、是一种对冷速敏感的变质剂，要获得良好的贬值效果要创造出快冷条件；11.AL-Si共晶合金、过共晶合金中同时加入稀土和磷，能同时细化初晶si和共晶si，称为双重变质；12.Al-si-mg合金固溶处理时、Mg2SI固溶入α（al）中、人工时效后呈弥散相析出、强化合金、力学性能大幅提高；13.AL-si-mg三元共晶点温度为559℃、理论固溶温度接近550℃左右、考虑炉温不均匀及仪表误差、国标中将固溶处理温度定为535℃±5℃；14.ZL101：si6~8%、%~%、其余为AL，铸态组织由树枝状α（AL）固溶体、共晶体（α+β）组成、晶界上有微量的Mg2SI成针状，固溶处理时Mg2si融入α（AL）中、人工时效后沉淀析出；15.ZL101可通过调整mg的上限、下限或采用不同的热处理规范来调节合金强度塑形指标；16.温度升高时，Mg2si开始聚集、容易成块，力学性能下降、故其工作温度不宜超过150℃；17.ZL104硅量较高同时加入锰、使得其力学性能高于zl101、Mn的除了起固溶强化作用外、还可以改变针状富铁相的形状、形成骨架状的AlFeMnSi相、改善塑形。
铝合金熔炼工艺流程和操作工艺(一)装料熔炼时，装入炉料的顺序和方法不仅关系到熔炼的时间、金属的烧损、热能消耗，还会影响到金属熔体的质量和炉子的使用寿命。
装料的原则有：1、装炉料顺序应合理。
正确的装料要根据所加入炉料性质与状态而定，而且还应考虑到最快的熔化速度，最少的烧损以及准确的化学成分控制。
装料时，先装小块或薄片废料，铝锭和大块料装在中间，最后装中间合金。
熔点易氧化的中间合金装在中下层。
所装入的炉料应当在熔池中均匀分布，防止偏重。
小块或薄板料装在熔池下层，这样可减少烧损，同时还可以保护炉体免受大块料的直接冲击而损坏。
中间合金有的熔点高，如AL-NI和AL-MN合金的熔点为750-800℃，装在上层，由于炉内上部温度高容易熔化，也有充分的时间扩散；使中间合金分布均匀，则有利于熔体的成分控制。
炉料装平，各处熔化速度相差不多这样可以防止偏重时造成的局部金属过热。
炉料应进量一次入炉，二次或多次加料会增加非金属夹杂物及含气量。
2、对于质量要求高的产品（包括锻件、模锻件、空心大梁和大梁型材等）的炉料除上述的装料要求外，在装料前必须向熔池内撒20-30kg粉状熔剂，在装炉过程中对炉料要分层撒粉状熔剂，这样可提高炉体的纯洁度，也可以减少损耗。
3、电炉装料时，应注意炉料最高点距电阻丝的距离不得少于100mm，否则容易引起短路。
熔化炉料装完后即可升温。
熔化是从固态转变为液态的过程。
这一过程的好坏，对产品质量有决定性的影响。
A、覆盖熔化过程中随着炉料温度的升高，特别是当炉料开始熔化后，金属外层表面所覆盖的氧化膜很容易破裂，将逐渐失去保护作用。
气体在这时候很容易侵入，造成内部金属的进一步氧化。
并且已熔化的液体或液流要向炉底流动，当液滴或液流进入底部汇集起来时，其表面的氧化膜就会混入熔体中。
所以为了防止金属进一步氧化和减少进入熔体的氧化膜，在炉料软化下塌时，应适当向金属表面撒上一层粉状熔剂覆盖，其用量见表。
这样也可以减少熔化过程中的金属吸气。
6063铝合金熔炼工艺及注意事项熔炼工艺：1.原料准备：选用优质的铝锭和铝合金废料作为原料，将其进行清洁和分类，去除杂质和氧化物等。
2.预处理：铝锭和废料经过预处理后，可减少杂质对合金的影响。
其中包括破碎、分选、清洗等工艺。
3.熔炼：将铝锭和废料放入熔炼炉中，加入适量的溶剂。
在熔炼过程中，要控制炉内温度、浇注速率和搅拌力度，确保铝材的质量。
4.净化处理：在熔炼过程中，会产生夹杂物和气体，需要进行净化处理。
可以采用浮渣、气体冒泡、过滤等方法，去除夹杂物和气泡。
5.成组浇注：熔炼好的铝液倒入成组浇注机中，控制浇注速度和温度，保证铝材成型的一致性。
6.冷却：铝材在浇注后会进行自然冷却或控制冷却，使其达到所需的硬度和结构。
注意事项：1.温度控制：熔炼过程中，要严格控制炉内温度，避免过高或过低。
过高的温度可能导致铝材液化不彻底，过低的温度可能导致铝材质量下降。
2.去除杂质：在熔炼前要将铝锭和废料进行清洁和分类，去除杂质。
杂质会影响铝材的强度和耐腐蚀性能。
3.合金配比：根据所需铝材的性能要求，合理选择合金元素的种类和配比。
不同的合金元素会对铝材的性能产生不同的影响。
4.浇注速度控制：控制浇注速度可以影响铝材的凝固结构和性能。
过快的浇注速度可能导致气孔和夹杂物的产生，过慢可能导致铝材凝固不完全。
5.存储和运输：熔炼好的铝材应妥善存储和运输，防止氧化和污染。
可以采取包装、封存等方法，确保铝材的质量。
总结：6063铝合金的熔炼过程需要严格控制原料、温度、杂质和合金配比等因素，以获得高质量的铝材。
在熔炼过程中要保证操作规范、设备正常，严格按工艺要求操作。
只有在科学合理的熔炼工艺下，才能获得优质的6063铝合金材料。
微量的(ioppm 磷P 就会使9%的亚共晶铝合金出现初晶硅， 使共晶硅出现粗大的板片， 故此需要严格控制结晶硅的含磷量； SI 硅含量的提高会使结晶温度区间变小(亚共晶时) 、共晶体增加、流动性提高，线收 缩率降低、热烈倾向小、密度变小、电导率变小、腐蚀量变小、磨损量变小；在含 Si%16~18% 时流动性达到峰值；a( AL )相是Si 溶于AL 的固溶体，B 相是 AL 溶于Si 的固溶体、但是因为 AL 几乎不 溶于Si 、故此可将其视为纯 Si , ( a + 3 )称为共晶体；如果是亚共晶时析出的 Si 称为 共晶si 、而共晶、过共晶时先析出的 Si 称为初晶Si (共晶时仅析出(a +3)、过共晶 时会首先析出3相) ；ZL114A 为亚共晶合金、含有a( AL )相和(a +3)相； 细化共晶硅的变质处理不能细化初晶硅； 为了兼顾合金的各种性能、铝合金的含硅一般为 7%~12%；加入钠元素或锶元素后、随共晶硅形貌发生剧变、伸长率大幅提高； 加入锶元素、 锑元素后共晶反应时间明显延长、 说明锶元素、 锑元素均有阻碍共晶形核、 生长的作用，反应在曲线上就是共晶平台温度下降、时间延长； 当钠含量超过一定数量后、大大抑制了共晶硅的析出、生长，液相温度继续降低，以后 发生三元共晶转变：L - a( AL ) + Si + (NA 、AL)Si 2 ,共晶平台温度降低 5~10 C, 实际上钠盐降低共晶平台温度是过变质的结果、也可以说是过变质才有的特征。
而锶变 质不会产生过变质现象，因此共晶平台下降不大为 5~7C ； 稀土变质与凝固速度有关、是一种对冷速敏感的变质剂，要获得良好的贬值效果要创造 出快冷条件；AL-Si 共晶合金、过共晶合金中同时加入稀土和磷，能同时细化初晶si 和共晶 si ，称为双重变质； Al-si-mg 合金固溶处理时、 Mg2SI 固溶入a( al )中、人工时效后呈弥散相析出、强化合金、力学性能大幅提高；AL-si-mg 三元共晶点温度为 559C 、理论固溶温度接近 550 C 左右、考虑炉温不均匀及 仪表误差、国标中将固溶处理温度定为535C± 5C; ZL101: Si6~8%、％~%其余为AL ,铸态组织由树枝状a( AL )固溶体、共晶体(a +3) 组成、晶界上有微量的 Mg2SI 成针状，固溶处理时 Mg2si 融入a( AL )中、人工时效后 沉淀析出；ZL101可通过调整 mg 的上限、下限或采用不同的热处理规范来调节合金强度塑形指标； 温度升高时，Mg2si 开始聚集、容易成块，力学性能下降、故其工作温度不宜超过 150 C ； ZL104硅量较高同时加入锰、 使得其力学性能高于 ZI101、Mn 的除了起固溶强化作用外、 还可以改变针状富铁相的形状、形成骨架状的 AlFeMnSi 相、改善塑形。
典型铝合金熔炼工艺∙2013-11-19 11:18:57∙来源：中铝网∙我要评论随着科学技术的发展，汽车、造船、航空、航天及其他制造业对铝合金铸件的品质要求也愈来愈高，除了保证化学成分、力学性能和尺寸精度外，不允许铸件有气孔、缩孔等缺陷。
而铝合金的熔炼则是铸件生产过程中的一个很重要的工序。
多年来的生产经验证明，熔炼工艺过程控制不严，铸件很容易产生针孔、氧化夹渣、缩松等缺陷，直接影响铸件质量。
因此，要想获得优质铝合金铸件，必须严格控制熔炼工艺。
一、熔炼前的准备1.严格控制炉料质量。
炉料质量是铸造生产的源头，直接影响到最终铸件的质量，成分不合格导致产品成批性报废。
因此，要高度重视。
必须做到:①严格控制炉料中新旧炉料的比例，回炉料所占炉料质量百分比应小于等于70%;②保证炉料干净，炉料需经吹砂后使用;③三等回炉料枷浇冒口匀使用前应经重熔精炼处理;④炉料应充分预热，去除水分、油污等杂质;⑤由于铭合金有铝硅类、铝铜类、铝镁类等合金，合金牌号较多，使用的元素也比较多，且互相影响，要求严格管理，不可混料;⑥配料、称量要准确，比如ZL104合金，考虑到除气、排渣及变质过程中的损耗，Mg元素应在实际配料时多加炉料质量的0.02%-0.03%，才能保证铸件的化学成分。
2.熔炼工具。
熔炼使用的址涓及熔炼工具须清理干净且涂上涂料，以保证使用时与铝合金有效隔离，减少合金液受到杂质污染，并且需要充分预热，址涓要烘烤至暗红色再加入炉料熔炼，以防水蒸气带入合金中使合金的气体增加、针孔度增加。
3.其他工作。
严格按已制订好的工艺规范作好覆盖剂、精炼剂及变质剂的准备工作。
二、熔炼操作熔炼步骤如下。
①装料。
在预热后的柑A中装入预制合金锭、优质回炉料，再加中fol合金，最后加合金元素。
②温度控制。
严格控制铝合金熔炼的温度，只有合适的温度才能获得高质量的合金液，避免过热。
若温度过高，会加大合金中各种元素的氧化烧损，引起合金中化学成分的变化。
铝合金熔炼方法1. 你知道铝合金熔炼可不简单呢！就像做菜一样，得掌握好各种调料和火候。
比如说吧，咱得把各种原材料精确地配比好，这可不是随便乱来的呀！要是弄错了，那可就出大问题啦！2. 铝合金熔炼要特别注意温度哦！这就好比烧开水，温度低了水不开，温度太高又容易出危险。
你想想，要是温度控制不好，那铝合金的质量能好吗？肯定不行呀！3. 哎呀呀，熔炼过程中搅拌也很重要呢！就跟搅拌鸡蛋似的，得均匀到位。
不然的话，有些地方没熔好，有些地方又过度了，这可咋整呀！比如那次我看到有人没搅拌好，结果那铝合金的性能就差了好多呢！4. 你们知道吗，选择合适的熔炼设备也超级关键啊！这就跟战士上战场要有好武器一样。
要是设备不行，怎么能炼出高质量的铝合金呢？咱得认真挑选呀！就像上次小王选错了设备，可费了好大劲呢！5. 铝合金熔炼的时候杂质去除可不能马虎啊！这就像打扫房间，得把脏东西都清理干净。
要是杂质还在里面，那铝合金不就不纯净了吗？想想都觉得可怕呢！6. 嘿！还要注意熔炼环境的安全呢！这可不是开玩笑的呀。
要是出了什么安全事故，那可不得了。
就跟走钢丝一样，得小心翼翼的。
上次听说别的地方因为不注意安全出了事儿，咱可不能重蹈覆辙啊！7. 铝合金熔炼的时间把握也很有讲究呢！不能太短也不能太长。
这跟跑步一样，太快或太慢都不行。
要是时间不对，那效果可就差远了呀！以前就有因为时间没把握好导致失败的例子呢！8. 哇哦，对铝合金熔炼的知识掌握也要扎实呀！就好像建房子要有牢固的基础。
不懂这些知识，怎么能炼好铝合金呢？这不是瞎搞嘛！比如那次小李就是因为知识不足闹了笑话呢！9. 总之，铝合金熔炼真是一门大学问呀！要把每一个环节都做好，才能得到高质量的铝合金。
咱可不能马虎，得用心对待呀！。
铝合金熔炼与铸造铝合金是一种常见且广泛使用的金属材料，具有较低的密度、良好的导热性和耐腐蚀性，因此在许多行业中得到了广泛的应用。
铝合金的熔炼和铸造是制造铝合金制品的关键步骤。
本文将介绍铝合金熔炼和铸造的基本原理、工艺和注意事项。
一、铝合金熔炼1.1 熔炼原理铝合金熔炼的主要原理是将铝及其他合金元素加热至其熔点，使其融化成液态，以便进行后续的铸造工艺。
铝的熔点较低，约为660°C，因此相对较容易熔化。
而其他合金元素的加入可以改变铝合金的性质，例如提高其强度、耐腐蚀性或者改善加工性能。
1.2 熔炼工艺铝合金熔炼工艺一般分为两种：批量熔炼和连续熔炼。
批量熔炼是将一定量的铝和其他合金元素加入炉内，通过加热熔化成液态，并进行充分混合。
这种方法适用于小规模生产，常用的炉型有电阻炉和燃气炉。
而连续熔炼是将铝合金材料加入熔炉的顶部，通过炉内的加热和熔化过程，使得底部的液态铝合金不断流出。
这种方法适用于大规模生产，常用的炉型有回转炉和隧道炉。
1.3 熔炼注意事项在铝合金的熔炼过程中，需要注意以下几个方面。
首先，炉内的温度需要控制在适当的范围内，以避免过度燃烧或者过度冷却。
其次，需要保持良好的熔炼环境，防止氧气、水分或杂质等对炉内材料的影响。
最后，在加入其他合金元素时，需要根据配比和工艺要求进行准确的添加，以保证最终铝合金的性能。
二、铝合金铸造2.1 铸型设计铝合金铸造的第一步是进行铸型设计。
铸型设计的目的是根据最终产品的形状和要求，确定合适的铸造方法和材料，以及适当的铸型结构。
常见的铸型结构有砂型、金属型和陶瓷型等。
其中砂型是最常用的铸造方法，可以应用于各种形状和尺寸的产品。
2.2 铸造工艺铝合金的铸造工艺可以分为传统铸造和压铸两种。
传统铸造是将熔融的铝合金液体倒入铸型中，并通过自然冷却形成最终产品。
这种方法适用于小批量生产，但精度和表面光滑度相对较低。
压铸是将高压液压机将铝合金液体注入铸型中，通过压力传递和快速冷却，实现快速成型。
铝合金熔炼注意事项笔记公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]铝合金熔炼注意事项1.微量的（10ppm）磷P就会使9%的亚共晶铝合金出现初晶硅，使共晶硅出现粗大的板片，故此需要严格控制结晶硅的含磷量；2.SI硅含量的提高会使结晶温度区间变小（亚共晶时）、共晶体增加、流动性提高，线收缩率降低、热烈倾向小、密度变小、电导率变小、腐蚀量变小、磨损量变小；在含Si%16~18%时流动性达到峰值；3.α（AL）相是Si溶于AL的固溶体，β相是AL溶于Si的固溶体、但是因为AL几乎不溶于Si、故此可将其视为纯Si，(α+β)称为共晶体；如果是亚共晶时析出的Si称为共晶si、而共晶、过共晶时先析出的Si称为初晶Si（共晶时仅析出（α+β）、过共晶时会首先析出β相）；4.ZL114A为亚共晶合金、含有α（AL）相和（α+β）相；5.细化共晶硅的变质处理不能细化初晶硅；6.为了兼顾合金的各种性能、铝合金的含硅一般为7%~12%；7.加入钠元素或锶元素后、随共晶硅形貌发生剧变、伸长率大幅提高；8.加入锶元素、锑元素后共晶反应时间明显延长、说明锶元素、锑元素均有阻碍共晶形核、生长的作用，反应在曲线上就是共晶平台温度下降、时间延长；9.当钠含量超过一定数量后、大大抑制了共晶硅的析出、生长，液相温度继续降低，以后发生三元共晶转变：L –α（AL）+ Si + (NA、AL)Si2，共晶平台温度降低5~10℃，实际上钠盐降低共晶平台温度是过变质的结果、也可以说是过变质才有的特征。
而锶变质不会产生过变质现象，因此共晶平台下降不大为5~7℃；10.稀土变质与凝固速度有关、是一种对冷速敏感的变质剂，要获得良好的贬值效果要创造出快冷条件；11.AL-Si共晶合金、过共晶合金中同时加入稀土和磷，能同时细化初晶si和共晶si，称为双重变质；12.Al-si-mg合金固溶处理时、Mg2SI固溶入α（al）中、人工时效后呈弥散相析出、强化合金、力学性能大幅提高；13.AL-si-mg三元共晶点温度为559℃、理论固溶温度接近550℃左右、考虑炉温不均匀及仪表误差、国标中将固溶处理温度定为535℃±5℃；14.ZL101：si6~8%、%~%、其余为AL，铸态组织由树枝状α（AL）固溶体、共晶体（α+β）组成、晶界上有微量的Mg2SI成针状，固溶处理时Mg2si融入α（AL）中、人工时效后沉淀析出；15.ZL101可通过调整mg的上限、下限或采用不同的热处理规范来调节合金强度塑形指标；16.温度升高时，Mg2si开始聚集、容易成块，力学性能下降、故其工作温度不宜超过150℃；17.ZL104硅量较高同时加入锰、使得其力学性能高于zl101、Mn的除了起固溶强化作用外、还可以改变针状富铁相的形状、形成骨架状的AlFeMnSi相、改善塑形。
但相对于Fe含量低于%的高纯合金、本来不出现βsi相、此时加入Mn反而生成（Fe、Mn）AL6，降低塑形。
18.Mg在AL-Si合金中最大溶解度为7%、将Mg含量提高到~%、同时加入细化剂%~%，铁杂质控制在%以下，固溶温度提高到540~545℃，经过人工时效170℃左右、其力学性能、尤其是抗拉强度大幅提高，抗拉达310~330MPa、屈服达230~250MPa；19.铁在Al-Si中以β（AL9Fe2Si2）形式出现、即脆又硬、呈粗大片状、冷速越小、组织越粗大、削弱铝基体、使合金变脆，破坏铝铸件表面氧化膜的连续性、使耐腐蚀性降低；20.杂质铁的来源为炉料、坩埚及熔炼工具。
21.防止渗铁的有效途径：控制炉料中含铁量、；用较高级的铝锭、在干过、工具上涂覆涂料、避免铝液长期在铁质坩埚中保温、跑温；22.为消除βsi的有害作用、可在合金中加入锰、铬、钴、钼等元素、形成骨架或块状复杂化合物a)可按Mn/Fe=~的比例加入锰、形成块状AlFeMnSi相，从而削弱Fe的有害作用b)加入%~%，βsi转化为电装的Al5BeFeSi、可消除脆性、但铍价贵、其蒸汽有毒、要慎用c)含铁量超过%的回炉料一般作废铝处理23.砂型铸造时、杂质铁应控制在%以下、可随着过冷速度的提高适当放宽、压铸时、冷速极高、为提高脱模性、铁过低反而不利、可提高到%；24.磷会使亚共晶Al-Si合金出现初晶Si，影响合金组织力学性能；25.磷与残存的钠反应、使变质失效；26.磷在α（Al）、βsi中分配系数极小、富集在βsi表面、封锁了小角度分枝的台阶、抑制了其生长、使βsi技能沿大角度分枝生长、从而引起组织粗大。
27.镁原子半径比铝大13%，固溶处理后、镁融入α(Al)中、α（Al）的点阵发生很大扭曲、力学性能大大提高；28.晶粒越细、枝晶间距越小、屈服强度越高。
29.细晶粒有助于改善补缩、消除缩松、缩孔、防止冷隔，细化有害杂质相等；细化处理是AL-CU、AL-Mg、Al-Zn合金的常用强化手段；30.含钛的铝熔体中加入微量硼、细化作用提高数倍，因其在同样过冷度下能增加钛在铝熔体中的过饱和度、析出更多TiAl3粒子；（假说）31.加入微量硼可延缓Ti的衰退；32.加入钛、硼的熔体中如含有或加入锆、铬、锰等元素，将减弱甚至失去细化效果，谓之“中毒”。
33.不同形状的TiAl3的形成条件及细化作用:a)小平面块状：低温速冷时形成、细化效果好、作用快，但易溶解、衰退较快，适用于型材厂做成线盘条细化剂、直接加在熔炉的溜槽中使用；b)片状：高温、缓冷时形成，细化作用弱、但衰退较慢；c)花瓣状：高温快速冷却时形成:细化效果不如块状、作用慢、但衰退也慢，适用于铸造厂，直接加入溶炉中进行细化处理；34.当合金元素含量相同时、合金元素的体收缩率越大、铸件中的缩孔、缩松的体积也越大。
35.当合金元素含量向同时、它们的线膨胀系数越大、则合金的线膨胀系数越大、线收缩率也相应地大、铸造件越容易产生裂纹、变形、挠曲等缺陷；36.浇铸前的夹杂称为一次夹杂、浇铸过程中的夹杂称为二次夹杂，二次夹杂分为两类、第一类是分布不均匀的大块夹杂物、危害性很大、使基体不连续、是因其渗漏或成为腐蚀的根源，第二类夹杂成弥散状、在低倍显微组织中不易发现、铸件凝固时称为旗袍的形核基底、生成针孔，这一类氧化夹杂很难在精炼时彻底清除。
37.在所有的炉气中、只有氢能大量的溶解于滤液中、在铝合金中的气体中，氢占85%以上，故此一般称的铝合金“含气量”即是“含氢量”；38.溶于铝液中的氢气有自铝液内部向大气中扩散逸出的倾向，实际铝液中的氢和氧化夹杂主要源于铝液与炉气中的水汽反应。
39.分子态的氢并不能直接溶入铝液中、只有离解成原子态的氢才能溶入铝液中、这可以从纯净的氢气氛中熔炼铝液、铸件中并不出现针孔的实验中得到证明；40.铝锭与大气中的水汽接触会产生AL(OH)3（s），其长在铝锭表面、组织疏松、对铝合金没有保护作用、俗称铝锈；铝锭不宜储存潮湿的库房或露天堆放，对于已生铝锈的铝锭、投入熔炉前要彻底清除铝锈、否则无论熔炼工艺多严格也、也不容易获得高质量的铝液；41.一切进入熔池的炉料、工具、溶剂等都必须按规定预热、除去表面吸附的水汽，含有结晶水的溶剂必须预熔脱水、炉称要烘干、砂型的水分也应严格控制、以防发生铸型反应、造成废品；42.油污都是由复杂结构的碳氢化合物组成、会与铝液发生反应生成氢、故此要严禁用沾有油污的炉料直接投入熔池中、事先必须进行碱洗处理，清除油污；43.在铝的熔点温度、从液态转变为固态时、氢的溶解度剧烈下降、在铝液中的溶解度达(100g)、在固态中只有（100g），二者相差（100g），相当于%的铝液体积。
44.吕中溶入1ppm的氢、等于%的铝液质量、轻的密度为9*10-5g/cm3、则占有%的铝液体积、相当于（100g）；45.当温度达到沸点、即2057℃时，氢的溶解度趋于零、但一般熔炼条件在700~760℃下、铝液的蒸汽压低于、因此其蒸汽压可忽略不计；46.滤液吸氢可分解为以下几个步骤：a)氢分子撞击到滤液表面b)氢分子在铝液表面离解为氢原子c)氢原子吸附于滤液表面d)氢原子通过扩散溶入铝液中第四步是整个过程的限制环节、它决定吸氢的速度47.氢分压和铝液温度越高、扩散热越小、扩散系数越大、则氢的溶解速度越大；48.铝液中的合金元素、氧化夹杂物对氢的扩散系数有很大影响、通常降低氢的扩散速度；49.铝及其和金中存在三种不同形态的无水氧化铝：γ、η、αa)室温下生成的表面氧化膜由少量结晶型态的γ-AL2O3和非晶态的AL2O3混合物组成，随着温度的上升、非晶态的AL2O3逐渐转化为η-AL2O3和γ-AL2O3、到铝熔点附近温度氧化膜厚度达到、有较高强度，在滤液表面形成一层之谜的氧化膜，隔绝了炉气和铝液的直接接触、阻滞了滤液的氧化和吸气、对铝液起保护作用。
故除了AL-Mg合金外、铝合金可直接在大气中熔炼，不必加覆盖剂，随着静置时间的延长、η-AL2O3全部转化为γ-AL2O3；b)氧化膜只有和铝液接触的一面是致密的、和炉气接触的一面是粗糙的、疏松的、存在着大量的小孔、小孔会吸附水汽和氢，甚至将γ-AL2O3焙烧到890~900℃仍能吸附少量水汽、只有高到900℃以上γ-AL2O3完全转化为α-AL2O3才能完全地脱水，熔炼时搅动滤液、划破连续均匀地覆盖在滤液表面的氧化膜并卷入铝液中、滤液便和氧化膜小孔中的水汽反应，使铝液进一步氧化、生成氧化夹杂、吸入氢气；c)γ-AL2O3、η-AL2O3在600~700℃范围内、吸附水汽和氢的能力最强，因此铝液中的氢有两种形式：溶解氢（90%）和吸附在氧化夹杂缝隙中的氢；通常铝液中氧化夹杂多、则含氢量也多、熔池深处氧化夹杂浓度较高、含氢量也较高；含氢量和AL2O3含量成正比、即渣多气多、渣多难除气，夹杂多、针孔率也随之增加；但AL2O3量低于%后、滤液不在生成气泡、形成针孔，因此要遵循“除渣为主、除气为辅的原则”“除渣是除气的基础”；50.合金元素对铝液氢溶解度的影响：含镁量越高、氢的溶解度越高；反之、硅、铜的含量越高、氢的溶解度越低；51.常用合金元素氧化次序如下：Na、Be、Mg、Al、Ce、Ti、Si、Mn、Zn、Cr、Fe、Ni、Cu，Al以后的元素等在滤液中不失表面活性元素、密度又较大、不富集在铝液表面、被炉气氧化后和AL2O3组成晶尖石型复杂氧化物γ(M e代表Zn、Si等铝后面的元素),这种氧化物仍具有γ-AL2O3的晶格，组织致密、对铝液同样有保护作用；在AL之前的元素在铝液中是表面活性元素、密度又比铝小、富集在铝液表面、优先被炉气氧化，铝液中的Mg含量高于%时、表面氧化膜全部由MgO组成、组织疏松，对铝液不起保护作用，故此需要覆盖剂下熔炼；52.熔炼AL-Mg合金时、BeO填补了疏松组织中的空隙、使这层复合氧化膜的η>1，对铝液能起保护作用，此外 BeO的电阻很大、能阻止电子交换过程，防止镁原子透过表面氧化膜和炉气接触，被进一步氧化、是一种非常有效的防氧化剂；53.加入硫、和镁反应生成MgS、也能成为氧化膜的填充剂、提高氧化膜的保护性；54.在大气中熔炼铝合金、铝液不断被氧化、熔炼时间越长、生成的氧化夹杂越多、吸气也越严重。
