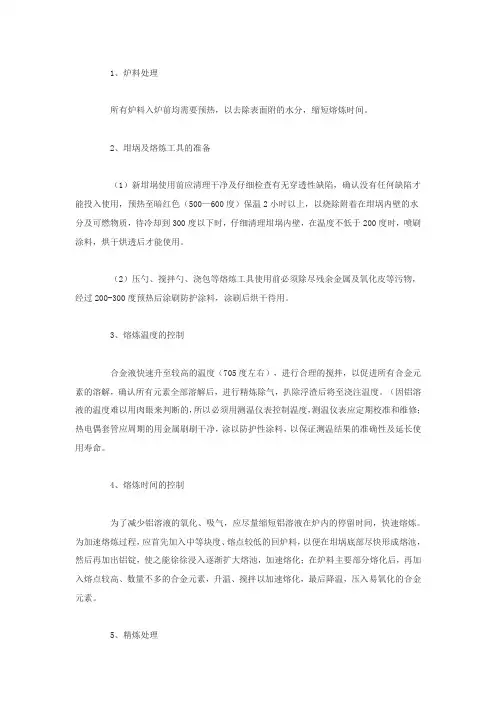

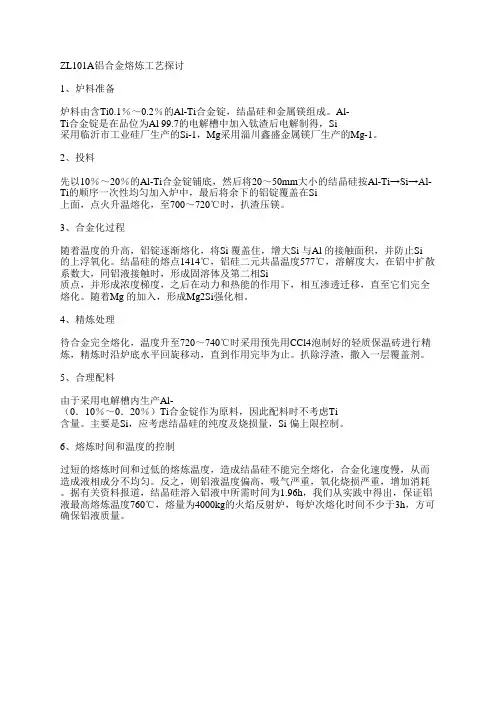

铝合金熔炼工艺1、性能特征目前压铸件数量最多的就是铝合金，它具有重量轻、比强度高，有较高的力学性能和耐腐蚀性能等。
但与锌合金相比，它的铸造性能相对要差，有粘模倾向，在熔炼中更易产生氧化、吸气、偏析、夹渣、结晶粒大等缺陷，铁是铝合金中的有害元素，但铝合金中的含铁量低于0.6%时，在生产过程中容易产生粘模，高于1%时，会使合金中力学性能降低。
铝合金"增铁"的原因主要来自三个方面：1）熔炼过程中，铁和合金接触机会较多，如坩埚、铁勺、浇包、熔炼工具等，它们的表面均应涂上涂料。
2）铁在铝合金熔液中溶解速度随温度升高而增大，铝合金熔炼温度高于750℃时，即称为"铝合金过烧"，这时候铁的溶解速度增大很快。
3）铝合金中的增铁除了温度因素外，还与时间有关，即保温时间越长，增铁量越多，吸气量也增加，因此尽量减少保温时间对合金增铁，吸气的减少都是有利的。
2、铸铁坩埚及熔炼工具、涂料的使用方法铸铁坩埚及工具预热至120～200℃后，在其表面涂上或喷上涂料，可重复喷涂2～3次，以获得致密、均匀的涂层，随后徐徐加热到200～300℃，以烘干排除水分。
3、熔炼坩埚铸铁坩埚也用于铝合金的保温炉中，因铝合金的熔化温度高，易损坏坩埚，其损坏原因有以下因素：1）表面涂料喷涂不好，造成坩埚腐蚀严重。
2）在正常情况下，采用铸铁坩埚保温时，其溶液温度为620～680℃（按不同合金牌号的铸件的要求而异），如将铸铁坩埚作熔化兼保温时，则埚壁最高温度可达800℃以下；当合金过热时，埚壁温度可达850℃以上，如此温度下，铸铁的抗拉强度很低，稍受载荷或冲击，极可能出现裂纹。
3）由于铝合金熔液对铁的侵蚀使铸铁埚壁的内部和外表同时受到侵蚀和烧损，就会加剧裂纹出现的可能。
从安全和维护合金质量出发，在连续使用时，应经常清除残渣，涂上涂料，转换坩埚方向使用。
使用期限：作保温用为150h左右；作熔化用为100h 左右。
4）纯铝熔炼时，应用石墨坩埚。
石墨坩埚易碎裂，并吸潮，搬运存放时必须轻挪轻放，避免撞击，应存放在防晒及干燥的场合，使用时应注意以下事项：①首次使用前，应置于熔炉侧缓缓烘干36h，温度不高于80～100℃。
②坩埚入炉前，应先将炉壁加热至200～250℃，然后将预热的坩埚放入炉内的填砖上，点火徐徐加热20～30min；再开中火加热坩埚，直到坩埚底呈暗红色，再仔细观察检查坩埚确无伤裂，即可将合金放入进行熔化。
③料锭加入坩埚切忌撞击埚壁埚底，如熔炼中发现铝料板结埚壁，切莫扳撬，防止损坏坩埚。
④使用结束前，必须把坩埚内存余料全部舀出，热坩埚切忌受潮，应放置在干燥的火砖上。
4、熔炼方法对于大中型压铸厂家铝合金是采用中央熔炉熔炼后再分配到保温炉保温，而小型的压铸厂家，通常每台压铸机配备一台以轻柴油为燃料的熔炉，也可采用电熔炉。
中央熔炉的熔炼操作要求如下：1）锭料与回炉料应搭配使用，回炉料的比例不大于50%，回炉料是指浇口溢流槽、废铸件，不包括飞边和残屑。
2）入炉的料锭和回炉料的表面应干净，干燥，先以小料（回炉料）填底，加入料锭，以防砸坏炉底。
3）炉料熔化开始即用覆盖剂撒在液面上，要覆盖全部金属液面，防止氧化和吸气。
4）铝合金液的出水温度应为720～750℃，盛铝液的浇包应预热及涂上涂料。
当铝液离浇包口端100mm处即停止放液,并以备好的干燥精炼剂用钟罩压入合金液底部，除气精炼后即运至保温炉保温。
5）从浇包中的铝液倒入保温炉坩埚时应稳妥，防止铝液飞溅伤人和卷入空气，当倒入的铝液至离埚口端50mm处止。
6）表面氧化、污染和经油漆、电镀的浇口或铸件都不能直接加入中央熔炉，须经重新熔化处理后经化验合格，凝固成块后方可回炉。
7）采用轻柴油炉熔炼，均不应产生浓黑烟雾，黑烟雾来自于柴油的不完全燃烧或炉料有油污，这不单是浪费燃料，污染环境，又会造成合金液的吸气。
发现炉内冒出黑烟，须调节风门大小，采取消除黑烟措施。
金熔体中。
因此，铜板如果加得过早，熔体未能将其盖住，这样将增加铜板的烧损；反之如果加得过晚，铜板来不及溶解和扩散，将延长熔化时间，影响合金的化学成分控制。
电炉熔炼时，应尽量避免更换电阻丝带，以防脏物落入熔体中，污染金属。
C、搅动熔体熔化过程中应注意防止熔体过热，特别是天然气炉（或煤气炉）熔炼时炉膛温度高达1200℃，在这样高的温度下容易产生局部过热。
为此当炉料熔化之后，应适当搅动熔体，以使熔池里各处温度均匀一致，同时也利于加速熔化。
扒渣与搅拌当炉料在熔池里已充分熔化，并且熔体温度达到熔炼温度时，即可扒除熔体表面漂浮的大量氧化渣。
A、扒渣扒渣前应先向熔体上均匀撒入粉状熔剂，以使渣与金属分离，有利于扒渣，可以少带出金属。
扒渣要求平稳，防止渣卷入熔体内。
扒渣要彻底，因浮渣的存在会增加熔体的含气量，并弄脏金属。
B、加镁加铍扒渣后便可向熔体内加入镁锭，同时要用2号粉状熔剂进行覆盖，以防镁的烧损。
对于高镁铝合金为防止镁的烧损，并且改变熔体及铸锭表面氧化膜的性质，在加镁后须向熔体内加入少量（0.001%-0.004%）的铍。
铍一般以Al-BeF4与2号粉状熔剂按1：1混合加入，加入后应进行充分搅拌。
Na BeF +Al→2NaF+AlF +Be为防止铍的中毒，在加铍操作时应戴好口罩。
另外，加铍后扒也的渣滓应堆积在专门的堆放场地或作专门处理。
C、搅拌在取样之前，调整化学成分之后，都应当及时进行搅拌。
其目的在于使合金成分均匀分布和熔体内温度趋于一致。
这看起来似乎是一种极其简单的操作，但是在工艺过程中是很重要的工序。
因为，一些密度较大的合金元素容易沉底，另外合金元素的加入不可能绝对均匀，这就造成了熔体上下层之间，炉内各区域之间合金元素的分布不均匀。
如果搅拌不彻底（没有保证足够长的时间和消灭死角），容易造成熔体化学成分不均匀。
搅拌应当平稳进行，不应激起太大的波浪，以防氧化膜卷入熔体中。
调整成分在熔炼过程中，由于各种原因都可能会使合金成分发生改变，这种改变可能使熔体的真实成分与配料计算值发生较大的偏差。
因而需在炉料熔化后，取样进行快速分析，以便根据分析结果是否需要调整成分。
A、取样熔体经充分搅拌后，即应取样进行炉前快速分析，分析化学成分是否符合标准要求。
取样时的炉内熔体温度应不低于熔炼温度中限。
快速分析试样的取样部位要有代表性，开然气炉（或煤气炉）在两个炉门中心部位各取一组试样，电炉在二分之一熔体的中心部位取两组试样。
取样前试样勺要进行预热，对于高纯铝及铝合金，这了防止试样勺污染，取样应采用不锈钢试样勺并涂上涂料。
B、成分调整当快速分析结果和合金成分要求不相符时，就应调整成分——冲淡或补料。
（1）补料。
快速分析结果低于合金化学成分要求时需要补料。
为了使补料准确，应按下列原则进行计算：3.2．熔铸操作规程3.2.1．开启前，首先检查燃气系统、电源系统、机械系统是否正常，检查管道阀门是否关闭，燃气管道是否泄漏。
3.2.2．燃气总压力5kgf/cm2，压力有无波动，减压后压力为10Kpa.3.2.3．开启炉门为最大行程。
3.2.4．启动冷却风机。
3.2.5．启动燃烧风机，使风机风量到10％风量，吹风2min。
3.2.6．用明火投入炉中，观察有无易燃气体。
3.2.7．用明火放置炉内1＃燃烧器口内。
3.2.8．开启燃烧总阀，调节燃气1＃分阀慢开10％，使燃气正常燃烧；若没有点燃应立即关闭燃气分阀1＃，开足风量排出多余的燃气，重新按3.2.5、3.2.8步骤进行。
3.2.9．调节1＃燃气压力和空气量，使火焰呈桔红色。
3.2.10．2＃燃烧器同1＃点火操作步骤。
3.3．系统关机3.3.1．关闭燃气总阀3.3.2．关闭1＃、2＃燃气分阀3.3.3．关闭燃烧风机，除冷却风机外，所有用电设备均断电。
注意事项：1.点火前，必须打开炉门。
2.设备必须具备工作时条件。
3.调试设备一切正常。
1、点火后，炉门下余留10cm间隙。
2、调整燃气总阀、支阀时，以火焰不溢出为准。
3、严禁过烧超过760℃。
系统维护：1．出现炉门钢丝绳断股时及时更换。
2．当热电偶损坏后，测温系统不是炉内实际温度，因而操作手注意铝液的温度和颜色，及时识别温度显示并更换热电偶以防止事故。
3.每月一次清理，清除铝垢。
浇铸炉使用与维护操作规程1．目的为规X浇铸机设备的操作，更好的使用和维护设备，使其发挥使用效能。
2．X围本规程规定了浇铸机的使用和维护。
3．浇铸机的操作规程3.1．检查四根钢丝绳有无断股、碰伤，油润滑是否均匀。
3.2．底盘是否水平。
3.3．电源系统是否正常，变速箱运行时有无异常声音；连轴器的螺丝是否紧固。
3.4．导绳器的轴承是否完好。
3.5．启动下降开关，根据铝棒的直径大小、铝液温度、水压调整变频器到合适的下降速度。
3.6．浇铸完后，必须将铝棒吊完后，才能上升，否则会造成钢丝绳断裂、拉伸。
3.7．工作完毕后，将底盘上升出水面以上，防止钢丝绳长期浸泡水中。
维护及注意事项：1．变速箱严禁缺油，每月检查一次。
2．焊电焊时，操作工严禁用钢丝绳作地线。
3．定期给钢丝绳上油（钙基润滑油）。
4．电机的绝缘必须≥50mΩ，以免发生意外。
5．两个卷筒必须在同一轴线，必须由维护工定期校核。
铝合金熔铸工艺及常见的缺陷一、铸造概论在铸造合金中，铸造铝合金的应用最为广泛，是其他合金所无法比拟的，铝合金铸造的种类如下：由于铝合金各组元不同，从而表现出合金的物理、化学性能均有所不同，结晶过程也不尽相同。
故必须针对铝合金特性，合理选择铸造方法，才能防止或在许可X围内减少铸造缺陷的产生，从而优化铸件。
1、铝合金铸造工艺性能铝合金铸造工艺性能，通常理解为在充满铸型、结晶和冷却过程中表现最为突出的那些性能的综合。
流动性、收缩性、气密性、铸造应力、吸气性。
铝合金这些特性取决于合金的成分，但也与铸造因素、合金加热温度、铸型的复杂程度、浇冒口系统、浇口形状等有关。
(1) 流动性流动性是指合金液体充填铸型的能力。
流动性的大小决定合金能否铸造复杂的铸件。
在铝合金中共晶合金的流动性最好。
影响流动性的因素很多，主要是成分、温度以及合金液体中存在金属氧化物、金属化合物及其他污染物的固相颗粒，但外在的根本因素为浇注温度及浇注压力（俗称浇注压头）的高低。
实际生产中，在合金已确定的情况下，除了强化熔炼工艺（精炼与除渣）外，还必须改善铸型工艺性（砂模透气性、金属型模具排气及温度），并在不影响铸件质量的前提下提高浇注温度，保证合金的流动性。
(2) 收缩性收缩性是铸造铝合金的主要特征之一。
一般讲，合金从液体浇注到凝固，直至冷到室温，共分为三个阶段，分别为液态收缩、凝固收缩和固态收缩。
合金的收缩性对铸件质量有决定性的影响，它影响着铸件的缩孔大小、应力的产生、裂纹的形成及尺寸的变化。
通常铸件收缩又分为体收缩和线收缩，在实际生产中一般应用线收缩来衡量合金的收缩性。
