下载文档原格式
铝合金熔炼工序
铝合金熔炼工序一般分为以下几个步骤：
1. 铝合金的原料准备：将所需的铝合金原料，如铝锭、合金添加剂等按比例准备好。
2. 铝合金熔炼：将铝合金原料放入熔炼炉中，加热至一定温度，使其完全熔化。
3. 添加合金元素：在铝合金熔化的过程中，根据合金的配方要求，逐步添加所需的合金元素，如铜、硅、锰等，以调整合金的化学成分。
4. 调整温度和搅拌：根据合金的特点，调整炉内的温度和搅拌速度以保持合金中的元素均匀分布。
5. 除杂和净化：通过气体吹炼、共熔法等方法，除去合金中的夹杂物和气体，提高合金的质量。
6. 浇注：将熔融的铝合金从熔炼炉中倒入铸造模具中，形成所需的铝合金产品。
7. 冷却和固化：待铝合金产品冷却后，开始固化过程，使其恢复到固态，获取最终产品。
以上是常见的铝合金熔炼工序，具体的操作步骤和工艺参数可能会因合金类型和生产工艺的不同而有所差异。
铝合金熔炼过程注意事项
以下是 8 条关于铝合金熔炼过程注意事项：
1. 投料可不能瞎搞啊！就像炒菜一样，你得按顺序放食材，铝合金熔炼的原料投放也得有讲究。
要是乱投一气，那可不得了！比如把一些杂质很多的料先扔进去，那不是给自己找麻烦嘛！
2. 温度控制多重要啊！这就好比蒸馒头火候得掌握好，温度太高或太低，铝合金的质量能好吗？你想想，要是温度乱来，最后出来的铝合金不成了“怪胎”啦！
3. 搅拌得用心呐！你拌沙拉知道得搅拌均匀吧，铝合金熔炼时搅拌也得下功夫。
不认真搅拌，那成分能均匀分布吗？那最后的产品能合格吗？
4. 精炼这一步可别小瞧了呀！就像给水果削皮，把那些不好的东西去掉，铝合金熔炼中的精炼不做好，那后面的麻烦可大了去啦！咱可不能在这上面偷懒哦！
5. 扒渣的时候得仔细哟！你扫地总得把垃圾都扫干净吧，扒渣不仔细，那些杂质不就留在里面啦？到时候可别埋怨产品质量不行啊！
6. 注意熔炼时间啊，你煮饺子还知道煮多久合适呢，熔炼时间过长或过短能行？这可不是闹着玩的，时间把握不好，一切都白搭呀！
7. 设备的维护很关键呐！就好比你的爱车，不保养能行吗？熔炼设备不好好维护，关键时刻掉链子，那可就糟糕啦！
8. 安全绝对不能忘啊！这是头等大事，就像过马路要看红绿灯一样。
操作过程中不注意安全，出了事后悔都来不及哟！
总之，铝合金熔炼过程每一步都得认真对待，一点都马虎不得呀！。
6063铝合金熔炼工艺及注意事项熔炼工艺：1.原料准备：选用优质的铝锭和铝合金废料作为原料，将其进行清洁和分类，去除杂质和氧化物等。
2.预处理：铝锭和废料经过预处理后，可减少杂质对合金的影响。
其中包括破碎、分选、清洗等工艺。
3.熔炼：将铝锭和废料放入熔炼炉中，加入适量的溶剂。
在熔炼过程中，要控制炉内温度、浇注速率和搅拌力度，确保铝材的质量。
4.净化处理：在熔炼过程中，会产生夹杂物和气体，需要进行净化处理。
可以采用浮渣、气体冒泡、过滤等方法，去除夹杂物和气泡。
5.成组浇注：熔炼好的铝液倒入成组浇注机中，控制浇注速度和温度，保证铝材成型的一致性。
6.冷却：铝材在浇注后会进行自然冷却或控制冷却，使其达到所需的硬度和结构。
注意事项：1.温度控制：熔炼过程中，要严格控制炉内温度，避免过高或过低。
过高的温度可能导致铝材液化不彻底，过低的温度可能导致铝材质量下降。
2.去除杂质：在熔炼前要将铝锭和废料进行清洁和分类，去除杂质。
杂质会影响铝材的强度和耐腐蚀性能。
3.合金配比：根据所需铝材的性能要求，合理选择合金元素的种类和配比。
不同的合金元素会对铝材的性能产生不同的影响。
4.浇注速度控制：控制浇注速度可以影响铝材的凝固结构和性能。
过快的浇注速度可能导致气孔和夹杂物的产生，过慢可能导致铝材凝固不完全。
5.存储和运输：熔炼好的铝材应妥善存储和运输，防止氧化和污染。
可以采取包装、封存等方法，确保铝材的质量。
总结：6063铝合金的熔炼过程需要严格控制原料、温度、杂质和合金配比等因素，以获得高质量的铝材。
在熔炼过程中要保证操作规范、设备正常，严格按工艺要求操作。
只有在科学合理的熔炼工艺下，才能获得优质的6063铝合金材料。
铝合金熔炼与铸造1.铝合金是一种重要的金属材料，具有优异的物理性能和机械性能，广泛应用于航天航空、汽车制造、建筑工程等领域。
铝合金熔炼与铸造是生产铝合金制品的关键步骤，本文将介绍铝合金熔炼与铸造的基本原理、常用工艺和注意事项。
2. 铝合金熔炼铝合金熔炼是将铝合金原料加热至熔点，并以一定方式进行熔炼的过程。
铝合金原料可以是铝锭、废铝或铝合金碎料，在熔炼过程中需要加入一定比例的熔剂和合金元素。
铝合金熔炼的目的是将原料熔化并混合均匀，以获得符合要求的铝合金液态材料。
2.1 熔炼设备铝合金熔炼通常使用电阻炉、感应炉或电弧炉等熔炼设备。
其中，电阻炉是最常用的熔炼设备之一。
电阻炉通过电流通过导体产生的电阻热进行熔炼，具有加热速度快、操作方便等优点。
感应炉则利用电磁感应的原理进行加热，加热效率高，适用于熔炼大批量的铝合金。
电弧炉则利用电弧的高温进行熔炼，适用于熔炼高温合金。
2.2 熔炼工艺铝合金熔炼的工艺通常包括预热、熔炼和保温三个阶段。
将熔炼设备预热至一定温度，然后将铝合金原料和熔剂放入炉中，并控制加热温度和时间，使原料熔化并混合均匀。
，保持一定温度，使铝合金保持液态状态，以备后续的铸造工艺使用。
2.3 熔炼注意事项在铝合金熔炼过程中需要注意以下几点：•安全操作：熔炼过程中需要戴上防护设备，避免接触高温液态金属和有害气体。
•熔化温度控制：严格控制熔化温度，过高的温度会导致铝合金组织不稳定，影响机械性能。
•熔炼时间控制：合适的熔炼时间可以保证原料充分熔化和混合均匀。
•熔剂和合金元素的添加：根据铝合金的要求添加适当比例的熔剂和合金元素，以调整铝合金的成分和性能。
3. 铸造过程铸造是将铝合金液态材料倒入铸型中，并经过凝固和冷却形成所需的铝合金制品的过程。
铸造过程可以分为压铸、重力铸造和砂型铸造等不同的铸造方法。
3.1 压铸压铸是一种通过高压将铝合金液态材料注入金属模具中，并经过快速凝固形成制品的铸造方法。
压铸具有生产效率高、制品精度高等优点，适用于生产复杂形状的铝合金制品。
铝合金熔炼工艺流程和操作工艺(一)装料熔炼时，装入炉料的顺序和方法不仅关系到熔炼的时间、金属的烧损、热能消耗，还会影响到金属熔体的质量和炉子的使用寿命。
装料的原则有：1、装炉料顺序应合理。
正确的装料要根据所加入炉料性质与状态而定，而且还应考虑到最快的熔化速度，最少的烧损以及准确的化学成分控制。
装料时，先装小块或薄片废料，铝锭和大块料装在中间，最后装中间合金。
熔点易氧化的中间合金装在中下层。
所装入的炉料应当在熔池中均匀分布，防止偏重。
小块或薄板料装在熔池下层，这样可减少烧损，同时还可以保护炉体免受大块料的直接冲击而损坏。
中间合金有的熔点高，如AL-NI和AL-MN合金的熔点为750-800℃，装在上层，由于炉内上部温度高容易熔化，也有充分的时间扩散；使中间合金分布均匀，则有利于熔体的成分控制。
炉料装平，各处熔化速度相差不多这样可以防止偏重时造成的局部金属过热。
炉料应进量一次入炉，二次或多次加料会增加非金属夹杂物及含气量。
2、对于质量要求高的产品（包括锻件、模锻件、空心大梁和大梁型材等）的炉料除上述的装料要求外，在装料前必须向熔池内撒20-30kg粉状熔剂，在装炉过程中对炉料要分层撒粉状熔剂，这样可提高炉体的纯洁度，也可以减少损耗。
3、电炉装料时，应注意炉料最高点距电阻丝的距离不得少于100mm，否则容易引起短路。
熔化炉料装完后即可升温。
熔化是从固态转变为液态的过程。
这一过程的好坏，对产品质量有决定性的影响。
A、覆盖熔化过程中随着炉料温度的升高，特别是当炉料开始熔化后，金属外层表面所覆盖的氧化膜很容易破裂，将逐渐失去保护作用。
气体在这时候很容易侵入，造成内部金属的进一步氧化。
并且已熔化的液体或液流要向炉底流动，当液滴或液流进入底部汇集起来时，其表面的氧化膜就会混入熔体中。
所以为了防止金属进一步氧化和减少进入熔体的氧化膜，在炉料软化下塌时，应适当向金属表面撒上一层粉状熔剂覆盖，其用量见表。
这样也可以减少熔化过程中的金属吸气。

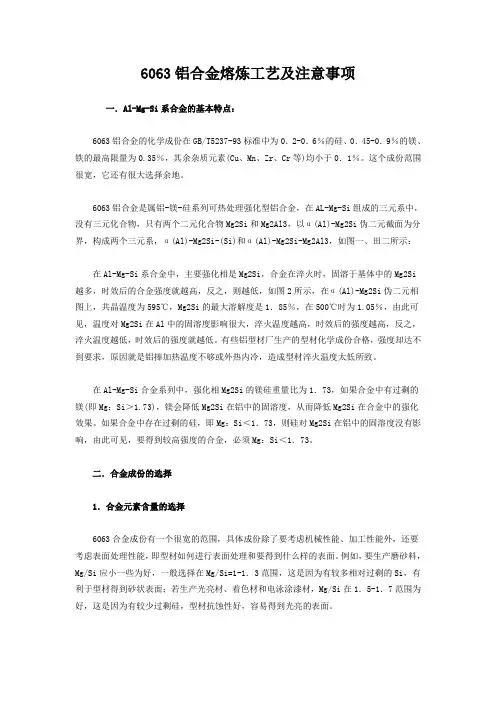

6063铝合金熔炼工艺及注意事项一．Al-Mg-Si系合金的基本特点：6063铝合金的化学成份在GB/T5237-93标准中为0．2-0．6％的硅、0．45-0．9％的镁、铁的最高限量为0.35％，其余杂质元素(Cu、Mn、Zr、Cr等)均小于0．1％。
这个成份范围很宽，它还有很大选择余地。
6063铝合金是属铝-镁-硅系列可热处理强化型铝合金，在AL-Mg-Si组成的三元系中，没有三元化合物，只有两个二元化合物Mg2Si和Mg2Al3，以α(Al)-Mg2Si伪二元截面为分界，构成两个三元系，α(Al)-Mg2Si-(Si)和α(Al)-Mg2Si-Mg2Al3，如图一、田二所示：在Al-Mg-Si系合金中，主要强化相是Mg2Si，合金在淬火时，固溶于基体中的Mg2Si 越多，时效后的合金强度就越高，反之，则越低，如图2所示，在α(Al)-Mg2Si伪二元相图上，共晶温度为595℃，Mg2Si的最大溶解度是1．85％，在500℃时为1.05％，由此可见，温度对Mg2Si在Al中的固溶度影响很大，淬火温度越高，时效后的强度越高，反之，淬火温度越低，时效后的强度就越低。
有些铝型材厂生产的型材化学成份合格，强度却达不到要求，原因就是铝捧加热温度不够或外热内冷，造成型材淬火温度太低所致。
在Al-Mg-Si合金系列中，强化相Mg2Si的镁硅重量比为1．73，如果合金中有过剩的镁(即Mg：Si＞1.73)，镁会降低Mg2Si在铝中的固溶度，从而降低Mg2Si在合金中的强化效果。
如果合金中存在过剩的硅，即Mg：Si＜1．73，则硅对Mg2Si在铝中的固溶度没有影响，由此可见，要得到较高强度的合金，必须Mg：Si＜1．73。
二．合金成份的选择1．合金元素含量的选择6063合金成份有一个很宽的范围，具体成份除了要考虑机械性能、加工性能外，还要考虑表面处理性能，即型材如何进行表面处理和要得到什么样的表面。
例如，要生产磨砂料，Mg/Si应小一些为好，一般选择在Mg/Si=1-1．3范围，这是因为有较多相对过剩的Si，有利于型材得到砂状表面；若生产光亮材、着色材和电泳涂漆材，Mg/Si在1．5-1．7范围为好，这是因为有较少过剩硅，型材抗蚀性好，容易得到光亮的表面。
铝合金熔炼与铸造铝合金是一种常见且广泛使用的金属材料，具有较低的密度、良好的导热性和耐腐蚀性，因此在许多行业中得到了广泛的应用。
铝合金的熔炼和铸造是制造铝合金制品的关键步骤。
本文将介绍铝合金熔炼和铸造的基本原理、工艺和注意事项。
一、铝合金熔炼1.1 熔炼原理铝合金熔炼的主要原理是将铝及其他合金元素加热至其熔点，使其融化成液态，以便进行后续的铸造工艺。
铝的熔点较低，约为660°C，因此相对较容易熔化。
而其他合金元素的加入可以改变铝合金的性质，例如提高其强度、耐腐蚀性或者改善加工性能。
1.2 熔炼工艺铝合金熔炼工艺一般分为两种：批量熔炼和连续熔炼。
批量熔炼是将一定量的铝和其他合金元素加入炉内，通过加热熔化成液态，并进行充分混合。
这种方法适用于小规模生产，常用的炉型有电阻炉和燃气炉。
而连续熔炼是将铝合金材料加入熔炉的顶部，通过炉内的加热和熔化过程，使得底部的液态铝合金不断流出。
这种方法适用于大规模生产，常用的炉型有回转炉和隧道炉。
1.3 熔炼注意事项在铝合金的熔炼过程中，需要注意以下几个方面。
首先，炉内的温度需要控制在适当的范围内，以避免过度燃烧或者过度冷却。
其次，需要保持良好的熔炼环境，防止氧气、水分或杂质等对炉内材料的影响。
最后，在加入其他合金元素时，需要根据配比和工艺要求进行准确的添加，以保证最终铝合金的性能。
二、铝合金铸造2.1 铸型设计铝合金铸造的第一步是进行铸型设计。
铸型设计的目的是根据最终产品的形状和要求，确定合适的铸造方法和材料，以及适当的铸型结构。
常见的铸型结构有砂型、金属型和陶瓷型等。
其中砂型是最常用的铸造方法，可以应用于各种形状和尺寸的产品。
2.2 铸造工艺铝合金的铸造工艺可以分为传统铸造和压铸两种。
传统铸造是将熔融的铝合金液体倒入铸型中，并通过自然冷却形成最终产品。
这种方法适用于小批量生产，但精度和表面光滑度相对较低。
压铸是将高压液压机将铝合金液体注入铸型中，通过压力传递和快速冷却，实现快速成型。
熔炼工艺一、工艺流程图二、相关参数及操作要领（一）灌铝前准备工作1、灌铝流槽必须提前半小时吊至待灌铝熔炼炉前，并摆放到位，进行预热。
2、灌铝流槽每天使用的情况下，其氧化皮可不用去除；若停产或检修，则必须去除氧化皮；在下次使用前刷上一层滑石粉，以防过度粘铝。
3、所用熔炼过程中需要使用的工具浸入铝液部分均应刷上滑石粉，并烘干预热，待用。
（二）灌铝1、灌铝吊抬包时，要由专人负责指挥行车工。
2、各班组均指定专人负责灌铝时的操作，同时指定一人协助控制抬包的方向，确保抬包的稳定性，以保证铝水顺利灌入熔炼炉内。
3、灌铝时，在安全的前提下，尽可能提高灌铝速度，以减少铝的氧化。
（三）熔炼1、合金的加入（1）复化锭或铝锭的加入由于公司生产直接使用电解铝液，铝液温度较高，一般在800℃以上，因此需要添加复化锭或铝锭降温；添加量根据所灌铝液重量而定。
添加方法是将需加的复化锭或铝锭搬到炉口预热使之干燥后，用专用工具把复化锭或铝锭轻轻推入铝液中，以防止铝液飞溅伤人。
其中复化锭的成分要记录清楚，并计算在所配的合金内。
（2）铝-锰中间合金的加入为了使合金成分更加均匀、稳定，锰要以中间合金的形式加入,加入时温度为750℃。
根据铝液及所加铝锭、复化锭的重量计算、称量所需的铝-锰中间合金。
加入方法是将需加的铝-锰中间合金搬到炉口预热使之干燥后，用专用工具把铝-锰中间合金轻轻推入铝液中，以防止铝液飞溅伤人。
同时作好记录。
（3）铝-铬中间合金的加入由于铬和铝的共晶点较高，故在添加铬元素时，以铝-铬中间合金方式加入,加入时温度为750℃。
根据铝液及所加铝锭、复化锭的重量计算、称量所需的铝-铬中间合金。
加入方法是将需加的铝-铬中间合金搬到炉口预热使之干燥后，用专用工具把铝-铬中间合金轻轻推入铝液中，以防止铝液飞溅伤人。
同时作好记录。
（4）镁锭的加入镁锭主要作用是调整铝合金中镁元素含量；其加入量以作业指导书为准。
加镁时，铝液温度控制在700~720℃，镁锭务必使用压镁器压入铝液中，并在铝液表面下缓慢移动；、严禁镁锭在铝液表面，以防止其氧化燃烧，造成铝合金化学成份的不合格。
铝合金熔铸工艺
铝合金的熔铸工艺步骤：
1.材料准备：选择适合铸造铝合金的原材料，包括铝、合金元素和其他附加剂。
铝的纯度要求较高，合金元素根据合金配方进行选择。
2.熔炼：将准备好的材料放入熔炉中进行熔炼。
熔炼温度根据不同的合金类型和铸造要求而变化，一般在600℃至800℃之间。
熔炼过程中，需要注意材料的均匀加热，搅拌破碎氧化层，并控制好熔炼温度和时间。
3.精炼、除气、除渣：在炉料熔化开始时，使用覆盖剂撒在液面上，覆盖全部金属液面，防止其氧化和吸气。
当炉内铝液温度达到680℃至750℃时，加入干燥的精炼剂和变质剂（用量分别为铝液重量的0.15%至0.25%），用钟形罩压入铝液底部缓慢均匀移动，直至罐内熔剂全部喷尽后，将精炼管从铝液中抽出，关闭氮气。
之后，可以使用氮气（或氩气）除气机对铝液进行除气。
4.预变形工艺：一般在固溶后对合金进行的一种处理工艺，其主要作用是消除合金内部的残余应力。
铸造铝合金的熔炼工艺还需要注意以下几点：
1.选择合适的熔铸设备，可以是先进的铝合金熔铸设备。
2.采用高纯度的熔炼原料和先进的熔体净化技术，以减少杂质元素，提高合金的性能。
3.可以采用先进的铸造工艺，如压铸、挤压铸等，以减少合金内部的缺陷，提高合金性能。
4.注意工具和熔炉的清理、预热和涂料喷刷，以及铝料配比（铝锭与回炉料的比例应不大于50%）等。

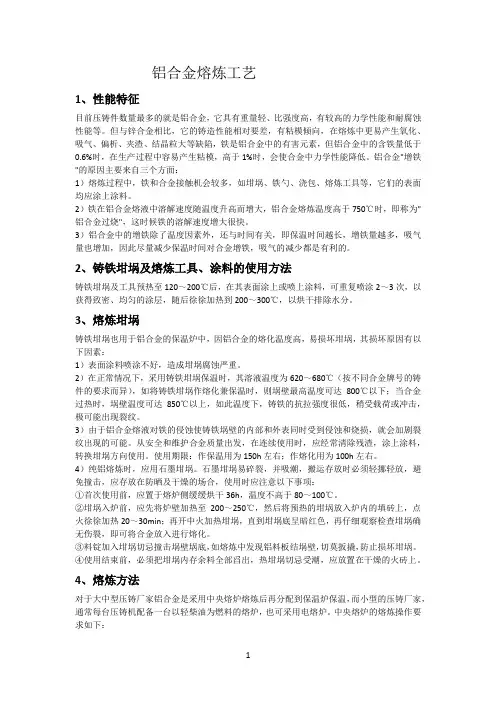

铝合金熔炼工艺1、性能特征目前压铸件数量最多的就是铝合金，它具有重量轻、比强度高，有较高的力学性能和耐腐蚀性能等。
但与锌合金相比，它的铸造性能相对要差，有粘模倾向，在熔炼中更易产生氧化、吸气、偏析、夹渣、结晶粒大等缺陷，铁是铝合金中的有害元素，但铝合金中的含铁量低于0.6%时，在生产过程中容易产生粘模，高于1%时，会使合金中力学性能降低。
铝合金"增铁"的原因主要来自三个方面：1）熔炼过程中，铁和合金接触机会较多，如坩埚、铁勺、浇包、熔炼工具等，它们的表面均应涂上涂料。
2）铁在铝合金熔液中溶解速度随温度升高而增大，铝合金熔炼温度高于750℃时，即称为"铝合金过烧"，这时候铁的溶解速度增大很快。
3）铝合金中的增铁除了温度因素外，还与时间有关，即保温时间越长，增铁量越多，吸气量也增加，因此尽量减少保温时间对合金增铁，吸气的减少都是有利的。
2、铸铁坩埚及熔炼工具、涂料的使用方法铸铁坩埚及工具预热至120～200℃后，在其表面涂上或喷上涂料，可重复喷涂2～3次，以获得致密、均匀的涂层，随后徐徐加热到200～300℃，以烘干排除水分。
3、熔炼坩埚铸铁坩埚也用于铝合金的保温炉中，因铝合金的熔化温度高，易损坏坩埚，其损坏原因有以下因素：1）表面涂料喷涂不好，造成坩埚腐蚀严重。
2）在正常情况下，采用铸铁坩埚保温时，其溶液温度为620～680℃（按不同合金牌号的铸件的要求而异），如将铸铁坩埚作熔化兼保温时，则埚壁最高温度可达800℃以下；当合金过热时，埚壁温度可达850℃以上，如此温度下，铸铁的抗拉强度很低，稍受载荷或冲击，极可能出现裂纹。
3）由于铝合金熔液对铁的侵蚀使铸铁埚壁的内部和外表同时受到侵蚀和烧损，就会加剧裂纹出现的可能。
从安全和维护合金质量出发，在连续使用时，应经常清除残渣，涂上涂料，转换坩埚方向使用。
使用期限：作保温用为150h左右；作熔化用为100h左右。
4）纯铝熔炼时，应用石墨坩埚。
1、炉料处理
所有炉料入炉前均需要预热，以去除表面附的水分，缩短熔炼时间。
2、坩埚及熔炼工具的准备
（1）新坩埚使用前应清理干净及仔细检查有无穿透性缺陷，确认没有任何缺陷才能投入使用，预热至暗红色（500—600度）保温2小时以上，以烧除附着在坩埚内壁的水分及可燃物质，待冷却到300度以下时，仔细清理坩埚内壁，在温度不低于200度时，喷刷涂料，烘干烘透后才能使用。
（2）压勺、搅拌勺、浇包等熔炼工具使用前必须除尽残余金属及氧化皮等污物，经过200-300度预热后涂刷防护涂料，涂刷后烘干待用。
3、熔炼温度的控制
合金液快速升至较高的温度（705度左右），进行合理的搅拌，以促进所有合金元素的溶解，确认所有元素全部溶解后，进行精炼除气，扒除浮渣后将至浇注温度。
（因铝溶液的温度难以用肉眼来判断的，所以必须用测温仪表控制温度，测温仪表应定期校准和维修；热电偶套管应周期的用金属刷刷干净，涂以防护性涂料，以保证测温结果的准确性及延长使用寿命。
4、熔炼时间的控制
为了减少铝溶液的氧化、吸气，应尽量缩短铝溶液在炉内的停留时间，快速熔炼。
为加速熔炼过程，应首先加入中等块度、熔点较低的回炉料，以便在坩埚底部尽快形成熔池，然后再加出铝锭，使之能徐徐浸入逐渐扩大熔池，加速熔化；在炉料主要部分熔化后，再加入熔点较高、数量不多的合金元素，升温、搅拌以加速熔化，最后降温，压入易氧化的合金元素。
5、精炼处理
精炼处理温度：690—730度
精炼剂（充分预热）加入量铝液重的0.15—0.2%，用钟罩压入
处理时间为3—5分钟后静止5—10分钟，扒除浮渣进行浇注，浇注温度为700—740度。
铝合金熔炼工艺流程和操作工艺装料熔炼时，装入炉料的顺序和方法不仅关系到熔炼的时间、金属的烧损、热能消耗，还会影响到金属熔体的质量和炉子的使用寿命。
装料的原则有：1、装炉料顺序应合理。
正确的装料要根据所加入炉料性质与状态而定，而且还应考虑到最快的熔化速度，最少的烧损以及准确的化学成分控制。
装料时，先装小块或薄片废料，铝锭和大块料装在中间，最后装中间合金。
熔点易氧化的中间合金装在中下层。
所装入的炉料应当在熔池中均匀分布，防止偏重。
小块或薄板料装在熔池下层，这样可减少烧损，同时还可以保护炉体免受大块料的直接冲击而损坏。
中间合金有的熔点高，如AL-NI和AL-MN合金的熔点为750-800℃，装在上层，由于炉内上部温度高容易熔化，也有充分的时间扩散；使中间合金分布均匀，则有利于熔体的成分控制。
炉料装平，各处熔化速度相差不多这样可以防止偏重时造成的局部金属过热。
炉料应进量一次入炉，二次或多次加料会增加非金属夹杂物及含气量。
2、对于质量要求高的产品（包括锻件、模锻件、空心大梁和大梁型材等）的炉料除上述的装料要求外，在装料前必须向熔池内撒20-30kg粉状熔剂，在装炉过程中对炉料要分层撒粉状熔剂，这样可提高炉体的纯洁度，也可以减少损耗。
3、电炉装料时，应注意炉料最高点距电阻丝的距离不得少于100mm，否则容易引起短路。
熔化炉料装完后即可升温。
熔化是从固态转变为液态的过程。
这一过程的好坏，对产品质量有决定性的影响。
A、覆盖熔化过程中随着炉料温度的升高，特别是当炉料开始熔化后，金属外层表面所覆盖的氧化膜很容易破裂，将逐渐失去保护作用。
气体在这时候很容易侵入，造成内部金属的进一步氧化。
并且已熔化的液体或液流要向炉底流动，当液滴或液流进入底部汇集起来时，其表面的氧化膜就会混入熔体中。
所以为了防止金属进一步氧化和减少进入熔体的氧化膜，在炉料软化下塌时，应适当向金属表面撒上一层粉状熔剂覆盖，其用量见表。
这样也可以减少熔化过程中的金属吸气。
铝及铝合金熔炼工艺操作规程1、炉子准备1.1 新炉、大修后的冷炉，应按烘炉规程烘炉。
停炉24小时以上的炉子，应根据环境、湿度先烘炉2～6小时以上，才能加料。
不得事先将炉料加入冷炉化铝。
1.2 大修后的炉子，在使用前必须洗炉。
熔炼合金后转产纯铝时，必须洗炉。
洗炉次数不少于两炉次。
1.3 洗炉时，彻底搅拌熔体不少于三次。
每次搅拌间隔时间为半小时。
洗炉料应彻底放干。
2、技术要求2.1 化学成分2.2 按工艺单的要求进行配料，保证加入铝-铁中间合金后，铁硅比≥1.2(铁和硅总量超过0.65%时，可以不要求铁硅比)。
3、加料3.1 对炉料的要求3.1.1 配料所使用的原料，必须符合公司内部原材料验收标准的规定，必须有化学成分单方可使用。
3.1.2 外购卷废料成分符合要求，且加工性能合格，方可使用。
3.1.3 铝屑之类的炉料应先铸成锭后，才能加入，并应掺含50%以上的新料(可以是剪切边角料)加入。
3.1.4 所使用的原材料必须清洁、干燥，不得粘有泥、砂，不得混入其他金属和非金属夹杂物。
粘有泥、砂的炉料，应清洗晾干后，才能加入炉内。
3.2 炉料的加入顺序和原则3.2.1 为了保护炉底，加料前先用小块料铺一层底料。
3.2.2 炉膛内加料分布均匀，保持重心不偏移。
3.2.3 炉料在炉膛内的平均高度不允许超过烧嘴的位置，炉料最高处不允许超过烧嘴位置8cm，要保持烧嘴喷射火焰空间畅通，空气流通，防止冒浓烟，减少热损失。
为保证装炉量，分二次加料，开火待一次加料软化、炉料高度下降后，再进行二次加料。
3.3 安全要求3.3.1 凡粘有水和油的废料，不得直接加入未放尽铝液的炉内。
3.3.2 凡粘有润滑油的炉料，不得直接加入保温炉，应在柴油炉内加热蒸发，烧去油污和水分。
3.3.3 加废料前，应先打开烟道闸门，加完后再开烧嘴一刻钟，然后适当关烟道闸门进行升温。
4、熔化4.1 柴油炉点火，应严格遵守安全操作规程，先开风，后开油，先停油，后关风。
典型铝合金熔炼工艺∙2013-11-19 11:18:57∙来源：中铝网∙我要评论随着科学技术的发展，汽车、造船、航空、航天及其他制造业对铝合金铸件的品质要求也愈来愈高，除了保证化学成分、力学性能和尺寸精度外，不允许铸件有气孔、缩孔等缺陷。
而铝合金的熔炼则是铸件生产过程中的一个很重要的工序。
多年来的生产经验证明，熔炼工艺过程控制不严，铸件很容易产生针孔、氧化夹渣、缩松等缺陷，直接影响铸件质量。
因此，要想获得优质铝合金铸件，必须严格控制熔炼工艺。
一、熔炼前的准备1.严格控制炉料质量。
炉料质量是铸造生产的源头，直接影响到最终铸件的质量，成分不合格导致产品成批性报废。
因此，要高度重视。
必须做到:①严格控制炉料中新旧炉料的比例，回炉料所占炉料质量百分比应小于等于70%;②保证炉料干净，炉料需经吹砂后使用;③三等回炉料枷浇冒口匀使用前应经重熔精炼处理;④炉料应充分预热，去除水分、油污等杂质;⑤由于铭合金有铝硅类、铝铜类、铝镁类等合金，合金牌号较多，使用的元素也比较多，且互相影响，要求严格管理，不可混料;⑥配料、称量要准确，比如ZL104合金，考虑到除气、排渣及变质过程中的损耗，Mg元素应在实际配料时多加炉料质量的0.02%-0.03%，才能保证铸件的化学成分。
2.熔炼工具。
熔炼使用的址涓及熔炼工具须清理干净且涂上涂料，以保证使用时与铝合金有效隔离，减少合金液受到杂质污染，并且需要充分预热，址涓要烘烤至暗红色再加入炉料熔炼，以防水蒸气带入合金中使合金的气体增加、针孔度增加。
3.其他工作。
严格按已制订好的工艺规范作好覆盖剂、精炼剂及变质剂的准备工作。
二、熔炼操作熔炼步骤如下。
①装料。
在预热后的柑A中装入预制合金锭、优质回炉料，再加中fol合金，最后加合金元素。
②温度控制。
严格控制铝合金熔炼的温度，只有合适的温度才能获得高质量的合金液，避免过热。
若温度过高，会加大合金中各种元素的氧化烧损，引起合金中化学成分的变化。
6063铝合⾦熔炼⼯艺及注意事项⼀.Al-Mg-Si系合⾦的基本特点6063铝合⾦熔炼⼯艺及注意事项⼀．Al-Mg-Si系合⾦的基本特点：6063铝合⾦的化学成份在GB/T5237-93标准中为0．2-0．6％的硅、0．45-0．9％的镁、铁的最⾼限量为0. 35％，其余杂质元素(Cu、Mn、Zr、Cr等)均⼩于0．1％。
这个成份范围很宽，它还有很⼤选择余地。
6063铝合⾦是属铝-镁-硅系列可热处理强化型铝合⾦，在AL-Mg-Si组成的三元系中，没有三元化合物，只有两个⼆元化合物Mg2Si和Mg2Al3，以α(Al)-Mg2Si伪⼆元截⾯为分界，构成两个三元系，α(Al)-Mg2Si-(Si)和α(Al)-Mg2Si-Mg2Al3，如图⼀、⽥⼆所⽰：在Al-Mg-Si系合⾦中，主要强化相是Mg2Si，合⾦在淬⽕时，固溶于基体中的Mg2Si 越多，时效后的合⾦强度就越⾼，反之，则越低，如图2所⽰，在α(Al)-Mg2Si伪⼆元相图上，共晶温度为595℃，Mg2Si的最⼤溶解度是1．85％，在500℃时为1. 05％，由此可见，温度对Mg2Si在Al中的固溶度影响很⼤，淬⽕温度越⾼，时效后的强度越⾼，反之，淬⽕温度越低，时效后的强度就越低。
有些铝型材⼚⽣产的型材化学成份合格，强度却达不到要求，原因就是铝捧加热温度不够或外热内冷，造成型材淬⽕温度太低所致。
在Al-Mg-Si合⾦系列中，强化相Mg2Si的镁硅重量⽐为1．73，如果合⾦中有过剩的镁(即Mg：Si＞1. 73)，镁会降低Mg2Si在铝中的固溶度，从⽽降低Mg2Si在合⾦中的强化效果。
如果合⾦中存在过剩的硅，即Mg：Si＜1．73，则硅对Mg2Si在铝中的固溶度没有影响，由此可见，要得到较⾼强度的合⾦，必须Mg：Si＜1．73。
⼆．合⾦成份的选择1．合⾦元素含量的选择6063合⾦成份有⼀个很宽的范围，具体成份除了要考虑机械性能、加⼯性能外，还要考虑表⾯处理性能，即型材如何进⾏表⾯处理和要得到什么样的表⾯。
1、炉料处理
所有炉料入炉前均需要预热，以去除表面附的水分，缩短熔炼时间。
2、坩埚及熔炼工具的准备
（1）新坩埚使用前应清理干净及仔细检查有无穿透性缺陷，确认没有任何缺陷才能投入使用，预热至暗红色（500—600度）保温2小时以上，以烧除附着在坩埚内壁的水分及可燃物质，待冷却到300度以下时，仔细清理坩埚内壁，在温度不低于200度时，喷刷涂料，烘干烘透后才能使用。
（2）压勺、搅拌勺、浇包等熔炼工具使用前必须除尽残余金属及氧化皮等污物，经过200-300度预热后涂刷防护涂料，涂刷后烘干待用。
3、熔炼温度的控制
合金液快速升至较高的温度（705度左右），进行合理的搅拌，以促进所有合金元素的溶解，确认所有元素全部溶解后，进行精炼除气，扒除浮渣后将至浇注温度。
（因铝溶液的温度难以用肉眼来判断的，所以必须用测温仪表控制温度，测温仪表应定期校准和维修；热电偶套管应周期的用金属刷刷干净，涂以防护性涂料，以保证测温结果的准确性及延长使用寿命。
4、熔炼时间的控制
为了减少铝溶液的氧化、吸气，应尽量缩短铝溶液在炉内的停留时间，快速熔炼。
为加速熔炼过程，应首先加入中等块度、熔点较低的回炉料，以便在坩埚底部尽快形成熔池，然后再加出铝锭，使之能徐徐浸入逐渐扩大熔池，加速熔化；在炉料主要部分熔化后，再加入熔点较高、数量不多的合金元素，升温、搅拌以加速熔化，最后降温，压入易氧化的合金元素。
5、精炼处理
精炼处理温度：690—730度
精炼剂（充分预热）加入量铝液重的0.15—0.2%，用钟罩压入
处理时间为3—5分钟后静止5—10分钟，扒除浮渣进行浇注，浇注温度为700—740度。
