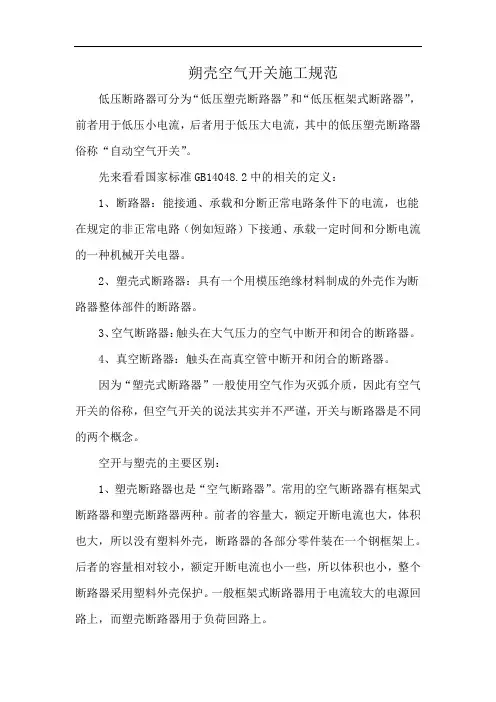

朔壳空气开关施工规范低压断路器可分为“低压塑壳断路器”和“低压框架式断路器”，前者用于低压小电流，后者用于低压大电流，其中的低压塑壳断路器俗称“自动空气开关”。
先来看看国家标准GB14048.2中的相关的定义：1、断路器：能接通、承载和分断正常电路条件下的电流，也能在规定的非正常电路（例如短路）下接通、承载一定时间和分断电流的一种机械开关电器。
2、塑壳式断路器：具有一个用模压绝缘材料制成的外壳作为断路器整体部件的断路器。
3、空气断路器：触头在大气压力的空气中断开和闭合的断路器。
4、真空断路器：触头在高真空管中断开和闭合的断路器。
因为“塑壳式断路器”一般使用空气作为灭弧介质，因此有空气开关的俗称，但空气开关的说法其实并不严谨，开关与断路器是不同的两个概念。
空开与塑壳的主要区别：1、塑壳断路器也是“空气断路器”。
常用的空气断路器有框架式断路器和塑壳断路器两种。
前者的容量大，额定开断电流也大，体积也大，所以没有塑料外壳，断路器的各部分零件装在一个钢框架上。
后者的容量相对较小，额定开断电流也小一些，所以体积也小，整个断路器采用塑料外壳保护。
一般框架式断路器用于电流较大的电源回路上，而塑壳断路器用于负荷回路上。
2、空气开关一般在小电流电路中主要起“隔离”和“保护装置”的作用，也叫自动开关，也叫空气断路器；3、断路器有很好的灭弧能力，在电路短路大电流情况下，自动跳闸；在高电压、大电流电路中，常用作停电、送电，接通、断开负荷的操作电器；4、电流等级：塑壳断路器一般为630A以下，空气断路器一般为630A以上，微型断路器一般为63A以下；5、电压等级的区别：一般空气开关合用的电压等级为500V以下,而断路器通常可以合用于220V以上的各电压等级；6、遮断电流的能力不同：一般断路器能承受的负荷及短路电流更大些；7、灭弧介质和方式的区别：断路器的灭弧介质和方式不但有空气断路器,还有真空断路器,多油断路器,少油断路器,六氟化硫断路器等；8、配套设备的区别：一般相对于空开来讲断路器的丈量,逻辑及执行部门的机构所配套的设备更复杂一些。
摘抄整理断路器的选用断路器是配电系统中主要的保护电器之一，也是功能最完善的保护电器，其主要作用是作为短路、过载、接地故障、失压以及欠电压保护。
根据不同需要，断路器可配备不同的继电器或脱扣器。
脱扣器是断路器总体的一个组成部分，而继电器，则通过与断路器操作机构相连的欠电压脱扣器、分励脱器来控制断路器。
低压断路器一般由脱扣器来完成其保护功能。
标明低压断路器电流特性的参数很多，容易混淆不清。
在设计文件中，常常在标明断路器的电流值时，不说明电流值的意义，给定货造成混乱。
要完整准确的选择断路器，清楚地标定断路器的各个电流参数是必要的。
1断路器额定绝缘电压断路器额定绝缘电压是指在规定条件下用来度量电器及其部件的不同点位部分的绝缘强度，电气间隙和爬电距离的标准电压值，断路器的额定绝缘电压应高于或等于电源系统的额定电压，在选择断路器的额定绝缘电压时要和公司3C 产品要求的额定绝缘电压一致，做到产品的一致性。
2断路器的额定电流参数国标《低压开关设备和控制设备低压断路器》GBl4048.2—94(等效采用IE C947—2)对断路器的额定电流使用两个概念，断路器的额定电流1n和断路器壳架等级额定电流1nm，并给出如下定义：——断路器的额定电流1n，是指脱扣器能长期通过的电流，也就是脱扣器额定电流。
对带可调式脱扣器的断路器则为脱扣器可长期通过的最大电流。
——断路器壳架等级额定电流lnm，用基本几何尺寸相同和结构相似的框架或塑料外壳中所装的最大脱扣器额定电流表示。
国标GBl4048.2—94中对断路器额定电流的定义与我们通常所说的概念有些不同。
当我们提及“断路器额定电流”这一概念时，通常是指“断路器壳架等级额定电流”而不是“脱扣器额定电流”。
例如当我们选择一只CM1—100／330 0—80A型断路器时，通常我们简单地说其额定电流为100A，脱扣器的额定电流为80A。
多数低压断路器供应商所提供的产品资料中，也一般不提“断路器壳架等级额定电流”这一复杂的说法，而只给出“断路器额定电流”这一参数，其实就是“断路器额定电流”作为“断路器壳架等级额定电流”的一种简称，似乎较为合适。
学会断路器的选型和整定断路器的选用，应依据实在使用条件选择使用类别，选择额定工作电压、额定电流、脱扣器的整定电流等参数，参照产品样本供给的保护特性曲线选用保护特性，并需对短路特性和灵敏系数进行校验。
1、断路器的分类1、•框架式断路器（ACB）框架断路器也称为万能式断路器，其全部零件都装在一个绝缘的金属框架内，常为开启式，可装设多种附件，更换触头和部件较为便利，多用在电源端总开关。
过电流脱扣器有电磁式，电子式和智能式脱扣器等几种。
断路器具有长延时、短延时、瞬时及接地故障四段保护，每种保护整定值均依据其壳架等级在肯定范围内调整。
框架断路器适用交流50Hz，额定电压380V、660V，额定电流为200A6300A的配电网络中,重要用来调配电能和保护线路及电源设备免受过载、欠电压、短路，单相接地等故障的危害，该断路器具有多种智能保护功能，可做到选择性保护。
在正常的条件下，可作为线路的不频繁转换之用。
1250A以下的断路器在交流50Hz电压380V的网络中可用作保护电动机的过载和短路。
框架式断路器还常常应用于变压器400V侧出线总开关、母线联络开关、大容量馈线开关和大型电动机掌控开关。
2、•塑壳式断路器（MCCB）塑壳式断路器也被称为装置式断路器，其接地线端子外触头、灭弧室、脱扣器和操作机构等都装在一个塑料外壳内。
辅佑襄助触点，欠电压脱扣器以及分励脱扣器等多采纳模块化，结构特别紧凑，一般不考虑维护和修理，适用于作支路的保护开关。
塑壳断路器通常含有热磁跳脱单元，而大型号的塑壳断路器会配备固态跳脱传感器。
塑壳式断路器过电流脱扣器有电磁式和电子式两种，一般电磁式塑壳断路器为非选择性断路器，仅有长延时及瞬时两种保护方式；电子式塑壳断路器有长延时、短延时、瞬时和接地故障四种保护功能。
部分电子式塑壳断路器新推出的产品还带有区域选择性连锁功能。
塑壳式断路器一般用于配电馈线掌控和保护，小型配电变压器的低压侧出线总开关，动力配电终端掌控，也可用于各种生产机械的电源开关。
最常见的断路器分为MCB(小型断路器）、MCCB(塑壳断路器）、ACB（万能断路器）小微断主要是我们平时家用的断路器（1、2、3、4、6、10、13、16、20、25、32、40、50、63、100）其中1663规格的比较常见，也是我们家里用的规格,当然我们家用的话还需选择几个漏电断路器。
塑壳主要是125、160、250、400、800《壳架》规格，额定电流不会大于壳架规格，从10A800A 都有，小于100A的塑壳和小微断相比，只是分断能力更高一些；这些规格只要是大一些的厂家都会生产，用于小微断上一级的配电。
万能短路器就更大了，其壳架等级有1600.2000、3200、4000、6300，器电流规格和塑壳相同，额定电流不会超过壳架等级。
范围是200A6300A.令狐采学断路器的型号选择空气开关，又称自动开关，低压断路器。
原理是：当工作电流超过额定电流、短路、失压等情况下，自动切断电路。
DZ4760A C20的空气开关，这是微（小）型断路器的额定电流标法，英文字表示磁脱扣（短路保护）的动作倍数，C一般用于普通配电（510倍），另外一种常见的是D型，用于起动电流较大（如电机）的电器（1014倍）。
20A表示额定电流，但应注意的是这个电流是在环境温度为40摄氏度时的整定值。
实际使用时可参照厂家提供的降容曲线。
空气开关的型号：C65N 1P：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40 A C50A C63AC65N 2P：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40 A C50A C63AC65N 3P：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40 A C50A C63AC65N 4P：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40 A C50A C63AC65N 1P：D1A D2A D4A D6A D10A D16A D20A D25A D32A D 40A D50A D63AC65N 2P：D1A D2A D4A D6A D10A D16A D20A D25A D32A D 40A D50A D63AC65N 3P：D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63A型号上升一般是6，10，16，20，25，32，40，50，63，80，100，125，150，225，400。
塑壳断路器选型要素和注意事项断路器按构造分类有万能式、塑料外壳式，其中塑壳断路器适用于额定电压690V，频率50/60Hz，额定电流16至1600A的配电系统或做变压器，电动机，电容器等的保护设备用。
主要起到分配电能，做各支路及用电设备的过载，短路，漏点及欠电压保护，也可用于线路及用电设备的不频繁转换用。
其广泛应用于工农业、交通、矿山、民用建筑和国防等部门，对电力的传输和分配、电路的控制与保护起很大作用，是一种使用量大，面广的产品。
由于使用者对塑壳断路器的特性和技术要求了解不深或不全面，有些概念容易互相混淆，在实际应用中就经常出现一些偏失和误解。
本文对用户在选择和使用塑壳断路器时需要注意的个重要参数开展了详细的介绍，以帮助用户合理选择使用塑壳断路器。
一、塑壳断路器选型需注意的5大重要参数1、断路器壳架等级断路器壳架等级额定电流是指基本尺寸一样的框架和塑料外壳中能装的最大脱扣器的额定电流。
断路器额定电流是指断路器中的脱扣器能长期通过的电流，又称断路器脱扣器额定电流。
同一系列中有多种壳架等级额定电流，同一壳架等级额定电流中又有多种额定电流。
例如DZ20系列中有100、225、400、630、800、1250等壳架等级额定电流，而100壳架等级额定电流中有16A、20A、25A、32A、40A、50A、63A、80A、100A额定电流;225A壳架等级额定电流中有100A，125A、160A、180A、200A、225A额定电流。
DZ20—100和DZ20—225两种壳架等级中都有100A额定电流，但断路器体积外形和分断能力不一样，因此在选用时要把型号填写完整即具体的壳架等级额定电流内的断路器额定电流。
额定电流分级是按(1.25)优先系数来选择的：一方面是符合和满足最大线路和电器元件额定电流的需要;另一方面是为了标准化，以取得最正确的使用导线及加工的效益。
因此它所规定的级别是：3(6)、8、10、12.5、16，20、25、32、40、50、63、80，100、125、160、200、250、315、400A等。
塑壳断路器选型标准塑壳断路器是一种常见的电气设备，广泛应用于家庭、工业和商业领域。
正确选择适合的塑壳断路器对于电气系统的安全和稳定运行至关重要。
在选择塑壳断路器时，需要考虑诸多因素，包括额定电流、额定电压、短路保护能力、使用环境等。
本文将就塑壳断路器的选型标准进行详细介绍，以帮助读者正确选择适合的塑壳断路器。
首先，额定电流是选择塑壳断路器的关键因素之一。
额定电流是指断路器在额定工作条件下能够正常运行的最大电流值。
在选择塑壳断路器时，需要根据实际负载电流大小来确定断路器的额定电流。
一般来说，额定电流应略大于实际负载电流，以确保断路器能够正常工作并具有一定的过载能力。
其次，额定电压也是选择塑壳断路器的重要考量因素。
额定电压是指断路器能够正常工作的最大电压值。
在选择塑壳断路器时，需要根据电气系统的额定电压来确定断路器的额定电压。
断路器的额定电压应与电气系统的额定电压相匹配，以确保断路器能够正常工作并具有一定的耐压能力。
此外，短路保护能力也是选择塑壳断路器的重要考量因素之一。
短路是电气系统中常见的故障之一，能够迅速准确地切断短路故障电流对于保护电气设备和人身安全至关重要。
在选择塑壳断路器时，需要考虑其短路保护能力，确保其能够在短路故障发生时迅速切断电路，以保护电气设备和人身安全。
最后，使用环境也是选择塑壳断路器的重要考量因素之一。
不同的使用环境对于塑壳断路器的要求也不同。
例如，在潮湿、腐蚀或高温环境中，需要选择具有防水防潮、防腐蚀或耐高温性能的塑壳断路器，以确保其能够在恶劣环境中正常工作。
综上所述，正确选择适合的塑壳断路器对于电气系统的安全和稳定运行至关重要。
在选择塑壳断路器时，需要考虑诸多因素，包括额定电流、额定电压、短路保护能力、使用环境等。
希望本文所述的塑壳断路器选型标准能够帮助读者正确选择适合的塑壳断路器，确保电气系统的安全和稳定运行。
纯属科普性文章，此类话题的讨论特别多，我尽量用口语化的文字写出个人的看法和见解，方便大家记住这些概念。
A类和B类断路器的叫法主要针对塑壳断路器和框架断路器，微型断路器不在此类。
有人说，A类就是指塑壳断路器，B类就是指框架断路器，说对了80%，没啥大的毛病。
为了区分A类和B类断路器，我们得先从断路器的功能说起。
在一个配电系统中，最末端负载一般用微型断路器，上一级的断路器一般是塑壳断路器，再往上一级的总进线断路器一般是框架断路器。
电气系统中发生短路故障时，我们希望离故障最近的电源侧断路器跳闸，避免越级保护动作，造成停电面积扩大。
稍微整专业一点，这种”敌动我不动”的做法叫断路器的保护选择性，”敌”指的是下级断路器，”我”指的是上级断路器。
对于短路故障，我们是希望它尽快被切除，尽量降低短路电流热效应和电动力效应对负载、母排、电缆和断路器本身的损害。
微断和塑壳断路器的动作要求”快”，而框架断路器要求”耐”，即该等待的时候必须等待。
微断和塑壳断路器的”快”，是希望它们快速切除短路故障，所以它们一般是”限流型”断路器。
限流断路器在结构设计上追求快速分断，你平常听到的双旋转触头、U型静触头、产气材料三聚氰胺、电动斥力、能量脱扣、限流曲线、能量曲线、允通能量、截断电流等等名词，都和限流断路器有关，是不是觉得每个名词都高端、大气、吊炸天？有人快，有人就要慢，而且是人为故意让它慢，慢的目的就是要等待，那个为你”等待”的人，就是框架断路器！框架断路器要等待塑壳断路器动作，除非塑壳断路器”卡壳”了。
电气系统里最典型的”等待”，通常会把进线断路器的瞬时保护关闭，保留短延时保护，并且设置一定的延时时间。
短路故障发生时，无论塑壳断路器动作再快，在没有动作之前，短路电流会流过塑壳断路器和框架断路器，造成导体温度上升并带来额外的电动力。
为了满足上下级断路器之间的保护选择性，塑壳断路器正好可以利用电动力快速分断，缩短短路电流存在的时间，降低短路电流热效应，而框架断路器需要”耐受”短路电流产生的热和电动力。
塑料外壳式断路器以下简称MCCB，作为低压配电系统和电动机保护回路中的过载、短路保护电器，是应用极广的产品。
随着现代科技水平的不断发展，新技术、新工艺、新材料不断出现，断路器的生产工艺及各种材质不断改进，使断路器的性能有了很大的提高，除国际知名品牌，如ABB、施耐德外，国内一些企业也不甘落后，自行开发、研制或引进国外先进技术，并加以消化、吸收，也向市场推出了成熟了的产品如常熟开关厂的CMl、天津低压开关厂TM30等。
这类产品具有零飞弧、高分断、大容量、进出线方向可以互换、智能型、四极、内部附件结构模块化、安装积木化、体积小型化等特点。
实现了MCCB 所需的选择性保护功能和多种辅助功能，并带有通信接口，使低压配电系统实现自动化和组网成为可能；降低了低压成套配电装置的动、热稳定性的要求；缩小了成套配电装置的体积；大大地提高了供配电系统和设备运行的可靠性。
然而，目前在一些电气设计方案中，对MCCB的正确合理选用并不尽人意，往往忽略了所选厂家的MCCB规格、型号、附件等其它电气参数，特别是对一些新型MCCB的电气参数理解不透，标注不全、应用类别、使用场合及用途等考虑不周。
选用了不合适的MCCB，导致成套厂订货困难，保护的选择性变差，灵敏性，合理性不符合设计规范要求，不但使MCCB没有物尽所用，反而造成了浪费，降低了配电系统的可靠性，影响了工矿企业的生产和人们的生活。
为此，本文结合有关MC—CB的常用参数和国家标准谈谈自己对MCCB正确选用的一些看法。
2.断路器的常用基本相关符号其合义及相互之间的关系Inm——断路器壳架等级电流A，它所指的含义是本断路器内所能安装的最大开关及脱扣器电流值。
In——断路器的额定电流A，它所指的含义是该断路器内选用的额定热动型脱扣器电流值，在不可调固定式热脱扣器中In=Ir1。
Ir1——断路器的长延时整定电流A，它所指的含义是该断路器的过载保护脱扣器所整定的电流值。
Ir2——断路器的短延时整定电流A，它所指的含义是该断路器的短延时脱扣器整定的电流，它的数值在电子可调式脱扣器中为2～12Irl左右可调。
塑壳断路器的灭弧能力分析及应用摘要：塑壳断路器在高低压配电装置中起到了关键功能。
在高低压配电装置发生故障后，可通过塑壳断路器实现故障消除，从而大大提高了配电系统的电力可靠性与安全性。
同时，在具体使用时，也必须明智地选用塑壳断路器的类型，例如需要考虑塑壳断路器的灭弧能力以及最大输送电压能力等。
因此，本章主要介绍了塑壳断路器的基本理论，并阐述了塑壳断路器的灭弧功能、灭弧装置的基本构造，以及剩余电流断路器的具体使用。
关键词：塑壳式断路器；灭弧能力；分析前言：塑壳断路器属于低压断路器，是配电系统的重要组成部分。
塑壳断路器的产品外壳绝缘材料为塑料，一般用于配电使用，不需要频繁开关分合闸。
当故障电流达到塑壳断路器的动作电流时，能切断电路，当电路或设备出现过载、短路或欠压时，能保护电源电路和设备不受损坏。
目前，塑壳断路器正向大电流、高脱扣方向发展。
塑壳断路器是低压工业电气设备中的重要产品之一，增加和改善它们的性能可以更好地保护线路、电气设备和工作人员的安全，有助于减少触电伤害、设备损坏、线路烧毁的发生。
在配电系统的实际应用中，往往是对塑壳断路器灭弧技术的综合研究与使用，以及塑壳断路器类型的选用，因此，本章中详细分析了塑壳断路器在实践中的具体运用。
一、塑壳断路器的有关概念塑壳断路器不同于传统高压断路器的框架断路器，一般采取长延时保护和短瞬时保护两种形式。
当配电网系统发生过载或故障的状态时，塑壳断路器就能及时分闸保护，保证了配电网的安全工作状态。
在配电系统过载时，塑壳断路器也有长延时保护功能，即在系统过载时，随着配电网的电压增加，在火电机组的加热动作系统的电路中断路器也会增加，同时对加热元件周围所实施的双重加热，并由此引起了片面的弯曲。
塑壳断路器结构启动触点装置以绕过供电装置中的过载触点，另外，在供电系统中出现短路后，塑壳断路器的瞬时保护能迅速解锁，断开触头系统，达到保护配电系统的目的。
由于在发生短路故障时必须中断大电流，因此许多塑壳断路器采取了适当的措施来抑制电弧，随着生产技术水平的发展，塑壳断路器的实际使用效能日益增强和改善。
断路器和空气开关的区别划分低压断路器可分为低压塑壳断路器和低压框架式断路器，前者用于低压小电流，后者用于低压大电流，其中的低压塑壳断路器俗称自动空气开关。
中国国家标准GB14048。
2中的几个定义（强制标准，想详细了解低压断路器就看这个标准）：1。
断路器：能接通、承载和分断正常电路条件下的电流，也能在规定的非正常电路（例如短路）下接通、承载一定时间和分断电流的一种机械开关电器。
2。
塑壳式断路器：具有一个用模压绝缘材料制成的外壳作为断路器整体部件的断路器。
3。
空气断路器：触头在大气压力的空气中断开和闭合的断路器4。
真空断路器：触头在高真空管中断开和闭合的断路器因塑壳式断路器一般使用空气作为灭弧介质，因此有空气开关的俗称，但空气开关的说法其实并不严谨，因开关与断路器是不同的两个概念。
从作用看：1、空气开关一般在小电流电路中主要起“隔离”和“保护装置”的作用，也叫自动开关，也叫空气断路器；2、断路器有很好的灭弧能力，在电路短路大电流情况下，自动跳闸；在高电压、大电流电路中，常用作停电、送电，接通、断开负荷的操作电器；1。
电压等级的区别:一般空气开关合用的电压等级为500V以下，而断路器通常可以合用于220V以上的各电压等级。
2。
遮断电流的能力不同:一般断路器能承受的负荷及短路电流更大些。
3。
灭弧介质和方式的区别:断路器的灭弧介质和方式不但有空气断路器，还有真空断路器，多油断路器，少油断路器，六氟化硫断路器等。
4。
配套设备的区别:一般相对于空开来讲断路器的丈量，逻辑及执行部门的机构所配套的设备更复杂一些。
断路器有真空断路器和SF6断路器等多种型号，它的开断电流要比普通的空气开关大，开断容量也要更大，真空断路器一般用于6KV的系统，SF6断路器用于500KV 变电站，两者都用直流110V作为控制电源，由控制信号触发才会动作，一般的空开用在380/220系统，相当于刀闸。
负荷开关、隔离开关和断路器的区别发表时间:2010-12-5 19:50:05来源:福建东方电器深圳办事处作者:航添点击:126次负荷开关是可以带负荷分断的，有自灭弧功能。
塑壳断路器与框架断路器的区别和选用（1）塑壳断路器和框架断路器同是断路器产品中使用十分普遍的产品，不过很多人并不是十分了解两者存在的区别，在选购的时候也经常会出现举棋不定的情况。
我所面对的一些客户也经常有这样的困扰，所以我根据这个问题，咨询了工厂内三位资深工程师，并对他们平时选购的一些心得进行总结，在这里说下塑壳断路器与框架断路器两者的区别，以及选用时需要注意的地方。
框架断路器分段能力高且功能完善-工程师1塑壳断路器采用塑料化结构，特点是将断路器外壳、框架采用塑料压制而成，将触头、灭弧系统都放在绝缘小室中，防止相间短路，确保电弧向上喷出，保证触头系统可靠分断。
而框架断路器采用模块化结构，分为框架、触头灭弧系统、手动操作机构、电动操作机构、智能型控制器以及抽屉座等部分。
每个部分都成为一个完整独立的部件，组装时只需1-2个螺钉即可将其固定，拆装十分方便有利于检修维护。
塑壳断路器产品种类繁多，其特点是结构紧凑，操作容易，功能比较简单，一般配置过流脱扣器和瞬时脱扣器，框架断路器则功能完善，特别是近年来单片机技术的应用，框架断路器向着高性能、易维护、网络化的方向发展。
在额定电流上，塑壳断路器一般为630A（一些新产品可达到1600A）以下，而框架断路器的额定电流要大很多，一般为630A-6300A（比如我们公司生产的DW15,DW16和DW17系列框架断路器都达到了这个标准）。
另外在分段能力上，框架断路器要比塑壳断路器高。
在实际应用中，800A以上的回路或分段能力要求特别高的回路或需要功能较多的回路应该采用框架断路器，630A以下的回路，一般使用塑壳断路器。
塑壳断路器适用于做支路保护开关-工程师2框架断路器的所有零件都装在一个绝缘的金属框架内，常为开启式，可装设多种附件，更换触头和部件较为方便，多用在电源端总开关。
过电流脱扣器有电磁式，电子式和智能式脱扣器等几种。
断路器具有长延时、短延时、瞬时及接地故障四段保护，每种保护整定值均根据其壳架等级在一定范围内调整。
手动及电动操作均有，随着微电子技术的发展，目前部分智能型断路器具有区域选择连锁功能，充分保证了动作的灵敏性和选择性。
塑壳断路器是接地线端子外触头、灭弧室、脱扣器和操作机构等都装在一个塑料外壳内，一般不考虑维修，适用于作支路的保护开关，过电流脱扣器有电磁式和电子式两种，一般电磁式塑壳断路器为非选择性断路器，仅有长延时及瞬时两种保护方式，电子式塑壳断路器有长延时、短延时、瞬时和接地故障四种保护功能。
部分电子式塑壳断路器新推出的产品还带有区域选择性连锁功能。
大多数塑壳断路器为手动操作，也有部分带电动机操作。
以上就是前面两位工程师对塑壳断路器和框架断路器两者的基本情况介绍和比较，同时也指出了各自适应的用处和选用注意点，希望对大家有所帮助，同时在下面一篇文中，接着说上篇文章没有说完的话题，在上篇的文章-塑壳断路器与框架断路器的区别和选用（1）中，已经有两位工程师谈了框架断路器和塑壳断路器各自的特点和适用的环境。
为我们选型提供了参考，接着我们来看看第三位工程师的看法。
框架断路器多作为配电系统的主开关框架断路器一般也被称作开启式断路器或者万能式断路器，有手操作，械杆操动，储能式，非储能式以及电动式等操作形式。
按安装方式可分为固定式和抽屉式两种，固定式外壳采用金属材料，外型尺寸较大，防护等级较低。
抽屉式则采用工程塑料外壳，结构较为紧凑，防护等级高，检修方便。
按保护特性分，框架断路器可分为非选择性（A类）和选择性（B类），B类断路器多采用电子式过电流脱扣器，具有长延时，短延时和瞬时动作保护三段保护特性。
智能型框架断路器内置单片机，具有显示，报警，自检和通信功能。
可与工控机组成监控系统，框架断路器的最大特点是容量大，极限分段能力高和足够的短时耐受电流，如DW17型断路器的额定电流高达5000A，额定短时耐受电流高达100KA，这使得框架断路器有很好的选择性和稳定性。
正是由于这些优秀的特点，使得框架断路器的价格较高，多用于低压配电系统的主开关，以及重要的，负载较大的主干线和大型电动机的保护。
塑壳断路器也被成为装置式断路器，所有的零件都密封于外壳中，辅助触点，欠电压脱扣器以及分励脱扣器等多采用模块化。
由于结构非常紧凑，塑壳断路器基本无法检修。
其多采用手动操作，大容量可选择电动分合。
由于电子式过电流脱扣器的应用，塑壳断路器也可分为A类和B类两种，B 类具有良好的三段保护特性，但由于价格因素，采用电磁式脱扣器的A类产品的市场占有率更高。
塑壳断路器的特点是体积小，接触防护好，安装适用方便且价格便宜。
但与框架断路器相比，其容量小，短路分段能力低，选择性和耐受能路差，智能化方面也略显不足。
虽然近年来，新型的塑壳断路器容量已经做到了很高，但由于结构上的不足，短时耐受能力依然无法得到大幅改善，选择塑壳断路器时必须注意这个问题。
以上就是三位工程师的对两类断路器的看法，我也稍微说下自己的看法，当然和工程师相比还是有很大差距的。
我觉得无论是选择框架断路器，还是塑壳断路器，主要是要结合自身的情况，比方说要操作检修方便，分段能力高，那显然框架断路器更合适。
而如果是用于额定电流比较低，同时希望预算比较低时，塑壳断路器则显得更加合适！最后感谢三位工程师的分享，给我们带来了很多新的领悟。
以后我们也会多分享这样有用的宝贵经验。
塑壳断路器和微型断路器的区别塑壳断路器（英文简称为MCCB）主要作用是为低压配电系统和电动机保护回路中的过载、短路提供保护功能。
由于其可靠性和稳定性，使之成为工业上应用十分广泛的产品。
微型断路器(英文简称为MCB)同样是使用范围和数量都极大的断路器产品，主要功能是为建筑电气终端配电装置提供保护。
由于两者同属于断路器，且塑壳断路器多用于小容量的通断，所以了解两者的区别，选择合适的产品是十分现实和重要的。
这里简单做下说明。
先说下基本的相似之处，因为两者都属于断路器，都需要遵守一些基本的产品标准，有相同的工作原理。
接着说下两者的区别，总体上说有以下几点：1.电气参数不同2.机械参数不同3.使用工作环境不同此外从选购的角度出发，具体说几个两者的区别。
电流等级塑壳断路器电流等级最高2000A的都有.而微型断路器最大电流等级在125A以内。
由于两者在容量上的差距，在具体工作中，塑壳断路器的有效面积也大于微型断路器，同时接入的导线也比较粗，可以达到35平方以上，而微型断路器只适合接10平方以下的导线。
所以一般对于室内情况，房间较大的更适宜选择塑壳断路器。
安装方式塑壳断路器以螺钉安装为主，容易压紧，接触良好，运行稳定。
而微型断路器主要是通过导轨安装，有时候由于力矩不够而引发接触不良。
由于两者不同的安装方式，从而导致塑壳断路器的安装比小型断路器更稳固，难度也更低。
操作与寿命操作上看。
塑壳断路器对过流和短路采用两套装置分别保护，过流保护动作值可以人工调整，方便迅速。
而微型断路器对过流和短路共用一套装置，电流不可调，导致很多时候无法解决问题。
塑壳断路器相间距离大，且有灭弧罩，灭弧能力强，能承受更大的短路电流，且不易引发相间短路，从而使用寿命也比微型断路器校长。
使用灵活性在这一方面还是塑壳断路器更加突出，其在设置的灵活性上比微型断路器更好。
塑壳断路器的过流和短路保护装置是各自独立的，使用中过流保护的动作值还可以做出灵活调整。
微型断路器的过流保护和短路保护是统一装置，调节灵活性上存在一定不足。
根据以上的情况看似乎都是微型断路器处于下风，但其实对于某些时候，还是需要选择微型断路器的。
比方说需要提高线路的安全性时，因为微型断路器的动作灵敏度高，分断动作快，更有利于对线路及电器的保护。
由此可以看见两者都有着各自的优点和适合使用的地方，关键是要充分了解塑壳断路器和微型断路器的区别，并根据自身的需要进行选择。
变压器接线Dyn11和Yyn0的区别比较和选择现在电力变压器主要分为干式变压器和油浸式变压器两类，在变压器的规格参数中有一项被称之为联接组标号（连接主别）。
也就是我们平时说的接线方式，常规的有Dyn11，Yyn0两类之分，无论是前面说到的前面提到的干变，还是如S11变压器。
基本上是这两类，本文也主要探讨两者的区别。
首先两种接线的示意图如下：看到无论是高压侧，还是低压侧，两者的接线方式都是不同的，正是这一点，两款组别不一样的变压器是不能并联的。
接着说下两者各自的特点和优点，简单的说。
（1）Dyn11接线：具有输出电压质量高、中性点不漂移、防雷性能好等特点。
在箱变低压侧三相负荷不平衡时，由于零序电流和三次谐波电流可以在高压绕阻的闭合回路内流通，每个铁心柱上的总零序磁势和三次谐波磁势几乎等于零，所以低压中性点电位不漂移，各项电压质量高；同样由于雷电流也可以在高压绕阻的闭合回路内流通，雷电流在每个铁心柱上的总磁势几乎等于零，消除了正、逆变换过电压，所以防雷性能好。
但存在非全相运行问题，可采取在低压主开关加装欠压保护装置。
（2）Yyn0接线：当高压熔丝一相熔断时，将会出现一相电压为零，另两相电压没变化，可使停电范围减少至1/3。
这种情况对于低压侧-9*3为单相供电的照明负载不会产生影响。
若低压侧为三相供电的动力负载，一般均配置缺相保护，故此不会造成动力负载因缺相运行而烧毁。
总体上来说：Dyn11联结变压器的零序阻抗比Yyn0接线变压器小得多，有利于低压单相接地短路故障的切除。
Dyn11接线变压器允许中性线电流达到相电流的75%以上。
因此，在变压器接线的选择中，选择Dyn11联结变压器很有必要。
由于Yyn0联结变压器高压绕组的绝缘强度要求较之Dyn11联结变压器稍低，所以，不宜将Yyn0联结变压器改为Dyn11联结。
