为什么微断有C曲线和D曲线之分，而塑壳没有？
不知道大家有没有这个疑惑，今天我来试着解读下，以问答形式谈谈自己的看法：
问题一：为什么微断有C曲线和D曲线之分，而塑壳没有？
回答：首先明确微断为什么有C曲线和D曲线之分，这是根据负载性质不同，对断路器的瞬动保护要求不同而设定的。
除了C和D曲线外，还有B曲线，K曲线等。
而塑壳也根据负载性质不同，分为配电性和马达型。
只是教法不同而已。
问题二：D曲线微断用于马达型负载，但也有过载保护；但马达型塑壳断路器为什么没有过载保护。
回答：通常马达型负载需要设热继电器作为过载保护。
如果设置了热继电器，那么微断内的过载保护就没什么意义了；但一些小容量电动机可以不装设热继电器作为过载保护，但此时仍需对电缆进行过载保护，这种情况下就需要微断内设过载保护了。
微断只是用于末端负载，本身保护值就不太精确，因此也就没必要划分哪些需要过载保
护，哪些不需要了。
同时，为避免非专业人士的不正确使用，都配置过载保护既不影响使用，又提高了安全系数，对成本影响也不大，何乐而不为呢。
而对于马达型塑壳断路器，所带的负载额定电流较大，通常都会安装热继电器作为过载保护，如果断路器内再设过载保护，就重复设置了，反而浪费了。
而且断路器内过载保护误差较大，很难实现对马大型负载的过载保护，断路器内设置过载保护也就没有多大意义了。
朋友，你们觉得我说的有道理吗？请关注我，我会持续分享电气知识和经验！。
有区别1、塑壳断路器能接入较粗导线，如35平方以上的。
小型断路器只适合接10平方以下的导线。
2、塑壳断路器端头用螺母联接，容易压紧，接触良好。
小型断路器采用较小的压紧端子，且只能用螺丝刀拧紧，力矩不够，不容易压紧，接触不太好。
3、塑壳断路器对过流和短路采用两套装置分别保护，过流保护动作值可以人工调整。
小型断路器对过流和短路共用一套装置，电流不可调。
4、塑壳断路器相间距离大，且有灭弧罩，灭弧能力强，能承受更大的短路电流，还不易引发相间短路。
寿命也长。
5、小型断路器动作灵敏度比塑壳断路器高。

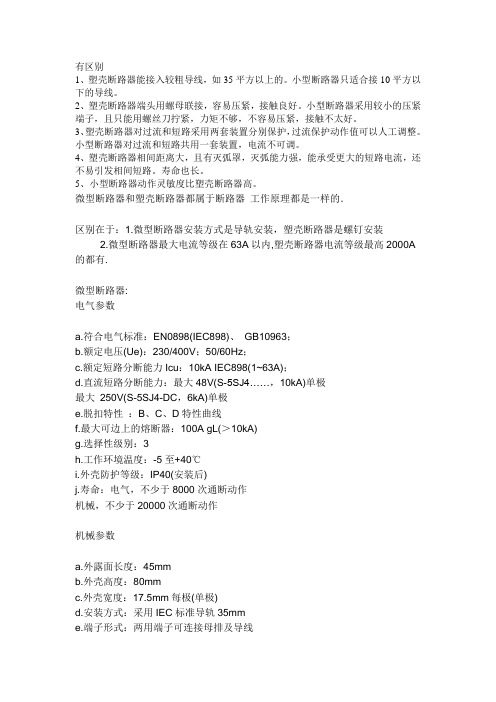

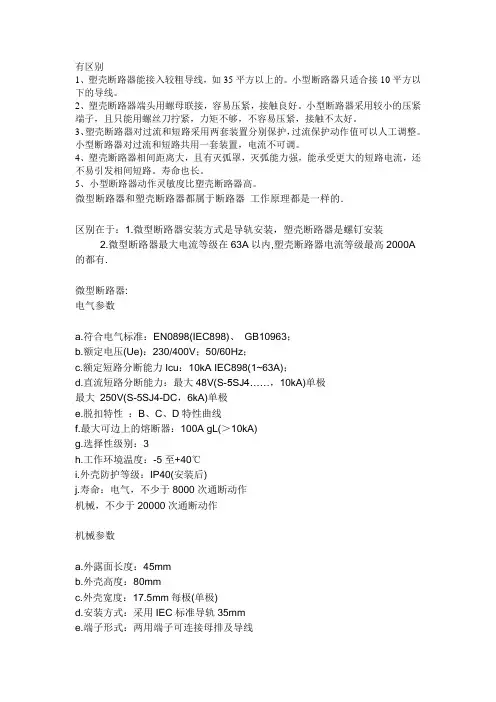

微型断路器和塑壳断路器都属于断路器工作原理都是一样的．区别在于：1.微型断路器安装方式是导轨安装，塑壳断路器是螺钉安装2.微型断路器最大电流等级在63A以内,塑壳断路器电流等级最高2000A 的都有.微型断路器:电气参数a.符合电气标准：EN0898(IEC898)、GB10963；b.额定电压(Ue)：230/400V；50/60Hz；c.额定短路分断能力Icu：10kA IEC898(1~63A)；d.直流短路分断能力：最大48V(S-5SJ4……，10kA)单极最大250V(S-5SJ4-DC，6kA)单极e.脱扣特性：B、C、D特性曲线f.最大可边上的熔断器：100A gL(＞10kA)g.选择性级别：3h.工作环境温度：-5至+40℃i.外壳防护等级：IP40(安装后)j.寿命：电气，不少于8000次通断动作机械，不少于20000次通断动作机械参数a.外露面长度：45mmb.外壳高度：80mmc.外壳宽度：17.5mm每极(单极)d.安装方式：采用IEC标准导轨35mme.端子形式：两用端子可连接母排及导线f.端子接线能力：母线1-25mm2；母线厚度0.8-2mm塑壳断路器:适用工作环境a.海拔高度2000m及以下；b.周围介质温度不高于+40℃(对船用产品为+45℃)和不低于-5℃；c.能耐受潮湿空气的影响；d.能耐受盐雾、油雾的影响；e.最大倾斜为±25.5°；f.在受到船舶正常振动时能可靠工作；g.在受到地震情况下(4g)能可靠工作；h.在无爆炸危险的介质中，具介质无足以腐蚀金属的破坏绝缘的气体与导电尘埃的地方；i.在没有雨雪侵袭的地方。
塑壳断路器与框架断路器的区别和选用（1）塑壳断路器和框架断路器同是断路器产品中使用十分普遍的产品，不过很多人并不是十分了解两者存在的区别，在选购的时候也经常会出现举棋不定的情况。
我所面对的一些客户也经常有这样的困扰，所以我根据这个问题，咨询了工厂内三位资深工程师，并对他们平时选购的一些心得进行总结，在这里说下塑壳断路器与框架断路器两者的区别，以及选用时需要注意的地方。
框架断路器分段能力高且功能完善-工程师1塑壳断路器采用塑料化结构，特点是将断路器外壳、框架采用塑料压制而成，将触头、灭弧系统都放在绝缘小室中，防止相间短路，确保电弧向上喷出，保证触头系统可靠分断。
而框架断路器采用模块化结构，分为框架、触头灭弧系统、手动操作机构、电动操作机构、智能型控制器以及抽屉座等部分。
每个部分都成为一个完整独立的部件，组装时只需1-2个螺钉即可将其固定，拆装十分方便有利于检修维护。
塑壳断路器产品种类繁多，其特点是结构紧凑，操作容易，功能比较简单，一般配置过流脱扣器和瞬时脱扣器，框架断路器则功能完善，特别是近年来单片机技术的应用，框架断路器向着高性能、易维护、网络化的方向发展。
在额定电流上，塑壳断路器一般为630A（一些新产品可达到1600A）以下，而框架断路器的额定电流要大很多，一般为630A-6300A（比如我们公司生产的DW15,DW16和DW17系列框架断路器都达到了这个标准）。
另外在分段能力上，框架断路器要比塑壳断路器高。
在实际应用中，800A以上的回路或分段能力要求特别高的回路或需要功能较多的回路应该采用框架断路器，630A以下的回路，一般使用塑壳断路器。
塑壳断路器适用于做支路保护开关-工程师2框架断路器的所有零件都装在一个绝缘的金属框架内，常为开启式，可装设多种附件，更换触头和部件较为方便，多用在电源端总开关。
过电流脱扣器有电磁式，电子式和智能式脱扣器等几种。
断路器具有长延时、短延时、瞬时及接地故障四段保护，每种保护整定值均根据其壳架等级在一定范围内调整。
微断和塑壳断路器区别 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998有区别1、塑壳断路器能接入较粗导线，如35平方以上的。
小型断路器只适合接10平方以下的导线。
2、塑壳断路器端头用螺母联接，容易压紧，接触良好。
小型断路器采用较小的压紧端子，且只能用螺丝刀拧紧，力矩不够，不容易压紧，接触不太好。
3、塑壳断路器对过流和短路采用两套装置分别保护，过流保护动作值可以人工调整。
小型断路器对过流和短路共用一套装置，电流不可调。
4、塑壳断路器相间距离大，且有灭弧罩，灭弧能力强，能承受更大的短路电流，还不易引发相间短路。
寿命也长。
5、小型断路器动作灵敏度比塑壳断路器高。
微型断路器和塑壳断路器都属于断路器工作原理都是一样的．区别在于：1.微型断路器安装方式是导轨安装，塑壳断路器是螺钉安装2.微型断路器最大电流等级在63A以内,塑壳断路器电流等级最高2000A的都有.微型断路器:电气参数a.符合电气标准：EN0898(IEC898)、 GB10963；b.额定电压(Ue)：230/400V；50/60Hz；c.额定短路分断能力Icu：10kA IEC898(1~63A)；d.直流短路分断能力：最大48V(S-5SJ4……，10kA)单极最大 250V(S-5SJ4-DC，6kA)单极e.脱扣特性：B、C、D特性曲线f.最大可边上的熔断器：100A gL(＞10kA)g.选择性级别：3h.工作环境温度：-5至+40℃i.外壳防护等级：IP40(安装后)j.寿命：电气，不少于8000次通断动作机械，不少于20000次通断动作机械参数a.外露面长度：45mmb.外壳高度：80mmc.外壳宽度：17.5mm每极(单极)d.安装方式：采用IEC标准导轨35mme.端子形式：两用端子可连接母排及导线f.端子接线能力：母线1-25mm2；母线厚度-2mm塑壳断路器:适用工作环境a.海拔高度2000m及以下；b.周围介质温度不高于+40℃(对船用产品为+45℃)和不低于-5℃；c.能耐受潮湿空气的影响；d.能耐受盐雾、油雾的影响；e.最大倾斜为±°；f.在受到船舶正常振动时能可靠工作；g.在受到地震情况下(4g)能可靠工作；h.在无爆炸危险的介质中，具介质无足以腐蚀金属的破坏绝缘的气体与导电尘埃的地方；i.在没有雨雪侵袭的地方。
住宅户内配电箱选2P ,其他的一般3P，漏电4P，双电源4P1P+N与2P1P+N也就是DPN，是指一根相线+一根中性线，这根接相线极具有正常分断能力（就是用手去断开）和过载、短路等保护分断功能（就是出现故障后自动断开），而这根接中性线极（在断路器上标示N）只就有正常的分断能力（用手去断开），而不具有保护分断功能。
它是施耐德C65系列中的一种。
而2P是指你所接的不管是一根相线+一根中性线还是两根都是相线，这两极都具有正常分断能力（用手去断开）和保护分断功能（出现故障后自动断开）。
施耐德C32、C45、C65都有这种型号。
相对来说1P+N比2P要便宜。
也就是说2P应用比1P+N要广泛一些了。
它并不是像上面大家说的1P+N通常指漏电断路器。
普通的插座回路用1P+N完全可以，但是如果你要加漏电的话就不行了，因为DPN（1P+N）的断路器不能拼装漏电保护附件和其他电器附件。
它的其它参数为：脱扣曲线为C型（专用于配电保护）；断路器的宽度为18mm;额定电流为3A、6A、10A、16A、20A。
如果要带漏电你可以选用DPNK型，DPNN型，DPNvigi和DPNvigiG，DPNNvigi型等，也可以用C65N-C 20A/2P+VE型断路器。
再说一遍，三相电用的漏电断路器一般分3种断路器，一种是3P的，一种是3PN的，一种是4P的。
3P：就3个接线只是给纯三相用电设备用的，相对地或者相间短路时会跳闸，不能有单相负荷，不然某相对N线有负荷后，N线回流断路器会作为漏电流动作。
3PN：4个接线L1L2L3N都过互感器线圈后面可以使用三相电，也可以使用单相电，无论三相负载是否平衡，漏电开关不动作；仅在漏电时候动作。
也就是说单相接地或者相间短路时候动作。
4P：4个接线L1L2L3都过互感器线圈使用方法同3PN，区别只是4P断N线，3P的不断N线。
对于微型断路器来说，1P+N、1P、2P一般都用来作为单相用电器的通断控制，但效果不同。

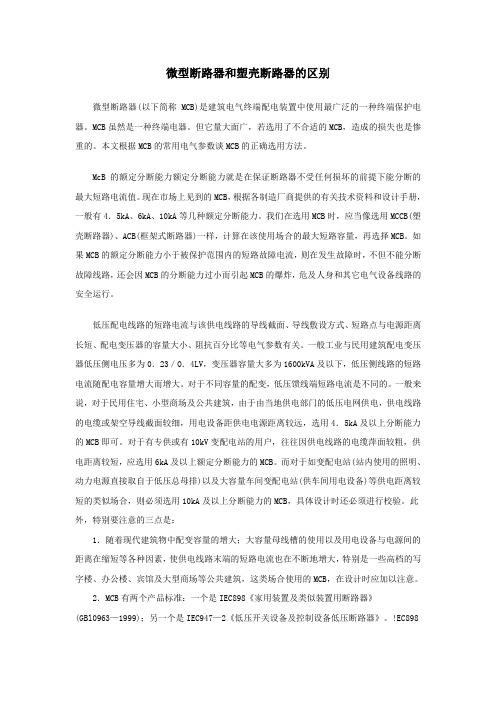

微型断路器和塑壳断路器的区别微型断路器(以下简称MCB)是建筑电气终端配电装置中使用最广泛的一种终端保护电器。
MCB虽然是一种终端电器。
但它量大面广，若选用了不合适的MCB，造成的损失也是惨重的。
本文根据MCB的常用电气参数谈MCB的正确选用方法。
McB的额定分断能力额定分断能力就是在保证断路器不受任何损坏的前提下能分断的最大短路电流值。
现在市场上见到的MCB，根据各制造厂商提供的有关技术资料和设计手册，一般有4．5kA、6kA、10kA等几种额定分断能力。
我们在选用MCB时，应当像选用MCCB(塑壳断路器)、ACB(框架式断路器)一样，计算在该使用场合的最大短路容量，再选择MCB。
如果MCB的额定分断能力小于被保护范围内的短路故障电流，则在发生故障时，不但不能分断故障线路，还会因MCB的分断能力过小而引起MCB的爆炸，危及人身和其它电气设备线路的安全运行。
低压配电线路的短路电流与该供电线路的导线截面、导线敷设方式、短路点与电源距离长短、配电变压器的容量大小、阻抗百分比等电气参数有关。
一般工业与民用建筑配电变压器低压侧电压多为0．23／O．4LV，变压器容量大多为1600kVA及以下，低压侧线路的短路电流随配电容量增大而增大。
对于不同容量的配变，低压馈线端短路电流是不同的。
一般来说，对于民用住宅、小型商场及公共建筑，由于由当地供电部门的低压电网供电，供电线路的电缆或架空导线截面较细，用电设备距供电电源距离较远，选用4．5kA及以上分断能力的MCB即可。
对于有专供或有10kV变配电站的用户，往往因供电线路的电缆萍面较粗，供电距离较短，应选用6kA及以上额定分断能力的MCB。
而对于如变配电站(站内使用的照明、动力电源直接取自于低压总母排)以及大容量车间变配电站(供车间用电设备)等供电距离较短的类似场合，则必须选用10kA及以上分断能力的MCB，具体设计时还必须进行校验。
此外，特别要注意的三点是：1．随着现代建筑物中配变容量的增大；大容量母线槽的使用以及用电设备与电源间的距离在缩短等各种因素，使供电线路末端的短路电流也在不断地增大，特别是一些高档的写字楼、办公楼、宾馆及大型商场等公共建筑，这类场合使用的MCB，在设计时应加以注意。
只以低压工业常用的来谈低压断路器分为：框架断路器、塑壳断路器、微型（小型）断路器其中框架断路器的容量最大、开关电流最大，因此做出来的体积是很大的。
一般大于1250A 塑壳断路器就是用塑料外壳做保护，能力次与框架式断路器，大于微型断路器。
一般小于1250A大于63A（这个并非是额定电流）。
例如施耐德NSX系列有100A 160A 250A 400A 600A等等微型断路器一般小于等于63A，例如iC65N系列的。
对于这个话还是很好理解的，就是根据能力来划分的，当然能力不同，造价与结构也就各不相同。
断路器的常用参数，常用的哈：架壳（框架）电流：是指该断路器在外壳与结构做出来的时候，说的简单点就是所能允许的最大的额定电流。
因为材料、结构不同，所能装载的触头是不一样的，所以有了架壳等级电流之分。
例如，不同的架壳等级的断路器是有相同的额定电流的。
例如NSX 600系列里是有额定电流250A，NSX 400系列也是有的。
那么到底选哪个就要根据你的系统要求，有无规范要求（在有些规范里，对电动机的那个断路器是有架壳等级要求的）还有经济性去考虑。
额定电流In：是指断路器的触头允许长期运行的电流，我们常说的1.5倍的线路额定电流就是在选断路器的额定电流。
一般的话是选1.5到2倍的线路最大长时电流（瞬时电流不算）。
分断能力Icu：就是当断路器控制的回路发生短路时，电流是相当的大的，远远的大于其额定电流，那么分断能力指的就是，断路器能否安全的将这个短路电流分断，且自身没受到损害。
要是大于其分断能力，有可能分不开或者分开了断路器坏了。
要是分不开的话就是相当危险的，整个回路会全部烧掉。
要理解“能力”2字，并不是说达到这个值才动作，而是在这个能力范围内达到脱扣的值是可以脱扣的。
说到脱扣，就来说脱扣的种类吧。
一般啊，在选塑壳断路器的时候，我们会提示让选何种脱扣器类型以施耐德NSX为例吧有：TMD 热磁脱口MA 电磁脱口（我们常用的MA电动机系列的就是这个）STR22SE/STR23SE等等型号电子脱扣器热磁脱口，顾名思义，关键在于热字上，它是通过金属片的发热变形来推动脱扣传动机构，因此，他的动作时间一般不是特别快，因为发热需要过程。
微型断路器和塑壳断路器的比照断路器是配电体系中首要的维护电器之一，也是功用最完善的维护电器，商品首要用于线路的短路、过载、接地缺陷、失压以及欠电压维护。
微型断路器界说：微型断路器，简称MCB（MicroCircuitBreaker），是修建电气终端配电设备引中运用最广泛的一种终端维护电器。
用于125A以下的单相、三相的短路、过载、过压等维护，包含单极1P，二极2P、三极3P、四极4P等四种。
塑壳断路器界说塑壳断路器，简称MCCB（MoldCaseCircuitBreaker），首要效果是为低压配电体系和电动机维护回路中的过载、短路供给维护功用。
商品首要用于工业范畴。
怎么十分好的了解两者各自的长处及适用的本地，挑选适合的商品十分首要。
以下做扼要概述。
微型断路器和塑壳断路器同归于断路器，两者有一样的作业原理，且均适用于根柢的商品规范。
用户选型时，直观方面，能够了解到两者在电气参数，机械参数和适用作业环境方面的纷歧样。
以下再从选购的视点动身，详细说下两者的差异。
1、电流等级微型断路器的最大额外电流等级为125A，塑壳断路器的最高额外电流等级可达2000A。
因为两者在电流等级方面的差异，用户设备及运用时，塑壳断路器有用面积大于微型断路器，一同接入的导线也比照粗，最高需达35平方以上，而微型断路器通常仅需接10平方以下导线。
2、设备办法微型断路器首要选用导轨设备，有时分因为力矩不行而致使触摸不良；而塑壳断路器以螺钉设备为主，简略压紧，触摸杰出，作业安稳。
而因为两者纷歧样的设备办法，然后致使塑壳断路器的设备比小型断路器更安靖，难度也更低。
3、操作与寿数操作上看。
微型断路器过流及短路均选用同套设备，电流等级固定不行调，操作便当性及安全性方面通常；塑壳断路器过流及短路选用别离纷歧样的两套设备，过流维护动作值可人工调整，便当活络，且塑壳断路器相间隔绝大，且有独立灭弧罩，灭弧才干强，能接受更大的短路电流，且不易致使相间短路，然后运用寿数也比微型断路器校长。
简析微断、塑壳、万能式断路器微断简介：微型断路器，简称MCB （Micro Circuit Breaker ），是建筑电气终端配电装置引中使用最广泛的一种终端保护电器。
用于125A以下的单相、三相的短路、过载、过压等保护，包括单极1P，二极2P、三极3P、四极4P等四种。
工作原理：微型断路器由操作机构、触点、保护装置(各种脱扣器)、灭弧系统等组成。
其主触点是靠手动操作或电动合闸的。
主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。
过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。
当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。
当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作。
当电路欠电压时，欠电压脱扣器的衔铁释放。
也使自由脱扣机构动作。
塑壳简介：塑壳断路器能够在电流超过跳脱设定后自动切断电流。
塑壳指的是用塑料绝缘体来作为装置的外壳，用来隔离导体之间以及接地金属部分。
塑壳断路器通常含有热磁跳脱单元，而大型号的塑壳断路器会配备固态跳脱传感器。
其脱扣单元分为：热磁脱扣与电子脱扣器。
常用的，额定电流共有以下几种 16 25 30 40 50 60 75 80 100 125 160 200 225 250 315 350 400 500 630 A。
工作原理：低压断路器的主触点是靠手动操作或电动合闸的。
主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。
过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。
当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。
当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作，主触点断开主电路。
当电路欠电压时，欠电压脱扣器的衔铁释放，也使自由脱扣机构动作，主触点断开主电路。
当按下分励脱扣按钮时，分励脱扣器衔铁吸合，使自由脱扣机构动作，主触点断开主电路。
