几个断路器参数的含义-塑壳断路器参数含义是什么塑壳断路器能够在电流超过跳脱设定后自动切断电流。
塑壳指的是用塑料绝缘体来作为装置的外壳，用来隔离导体之间以及接地金属部分。
塑壳断路器通常含有热磁跳脱单元，而大型号的塑壳断路器会配备固态跳脱传感器。
其脱扣单元分为：热磁脱扣与电子脱扣器。
常用的，额定电流共有以下几种 16 25 30 40 50 60 75 80 100 125 160 200 225 250 315 350 400 500 630 A。
塑壳断路器的主要参数⑴额定电压塑壳断路器铭牌上的额定电压是指断路器主触头的额定电压，是保证接触器触头长期正常工作的电压值。
（2）额定电流接触器铭牌上的额定电流是指路器主触头的额定电流，是保证接触器触头长期正常工作的电流值。
⑶脱扣电流脱扣电流是使过电流脱扣器动作的电流设定值，当电路短路或负载严重超载，负载电流大于脱扣电流时，断路器主触头分断。
⑷过载保护电流、时间曲线过载保护电流、时间曲线，为反时限特性曲线，过载电流越大，热脱扣器动作的时间就越短。
⑸欠电压脱扣器线圈的额定电压欠电压脱扣器线圈的额定电压一定要等于线路额定电压。
⑹分励脱扣器线圈的额定电压分励脱扣器线圈的额定电压一定要等于控制控制电源电压。
⑺额定极限短路分断能力Icu塑壳断路器的分断能力指标有两种：额定极限短路分断能力Icu和额定运行短路分断能力Ics。
额定极限短路分断能力Icu，是断路器分断能力极限参数，分断几次短路故障后，断路器分断能力将有所下降。
额定运行短路分断能力Ics，是断路器的一种分断指标，即分断几次短路故障后，还能保证其正常工作。
对塑壳式断路器而言， Ics只要大于25%Icu就算合格，目前市场上断路器的Ics大多数在（50%—75%）Icu之间。
⑻限流分断能力限流分断能力是指电路发生短路时，断路器跳闸时限制故障电流的能力。
电路发生短路时，塑壳断路器触头快速打开，产生电弧，相当于在线路中串入1个迅速增加的电弧电阻，从而限制了故障电流的增加，降低了短路电流的电磁效应、电动效应和热效应对断路器和用电设备的不良影响，延长断路器的使用寿命。
一、塑料断路器正泰塑壳断路器NM1—63S/3300表示什么意思N表示正泰企业代号M表示MCCB 塑料外壳式断路器1表示系列号63表示断路器壳架电流S表示分断能力3300 表示具有热、磁保护配电型（带附件)塑壳断路器附件代号含义3378 辅助触头+欠压脱扣器+报警触头33002 电动机保护3200 不带热动脱扣器2300 二极2200 二极4300 四极4200 四极P 电操机构Z 手操机构塑料外壳式断路器以下简称MCCB，作为低压配电系统和电动机保护回路中的过载、短路保护电器,是应用极广的产品。
随着现代科技水平的不断发展,新技术、新工艺、新材料不断出现，断路器的生产工艺及各种材质不断改进，使断路器的性能有了很大的提高,除国际知名品牌，如ABB、施耐德外，国内一些企业也不甘落后，自行开发、研制或引进国外先进技术,并加以消化、吸收，也向市场推出了成熟了的产品如常熟开关厂的CMl、天津低压开关厂TM30等.这类产品具有零飞弧、高分断、大容量、进出线方向可以互换、智能型、四极、内部附件结构模块化、安装积木化、体积小型化等特点.实现了MCCB所需的选择性保护功能和多种辅助功能，并带有通信接口，使低压配电系统实现自动化和组网成为可能；降低了低压成套配电装置的动、热稳定性的要求;缩小了成套配电装置的体积；大大地提高了供配电系统和设备运行的可靠性.然而，目前在一些电气设计方案中，对MCCB的正确合理选用并不尽人意，往往忽略了所选厂家的MCCB规格、型号、附件等其它电气参数，特别是对一些新型MCCB的电气参数理解不透，标注不全、应用类别、使用场合及用途等考虑不周。
选用了不合适的MCCB，导致成套厂订货困难，保护的选择性变差,灵敏性，合理性不符合设计规范要求，不但使MCCB没有物尽所用，反而造成了浪费,降低了配电系统的可靠性,影响了工矿企业的生产和人们的生活。
为此，本文结合有关MC—CB的常用参数和国家标准谈谈自己对MCCB正确选用的一些看法。
浅谈塑壳断路器一、断路器的组成及作用二、断路器的工作原理三、断路器的制造工艺四、断路器的基本特性参数五、断路器的使用与选型一断路器的组成及作用1.1、断路器的组成1.2、断路器的作用1.1、断路器的组成断路器一般由触头系统、灭弧系统、接线端子、操作机构、脱扣器、外壳等构成。
1.2、断路器的作用低压断路器也称为自动空气开关，它功能相当于刀闸开关、过流继电器、热继电器及漏电保护器等电器部分或全部的功能总和，是低压配电网中一种重要的保护电器。
它最主要作用就是切断和接通负载电路，以及切断故障电路，在系统发生故障时能与保护装置和自动装置相配合,迅速切断故障电流防止事故扩大，从而保证系统安全运行。
二断路器的工作原理。
L1L2L32143567低压断路器工作原理图1-主触点2-自由脱扣机构3-过电流脱扣器4-分励脱扣器5-热脱扣器6-欠电压脱扣器7-停止按钮三断路器的制造工艺3.1 分励脱扣器3.2 辅助触头3.3 欠电压脱扣器3.1、分励脱扣器分励脱扣器本质上就是一个分闸线圈加脱扣器。
热脱扣和电磁脱扣也用这个脱扣器。
给分励脱扣线圈加上规定的电压，断路器就脱扣而分闸。
分励脱扣器是一种远距离操纵分闸的附件。
当电源电压等于额定控制电源电压的70％-110％之间的任一电压时，就能可靠分断断路器。
分励脱扣器是短时工作制，线圈通电时间一般不能超过1S，否则线会被烧毁。
塑壳断路器为防止线圈烧毁，所以在控制回路里要串接一个断路器的常闭接点，断路器脱扣后切断分励脱扣线圈的电流。
断路器分励脱扣后是不能立刻远控合闸的，也不能直接手动合闸，必须将断路器扣后才能合闸，3.2、辅助触头是与断路器的主电路分、合机构机械上连动的触头，接在断路器的控制电路中通过断路器的分合，对其相关电器实施控制或联锁，例如向信号灯、继电器等输出信号。
塑壳断路器壳架等级额定电流100A为单断点转换触头，225A及以上为桥式触头结构，约定发热电流为3A；壳架等级额定电流400A及以上可装两常开、两常闭，约定发热电流为6A。
详解塑壳断路器附件到底该怎么选？⼯业产品领域我们⼀直在畅谈⼯业4.0，⽆论是⼿机、电视还是⽩电产品都在努⼒向智能化、模块化发展。
但是细分到低压电⽓领域，4.0时代离我们还有⼀定距离，更何况⾃动化的路⼦还没摸索透彻。
但⾄少⼤家的⽬标是⼀致的，下⾯这张附件分解图，⼏乎可以囊括⾏业内MCCB的选型附件。
不⾔⽽喻，我们已经给低压电⽓在智能化蓝图上奠定了坚实的基础。
今天就挑选出⼀些典型的附件吧唧吧唧，与⼤家分享下⼀些常⽤附件基本知识在实际使⽤中遇到的⼀些问题。
抛砖引⽟，我们先来拆分上⾯这张图，整理出来就是下⾯这段⽂字：塑壳附件可按两类来分类，按安装位置与功能表现形式。
按安装位置可分为内部附件与外部附件，其中内部附件包括分励脱扣器、⽋电压脱扣器、辅助触头、报警脱扣器和辅助报警模块等四种；外部附件包括加长⼿柄、⼿动操作机构、电动操作机构、⼿柄锁定装置、机械联锁装置、板后接线装置、插⼊式接线装置。
按功能的表现形式可分为如下类别：辅助触头和报警触头是表⽰断路器分闸、合闸、脱扣状态的附件；⽋压脱扣器是表⽰线路⽋压保护的附件；分励脱扣器、加长⼿柄、⼿动操作机构、电动操作机构是表⽰能对断路器实现操作功能的断路器；⼿柄锁定装置、机械连锁装置是实现断路器锁定与连锁的装置；板后接线装置和插⼊式接线装置是表⽰断路器接线⽅式上差异的附件。
⾔归正传，今天先重点讲讲分励脱扣器与辅助报警⼀体触头。
⽬录分励脱扣器（MX）辅助报警⼀体触头（OF+SD）⽋电压脱扣器（MN）报警触头（SD）与辅助触头(OF）⼿动操作机构(Z)电动操作机构(P)⼿柄锁定装置与机械连锁装置板后接线装置（固定式）插⼊式接线装置（⼀体式）附件代号的含义⼀、什么是分励脱扣器（MX）？分励脱扣器本质上就是⼀个分闸线圈加脱扣器。
给分励脱扣线圈加上规定的电压，断路器就脱扣⽽分闸。
分励脱扣器常⽤在远距离⾃动断电的控制上，现在⽤得最多的就是消防控制室切断⾮消防电源。
要使分励线圈动作，必须满⾜以下三点要求:1. 分励可靠脱扣的电压为电源电压的70%~110%；2. 微动开关触电的分段能⼒⼀般为AC:3A/400V，6A/230V；DC:5A/250V，10A/125V；3. 分励线圈通电时间是受限的，不应超过1秒。
施耐德塑壳断路器附件
施耐德微型断路器施耐德电气有限公司(SchneiderElectricSA)是世界500强企业之一，1836年由施耐德兄弟建立。
如今，它的总部位于法国吕埃，施耐德电气公司是全球能效管理领域的领导者，为100多个国家的能源及基础设施、工业、数据中心及网络、楼宇和住宅市场提供整体解决方案，在住宅应用领域也拥有强大的市场能力。
2012财年，施耐德在全球的总营收达到240亿欧元，在100多个国家拥有超过140，000名员工。
断路器应垂直安装，且在安装前应先检查断路器铭牌上所列的技术参数是否符合使用要求。
▲通电前应人工操作几次断路器，其机构动作应灵活可靠、无阻滞现象。
▲按下闭合按钮（黑色），电路处于接通状态；按下断开按钮（红色），电路处于断开状态。
▲使用过程中，应对断路器进行定期检查（一般为一个月），即在断路器合闸通电状态下，拨动试验按钮（试验按钮用符号“Test”表示），断路器应可靠断开。
▲当断路器因线路发生过载、短路故障而断开时，应先排除故障后再使断路器重新合闸。
▲本断路器为非维护型，所以当断路器发生故障不能正常工作时，用户不得私自打开断路器进行维修。
▲使用电流调节旋钮，须按线路实际电流调节至相应位置，请勿超负荷使用如需近一步了解施耐德接触器，ABB断路器，西门子接触器，西门子断路器，常熟开关，价格，厂家，批发，参数等。
请关注科旭机电http:/。

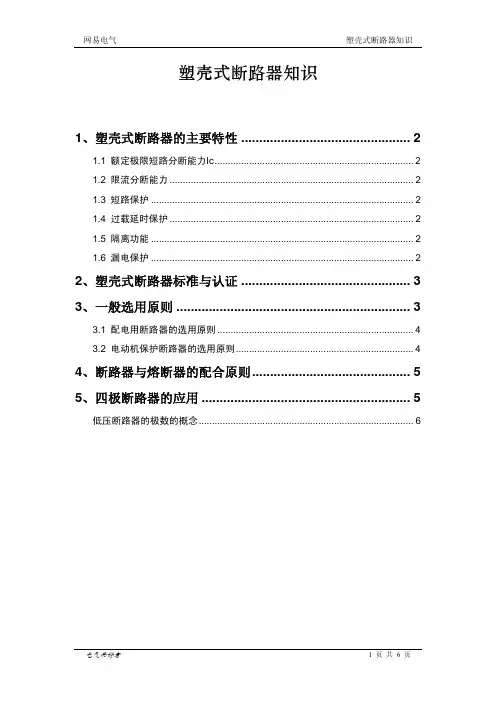

塑壳式断路器知识1、塑壳式断路器的主要特性 (2)1.1 额定极限短路分断能力Ic (2)1.2 限流分断能力 (2)1.3 短路保护 (2)1.4 过载延时保护 (2)1.5 隔离功能 (2)1.6 漏电保护 (2)2、塑壳式断路器标准与认证 (3)3、一般选用原则 (3)3.1 配电用断路器的选用原则 (4)3.2 电动机保护断路器的选用原则 (4)4、断路器与熔断器的配合原则 (5)5、四极断路器的应用 (5)低压断路器的极数的概念 (6)1、塑壳式断路器的主要特性1.1 额定极限短路分断能力Ic断路器的分断能力指标有两种：额定极限短路分断能力4U和额定运行短路分断能力Ics。
Ics 作为一个特性参数，并非只简单考虑断路器的分断能力，而是作为一种分断指标，即分断几次短路故障后，还能保证其正常工作。
对塑壳式断路器而言，应有足够的Icu，能够分断短路电流使开关跳闸。
按规定塑壳式断路器的Ics只要大于25%Icu就算合格。
而目前市场上断路器的Ics 大多数在(50％—75%)Icu之间，所以对供电要求不高的配电系统，只须考虑Icu。
1.2 限流分断能力限流分断能力是指断路器短路跳闸时限制故障电流的能力。
断路器发生短路时、触头快速打开产生电弧，相当于在线路中串入1个迅速增加的电弧电阻，从而限制了故障电流的增加。
断路器断开时间越少，Ics就越接近Icu，限流效果就越好，也可大大降低短路电流引起的电磁效应、电动效应和热效应对断路器和用电设备的不良影响，延长断路器的使用寿命。
1.3 短路保护短路保护就是短路瞬时跳闸。
要注意在负荷变化后及时调整保护的整定值，防止整定值过小频繁跳闸影响供电质量，或整定值过大使线路和设备得不到有效保护。
1.4 过载延时保护过载延时保护是指负荷电流超过设备的限定范围有烧毁设备的危险，保护装置能在一定时间内切断电源。
过载有个热量积累的过程，保护动作不需要过于迅速。
对于短时过电流，保护不应该动作。
一、塑料断路器正泰塑壳断路器NM1-63S/3300表示什么意思N表示正泰企业代号M表示MCCB 塑料外壳式断路器1表示系列号63表示断路器壳架电流S表示分断能力3300 表示具有热、磁保护配电型（带附件）塑壳断路器附件代号含义4300 四极4200 四极P 电操机构Z 手操机构塑料外壳式断路器以下简称MCCB，作为低压配电系统和电动机保护回路中的过载、短路保护电器，是应用极广的产品。
随着现代科技水平的不断发展，新技术、新工艺、新材料不断出现，断路器的生产工艺及各种材质不断改进，使断路器的性能有了很大的提高，除国际知名品牌，如ABB、施耐德外，国内一些企业也不甘落后，自行开发、研制或引进国外先进技术，并加以消化、吸收，也向市场推出了成熟了的产品如常熟开关厂的CMl、天津低压开关厂TM30等。
这类产品具有零飞弧、高分断、大容量、进出线方向可以互换、智能型、四极、内部附件结构模块化、安装积木化、体积小型化等特点。
实现了MCCB所需的选择性保护功能和多种辅助功能，并带有通信接口，使低压配电系统实现自动化和组网成为可能；降低了低压成套配电装置的动、热稳定性的要求；缩小了成套配电装置的体积；大大地提高了供配电系统和设备运行的可靠性。
然而，目前在一些电气设计方案中，对MCCB的正确合理选用并不尽人意，往往忽略了所选厂家的MCCB规格、型号、附件等其它电气参数，特别是对一些新型MCCB的电气参数理解不透，标注不全、应用类别、使用场合及用途等考虑不周。
选用了不合适的MCCB，导致成套厂订货困难，保护的选择性变差，灵敏性，合理性不符合设计规范要求，不但使MCCB没有物尽所用，反而造成了浪费，降低了配电系统的可靠性，影响了工矿企业的生产和人们的生活。
为此，本文结合有关MC—CB的常用参数和国家标准谈谈自己对MCCB正确选用的一些看法。
2.断路器的常用基本相关符号其合义及相互之间的关系Inm——断路器壳架等级电流A，它所指的含义是本断路器内所能安装的最大开关及脱扣器电流值。
塑壳断路器附件的功能以及如何选择（2）塑壳断路器附件的功能以及如何选择塑壳断路器附件的功能以及如何选择 [篇2]1.塑壳断路器的应用塑壳断路器广泛应用于工农业、交通、矿山、民用建筑和国防等部门，对电力的传输和分配、电路的控制与保护起很大作用，是一种使用量大，面广的产品。
由于使用者对塑壳断路器的特性和技术要求了解不深或不全面，有些概念容易互相混淆，在实际应用中就经常出现一些偏失和误解。
本文对用户在选择和使用塑壳断路器时容易出现的问题做一介绍，以帮助用户合理选择使用塑壳断路器。
2.断路器壳架等级断路器壳架等级额定电流是指基本尺寸相同的框架和塑料外壳中能装的最大脱扣器的额定电流。
断路器额定电流是指断路器中的脱扣器能长期通过的电流，又称断路器脱扣器额定电流。
同一系列中有多种壳架等级额定电流，同一壳架等级额定电流中又有多种额定电流。
例如DZ20系列中有100、225、400、630、800、1250等壳架等级额定电流，而100壳架等级额定电流中有16A、20A、25A、32A、40A、50A、63A、80A、100A额定电流；225A壳架等级额定电流中有100A，125A、160A、180A、200A、225A额定电流。
DZ20-100和DZ20-225两种壳架等级中都有100A额定电流，但断路器体积外形和分断能力不相同，因此在选用时要把型号填写完整即具体的壳架等级额定电流内的断路器额定电流。
额定电流分级是按(1.25)优先系数来选择的：一方面是符合和满足最大线路和电器元件额定电流的需要；另一方面是为了标准化，以取得最佳的使用导线及加工的效益。
因此它所规定的级别是：3(6)、8、10、12.5、16，20、25、32、40、50、63、80，100、125、160、200、250、315、400A等。
由于此规定，当线路计算负载为90A时，则只能选100A规格，因此在一定程度上影响它的保护性能。
脱扣器电流整定值是指脱扣器调整到动作电流值。
塑壳断路器参数含义是什么塑壳断路器能够在电流超过跳脱设定后自动切断电流。
塑壳指的是用塑料绝缘体来作为装置的外壳，用来隔离导体之间以及接地金属部分。
塑壳断路器通常含有热磁跳脱单元，而大型号的塑壳断路器会配备固态跳脱传感器。
其脱扣单元分为：热磁脱扣与电子脱扣器。
常用的，额定电流共有以下几种 16 25 30 40 50 60 75 80 100 125 160 200 225 250 315 350 400 500 630 A。
塑壳断路器的主要参数⑴额定电压塑壳断路器铭牌上的额定电压是指断路器主触头的额定电压，是保证接触器触头长期正常工作的电压值。
（2）额定电流接触器铭牌上的额定电流是指路器主触头的额定电流，是保证接触器触头长期正常工作的电流值。
⑶脱扣电流脱扣电流是使过电流脱扣器动作的电流设定值，当电路短路或负载严重超载，负载电流大于脱扣电流时，断路器主触头分断。
⑷过载保护电流、时间曲线过载保护电流、时间曲线，为反时限特性曲线，过载电流越大，热脱扣器动作的时间就越短。
⑸欠电压脱扣器线圈的额定电压欠电压脱扣器线圈的额定电压一定要等于线路额定电压。
⑹分励脱扣器线圈的额定电压分励脱扣器线圈的额定电压一定要等于控制控制电源电压。
⑺额定极限短路分断能力Icu塑壳断路器的分断能力指标有两种：额定极限短路分断能力Icu和额定运行短路分断能力Ics。
额定极限短路分断能力Icu，是断路器分断能力极限参数，分断几次短路故障后，断路器分断能力将有所下降。
额定运行短路分断能力Ics，是断路器的一种分断指标，即分断几次短路故障后，还能保证其正常工作。
对塑壳式断路器而言， Ics只要大于25%Icu就算合格，目前市场上断路器的Ics大多数在（50%—75%）Icu之间。
⑻限流分断能力限流分断能力是指电路发生短路时，断路器跳闸时限制故障电流的能力。
电路发生短路时，塑壳断路器触头快速打开，产生电弧，相当于在线路中串入1个迅速增加的电弧电阻，从而限制了故障电流的增加，降低了短路电流的电磁效应、电动效应和热效应对断路器和用电设备的不良影响，延长断路器的使用寿命。
