塑壳断路器附件含义

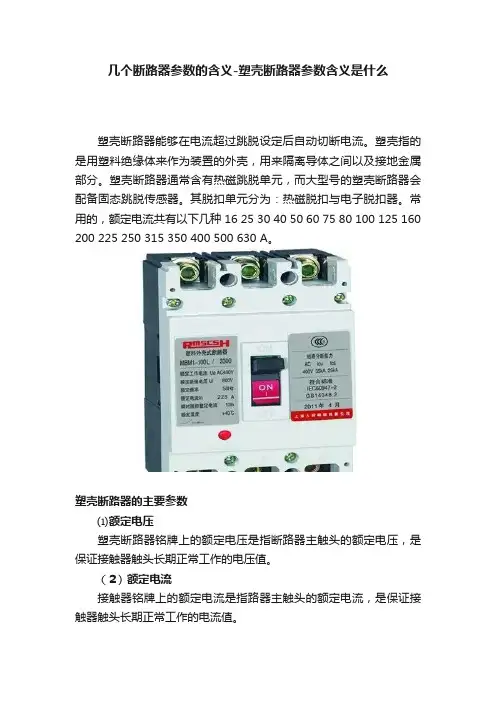

几个断路器参数的含义-塑壳断路器参数含义是什么塑壳断路器能够在电流超过跳脱设定后自动切断电流。

塑壳指的是用塑料绝缘体来作为装置的外壳，用来隔离导体之间以及接地金属部分。

塑壳断路器通常含有热磁跳脱单元，而大型号的塑壳断路器会配备固态跳脱传感器。

其脱扣单元分为：热磁脱扣与电子脱扣器。

常用的，额定电流共有以下几种 16 25 30 40 50 60 75 80 100 125 160 200 225 250 315 350 400 500 630 A。

塑壳断路器的主要参数⑴额定电压塑壳断路器铭牌上的额定电压是指断路器主触头的额定电压，是保证接触器触头长期正常工作的电压值。

（2）额定电流接触器铭牌上的额定电流是指路器主触头的额定电流，是保证接触器触头长期正常工作的电流值。

⑶脱扣电流脱扣电流是使过电流脱扣器动作的电流设定值，当电路短路或负载严重超载，负载电流大于脱扣电流时，断路器主触头分断。

⑷过载保护电流、时间曲线过载保护电流、时间曲线，为反时限特性曲线，过载电流越大，热脱扣器动作的时间就越短。

⑸欠电压脱扣器线圈的额定电压欠电压脱扣器线圈的额定电压一定要等于线路额定电压。

⑹分励脱扣器线圈的额定电压分励脱扣器线圈的额定电压一定要等于控制控制电源电压。

⑺额定极限短路分断能力Icu塑壳断路器的分断能力指标有两种：额定极限短路分断能力Icu和额定运行短路分断能力Ics。

额定极限短路分断能力Icu，是断路器分断能力极限参数，分断几次短路故障后，断路器分断能力将有所下降。

额定运行短路分断能力Ics，是断路器的一种分断指标，即分断几次短路故障后，还能保证其正常工作。

对塑壳式断路器而言， Ics只要大于25%Icu就算合格，目前市场上断路器的Ics大多数在（50%—75%）Icu之间。

⑻限流分断能力限流分断能力是指电路发生短路时，断路器跳闸时限制故障电流的能力。

电路发生短路时，塑壳断路器触头快速打开，产生电弧，相当于在线路中串入1个迅速增加的电弧电阻，从而限制了故障电流的增加，降低了短路电流的电磁效应、电动效应和热效应对断路器和用电设备的不良影响，延长断路器的使用寿命。

塑壳断路器附件含义
断路器33002 3300、3200、3340等各代码的意义
3300中,第一个3是表示断路器极数是3极第二个3表示脱扣方式是复式脱扣即有过载保护和短路保护。

如果第二个数字是2,表示断路器只有短路保护。

如果是0,表示断路器没有保护功能,就跟刀开关一样。

第3-4位数字表示内部附件代码，如图00表示不带附件功能32002,第一个3是指3级，接着的2是指电磁瞬时脱扣器，0是指无内部附件，最后个2是指电动机保护型。

3340是带分励和双
TMD是指热磁脱扣，MA是针对电机用的脱扣，毕竟电机启动电流大，用一般的脱扣会由于过载跳闸。

而MIC这种类型是跟TMD对应了，它是电子式脱扣，2.2和2.3的区别在于，前者用于100-250A,后者用于400-630A的，如果是400和630只有电子脱扣类型，没有热磁脱扣。

断路器外壳上常见的技术参数，到底都代表什么意思？我们经常会在断路器的外壳上看到一些技术参数，但是由于器件大小的限制，并没有对这些参数的含义进行详细的解读。

这就要求我们具备一定的参数阅读能力。

接下来，我们就一起以实物讲解的形式了解一下常见的参数到底都代表什么意思。

塑壳断路器的额定值图1 ABB的T1N160系列断路器如图1，该塑壳断路器为ABB公司的T1N160系列断路器，其额定参数：1.壳架电流：160A，即该断路器可安装的最大的长延时脱扣器的整定电流为160A。

2.额定电压：额定电压Ue=690V，额定绝缘电压Ui=800V，额定冲击耐受电压Uimp=8kV。

3.短路电流分段能力：在~400/415VAC系统中，短路电流极限分段能力Icu=36kA，短路电流运行分段能力Ics=75%Icu；在~690VAC系统中，短路电流极限分段能力Icu=6kA，短路电流运行分段能力Ics=50%Icu；在⎓250VDC系统中，短路电流极限分段能力Icu=36kA，短路电流运行分段能力Ics=75%Icu；在⎓500VDC系统中，短路电流极限分段能力Icu=36kA，短路电流运行分段能力Ics=50%Icu。

4.额定频率：~50-60Hz。

5.断路器类型：选择性类别A，即断路器只有过载长延时保护、短路瞬时保护；话句话说，A类断路器通常应用在配电系统末端，在发生短路故障时，立即切断故障回路，避免故障蔓延。

以上参数可以参考实物图，如图2所示。

图2 断路器参数表该断路器所采用的脱扣器类型为TMD热磁型脱扣器，其热脱扣可调，磁脱扣不可调（TMA热磁型脱扣器的热脱扣、磁脱扣均可调）。

1.热脱扣整定值Iset1（即图3实物标注的I1）：可以通过图3所示的左侧旋钮调整，分别为最小值MIN=0.7In=112A，中间值MED=0.85In=136A，最大值MAX=In=160A。

2.磁脱扣整定值Iset3（即图3实物标注的I3）：TMD的磁脱扣不可调，其整定值为1600A=10In，即该型断路器通过10倍额定电流时磁脱扣器会瞬时脱扣。

9493表 1表 2表 3二、产品型号及含义系列塑壳断路器1、周围空气温度上限不超过+40℃，下限值不低于-5℃，24h内平均温度不超过+35℃。

2、空气相对湿度：≤95%。

3、海拔高度不超过2000m，高于2000m需降容使用。

4、污染等级：3 级。

周围空气中无爆炸危险、且无腐蚀金属和破坏绝缘的气体和导电尘埃。

5、安装类别：III。

6、断路器的“1，3，5，N1” 端子接电源，“2，4，6，N2” 端子接负载，不可反接。

7、断路器的安装面应与水平面垂直。

断路器基本安装方式为垂直安装，电源端在上方，负载端在下方，亦可横向安装。

H UM8系列塑壳断路器(以下简称断路器)适用于交流 50Hz，额定电压至690V，额定电流至1250A的电力系统中，用来分配电能和保护电力系统免受过载 、短路、欠电压等故障的危害，也可用来控制电动机不频繁的操作。

电子式脱扣器和智能式脱扣器保护特性整定精确、方便。

智能式脱扣器具有串行通讯接口，可满足通讯组网的“四遥”要求。

全系列可带独特的“过载报警不脱扣”功能，保障供电连续性，满足GB 50054第6.3.6条的要求。

全系列断路器可适用于隔离。

符 合标准：GB/T 14048.2、IEC 60947-2注：(1)湿热型断路器(TH型)能耐受潮湿空气、盐雾、油雾、霉菌的影响。

(2)新能源专用产品（EN）周围空气湿度范围：-40～70℃。

系列塑壳断路器一、适用范围三、正常工作条件系列塑壳断路器系列塑壳断路器9695续表 4四、主要技术性能指标8、断路器在不同环境下的降容系数，见下表a 表 (a)()注：以各种环境温度条件下，实测断路器进出线端温度达到110℃为基准。

海拔超过适用工作环境的2000m，断路器的电气性能可参照下表修正，海报降容系数表，见下表(b)表 (b)表 4*飞弧距离为零的需在订货时注明。

10,16,20,25,32,40,50,6316,25,32,40,50,63,80,100100,125,150,160，175,200,225,2504333433310/5－85/85125/12510/5－125/125200/20010/5－85/85125/12510/5－125/125200/2008*飞弧距离为零的需在订货时注明。

塑壳断路器附件的功能以及如何选择汇总一篇塑壳断路器附件的功能以及如何选择 1塑壳断路器附件的功能以及如何选择塑壳断路器(以下简称断路器)的附件作为断路器功能的派生和补充，为断路器增加了__和扩大了保护功能，使断路器的使用范围更广，保护功能更齐全，操作和安装方式更多。

因此，目前断路器的附件已经成为断路器不可分割的一个重要部分。

1、断路器附件的种类分为机内附件和机外附件两类。

机内附件是安装在断路器内部的附属装置，包括分励脱扣器、欠电压脱扣器、辅助开关和报警开关等四种。

通常机内附件须开盖安装，但目前已有新型断路器其附件采用模块化结构，其安装和更换不需开盖，从而确保了断路器的可靠性，也给用户带来了方便；机外附件则是安装在断路器外部的附属装置，包括辅助手柄、外部操作手柄、电操机构、手柄闭锁装置、机械联锁装置、电气联锁装置、板后接线装置、插入式安装台和辅助接点装置等。

2、表示断路器状态的附件辅助开关和报警开关都是用于显示断路器当前状态的机内附件。

辅助开关和报警开关的区别在于：辅助开关是在断路器分、合闸时改变状态，能显示出断路器的接通状态和断开状态，但无法区别断路器是否是故障脱扣，因此辅助开关主要用于断路器的分合状态的显示，通过断路器的分合对其他相关电器实施__或联锁，例如向信号灯、继电器和逻辑电路等输出信号。

而报警开关则是在断路器因故障而断开时改变状态，能显示断路器的故障脱扣状态，报警开关主要用于断路器因故障而断开时的状态显示，在断路器负载发生故障时及时向其他相关电器实施__或联锁，例如向断路器外的报警装置、信号灯、继电器和逻辑电路等输出信号。

总之无论是辅助开关，还是报警开关，只能检测断路器主触头的状态，而不能改变其状态。

3、实现断路器欠电压保护功能的附件欠电压脱扣器是一种保护性附件，当电源电压下降到欠电压脱扣器额定电压的35%～70%时，欠电压脱扣器能使断路器脱扣；当电源电压低于欠电压脱扣器额定电压的35%时，欠电压脱扣器能保证断路器不合闸；当电源电压高于欠电压脱扣器额定电压的85%时，欠电压脱扣器能保证断路器正常工作。

DZ15系列塑料外壳式断路器符合标准：GB/T 14048.2警告1 断路器进行动作特性试验时，应使用经国家有关部门检测合格的专用测试台，严禁利用相线与相线，相线与中性线之间短接来测试短路保护特性的试验方法。

2 严禁湿手操作断路器，否则可能发生电击事故。

注意1 断路器安装场所应无爆炸危险、无腐蚀性气体，并应注意防潮、防尘、防震动。

2 断路器的过载、短路保护特性均由制造厂整定，在使用中不可随意调整，以免影响性能。

1、概述1.1 适用范围DZ15系列塑料外壳式断路器（以下简称断路器）主要适用于交流50Hz，额定工作电压220V或380V，额定电流至100A的配电网络中，可用来分配电能和保护线路及电源设备的过载及短路，还可作为线路的不频繁转换和电动机不频繁启动之用。

断路器按GB/T 14048.2设计、制造与检验。

1.2 正常工作条件和安装条件1.2.1 安装地点的海拔不超过2000m。

1.2.2 周围空气温度周围空气温度上限不超过+40℃；周围空气温度24h的平均值不超过+35℃。

周围空气温度下限不低于-5℃。

1.2.3 大气条件1.2.3.1 湿度最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相对湿度，例如20℃时达90% , 对由于温度变化偶尔产生的凝露应采取特殊的措施。

1.2.3.2 污染等级：31.2.4 安装条件安装在无冲击振动及无雨雪侵袭的地方；上接线端子接电源侧，下接线端接负载侧；与垂直面的倾斜度不超过5°。

1.2.5安装类别：III1.3 塑壳断路器的型号及含义保护类型:1:表示配电保护用2:表示电动机保护用表示液压电磁式脱扣器极数(2：二极，3：三极)壳架等级额定电流（A）设计序号塑料外壳式断路器2、结构与工作原理2.1 结构本系列断路器,主要部件有:操作机构、过电流脱扣器、灭弧罩、触头系统、导电系统组成。

全部零件安装在一个塑料外壳中。

2.2 工作原理当被保护电路中出现过载或短路时，液压式脱扣器完成延时或瞬时脱扣动作而使断路器分闸，从而切断电源起到过载或短路保护作用。

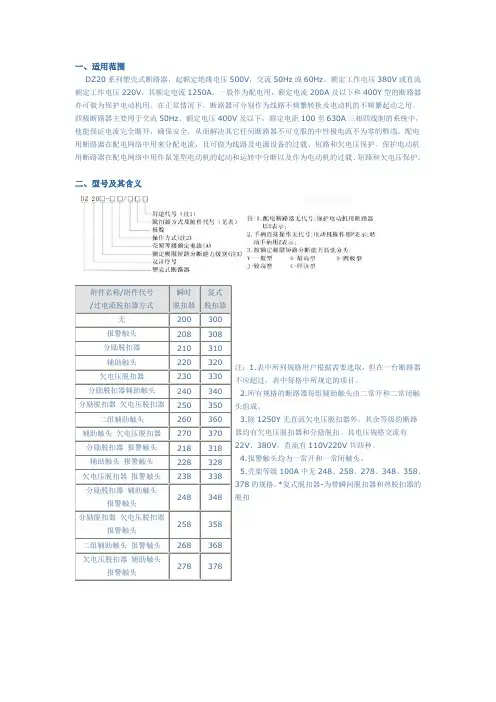

一、适用范围DZ20系列塑壳式断路器，起额定绝缘电压500V，交流50Hz或60Hz、额定工作电压380V或直流额定工作电压220V，其额定电流1250A。

一般作为配电用，额定电流200A及以下和400Y型的断路器亦可做为保护电动机用。

在正常情况下，断路器可分别作为线路不频繁转换及电动机的不频繁起动之用。

四极断路器主要用于交流50Hz、额定电压400V及以下，额定电流100至630A三相四线制的系统中，他能保证电流完全断开，确保安全，从而解决其它任何断路器不可克服的中性极电流不为零的弊端。

配电用断路器在配电网络中用来分配电流，且可做为线路及电源设备的过载、短路和欠电压保护。

保护电动机用断路器在配电网络中用作鼠笼型电动机的起动和运转中分断以及作为电动机的过载、短路和欠电压保护。

二、型号及其含义附件名称/附件代号/过电流脱扣器方式瞬时脱扣器复式脱扣器无200 300 报警触头208 308分励脱扣器210 310辅助触头220 320 欠电压脱扣器230 330 分励脱扣器辅助触头240 340 分励脱扣器欠电压脱扣器250 350 二组辅助触头260 360 辅助触头欠电压脱扣器270 370 分励脱扣器报警触头218 318 辅助触头报警触头228 328 欠电压脱扣器报警触头238 338 分励脱扣器辅助触头报警触头248 348 分励脱扣器欠电压脱扣器报警触头258 358 二组辅助触头报警触头268 368欠电压脱扣器辅助触头报警触头278 378注：1.表中所列规格用户根据需要选取，但在一台断路器不应超过，表中每格中所规定的项目。

2.所有规格的断路器每组辅助触头由二常开和二常闭触头组成。

3.除1250Y无直流欠电压脱扣器外，其余等级的断路器均有欠电压脱扣器和分励脱扣。

其电压规格交流有22V、380V，直流有110V220V共四种。

4.报警触头均为一常开和一常闭触头。

5.壳架等级100A中无248、258、278、348、358、378的规格。

详解塑壳断路器附件到底该怎么选？⼯业产品领域我们⼀直在畅谈⼯业4.0，⽆论是⼿机、电视还是⽩电产品都在努⼒向智能化、模块化发展。

但是细分到低压电⽓领域，4.0时代离我们还有⼀定距离，更何况⾃动化的路⼦还没摸索透彻。

但⾄少⼤家的⽬标是⼀致的，下⾯这张附件分解图，⼏乎可以囊括⾏业内MCCB的选型附件。

不⾔⽽喻，我们已经给低压电⽓在智能化蓝图上奠定了坚实的基础。

今天就挑选出⼀些典型的附件吧唧吧唧，与⼤家分享下⼀些常⽤附件基本知识在实际使⽤中遇到的⼀些问题。

抛砖引⽟，我们先来拆分上⾯这张图，整理出来就是下⾯这段⽂字：塑壳附件可按两类来分类，按安装位置与功能表现形式。

按安装位置可分为内部附件与外部附件，其中内部附件包括分励脱扣器、⽋电压脱扣器、辅助触头、报警脱扣器和辅助报警模块等四种；外部附件包括加长⼿柄、⼿动操作机构、电动操作机构、⼿柄锁定装置、机械联锁装置、板后接线装置、插⼊式接线装置。

按功能的表现形式可分为如下类别：辅助触头和报警触头是表⽰断路器分闸、合闸、脱扣状态的附件；⽋压脱扣器是表⽰线路⽋压保护的附件；分励脱扣器、加长⼿柄、⼿动操作机构、电动操作机构是表⽰能对断路器实现操作功能的断路器；⼿柄锁定装置、机械连锁装置是实现断路器锁定与连锁的装置；板后接线装置和插⼊式接线装置是表⽰断路器接线⽅式上差异的附件。

⾔归正传，今天先重点讲讲分励脱扣器与辅助报警⼀体触头。

⽬录分励脱扣器（MX）辅助报警⼀体触头（OF+SD）⽋电压脱扣器（MN）报警触头（SD）与辅助触头(OF）⼿动操作机构(Z)电动操作机构(P)⼿柄锁定装置与机械连锁装置板后接线装置（固定式）插⼊式接线装置（⼀体式）附件代号的含义⼀、什么是分励脱扣器（MX）？分励脱扣器本质上就是⼀个分闸线圈加脱扣器。

给分励脱扣线圈加上规定的电压，断路器就脱扣⽽分闸。

分励脱扣器常⽤在远距离⾃动断电的控制上，现在⽤得最多的就是消防控制室切断⾮消防电源。

要使分励线圈动作，必须满⾜以下三点要求:1. 分励可靠脱扣的电压为电源电压的70%~110%；2. 微动开关触电的分段能⼒⼀般为AC:3A/400V，6A/230V；DC:5A/250V，10A/125V；3. 分励线圈通电时间是受限的，不应超过1秒。

塑壳断路器参数含义是什么塑壳断路器能够在电流超过跳脱设定后自动切断电流。

塑壳指的是用塑料绝缘体来作为装置的外壳，用来隔离导体之间以及接地金属部分。

塑壳断路器通常含有热磁跳脱单元，而大型号的塑壳断路器会配备固态跳脱传感器。

其脱扣单元分为：热磁脱扣与电子脱扣器。

常用的，额定电流共有以下几种 16 25 30 40 50 60 75 80 100 125 160 200 225 250 315 350 400 500 630 A。

塑壳断路器的主要参数⑴额定电压塑壳断路器铭牌上的额定电压是指断路器主触头的额定电压，是保证接触器触头长期正常工作的电压值。

（2）额定电流接触器铭牌上的额定电流是指路器主触头的额定电流，是保证接触器触头长期正常工作的电流值。

⑶脱扣电流脱扣电流是使过电流脱扣器动作的电流设定值，当电路短路或负载严重超载，负载电流大于脱扣电流时，断路器主触头分断。

⑷过载保护电流、时间曲线过载保护电流、时间曲线，为反时限特性曲线，过载电流越大，热脱扣器动作的时间就越短。

⑸欠电压脱扣器线圈的额定电压欠电压脱扣器线圈的额定电压一定要等于线路额定电压。

⑹分励脱扣器线圈的额定电压分励脱扣器线圈的额定电压一定要等于控制控制电源电压。

⑺额定极限短路分断能力Icu塑壳断路器的分断能力指标有两种：额定极限短路分断能力Icu和额定运行短路分断能力Ics。

额定极限短路分断能力Icu，是断路器分断能力极限参数，分断几次短路故障后，断路器分断能力将有所下降。

额定运行短路分断能力Ics，是断路器的一种分断指标，即分断几次短路故障后，还能保证其正常工作。

对塑壳式断路器而言， Ics只要大于25%Icu就算合格，目前市场上断路器的Ics大多数在（50%—75%）Icu之间。

⑻限流分断能力限流分断能力是指电路发生短路时，断路器跳闸时限制故障电流的能力。

电路发生短路时，塑壳断路器触头快速打开，产生电弧，相当于在线路中串入1个迅速增加的电弧电阻，从而限制了故障电流的增加，降低了短路电流的电磁效应、电动效应和热效应对断路器和用电设备的不良影响，延长断路器的使用寿命。

一、塑料断路器正泰塑壳断路器NM1-63S/3300表示什么意思N表示正泰企业代号M表示MCCB 塑料外壳式断路器1表示系列号63表示断路器壳架电流S表示分断能力3300 表示具有热、磁保护配电型（带附件）塑壳断路器附件代号含义4300 四极4200 四极P 电操机构Z 手操机构塑料外壳式断路器以下简称MCCB，作为低压配电系统和电动机保护回路中的过载、短路保护电器，是应用极广的产品。

随着现代科技水平的不断发展，新技术、新工艺、新材料不断出现，断路器的生产工艺及各种材质不断改进，使断路器的性能有了很大的提高，除国际知名品牌，如ABB、施耐德外，国内一些企业也不甘落后，自行开发、研制或引进国外先进技术，并加以消化、吸收，也向市场推出了成熟了的产品如常熟开关厂的CMl、天津低压开关厂TM30等。

这类产品具有零飞弧、高分断、大容量、进出线方向可以互换、智能型、四极、内部附件结构模块化、安装积木化、体积小型化等特点。

实现了MCCB所需的选择性保护功能和多种辅助功能，并带有通信接口，使低压配电系统实现自动化和组网成为可能；降低了低压成套配电装置的动、热稳定性的要求；缩小了成套配电装置的体积；大大地提高了供配电系统和设备运行的可靠性。

然而，目前在一些电气设计方案中，对MCCB的正确合理选用并不尽人意，往往忽略了所选厂家的MCCB规格、型号、附件等其它电气参数，特别是对一些新型MCCB的电气参数理解不透，标注不全、应用类别、使用场合及用途等考虑不周。

选用了不合适的MCCB，导致成套厂订货困难，保护的选择性变差，灵敏性，合理性不符合设计规范要求，不但使MCCB没有物尽所用，反而造成了浪费，降低了配电系统的可靠性，影响了工矿企业的生产和人们的生活。

为此，本文结合有关MC—CB的常用参数和国家标准谈谈自己对MCCB正确选用的一些看法。

2.断路器的常用基本相关符号其合义及相互之间的关系Inm——断路器壳架等级电流A，它所指的含义是本断路器内所能安装的最大开关及脱扣器电流值。

塑壳断路器附件的功能以及如何选择（2）塑壳断路器附件的功能以及如何选择塑壳断路器附件的功能以及如何选择 [篇2]1.塑壳断路器的应用塑壳断路器广泛应用于工农业、交通、矿山、民用建筑和国防等部门，对电力的传输和分配、电路的控制与保护起很大作用，是一种使用量大，面广的产品。

由于使用者对塑壳断路器的特性和技术要求了解不深或不全面，有些概念容易互相混淆，在实际应用中就经常出现一些偏失和误解。

本文对用户在选择和使用塑壳断路器时容易出现的问题做一介绍，以帮助用户合理选择使用塑壳断路器。

2.断路器壳架等级断路器壳架等级额定电流是指基本尺寸相同的框架和塑料外壳中能装的最大脱扣器的额定电流。

断路器额定电流是指断路器中的脱扣器能长期通过的电流，又称断路器脱扣器额定电流。

同一系列中有多种壳架等级额定电流，同一壳架等级额定电流中又有多种额定电流。

例如DZ20系列中有100、225、400、630、800、1250等壳架等级额定电流，而100壳架等级额定电流中有16A、20A、25A、32A、40A、50A、63A、80A、100A额定电流；225A壳架等级额定电流中有100A，125A、160A、180A、200A、225A额定电流。

DZ20-100和DZ20-225两种壳架等级中都有100A额定电流，但断路器体积外形和分断能力不相同，因此在选用时要把型号填写完整即具体的壳架等级额定电流内的断路器额定电流。

额定电流分级是按(1.25)优先系数来选择的：一方面是符合和满足最大线路和电器元件额定电流的需要；另一方面是为了标准化，以取得最佳的使用导线及加工的效益。

因此它所规定的级别是：3(6)、8、10、12.5、16，20、25、32、40、50、63、80，100、125、160、200、250、315、400A等。

由于此规定，当线路计算负载为90A时，则只能选100A规格，因此在一定程度上影响它的保护性能。

脱扣器电流整定值是指脱扣器调整到动作电流值。
