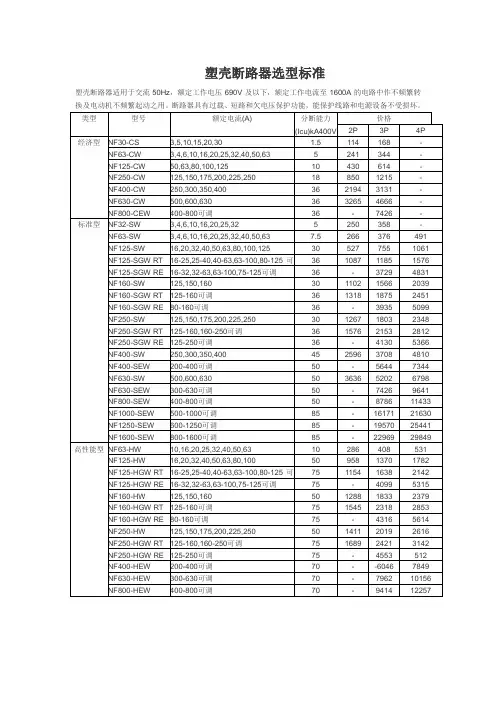

塑壳断路器选型标准塑壳断路器适用于交流50Hz,额定工作电压690V及以下,额定工作电流至1600A的电路中作不频繁转换及电动机不频繁起动之用。
断路器具有过载、短路和欠电压保护功能,能保护线路和电源设备不受损坏。
类型型号额定电流(A) 分断能力(Icu)kA400V价格2P 3P 4P经济型NF30-CS 3,5,10,15,20,30 1.5 114 168 - NF63-CW 3,4,6,10,16,20,25,32,40,50,63 5 241 344 -NF125-CW 50,63,80,100,125 10 430 614 -NF250-CW 125,150,175,200,225,250 18 850 1215 -NF400-CW 250,300,350,400 36 2194 3131 -NF630-CW 500,600,630 36 3265 4666 -NF800-CEW 400-800可调36 - 7426 -标准型NF32-SW 3,4,6,10,16,20,25,32 5 250 358 - NF63-SW 3,4,6,10,16,20,25,32,40,50,63 7.5 266 376 491NF125-SW 16,20,32,40,50,63,80,100,125 30 527 755 1061NF125-SGW RT 16-25,25-40,40-63,63-100,80-125可36 1087 1185 1576NF125-SGW RE 16-32,32-63,63-100,75-125可调36 - 3729 4831NF160-SW 125,150,160 30 1102 1566 2039NF160-SGW RT 125-160可调36 1318 1875 2451NF160-SGW RE 80-160可调36 - 3935 5099NF250-SW 125,150,175,200,225,250 30 1267 1803 2348NF250-SGW RT 125-160,160-250可调36 1576 2153 2812NF250-SGW RE 125-250可调36 - 4130 5366NF400-SW 250,300,350,400 45 2596 3708 4810NF400-SEW 200-400可调50 - 5644 7344NF630-SW 500,600,630 50 3636 5202 6798NF630-SEW 300-630可调50 - 7426 9641NF800-SEW 400-800可调50 - 8786 11433 NF1000-SEW 500-1000可调85 - 16171 21630 NF1250-SEW 600-1250可调85 - 19570 25441 NF1600-SEW 800-1600可调85 - 22969 29849 高性能型NF63-HW 10,16,20,25,32,40,50,63 10 286 408 531 NF125-HW 16,20,32,40,50,63,80,100 50 958 1370 1782NF125-HGW RT 16-25,25-40,40-63,63-100,80-125可75 1154 1638 2142NF125-HGW RE 16-32,32-63,63-100,75-125可调75 - 4099 5315NF160-HW 125,150,160 50 1288 1833 2379NF160-HGW RT 125-160可调75 1545 2318 2853NF160-HGW RE 80-160可调75 - 4316 5614NF250-HW 125,150,175,200,225,250 50 1411 2019 2616NF250-HGW RT 125-160,160-250可调75 1689 2421 3142NF250-HGW RE 125-250可调75 - 4553 512NF400-HEW 200-400可调70 - -6046 7849NF630-HEW 300-630可调70 - 7962 10156 NF800-HEW 400-800可调70 - 9414 12257。
塑壳断路器选型方法及注意事项一说到塑壳断路器,我想,大家应该非常熟悉了,现在我们的日常生活中,有很多人都选择用这种断路器。
断路器的类型多种多样,但是为什么很多人更倾向于选择塑壳断路器呢?那什么又是塑壳断路器呢?塑壳断路器,顾名思义,一种由塑料为主原料的断电器。
那我们究竟该如何选型?以及我们我们选型时应该注意哪些事项呢?带着这些问题,我们共同来探讨探讨。
一、塑壳断路器的适用范围及用处塑壳断路器广泛适用于额外电压690V,频率50/60Hz,额外电流16至1600A的配电体系或做变压器,电动机,电容器等的维护设备用。
塑壳断路器首要起到分配电能,做各支路及用电设备的过载,短路,漏点及欠电压维护,也可用于线路及用电设备的不频频转换用。
二、塑壳断路器的选型办法依据负荷的类型:首要分为配电体系及电动机维护用。
依据负荷的容量:挑选塑壳断路器额外电流大于负荷作业电流。
依据短路电流挑选:塑壳断路器额外运转短路分断才能大于线路预期短路电流值。
塑壳断路器的短路分断才能决议了断路器的可靠性,但在确保线路安全性的状况,不用一味寻求高分断性,以形成糟蹋。
塑壳断路器的选型注意事项1、分断才能的不一样塑壳断路器分断才能有两个重要目标:额外运转短路分断才能Ics(按规则的试验程序所规则的条件,包含断路器持续承载其额外电流才能的分断才能)和额外极限短路分断才能Icu(按规则的试验程序所规则的条件,包含断路器持续承载其额外电流才能的分断才能)。
两者的差异在于额外极限短路分断才能是指断路器在分断了出线端三相短路电流后还能够再运转并再分断这一短路电流一次,至于今后是否能正常接通和分断,不予以确保。
而额外运转短路分断才能则需在以上状况下仍能屡次正常分断。
2、断路器间的合作运用单一断路器的挑选直接影响全体配件线路及导线截面的挑选。
需依据体系的全体组成挑选断路器。
以做到线路任一点发生毛病可由相邻上一级断路器消除毛病。
以上便是我要为大家介绍的塑壳断路器的选型方法,以及在选型时应该注意的一些节本事项了,可能不尽详尽,甚至有些小漏洞,但这些都是我的经验之谈,希望以上为大家提供的这些信息都能对大家起到实质性的作用。
塑壳断路器选型要素和注意事项断路器按构造分类有万能式、塑料外壳式,其中塑壳断路器适用于额定电压690V,频率50/60Hz,额定电流16至1600A的配电系统或做变压器,电动机,电容器等的保护设备用。
主要起到分配电能,做各支路及用电设备的过载,短路,漏点及欠电压保护,也可用于线路及用电设备的不频繁转换用。
其广泛应用于工农业、交通、矿山、民用建筑和国防等部门,对电力的传输和分配、电路的控制与保护起很大作用,是一种使用量大,面广的产品。
由于使用者对塑壳断路器的特性和技术要求了解不深或不全面,有些概念容易互相混淆,在实际应用中就经常出现一些偏失和误解。
本文对用户在选择和使用塑壳断路器时需要注意的个重要参数开展了详细的介绍,以帮助用户合理选择使用塑壳断路器。
一、塑壳断路器选型需注意的5大重要参数1、断路器壳架等级断路器壳架等级额定电流是指基本尺寸一样的框架和塑料外壳中能装的最大脱扣器的额定电流。
断路器额定电流是指断路器中的脱扣器能长期通过的电流,又称断路器脱扣器额定电流。
同一系列中有多种壳架等级额定电流,同一壳架等级额定电流中又有多种额定电流。
例如DZ20系列中有100、225、400、630、800、1250等壳架等级额定电流,而100壳架等级额定电流中有16A、20A、25A、32A、40A、50A、63A、80A、100A额定电流;225A壳架等级额定电流中有100A,125A、160A、180A、200A、225A额定电流。
DZ20—100和DZ20—225两种壳架等级中都有100A额定电流,但断路器体积外形和分断能力不一样,因此在选用时要把型号填写完整即具体的壳架等级额定电流内的断路器额定电流。
额定电流分级是按(1.25)优先系数来选择的:一方面是符合和满足最大线路和电器元件额定电流的需要;另一方面是为了标准化,以取得最正确的使用导线及加工的效益。
因此它所规定的级别是:3(6)、8、10、12.5、16,20、25、32、40、50、63、80,100、125、160、200、250、315、400A等。
N S C塑壳断路器选型的流程Document number:BGCG-0857-BTDO-0089-2022NSC塑壳断路器选型的流程关键字:施耐德施耐德塑壳断路器选型型号确认流程”1.目的:为了让业务员能更加了解和掌握施耐德产品,从而提高产品销售。
2.范围:业务员、订单员3.内容:对于施耐德NSC塑壳断路器的选型,主要确认以下三个参数:壳架电流、分断能力、额定电流。
具体步骤如下:第一步:必须看懂以下型号说明。
如:第二步:NSC产品的转换。
从最早的Compact NSC系列---Ezay NSC系列---Osmart NSC系列的转换,这三个系列的转换中NSC 60E/100B系列均不改变,只是目前的Osmart NSC在产品上多了一个Osm的标记;Compact NSC系列原NSC 100D系列已停产了,被NSC 100S完全代替;目前Ezay NSC系列产品年底也即将停产,但是不用担心Osmart NSC系列产品里就已经纳入了Ezay NSC的所有产品;另外需注意的是:本体与附件的搭配,如:1、Compact NSC系列本体NSC 160D 3160就必须配Compact NSC系列的附件,例如:型号延伸旋转手柄就必须是NSC250ROTE;2、Ezay NSC系列产品本体EZC 160S 3160所配的延伸旋转手柄就应该是Ezay NSC系列附件型号 EZC 250ROTE 3、目前最新的系列Osmart NSC系列本体NSC 160S 3160所配的延伸旋转手柄就必须是Osmart NSC系列型号NSC 250ROTEO 基本选型流程。
3.4.1到知识库上查找到以上相关的技术选型参数资料,根据资料中所说明的参数向客户确认,选出相应的型号;3.4.2若根据以上资料还是无法帮客户选出相应的型号,应请教师傅或自己的组长,帮忙给予指导;3.4.3若在选型号的时候感觉到困难,也可以向我们公司技术部咨询;3.4.4若技术部也无法确认的型号,请拨打施耐德技术热线支持:15-1(技术支持)-1(配电)订单部.管理部2005年12月5日。
RDM5系列塑料外壳式断路器044选型指南产品概述RDM5系列塑料外壳式断路器主要用于交流50Hz ,额定绝缘电压1000V ,额定工作电压690V 及以下,额定电流至2000A 以下的配电网络中,用来分配电能和保护线路及电源设备免受过载、短路和欠电压等故障的损坏。
其中额定电流630A 及以下的断路器亦可作为保护电动机之用正常情况下,断路器可分别作为线路的不频繁转换及电动机的不频繁起动之用。
断路器具有隔离功能,采用符号“ ”表示。
产品符合:GB/T 14048.2,IEC 60947-2 标准。
注:1.RDM5-125/160/250/630可做S 型分断;2.250壳架及以下且L/M 分断有2极产品;3.RDM5-125S 、RDM5-160S 、RDM5-250S 产品无法安装附件,需配置附件可选L/M/H 分断类型;4.产品需零飞弧时,下单需特殊说明;5.RDM5-63L/M 、RDM5-125L 仅提供固定式板前接线。
四级断路器“N ”极类型表1□报警开关 ■辅助开关 ●分励脱扣器 ○欠电压脱扣器 →引线方向手柄左面安装右面安装045附件代号表2注:(所有内部附件除欠电压脱扣器、DC24V 分励脱扣器为端子出线,其他附件均为引出线,线长500mm)1. RDM5-63、RDM5-125RDM5-160 、RDM5-250 二极产品仅提供:08、10、20、02、30 、28,且安装位置仅能右装;2.RDM5-125S 、RDM5-160S 、RDM5-250S 产品无法安装附件;3.附件代号08、10、20若更改安装位置及引线方向,请订货时注明;4.RDM5-1250/2000,DC24V 分励脱扣器为引出线,线长500mm 。
;、面板释义商标手柄CCC认证标识技术参数中盖底座脱扣按钮RDM5系列塑料外壳式断路器046产品结构□ 污染等级:3级□ 使用环境温度:周围空气温度为-5℃~+40℃,24h 的平均值不超过+35℃;□ 空气相对湿度:在周围空气温度为+40℃时不超过50%;在较低的温度下可以有较高的相对湿度;例如最湿月的平均最大相对湿度为90%, 同时该月的平均最低温度为+20℃,对由于温度变化偶尔产生的凝露应采取处理措施。
塑壳断路器选型标准塑壳断路器是一种常见的电气设备,广泛应用于家庭、工业和商业领域。
正确选择适合的塑壳断路器对于电气系统的安全和稳定运行至关重要。
在选择塑壳断路器时,需要考虑诸多因素,包括额定电流、额定电压、短路保护能力、使用环境等。
本文将就塑壳断路器的选型标准进行详细介绍,以帮助读者正确选择适合的塑壳断路器。
首先,额定电流是选择塑壳断路器的关键因素之一。
额定电流是指断路器在额定工作条件下能够正常运行的最大电流值。
在选择塑壳断路器时,需要根据实际负载电流大小来确定断路器的额定电流。
一般来说,额定电流应略大于实际负载电流,以确保断路器能够正常工作并具有一定的过载能力。
其次,额定电压也是选择塑壳断路器的重要考量因素。
额定电压是指断路器能够正常工作的最大电压值。
在选择塑壳断路器时,需要根据电气系统的额定电压来确定断路器的额定电压。
断路器的额定电压应与电气系统的额定电压相匹配,以确保断路器能够正常工作并具有一定的耐压能力。
此外,短路保护能力也是选择塑壳断路器的重要考量因素之一。
短路是电气系统中常见的故障之一,能够迅速准确地切断短路故障电流对于保护电气设备和人身安全至关重要。
在选择塑壳断路器时,需要考虑其短路保护能力,确保其能够在短路故障发生时迅速切断电路,以保护电气设备和人身安全。
最后,使用环境也是选择塑壳断路器的重要考量因素之一。
不同的使用环境对于塑壳断路器的要求也不同。
例如,在潮湿、腐蚀或高温环境中,需要选择具有防水防潮、防腐蚀或耐高温性能的塑壳断路器,以确保其能够在恶劣环境中正常工作。
综上所述,正确选择适合的塑壳断路器对于电气系统的安全和稳定运行至关重要。
在选择塑壳断路器时,需要考虑诸多因素,包括额定电流、额定电压、短路保护能力、使用环境等。
希望本文所述的塑壳断路器选型标准能够帮助读者正确选择适合的塑壳断路器,确保电气系统的安全和稳定运行。
塑壳断路器的选用1.引言塑料外壳式断路器以下简称MCCB,作为低压配电系统和电动机保护回路中的过载、短路保护电器,是应用极广的产品。
随着现代科技水平的不断发展,新技术、新工艺、新材料不断出现,断路器的生产工艺及各种材质不断改进,使断路器的性能有了很大的提高,除国际知名品牌,如ABB、施耐德外,国内一些企业也不甘落后,自行开发、研制或引进国外先进技术,并加以消化、吸收,也向市场推出了成熟了的产品如常熟开关厂的CMl、天津低压开关厂TM30等。
这类产品具有零飞弧、高分断、大容量、进出线方向可以互换、智能型、四极、内部附件结构模块化、安装积木化、体积小型化等特点。
实现了MCCB所需的选择性保护功能和多种辅助功能,并带有通信接口,使低压配电系统实现自动化和组网成为可能;降低了低压成套配电装置的动、热稳定性的要求;缩小了成套配电装置的体积;大大地提高了供配电系统和设备运行的可靠性。
然而,目前在一些电气设计方案中,对MCCB的正确合理选用并不尽人意,往往忽略了所选厂家的MCCB规格、型号、附件等其它电气参数,特别是对一些新型MCCB的电气参数理解不透,标注不全、应用类别、使用场合及用途等考虑不周。
选用了不合适的MCCB,导致成套厂订货困难,保护的选择性变差,灵敏性,合理性不符合设计规范要求,不但使MCCB没有物尽所用,反而造成了浪费,降低了配电系统的可靠性,影响了工矿企业的生产和人们的生活。
为此,本文结合有关MC—CB的常用参数和国家标准谈谈自己对MCCB正确选用的一些看法。
2.断路器的常用基本相关符号其合义及相互之间的关系Inm——断路器壳架等级电流A,它所指的含义是本断路器内所能安装的最大开关及脱扣器电流值。
In——断路器的额定电流A,它所指的含义是该断路器内选用的额定热动型脱扣器电流值,在不可调固定式热脱扣器中In=Ir1。
Ir1——断路器的长延时整定电流A,它所指的含义是该断路器的过载保护脱扣器所整定的电流值。
选择塑壳断路器的十大方法塑壳式低压断路器为低压三相四线制220/380V 电路的过载、短路保护电器,由于它的分断能力一般比万能式断路器低,故宜作为低压电路和电动机的第二、三、四级保护装置;又因其辅助触头对数较少,不宜做自动操作保护电器,或只能做一次性远方开断电路。
低压断路器做保护电器,从主断路器至末端不宜超过四级,否则失去选择性。
额定电流In电流等级一般不可调节,每一个壳架额定电流Inm有固定级差的断路器额定电流In与之配套,以DZ20Y 型Inm=100A 为例,In有16A、20A、32A、40A、50A、63A、80A、100A 8 个等级,但也必须Inm>In>Ib。
低压侧第二、三级断路器设计选型,还应注重该配电系统的短路电流Id;断路器分断能力;配电线路或电动机可能的超载运行;大功率重负载电动机的频繁启动及反接制动;断路器工作环境温度等诸多不利于安全可靠运行的因素。
一般断路器壳架额定电流Inm确定后,In宜比线路计算电流选大一级的,还应考虑上下级断路器额定电流In的过电流保护脱扣器时间/电流特性及选择性,在塑壳式低压断路器设计选型时,应考核的技术指标有:①额定电压:AC240V、AC400V、AC415V、AC500V、AC690V,DC250V。
②断路器壳架额定电流Inm:各种品牌系列的额定电流等级不同,必须详细阅读欲选品牌的技术资料后再选用。
③断路器额定电流In:各种品牌系列的额定电流等级不同,必须按所设计的配电线路负载电流或电动机功率及欲选产品的技术资料对应选定。
④额定运行分断能力Ics:一般断路器产品档次高即分断能力大,需根据供电负荷级别和建筑物类别及资金承受能力选定,以分断能力大者为优质品。
⑤额定极限分断能力Icu:Icu等于Ics的0.5~1 倍,即经过极限值分断后不再重复使用。
⑥额定短时耐受电流Icw:在1s 时间内耐受的过载电流,不影响断路器继续使用。
⑦极数:各系列产品的极数不一样,一般为2~4 极。
热继电器有两种安装方式。
一种为与接触器插装的安装方式;另一种为直接独立安装的安装方式。
具体方法如下:与接触器插装单独安装LR2-D1*** 直接插装需加附件LA7-D1064 LR2-D2*** 直接插装需加附件LA7-D2064 LR2-D3*** 直接插装需加附件LA7-D3064 LR2-D4*** 直接插装不能单独安装LR9-D*** 直接插装直接单独安装LR9-F5*** 需加附件LA7-F901 直接单独安装LR9-F6*** 需加附件LA7-F901 直接单独安装LR9-F7*** 需加附件LA7-F902 直接单独安装施耐德(SCHNEIDER)-工控产品(TE)-热继电器-TEPCP LR2热继电器分为组合安装方式与独立安装方式;1、组合安装方式:热继电器与接触器插装,最为常见的安装方式。
基本原则是国产产品之间互相插装,进口产品之间互相插装(除205A以上接触器);2、单独安装方式:单一热继电器通过螺钉或导轨安装在机柜内国产D系列、KIR 系列热继电器需要另外配置背包(适配器),进口电子式F系列则可以直接采用导轨安装上或螺钉安装*安装时需注意标准紧固扭矩及导线线径:接线螺钉的拧紧力矩偏小,使导线与接线端子之间的接触电阻偏大,从而引起接线端子的温度偏高,抬高了双金属片的温度,导致提前动作。
连接的导线偏细,细导线散热慢,引起接线端子的温度偏高,抬高了双金属片的温度,导致提前动作。
同时连接的导线偏粗,粗导线散热快,引起接线端子的温度偏低,降低了双金属片的温度,导致不动作。
施耐德NS系列塑壳断路器选型如下:NS100 N STR22SE 1003P F FC 附件①②③④⑤⑥⑦⑧⑨①Compact NSA塑壳断路器系列开关②5种壳架电流:100A、160A、250A、400A、630A③N表示分断能力:N-25~45KA H-70KA L-150KA NS80只有H型④脱扣器类型:TM-热磁脱扣器(用于NS100、160、250)STR22SE-电子脱扣器(用于NS100、160、250)STR23SE-电子脱扣器(用于NS400、630)STR53UE-电子脱扣器(用于NS400、630)⑤额定电流100A:16/25/32/40/50/63/80/100 160A:40/63/80/100/125/160250A:40/63/80/100/125/160/200/250 400A:400 630A:630⑥极数:3P-3级4P-4级⑦安装方式:F-固定式P-插入式D-抽出式⑧联接方式:FC-板前方式RC-板后联接⑨附件可选代号OF:辅助触点SD:报警触点SDE:故障指示开关MX: 分励线圈MN:失压线圈MT: 电动机购ERH: 延伸旋转手柄RH:直接旋转手柄VIGI: 漏电保护模块VIGIM:绝缘监视模块IM:电流表模快。
塑壳断路器选型原则
1.额定电流:选择塑壳断路器时应根据电路的额定电流来确定断路器的额定电流,确保其能够承受电路的负荷。
一般来说,断路器的额定电流应该略大于电路的额定电流,以免断路器过载。
2. 短路能力:短路能力是指断路器在短路时能够承受的最大电流。
选择断路器时应根据电路的短路电流来确定断路器的短路能力,确保其能够承受电路的短路电流,防止短路发生时断路器被烧毁。
3. 极数:极数是指断路器的电极数量,一般有单极、双极、三极等。
选择断路器时应根据电路的极数来确定断路器的极数,以确保其能够与电路兼容。
4. 动作特性:动作特性是指断路器的断电时间与故障电流之间的关系。
根据不同的应用场景,可以选择不同的动作特性的断路器,例如短路保护、过载保护等。
5. 使用环境:断路器在使用时需要考虑环境因素,如温度、湿度等。
在选择断路器时,应根据使用环境来确定断路器的防护等级和材料,以确保其能够适应不同的使用环境。
- 1 -。
为了满足不同用户需要,现在国内许多断路器生产厂家,对于同一壳架等级额定电流的短路分断能力分为不同级别,例如常熟开关厂CM1—100分为C基本型(25~35kA)、L标准型(35~50kA)、M较高分断型(50~75kA)、H高分断型(85~100kA)。
用户在选用时,要符合断路器的极限短路分断能力,线路预期短路电流就能满足要求,不必人为地加上保险系数,以免造成浪费。
额定运行短路分断能力的值可为额定极限短路分断能力的25%、50%、75%、100%,大多数断路器是50%~75%,极个别的有100%(Ics=Icu),如法国施耐德的梅兰日兰公司的NS产品。
5附件功能附件作为断路器功能的派生和补充,为断路器增加了控制手段和扩大保护功能,是断路器不可分割的一个重要部分,主要包括辅助触头、报警触头、分励脱扣器、欠电压脱扣器、电动操作机构、外部转动操作手柄等附件。
1)辅助触头主要用于断路器分、合状态显示但无法显示是否故障脱扣,接在断路器的控制电路中,塑壳断路器壳架等级额定电流100为单断点转换触头,225及以上为桥式触头结构,约定发热电流3A;壳架等级额定电流400及以上可装两常开、两常闭,约定发热电流为6A。
2)报警触头主要用于断路器的负载出现过载、短路或欠电压等故障时而自由脱扣。
报警触头的工作电流是:AC380V、0.3A、DC220V、0.15A,一般不会超过1A,而发热电流可以是1~2.5A范围。
3)分励脱扣器是一种远距离操纵分闸的附件,它的电压可与主电路电压无关,分励脱扣器是短时工作制,线圈通电时间一般不能超过1s,否则线圈会烧毁。
塑壳断路器为防止线圈烧毁,在分励脱扣器线圈串联一个微动开关,当分励脱扣器通电,衔铁吸合,微动开关从常闭状态转换成常开,由于分励脱扣器电源的控制线路被切断,即使人为地按住按钮,分励线圈始终不再通电。
避免了线圈烧损情况的产生,当断路器再扣合闸后微动开关重新处于常闭位置。
分励脱扣器有多种控制电压和不同电源频率,可供不同场合,不同电源选用。
塑料外壳式断路器的选择应遵循哪些原则随着电气设备的普及和现代工业的发展,断路器已成为电气系统中必不可少的重要元件。
塑料外壳式断路器在低电压电气系统中应用越来越广泛。
然而,在选择塑料外壳式断路器时,需要考虑多个因素,这些因素将直接影响其性能和可靠性。
下面介绍一些选择塑料外壳式断路器时需要遵循的原则。
1. 额定电压和电流首先,要根据所使用的电路的额定电流和电压来选择塑料外壳式断路器。
断路器的额定电流应与电路的额定电流相同或略大,以确保断路器在正常情况下可以顺利工作。
同时,断路器还应选择能够承受电路额定电压的型号,以保证设备的安全和可靠性。
2. 选择短路保护能力在选择塑料外壳式断路器时,还需要注意其短路保护能力。
短路保护能力是指断路器在短路故障时能够及时切断电路的能力。
一般来说,断路器的短路保护能力应该能够满足所连接电缆的短路电流要求,以防止电路故障时电缆受到伤害。
3. 选择额定断电能力在选择塑料外壳式断路器时,还需要注意其额定断电能力。
额定断电能力是指断路器在正常工作条件下切断电路的能力。
它反映了断路器的负载能力和安全性能,因此选择时应根据实际需要选择符合电路负载能力的额定断电能力。
4. 工作方式塑料外壳式断路器有手动和自动两种工作方式。
手动型断路器一般用于对设备的手动打开和关闭控制,而自动型断路器则可以实现设备的自动保护和恢复功能。
因此,选择时需要根据实际需求选择不同的工作方式。
5. 触头特性塑料外壳式断路器的触头特性也是选择时需要考虑的一点。
触头特性包括静触头电阻和动触头距离等,这些参数反映了断路器的可靠性和控制性能。
因此,在选择断路器时应注意触头特性是否符合实际需求。
6. 机械校正性能塑料外壳式断路器具有良好的机械稳定性能。
然而,在实际使用中,由于环境温度的变化以及设备维修时的操作不当等原因,断路器的机械性能可能会发生变化。
因此,在选择时需要注意其机械校正性能是否良好,以保证设备的可靠性和长期稳定性能。
塑壳断路器如何选型首先,塑壳断路器的选型主要涉及以下几个方面:1.额定电压:塑壳断路器应具备与电气系统相匹配的额定电压,通常为直流或交流电压。
根据系统电压的大小选择相应的塑壳断路器。
2.额定电流:根据系统中电气设备的负载电流和短路电流选择断路器的额定电流。
需要考虑系统中的正常负载以及可能出现的故障电流,确保断路器能够承受系统中的最大负载和故障电流。
3.动作特性:根据对系统运行的保护要求选择合适的断路器动作特性。
常见的动作特性有过载保护、短路保护和地故障保护。
根据系统的负载特性和短路电流特性选择相应的断路器。
4.极数和极性:根据系统的电缆布置和接线要求选择适当的断路器极数和极性。
5.使用环境条件:根据安装断路器的环境条件选择适当的外壳等级和防护等级。
例如,如果断路器在潮湿环境中使用,应选择具有防潮性能的外壳。
6.断路器类型:根据系统的特殊要求选择适当的类型,如空气型断路器、真空型断路器和充油型断路器等。
选型步骤如下:步骤1:收集相关信息。
了解电气系统的基本信息,包括系统电压、额定电流、故障电流、最大负载以及系统中的负载特性和短路电流特性等。
同时了解安装环境,包括温度、湿度和海拔等等。
步骤2:确定需求。
根据电气系统的要求和保护需要,明确所需的动作特性、额定电流和额定电压等。
步骤3:选择断路器类型。
根据系统要求和可用的选项,选择适当的断路器类型,如空气型断路器、真空型断路器或充油型断路器等。
步骤4:计算额定电流。
根据实际负载和短路电流计算系统中断路器的额定电流。
需要考虑正常负载和可能出现的故障电流。
步骤5:根据选择的断路器类型和系统需求,从产品手册或制造商提供的技术资料中确定合适的技术参数,如断路器的外形尺寸、额定电流范围、动作特性和保护性能等。
步骤6:比较和评估。
将获得的断路器参数进行比较和评估,选择符合要求且适合系统的断路器。
步骤7:进行额定电流和额定电压的校验,确保所选断路器满足系统的要求。
最后,进行选型前应注意以下几点:1.了解国家和地区的标准和规范,确保选择的断路器符合相应的标准要求。
收稿日期:2007-01-25作者简介:陈 浪(1979-),男,广东湛江人,助理工程师,学士,主要从事火力发电厂的设计工作,E -mail :chenl8@ 。
发电厂中塑壳断路器的选型方法及需要注意的问题陈 浪(广西电力工业勘察设计研究院,南宁 530023)摘 要:文章介绍了如何结合塑壳断路器的主要技术参数合理选择和使用塑壳断路器的具体方法,并就选型过程中应该满足的具体要求作了阐述。
提出了塑壳断路器在选型过程中应注意的几个问题,例如塑壳断路器适用范围的区分、额定极限短路分断能力和额定运行短路分断能力的区别以及断路器的保护选择性配合等。
关键词:塑壳断路器;选型;注意事项;发电厂中图分类号:TM561 文献标识码:B 文章编号:1001-408X (2007)02-0081-031 前言塑壳断路器是发电厂厂用电低压配电装置中使用最广泛的一种保护电器。
在使用塑壳断路器时,如果对其技术性能、使用环境条件了解不清,或对低压配电系统中断路器的要求掌握不够,往往造成浪费或事故频发。
塑壳断路器使用量大面广,若选用了不合适的类型,造成的损失是非常惨重的。
塑壳断路器一般适用于交流50Hz 、额定电压690V 以下、额定电流16~1600A 的电路中,可以做配电系统输入和输出断路器用,也可以作为电动机、变压器、电容器等的保护设备用。
在正常情况下,断路器可分别作为线路的不频繁转换及电动机的不频繁起动用。
配电用断路器在配电网络中用来分配电能,作为线路及电源设备的过载、短路和欠电压保护。
保护电动机用断路器在配电网络中可用作鼠笼型电动机的起动和运转中分断及其过载和短路保护。
断路器按照其额定极限分断能力I cu 的高低分为经济型、标准型、高分断型、极高分断型等。
笔者根据塑壳断路器的常用电气参数,结合在设计过程中的体会总结塑壳断路器的选用方法。
2 塑壳断路器的选型根据塑壳断路器几个主要技术参数,我们在设计选型时,通常按照以下的步骤选择塑壳断路器。
摘要:介绍了用户在使用塑壳断路器时容易出现的问题,及怎样正确选择和使用断路器。
关键词:断路器;选择;合理使用;问题
1概述
塑壳断路器广泛应用于工农业、交通、矿山、民用建筑和国防等部门,对电力的传输和分配、电路的控制与保护起很大作用,是一种使用量大,面广的产品。
由于使用者对塑壳断路器的特性和技术要求了解不深或不全面,有些概念容易互相混淆,在实际应用中就经常出现一些偏失和误解。
本文对用户在选择和使用塑壳断路器时容易出现的问题做一介绍,以帮助用户合理选择使用塑壳断路器。
2断路器壳架等级
断路器壳架等级额定电流是指基本尺寸相同的框架和塑料外壳中能装的最大脱扣器的额定电流。
断路器额定电流是指断路器中的脱扣器能长期通过的电流,又称断路器脱扣器额定电流。
同一系列中有多种壳架等级额定电流,同一壳架等级额定电流中又有多种额定电流。
例如DZ20系列中有100、225、400、630、800、1250等壳架等级额定电流,而100壳架等级额定电流中有16A、20A、25A、32A、40A、50A、63A、80A、100A额定电流;225A壳架等级额定电流中有100A,125A、160A、180A、200A、225A 额定电流。
DZ20—100和DZ20—225两种壳架等级中都有100A额定电流,但断路器体积外形和分断能力不相同,因此在选用时要把型号填写完整即具体的壳架等级额定电流内的断路器额定电流。
额定电流分级是
按(1.25)优先系数来选择的:一方面是符合和满足最大线路和电器元件额定电流的需要;
另一方面是为了标准化,以取得最佳的使用导线及加工的效益。
因此它所规定的级别是:3(6)、8、10、12.5、16,20、25、32、40、50、63、80,100、125、160、200、250、315、400A等。
由于此规定,当线路计算负载为90A时,则只能选100A规格,因此在一定程度上影响它的保护性能。
脱扣器电流整定值是指脱扣器调整到动作电流值。
它是指额定电流In的倍数,是动作电流值,例如:过电流整定到电流的1.2、1.3、5、10倍,就写成Ir=1.2In,1.3In、5In、10In等。
现在一些电子脱扣器,它的过载长延时额定电流是可调的,所调整的电流,其实仍是额定电流,是可长期通过的最大电流。
额定工作电流是断路器在装辅助触头(附件)时触点在一定工作电压下的实际工作电流,电流为3A或6A,用于控制和保护回路。
3额定绝缘电压
额定绝缘电压是设计断路器的电压值,电气间隙和爬电距离应参照此值而定。
有些断路器没有明确规定额定绝缘电压,应将额定工作电压中最大值视作额定绝缘电压,在任何情况下,最大额定工作电压不超过额定绝缘电压,断路器的额定绝缘电压与工频试验电压见表1。
额定工作电压是指通断能力以及使用类别相关的电压值,塑壳断路器的额定工作电压多为50Hz、380V,但也有50Hz、600V,额定工作电压380V、50Hz的塑壳断路器,绝对不允许用到660V或1140V的电源电压上。
额定控制电源电压是塑壳断路器装分励脱扣器及电动机构附件时的电压。
有交流和直流两种电压,选用时一定注明交流或直流。
4额定极限短路分断能力
额定极限短路分断能力是指规定条件下的分断能力。
按规定的试验程序动作之后,不考虑断路器继续承载它的额定电流。
额定运行短路分断能力是指规定条件下的分断能力。
按规定的试验程序之后,须考虑断路器继续承载它的额定电流。
为了满足不同用户需要,现在国内许多断路器生产厂家,对于同一壳架等级额定电流的短路分断能力分为不同级别,例如常熟开关厂CM1—100分为C基本型(25~35kA)、L标准型(35~50kA)、M较高分断型(50~75kA)、H高分断型(85~100kA)。
用户在选用时,要符合断路器的极限短路分断能力,线路预期短路电流就能满足要求,不必人为地加上保险系数,以免造成浪费。
额定运行短路分断能力的值可为额定极限短路分断能力的25%、50%、75%、100%,大多数断路器是50%~75%,极个别的有100%(Ics=Icu),如法国施耐德的梅兰日兰公司的NS产品。
5附件功能
附件作为断路器功能的派生和补充,为断路器增加了控制手段和扩大保护功能,是断路器不可分割的一个重要部分,主要包括辅助触头、报警触头、分励脱扣器、欠电压脱扣器、电动操作机构、外部转动操作手柄等附件。
1)辅助触头主要用于断路器分、合状态显示但无法显示是否故障脱扣,接在断路器的控制电路中,塑壳断路器壳架等级额定电流100为单断点转换触头,225及以上为桥式触头结构,约定发热电流3A;壳架等级额定电流400及以上可装两常开、两常闭,约定发热电流为6A。
2)报警触头主要用于断路器的负载出现过载、短路或欠电压等故障时而自由脱扣。
报警触头的工作电流是:AC380V、0.3A、DC220V、0.15A,一般不会超过1A,而发热电流可以是1~
2.5A范围。
3)分励脱扣器是一种远距离操纵分闸的附件,它的电压可与主电路电压无关,分励脱扣器是短时工作制,线圈通电时间一般不能超过1s,否则线圈会烧毁。
塑壳断路器为防止线圈烧毁,在分励脱扣器线圈串联一个微动开关,当分励脱扣器通电,衔铁吸合,微动开关从常闭状态转换成常开,由于分励脱扣器电源的控制线路被切断,即使人为地按住按钮,分励线圈始终不再通电。
避免了线圈烧损情况的产生,当断路器再扣合闸后微动开关重新处于常闭位置。
分励脱扣器有多种控制电压和不同电源频率,可供不同场合,不同电源选用。
4)欠电压脱扣器用作线路及电源设备的久电压保护,使用时欠电压脱扣器线圈接在断路器电源侧,欠电压脱扣器通电后断路器才能合闸,否则断路器合不上闸。
使用者应确认线路与欠电压脱扣器的工作电压是否一致。
欠电压的工作范围为(70%~35%)Un。
欠电压脱扣器也有多种额定工作电压和不同电源频率,可供不同场合,不同电源时选用。
5)电动操作机构用于断路器的自动控制和远距离的闭合和断开之用。
有电动操作机构和电磁操作机构两种:电动操作机构由电动机驱动,一般适用于壳架等级额定电流400A及以上断路器,电磁铁操作机构适用于壳架等级额定电流225A及以下断路器。
6飞弧距离
断路器在分断大的短路电流时,其动、静触头分开时产生电弧,有一部分电弧或电离气体从断路器电源端喷弧口喷出,电弧本身就是一种巨大的电流,很容易导致裸露的导电体之间和裸露带电体与“地”(成套设备的金属外壳是接地的)的相间短路和接地短路事故。
为确保安全,用户应根据制造厂的产品样本或使用说明书提供的数据留一定距离。
如配电箱、柜的高度距离不够,可选用飞弧距离小或零飞弧的产品,以保证用电安全。
