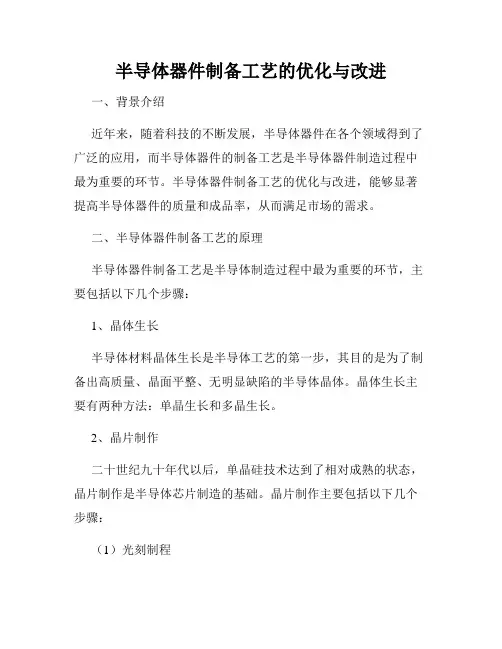

半导体器件制备工艺的优化与改进一、背景介绍近年来，随着科技的不断发展，半导体器件在各个领域得到了广泛的应用，而半导体器件的制备工艺是半导体器件制造过程中最为重要的环节。
半导体器件制备工艺的优化与改进，能够显著提高半导体器件的质量和成品率，从而满足市场的需求。
二、半导体器件制备工艺的原理半导体器件制备工艺是半导体制造过程中最为重要的环节，主要包括以下几个步骤：1、晶体生长半导体材料晶体生长是半导体工艺的第一步，其目的是为了制备出高质量、晶面平整、无明显缺陷的半导体晶体。
晶体生长主要有两种方法：单晶生长和多晶生长。
2、晶片制作二十世纪九十年代以后，单晶硅技术达到了相对成熟的状态，晶片制作是半导体芯片制造的基础。
晶片制作主要包括以下几个步骤：（1）光刻制程（2）蚀刻制程（3）扩散制程（4）离子注入制程3、器件加工器件加工是将前面的工序（晶体生长和晶片制作）加工成所需的半导体器件。
器件加工主要包括以下几个步骤：（1）金属化制程（2）组装封装制程三、半导体器件制备工艺的优化与改进1、晶体生长的优化和改进晶体生长对于半导体晶体质量的影响非常大，因此晶体生长的优化和改进是非常重要的。
近年来，晶体生长技术得到了很大的发展，主要表现为以下几个方面：（1）稀疏部位成分浓度分布的控制：晶体生长过程中不可避免地出现一定数量的杂质，而杂质的存在会对晶体的物理性能和电学性能产生影响，因此控制稀疏部位中杂质的浓度分布是非常重要的。
控制杂质的浓度分布可以采用不同的方法，例如增加晶体的生长速率、改变晶体生长的温度等。
（2）生长环境的控制：晶体生长过程中生长环境（温度、气氛等）对晶体生长的影响非常大，因此需要对生长环境进行优化和控制。
例如在晶体生长的过程中，可以控制盆内的温度和气氛，使生长出来的晶体晶面平整、无明显缺陷。
2、晶片制作的优化和改进晶片制作的优化和改进，主要是为了提高晶片的质量，并使整个制造过程更加高效、可靠。
近年来，晶片制作技术得到了很大的发展，主要表现为以下几个方面：（1）光刻技术的发展：光刻技术是制备半导体器件的一种重要技术，它的发展可以使半导体器件的尺寸和线宽得到更加精细的控制。

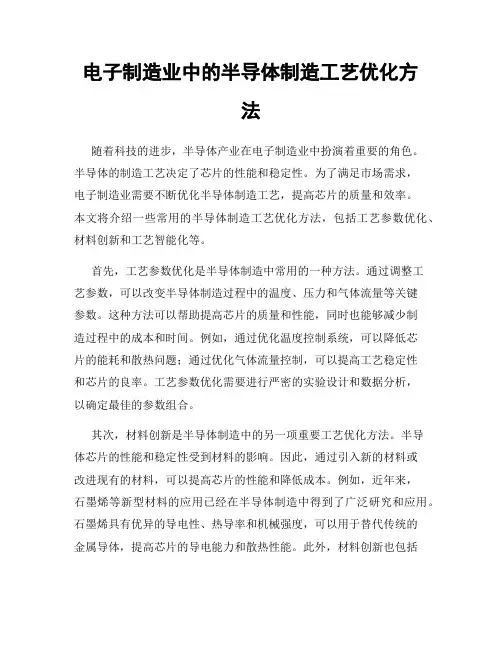

电子制造业中的半导体制造工艺优化方法随着科技的进步，半导体产业在电子制造业中扮演着重要的角色。
半导体的制造工艺决定了芯片的性能和稳定性。
为了满足市场需求，电子制造业需要不断优化半导体制造工艺，提高芯片的质量和效率。
本文将介绍一些常用的半导体制造工艺优化方法，包括工艺参数优化、材料创新和工艺智能化等。
首先，工艺参数优化是半导体制造中常用的一种方法。
通过调整工艺参数，可以改变半导体制造过程中的温度、压力和气体流量等关键参数。
这种方法可以帮助提高芯片的质量和性能，同时也能够减少制造过程中的成本和时间。
例如，通过优化温度控制系统，可以降低芯片的能耗和散热问题；通过优化气体流量控制，可以提高工艺稳定性和芯片的良率。
工艺参数优化需要进行严密的实验设计和数据分析，以确定最佳的参数组合。
其次，材料创新是半导体制造中的另一项重要工艺优化方法。
半导体芯片的性能和稳定性受到材料的影响。
因此，通过引入新的材料或改进现有的材料，可以提高芯片的性能和降低成本。
例如，近年来，石墨烯等新型材料的应用已经在半导体制造中得到了广泛研究和应用。
石墨烯具有优异的导电性、热导率和机械强度，可以用于替代传统的金属导体，提高芯片的导电能力和散热性能。
此外，材料创新也包括利用纳米技术和薄膜技术等手段，对制造过程中的材料进行微观和表面的处理，从而改善半导体器件的性能和可靠性。
最后，工艺智能化是近年来半导体制造中的新趋势。
随着人工智能和大数据技术的发展，制造企业可以利用这些技术来优化半导体制造工艺。
通过收集、分析和利用大量的制造数据，制造企业可以实现工艺的预测和优化。
例如，通过建立智能模型，企业可以实时监测制造过程中的关键参数，并根据模型的预测，调整工艺参数以优化芯片的质量和产能。
此外，工艺智能化还可以帮助企业建立完善的质量控制系统，提前发现和解决制造过程中的问题，避免不良品的产生。
工艺智能化需要企业拥有大量的制造数据和相应的算法模型，因此，企业需要加强数据采集和分析能力，并注重数据安全和隐私保护。

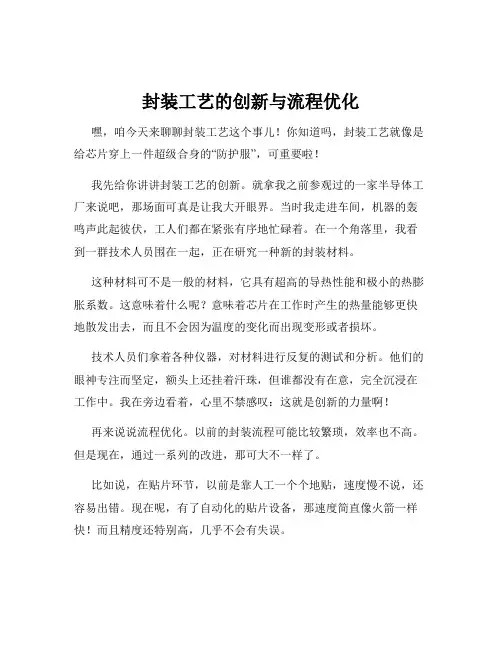

封装工艺的创新与流程优化嘿，咱今天来聊聊封装工艺这个事儿！你知道吗，封装工艺就像是给芯片穿上一件超级合身的“防护服”，可重要啦！我先给你讲讲封装工艺的创新。
就拿我之前参观过的一家半导体工厂来说吧，那场面可真是让我大开眼界。
当时我走进车间，机器的轰鸣声此起彼伏，工人们都在紧张有序地忙碌着。
在一个角落里，我看到一群技术人员围在一起，正在研究一种新的封装材料。
这种材料可不是一般的材料，它具有超高的导热性能和极小的热膨胀系数。
这意味着什么呢？意味着芯片在工作时产生的热量能够更快地散发出去，而且不会因为温度的变化而出现变形或者损坏。
技术人员们拿着各种仪器，对材料进行反复的测试和分析。
他们的眼神专注而坚定，额头上还挂着汗珠，但谁都没有在意，完全沉浸在工作中。
我在旁边看着，心里不禁感叹：这就是创新的力量啊！再来说说流程优化。
以前的封装流程可能比较繁琐，效率也不高。
但是现在，通过一系列的改进，那可大不一样了。
比如说，在贴片环节，以前是靠人工一个个地贴，速度慢不说，还容易出错。
现在呢，有了自动化的贴片设备，那速度简直像火箭一样快！而且精度还特别高，几乎不会有失误。
还有封装后的检测环节，以前可能需要很长时间才能得出结果。
现在通过引入先进的检测技术，瞬间就能知道封装是否合格，大大节省了时间和成本。
你想想，如果没有这些创新和流程优化，我们的电子产品能变得越来越轻薄、性能越来越强大吗？肯定不行啊！就像我们现在用的智能手机，里面的芯片封装工艺越来越先进，手机才能又小又好用。
以前那种大块头、反应慢的手机，早就被淘汰啦！总之，封装工艺的创新和流程优化是一个不断前进的过程。
未来，还会有更多的惊喜等着我们呢！相信在科技的不断推动下，封装工艺会变得更加厉害，为我们的生活带来更多的便利和精彩！。

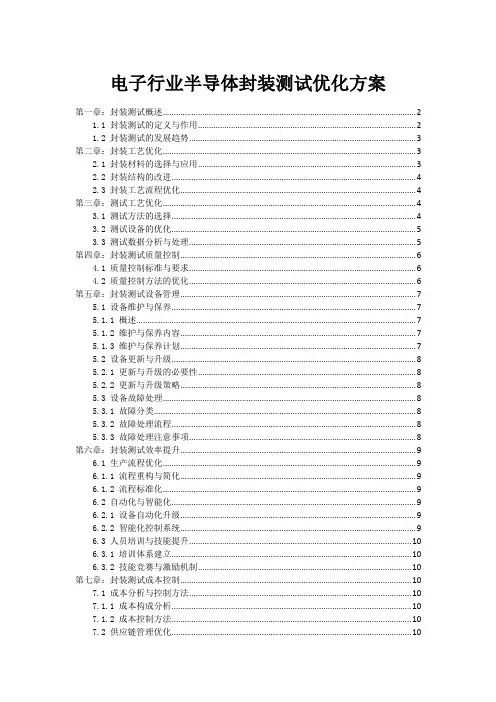

电子行业半导体封装测试优化方案第一章：封装测试概述 (2)1.1 封装测试的定义与作用 (2)1.2 封装测试的发展趋势 (3)第二章：封装工艺优化 (3)2.1 封装材料的选择与应用 (3)2.2 封装结构的改进 (4)2.3 封装工艺流程优化 (4)第三章：测试工艺优化 (4)3.1 测试方法的选择 (4)3.2 测试设备的优化 (5)3.3 测试数据分析与处理 (5)第四章：封装测试质量控制 (6)4.1 质量控制标准与要求 (6)4.2 质量控制方法的优化 (6)第五章：封装测试设备管理 (7)5.1 设备维护与保养 (7)5.1.1 概述 (7)5.1.2 维护与保养内容 (7)5.1.3 维护与保养计划 (7)5.2 设备更新与升级 (8)5.2.1 更新与升级的必要性 (8)5.2.2 更新与升级策略 (8)5.3 设备故障处理 (8)5.3.1 故障分类 (8)5.3.2 故障处理流程 (8)5.3.3 故障处理注意事项 (8)第六章：封装测试效率提升 (9)6.1 生产流程优化 (9)6.1.1 流程重构与简化 (9)6.1.2 流程标准化 (9)6.2 自动化与智能化 (9)6.2.1 设备自动化升级 (9)6.2.2 智能化控制系统 (9)6.3 人员培训与技能提升 (10)6.3.1 培训体系建立 (10)6.3.2 技能竞赛与激励机制 (10)第七章：封装测试成本控制 (10)7.1 成本分析与控制方法 (10)7.1.1 成本构成分析 (10)7.1.2 成本控制方法 (10)7.2 供应链管理优化 (10)7.2.1 供应商选择与评估 (10)7.2.2 采购策略优化 (11)7.2.3 库存管理优化 (11)7.3 成本降低策略 (11)7.3.1 技术创新 (11)7.3.2 规模效应 (11)7.3.3 外包与合作 (11)7.3.4 能源管理 (11)第八章：封装测试环境优化 (12)8.1 环境因素对封装测试的影响 (12)8.2 环境监测与改善 (12)8.3 环境友好型封装测试技术 (12)第九章：封装测试行业发展趋势 (12)9.1 行业发展现状与挑战 (13)9.2 技术创新与突破 (13)9.3 市场需求与竞争格局 (13)第十章：封装测试企业战略规划 (14)10.1 企业定位与发展目标 (14)10.2 产业布局与市场拓展 (14)10.3 人才培养与团队建设 (14)第一章：封装测试概述1.1 封装测试的定义与作用封装测试是电子行业中半导体制造的关键环节，其主要任务是在半导体芯片制造完成后，对其进行封装和功能测试，保证芯片在应用过程中的可靠性和稳定性。

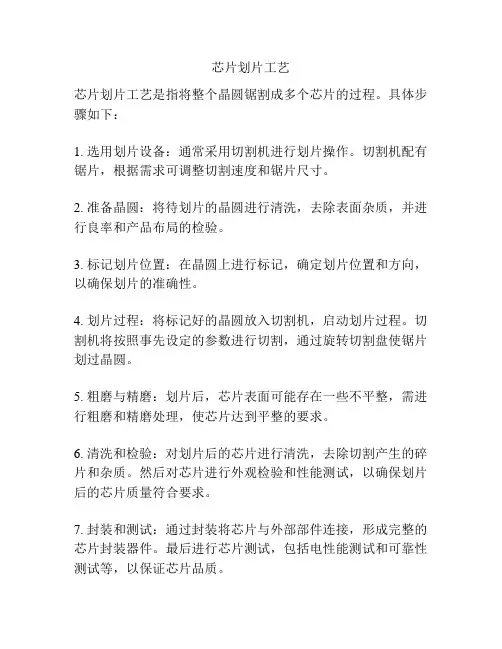

芯片划片工艺
芯片划片工艺是指将整个晶圆锯割成多个芯片的过程。
具体步骤如下：
1. 选用划片设备：通常采用切割机进行划片操作。
切割机配有锯片，根据需求可调整切割速度和锯片尺寸。
2. 准备晶圆：将待划片的晶圆进行清洗，去除表面杂质，并进行良率和产品布局的检验。
3. 标记划片位置：在晶圆上进行标记，确定划片位置和方向，以确保划片的准确性。
4. 划片过程：将标记好的晶圆放入切割机，启动划片过程。
切割机将按照事先设定的参数进行切割，通过旋转切割盘使锯片划过晶圆。
5. 粗磨与精磨：划片后，芯片表面可能存在一些不平整，需进行粗磨和精磨处理，使芯片达到平整的要求。
6. 清洗和检验：对划片后的芯片进行清洗，去除切割产生的碎片和杂质。
然后对芯片进行外观检验和性能测试，以确保划片后的芯片质量符合要求。
7. 封装和测试：通过封装将芯片与外部部件连接，形成完整的芯片封装器件。
最后进行芯片测试，包括电性能测试和可靠性测试等，以保证芯片品质。
总的来说，芯片划片工艺是将整个晶圆划分成多个芯片的过程，通过一系列的步骤实现划片、磨削、清洗、检验和封装等工艺，最终得到成品芯片。

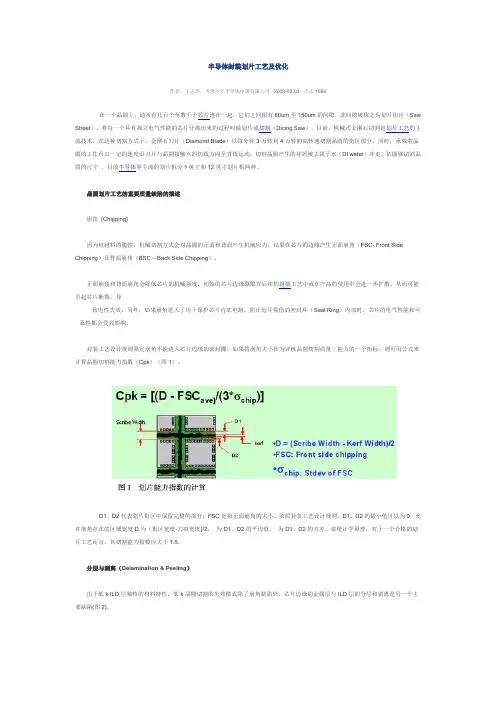

半导体封装划片工艺及优化作者：王志杰，飞思卡尔半导体中国有限公司 2009-03-03 点击:1686在一个晶圆上，通常有几百个至数千个芯片连在一起。
它们之间留有80um 至150um的间隙，此间隙被称之为划片街区（Saw Street）。
将每一个具有独立电气性能的芯片分离出来的过程叫做划片或切割（Dicing Saw）。
目前，机械式金刚石切割是划片工艺的主流技术。
在这种切割方式下，金刚石刀片（Diamond Blade）以每分钟3万转到4万转的高转速切割晶圆的街区部分，同时，承载着晶圆的工作台以一定的速度沿刀片与晶圆接触点的切线方向呈直线运动，切割晶圆产生的硅屑被去离子水（DI water）冲走。
依能够切割晶圆的尺寸，目前半导体界主流的划片机分８英寸和12英寸划片机两种。
晶圆划片工艺的重要质量缺陷的描述崩角(Chipping)因为硅材料的脆性，机械切割方式会对晶圆的正面和背面产生机械应力，结果在芯片的边缘产生正面崩角（FSC- Front Side Chipping）及背面崩角（BSC – Back Side Chipping）。
正面崩角和背面崩角会降低芯片的机械强度，初始的芯片边缘裂隙在后续的封装工艺中或在产品的使用中会进一步扩散，从而可能引起芯片断裂，导致电性失效。
另外，如果崩角进入了用于保护芯片内部电路、防止划片损伤的密封环（Seal Ring）内部时，芯片的电气性能和可靠性都会受到影响。
封装工艺设计规则限定崩角不能进入芯片边缘的密封圈。
如果将崩角大小作为评核晶圆切割质量／能力的一个指标，则可用公式来计算晶圆切割能力指数（Cpk）（图1）。
D1、D2代表划片街区中保留完整的部分，FSC是指正面崩角的大小。
依照封装工艺设计规则，D1、D2的最小值可以为0，允许崩角存在的区域宽度D为（街区宽度-刀痕宽度)/2，为D1、D2的平均值，为D1、D2的方差。
依统计学原理，对于一个合格的划片工艺而言，其切割能力指数应大于1.5。

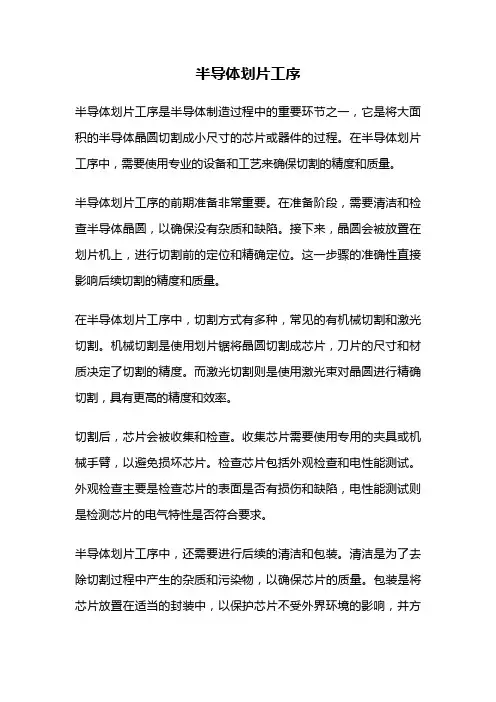

半导体划片工序
半导体划片工序是半导体制造过程中的重要环节之一，它是将大面积的半导体晶圆切割成小尺寸的芯片或器件的过程。
在半导体划片工序中，需要使用专业的设备和工艺来确保切割的精度和质量。
半导体划片工序的前期准备非常重要。
在准备阶段，需要清洁和检查半导体晶圆，以确保没有杂质和缺陷。
接下来，晶圆会被放置在划片机上，进行切割前的定位和精确定位。
这一步骤的准确性直接影响后续切割的精度和质量。
在半导体划片工序中，切割方式有多种，常见的有机械切割和激光切割。
机械切割是使用划片锯将晶圆切割成芯片，刀片的尺寸和材质决定了切割的精度。
而激光切割则是使用激光束对晶圆进行精确切割，具有更高的精度和效率。
切割后，芯片会被收集和检查。
收集芯片需要使用专用的夹具或机械手臂，以避免损坏芯片。
检查芯片包括外观检查和电性能测试。
外观检查主要是检查芯片的表面是否有损伤和缺陷，电性能测试则是检测芯片的电气特性是否符合要求。
半导体划片工序中，还需要进行后续的清洁和包装。
清洁是为了去除切割过程中产生的杂质和污染物，以确保芯片的质量。
包装是将芯片放置在适当的封装中，以保护芯片不受外界环境的影响，并方
便后续的组装和使用。
总结一下，半导体划片工序是半导体制造中不可或缺的环节。
通过准备、定位、切割、收集、检查、清洁和包装等步骤，确保切割出的芯片具有高精度和良好的品质。
在半导体工业中，划片工序的质量和效率直接影响着整个制造流程的成功与否。
因此，半导体划片工序的技术和工艺的不断创新和提高，对于半导体行业的发展具有重要意义。
晶圆划片工艺简介划片工艺流程晶圆经过前道工序后芯片制备完成，还需要经过切割使晶圆上的芯片分离下来，最后进行封装。
不同厚度晶圆选择的晶圆切割工艺也不同：厚度100um以上的晶圆一般使用刀片切割；厚度不到100um的晶圆一般使用激光切割，激光切割可以减少剥落和裂纹的问题，但是在100um以上时，生产效率将大大降低；厚度不到30um的晶圆则使用等离子切割，等离子切割速度快，不会对晶圆表面造成损伤，从而提高良率，但是其工艺过程更为复杂；刀片切割（Blade dicing or blade sawing）刀片切割（锯切）过程中，保护膜的附着与摘除（图片来自网络）为了保护晶圆在切割过程中免受外部损伤，事先会在晶圆上贴敷胶膜，以便保证更安全的“切单”。
“背面减薄（Back Grinding）”过程中，胶膜会贴在晶圆的正面。
但与此相反，在“刀片”切割中，胶膜要贴在晶圆的背面。
而在共晶贴片（Die Bonding，把分离的芯片固定在PCB或定架上）过程中，贴会背面的这一胶膜会自动脱落。
切割时由于摩擦很大，所以要从各个方向连续喷洒DI水（去离子水）。
而且，叶轮要附有金刚石颗粒，这样才可以更好地切片。
此时，切口（刀片厚度：凹槽的宽度）必须均匀，不得超过划片槽的宽度。
很长一段时间，锯切一直是被最广泛使用的传统的切割方法，其最大的优点就是可以在短时间内切割大量的晶圆。
然而，如果切片的进给速度（Feeding Speed）大幅提高，小芯片边缘剥落的可能性就会变大。
因此，应将叶轮的旋转次数控制在每分钟30000次左右。
晶圆划片机晶圆切割时，经常遇到较窄迹道(street)宽度，要求将每一次切割放在迹道中心几微米范围内的能力。
这就要求使用具有高分度轴精度、高光学放大和先进对准运算的设备。
当用窄迹道切割晶圆时，应选择尽可能最薄的刀片。
可是，很薄的刀片(20µm)是非常脆弱的，更容易过早破裂和磨损。
结果，其寿命期望和工艺稳定性都比较厚的刀片差。
在一个晶圆上，通常有几百个至数千个芯片连在一起。
它们之间留有80u m 至150um的间隙，此间隙被称之为划片街区（Saw Street）。
将每一个具有独立电气性能的芯片分离出来的过程叫做划片或切割（Dicing Saw）。
目前，机械式金刚石切割是划片工艺的主流技术。
在这种切割方式下，金刚石刀片（Diamond Blade）以每分钟3万转到4万转的高转速切割晶圆的街区部分，同时，承载着晶圆的工作台以一定的速度沿刀片与晶圆接触点的切线方向呈直线运动，切割晶圆产生的硅屑被去离子水（DI water）冲走。
依能够切割晶圆的尺寸 ，目前半导体界主流的划片机分８英寸和12英寸划片机两种。
晶圆划片工艺的重要质量缺陷的描述崩角 (Chipping)因为硅材料的脆性，机械切割方式会对晶圆的正面和背面产生机械应力，结果在芯片的边缘产生正面崩角（FSC- Front Side Chipping）及背面崩角（BSC-Back Side Chipping）。
正面崩角和背面崩角会降低芯片的机械强度，初始的芯片边缘裂隙在后续的封装工艺中或在产品的使用中会进一步扩散，从而可能引起芯片断裂，导致电性失效。
另外，如果崩角进入了用于保护芯片内部电路、防止划片损伤的密封环（Seal Ring）内部时，芯片的电气性能和可靠性都会受到影响。
封装工艺设计规则限定崩角不能进入芯片边缘的密封圈。
如果将崩角大小作为评核晶圆切割质量／能力的一个指标，则可用公式来计算晶圆切割能力指数（Cpk）（图1）。
D1、D2代表划片街区中保留完整的部分，FSC是指正面崩角的大小。
依照封装工艺设计规则，D1、D2的最小值可以为0，允许崩角存在的区域宽度D为（街区宽度-刀痕宽度)/2， 为D1、D2的平均值， 为D1、D2的方差。
依统计学原理，对于一个合格的划片工艺半导体封装划片工艺及优化(一)王志杰飞思卡尔半导体中国有限公司而言，其切割能力指数应大于1.5。
分层与剥离（Delamination & Peeling）由于低k ILD层独特的材料特性，低k晶圆切割的失效模式除了崩角缺陷外，芯片边缘的金属层与ILD层的分层和剥离是另一个主要缺陷。
半导体器件工艺的优化与控制一、前言半导体器件是现代电子技术的基础，其发展已经成为我国科技竞争力的重要标志之一。
半导体器件工艺的优化和控制是保证半导体器件质量和性能的重要关键，也是保证半导体器件产业竞争力的重要手段之一。
本文将介绍半导体器件工艺的优化与控制的方法和技术，以期为半导体器件制造业的发展提供一定的参考和建议。
二、半导体器件工艺的流程半导体器件工艺的流程主要包括：晶圆清洗、光刻、蚀刻、沉积、扩散、离子注入、退火及后处理等。
1. 晶圆清洗晶圆清洗是半导体器件工艺的第一步，其作用是去除晶圆表面的各种污染物，包括有机物、无机盐及表面氧化物。
晶圆清洗的工艺一般包含三个步骤，即表面去除、表面活化和表面保护。
2. 光刻光刻是半导体器件工艺中的重要步骤，通过光学或电子束曝光，将光掩膜上所规定的芯片图形显影到感光胶层中，从而制成芯片的图形。
光刻技术的发展已成为制约半导体器件规模及性能发展的关键因素之一。
3. 蚀刻蚀刻是半导体器件工艺的又一重要步骤，其主要作用是将已曝光的感光胶层外围没有曝光的部分去除，从而暴露出晶圆上的硅材料或其上的其他材料。
蚀刻技术的发展也为半导体器件制造提供了很好的解决方案。
4. 沉积沉积是半导体器件工艺中的又一步骤，主要作用是在已经露出的硅晶圆表面上，沉积一层需要的材料，如氮化硅或二氧化硅等。
沉积技术的发展也是半导体工业中不可或缺的一部分。
5. 扩散扩散是半导体器件工艺中的重要步骤，其主要作用是将掺杂材料（比如磷、硼等）在高温下扩散到硅晶圆中，从而形成PN结或MOSFET管等电子器件。
目前，扩散技术已成为半导体器件制造的标志性技术之一。
6. 离子注入离子注入是指将高能离子束注入到晶体中，以改变其材料和电学性质，从而得到所需的电学性能。
离子注入技术也为半导体器件工艺提供了很好的手段。
7. 退火及后处理退火及后处理是半导体器件工艺中最后一步，其主要作用是让器件产生稳定性，并达到确立的性能指标，以满足实际的使用要求。
半导体器件的制备技术与工艺优化半导体器件作为现代电子产业的核心组成部分，在各个领域扮演着重要的角色。
半导体器件的制备技术与工艺优化对其性能和可靠性起着决定性的影响。
本文将介绍半导体器件的制备技术，并探讨工艺优化的重要性以及一些常用的优化方法。
一、半导体器件的制备技术半导体器件的制备技术是指通过一系列工艺步骤将半导体材料转化为具有特定功能的器件。
这些工艺步骤包括材料准备、晶体生长、器件制作等。
1. 材料准备：半导体器件的制备材料主要由硅(Si)、砷化镓(GaAs)、氮化镓(GaN)等组成。
材料准备阶段的关键是保证材料的纯度和单晶度。
常用的方法包括化学气相沉积(CVD)、物理气相沉积(PVD)、熔融法等。
2. 晶体生长：晶体生长是将半导体材料从非晶态转化为单晶态的过程。
常见的晶体生长技术包括气相外延法(VPE)、液相外延法(LPE)、分子束外延法(MBE)等。
这些方法可用于制备不同类型的晶体，例如GaAs、SiC、InP等。
3. 器件制作：器件制作涉及到光刻、腐蚀、离子注入等一系列工艺步骤。
光刻是一种将电子布图转移到半导体材料表面的技术，通过光刻胶的图案转移，形成图案化的导电和绝缘层。
腐蚀是一种去除半导体材料的某些区域的技术，以形成特定的结构。
离子注入是通过注入特定的离子使半导体材料改变其电学特性的方法。
二、工艺优化的重要性工艺优化是指在半导体器件制备过程中，对每个工艺步骤进行细致的调整和改进，以提高器件的性能和可靠性。
工艺优化对器件的尺寸、工作频率和功耗等性能指标有着重要的影响。
1. 尺寸优化：器件的尺寸对其性能有着直接的影响。
尺寸过大会增加器件的电阻和电容，从而降低器件的响应速度。
尺寸过小则会增加制备难度和制造成本。
因此，合理地优化器件的尺寸能够在满足性能需求的同时提高制备效率。
2. 工作频率优化：半导体器件的工作频率是其运行速度的重要衡量指标。
工艺优化可以通过减小电极间距、优化材料选择和结构设计等方式来提高器件的工作频率。
半导体封测磨划
半导体封测磨划是一种加工工艺，主要涉及对半导体芯片的封装和测试。
具体来说，磨划就是使用研磨和划片技术来对晶圆进行加工处理，使其成为独立的芯片。
在封测磨划过程中，首先需要对晶圆进行研磨，以去除表面上的毛刺、凸起和不平整的部分。
研磨技术可以有效地提高芯片的光洁度和平整度，使其满足后续使用的要求。
接下来是划片阶段，这是通过研磨、灼烧等方式将晶圆分割成一个个独立的芯片晶粒。
在划片过程中，还需要对晶圆进行固定、清洗等工艺步骤，以保证芯片不会被划片过程中产生的污物污染，保持晶粒的洁净度。
最后，进行镜检、焊接、键合、封盖等工序，从而封装出能实现各种功能且不易被环境损伤的成品集成电路。
在封测磨划过程中，还需要保证在划片过程中芯片电路功能的完整性和可靠性。
总之，半导体封测磨划是一种重要的加工工艺，其目的是将晶圆加工成独立的芯片，以满足后续使用的要求。
在封测磨划过程中，需要掌握研磨和划片技术，并保证芯片电路功能的完整性和可靠性。
在一个晶圆上，通常有几百个至数千个芯片连在一起。
它们之间留有80um至150um的间隙，此间隙被称之为划片街区（Saw Street）。
将每一个具有独立电气性能的芯片分离出来的过程叫做划片或切割（Dicing Saw）。
目前，机械式金刚石切割是划片工艺的主流技术。
在这种切割方式下，金刚石刀片（Diamond Blade）以每分钟3万转到4万转的高转速切割晶圆的街区部分，同时，承载着晶圆的工作台以一定的速度沿刀片与晶圆接触点的切线方向呈直线运动，切割晶圆产生的硅屑被去离子水（DI water）冲走。
依能够切割晶圆的尺寸，目前半导体界主流的划片机分８英寸和12英寸划片机两种。
晶圆划片工艺的重要质量缺陷的描述
崩角(Chipping)
因为硅材料的脆性，机械切割方式会对晶圆的正面和背面产生机械应力，结果在芯片的边缘产生正面崩角（FSC- Front Side Chipping）及背面崩角（BSC ? Back Side Chipping）。
正面崩角和背面崩角会降低芯片的机械强度，初始的芯片边缘裂隙在后续的封装工艺中或在产品的使用中会进一步扩散，从而可能引起芯片断裂，导
致电性失效。
另外，如果崩角进入了用于保护芯片内部电路、防止划片损伤的密封环（Seal Ring）内部时，芯片的电气性能和可靠性都会受到影响。
封装工艺设计规则限定崩角不能进入芯片边缘的密封圈。
如果将崩角大小作为评核晶圆切割质量／能力的一个指标，则可用公式来计算晶圆切割能力指数（Cpk）（图1）。
D1、D2代表划片街区中保留完整的部分，FSC是指正面崩角的大小。
依照封装工艺设计规则，D1、D2的最小值可以为0，允许崩角存在的区域宽度D为（街区宽度-刀痕宽度)/2，为D1、D2的平均值，为D1、D2的方差。
依统计学原理，对于一个合格的划片工艺而言，其切割能力指数应大于1.5。
分层与剥离（Delamination & Peeling）
由于低k ILD层独特的材料特性，低k晶圆切割的失效模式除了崩角缺陷外，芯片边缘的金属层与ILD层的分层和剥离是另一个主要缺陷(图2)。
对于低k晶圆切割质量评估，除了正面崩角和背面崩角以外，根据实验数据和可靠性结果，规定了下述切割质量指标：
（１）铜密封环不允许出现断裂，分层或其他任何（在200倍显微镜下）可见的损伤。
（２）在划片街区上出现金属与ILD层的分层是允许的，只要这种分层能止步于铜密封环外。
（３）在芯片的顶角区域的金属／ILD层不允许出现分层或损伤，唯一的例外是有封装可靠性数据证明在某种特定的芯片设计／封装结构的组合下芯片的顶角区域的损伤可以接受。
图3给出了低k晶圆切割质量拒收标准的示例。
影响晶圆划片质量的重要因素
划片工具，材料及划片参数
划片工具和材料主要包括：划片刀（Dicing blade）、承载薄膜(Mounting tape), 划片参数主要包括：切割模式、切割参数（步进速度、刀片转速、切割深度等）。
对于由不同的半导体工艺制作的晶圆需要进行划片工具的选择和参数的优化，以达到最佳的切割质量和最低的切割成本。
切割街区的测试图案
在晶圆的制造过程中，为了获得较高的成品率、较低的制造成本和稳定的工艺制程，每
一步工艺都处于严格的监控下。
因此，测试图案被设计出来并对其进行监测，以确保关键参数如电参数、制程精度如ILD层／金属层的淀积厚度、掩膜对准精度及金属线宽容差等满足设计要求。
通常有３种方式来实现晶圆工艺制程监控：
（１）离线测试，这种测试将所有的测试图案放入被称为“工艺确认晶圆”（PVW ? Process Validation Wafer）的特别设计的晶圆上。
优点是可以包括所有需要测试的图案，因而可以执行一个全面的工艺制程监控；缺点是高成本和费时。
它通常应用在产品的研发初期。
当产品技术日趋成熟后，这种测试方法会被其他的测试方法所取代。
（２）测试芯片插入法。
所有的测试图案被放入测试芯片内，这些测试芯片被安放在晶圆上的不同区域。
测试芯片的数目和位置取决于晶圆制造技术的复杂度。
优点是它是一种实时监控。
如果某种致命的缺陷发生在晶圆制造流程的早期，就可以避免由于整个晶圆报废而带来的损失。
这种测试方法的缺点是它占用了宝贵的硅片资源，尤其是当单个芯片尺寸较大，而PDPW(Potential Die Per Wafer)数目较小的时候。
（３）周边测试，测试图案被放置在划片街区内（图4）。
将测试图案放在划片街区内能够在实现实时监控的同时，节约了宝贵的硅片资源。
可以放进划片街区的测试图案的数目取决于在一个掩膜（Reticle）内划片街区的长度和面积。
在一个Reticle内划片街区上的测试图案，会随着步进式光刻的。
