《半导体集成电路》考试题目及参考答案
第一部分考试试题第0章绪论1.什么叫半导体集成电路？2.按照半导体集成电路的集成度来分，分为哪些类型，请同时写出它们对应的英文缩写？3.按照器件类型分，半导体集成电路分为哪几类？4.按电路功能或信号类型分，半导体集成电路分为哪几类？5.什么是特征尺寸？它对集成电路工艺有何影响？6.名词解释：集成度、wafer size、die size、摩尔定律？第1章集成电路的基本制造工艺1.四层三结的结构的双极型晶体管中隐埋层的作用？2.在制作晶体管的时候，衬底材料电阻率的选取对器件有何影响？。
3.简单叙述一下pn结隔离的NPN晶体管的光刻步骤？4.简述硅栅p阱CMOS的光刻步骤？5.以p阱CMOS工艺为基础的BiCMOS的有哪些不足？6.以N阱CMOS工艺为基础的BiCMOS的有哪些优缺点？并请提出改进方法。
7. 请画出NPN晶体管的版图，并且标注各层掺杂区域类型。
8.请画出CMOS反相器的版图，并标注各层掺杂类型和输入输出端子。
第2章集成电路中的晶体管及其寄生效应1.简述集成双极晶体管的有源寄生效应在其各工作区能否忽略？。
2.什么是集成双极晶体管的无源寄生效应？3. 什么是MOS晶体管的有源寄生效应？4. 什么是MOS晶体管的闩锁效应，其对晶体管有什么影响?5. 消除“Latch-up”效应的方法？6.如何解决MOS器件的场区寄生MOSFET效应？7. 如何解决MOS器件中的寄生双极晶体管效应？第3章集成电路中的无源元件1.双极性集成电路中最常用的电阻器和MOS集成电路中常用的电阻都有哪些？2.集成电路中常用的电容有哪些。
3. 为什么基区薄层电阻需要修正。
4. 为什么新的工艺中要用铜布线取代铝布线。
5. 运用基区扩散电阻，设计一个方块电阻200欧，阻值为1K的电阻，已知耗散功率为20W/c㎡,该电阻上的压降为5V,设计此电阻。
第4章TTL电路1.名词解释电压传输特性 开门/关门电平 逻辑摆幅 过渡区宽度 输入短路电流 输入漏电流静态功耗 瞬态延迟时间 瞬态存储时间 瞬态上升时间 瞬态下降时间瞬时导通时间2. 分析四管标准TTL 与非门（稳态时）各管的工作状态？3. 在四管标准与非门中，那个管子会对瞬态特性影响最大，并分析原因以及带来那些困难。
集成电路封装测试技术考核试卷
18. ABCD
19. ABC
20. ABCD
三、填空题
1.扁平式射频
2.球栅阵列封装
3.陶瓷塑料
4.逻辑功能电参数
5.热导率机械强度
6.引线键合
7.温度循环试验湿度试验
8. X射线检测
9.四边
10.晶圆级封装
四、判断题
1. √
2. ×
3. √
4. ×
5. ×
6. √
7. √
8. ×
9. ×
10. ×
五、主观题（参考）
1.封装主要保护芯片免受物理、化学和环境影响，确保其电性能稳定。封装还便于安装、焊接和散热，对集成电路的性能和可靠性至关重要。
2.评估封装可靠性通常通过环境试验、电测试和寿命试验等方法。常用测试包括高温试验、低温试验、温度循环试验、湿度试验和振动试验等。
3.表面贴装技术（SMT）适用于小型化、高密度封装，具有组装速度快、成本低、占用空间小、可靠性高等优点。
C.温度循环试验
D.霉菌试验
18.以下哪些封装工艺适用于芯片级封装（CSP）（）
A.倒装芯片封装
B.引线键合
C.球栅阵列封装
D.晶圆级封装
19.以下哪些因素会影响集成电路封装的信号完整性（）
A.封装形式
B.封装材料
C.引线长度
D.芯片设计
20.以下哪些技术可以用于提高集成电路封装的散热性能（）
A.散热片
2.所有集成电路封装形式都可以采用表面贴装技术。（）
3.焊线键合是封装工艺中用于连接芯片与引线框架的一种方法。（）
4.集成电路封装的电气性能测试只需要检测芯片的功能性。（）
5.塑料封装的成本通常高于陶瓷封装。（）
19. ABC
20. ABCD
三、填空题
1.扁平式射频
2.球栅阵列封装
3.陶瓷塑料
4.逻辑功能电参数
5.热导率机械强度
6.引线键合
7.温度循环试验湿度试验
8. X射线检测
9.四边
10.晶圆级封装
四、判断题
1. √
2. ×
3. √
4. ×
5. ×
6. √
7. √
8. ×
9. ×
10. ×
五、主观题（参考）
1.封装主要保护芯片免受物理、化学和环境影响，确保其电性能稳定。封装还便于安装、焊接和散热，对集成电路的性能和可靠性至关重要。
2.评估封装可靠性通常通过环境试验、电测试和寿命试验等方法。常用测试包括高温试验、低温试验、温度循环试验、湿度试验和振动试验等。
3.表面贴装技术（SMT）适用于小型化、高密度封装，具有组装速度快、成本低、占用空间小、可靠性高等优点。
C.温度循环试验
D.霉菌试验
18.以下哪些封装工艺适用于芯片级封装（CSP）（）
A.倒装芯片封装
B.引线键合
C.球栅阵列封装
D.晶圆级封装
19.以下哪些因素会影响集成电路封装的信号完整性（）
A.封装形式
B.封装材料
C.引线长度
D.芯片设计
20.以下哪些技术可以用于提高集成电路封装的散热性能（）
A.散热片
2.所有集成电路封装形式都可以采用表面贴装技术。（）
3.焊线键合是封装工艺中用于连接芯片与引线框架的一种方法。（）
4.集成电路封装的电气性能测试只需要检测芯片的功能性。（）
5.塑料封装的成本通常高于陶瓷封装。（）

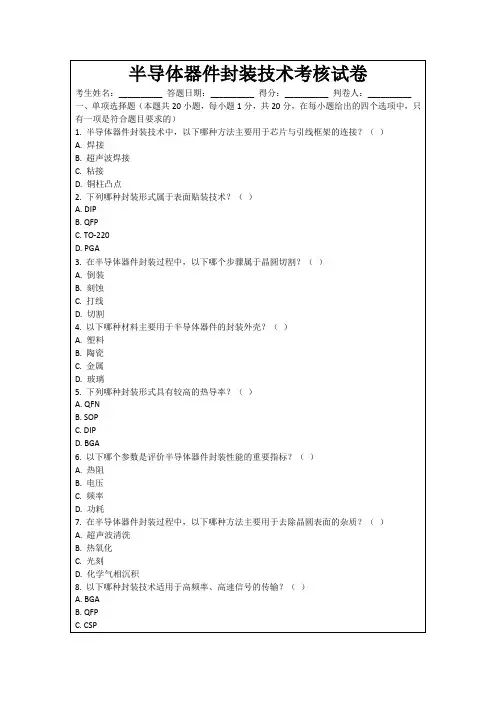

半导体器件封装技术考核试卷
（）
2.在半导体器件封装中，QFP代表_______。
（）
3.晶圆级封装技术中，WLP的全称是_______。
（）
4.陶瓷封装材料相比塑料封装材料具有更高的_______和更好的热性能。
（）
5.半导体器件封装中的热阻Rthjc表示_______。
（）
6. 3D封装技术可以有效提高电子产品的_______。
D.玻璃
5.下列哪种封装形式具有较高的热导率？（）
A. QFN
B. SOP
C. DIP
D. BGA
6.以下哪个参数是评价半导体器件封装性能的重要指标？（）
A.热阻
B.电压
C.频率
D.功耗
7.在半导体器件封装过程中，以下哪种方法主要用于去除晶圆表面的杂质？（）
பைடு நூலகம்A.超声波清洗
B.热氧化
C.光刻
D.化学气相沉积
（）
4.请详细说明晶圆级封装（WLP）的工艺流程，以及这种封装技术对半导体行业的影响。
（）
标准答案
一、单项选择题
1. D
2. B
3. D
4. A
5. A
6. A
7. A
8. C
9. D
10. C
11. C
12. D
13. B
14. D
15. A
16. D
17. C
18. B
19. D
20. C
二、多选题
A.焊接
B.超声波焊接
C.粘接
D.铜柱凸点
2.下列哪种封装形式属于表面贴装技术？（）
A. DIP
B. QFP
C. TO-220
D. PGA
3.在半导体器件封装过程中，以下哪个步骤属于晶圆切割？（）
2.在半导体器件封装中，QFP代表_______。
（）
3.晶圆级封装技术中，WLP的全称是_______。
（）
4.陶瓷封装材料相比塑料封装材料具有更高的_______和更好的热性能。
（）
5.半导体器件封装中的热阻Rthjc表示_______。
（）
6. 3D封装技术可以有效提高电子产品的_______。
D.玻璃
5.下列哪种封装形式具有较高的热导率？（）
A. QFN
B. SOP
C. DIP
D. BGA
6.以下哪个参数是评价半导体器件封装性能的重要指标？（）
A.热阻
B.电压
C.频率
D.功耗
7.在半导体器件封装过程中，以下哪种方法主要用于去除晶圆表面的杂质？（）
பைடு நூலகம்A.超声波清洗
B.热氧化
C.光刻
D.化学气相沉积
（）
4.请详细说明晶圆级封装（WLP）的工艺流程，以及这种封装技术对半导体行业的影响。
（）
标准答案
一、单项选择题
1. D
2. B
3. D
4. A
5. A
6. A
7. A
8. C
9. D
10. C
11. C
12. D
13. B
14. D
15. A
16. D
17. C
18. B
19. D
20. C
二、多选题
A.焊接
B.超声波焊接
C.粘接
D.铜柱凸点
2.下列哪种封装形式属于表面贴装技术？（）
A. DIP
B. QFP
C. TO-220
D. PGA
3.在半导体器件封装过程中，以下哪个步骤属于晶圆切割？（）
《半导体集成电路》考试题目及参考标准答案
《半导体集成电路》考试题⽬及参考标准答案第⼀部分考试试题第0章绪论1.什么叫半导体集成电路？2.按照半导体集成电路的集成度来分，分为哪些类型，请同时写出它们对应的英⽂缩写？3.按照器件类型分，半导体集成电路分为哪⼏类？4.按电路功能或信号类型分，半导体集成电路分为哪⼏类？5.什么是特征尺⼨？它对集成电路⼯艺有何影响？6.名词解释：集成度、wafer size、die size、摩尔定律？第1章集成电路的基本制造⼯艺1.四层三结的结构的双极型晶体管中隐埋层的作⽤？2.在制作晶体管的时候，衬底材料电阻率的选取对器件有何影响？。
3.简单叙述⼀下pn结隔离的NPN晶体管的光刻步骤？4.简述硅栅p阱CMOS的光刻步骤？5.以p阱CMOS⼯艺为基础的BiCMOS的有哪些不⾜？6.以N阱CMOS⼯艺为基础的BiCMOS的有哪些优缺点？并请提出改进⽅法。
7. 请画出NPN晶体管的版图，并且标注各层掺杂区域类型。
8.请画出CMOS反相器的版图，并标注各层掺杂类型和输⼊输出端⼦。
第2章集成电路中的晶体管及其寄⽣效应1.简述集成双极晶体管的有源寄⽣效应在其各⼯作区能否忽略？。
2.什么是集成双极晶体管的⽆源寄⽣效应？3. 什么是MOS晶体管的有源寄⽣效应？4. 什么是MOS晶体管的闩锁效应，其对晶体管有什么影响?5. 消除“Latch-up”效应的⽅法？6.如何解决MOS器件的场区寄⽣MOSFET效应？7. 如何解决MOS器件中的寄⽣双极晶体管效应？第3章集成电路中的⽆源元件1.双极性集成电路中最常⽤的电阻器和MOS集成电路中常⽤的电阻都有哪些？2.集成电路中常⽤的电容有哪些。
3. 为什么基区薄层电阻需要修正。
4. 为什么新的⼯艺中要⽤铜布线取代铝布线。
5. 运⽤基区扩散电阻，设计⼀个⽅块电阻200欧，阻值为1K的电阻，已知耗散功率为20W/c㎡,该电阻上的压降为5V,设计此电阻。
第4章TTL电路1.名词解释电压传输特性开门/关门电平逻辑摆幅过渡区宽度输⼊短路电流输⼊漏电流静态功耗瞬态延迟时间瞬态存储时间瞬态上升时间瞬态下降时间瞬时导通时间2. 分析四管标准TTL 与⾮门（稳态时）各管的⼯作状态？3. 在四管标准与⾮门中，那个管⼦会对瞬态特性影响最⼤，并分析原因以及带来那些困难。
半导体集成电路考试题目及参考答案解读
第一部分考试试题第0章绪论什么叫半导体集成电路？ 1.按照半导体集成电路的集成度来分，分为哪些类型，请同时写出它们对应的英文缩写？ 2.按照器件类型分，半导体集成电路分为哪几类？ 3.按电路功能或信号类型分，半导体集成电路分为哪几类？ 4.什么是特征尺寸？它对集成电路工艺有何影响？ 5.名词解释：集成度、、、摩尔定律？wafer size6.die size第1章集成电路的基本制造工艺1.四层三结的结构的双极型晶体管中隐埋层的作用？2.在制作晶体管的时候，衬底材料电阻率的选取对器件有何影响？。
3.简单叙述一下pn结隔离的NPN晶体管的光刻步骤？简述硅栅阱的光刻步骤？ 4.CMOSp以阱工艺为基础的的有哪些不足？pBiCMOSCMOS5.以阱工艺为基础的的有哪些优缺点？并请提出改进方法。
NBiCMOS6.CMOS7. 请画出NPN晶体管的版图，并且标注各层掺杂区域类型。
请画出反相器的版图，并标注各层掺杂类型和输入输出端子。
8.CMOS第2章集成电路中的晶体管及其寄生效应1.简述集成双极晶体管的有源寄生效应在其各工作区能否忽略？。
2.什么是集成双极晶体管的无源寄生效应？3. 什么是MOS晶体管的有源寄生效应？4. 什么是MOS晶体管的闩锁效应，其对晶体管有什么影响?5. 消除“Latch-up”效应的方法？6.如何解决MOS器件的场区寄生MOSFET效应？7. 如何解决MOS器件中的寄生双极晶体管效应？第3章集成电路中的无源元件1.双极性集成电路中最常用的电阻器和MOS集成电路中常用的电阻都有哪些？2.集成电路中常用的电容有哪些。
3. 为什么基区薄层电阻需要修正。
4. 为什么新的工艺中要用铜布线取代铝布线。
5. 运用基区扩散电阻，设计一个方块电阻200欧，阻值为1K的电阻，已知耗散功率为5V,该电阻上的压降为设计此电阻。
/c20W㎡,电路4章TTL第名词解释1.1电压传输特性开门关门电平逻辑摆幅过渡区宽度输入短路电流输入漏电流/静态功耗瞬态延迟时间瞬态存储时间瞬态上升时间瞬态下降时间瞬时导通时间2. 分析四管标准TTL与非门（稳态时）各管的工作状态？3. 在四管标准与非门中，那个管子会对瞬态特性影响最大，并分析原因以及带来那些困难。
半导体集成电路考试题目与参考答案
第一部分考试试题第0章绪论1.什么叫半导体集成电路？2.按照半导体集成电路的集成度来分，分为哪些类型，请同时写出它们对应的英文缩写？3.按照器件类型分，半导体集成电路分为哪几类？4.按电路功能或信号类型分，半导体集成电路分为哪几类？5.什么是特征尺寸？它对集成电路工艺有何影响？6.名词解释：集成度、wafer size、die size、摩尔定律？第1章集成电路的基本制造工艺1.四层三结的结构的双极型晶体管中隐埋层的作用？2.在制作晶体管的时候，衬底材料电阻率的选取对器件有何影响？。
3.简单叙述一下pn结隔离的NPN晶体管的光刻步骤？4.简述硅栅p阱CMOS的光刻步骤？5.以p阱CMOS工艺为基础的BiCMOS的有哪些不足？6.以N阱CMOS工艺为基础的BiCMOS的有哪些优缺点？并请提出改进方法。
7. 请画出NPN晶体管的版图，并且标注各层掺杂区域类型。
8.请画出CMOS反相器的版图，并标注各层掺杂类型和输入输出端子。
第2章集成电路中的晶体管及其寄生效应1.简述集成双极晶体管的有源寄生效应在其各工作区能否忽略？。
2.什么是集成双极晶体管的无源寄生效应？3. 什么是MOS晶体管的有源寄生效应？4. 什么是MOS晶体管的闩锁效应，其对晶体管有什么影响?5. 消除“Latch-up”效应的方法？6.如何解决MOS器件的场区寄生MOSFET效应？7. 如何解决MOS器件中的寄生双极晶体管效应？第3章集成电路中的无源元件1.双极性集成电路中最常用的电阻器和MOS集成电路中常用的电阻都有哪些？2.集成电路中常用的电容有哪些。
3. 为什么基区薄层电阻需要修正。
4. 为什么新的工艺中要用铜布线取代铝布线。
5. 运用基区扩散电阻，设计一个方块电阻200欧，阻值为1K的电阻，已知耗散功率为20W/c㎡,该电阻上的压降为5V,设计此电阻。
第4章TTL电路1.名词解释电压传输特性 开门/关门电平 逻辑摆幅 过渡区宽度 输入短路电流 输入漏电流静态功耗 瞬态延迟时间 瞬态存储时间 瞬态上升时间 瞬态下降时间瞬时导通时间2. 分析四管标准TTL 与非门（稳态时）各管的工作状态？3. 在四管标准与非门中，那个管子会对瞬态特性影响最大，并分析原因以及带来那些困难。
《半导体集成电路》考试题目及参考答案
第一部分考试试题第0章绪论1.什么叫半导体集成电路？2.按照半导体集成电路的集成度来分，分为哪些类型，请同时写出它们对应的英文缩写？3.按照器件类型分，半导体集成电路分为哪几类？4.按电路功能或信号类型分，半导体集成电路分为哪几类？5.什么是特征尺寸？它对集成电路工艺有何影响？6.名词解释：集成度、wafer size、die size、摩尔定律？第1章集成电路的基本制造工艺1.四层三结的结构的双极型晶体管中隐埋层的作用？2.在制作晶体管的时候，衬底材料电阻率的选取对器件有何影响？。
3.简单叙述一下pn结隔离的NPN晶体管的光刻步骤？4.简述硅栅p阱CMOS的光刻步骤？5.以p阱CMOS工艺为基础的BiCMOS的有哪些不足？6.以N阱CMOS工艺为基础的BiCMOS的有哪些优缺点？并请提出改进方法。
7. 请画出NPN晶体管的版图，并且标注各层掺杂区域类型。
8.请画出CMOS反相器的版图，并标注各层掺杂类型和输入输出端子。
第2章集成电路中的晶体管及其寄生效应1.简述集成双极晶体管的有源寄生效应在其各工作区能否忽略？。
2.什么是集成双极晶体管的无源寄生效应？3. 什么是MOS晶体管的有源寄生效应？4. 什么是MOS晶体管的闩锁效应，其对晶体管有什么影响?5. 消除“Latch-up”效应的方法？6.如何解决MOS器件的场区寄生MOSFET效应？7. 如何解决MOS器件中的寄生双极晶体管效应？第3章集成电路中的无源元件1.双极性集成电路中最常用的电阻器和MOS集成电路中常用的电阻都有哪些？2.集成电路中常用的电容有哪些。
3. 为什么基区薄层电阻需要修正。
4. 为什么新的工艺中要用铜布线取代铝布线。
5. 运用基区扩散电阻，设计一个方块电阻200欧，阻值为1K的电阻，已知耗散功率为20W/c㎡,该电阻上的压降为5V,设计此电阻。
第4章TTL电路1.名词解释电压传输特性 开门/关门电平 逻辑摆幅 过渡区宽度 输入短路电流 输入漏电流静态功耗 瞬态延迟时间 瞬态存储时间 瞬态上升时间 瞬态下降时间瞬时导通时间2. 分析四管标准TTL 与非门（稳态时）各管的工作状态？3. 在四管标准与非门中，那个管子会对瞬态特性影响最大，并分析原因以及带来那些困难。
《半导体集成电路》考试题目及参考答案()
第一部分考试试题第0章绪论1.什么叫半导体集成电路？2.按照半导体集成电路的集成度来分，分为哪些类型，请同时写出它们对应的英文缩写？3.按照器件类型分，半导体集成电路分为哪几类？4.按电路功能或信号类型分，半导体集成电路分为哪几类？5.什么是特征尺寸？它对集成电路工艺有何影响？6.名词解释：集成度、wafer size、die size、摩尔定律？第1章集成电路的基本制造工艺1.四层三结的结构的双极型晶体管中隐埋层的作用？2.在制作晶体管的时候，衬底材料电阻率的选取对器件有何影响？。
3.简单叙述一下pn结隔离的NPN晶体管的光刻步骤？4.简述硅栅p阱CMOS的光刻步骤？5.以p阱CMOS工艺为基础的BiCMOS的有哪些不足？6.以N阱CMOS工艺为基础的BiCMOS的有哪些优缺点？并请提出改进方法。
7. 请画出NPN晶体管的版图，并且标注各层掺杂区域类型。
8.请画出CMOS反相器的版图，并标注各层掺杂类型和输入输出端子。
第2章集成电路中的晶体管及其寄生效应1.简述集成双极晶体管的有源寄生效应在其各工作区能否忽略？。
2.什么是集成双极晶体管的无源寄生效应？3. 什么是MOS晶体管的有源寄生效应？4. 什么是MOS晶体管的闩锁效应，其对晶体管有什么影响?5. 消除“Latch-up”效应的方法？6.如何解决MOS器件的场区寄生MOSFET效应？7. 如何解决MOS器件中的寄生双极晶体管效应？第3章集成电路中的无源元件1.双极性集成电路中最常用的电阻器和MOS集成电路中常用的电阻都有哪些？2.集成电路中常用的电容有哪些。
3. 为什么基区薄层电阻需要修正。
4. 为什么新的工艺中要用铜布线取代铝布线。
5. 运用基区扩散电阻，设计一个方块电阻200欧，阻值为1K的电阻，已知耗散功率为20W/c㎡,该电阻上的压降为5V,设计此电阻。
第4章TTL电路1.名词解释电压传输特性开门/关门电平逻辑摆幅过渡区宽度输入短路电流输入漏电流静态功耗瞬态延迟时间瞬态存储时间瞬态上升时间瞬态下降时间瞬时导通时间2. 分析四管标准TTL与非门（稳态时）各管的工作状态？3. 在四管标准与非门中，那个管子会对瞬态特性影响最大，并分析原因以及带来那些困难。
《半导体集成电路》考试题目及参考答案
第一部分考试试题第0章绪论1.什么叫半导体集成电路2.按照半导体集成电路的集成度来分，分为哪些类型，请同时写出它们对应的英文缩写3.按照器件类型分，半导体集成电路分为哪几类4.按电路功能或信号类型分，半导体集成电路分为哪几类5.什么是特征尺寸它对集成电路工艺有何影响6.名词解释：集成度、wafer size、die size、摩尔定律第1章集成电路的基本制造工艺1.四层三结的结构的双极型晶体管中隐埋层的作用2.在制作晶体管的时候，衬底材料电阻率的选取对器件有何影响。
3.简单叙述一下pn结隔离的NPN晶体管的光刻步骤4.简述硅栅p阱CMOS的光刻步骤5.以p阱CMOS工艺为基础的BiCMOS的有哪些不足6.以N阱CMOS工艺为基础的BiCMOS的有哪些优缺点并请提出改进方法。
7. 请画出NPN晶体管的版图，并且标注各层掺杂区域类型。
8.请画出CMOS反相器的版图，并标注各层掺杂类型和输入输出端子。
第2章集成电路中的晶体管及其寄生效应1.简述集成双极晶体管的有源寄生效应在其各工作区能否忽略。
2.什么是集成双极晶体管的无源寄生效应3. 什么是MOS晶体管的有源寄生效应4. 什么是MOS晶体管的闩锁效应，其对晶体管有什么影响5. 消除“Latch-up”效应的方法6.如何解决MOS器件的场区寄生MOSFET效应7. 如何解决MOS器件中的寄生双极晶体管效应第3章集成电路中的无源元件1.双极性集成电路中最常用的电阻器和MOS集成电路中常用的电阻都有哪些2.集成电路中常用的电容有哪些。
3. 为什么基区薄层电阻需要修正。
4. 为什么新的工艺中要用铜布线取代铝布线。
5. 运用基区扩散电阻，设计一个方块电阻200欧，阻值为1K的电阻，已知耗散功率为20W/c㎡,该电阻上的压降为5V,设计此电阻。
第4章TTL电路1.名词解释电压传输特性开门/关门电平逻辑摆幅过渡区宽度输入短路电流输入漏电流静态功耗瞬态延迟时间瞬态存储时间瞬态上升时间瞬态下降时间瞬时导通时间2. 分析四管标准TTL与非门（稳态时）各管的工作状态3. 在四管标准与非门中，那个管子会对瞬态特性影响最大，并分析原因以及带来那些困难。
半导体集成电路考试题目与参考答案
第一部分考试试题第0章绪论1.什么叫半导体集成电路？2.按照半导体集成电路的集成度来分，分为哪些类型，请同时写出它们对应的英文缩写？3.按照器件类型分，半导体集成电路分为哪几类？4.按电路功能或信号类型分，半导体集成电路分为哪几类5.什么是特征尺寸？它对集成电路工艺有何影响？6.名词解释：集成度、wafer size、die size、摩尔定律？第1章集成电路的基本制造工艺1.四层三结的结构的双极型晶体管中隐埋层的作用？2.在制作晶体管的时候，衬底材料电阻率的选取对器件有何影响？。
3.简单叙述一下pn结隔离的NPN晶体管的光刻步骤？4.简述硅栅p阱CMOS的光刻步骤？5.以p阱CMOS工艺为基础的BiCMOS的有哪些不足？6.以N阱CMOS工艺为基础的BiCMOS的有哪些优缺点？并请提出改进方法。
7. 请画出NPN晶体管的版图，并且标注各层掺杂区域类型。
8.请画出CMOS反相器的版图，并标注各层掺杂类型和输入输出端子。
第2章集成电路中的晶体管及其寄生效应1.简述集成双极晶体管的有源寄生效应在其各工作区能否忽略？。
2.什么是集成双极晶体管的无源寄生效应？3. 什么是MOS晶体管的有源寄生效应？4. 什么是MOS晶体管的闩锁效应，其对晶体管有什么影响?5. 消除“Latch-up”效应的方法？6.如何解决MOS器件的场区寄生MOSFET效应？7. 如何解决MOS器件中的寄生双极晶体管效应？第3章集成电路中的无源元件1.双极性集成电路中最常用的电阻器和MOS集成电路中常用的电阻都有哪些？2.集成电路中常用的电容有哪些。
3. 为什么基区薄层电阻需要修正。
4. 为什么新的工艺中要用铜布线取代铝布线。
5. 运用基区扩散电阻，设计一个方块电阻200欧，阻值为1K的电阻，已知耗散功率为20W/c㎡,该电阻上的压降为5V,设计此电阻。
第4章TTL电路1.名词解释电压传输特性开门/关门电平逻辑摆幅过渡区宽度输入短路电流输入漏电流静态功耗瞬态延迟时间瞬态存储时间瞬态上升时间瞬态下降时间瞬时导通时间2. 分析四管标准TTL与非门（稳态时）各管的工作状态？3. 在四管标准与非门中，那个管子会对瞬态特性影响最大，并分析原因以及带来那些困难。
《半导体集成电路》考试题目及参考答案
第一部分考试试题第0章绪论1.什么叫半导体集成电路？2.按照半导体集成电路的集成度来分，分为哪些类型，请同时写出它们对应的英文缩写？3.按照器件类型分，半导体集成电路分为哪几类？4.按电路功能或信号类型分，半导体集成电路分为哪几类？5.什么是特征尺寸？它对集成电路工艺有何影响？6.名词解释：集成度、wafer size、die size、摩尔定律？第1章集成电路的基本制造工艺1.四层三结的结构的双极型晶体管中隐埋层的作用？2.在制作晶体管的时候，衬底材料电阻率的选取对器件有何影响？。
3.简单叙述一下pn结隔离的NPN晶体管的光刻步骤？4.简述硅栅p阱CMOS的光刻步骤？5.以p阱CMOS工艺为基础的BiCMOS的有哪些不足？6.以N阱CMOS工艺为基础的BiCMOS的有哪些优缺点？并请提出改进方法。
7. 请画出NPN晶体管的版图，并且标注各层掺杂区域类型。
8.请画出CMOS反相器的版图，并标注各层掺杂类型和输入输出端子。
第2章集成电路中的晶体管及其寄生效应1.简述集成双极晶体管的有源寄生效应在其各工作区能否忽略？。
2.什么是集成双极晶体管的无源寄生效应？3. 什么是MOS晶体管的有源寄生效应？4. 什么是MOS晶体管的闩锁效应，其对晶体管有什么影响?5. 消除“Latch-up”效应的方法？6.如何解决MOS器件的场区寄生MOSFET效应？7. 如何解决MOS器件中的寄生双极晶体管效应？第3章集成电路中的无源元件1.双极性集成电路中最常用的电阻器和MOS集成电路中常用的电阻都有哪些？2.集成电路中常用的电容有哪些。
3. 为什么基区薄层电阻需要修正。
4. 为什么新的工艺中要用铜布线取代铝布线。
5. 运用基区扩散电阻，设计一个方块电阻200欧，阻值为1K的电阻，已知耗散功率为20W/c㎡,该电阻上的压降为5V,设计此电阻。
第4章TTL电路1.名词解释电压传输特性 开门/关门电平 逻辑摆幅 过渡区宽度 输入短路电流 输入漏电流静态功耗 瞬态延迟时间 瞬态存储时间 瞬态上升时间 瞬态下降时间瞬时导通时间2. 分析四管标准TTL 与非门（稳态时）各管的工作状态？3. 在四管标准与非门中，那个管子会对瞬态特性影响最大，并分析原因以及带来那些困难。
《半导体集成电路》考试题目及参考答案
第一部分考试试题第0章绪论1.什么叫半导体集成电路？2.按照半导体集成电路的集成度来分，分为哪些类型，请同时写出它们对应的英文缩写？3.按照器件类型分，半导体集成电路分为哪几类？4.按电路功能或信号类型分，半导体集成电路分为哪几类？5.什么是特征尺寸？它对集成电路工艺有何影响？6.名词解释：集成度、wafer size、die size、摩尔定律？第1章集成电路的基本制造工艺1.四层三结的结构的双极型晶体管中隐埋层的作用？2.在制作晶体管的时候，衬底材料电阻率的选取对器件有何影响？。
3.简单叙述一下pn结隔离的NPN晶体管的光刻步骤？4.简述硅栅p阱CMOS的光刻步骤？5.以p阱CMOS工艺为基础的BiCMOS的有哪些不足？6.以N阱CMOS工艺为基础的BiCMOS的有哪些优缺点？并请提出改进方法。
7. 请画出NPN晶体管的版图，并且标注各层掺杂区域类型。
8.请画出CMOS反相器的版图，并标注各层掺杂类型和输入输出端子。
第2章集成电路中的晶体管及其寄生效应1.简述集成双极晶体管的有源寄生效应在其各工作区能否忽略？。
2.什么是集成双极晶体管的无源寄生效应？3. 什么是MOS晶体管的有源寄生效应？4. 什么是MOS晶体管的闩锁效应，其对晶体管有什么影响?5. 消除“Latch-up”效应的方法？6.如何解决MOS器件的场区寄生MOSFET效应？7. 如何解决MOS器件中的寄生双极晶体管效应？第3章集成电路中的无源元件1.双极性集成电路中最常用的电阻器和MOS集成电路中常用的电阻都有哪些？2.集成电路中常用的电容有哪些。
3. 为什么基区薄层电阻需要修正。
4. 为什么新的工艺中要用铜布线取代铝布线。
5. 运用基区扩散电阻，设计一个方块电阻200欧，阻值为1K的电阻，已知耗散功率为20W/c㎡,该电阻上的压降为5V,设计此电阻。
第4章TTL电路1.名词解释电压传输特性开门/关门电平逻辑摆幅过渡区宽度输入短路电流输入漏电流静态功耗瞬态延迟时间瞬态存储时间瞬态上升时间瞬态下降时间瞬时导通时间2. 分析四管标准TTL与非门（稳态时）各管的工作状态？3. 在四管标准与非门中，那个管子会对瞬态特性影响最大，并分析原因以及带来那些困难。
《集成电路芯片封装技术》考试题
《集成电路芯片封装技术》考试题得分评分人《集成电路封装与测试技术》考试试卷一、填空题（每空格1分共18分）1、封装工艺属于集成电路制造工艺的工序。
2、按照器件与电路板互连方式，封装可分为引脚插入型（PTH）和两大类。
3、芯片封装所使用的材料有许多，其中金属主要为材料。
4、技术的出现解决了芯片小而封装大的矛盾。
5、在芯片贴装工艺中要求：己切割下来的芯片要贴装到引脚架的中间焊盘上，焊盘的尺寸要与芯片大小要。
6、在倒装焊接后的芯片下填充，由于毛细管虹吸作用，填料被吸入，并向芯片-基板的中心流动。
一个12,7mm见方的芯片，分钟可完全充满缝隙，用料大约0,031mL。
7、用溶剂来去飞边毛刺通常只适用于的毛刺。
8、如果厚膜浆料的有效物质是一种绝缘材料，则烧结后的膜是一种介电体，通常可用于制作。
9、能级之间电位差越大，噪声越。
10、薄膜电路的顶层材料一般是。
11、薄膜混合电路中优选作为导体材料。
12、薄膜工艺比厚膜工艺成本。
13、导电胶是与高分子聚合物（环氧树脂）的混合物。
14、绿色和平组织的使命是：。
15、当锡铅合金中铅含量达到某一值时，铅含量的增加或锡含量的增加均会使焊料合金熔点。
16、印制电路板为当今电子封装最普遍使用的组装基板，它通常被归类于层次的电子封装技术17、印制电路板通常以而制成。
18、IC芯片完成与印制电路板的模块封装后，除了焊接点、指状结合点、开关等位置外，为了使成品表面不会受到外来环境因素，通常要在表面进行处理。
二、选择题（每题2分共22分）1、TAB技术中使用（）线而不使用线，从而改善器件的热耗散性能。
A、铝B、铜C、金D、银2、陶瓷封装基板的主要成分有（）A、金属B、陶瓷C、玻璃D、高分子塑料3、“塑料封装与陶瓷封装技术均可以制成双边排列（DIP）封装，前者适合于高可靠性的元器件制作，后者适合于低成本元器件大量生产”，这句话说法是（）。
A、正确B、错误4、在芯片切割工序中，（）方法不仅能去除硅片背面研磨损伤，而且能除去芯片引起的微裂和凹槽，大大增强了芯片的抗碎裂能力。
集成电路封装技术考核试卷
8. AB
9. ABCD
10. BD
11. AB
12. AB
13. ABCD
14. ABC
15. ABC
16. AC
17. ABCD
18. ABC
19. ABCD
20. AC
三、填空题
1.四侧引线扁平封装
2.陶瓷
3.信号传输
4.金线
5.热性能
6.湿热测试
7.助焊剂
8. QFN
9.材料选择
10.基板
四、判断题
D. TO-92
（）
三、填空题（本题共10小题，每小题2分，共20分，请将正确答案填到题目空白处）
1.集成电路的封装技术中，QFP是指_______。
（）
2.通常情况下，_______封装具有更好的热性能。
（）
3.集成电路封装的主要目的是保护芯片和_______。
（）
4.在引线键合工艺中，_______是常用的键合材料。
B.铜线键合
C.硅铝线键合
D.铁线键合
（）
15.以下哪些封装形式适用于微控制器？
A. QFN
B. QFP
C. PLCC
D. TO-92
（）
16.以下哪些封装材料在制造过程中具有较高的加工性？
A.塑料
B.陶瓷
C.金属
D.玻璃
（）
17.以下哪些是倒装芯片封装的优点？
A.提高电性能
B.提高热性能
C.降低封装成本
集成电路封装技术考核试卷
考生姓名：答题日期：得分：判卷人：
一、单项选择题（本题共20小题，每小题1分，共20分，在每小题给出的四个选项中，只有一项是符合题目要求的）
1.集成电路封装技术中，最常用的引线键合方式是以下哪一种？
9. ABCD
10. BD
11. AB
12. AB
13. ABCD
14. ABC
15. ABC
16. AC
17. ABCD
18. ABC
19. ABCD
20. AC
三、填空题
1.四侧引线扁平封装
2.陶瓷
3.信号传输
4.金线
5.热性能
6.湿热测试
7.助焊剂
8. QFN
9.材料选择
10.基板
四、判断题
D. TO-92
（）
三、填空题（本题共10小题，每小题2分，共20分，请将正确答案填到题目空白处）
1.集成电路的封装技术中，QFP是指_______。
（）
2.通常情况下，_______封装具有更好的热性能。
（）
3.集成电路封装的主要目的是保护芯片和_______。
（）
4.在引线键合工艺中，_______是常用的键合材料。
B.铜线键合
C.硅铝线键合
D.铁线键合
（）
15.以下哪些封装形式适用于微控制器？
A. QFN
B. QFP
C. PLCC
D. TO-92
（）
16.以下哪些封装材料在制造过程中具有较高的加工性？
A.塑料
B.陶瓷
C.金属
D.玻璃
（）
17.以下哪些是倒装芯片封装的优点？
A.提高电性能
B.提高热性能
C.降低封装成本
集成电路封装技术考核试卷
考生姓名：答题日期：得分：判卷人：
一、单项选择题（本题共20小题，每小题1分，共20分，在每小题给出的四个选项中，只有一项是符合题目要求的）
1.集成电路封装技术中，最常用的引线键合方式是以下哪一种？
半导体集成电路封装技术试题汇总(李可为版)
半导体集成电路封装技术试题汇总(李可为版)半导体集成电路封装技术试题汇总第一章集成电路芯片封装技术1. (P1)封装概念：狭义：集成电路芯片封装是利用（膜技术）及（微细加工技术），将芯片及其他要素在框架或基板上布置、粘贴固定及连接，引出接线端子并通过可塑性绝缘介质灌封固定，构成整体结构的工艺。
广义：将封装体与基板连接固定，装配成完整的系统或电子设备，并确保整个系统综合性能的工程。
2.集成电路封装的目的：在于保护芯片不受或者少受外界环境的影响，并为之提供一个良好的工作条件，以使集成电路具有稳定、正常的功能。
3.芯片封装所实现的功能：①传递电能，②传递电路信号，③提供散热途径，④结构保护与支持。
4．在选择具体的封装形式时主要考虑四种主要设计参数：性能，尺寸，重量，可靠性和成本目标。
5.封装工程的技术的技术层次？第一层次，又称为芯片层次的封装，是指把集成电路芯片与封装基板或引脚架之间的粘贴固定电路连线与封装保护的工艺，使之成为易于取放发热量日趋增大4引脚越来越多对封装的要求：1小型化2适应高发热3集成度提高，同时适应大芯片要求4高密度化5适应多引脚6适应高温环境7适应高可靠性9.有关名词：SIP：单列式封装SQP：小型化封装MCP：金属鑵式封装DIP：双列式封装CSP：芯片尺寸封装QFP：四边扁平封装PGA：点阵式封装BGA：球栅阵列式封装LCCC：无引线陶瓷芯片载体第二章封装工艺流程1.封装工艺流程一般可以分为两个部分，用塑料封装之前的工艺步骤成为前段操作，在成型之后的工艺步骤成为后段操作2.芯片封装技术的基本工艺流程硅片减薄硅片切割芯片贴装，芯片互联成型技术去飞边毛刺切筋成型上焊锡打码等工序3.硅片的背面减薄技术主要有磨削，研磨，化学机械抛光，干式抛光，电化学腐蚀，湿法腐蚀，等离子增强化学腐蚀，常压等离子腐蚀等4.先划片后减薄：在背面磨削之前将硅片正面切割出一定深度的切口，然后再进行背面磨削。
5.减薄划片：在减薄之前，先用机械或化学的方式切割处切口，然后用磨削方法减薄到一定厚度之后采用ADPE腐蚀技术去除掉剩余加工量实现裸芯片的自动分离。
半导体集成电路考试题目及参考答案

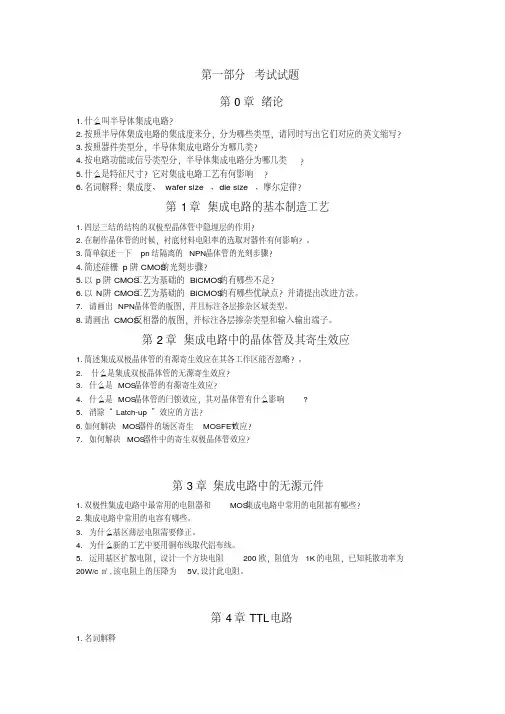

第一部分考试试题第 0 章绪论1.什么叫半导体集成电路2.按照半导体集成电路的集成度来分，分为哪些类型，请同时写出它们对应的英文缩写3.按照器件类型分，半导体集成电路分为哪几类4.按电路功能或信号类型分，半导体集成电路分为哪几类5.什么是特征尺寸它对集成电路工艺有何影响6.名词解释：集成度、 wafer size 、die size 、摩尔定律第 1 章集成电路的基本制造工艺1.四层三结的结构的双极型晶体管中隐埋层的作用2.在制作晶体管的时候，衬底材料电阻率的选取对器件有何影响。
3.简单叙述一下 pn结隔离的 NPN晶体管的光刻步骤4.简述硅栅 p阱 CMOS的光刻步骤5.以 p阱 CMOS工艺为基础的 BiCMOS的有哪些不足6.以 N阱 CMOS工艺为基础的 BiCMOS的有哪些优缺点并请提出改进方法。
7.请画出 NPN晶体管的版图，并且标注各层掺杂区域类型。
8.请画出 CMOS反相器的版图，并标注各层掺杂类型和输入输出端子。
第 2 章集成电路中的晶体管及其寄生效应1.简述集成双极晶体管的有源寄生效应在其各工作区能否忽略。
2.什么是集成双极晶体管的无源寄生效应3.什么是 MOS晶体管的有源寄生效应4.什么是 MOS晶体管的闩锁效应，其对晶体管有什么影响5.消除“ Latch-up ”效应的方法6.如何解决 MOS器件的场区寄生 MOSFET效应7.如何解决 MOS器件中的寄生双极晶体管效应第 3 章集成电路中的无源元件1.双极性集成电路中最常用的电阻器和MOS集成电路中常用的电阻都有哪些2.集成电路中常用的电容有哪些。
3.为什么基区薄层电阻需要修正。
4.为什么新的工艺中要用铜布线取代铝布线。
5.运用基区扩散电阻，设计一个方块电阻 200 欧，阻值为 1K的电阻，已知耗散功率为 20W/c ㎡ ,该电阻上的压降为 5V,设计此电阻。
第 4 章 TTL 电路1.名词解释电压传输特性开门/ 关门电平逻辑摆幅过渡区宽度输入短路电流输入漏电流静态功耗瞬态延迟时间瞬态存储时间瞬态上升时间瞬态下降时间瞬时导通时间2.分析四管标准 TTL 与非门（稳态时）各管的工作状态3.在四管标准与非门中，那个管子会对瞬态特性影响最大，并分析原因以及带来那些困难。
《半导体集成电路》考精彩试题目及参考问题详解DOC

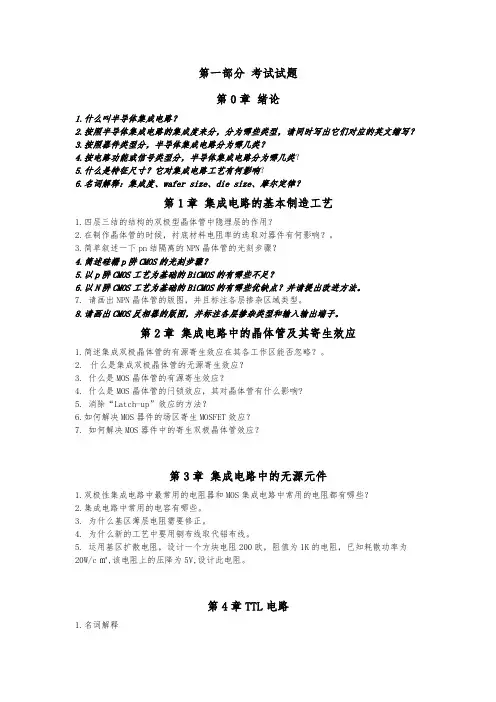

第一部分考试试题第0章绪论1.什么叫半导体集成电路？2.按照半导体集成电路的集成度来分，分为哪些类型，请同时写出它们对应的英文缩写？3.按照器件类型分，半导体集成电路分为哪几类？4.按电路功能或信号类型分，半导体集成电路分为哪几类？5.什么是特征尺寸？它对集成电路工艺有何影响？6.名词解释：集成度、wafer size、die size、摩尔定律？第1章集成电路的基本制造工艺1.四层三结的结构的双极型晶体管中隐埋层的作用？2.在制作晶体管的时候，衬底材料电阻率的选取对器件有何影响？。
3.简单叙述一下pn结隔离的NPN晶体管的光刻步骤？4.简述硅栅p阱CMOS的光刻步骤？5.以p阱CMOS工艺为基础的BiCMOS的有哪些不足？6.以N阱CMOS工艺为基础的BiCMOS的有哪些优缺点？并请提出改进方法。
7. 请画出NPN晶体管的版图，并且标注各层掺杂区域类型。
8.请画出CMOS反相器的版图，并标注各层掺杂类型和输入输出端子。
第2章集成电路中的晶体管及其寄生效应1.简述集成双极晶体管的有源寄生效应在其各工作区能否忽略？。
2.什么是集成双极晶体管的无源寄生效应？3. 什么是MOS晶体管的有源寄生效应？4. 什么是MOS晶体管的闩锁效应，其对晶体管有什么影响?5. 消除“Latch-up”效应的方法？6.如何解决MOS器件的场区寄生MOSFET效应？7. 如何解决MOS器件中的寄生双极晶体管效应？第3章集成电路中的无源元件1.双极性集成电路中最常用的电阻器和MOS集成电路中常用的电阻都有哪些？2.集成电路中常用的电容有哪些。
3. 为什么基区薄层电阻需要修正。
4. 为什么新的工艺中要用铜布线取代铝布线。
5. 运用基区扩散电阻，设计一个方块电阻200欧，阻值为1K的电阻，已知耗散功率为20W/c㎡,该电阻上的压降为5V,设计此电阻。
第4章TTL电路1.名词解释电压传输特性 开门/关门电平 逻辑摆幅 过渡区宽度 输入短路电流 输入漏电流静态功耗 瞬态延迟时间 瞬态存储时间 瞬态上升时间 瞬态下降时间瞬时导通时间2. 分析四管标准TTL 与非门（稳态时）各管的工作状态？3. 在四管标准与非门中，那个管子会对瞬态特性影响最大，并分析原因以及带来那些困难。
集成电路芯片封装技术试卷
《微电子封装技术》试卷一、填空题(每空2分,共40分)1．狭义的集成电路芯片封装是指利用精细加工技术及，将芯片及其它要素在框架或基板上，经过布置、粘贴及固定等形成整体立体结构的工艺。
2．通常情况下，厚膜浆料的制备开始于粉末状的物质，为了确保厚膜浆料达到规定的要求，可用颗粒、固体粉末百分比含量、三个参数来表征厚膜浆料。
3．利用厚膜技术可以制作厚膜电阻，其工艺为将玻璃颗粒与颗粒相混合，然后在足够的温度/时间下进行烧结以使两者烧结在一起。
4．芯片封装常用的材料包括金属、陶瓷、玻璃、高分子等，其中封装能提供最好的封装气密性。
5．塑料封装的成型技术包括喷射成型技术、、预成型技术。
6．常见的电路板包括硬式印制电路板、、金属夹层电路板、射出成型电路板四种类型。
7. 在元器件与电路板完成焊接后，电路板表面会存在一些污染，包括非极性/非离子污染、、离子污染、不溶解/粒状污染4大类。
8. 陶瓷封装最常用的材料是氧化铝，用于陶瓷封装的无机浆料一般在其中添加玻璃粉，其目的是调整氧化铝的介电系数、，降低烧结温度。
9. 转移铸膜为塑料封装最常使用的密封工艺技术，在实施此工艺过程中最常发生的封装缺陷是现象。
10. 芯片完成封装后要进行检测，一般情况下要进行质量和两方面的检测。
11. BGA封装的最大优点是可最大限度地节约基板上的空间，BGA可分为四种类型：塑料球栅阵列、、陶瓷圆柱栅格阵列、载带球栅阵列。
12. 为了获得最佳的共晶贴装，通常在IC芯片背面镀上一层金的薄膜或在基板的芯片承载架上先植入。
13. 常见的芯片互连技术包括载带自动键合、、倒装芯片键合三种。
14. 用于制造薄膜的技术包括蒸发、溅射、电镀、。
15. 厚膜制造工艺包括丝网印刷、干燥、烧结，厚膜浆料的组分包括可挥发性组分和不挥发性组分，其中实施厚膜浆料干燥工艺的目的是去除浆料中的绝大部分。
16. 根据封装元器件的引脚分布形态，可将封装元器件分为单边引脚、双边引脚、与底部引脚四种。

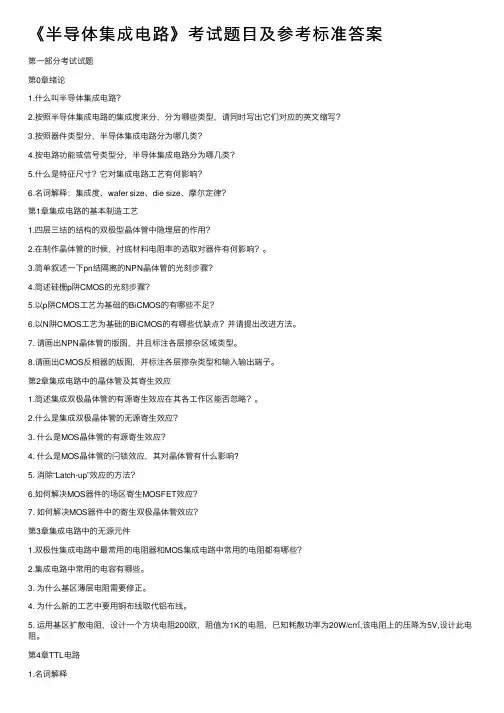

《半导体集成电路》考试题目及参考答案

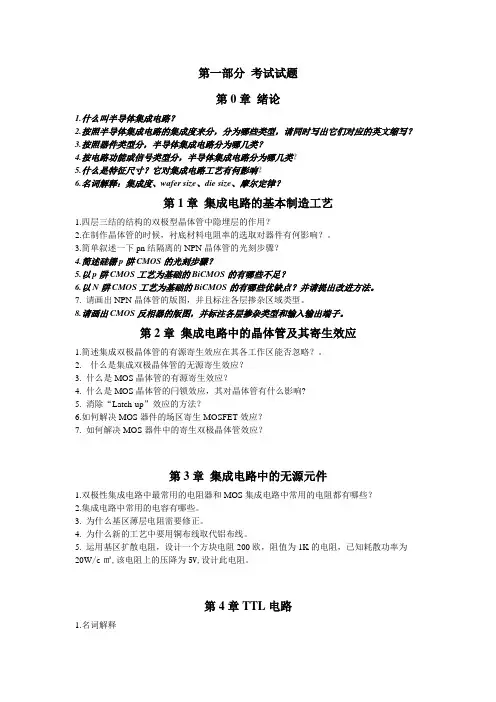

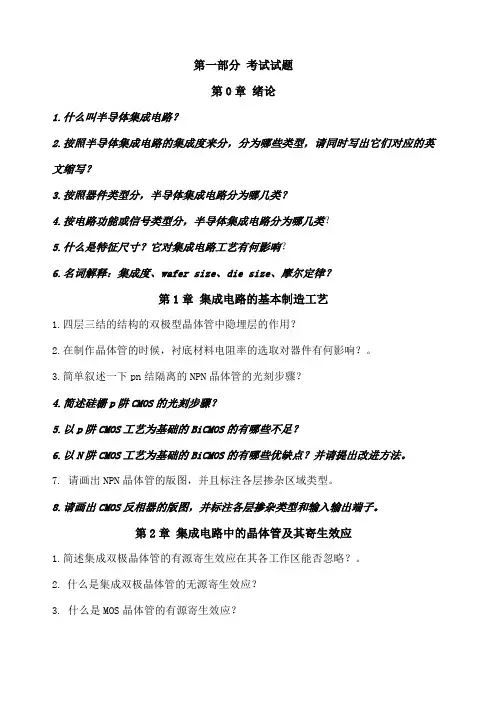

第一部分考试试题第0章绪论1.什么叫半导体集成电路？2.按照半导体集成电路的集成度来分，分为哪些类型，请同时写出它们对应的英文缩写？3.按照器件类型分，半导体集成电路分为哪几类？4.按电路功能或信号类型分，半导体集成电路分为哪几类？5.什么是特征尺寸？它对集成电路工艺有何影响？6.名词解释：集成度、wafer size、die size、摩尔定律？第1章集成电路的基本制造工艺1.四层三结的结构的双极型晶体管中隐埋层的作用？2.在制作晶体管的时候，衬底材料电阻率的选取对器件有何影响？。
3.简单叙述一下pn结隔离的NPN晶体管的光刻步骤？4.简述硅栅p阱CMOS的光刻步骤？5.以p阱CMOS工艺为基础的BiCMOS的有哪些不足？6.以N阱CMOS工艺为基础的BiCMOS的有哪些优缺点？并请提出改进方法。
7. 请画出NPN晶体管的版图，并且标注各层掺杂区域类型。
8.请画出CMOS反相器的版图，并标注各层掺杂类型和输入输出端子。
第2章集成电路中的晶体管及其寄生效应1.简述集成双极晶体管的有源寄生效应在其各工作区能否忽略？。
2.什么是集成双极晶体管的无源寄生效应？3. 什么是MOS晶体管的有源寄生效应？4. 什么是MOS晶体管的闩锁效应，其对晶体管有什么影响?5. 消除“Latch-up”效应的方法？6.如何解决MOS器件的场区寄生MOSFET效应？7. 如何解决MOS器件中的寄生双极晶体管效应？第3章集成电路中的无源元件1.双极性集成电路中最常用的电阻器和MOS集成电路中常用的电阻都有哪些？2.集成电路中常用的电容有哪些。
3. 为什么基区薄层电阻需要修正。
4. 为什么新的工艺中要用铜布线取代铝布线。
5. 运用基区扩散电阻，设计一个方块电阻200欧，阻值为1K的电阻，已知耗散功率为20W/c㎡,该电阻上的压降为5V,设计此电阻。
第4章TTL电路1.名词解释电压传输特性 开门/关门电平 逻辑摆幅 过渡区宽度 输入短路电流 输入漏电流静态功耗 瞬态延迟时间 瞬态存储时间 瞬态上升时间 瞬态下降时间瞬时导通时间2. 分析四管标准TTL 与非门（稳态时）各管的工作状态？3. 在四管标准与非门中，那个管子会对瞬态特性影响最大，并分析原因以及带来那些困难。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
半导体集成电路封装技术试题汇总第一章集成电路芯片封装技术1. (P1)封装概念：狭义：集成电路芯片封装是利用（膜技术）及（微细加工技术），将芯片及其他要素在框架或基板上布置、粘贴固定及连接，引出接线端子并通过可塑性绝缘介质灌封固定，构成整体结构的工艺。
广义：将封装体与基板连接固定，装配成完整的系统或电子设备，并确保整个系统综合性能的工程。
2.集成电路封装的目的：在于保护芯片不受或者少受外界环境的影响，并为之提供一个良好的工作条件，以使集成电路具有稳定、正常的功能。
3.芯片封装所实现的功能：①传递电能，②传递电路信号，③提供散热途径，④结构保护与支持。
4．在选择具体的封装形式时主要考虑四种主要设计参数：性能，尺寸，重量，可靠性和成本目标。
5.封装工程的技术的技术层次？第一层次，又称为芯片层次的封装，是指把集成电路芯片与封装基板或引脚架之间的粘贴固定电路连线与封装保护的工艺，使之成为易于取放输送，并可与下一层次的组装进行连接的模块元件。
第二层次，将数个第一层次完成的封装与其他电子元器件组成一个电子卡的工艺。
第三层次，将数个第二层次完成的封装组成的电路卡组合成在一个主电路版上使之成为一个部件或子系统的工艺。
第四层次，将数个子系统组装成为一个完整电子厂品的工艺过程。
6.封装的分类？按照封装中组合集成电路芯片的数目，芯片封装可分为：单芯片封装与多芯片封装两大类，按照密封的材料区分，可分为高分子材料和陶瓷为主的种类，按照器件与电路板互连方式，封装可区分为引脚插入型和表面贴装型两大类。
依据引脚分布形态区分，封装元器件有单边引脚，双边引脚，四边引脚，底部引脚四种。
常见的单边引脚有单列式封装与交叉引脚式封装，双边引脚元器件有双列式封装小型化封装，四边引脚有四边扁平封装，底部引脚有金属罐式与点阵列式封装。
7.芯片封装所使用的材料有金属陶瓷玻璃高分子8.集成电路的发展主要表现在以下几个方面？1芯片尺寸变得越来越大2工作频率越来越高3发热量日趋增大4引脚越来越多对封装的要求：1小型化2适应高发热3集成度提高，同时适应大芯片要求4高密度化5适应多引脚6适应高温环境7适应高可靠性9.有关名词：SIP ：单列式封装 SQP：小型化封装 MCP：金属鑵式封装DIP：双列式封装 CSP：芯片尺寸封装 QFP：四边扁平封装PGA：点阵式封装 BGA：球栅阵列式封装 LCCC：无引线陶瓷芯片载体第二章封装工艺流程1.封装工艺流程一般可以分为两个部分，用塑料封装之前的工艺步骤成为前段操作，在成型之后的工艺步骤成为后段操作2.芯片封装技术的基本工艺流程硅片减薄硅片切割芯片贴装，芯片互联成型技术去飞边毛刺切筋成型上焊锡打码等工序3.硅片的背面减薄技术主要有磨削，研磨，化学机械抛光，干式抛光，电化学腐蚀，湿法腐蚀，等离子增强化学腐蚀，常压等离子腐蚀等4.先划片后减薄：在背面磨削之前将硅片正面切割出一定深度的切口，然后再进行背面磨削。
5.减薄划片：在减薄之前，先用机械或化学的方式切割处切口，然后用磨削方法减薄到一定厚度之后采用ADPE腐蚀技术去除掉剩余加工量实现裸芯片的自动分离。
6.芯片贴装的方式四种：共晶粘贴法，焊接粘贴法，导电胶粘贴法，和玻璃胶粘贴法。
共晶粘贴法：利用金-硅合金（一般是69%Au,31%的Si），363度时的共晶熔合反应使IC芯片粘贴固定。
7.为了获得最佳的共晶贴装所采取的方法，IC芯片背面通常先镀上一层金的薄膜或在基板的芯片承载座上先植入预芯片8.芯片互连常见的方法有，打线键合，载在自动键合（TAB）和倒装芯片键合。
9.打线键合技术有，超声波键合，热压键合，热超声波键合。
10.TAB的关键技术：1芯片凸点制作技术2 TAB载带制作技术3载带引线与芯片凸点的内引线焊接和载带外引线焊接技术。
11.凸点芯片的制作工艺，形成凸点的技术:蒸发/溅射涂点制作法，电镀凸点制作法置球及模板印刷制作，焊料凸点发，化学镀涂点制作法，打球凸点制作法，激光法。
12.塑料封装的成型技术，1转移成型技术，2喷射成型技术，3预成型技术但最主要的技术是转移成型技术，转移技术使用的材料一般为热固性聚合物。
13. 减薄后的芯片有如下优点：1、薄的芯片更有利于散热；2、减小芯片封装体积；3、提高机械性能、硅片减薄、其柔韧性越好，受外力冲击引起的应力也越小；4、晶片的厚度越薄，元件之间的连线也越短，元件导通电阻将越低，信号延迟时间越短，从而实现更高的性能；5、减轻划片加工量减薄以后再切割，可以减小划片加工量，降低芯片崩片的发生率。
14. 波峰焊：波峰焊的工艺流程包括上助焊剂、预热以及将PCB板在一个焊料波峰上通过，依靠表面张力和毛细管现象的共同作用将焊剂带到PCB板和元器件引脚上，形成焊接点。
波峰焊是将熔融的液态焊料，借助于泵的作用，在焊料槽液面形成特定形状的焊料波，装了元器件的PCB置于传送链上，经某一特定的角度以及一定的进入深度穿过焊料波峰而实现焊点的焊接过程。
再流焊：是通过预先在PCB焊接部位施放适量和适当形式的焊料，然后贴放表面组装元器件，然后通过重新熔化预先分配到印制板焊盘上的焊膏，实现表面组装元器件焊端或引脚与印制板焊盘之间机械与电气连接的一种成组或逐点焊接工艺。
15. 打线键合（WB）：将细金属线或金属带按顺序打在芯片与引脚架或封装基板的焊垫上形成电路互连。
打线键合技术有超声波键合、热压键合、热超声波键合。
载带自动键合（TAB）：将芯片焊区与电子封装外壳的I/O或基板上的金属布线焊区用具有引线图形金属箔丝连接的技术工艺。
倒装芯片键合（FCB）：芯片面朝下，芯片焊区与基板焊区直接互连的一种方法。
16. 芯片互连：将芯片焊区与电子封装外壳的I/O或基板上的金属布线焊区相连接，只有实现芯片与封装结构的电路连接才能发挥已有的功能。
20. 芯片切割的分类？第三章厚/薄膜技术1. 厚膜技术方法：丝网印刷、烧结薄膜技术方法：镀膜、光刻、刻蚀2.厚膜浆料通常有两个共性：1适于丝网印刷的具有非牛顿流变能力的粘性流体;2由两种不同的多组分相组成，一个是功能相，提供最终膜的电学和力学特性，另一个是载体相，提供合适的流变能力。
3.传统的金属陶瓷厚膜浆料具有四种主要成分，1有效物质，确立膜的功能，2粘贴成分，提供与基板的粘贴以及使效物质颗粒保持悬浮状态的基体3有机粘贴剂，提供丝网印制的合适流动性能。
4溶剂或稀释剂，他决定运载剂的粘度。
4.浆料中的有效物质决定了烧结膜的电性能，如果有效物质是一种金属，则烧结膜是一种导体，如果有效物质是一种绝缘材料，则烧结膜是一种介电体。
5.主要有两类物质用于厚膜与基板的粘贴：玻璃和金属氧化物6.表征厚膜浆料的三个主要参数：1颗粒2固体粉末百分比含量3粘度简答，如何制作厚膜电阻材料答案把金属氧化物颗粒与玻璃颗粒混合，在足够的温度/时间进行烧结以使玻璃熔化并把氧化物颗粒烧结在一起所得到的结构具有一系列三维的金属氧化物颗粒的链，嵌入在玻璃基体中。
金属氧化物与玻璃的比越高，烧成的膜的电阻率越低，反之亦然。
7.丝网印刷：1将丝网固定在丝网印刷机上；2基板直接放在丝网下面；3将浆料涂布在丝网上面。
8.简答：厚膜浆料的干燥过程及各个流程的步骤及作用？印刷后，零件通常要在空气中：“流平”一段时间。
流平的过程使得丝网筛孔的痕迹消失，某些易挥发的溶剂在室温下缓慢地挥发。
流平后，零件要在70~150的温度范围内强制干燥大约15min。
在干燥中要注意两点：气氛的纯洁度和干燥的速率。
干燥作用可以吧浆料中绝大部分挥发性物质去除。
9.薄膜技术（一种减法技术）：①.溅射②.蒸发③溅射与蒸发的比较④.电镀⑤.光刻工艺10.厚膜与薄膜的比较：①.由于相关劳动增加，薄膜工艺要比厚膜工艺成本更高，只有在单块基板上制造大量的薄膜电路时，价格才有竞争力。
②.剁成结构的制造极为困难，尽管可以使用多次的淀积和刻蚀工艺，但这是一种成本很高、劳动力密集的工艺，因而限制在很少的用途里。
③.在大多数情况下，设计者受限于单一的方块电阻率。
这需要大地面积去制造高阻值和低阻值的两种电阻。
第四章焊接材料1.助焊剂的成分：活化剂、载剂、溶剂与其他特殊功能的添加物。
2.活化剂为具有腐蚀性的化学物质，在助焊剂中它通常是微凉的酸剂、卤化物或二者之混合。
3.载剂通常为固体物质或非挥发性液体4助焊剂可以用发泡式、波式或喷洒等方法涂布刀印制电路板上。
5. 焊锡的种类：1、铅-锡合金 2、铅-锡-银合金 3、铅-锡-锑合金 4、其他锡铅合金6. 锡膏：可利用厚膜金属化的网印或盖印技术将其印制到电路板上，金属粉粉粒必须能配合使用网板的间隙规格以获得均匀的印刷效果。
助焊剂：助焊剂功能为清洁键合点金属的表面，降低熔融焊锡与键合点金属之间的表面张力以提高润湿性，提供适当的腐蚀性、发泡性、挥发性与粘贴性，以利焊接的进行。
助焊剂的成分包括活化剂、载剂、溶剂与其他特殊功能的添加物。
7. 无铅焊料的选择（6种体系）1、 Sn/Ag/Bi；2、Sn/Ag/Cu/；3、Sn/Ag/Cu/Bi；4、Sn/Ag/Bi/In；5、Sn/Ag/Cu/In6、Sn/Cu/In/Ga。
第五章印制电路板1.常见的电路板：硬式印制电路板、软式印制电路板、金属夹层电路板、射出成型电路板。
2.PCB基板面临的问题及解决方法：问题：随着电子设备的小型化、轻薄、多功能、高性能及数字化SMC/SMD也相应薄型化、引脚间距日益减小裸芯片DCA到PCB上也更为普遍。
⑵.传统的环氧玻璃布PCB板的介电常数较大导致信号延时时间增大，不能满足高速信号的传输要求。
当前低成本的PCB基板主流间距太大，小的通孔不但价格昂贵，成品率也难以保证。
⑷传统的PCB的功率密度难以承受，散热也是个问题。
⑸传统的PCB板面面临严重的环境污染问题。
解决技术：通常在PCB上形成50uM线宽和间距均采用光刻法，而如今采用激光直接成像技术，通过CAD/CAM系统控制LDI在PCB涂有光刻胶层上直接绘制出布线图形。
继续阅读。
