NRWX微机消谐装置说明书

WNX Ⅲ系列微电脑多功能消谐装置使用说明书目录 WNX Ⅲ系列微电脑多功能消谐装置功能简明表‥‥‥‥‥‥‥‥1WNXⅢ/A、WNXⅢ/B使用说明书‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥2主要技术特点‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥2结构与工作原理‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥2安装前检查提示‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥3安装开孔与接线‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥3WNXⅢ/C、WNXⅢ/D使用说明书‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥4主要技术特点‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥4结构与工作原理‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥5安装前检查提示‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥5安装开孔与接线‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥6时钟操作和显示纪录‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥6通讯参数的设置‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥7WNX Ⅲ系列微电脑多功能消谐装置功能简明表WNXⅢ/A、WNXⅢ/B使用说明书主要技术特点1. 用途：WNX Ⅲ-10/A、10/B型用于3～10KV，WNX Ⅲ-60/A、60/B型用于35～66KV电网。

2. 功能：能自动消除电网中的1/10次分频、1/7次分频、1/5次分频、1/3次分频、1/2次分频、基频和3次高频谐振的功能；接地时有指示灯显示。

WNX Ⅲ-10B、60B型还设有接地，谐振、故障报警功能。

3. 远动报警型号：WNX Ⅲ-10/B、60/B型，有三对常开接点可接至中央信号指示灯或电铃。

4. 设有双重动作指示：用灯光表示谐振类别，计数器累计消谐总次数。

5. 动作频率范围（Hz）：1/10次分频：4.5～5.5；1/7次分频：6.5～8；1/5：9～11；1/3次分频：15～18； 1/2次分频：23～27；基频：48～52；3次高频：145～162（以上动作频率范围系根据清华大学动模试验小组的建议而确定）。

ZB-WXZ 微机消谐装置说明书一、装置概述电力部门和用户由于铁磁谐振而时常发生的电压互感器（PT ）烧毁甚至爆炸的恶性事故，ZB-WXZ 系列微机消谐装置是我公司研制开发的一种消谐装置。

本装置利用高性能单片机作为检测、控制的核心元件。

具有运算速度快，性能稳定，抗干扰能力强等优点。

使用固态继电器，动作可靠，不易损坏，解决了使用电阻在大电流时易损坏的缺点。

系统可以消除铁磁谐振，还可以区分过电压，单相接地故障。

二、型号说明三、技术指示(1) 工作电源：电源：交流220V 或直流220V(其它情况可特殊定做)；(2) 环境温度：-20 ～+50℃； 环境湿度：不大于90%；(3) 可消谐振：17Hz （1/3分频），25Hz （1/2分频），50Hz （工频），150Hz（3倍频）四、外形尺寸图及接线原理图ZB －WXZ －产品序号 电压等级单位：KV 微机消谐装置 公司名称缩写图一：WXZ 型微机消谐装置外形尺寸图●1、2：装置工作电源，可接交流220V 或直流220V （不区分正负极， 110V 需特殊订货）。

●3：接大地。

●4、5、6、7分别接Ⅰ～Ⅳ段母线PT 开口三角电压，8为公共端。

●9：备用端子。

● 10、11、12：为RS232/RS485通讯接口。

当通讯接口为232时，10为发送端TXD, 11为接受端RXD,12为通讯地。

当通讯接口为485时，10为A+, 11为B-,12为备用空端子。

端子接线介绍 ●13、14：备用端子。

●15、16：失电告警信号输出点（无源干结点，不是标准配置，需要时订货时请说明）。

●17、18：装置故障告警信号输出点（无源干结点）。

●19、20：系统接地告警信号输出点（无源干结点）。

●21、22：系统谐振告警信号输出点（无源干结点）。

● 23、24：系统过电压告警信号输出点（无源干结点）。

图二：WXZ 型微机消谐装置开孔尺寸图图三：WXZ 型微机消谐装置端子排图（1）五、装置特点(1) 适用于35KV 以下各种电压等级，各种谐振频率（1/3分频、1/2分频、工频、3倍频）适用范围广泛；(2) 无需整定和调试，开机自检后自动进入运行状态，设备维护量低；(3) 在铁磁谐振时进行快速消除，在过电压，单相接地等故障时给出报警信号并显示保存相关信息；(4) 实时显示，记录铁磁谐振发生时间及相关参数（电压和频率）；(5) 可存储20重故障信息供追忆和显示；(6) 以接点闭合方式输出或语音报警输出；(7) 可以配置通信接口（RS485接口）；(8) 可以配置微型打印机可以及时打印输出故障报告（故障类型、故障时间及4种频率的电压分量） 六、装置的工作原理本装置采用高性能的单片微机作为核心元件，对PT 开口三角电压（即零序电压）进行遁环检测。

目录1简介-----------------------------------------------------------------------------------------------2 2安装说明-----------------------------------------------------------------------------------------4 3操作说明-----------------------------------------------------------------------------------------5附录A主要技术参数-----------------------------------------------------------------------------------9B 通讯-----------------------------------------------------------------------------------------------9C 参数整定-----------------------------------------------------------------------------------------10D 安装尺寸图--------------------------------------------------------------------------------------111 简介1．1装置说明当电力系统发生谐振时，经常使电压互感器烧毁或发生爆炸，造成恶性事故。

为此，传统的解决方法是在互感器开口三角绕组上串灯泡或电阻进行衰减。

这种方法，不能从根本上解决问题，而且，其作用极不明显。

后来，发展了一种模拟式消谐装置，由于它本身不具有智能特色，所以，不仅经常在弧光接地时引起误动作，而且只能消除某一特定频率的铁磁谐振,未能得到推广应用。

微机消谐说明书一、装置概述HH-KX196HZ系列微机消谐装置是我公司针对电力系统及用户由于铁磁谐振引发的电压互感器【PT】烧毁甚至爆炸的恶性事故研发的第三代新型高智能消谐装置。

采用32位ARM芯片作为检测、控制的核心元件，与传统消谐装置相比，运算速度快、性能稳定、抗干扰能力强。

不但可以消除铁磁谐振，还可实时监测谐振过电压，单相接地，工业标准的RS-485通讯接口和MODBUS通讯协议，使得组网轻松便捷，是SCADA系统集成的理想选择。

二、装置的特点和主要技术指标1、运算速度快、性能稳定、抗干扰能力强。

2、采用128(W)×64(H)点阵液晶显示器LCD，全中文化界面，具有各种操作、控制、数据输入、报警信息画面。

3、开机即显示1段母线PT开口三角电压4种频率分量的有效值，也就是3分频（17HZ）、2分频（25HZ）、工频（50HZ）、3倍频（150HZ）的电压分量有效值。

通过菜单操作可以方便地查看其它测量值。

4、装置可准确判断单相接地、铁磁谐振、谐振过电压等异常，并对铁磁谐振迅速消除。

5、装置对单相接地，谐振，谐振过电压，均分别给出报警信息。

以方便客户更轻松及时准确的了解报警信息。

同时装置还具备失电报警功能。

6、装置有21次故障信息记忆，掉电不丢失7、装置配置RS485通讯接口和标准的ModBus@RTU通讯协议，可以访问装置的所有测量数据和报警信息等实时数据；并可通过通讯接口整定装置，改变装置的运行状态（祥见通讯部分）。

三、使用条件1、户内使用:要求通风良好。

2、环境温度: -10～50°C，相对湿度≤90%，大气压力80～110Kpa、海拔高度≤2Km。

3、适用范围：220KV 110KV、66KV、35KV、10KV、6KV、3KV及以下等级的中性点不接地或经消弧线圈、电阻接地的小接地电流系统，可广泛用于电力、石油、化工、煤炭、冶金、高层建筑等供电系统。

4、工作电源：AC100V～250V，频率50～60Hz或DC100V～250V，功耗小于15W。

一、产品概述GK—WXZ型微机型消谐装置是我公司最新研制成功的新型产品，内部CPU以TI公司16位高级单片机为采样运算、逻辑判定和操纵中心，装置保留原有的大功率、无触点固态继电器、汉字液晶显示器、信号指示灯、轻触式按键和智能化软件等优势，具有外形轻巧美观、安装方便、功耗极低、免调试和免保护等创新点。

该装置实时显示系统时钟及母线PT开口三角电压17Hz、25Hz、50Hz、150Hz 四种频率的电压分量，能够区分过电压、铁磁谐振和单相接地，可配置RS485通信接口。

该装置无需进行整定调试，专门适用于无人值守变电站。

二、型号说明GK—WXZ—□□□通信接口打印功能监测母线段数微机消谐装置保定国电中科电气◇监测母线段数：最多两段。

1—段，2—两段。

◇通信接口：Y-有通信功能；N-无通信功能。

◇打印功能：Y-有打印功能；N-无打印功能。

三、利用条件◇户内利用，而且室内通风良好；◇运行环境温度：-20℃--50℃；◇贮存环境温度：-25℃--70℃；◇湿度：最大湿度90%，表面无凝露；◇防护品级：IEC529-P53；◇海拔：<2000M；◇大气压力: 80～110Kpa；◇周围介质无导电尘埃与致使金属或使绝缘损坏的侵蚀性气体、霉菌等。

四、技术参数◇工作电源：AC/DC220V(不分极性)；AC/DC110V(不分极性)；◇功耗：电源回路：DC220V≤5W或AC220V≤5VA；◇告警接点容量（无源触点）：5A,250VAC/5A,30VDC。

◇通信接口：RS485，波特率1200bps～9600bps；◇抗干扰性能1.装置能经受GB/T14598.14规定的严酷品级为Ⅲ级的静电放电实验；2.装置能经受GB/T14598.9规定的严酷品级为Ⅲ级的幅射电磁场干扰实验；3.装置能经受GB/T14598.10规定的严酷品级为Ⅲ级的快速瞬变干扰实验；4.装置能经受GB/T14598.13规定的频率为1MHz及100kHz衰减振荡波（第一半波电压幅值共模为2.5kV，差模为1kV）脉冲群干扰实验。

微机消谐装置说明书目录1概述12型号说明13服务条件24技术参数25设备功能36工作原理46.1ｐｔ产生铁磁谐振的原因46.2铁磁谐振产生的条件46.3铁磁谐振消除原理46.4动作判据57操作说明77.1修改时钟87.2系统配置87.2.1蜂鸣器开关87.2.2打印机开关87.2.3设备通信地址97.2.4通信波特率97.3系统自检97.3.1指示器检查97.3.2打印机检查97.3.3继电器检查97.3.4检查采样值107.4故障报告107.4.1检查故障报告107.4.2清除故障报告118打印机操作说明119通讯规约129.1通讯接口129.2通讯方式129.3报文格式129.4报文类型129.4.1监控向装置下发查询报文129.4.2监控向装置下发远方复归报文139.4.3装置向监控上传复归应答报文139.4.4装置向监控上传无故障报文139.4.5装置向监控上传故障报文14我wxz196系列微机消谐装置说明书10调试大纲和模拟测试1510.1设备校准1510.1.1液晶显示器检查1510.1.2通道校准1510.1.3通道精度检查1510.2功能测试1510.2.1定时1510.2.2系统配置1510.2.3系统自检1510.2.4清除故障报告1510.3模拟测试1510.3.1接地1510.3.2过压1510.3.4谐振1611维护事宜1712订购说明1713附图18iiwxz196系列微机消谐装置技术条件1概述Wxz196系列微机消谐装置是我公司针对电力部门和用户经常发生的因铁磁谐振引起的电压互感器（PT）烧毁甚至爆炸等恶性事故，在广泛征求用户意见的基础上，新开发生产的智能型消谐装置。

它以美国ATMEL公司的精简指令集（RISC）单片机ATmega128为采样操作、逻辑判断和控制中心（CPU），通过大功率非接触式消谐元件输出，采用点阵式液晶显示器（LCD）、信号指示灯、触摸按钮、，微型打印机和RS485现场通讯总线作为人机接口，并配有智能软件。

KN-WTX型微机型消谐装置一、装置概述KN-WTX微机消谐装置适用于0.38kV～66kV中性点不接地的电力系统，采用高性能16位微处理器作为检测、控制的核心元件,不但可以迅速消除铁磁谐振，还可以对过电压、单相接地作出指示，大屏幕汉字液晶显示，性能稳定、抗干扰能力强。

二、产品特点◎适用于0.38kV～66kV中性点不接地的电力系统◎无需整定和调试，开机后自动进入运行状态，维护量小◎自动显示、记录铁磁谐振发生时间及相关参数（谐振频率、幅值），且故障信息存储掉电不丢失◎自动区分铁磁谐振、过电压、单相接地故障，可报警继电器接点输出◎适用于各种电压等级，各种谐振频率（1/3分频、1/2分频、工频、3倍频）◎具有保护功能，当装置的消谐系统出现故障时，迅速将PT开口三角断开以保护系统，同时前面板有报警指示◎可加语音报警功能方便用户使用◎采用大屏幕汉字液晶，显示直观，清晰，使用方便三、技术指标◎工作电源：AC110～250V，50～60Hz或DC110～250V，功耗小于15W◎环境温度：-20～+50℃；环境湿度：不大于90%RH◎可带1～4段母线◎型号说明50Hz（工频）　150Hz（3倍频）◎可存储20重故障信息供追忆和显示，而且掉电不丢失◎远动输出：分并行和串行通讯（RS232、RS422、RS485）方式◎外报警：以接点闭合方式输出或语言报警输出四、装置的工作原理本装置采用16位单片机作为核心元件，对PT开口三角电压（即零序电压）进行循环检测。

当系统出现故障时，装置开始对开口三角电压进行数据采集。

经过分析、计算，判断出当前的故障状态。

如果出现某种频率的铁磁谐振，CPU立即发出指令使可控硅导通，让铁磁谐振在强大的阻尼下迅速消失。

铁磁谐振消除后，CPU作相应记录、存贮，并自动报警、显示有关谐振信息，包括发生时间、频率、幅值等，可控硅恢复到阻断状态。

如果是过电压或单相接地,装置会自动区分显示和报警，并记录、存贮有关故障信息。

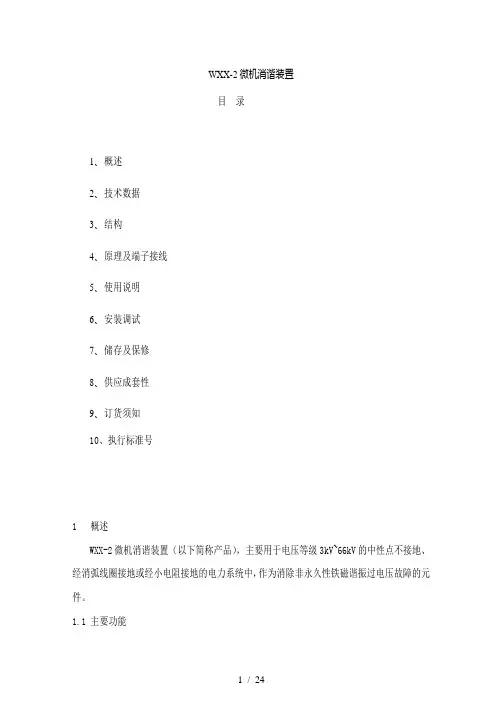

WXX-2微机消谐装置目录1、概述2、技术数据3、结构4、原理及端子接线5、使用说明6、安装调试7、储存及保修8、供应成套性9、订货须知10、执行标准号1 概述WXX-2微机消谐装置（以下简称产品），主要用于电压等级3kV~66kV的中性点不接地、经消弧线圈接地或经小电阻接地的电力系统中，作为消除非永久性铁磁谐振过电压故障的元件。

1.1 主要功能a）两路3U0信号输入，两路消谐出口，可分别控制两段母线，通过对3U0进行实时监控，满足条件时执行相应操作；b）谐振时有相应提示并自动保存事件；c）参数设置简单，可断电保存；d）失电监测功能，产品上电后异常信号触点断开，失电后触点闭合；e）系统自检功能，故障时发异常信号，触点闭合，信号保持；f）可选择消谐方式；g）可通过开入控制手动消谐或遥信手动消谐；h）分频消谐方式下，系统过电压时可由用户通过菜单选择是否进行手动消谐；i）遥信、遥测、遥控功能。

1.2 主要特点a）本产品为微机保护装置，其元器件采用工业品，稳定性、可靠性高，数据采集、运算、逻辑判断、控制输出等速度快，精度高，自检及自恢复能力强；b）抗干扰性能强，保护硬件设计采用了多种隔离、屏蔽措施，软件设计采用良好的保护算法及其它抗干扰措施，使得保护抗干扰性能大大提高；c）硬件、软件设计标准化、模块化，便于现场维护；d）可选择分频消谐方式或综合消谐方式，分频消谐方式下，系统在工频过电压时可由用户选择是否进行手动消谐，防止产品因接地等其他原因造成过电压而消除谐振时，使事故扩大;e）产品的人机接口功能强大，符合人机工程设计要求，菜单化设计，全中文液晶显示，操作、调试方便，一般运行人员参考本说明书就能熟练操作；f）可保存最近发生的20个事件报告，带动作参数，掉电保持，便于事故分析；g）工业级RS-485总线网络，通信规约为MODBUS通信规约，波特率为9600bps，组网经济、方便，可直接与微机监控或保护管理机联网通信；h）产品通过通讯上传事故信息、实时状态量、实时模拟量、并可进行实时校时、定值调用和修改、遥控消谐等操作。

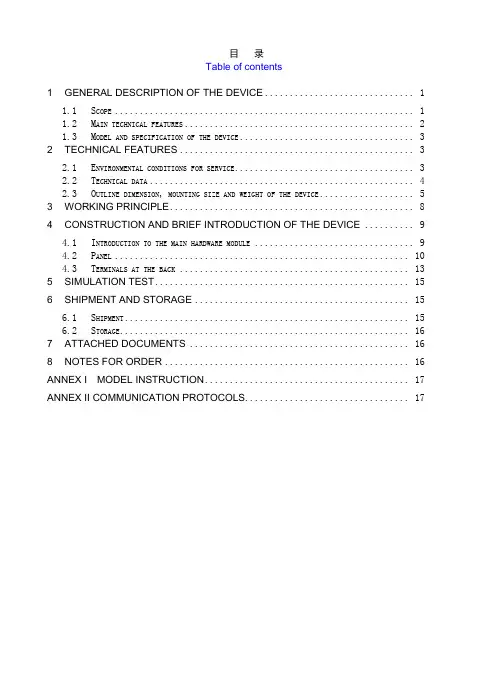

目录Table of contents1GENERAL DESCRIPTION OF THE DEVICE (1)1.1S COPE (1)1.2M AIN TECHNICAL FEATURES (2)1.3M ODEL AND SPECIFICATION OF THE DEVICE (3)2TECHNICAL FEATURES (3)2.1E NVIRONMENTAL CONDITIONS FOR SERVICE (3)2.2T ECHNICAL DATA (4)2.3O UTLINE DIMENSION, MOUNTING SIZE AND WEIGHT OF THE DEVICE (5)3WORKING PRINCIPLE (8)4CONSTRUCTION AND BRIEF INTRODUCTION OF THE DEVICE (9)4.1I NTRODUCTION TO THE MAIN HARDWARE MODULE (9)4.2P ANEL (10)4.3T ERMINALS AT THE BACK (13)5SIMULATION TEST (15)6SHIPMENT AND STORAGE (15)6.1S HIPMENT (15)6.2S TORAGE (16)7ATTACHED DOCUMENTS (16)8NOTES FOR ORDER (16)ANNEX I MODEL INSTRUCTION (17)ANNEX II COMMUNICATION PROTOCOLS (17)ZD-WXZ 型微机消谐装置说明书Introduction for The ZD-WXZ Type Harmonic elimination device of microcomputer—1—保定市中基电气科技有限公司Baoding Zhongji Electric Technology Co., Ltd1 装置概述1 General description of the deviceZD-WXZ 型微机消谐装置是我公司针对电力部门和用户由于铁磁谐振而时常发生的电压互感器（PT ）烧毁甚至爆炸的恶性事故，在广泛征求用户意见的基础上，新近研制生产的一种智能消谐装置。

目录■SJZ-PGY-11型继电保护试验电源屏一、概述 (1)二、使用条件 (1)三、产品结构 (1)四、技术指标 (3)五、性能特点 (3)六、使用操作 (3)■SJZ-Y196型微机小电流接地选线装置一、概述 (5)二、型号说明 (5)三、产品特点 (5)四、主要功能和技术参数 (6)五、装置工作原理 (6)六、装置面板各元件的功能说明 (7)七、通讯及线路报警编码输出说明 (7)八、CT的安装、选择及系统电容电流的估算 (9)九、定货注意事项 (11)十、安装 (11)附图一、装置后端子图 (12)■SJZ-X196系列微机消谐装置一、装置概述 (13)二、工作原理 (13)三、型号说明 (13)四、技术参数 (13)五、使用条件 (14)六、装置特点 (14)七、选型须知 (14)八、操作说明 (14)九、模拟试验 (16)十、附图 (17)十一、通讯规约 (19)十二、定货须知 (21)■SJZ-LJ系列零序电流互感器(电缆型)一、概述 (22)二、型号说明 (22)三、使用条件 (22)四、产品类别及主要数据 (22)五、安装 (23)六、定制 (23)七、定货时请说明 (23)SJZ-PGY-11型继电保护试验电源屏一、概述SJZ-PGY-11型继电保护试验电源屏是我公司依据能源部《发电厂、变电站工程继电保护试验仪器仪表配置定额》、《继电保护检验条例》和电力工业部颁发《电力系统继电保护及安全自动化装置反事故措施要点》的有关规定开发的产品。

该产品适用于变电站、发电厂的继电保护试验，为其提供可靠、稳定的交直流试验电源。

二、使用条件1．环境温度：-10℃~40℃2．海拔高度：〈2000米3．空气湿度在+40℃时不超过50% ，在较低温度时允许有较高的湿度，在+20℃时不超过90%4．安装倾斜度与铅垂线相差不大于5°5．安装场所机械振动振幅不大于0.05mm,频率不大于600次/分6．周围介质无爆炸危险，无导电尘埃与腐蚀性气体三、屏面布置和安装尺寸屏体前后门带锁，前面为玻璃门，屏面绘有模拟电路，使操作人员易于识别，避免误操作。

微机消谐装置产品概述：微机消谐装置是针对于66KV、35KV、10KV、6KV、3KV及以下电压等级的中性点不接地或经电阻、消弧线圈接地系统，由于铁磁谐振而时常发生的电压互感器(PT)烧毁甚至爆炸的恶性事故，新近研制生产的一种智能消谐装置。

本装置利用80C196单片机作为检测、控制的核心元件，采用大功率、无触点元件消谐，以液晶显示器(LCD)、信号指示灯、微型打印机为人机接口，配以最先进的智能化软件，从而使操作更简单、更直观、更准确。

该装置可实时监测并显示PT开口三角电压17Hz、25Hz、50Hz、150Hz 四种频率的电压分量，发生故障时可迅速启动，并可以区分过电压、铁磁谐振以及单相接地，给出相应的报警信号;如是谐振故障，可迅速启动消谐器件进行消谐; 并配有通信接口把故障信息传送至有关部门，实现远动控制。

1 、技术参数1.1 环境要求户内使用，通风应良好。

环境温度：-10℃～+55℃相对湿度：小于90%，表面无凝露。

大气压力：80 ～110Kpa 。

海拔高度：< 2000m 。

周围介质无导电尘埃与导致金属或使绝缘损坏的腐蚀性气体、霉菌等。

1.2 技术参数工作电源：AC/DC220V如有特殊要求请在订货时说明），功耗≤20W。

报警节点容量：AC250V丆5A丟DC30V丆5A。

通信接口：RS232/485乮任选其一，请在订货时说明），波特率1200～9600bps。

通信规约：内置三种通信规约CM90、CDT、MODBUS。

1.2选型指南设计序号：1—小机箱，该系列无打印功能。

2—普通机箱，该系列可选配打印功能。

监测母线数：最多四段。

1—一段，2—两段，3—三段，4—四段。

通信接口：T—RS232丆F—RS485。

如不加此后缀表示不带通信功能。

打印功能：D—有打印功能，不加此后缀表示不具有打印功能。

XW-WXZ3微机消谐装置用户手册- 1 -山西鑫稳电器有限公司目录1 概述 (1)2 功能及特点 (3)3 技术参数 (3)4 工作原理 (4)5 面板说明 (5)6 操作说明 (6)7 通信 (8)8 安装 (10)9 试验说明 (12)10 运输及贮存 (13)11 质量保证及服务 (13)12 订货须知 (13)- 2 -1概述在电力系统中，铁磁谐振频繁发生，谐振时会产生过电压，严重威胁系统安全。

铁磁谐振过电压可以在3～220千伏的任何系统中发生，特别是在35千伏及以下的电网中，几乎所有的内部过电压事故均由铁磁谐振引起。

铁磁谐振引起的过电压持续时间长，甚至可能长期存在。

在分频谐振时，一般过电压并不高，但是PT的电流大，易使PT过热而爆炸；基波和倍频谐振时，一般电流不大，但是过电压很高，常使设备绝缘损坏，造成恶性事故。

XW-WXZ3电力微机消谐装置是我公司研制的新型智能化电力谐振消除装置，使用简单方便，无需维护，能迅速地消除各种频率的铁磁谐振,准确率高。

同时可根据用户需要将相关信息打印或通过通信接口传给上级监控系统，适用于无人值守变电站。

2功能及特点➢适用于配电网各种电压等级。

- 3 -➢最多可监测四段母线。

➢迅速消除三分频、二分频、工频以及三倍频等特征频率的铁磁谐振。

➢能区分外部过电压、铁磁谐振和单相接地。

➢采用大功率、无触点消谐元件，消谐迅速、可靠。

➢提供一组无源报警节点。

➢故障发生时，能显示故障报告（类型、时间、电压值和频率）。

➢选配的微型打印机可以及时打印故障报告。

➢可配置通信接口将相关信息传给上级监控系统。

➢保存十条最近发生的故障信息，失电后数据不丢失。

➢具备看门狗防止死机现象发生。

➢具有完善的自检功能。

➢人机接口操作简单方便，全中文菜单，显示信息丰富直观。

➢晶闸管击穿后自动保护功能。

3技术参数3.1环境要求➢户内使用，通风应良好。

➢环境温度：-10℃～+55℃➢相对湿度：小于90%，表面无凝露。

HS-WXD系列微机型高压谐振消除装置使用说明书保定市华硕电气有限公司HS-WXD微机型高压谐振消除装置一、概述在 110-220kV 高压系统中，当带有断口电容的断路器对带有PT 的空母线进行分闸操作时，操作暂态过程使连接在空母线上的PT绕组组中的一相、两相或三相激发产生的铁磁谐振现象，这种现象频繁发生，且持续时间可长期自保持，因而可能导致电磁式电压互感器过励磁烧损、爆炸、诱发后果更为严重的系统事故。

随着电力系统的不断完善和改造，高压系统、超高压供电系统越来越普遍，为了适应市场的需求，我公司研发人员开发出了适用110KV-220KV的高压消谐装置：HS-WXD微机消谐装置，此机可通过软件自动判别频率，依据不同的谐振，控制消谐元件导通，自动吸收谐振能量无需人工干预和中断用户供电，彻底解决了铁磁谐振。

用于消除110KV-220KV变电站（所）空母线上由开关断口电容引起的各种铁磁谐振过电压，防止110KV-220KV电压互感器烧坏与爆炸。

二、主要功能和技术参数1、适用范围：110KV—220KV中性点直接接地系统或大电流接地系统。

2、母线段数：1段。

3、消谐频率：三分频、二分频、基频、三次谐波或其它高次谐波。

4、动作频率范围（HZ）：三分频（14～18）、二分频（22～27）、基频（47～52）、三次谐波（145～162）。

5、动作电压（V）：三分频、二分频、三次谐波25±5，基频150±5（以上启动值为缺省经验值），若有要求，订货时请给出各频段启动电压值，出厂时给以固化。

6、远动报警功能：正序、零序谐振报警、过压报警、掉电报警等。

报警出口提供一对无源触点（触点容量为8A/250VAC、8A30VDC）在电压不超过250V，电流不超过0.5A，时间常数为5±0.75ms的直流回路中，装置输出触点的断开容量为40W。

7、工作状态指示：运行指示灯（绿色、装置正常运行时闪烁）、报警灯(红色)、通讯指示灯(红色)8、通讯功能： RS485。

目录一．概述1二功能介绍2三.工作原理图3四.用户安装调试说明（1） HY-XX2000A数字消谐装置前面板各按键及指示灯功能 5 （2）通电前检查 6 （3）通电检查 6 （4）菜单内容 7（5）具体操作方法 11五.主要通信规约0#通讯规约 13 1#通讯规约 15 2#通讯规约 16 3#通讯规约 17 8#通讯规约 18 18#通讯规约 19附录一.工作定值及通讯20附录二.装置的机箱尺寸图 21 附录三.装置的端子图 22一．概述我国3～66kV供电系统属小电流接地系统。

为了监视母线电压，通常装设三相五柱式或三台单相PT，并将其一次绕组接成星形，中性点直接接地。

当系统发生单相接地时，PT绕组电压发生了变化，从而使电压互感器的激磁阻抗急剧下降，且与系统的对地电容形成了并联电路，当电抗XL与容抗Xc处于匹配区时，便产生了谐振。

电力系统中发生铁磁谐振，产生谐振过电压，将严重危害电气设备绝缘及系统安全运行。

电力系统中铁磁谐振的消除，一直是在PT开口三角形处并接一电阻或灯泡来吸收谐振能量和躲过谐振点，这种方法虽能消除部分谐振，但多数情况下不能成功。

本装置采用在PT开口三角形输出端并接一双向可控硅，同时采用微处理器及其数据采集系统对取自开口三角的电压信号进行分析，经过计算后向可控硅发出指令。

当系统发生铁磁谐振时，PT开口三角形出现伴有不同频率成分的零序电压，装置根据不同频率，不同电压值自动识别并区分铁磁谐振与接地以及是分频谐振还是高频谐振，若为接地，则由信号继电器发出接地信号。

仅当电网中发生铁磁谐振时，可控硅才会导通，三角绕组被短接，铁磁谐振在强烈的阻尼作用下迅速消失，当谐振消失后，可控硅恢复到阻断状态。

该装置适用于3～66kV供电系统，自动消除系统铁磁谐振。

对于一次消谐的系统，二次配置该装置可起到辅助消谐作用，使系统的消谐功能更加完善。

二功能介绍●装置的特点：1．适用于6-35KV小接地系统。

2．装置核心部分采用总线内藏技术，工艺上使用SMT表贴生产技术，集成度高，抗干扰能力强，运行速度快（平均每条指令执行时间100ns左右）；同时配备专用计算机控制软件，可通过便携式电脑与装置通信口连接，对装置进行就地修改操作。

微机消弧消谐及过电压保护装置控制器（DG-XXK）使用说明书合肥鼎格电力科技有限公司目录一、产品概述 (1)1 概述 (1)2 功能及特点 (2)3 信号灯及按键说明 (3)4 工作原理 (4)二、操作说明 (5)三、使用环境 (12)四、装置端子接线图 (12)五、安装尺寸 (15)六、通讯规约 (16)一、产品概述1.概述微机消弧消谐过电压保护装置是我公司针对综合过电压保护装置研制的一种智能型控制器。

该产品采用的双核微处理器具有功能强大的改进型哈佛结构和数字信号处理器计算功能，因此可以利用DSP高速、重复的数据处理能力实现傅立叶分析，通过对电压互感器PT的二次电压进行采集、判断，及时准确地对电网各种接地状态进行分析，并采取相应的动作，同时利用微处理器的强大逻辑运算能力快速实现液晶显示，远程通信和数据保护等功能。

12.功能及特点◆模块化设计，结构紧凑，技术先进，高速DSP核处理器使运算实时性和动作准确性得以保证；◆实时监控系统状态，对出现的异常运行状态（弧光接地、金属接地、PT 断线和熔丝熔断等）做出准确判断，并作出及时动作；◆工业标准的RS-485通讯接口，可以向上位机传送系统的运行状态；◆故障追忆功能，显示最近20次历史故障记录；◆具有良好的电磁兼容性，适合在强电磁干扰的复杂环境中应用；◆双硬件看门狗电路确保软件运行的可靠性；◆中文液晶显示，运行状态清晰，菜单式操作，方便易用。

3.信号灯及按键说明：◆运行：正常运行指示灯，闪烁频率1Hz;◆弧光：弧光接地指示，按复位键熄灭；◆谐振：谐振故障指示；◆报警：故障指示，系统正常运行后熄灭；◆←↑↓→：菜单选择和参数调整按键；◆确认：进入下级菜单和确认参数设定按键；◆取消：返回上级菜单和取消参数设定按键；◆复位：系统重新启动按键。

4．工作原理微机消弧消谐过电压保护装置是基于PT 提供的电压信号而设计的产品。

装置总体结构如下图所示：它是根据线路发生故障时，中性点对地绝缘的供电系统会出现零序电压，将零序电压作为启动信号开始计算，然后再根据发生故障时每相电压的情况进行逻辑分析计算，判定接地故障发生的相别及接地属性，再根据判定结果做出相应的处理。
