KSX196-H系列微机消谐装置说明书

TY–XXQ196系列微机消谐装置说明书保定泰源电气有限公司目录一、概述 (3)二、用途及范围 (3)三、应用环境 (3)四、型号说明 (3)五、装置特点 (3)六、装置技术指标 (4)七、装置工作原理 (4)八、装置操作说明 (4)九、外形及安装尺寸、端子说明及端子图 (14)十、通讯规约——MODBUS (15)十一、通讯规约——DISA (16)一、概述TY-XXQ196系列微机电力谐振诊断消除装置，针对电力系统由于铁磁谐振而时常发生的电压互感器（PT）烧毁甚至爆炸的恶性事故，在广泛征求用户意见的基础上，研制生产的一种新型智能消谐装置。

以高性能DSP芯片为核心，经大功率、无触点消谐元件出口，已液晶显示器（LCD）、信号指示灯，触摸按键为人机界面，配以智能化软件，组成了技术和原理先进，使用简单方便的智能谐振诊断、消除、记录装置。

与同类装置相比，具有集成度高、抗干扰能力强、体积小、重量轻、动作迅速等特点。

该装置实时显示系统时钟，通过按键操作可实时显示1-4段母线PT开口三角总电压及主振频率。

可区分过电压、谐振。

经电力、冶金、煤炭、石油、化工等大型企业现场运行证明，改装置性能优越，使用安全可靠。

二、用途及范围适用于电压等级为380V、3KV、6KV、10KV、35KV及66KV中性点不接地或经消弧线圈接地的小电流供电系统。

当系统发生铁磁谐振或3Uo越限故障时，对铁磁谐振故障进行消除和记录，对3Uo 越限故障进行监测并记录。

注意：本装置只能消除由于外在原因诱发的非永久性铁磁谐振故障，对持续存在的外因引起的其它PT过电压不能消除。

例如：PT高压侧熔断器单相熔断等状况。

三、应用环境1、环境温度：-10℃～50℃（宽温型：-20℃～70℃）。

2、大气压力：80～110KPa。

3、空气相对湿度：90％（25℃）、50％（40℃）4、使用地点及空气中不得含有爆炸危险、腐蚀性和破坏绝缘的介质或气体。

5、安装地点必须具有防风、防雨、防沙、防尘等设施。

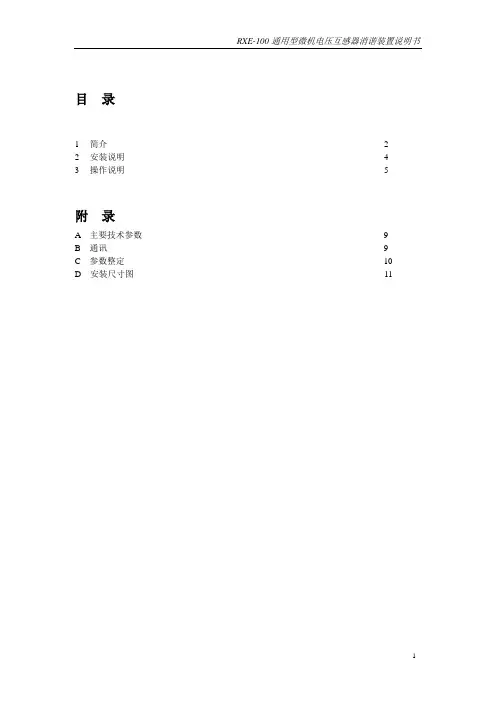

目录1简介-----------------------------------------------------------------------------------------------2 2安装说明-----------------------------------------------------------------------------------------4 3操作说明-----------------------------------------------------------------------------------------5附录A主要技术参数-----------------------------------------------------------------------------------9B 通讯-----------------------------------------------------------------------------------------------9C 参数整定-----------------------------------------------------------------------------------------10D 安装尺寸图--------------------------------------------------------------------------------------111 简介1．1装置说明当电力系统发生谐振时，经常使电压互感器烧毁或发生爆炸，造成恶性事故。

为此，传统的解决方法是在互感器开口三角绕组上串灯泡或电阻进行衰减。

这种方法，不能从根本上解决问题，而且，其作用极不明显。

后来，发展了一种模拟式消谐装置，由于它本身不具有智能特色，所以，不仅经常在弧光接地时引起误动作，而且只能消除某一特定频率的铁磁谐振,未能得到推广应用。

微机消谐说明书一、装置概述HH-KX196HZ系列微机消谐装置是我公司针对电力系统及用户由于铁磁谐振引发的电压互感器【PT】烧毁甚至爆炸的恶性事故研发的第三代新型高智能消谐装置。

采用32位ARM芯片作为检测、控制的核心元件，与传统消谐装置相比，运算速度快、性能稳定、抗干扰能力强。

不但可以消除铁磁谐振，还可实时监测谐振过电压，单相接地，工业标准的RS-485通讯接口和MODBUS通讯协议，使得组网轻松便捷，是SCADA系统集成的理想选择。

二、装置的特点和主要技术指标1、运算速度快、性能稳定、抗干扰能力强。

2、采用128(W)×64(H)点阵液晶显示器LCD，全中文化界面，具有各种操作、控制、数据输入、报警信息画面。

3、开机即显示1段母线PT开口三角电压4种频率分量的有效值，也就是3分频（17HZ）、2分频（25HZ）、工频（50HZ）、3倍频（150HZ）的电压分量有效值。

通过菜单操作可以方便地查看其它测量值。

4、装置可准确判断单相接地、铁磁谐振、谐振过电压等异常，并对铁磁谐振迅速消除。

5、装置对单相接地，谐振，谐振过电压，均分别给出报警信息。

以方便客户更轻松及时准确的了解报警信息。

同时装置还具备失电报警功能。

6、装置有21次故障信息记忆，掉电不丢失7、装置配置RS485通讯接口和标准的ModBus@RTU通讯协议，可以访问装置的所有测量数据和报警信息等实时数据；并可通过通讯接口整定装置，改变装置的运行状态（祥见通讯部分）。

三、使用条件1、户内使用:要求通风良好。

2、环境温度: -10～50°C，相对湿度≤90%，大气压力80～110Kpa、海拔高度≤2Km。

3、适用范围：220KV 110KV、66KV、35KV、10KV、6KV、3KV及以下等级的中性点不接地或经消弧线圈、电阻接地的小接地电流系统，可广泛用于电力、石油、化工、煤炭、冶金、高层建筑等供电系统。

4、工作电源：AC100V～250V，频率50～60Hz或DC100V～250V，功耗小于15W。

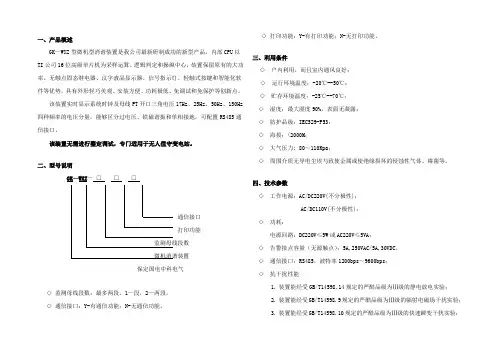

一、产品概述GK—WXZ型微机型消谐装置是我公司最新研制成功的新型产品，内部CPU以TI公司16位高级单片机为采样运算、逻辑判定和操纵中心，装置保留原有的大功率、无触点固态继电器、汉字液晶显示器、信号指示灯、轻触式按键和智能化软件等优势，具有外形轻巧美观、安装方便、功耗极低、免调试和免保护等创新点。

该装置实时显示系统时钟及母线PT开口三角电压17Hz、25Hz、50Hz、150Hz 四种频率的电压分量，能够区分过电压、铁磁谐振和单相接地，可配置RS485通信接口。

该装置无需进行整定调试，专门适用于无人值守变电站。

二、型号说明GK—WXZ—□□□通信接口打印功能监测母线段数微机消谐装置保定国电中科电气◇监测母线段数：最多两段。

1—段，2—两段。

◇通信接口：Y-有通信功能；N-无通信功能。

◇打印功能：Y-有打印功能；N-无打印功能。

三、利用条件◇户内利用，而且室内通风良好；◇运行环境温度：-20℃--50℃；◇贮存环境温度：-25℃--70℃；◇湿度：最大湿度90%，表面无凝露；◇防护品级：IEC529-P53；◇海拔：<2000M；◇大气压力: 80～110Kpa；◇周围介质无导电尘埃与致使金属或使绝缘损坏的侵蚀性气体、霉菌等。

四、技术参数◇工作电源：AC/DC220V(不分极性)；AC/DC110V(不分极性)；◇功耗：电源回路：DC220V≤5W或AC220V≤5VA；◇告警接点容量（无源触点）：5A,250VAC/5A,30VDC。

◇通信接口：RS485，波特率1200bps～9600bps；◇抗干扰性能1.装置能经受GB/T14598.14规定的严酷品级为Ⅲ级的静电放电实验；2.装置能经受GB/T14598.9规定的严酷品级为Ⅲ级的幅射电磁场干扰实验；3.装置能经受GB/T14598.10规定的严酷品级为Ⅲ级的快速瞬变干扰实验；4.装置能经受GB/T14598.13规定的频率为1MHz及100kHz衰减振荡波（第一半波电压幅值共模为2.5kV，差模为1kV）脉冲群干扰实验。

合肥晶澳太阳能科技有限公司宿舍区室外箱变（成套）技术规范书二○一一年八月1 ．总则1.1 本设备技术规范书适用于10kV预装式（欧式）箱变，技术规范书提出了该产品的功能设计、结构、性能、和试验等方面的技术要求。

1.2 需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务，供方可以提供满足更高的标准的产品。

1.3 如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。

如有不满足，应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。

1.4 本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.5 供方须执行现行国家标准和行业标准。

应遵循的主要现行标准如下。

本技术规范出版时，所示版本均为有效。

所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。

有矛盾时，按现行的技术要求较高的标准执行。

DL/T 537-2002 《高压/ 低压预装箱式变电站选用导则》DL/T 537-1993 《6 ～35kV 箱式变电站订货技术条件》GB311.1-1997 《高压输变电设备的绝缘配合》GB/T6451-1999 《三相油浸式电力变压器技术参数和要求》GB6450-1986 《干式电力变压器》GB11022-1999 《高压开关设备和控制设备标准的共用技术要求》GB3804-1990 《3 ～63kV 交流负荷开关》GB7328-1987 《电力变压器和电抗器的声级测定》2 使用环境条件2.1 周围空气温度：最高气温：＋40 ℃最低气温：－17.5 ℃最高日平均气温：＋30 ℃最高年平均气温：＋20 ℃最大日温差：25K2.2 海拔：不超过1000m ；2.3 风速：不大于25m /s ；2.4 环境湿度：月平均值不大于90% ；日平均值不大于95% ；2.5 耐地震能力地震烈度：8 级地面水平加速度：0.2g;地面垂直加速度：0.1g ;2.6 安装地点的倾斜度：不大于3 °2.7 考虑日照、污秽、凝露及自然腐蚀的影响。

WXZ196型微机消谐装置原理分析及应用摘要：铁磁谐振现象影响电力系统的安全运行是一个亟待解决的问题。

谐振发生时所产生过电压，严重威胁着电厂高压配电系统的安全。

微机消谐装置是专用于消除铁磁谐振的的智能化装置，能自动监测并消除多种频率的谐振过电压，在水电厂应用广泛。

本文重点分析了PT产生谐振过电压的原因及对WXZ196型微机消谐装置进行了消谐原理、功能和应用介绍。

关键词：消谐装置；铁磁谐振；厂用电系统0 引言官地电厂厂用电系统为中性点不接地系统，由七段厂用母线及其二次设备组成，每段母线上均装有一个手车式母线PT柜，用于电压测量及为二次保护、自动装置提供交流电压量。

在PT开口三角形处装设有一台微机消谐装置，用于实时监测谐振电压并在线消除铁磁谐振。

当发生系统故障而产生PT铁磁谐振时，谐振过电压可能持续时间长，甚至可能长期存在。

在分频谐振时，一般过电压并不高，但是PT的一次电流大，易使PT过热而熔断高压一次保险；基波和倍频谐振时，一般电流不大，但是过电压很高，常使设备绝缘损坏，造成PT烧毁甚至爆炸的恶性事故，严重威胁着电厂高压配电系统的安全运行。

为消除铁磁谐振现象对厂用电系统的影响，官地电厂目前采用的是WXZ196型微机消谐装置，该装置是新型智能化电力谐振消除装置，使用简单方便，无需维护，能迅速地消除多种频率的铁磁谐振，准确率高，在水电厂应用比较广泛。

1 WXZ196型微机消谐原理1.1 PT产生铁磁谐振过电压的原因厂用电系统中由非线性感性元件和容性元件组成的振荡回路在系统正常运行时，PT开口三角的零序电压3U0为0V，波动范围一般不会超过10V，是不会产生谐振的。

但当系统发生扰动时，常见如倒闸操作合空载母线，大负荷自动投切，母线单相接地故障、弧光短路保护动作等，都可能使厂用电系统母线电压出现不平衡现象，使单相或多相的对地电压瞬间升高，三相对地电压不对称，从而导致中性点发生偏移而产生零序过电压。

同时PT在过电压下会产生很大的谐波电流，导致内部铁芯饱和，电感逐渐降低，使二次侧的波形发生畸变。

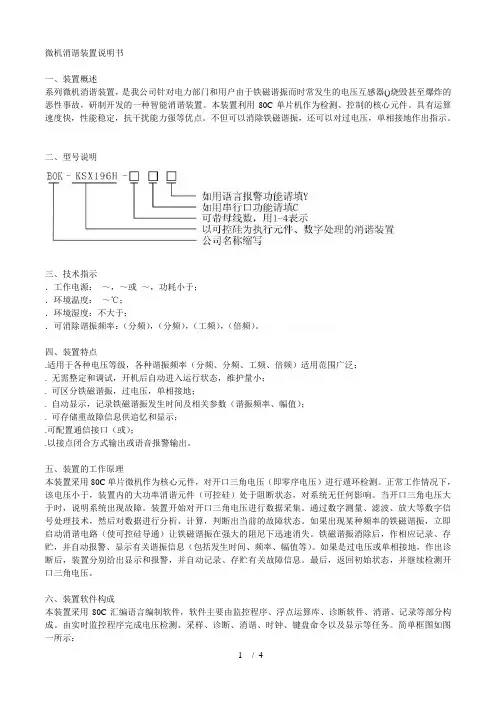

微机消谐装置说明书一、装置概述系列微机消谐装置，是我公司针对电力部门和用户由于铁磁谐振而时常发生的电压互感器()烧毁甚至爆炸的恶性事故，研制开发的一种智能消谐装置。

本装置利用80C单片机作为检测、控制的核心元件。

具有运算速度快，性能稳定，抗干扰能力强等优点。

不但可以消除铁磁谐振，还可以对过电压，单相接地作出指示。

二、型号说明三、技术指示．工作电源：～，～或～，功耗小于；．环境温度：～℃；．环境湿度：不大于；．可消除谐振频率：（分频），（分频），（工频），（倍频）。

四、装置特点.适用于各种电压等级，各种谐振频率（分频、分频、工频、倍频）适用范围广泛；. 无需整定和调试，开机后自动进入运行状态，维护量小；. 可区分铁磁谐振，过电压，单相接地；. 自动显示，记录铁磁谐振发生时间及相关参数（谐振频率、幅值）；. 可存储重故障信息供追忆和显示；.可配置通信接口（或）；.以接点闭合方式输出或语音报警输出。

五、装置的工作原理本装置采用80C单片微机作为核心元件，对开口三角电压（即零序电压）进行遁环检测。

正常工作情况下，该电压小于，装置内的大功率消谐元件（可控硅）处于阻断状态，对系统无任何影响。

当开口三角电压大于时，说明系统出现故障。

装置开始对开口三角电压进行数据采集。

通过数字测量、滤波、放大等数字信号处理技术，然后对数据进行分析、计算，判断出当前的故障状态。

如果出现某种频率的铁磁谐振，立即启动消谐电路（使可控硅导通）让铁磁谐振在强大的阻尼下迅速消失。

铁磁谐振消除后，作相应记录、存贮，并自动报警、显示有关谐振信息（包括发生时间、频率、幅值等）。

如果是过电压或单相接地，作出诊断后，装置分别给出显示和报警，并自动记录、存贮有关故障信息。

最后，返回初始状态，并继续检测开口三角电压。

六、装置软件构成本装置采用80C汇编语言编制软件，软件主要由监控程序、浮点运算库、诊断软件、消谐、记录等部分构成。

由实时监控程序完成电压检测、采样、诊断、消谐、时钟、键盘命令以及显示等任务。

目录■SJZ-PGY-11型继电保护试验电源屏一、概述 (1)二、使用条件 (1)三、产品结构 (1)四、技术指标 (3)五、性能特点 (3)六、使用操作 (3)■SJZ-Y196型微机小电流接地选线装置一、概述 (5)二、型号说明 (5)三、产品特点 (5)四、主要功能和技术参数 (6)五、装置工作原理 (6)六、装置面板各元件的功能说明 (7)七、通讯及线路报警编码输出说明 (7)八、CT的安装、选择及系统电容电流的估算 (9)九、定货注意事项 (11)十、安装 (11)附图一、装置后端子图 (12)■SJZ-X196系列微机消谐装置一、装置概述 (13)二、工作原理 (13)三、型号说明 (13)四、技术参数 (13)五、使用条件 (14)六、装置特点 (14)七、选型须知 (14)八、操作说明 (14)九、模拟试验 (16)十、附图 (17)十一、通讯规约 (19)十二、定货须知 (21)■SJZ-LJ系列零序电流互感器(电缆型)一、概述 (22)二、型号说明 (22)三、使用条件 (22)四、产品类别及主要数据 (22)五、安装 (23)六、定制 (23)七、定货时请说明 (23)SJZ-PGY-11型继电保护试验电源屏一、概述SJZ-PGY-11型继电保护试验电源屏是我公司依据能源部《发电厂、变电站工程继电保护试验仪器仪表配置定额》、《继电保护检验条例》和电力工业部颁发《电力系统继电保护及安全自动化装置反事故措施要点》的有关规定开发的产品。

该产品适用于变电站、发电厂的继电保护试验，为其提供可靠、稳定的交直流试验电源。

二、使用条件1．环境温度：-10℃~40℃2．海拔高度：〈2000米3．空气湿度在+40℃时不超过50% ，在较低温度时允许有较高的湿度，在+20℃时不超过90%4．安装倾斜度与铅垂线相差不大于5°5．安装场所机械振动振幅不大于0.05mm,频率不大于600次/分6．周围介质无爆炸危险，无导电尘埃与腐蚀性气体三、屏面布置和安装尺寸屏体前后门带锁，前面为玻璃门，屏面绘有模拟电路，使操作人员易于识别，避免误操作。

保定旭凯电气有限公司XK-WXZ型微机消谐装置说明书保定旭凯电气有限公司Bao Ding Xu Kai Electric CO., LTDXK-WXZ型微机消谐装置说明书保定旭凯电气有限公司目录一、产品概述 (2)二、型号说明 (2)三、使用条件 (2)四、技术参数 (3)五、装置特点 (4)六、工作原理 (4)七、装置面板说明 (5)八、装置外形、安装开孔尺寸 (6)九、运输及贮存 (6)十、订货须知 (7)十一、使用说明 (7)附图一装置端子接线图 (12)附录二通讯规约 (13)保定旭凯电气有限公司XK-WXZ型微机消谐装置说明书一、产品概述XK—WXZ型微机型消谐装置是我公司最新研制成功的新型产品，内部CPU 以TI公司16位高档单片机为采样运算、逻辑判断和控制中心，装置保留原有的大功率、无触点固态继电器、汉字液晶显示器、信号指示灯、轻触式按键和智能化软件等优点，具有外形轻巧美观、安装方便、功耗极低、免调试和免维护等创新点。

该装置实时显示系统时钟及母线PT开口三角电压17Hz、25Hz、50Hz、150Hz 四种频率的电压分量，可以区分过电压、铁磁谐振以及单相接地，可配置RS485通信接口。

该装置无需进行整定调试，特别适用于无人值守变电站。

二、型号说明XK—WXZ—□□□通讯接口打印功能监测母线段数微机消谐装置保定旭凯电气有限公司◇监测母线段数：最多四段。

1—段，2—两段，3—三段，4—四段。

◇通讯接口：Y-有通讯功能；N-无通讯功能。

◇打印功能：Y-有打印功能；N-无打印功能。

三、使用条件◇户内使用，并且室内通风良好；◇运行环境温度：-20℃--50℃；XK-WXZ型微机消谐装置说明书保定旭凯电气有限公司◇储存环境温度：-25℃--70℃；◇湿度：最大湿度90%，表面无凝露；◇防护等级：IEC529-P53；◇海拔：<2000M；◇大气压力: 80～110Kpa；◇周围介质无导电尘埃与导致金属或使绝缘损坏的腐蚀性气体、霉菌等。

一、装置概述本装置用于消除110-220KV变电站中的任何类型的铁磁谐振，可广泛应用于电力、石油、冶金、矿山、钢铁等行业的高压变电站中。

引起高压系统谐振的原因很多。

例如：当带有断口电容的断路器对带有PT的空母线进行分闸操作时，操作暂态常常会在均压电容与PT 之间激发产生铁磁谐振现象，这种现象在110-220KV超高压变电站上频繁发生，且持续时间长，有时可长期自保持，因而可能导致电磁式电压互感器过励磁烧损、爆炸，甚至诱发后果更为严重的系统事故；再有，由于系统故障引发的铁磁谐振现象及由此而导致的PT烧损、爆炸事故也频繁发生。

到目前为止，消除6—66KV中性点绝缘电网谐振的技术措施已较为成熟。

但消除110—220KV变电站谐振的技术措施在长时期内没有突破性进展。

我公司研制生产的BW-KSX51型微机消谐装置，成功的解决了这些问题。

其中89C52单片机和双向晶闸管作为本装置的核心元件。

89C52单片机在少量外围电路的支撑下实现对各种铁磁谐振过电压的识别和对双向晶闸管的有效控制，双向晶闸管受控于89C52单片机并执行阻尼消谐任务。

本装置以电磁计数器、信号指示灯为人机接口，操作简单、直观、准确。

二、装置结构与工作原理本装置以51系列微处理器为核心，由交流采样1、交流采样2、晶闸管1、晶闸管2、低电压闭锁、信号灯群、电磁计数器及降压、稳压电源等组成。

装置上电并初始化后，单片机便开始对开口三角电压信号的频率和幅值进行实时检测。

当检测到零序过电压信号的频率为持续的1/3次分频、1/2次分频或3次高频时，则分别判定为1/3次分频谐振、1/2次分频谐振和3次高频谐振，单片机发出触发脉冲，使晶闸管1导通。

导通的晶闸管1接通一个低阻的阻尼回路，阻尼回路的低阻经压变开口三角绕组耦合到其高压侧的母线上，向母线的零序网络施加强有力的阻尼。

此时，具有零序性质的分频铁磁谐振因受到阻尼迅速衰减消失。

如果单片机检测到的是持续稳定且幅值较高的正序或零序工频过电压，则判定为正序或零序基频铁磁谐振。

10kV母线谐振过电压事故分析及预防措施摘要：随着我国综合国力的增强，社会经济不断发展和进步，人们的工作和日常生活已离不开电能，与此同时人们对供电质量的要求也更加严格。

母线谐振过电压事故在电力系统运行工作过程中时有发生，对社会经济以及人们的工作生活造成严重的影响。

本文通过分析探索10kV母线谐振过电压事故的发生及其预防措施，为将来我国电力系统的正常工作运行和发展提供科学有效的方案。

关键词：母线；谐振过电压；事故分析；预防措施近年来，随着我国社会的不断发展，电力行业也随之不断进行发展和改革，当前，10kV电网广泛应用在人们的工作和日常生活中，作为电力系统中重要的连接部分，母线有很多功能特点，例如对电能的分配、汇集和传送等等。

但在电路运行过程中，10kV母线谐振过电压事故，以及各种内在和外在因素等都会影响电力系统的正常运行过程。

所以，应该高度重视电力系统在运行过程中出现的事故，并对其进行有效的分析、解决和预防，来提高10kV母线对我国电力行业发展的积极影响，并且为电力系统的正常运行提供保障。

一、母线谐振过电压事故分析2019年3月23日11时58分，在我院科研楼发生了第16GP母线上电压互感器（PT）铁磁谐振烧毁的事件，现场高压室内烟雾弥漫，且伴有剌鼻气味，导致消防烟感报警及停电事件，我们打开PT柜进行检查，发现熔断器C相已完全炸裂、A相从熔断器中间断裂、B相相对较为完整，但三相熔断器卡口上端均有烧蚀迹象；三只电压互感器中，A相和C相互感器下端均有液体流出，B相互感器无液体流出。

图略。

后经查综保装置后台系统和18GP进线柜综保装置，发现11时50分后台装置报母线PT及避雷器柜3GP的TV异常、发出预告总信号（总告警信号），8分钟后电源进线柜18GP报线路过流，母线I段动作，动作电流值为A相55.822A、B相80.053A、C相92.303A。

我们又到上级输变电站查看，综保装置无故障跳闸信息，也没有故障报警信息。

目录一．概述1二功能介绍2三.工作原理图3四.用户安装调试说明（1） HY-XX2000A数字消谐装置前面板各按键及指示灯功能 5 （2）通电前检查 6 （3）通电检查 6 （4）菜单内容 7（5）具体操作方法 11五.主要通信规约0#通讯规约 13 1#通讯规约 15 2#通讯规约 16 3#通讯规约 17 8#通讯规约 18 18#通讯规约 19附录一.工作定值及通讯20附录二.装置的机箱尺寸图 21 附录三.装置的端子图 22一．概述我国3～66kV供电系统属小电流接地系统。

为了监视母线电压，通常装设三相五柱式或三台单相PT，并将其一次绕组接成星形，中性点直接接地。

当系统发生单相接地时，PT绕组电压发生了变化，从而使电压互感器的激磁阻抗急剧下降，且与系统的对地电容形成了并联电路，当电抗XL与容抗Xc处于匹配区时，便产生了谐振。

电力系统中发生铁磁谐振，产生谐振过电压，将严重危害电气设备绝缘及系统安全运行。

电力系统中铁磁谐振的消除，一直是在PT开口三角形处并接一电阻或灯泡来吸收谐振能量和躲过谐振点，这种方法虽能消除部分谐振，但多数情况下不能成功。

本装置采用在PT开口三角形输出端并接一双向可控硅，同时采用微处理器及其数据采集系统对取自开口三角的电压信号进行分析，经过计算后向可控硅发出指令。

当系统发生铁磁谐振时，PT开口三角形出现伴有不同频率成分的零序电压，装置根据不同频率，不同电压值自动识别并区分铁磁谐振与接地以及是分频谐振还是高频谐振，若为接地，则由信号继电器发出接地信号。

仅当电网中发生铁磁谐振时，可控硅才会导通，三角绕组被短接，铁磁谐振在强烈的阻尼作用下迅速消失，当谐振消失后，可控硅恢复到阻断状态。

该装置适用于3～66kV供电系统，自动消除系统铁磁谐振。

对于一次消谐的系统，二次配置该装置可起到辅助消谐作用，使系统的消谐功能更加完善。

二功能介绍●装置的特点：1．适用于6-35KV小接地系统。

2．装置核心部分采用总线内藏技术，工艺上使用SMT表贴生产技术，集成度高，抗干扰能力强，运行速度快（平均每条指令执行时间100ns左右）；同时配备专用计算机控制软件，可通过便携式电脑与装置通信口连接，对装置进行就地修改操作。

微机消弧消谐及过电压保护装置控制器（DG-XXK）使用说明书合肥鼎格电力科技有限公司目录一、产品概述 (1)1 概述 (1)2 功能及特点 (2)3 信号灯及按键说明 (3)4 工作原理 (4)二、操作说明 (5)三、使用环境 (12)四、装置端子接线图 (12)五、安装尺寸 (15)六、通讯规约 (16)一、产品概述1.概述微机消弧消谐过电压保护装置是我公司针对综合过电压保护装置研制的一种智能型控制器。

该产品采用的双核微处理器具有功能强大的改进型哈佛结构和数字信号处理器计算功能，因此可以利用DSP高速、重复的数据处理能力实现傅立叶分析，通过对电压互感器PT的二次电压进行采集、判断，及时准确地对电网各种接地状态进行分析，并采取相应的动作，同时利用微处理器的强大逻辑运算能力快速实现液晶显示，远程通信和数据保护等功能。

12.功能及特点◆模块化设计，结构紧凑，技术先进，高速DSP核处理器使运算实时性和动作准确性得以保证；◆实时监控系统状态，对出现的异常运行状态（弧光接地、金属接地、PT 断线和熔丝熔断等）做出准确判断，并作出及时动作；◆工业标准的RS-485通讯接口，可以向上位机传送系统的运行状态；◆故障追忆功能，显示最近20次历史故障记录；◆具有良好的电磁兼容性，适合在强电磁干扰的复杂环境中应用；◆双硬件看门狗电路确保软件运行的可靠性；◆中文液晶显示，运行状态清晰，菜单式操作，方便易用。

3.信号灯及按键说明：◆运行：正常运行指示灯，闪烁频率1Hz;◆弧光：弧光接地指示，按复位键熄灭；◆谐振：谐振故障指示；◆报警：故障指示，系统正常运行后熄灭；◆←↑↓→：菜单选择和参数调整按键；◆确认：进入下级菜单和确认参数设定按键；◆取消：返回上级菜单和取消参数设定按键；◆复位：系统重新启动按键。

4．工作原理微机消弧消谐过电压保护装置是基于PT 提供的电压信号而设计的产品。

装置总体结构如下图所示：它是根据线路发生故障时，中性点对地绝缘的供电系统会出现零序电压，将零序电压作为启动信号开始计算，然后再根据发生故障时每相电压的情况进行逻辑分析计算，判定接地故障发生的相别及接地属性，再根据判定结果做出相应的处理。
