WXZ196系列微机消谐装置说明书

TY–XXQ196系列微机消谐装置说明书保定泰源电气有限公司目录一、概述 (3)二、用途及范围 (3)三、应用环境 (3)四、型号说明 (3)五、装置特点 (3)六、装置技术指标 (4)七、装置工作原理 (4)八、装置操作说明 (4)九、外形及安装尺寸、端子说明及端子图 (14)十、通讯规约——MODBUS (15)十一、通讯规约——DISA (16)一、概述TY-XXQ196系列微机电力谐振诊断消除装置，针对电力系统由于铁磁谐振而时常发生的电压互感器（PT）烧毁甚至爆炸的恶性事故，在广泛征求用户意见的基础上，研制生产的一种新型智能消谐装置。

以高性能DSP芯片为核心，经大功率、无触点消谐元件出口，已液晶显示器（LCD）、信号指示灯，触摸按键为人机界面，配以智能化软件，组成了技术和原理先进，使用简单方便的智能谐振诊断、消除、记录装置。

与同类装置相比，具有集成度高、抗干扰能力强、体积小、重量轻、动作迅速等特点。

该装置实时显示系统时钟，通过按键操作可实时显示1-4段母线PT开口三角总电压及主振频率。

可区分过电压、谐振。

经电力、冶金、煤炭、石油、化工等大型企业现场运行证明，改装置性能优越，使用安全可靠。

二、用途及范围适用于电压等级为380V、3KV、6KV、10KV、35KV及66KV中性点不接地或经消弧线圈接地的小电流供电系统。

当系统发生铁磁谐振或3Uo越限故障时，对铁磁谐振故障进行消除和记录，对3Uo 越限故障进行监测并记录。

注意：本装置只能消除由于外在原因诱发的非永久性铁磁谐振故障，对持续存在的外因引起的其它PT过电压不能消除。

例如：PT高压侧熔断器单相熔断等状况。

三、应用环境1、环境温度：-10℃～50℃（宽温型：-20℃～70℃）。

2、大气压力：80～110KPa。

3、空气相对湿度：90％（25℃）、50％（40℃）4、使用地点及空气中不得含有爆炸危险、腐蚀性和破坏绝缘的介质或气体。

5、安装地点必须具有防风、防雨、防沙、防尘等设施。

微机消谐器使用说明书Baoding Enuoer Electric Equipment Co., Ltd 保定市伊诺尔电气设备有限公司微机消谐器一、概述ENR-WXZ196系列微机消谐器是我公司针对于66KV、35KV、10KV、6KV、3KV及以下电压等级的中性点不接地或经电阻、消弧线圈接地系统，由于铁磁谐振而时常发生的电压互感器（PT）烧毁甚至爆炸的恶性事故，新近研制生产的一种智能消谐装置。

本装置利用80C196单片机作为检测、控制的核心元件，采用大功率、无触点元件消谐，以液晶显示器（LCD）、信号指示灯、微型打印机为人机接口，配以最先进的智能化软件，从而使操作更简单、更直观、更准确。

该微机消谐器可实时监测并显示PT开口三角电压 17Hz、25Hz、50Hz、150Hz 四种频率的电压分量，发生故障时可迅速启动，并可以区分过电压、铁磁谐振以及单相接地，给出相应的报警信号；如是谐振故障，可迅速启动消谐器件进行消谐；并配有通信接口把故障信息传送至有关部门，实现远动控制。

二、工作原理该微机消谐器采用了80C196单片微机作为核心，对PT开口三角电压（即：零序电压）进行循环检测，在正常工作情况下，该电压在30V以下，装置内的大功率消谐元件处于阻断状态，对系统无任何影响。

当PT开口三角电压大于30V时，说明系统出现故障，本装置对电压互感器开口三角电压进行数据采集，然后对数据进行分析，判断出当前的故障状态；如果是某种频率的铁磁谐振，迅速启动消谐电路予以消除。

如果是过电压或接地，装置给出相应的报警信号。

对于各种故障，本微机消谐器可以分别给出报警信号和显示、打印，并自动记录、存贮有关故障信息，并上报给上位机。

三、型号说明ENR-WXZ196 - І、П、Ш、Ⅳ类型微机消谐型号保定市伊诺尔电气设备有限公司四、技术参数1、工作电源：DC/AC220V；2、电压等级：1个；3、母线段数：1-4段；订货时说明；4、可消除谐振频率：17Hz（3分频）、25Hz（2分频）、50Hz（工频）、150Hz（3倍频）及以上频率的铁磁谐振。

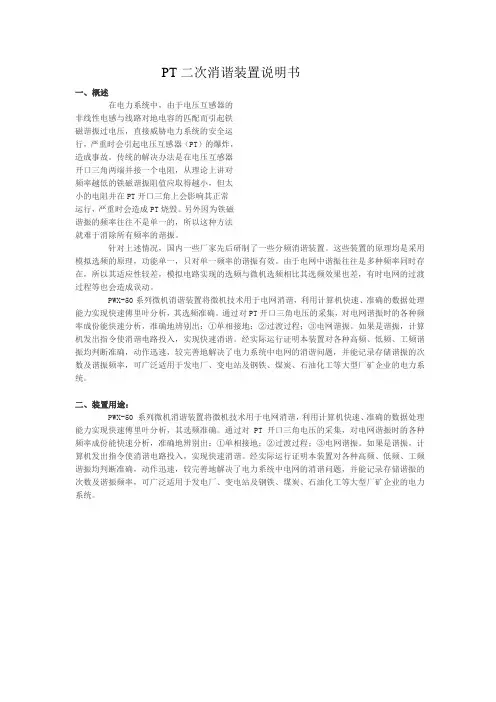

PT二次消谐装置说明书一、概述在电力系统中，由于电压互感器的非线性电感与线路对地电容的匹配而引起铁磁谐振过电压，直接威胁电力系统的安全运行，严重时会引起电压互感器（PT）的爆炸，造成事故。

传统的解决办法是在电压互感器开口三角两端并接一个电阻，从理论上讲对频率越低的铁磁谐振阻值应取得越小，但太小的电阻并在PT开口三角上会影响其正常运行，严重时会造成PT烧毁。

另外因为铁磁谐振的频率往往不是单一的，所以这种方法就难于消除所有频率的谐振。

针对上述情况，国内一些厂家先后研制了一些分频消谐装置。

这些装置的原理均是采用模拟选频的原理，功能单一，只对单一频率的谐振有效。

由于电网中谐振往往是多种频率同时存在，所以其适应性较差，模拟电路实现的选频与微机选频相比其选频效果也差，有时电网的过渡过程等也会造成误动。

PWX-50系列微机消谐装置将微机技术用于电网消谐，利用计算机快速、准确的数据处理能力实现快速傅里叶分析，其选频准确。

通过对PT开口三角电压的采集，对电网谐振时的各种频率成份能快速分析，准确地辨别出：①单相接地；②过渡过程；③电网谐振。

如果是谐振，计算机发出指令使消谐电路投入，实现快速消谐。

经实际运行证明本装置对各种高频、低频、工频谐振均判断准确，动作迅速，较完善地解决了电力系统中电网的消谐问题，并能记录存储谐振的次数及谐振频率，可广泛适用于发电厂、变电站及钢铁、煤炭、石油化工等大型厂矿企业的电力系统。

二、装置用途：PWX-50 系列微机消谐装置将微机技术用于电网消谐，利用计算机快速、准确的数据处理能力实现快速傅里叶分析，其选频准确。

通过对 PT 开口三角电压的采集，对电网谐振时的各种频率成份能快速分析，准确地辨别出：①单相接地；②过渡过程；③电网谐振。

如果是谐振，计算机发出指令使消谐电路投入，实现快速消谐。

经实际运行证明本装置对各种高频、低频、工频谐振均判断准确，动作迅速，较完善地解决了电力系统中电网的消谐问题，并能记录存储谐振的次数及谐振频率，可广泛适用于发电厂、变电站及钢铁、煤炭、石油化工等大型厂矿企业的电力系统。

ISO9001国际质量认证企业ENR-WXZ196系列微机消谐装置使用说明书Baoding Enuoer Electric Equipment Co., Ltd保定市伊诺尔电气设备有限公司目录一、装置概述 (1)二、工作原理 (1)三、型号说明 (1)四、技术参数 (1)五、使用条件 (2)六、装置特点 (2)七、选型须知 (2)八、操作说明 (3)九、模拟实验 (5)十、附图 (1)十一、通讯规约 (3)十二、定货须知 (4)ENR-WXZ196系列微机消谐装置一、装置概述WXZ196系列智能消谐装置是我公司针对于66KV、35KV、10KV、6KV、3KV及以下电压等级的中性点不接地或经电阻、消弧线圈接地系统，由于铁磁谐振而时常发生的电压互感器（PT）烧毁甚至爆炸的恶性事故，新近研制生产的一种智能消谐装置。

本装置利用80C196单片机作为检测、控制的核心元件，采用大功率、无触点元件消谐，以液晶显示器（LCD）、信号指示灯、微型打印机为人机接口，配以最先进的智能化软件，从而使操作更简单、更直观、更准确。

该装置可实时监测并显示PT开口三角电压17Hz、25Hz、50Hz、150Hz 四种频率的电压分量，发生故障时可迅速启动，并可以区分过电压、铁磁谐振以及单相接地，给出相应的报警信号；如是谐振故障，可迅速启动消谐器件进行消谐；并配有通信接口把故障信息传送至有关部门，实现远动控制。

二、工作原理本装置采用了80C196单片微机作为核心，对PT开口三角电压（即：零序电压）进行循环检测，在正常工作情况下，该电压在30V以下，装置内的大功率消谐元件处于阻断状态，对系统无任何影响。

当PT开口三角电压大于30V时，说明系统出现故障，本装置对电压互感器开口三角电压进行数据采集，然后对数据进行分析，判断出当前的故障状态；如果是某种频率的铁磁谐振，迅速启动消谐电路予以消除。

如果是过电压或接地，装置给出相应的报警信号。

微机消谐说明书一、装置概述HH-KX196HZ系列微机消谐装置是我公司针对电力系统及用户由于铁磁谐振引发的电压互感器【PT】烧毁甚至爆炸的恶性事故研发的第三代新型高智能消谐装置。

采用32位ARM芯片作为检测、控制的核心元件，与传统消谐装置相比，运算速度快、性能稳定、抗干扰能力强。

不但可以消除铁磁谐振，还可实时监测谐振过电压，单相接地，工业标准的RS-485通讯接口和MODBUS通讯协议，使得组网轻松便捷，是SCADA系统集成的理想选择。

二、装置的特点和主要技术指标1、运算速度快、性能稳定、抗干扰能力强。

2、采用128(W)×64(H)点阵液晶显示器LCD，全中文化界面，具有各种操作、控制、数据输入、报警信息画面。

3、开机即显示1段母线PT开口三角电压4种频率分量的有效值，也就是3分频（17HZ）、2分频（25HZ）、工频（50HZ）、3倍频（150HZ）的电压分量有效值。

通过菜单操作可以方便地查看其它测量值。

4、装置可准确判断单相接地、铁磁谐振、谐振过电压等异常，并对铁磁谐振迅速消除。

5、装置对单相接地，谐振，谐振过电压，均分别给出报警信息。

以方便客户更轻松及时准确的了解报警信息。

同时装置还具备失电报警功能。

6、装置有21次故障信息记忆，掉电不丢失7、装置配置RS485通讯接口和标准的ModBus@RTU通讯协议，可以访问装置的所有测量数据和报警信息等实时数据；并可通过通讯接口整定装置，改变装置的运行状态（祥见通讯部分）。

三、使用条件1、户内使用:要求通风良好。

2、环境温度: -10～50°C，相对湿度≤90%，大气压力80～110Kpa、海拔高度≤2Km。

3、适用范围：220KV 110KV、66KV、35KV、10KV、6KV、3KV及以下等级的中性点不接地或经消弧线圈、电阻接地的小接地电流系统，可广泛用于电力、石油、化工、煤炭、冶金、高层建筑等供电系统。

4、工作电源：AC100V～250V，频率50～60Hz或DC100V～250V，功耗小于15W。

一、产品概述GK—WXZ型微机型消谐装置是我公司最新研制成功的新型产品，内部CPU以TI公司16位高级单片机为采样运算、逻辑判定和操纵中心，装置保留原有的大功率、无触点固态继电器、汉字液晶显示器、信号指示灯、轻触式按键和智能化软件等优势，具有外形轻巧美观、安装方便、功耗极低、免调试和免保护等创新点。

该装置实时显示系统时钟及母线PT开口三角电压17Hz、25Hz、50Hz、150Hz 四种频率的电压分量，能够区分过电压、铁磁谐振和单相接地，可配置RS485通信接口。

该装置无需进行整定调试，专门适用于无人值守变电站。

二、型号说明GK—WXZ—□□□通信接口打印功能监测母线段数微机消谐装置保定国电中科电气◇监测母线段数：最多两段。

1—段，2—两段。

◇通信接口：Y-有通信功能；N-无通信功能。

◇打印功能：Y-有打印功能；N-无打印功能。

三、利用条件◇户内利用，而且室内通风良好；◇运行环境温度：-20℃--50℃；◇贮存环境温度：-25℃--70℃；◇湿度：最大湿度90%，表面无凝露；◇防护品级：IEC529-P53；◇海拔：<2000M；◇大气压力: 80～110Kpa；◇周围介质无导电尘埃与致使金属或使绝缘损坏的侵蚀性气体、霉菌等。

四、技术参数◇工作电源：AC/DC220V(不分极性)；AC/DC110V(不分极性)；◇功耗：电源回路：DC220V≤5W或AC220V≤5VA；◇告警接点容量（无源触点）：5A,250VAC/5A,30VDC。

◇通信接口：RS485，波特率1200bps～9600bps；◇抗干扰性能1.装置能经受GB/T14598.14规定的严酷品级为Ⅲ级的静电放电实验；2.装置能经受GB/T14598.9规定的严酷品级为Ⅲ级的幅射电磁场干扰实验；3.装置能经受GB/T14598.10规定的严酷品级为Ⅲ级的快速瞬变干扰实验；4.装置能经受GB/T14598.13规定的频率为1MHz及100kHz衰减振荡波（第一半波电压幅值共模为2.5kV，差模为1kV）脉冲群干扰实验。

PT二次消谐装置说明书一、概述在电力系统中，由于电压互感器的非线性电感与线路对地电容的匹配而引起铁磁谐振过电压，直接威胁电力系统的安全运行，严重时会引起电压互感器（PT）的爆炸，造成事故。

传统的解决办法是在电压互感器开口三角两端并接一个电阻，从理论上讲对频率越低的铁磁谐振阻值应取得越小，但太小的电阻并在PT开口三角上会影响其正常运行，严重时会造成PT烧毁。

另外因为铁磁谐振的频率往往不是单一的，所以这种方法就难于消除所有频率的谐振。

针对上述情况，国内一些厂家先后研制了一些分频消谐装置。

这些装置的原理均是采用模拟选频的原理，功能单一，只对单一频率的谐振有效。

由于电网中谐振往往是多种频率同时存在，所以其适应性较差，模拟电路实现的选频与微机选频相比其选频效果也差，有时电网的过渡过程等也会造成误动。

PWX-50系列微机消谐装置将微机技术用于电网消谐，利用计算机快速、准确的数据处理能力实现快速傅里叶分析，其选频准确。

通过对PT开口三角电压的采集，对电网谐振时的各种频率成份能快速分析，准确地辨别出：①单相接地；②过渡过程；③电网谐振。

如果是谐振，计算机发出指令使消谐电路投入，实现快速消谐。

经实际运行证明本装置对各种高频、低频、工频谐振均判断准确，动作迅速，较完善地解决了电力系统中电网的消谐问题，并能记录存储谐振的次数及谐振频率，可广泛适用于发电厂、变电站及钢铁、煤炭、石油化工等大型厂矿企业的电力系统。

二、装置用途：PWX-50 系列微机消谐装置将微机技术用于电网消谐，利用计算机快速、准确的数据处理能力实现快速傅里叶分析，其选频准确。

通过对 PT 开口三角电压的采集，对电网谐振时的各种频率成份能快速分析，准确地辨别出：①单相接地；②过渡过程；③电网谐振。

如果是谐振，计算机发出指令使消谐电路投入，实现快速消谐。

经实际运行证明本装置对各种高频、低频、工频谐振均判断准确，动作迅速，较完善地解决了电力系统中电网的消谐问题，并能记录存储谐振的次数及谐振频率，可广泛适用于发电厂、变电站及钢铁、煤炭、石油化工等大型厂矿企业的电力系统。

WXZ196型微机消谐装置原理分析及应用摘要：铁磁谐振现象影响电力系统的安全运行是一个亟待解决的问题。

谐振发生时所产生过电压，严重威胁着电厂高压配电系统的安全。

微机消谐装置是专用于消除铁磁谐振的的智能化装置，能自动监测并消除多种频率的谐振过电压，在水电厂应用广泛。

本文重点分析了PT产生谐振过电压的原因及对WXZ196型微机消谐装置进行了消谐原理、功能和应用介绍。

关键词：消谐装置；铁磁谐振；厂用电系统0 引言官地电厂厂用电系统为中性点不接地系统，由七段厂用母线及其二次设备组成，每段母线上均装有一个手车式母线PT柜，用于电压测量及为二次保护、自动装置提供交流电压量。

在PT开口三角形处装设有一台微机消谐装置，用于实时监测谐振电压并在线消除铁磁谐振。

当发生系统故障而产生PT铁磁谐振时，谐振过电压可能持续时间长，甚至可能长期存在。

在分频谐振时，一般过电压并不高，但是PT的一次电流大，易使PT过热而熔断高压一次保险；基波和倍频谐振时，一般电流不大，但是过电压很高，常使设备绝缘损坏，造成PT烧毁甚至爆炸的恶性事故，严重威胁着电厂高压配电系统的安全运行。

为消除铁磁谐振现象对厂用电系统的影响，官地电厂目前采用的是WXZ196型微机消谐装置，该装置是新型智能化电力谐振消除装置，使用简单方便，无需维护，能迅速地消除多种频率的铁磁谐振，准确率高，在水电厂应用比较广泛。

1 WXZ196型微机消谐原理1.1 PT产生铁磁谐振过电压的原因厂用电系统中由非线性感性元件和容性元件组成的振荡回路在系统正常运行时，PT开口三角的零序电压3U0为0V，波动范围一般不会超过10V，是不会产生谐振的。

但当系统发生扰动时，常见如倒闸操作合空载母线，大负荷自动投切，母线单相接地故障、弧光短路保护动作等，都可能使厂用电系统母线电压出现不平衡现象，使单相或多相的对地电压瞬间升高，三相对地电压不对称，从而导致中性点发生偏移而产生零序过电压。

同时PT在过电压下会产生很大的谐波电流，导致内部铁芯饱和，电感逐渐降低，使二次侧的波形发生畸变。

ZB-WXZ微机消谐装置说明书详细说明书保定众邦电气有限公司BAODING ZHONGBANG ELECTICCO.,LTD一、装置概述电力部门和用户由于铁磁谐振而时常发生的电压互感器（PT ）烧毁甚至爆炸的恶性事故，ZB-WXZ 系列微机消谐装置是我公司研制开发的一种消谐装置。

本装置利用高性能单片机作为检测、控制的核心元件。

具有运算速度快，性能稳定，抗干扰能力强等优点。

使用固态继电器，动作可靠，不易损坏，解决了使用电阻在大电流时易损坏的缺点。

系统可以消除铁磁谐振，还可以区分过电压，单相接地故障。

二、型号说明三、技术指示1. 工作电源：电源：交流220V 或直流220V(其它情况可特殊定做)；2. 环境温度：-20 ～+50℃； 环境湿度：不大于90%；3. 可消谐振：17Hz （1/3分频），25Hz （1/2分频），50Hz （工频），150Hz （3倍频）四、外形尺寸图及接线原理图图一：WXZ 型微机消谐装置外形尺寸图ZB －WXZ －产品序号电压等级单位：KV微机消谐装置 可带母线数，用1-4表示 公司名称缩写 可带母线数，用1-4表示✧ 1、2：装置工作电源，可接交流220V 或直流220V （不区分正负极，110V 需特殊订货）。

✧ 3：接大地。

✧ 4、5、6、7分别接Ⅰ～Ⅳ段母线PT 开口三角电压，8为公共端。

✧ 9：备用端子。

✧ 10、11、12：为RS232/RS485通讯接口。

当通讯接口为232时，10为发送端TXD, 11为接受端RXD,12为通讯地。

当通讯接口为485时，10为A+, 11为B-,12为备用空端子。

端子接线介绍✧ 13、14：备用端子。

✧ 15、16：失电告警信号输出点（无源干结点，不是标准配置，需要时订货时请说明）。

✧ 17、18：装置故障告警信号输出点（无源干结点）。

✧ 19、20：系统接地告警信号输出点（无源干结点）。

✧ 21、22：系统谐振告警信号输出点（无源干结点）。

目录■SJZ-PGY-11型继电保护试验电源屏一、概述 (1)二、使用条件 (1)三、产品结构 (1)四、技术指标 (3)五、性能特点 (3)六、使用操作 (3)■SJZ-Y196型微机小电流接地选线装置一、概述 (5)二、型号说明 (5)三、产品特点 (5)四、主要功能和技术参数 (6)五、装置工作原理 (6)六、装置面板各元件的功能说明 (7)七、通讯及线路报警编码输出说明 (7)八、CT的安装、选择及系统电容电流的估算 (9)九、定货注意事项 (11)十、安装 (11)附图一、装置后端子图 (12)■SJZ-X196系列微机消谐装置一、装置概述 (13)二、工作原理 (13)三、型号说明 (13)四、技术参数 (13)五、使用条件 (14)六、装置特点 (14)七、选型须知 (14)八、操作说明 (14)九、模拟试验 (16)十、附图 (17)十一、通讯规约 (19)十二、定货须知 (21)■SJZ-LJ系列零序电流互感器(电缆型)一、概述 (22)二、型号说明 (22)三、使用条件 (22)四、产品类别及主要数据 (22)五、安装 (23)六、定制 (23)七、定货时请说明 (23)SJZ-PGY-11型继电保护试验电源屏一、概述SJZ-PGY-11型继电保护试验电源屏是我公司依据能源部《发电厂、变电站工程继电保护试验仪器仪表配置定额》、《继电保护检验条例》和电力工业部颁发《电力系统继电保护及安全自动化装置反事故措施要点》的有关规定开发的产品。

该产品适用于变电站、发电厂的继电保护试验，为其提供可靠、稳定的交直流试验电源。

二、使用条件1．环境温度：-10℃~40℃2．海拔高度：〈2000米3．空气湿度在+40℃时不超过50% ，在较低温度时允许有较高的湿度，在+20℃时不超过90%4．安装倾斜度与铅垂线相差不大于5°5．安装场所机械振动振幅不大于0.05mm,频率不大于600次/分6．周围介质无爆炸危险，无导电尘埃与腐蚀性气体三、屏面布置和安装尺寸屏体前后门带锁，前面为玻璃门，屏面绘有模拟电路，使操作人员易于识别，避免误操作。

保定旭凯电气有限公司XK-WXZ型微机消谐装置说明书保定旭凯电气有限公司Bao Ding Xu Kai Electric CO., LTDXK-WXZ型微机消谐装置说明书保定旭凯电气有限公司目录一、产品概述 (2)二、型号说明 (2)三、使用条件 (2)四、技术参数 (3)五、装置特点 (4)六、工作原理 (4)七、装置面板说明 (5)八、装置外形、安装开孔尺寸 (6)九、运输及贮存 (6)十、订货须知 (7)十一、使用说明 (7)附图一装置端子接线图 (12)附录二通讯规约 (13)保定旭凯电气有限公司XK-WXZ型微机消谐装置说明书一、产品概述XK—WXZ型微机型消谐装置是我公司最新研制成功的新型产品，内部CPU 以TI公司16位高档单片机为采样运算、逻辑判断和控制中心，装置保留原有的大功率、无触点固态继电器、汉字液晶显示器、信号指示灯、轻触式按键和智能化软件等优点，具有外形轻巧美观、安装方便、功耗极低、免调试和免维护等创新点。

该装置实时显示系统时钟及母线PT开口三角电压17Hz、25Hz、50Hz、150Hz 四种频率的电压分量，可以区分过电压、铁磁谐振以及单相接地，可配置RS485通信接口。

该装置无需进行整定调试，特别适用于无人值守变电站。

二、型号说明XK—WXZ—□□□通讯接口打印功能监测母线段数微机消谐装置保定旭凯电气有限公司◇监测母线段数：最多四段。

1—段，2—两段，3—三段，4—四段。

◇通讯接口：Y-有通讯功能；N-无通讯功能。

◇打印功能：Y-有打印功能；N-无打印功能。

三、使用条件◇户内使用，并且室内通风良好；◇运行环境温度：-20℃--50℃；XK-WXZ型微机消谐装置说明书保定旭凯电气有限公司◇储存环境温度：-25℃--70℃；◇湿度：最大湿度90%，表面无凝露；◇防护等级：IEC529-P53；◇海拔：<2000M；◇大气压力: 80～110Kpa；◇周围介质无导电尘埃与导致金属或使绝缘损坏的腐蚀性气体、霉菌等。

PT二次消谐装置说明书投入，实现快速消谐。

3.2故障报警功能：当系统发生单相接地或谐振、装置故障、装置失电时产生报警信号。

3.3显示功能：以中文方式显示实时时钟，装置运行状态，接地或谐振故障的母线序号，故障起始时间等。

3.4设置功能：通过汉字菜单提示用户可以设置或修改消谐启动门限电压、实时时钟、通信方式。

3.5通信功能：装置具有完善的通信功能，RS-232/485通信接口和通信速率可选。

3.6故障追忆功能：按时间顺序可追忆十六次接地故障和十六次谐振故障。

四、装置特点1．本产品选用微处理器为Intel公司的十六位单片机芯片80C196。

2．设置和调试等人机界面采用汉字菜单选项。

3．谐振波形和谐振有效值大小可直接显示，便于对发生的谐振进行分析。

4．设置了串行通讯接口RS-232C、RS-422和RS-485。

5．可循环记录16条谐振故障信息。

6．投运后，本机基本上不需要维护。

五、硬件结构装置总体构成如图1所示。

主要由CPU主板、信号转换和消谐板：显示键盘板、电源模块等组成，各板的功能如下：5.1 CPU主板：为本机的核心部分，完成数据采集、数据处理、消谐控制及与其它设备的通信。

5.2信号转换和消谐板：主要部件有电压互感器、可控硅及触发电路。

电压互感器用于完成母线零序电压到低电平小信号的转换，消谐部分是当系统发生谐振时，接受CPU命令，可控硅快速导通,将PT开口三角与消谐电阻连接，这时系统的铁磁谐振在这一强阻尼下快速消失，而后可控硅又恢复阻断状态。

5.3键盘显示板：由液晶显示电路、键盘电路、CPU接口电路等组成，该板做为人机对话接口，完成各种信息的中文显示及键盘命令的输入。

六、技术指标1、适用范围：3kV―66kV 系统2、适用谐振频率：高频、低频、工频谐振3、消谐路数：1~4路4、消谐时间：小于100ms5、电压测量精度：0.5%6、频率测量精度：±1Hz7、型号及功能配置表型号母线段数(最大) 消谐路数(最大) 跳闸功能通信功能报警功能PWX -50A 1 1 无有有PWX-50B 2 2 无有有PWX -50C 3 3 无有有PWX-50D 4 4 无有有WXZ196系列微机消谐装置1 概述WXZ196系列微机消谐装置是我公司针对电力部门和用户由于铁磁谐振而时常发生的电压互感器（PT）烧毁甚至爆炸的恶性事故，在广泛征求用户意见的基础上，新近研制生产的一种智能消谐装置。

目录一．概述1二功能介绍2三.工作原理图3四.用户安装调试说明（1） HY-XX2000A数字消谐装置前面板各按键及指示灯功能 5 （2）通电前检查 6 （3）通电检查 6 （4）菜单内容 7（5）具体操作方法 11五.主要通信规约0#通讯规约 13 1#通讯规约 15 2#通讯规约 16 3#通讯规约 17 8#通讯规约 18 18#通讯规约 19附录一.工作定值及通讯20附录二.装置的机箱尺寸图 21 附录三.装置的端子图 22一．概述我国3～66kV供电系统属小电流接地系统。

为了监视母线电压，通常装设三相五柱式或三台单相PT，并将其一次绕组接成星形，中性点直接接地。

当系统发生单相接地时，PT绕组电压发生了变化，从而使电压互感器的激磁阻抗急剧下降，且与系统的对地电容形成了并联电路，当电抗XL与容抗Xc处于匹配区时，便产生了谐振。

电力系统中发生铁磁谐振，产生谐振过电压，将严重危害电气设备绝缘及系统安全运行。

电力系统中铁磁谐振的消除，一直是在PT开口三角形处并接一电阻或灯泡来吸收谐振能量和躲过谐振点，这种方法虽能消除部分谐振，但多数情况下不能成功。

本装置采用在PT开口三角形输出端并接一双向可控硅，同时采用微处理器及其数据采集系统对取自开口三角的电压信号进行分析，经过计算后向可控硅发出指令。

当系统发生铁磁谐振时，PT开口三角形出现伴有不同频率成分的零序电压，装置根据不同频率，不同电压值自动识别并区分铁磁谐振与接地以及是分频谐振还是高频谐振，若为接地，则由信号继电器发出接地信号。

仅当电网中发生铁磁谐振时，可控硅才会导通，三角绕组被短接，铁磁谐振在强烈的阻尼作用下迅速消失，当谐振消失后，可控硅恢复到阻断状态。

该装置适用于3～66kV供电系统，自动消除系统铁磁谐振。

对于一次消谐的系统，二次配置该装置可起到辅助消谐作用，使系统的消谐功能更加完善。

二功能介绍●装置的特点：1．适用于6-35KV小接地系统。

2．装置核心部分采用总线内藏技术，工艺上使用SMT表贴生产技术，集成度高，抗干扰能力强，运行速度快（平均每条指令执行时间100ns左右）；同时配备专用计算机控制软件，可通过便携式电脑与装置通信口连接，对装置进行就地修改操作。
