数据流程图（DFD）数据流程图——描述数据流动、存储、处理的逻辑关系，也称为逻辑数据流程图，一般用DFD (Data Flow Diagram)表示。

一、数据流程图的基本成分数据流程图用到四个基本符号，即：外部实体、数据处理、数据流和数据存储。

现分别介绍如下：1、外部实体外部实体——指系统以外又与系统有联系的人或事物。

它表达该系统数据的外部来源和去处，例如：顾客、职工、供货单位等等。

外部实体也可以是另外一个信息系统。

一般用一个正方形，并在其左上角外边另加一个直角来表示外部实体，在正方形内写上这个外部实体的名称。

为了区分不同的外部实体，可以在正方形的左上角用一个字符表示。

在数据流程图中，为了减少线条的交叉，同一个外部实体可在一张数据流程图中出现多次，这时在该外部实体符号的右下角画小斜线，表示重复。

若重复的外部实体有多个，则相同的外部实体画数目相同的小斜线。

外部实体的表示如图6．1所示。

图6．1外部实体2．数据处理处理指对数据的逻辑处理，也就是数据的变换。

在数据流程图中，用带圆角的长方形表示处理，长方形分为三个部分，如图6．2所示。

图6．2 处理标识部分用来标别一个功能，一般用字符串表示，如P1、P1.1等等。

功能描述部分是必不可少的，它直接表达这个处理的逻辑功能。

一般用一个动词加一个作动词宾语的名词表示。

功能执行部分表示这个功能由谁来完成，可以是一个人，也可以是一个部门，也可以是某个计算机程序。

3．数据流数据流是指处理功能的输人或输出，用一个水平箭头或垂直箭头表示。

箭头指出数据的流动方向。

数据流可以是信件、票据，也可以是电话等。

一般说来，对每个数据流要加以简单的描述，使用户和系统设计员能够理解一个数据流的含义。

对数据流的描述写在箭头的上方，一些含义十分明确的数据流，也可以不加说明，如图6．3所示。

图6．3数据流4．数据存储数据存储表示数据保存的地方。

这里"地方"并不是指保存数据的物理地点或物理介质，而是指数据存储的逻辑描述。

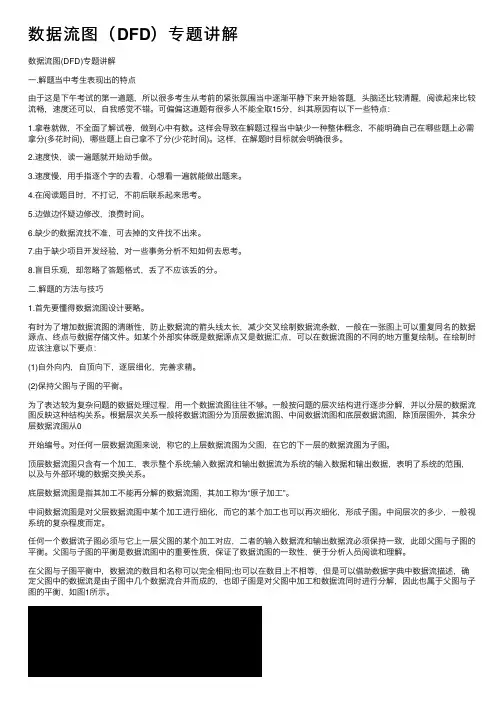

数据流图（DFD）专题讲解数据流图(DFD)专题讲解⼀.解题当中考⽣表现出的特点由于这是下午考试的第⼀道题，所以很多考⽣从考前的紧张氛围当中逐渐平静下来开始答题，头脑还⽐较清醒，阅读起来⽐较流畅，速度还可以，⾃我感觉不错。

可偏偏这道题有很多⼈不能全取15分，纠其原因有以下⼀些特点：1.拿卷就做，不全⾯了解试卷，做到⼼中有数。

这样会导致在解题过程当中缺少⼀种整体概念，不能明确⾃⼰在哪些题上必需拿分(多花时间)，哪些题上⾃⼰拿不了分(少花时间)。

这样，在解题时⽬标就会明确很多。

2.速度快，读⼀遍题就开始动⼿做。

3.速度慢，⽤⼿指逐个字的去看，⼼想看⼀遍就能做出题来。

4.在阅读题⽬时，不打记，不前后联系起来思考。

5.边做边怀疑边修改，浪费时间。

6.缺少的数据流找不准，可去掉的⽂件找不出来。

7.由于缺少项⽬开发经验，对⼀些事务分析不知如何去思考。

8.盲⽬乐观，却忽略了答题格式，丢了不应该丢的分。

⼆.解题的⽅法与技巧1.⾸先要懂得数据流图设计要略。

有时为了增加数据流图的清晰性，防⽌数据流的箭头线太长，减少交叉绘制数据流条数，⼀般在⼀张图上可以重复同名的数据源点、终点与数据存储⽂件。

如某个外部实体既是数据源点⼜是数据汇点，可以在数据流图的不同的地⽅重复绘制。

在绘制时应该注意以下要点：(1)⾃外向内，⾃顶向下，逐层细化，完善求精。

(2)保持⽗图与⼦图的平衡。

为了表达较为复杂问题的数据处理过程，⽤⼀个数据流图往往不够。

⼀般按问题的层次结构进⾏逐步分解，并以分层的数据流图反映这种结构关系。

根据层次关系⼀般将数据流图分为顶层数据流图、中间数据流图和底层数据流图，除顶层图外，其余分层数据流图从0开始编号。

对任何⼀层数据流图来说，称它的上层数据流图为⽗图，在它的下⼀层的数据流图为⼦图。

顶层数据流图只含有⼀个加⼯，表⽰整个系统;输⼊数据流和输出数据流为系统的输⼊数据和输出数据，表明了系统的范围，以及与外部环境的数据交换关系。

危险化学品安全生产风险监测预警系统建设指南内蒙古自治区应急管理厅编制时间：2019年10月目录第一章概述.............................. 错误!未定义书签。

第二章总体架构设计 ...................... 错误!未定义书签。

第三章业务架构设计 ...................... 错误!未定义书签。

3.1 动态监测 ......................... 错误!未定义书签。

3.1.1实时数据查询.................. 错误!未定义书签。

3.1.2联网状态分析.................. 错误!未定义书签。

3.2 风险研判 ......................... 错误!未定义书签。

3.2.1风险态势...................... 错误!未定义书签。

3.2.2重点研判...................... 错误!未定义书签。

3.3 风险预警 ......................... 错误!未定义书签。

3.3.1重大危险源风险预警............ 错误!未定义书签。

3.3.2区域风险预警.................. 错误!未定义书签。

3.3.3预警推送...................... 错误!未定义书签。

3.3.4预警反馈...................... 错误!未定义书签。

3.3.5预警状态评估.................. 错误!未定义书签。

3.4 在线巡查 ......................... 错误!未定义书签。

3.4.1数据接入巡查.................. 错误!未定义书签。

3.4.2设备状态分析.................. 错误!未定义书签。

3.4.3视频智能分析.................. 错误!未定义书签。

教务系统数据流程图绘制引言概述：教务系统是现代教育管理的重要工具，它能够高效地处理学生信息、教师信息、课程信息等各种教务数据。

数据流程图是一种图形化的表示方法，可以清晰地展示教务系统中各个数据之间的流动和处理过程。

本文将详细介绍教务系统数据流程图的绘制方法和步骤。

一、数据采集过程1.1 学生信息采集- 学生信息采集是教务系统中的第一步，包括学生基本信息、学籍信息、课程成绩等。

- 学生信息采集的方式多种多样，可以通过学生填写表格、教师录入、自动化系统等方式进行。

- 学生信息采集后，需要进行数据的验证和清洗，确保数据的准确性和完整性。

1.2 教师信息采集- 教师信息采集是教务系统中的重要环节，包括教师基本信息、教授课程信息、教学经验等。

- 教师信息采集可以通过教师自行填写表格、教务部门审核等方式进行。

- 教师信息采集后，需要进行数据的验证和清洗，确保数据的准确性和完整性。

1.3 课程信息采集- 课程信息采集是教务系统中的关键步骤，包括课程名称、课程编号、课程学分等。

- 课程信息采集可以通过教师填写表格、教务部门审核等方式进行。

- 课程信息采集后，需要进行数据的验证和清洗，确保数据的准确性和完整性。

二、数据处理过程2.1 数据存储- 教务系统中的数据存储是为了方便后续的数据处理和查询，常用的方式包括数据库存储、文件存储等。

- 数据存储需要设计合理的数据表结构，确保数据的一致性和完整性。

- 数据存储过程中需要进行数据的备份和恢复，以防数据丢失或者损坏。

2.2 数据分析- 数据分析是教务系统中的重要环节，可以通过统计学方法和数据挖掘技术对教务数据进行分析和挖掘。

- 数据分析可以匡助教务部门了解学生的学习情况、教师的教学质量等，为决策提供依据。

- 数据分析结果可以通过报表、图表等形式进行展示，以便于理解和使用。

2.3 数据查询- 数据查询是教务系统中常用的功能，可以通过学生、教师、课程等多种维度进行查询。

- 数据查询可以通过关键字搜索、条件筛选等方式进行，以获取所需的数据。

中兴交换机数据配置流程图1.确定交换机管理vlan，本例子为vlan1002.确定用户vlan，本例子所有用户vlan为vlan23.确定用户vlan与端口的对应情况，本例子的所有用户端口都为vlan24.确定交换机管理地址，本例子为172.32.240.254/245.确定交换机主机名,本例子为zte6.确定交换机上行口,本例子为1口7.确定远程登陆交换机的用户名和密码,本例为zte与zte，enable密码为zte8.确定交换机的缺省网关，本例为172.32.240.19.确定snmp团体属性子串，本例为zte10.确定snmp网管服务器地址，本例为10.40.92.105通过串口登陆交换机1.将交换机包装箱里的串口线(一头为RS232口，一头为RJ45)的RJ45口连接到中兴交换机前面板的console口2.串口线的RS232口连接到PC的串口3.打开PC的超级终端，COM端口属性请点击“还原为默认值”。

中兴交换机的COM属性为：每秒位数9600，数据位8，奇偶校验位无，停止位为1，数据流控制为无4.设置完毕敲回车连接5.输入用户名admin，密码zhongxing,再输入enable后回车，再输入密码zhongxing后进入全局配置模式，提示为zte(cfg)#。

中兴交换机缺省用户名和密码为admin和zhongxing,enable密码为zhongxing设置主机名zte(cfg)#hostname zte远程登陆设置zte(cfg)#create user zte //远程登录用户名zte(cfg)#loginpass zte //远程登录密码zte(cfg)#adminpass zte //enable密码端口协商配置一般需要将上行口配置成强制100M或者1000M全双工模式，对端设备也需要这么配置，此时如果端口起不来，可尝试更改回自适应模式zte(cfg)#set port 1 duplex full //上行口配置为强制全双工zte(cfg)#set port 1 speed 100 //上行口配置为强制100M(可选)zte(cfg)#set port 1 auto enable //上行口配置更改为自适应配置vlanzte(cfg)#set vlan 2 enable //创建vlan2zte(cfg)#set vlan 100 enable //创建vlan100上行端口vlan配置本系列的交换机端口模式为混合模式，上行口一般配置为tag方式zte(cfg)#set vlan 100 add port 1 tag //将交换机管理vlan100绑定到上行口，以tag方式zte(cfg)#set vlan 2 add port 1 tag //将用户vlan2绑定到上行端口，以tag方式用户端口vlan配置用户端口一般以untag方式绑定到指定的vlan，这时候需要配置端口的pvid，该pvid与用户端口所绑定的vlan id一致zte(cfg)#set vlan 2 add port 2-24 untag //将用户vlan2绑定到用户端口zte(cfg)#set port 2-24 pvid 2 //配置用户端口的pvid交换机管理IP配置zte(cfg-router)#config router //进入交换机三层配置模式zte(cfg-router)#set ipport 0 ipaddress 172.32.240.254 255.255.255.0//配置管理IPzte(cfg-router)#set ipport 0 vlan 100 //将管理IP绑定到管理vlan100 zte(cfg-router)#set ipport 0 enable //启用该管理zte(cfg-router)#iproute 0.0.0.0 0.0.0.0 172.32.240.1 //配置缺省路由zte(cfg-router)#exit //退出三层配置模式Snmp属性配置说明：配置团体属性时private表示相应的字串有读写权限，public 则只有只有读权限zte(cfg)#config snmp //进入交换机snmp配置模式zte(cfg-snmp)#create community zte private //创建团体字串，配置为private，表示该子串zte有读写权限zte(cfg-snmp)#create view zteview //创建视图zte(cfg-snmp)#set community zte view AllView //将团体字串与视图对应起来zte(cfg-snmp)#set traphost 10.40.92.105 zte //trap信息上告网管服务器zte(cfg-snmp)#exit //退出snmp配置模式端口隔离配置zte(cfg)#set pvlan session 1 add promiscuous-port 1 //上行口1配置为共享端口zte(cfg)#set pvlan session 1 add isolated-port 2-24 //用户端口配置为隔离端口二层组播配置zte(cfg)#set igmp snooping enable //启用igmpzte(cfg)#set igmp snooping add vlan 2 //设置igmp监听的vlan为用户vlan用户端口速率限制zte(cfg)#set port 2-24 bandwidth egress on rate 1000 //设置用户端口的下行速率为1M，以1k为单位用户端口广播包限制zte(cfg)# set port 2-24 bandwidth ingress on rate 500 //配置上行广播包速率zte(cfg)# set port 2-24 ingess_limit_mode broadcast //设置上行速率限制模式为广播包用户端口mac学习限制zte(cfg)#set port 2-24 macaddress 1 //限制用户端口的mac地址学习数量为1个配置端口描述zte(cfg)#set port 1 description uplink-to-XXX //端口注释Vlan描述zte(cfg)#create vlan 100 name guanli //vlan描述保存交换机数据配置zte(cfg)#save //保存交换机数据配置zte(cfg)#exit //退出交换机。

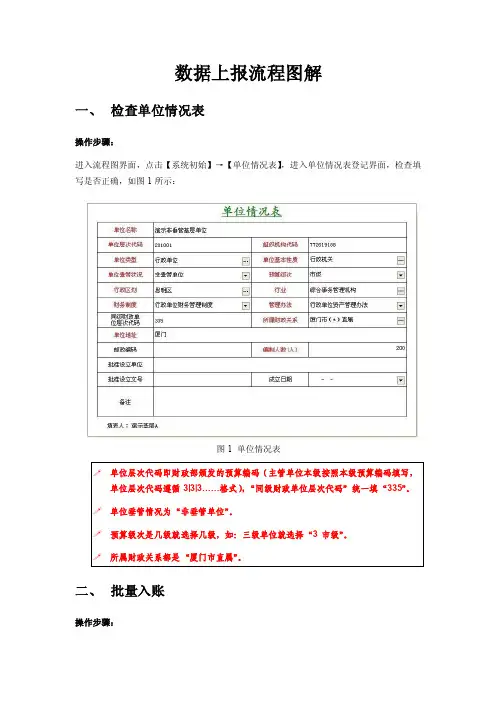

数据上报流程图解一、检查单位情况表操作步骤：进入流程图界面，点击【系统初始】→【单位情况表】，进入单位情况表登记界面，检查填写是否正确，如图1所示：图1 单位情况表二、批量入账操作步骤：①进入流程图界面，点击【系统功能】→【批量入账】，进入批量入账的操作界面，默认“单据状态”在“未确认”复选框，如错误！未找到引用源。
