常用电动门接线

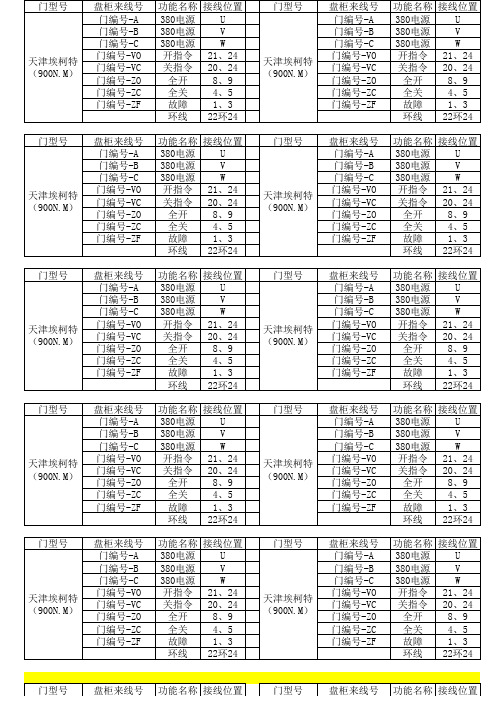

西博思（经济型）：X3.1：3接OD-,CD-；4接CD+；5接OD+；X3.2：18和19短接；X2：1、2接OP+/OP-；5、6接CP+/CP-;19、20接F+/F-西博思（专业型）：此种型号一般用于调节阀X3.1：1接P+2接P-X3.2：14接O+15接O-没有故障信号可接，如果要接紧急停的话，QCD+接3号端子，QCD-接7号端子，18号端子与20号端子短接（这个一般是不接的）EMG系列（开关型）：1和21短接；20接ODb/CDb3 接CDa;4 接ODa5接CP-/OP-/F-;7 接CP+;9 接OP+;10接F+；电子间：b是公共线EMG系列（调节型）1和21短接，2和20短接；22接O+；23接P+；24接O-/P-（0V）；5接F-；10接F+；RA系列（开关型）：5跟34短接（自保持），4跟36短接；5接CD-/OD-；35接OD+；33接CD+；6和7分别接CP+/CP-；8和9分别接OP+/OP-；42和43分别接F+/F-；RA系列（调节型）：5跟39短接（自保持），4跟41短接；26接O+；27接O-；22接P+；23接P-；42和43分别接F+/F-；RJ系列（开关型）：5跟25短接，6跟24短接；6接CD-/OD-；7接OD+；8接CD+；9跟11短接，10跟12短接；9和10分别接F+/F-；17和18分别接CP+/CP-；19和20分别接OP+/OP-；RJ系列（调节型）：3接O+；4接O-；1接P+；2接P-；9跟11短接，10跟12短接；9和10分别接F+/F-；ROTORK系列（开关门）4跟36，5跟34短接（如果要点动的话，5不要与34短接，指令公共端接5）；5接CD-/OD-；33接CD+；35接OD+；42、43接F+、F-；6、7接CP+、CP-；8、9接OP+、OP-；22接P+；23接P-；如果需要远方或就地信号，接10、11或12、13，但调试时需要修改S3 或S4设置。

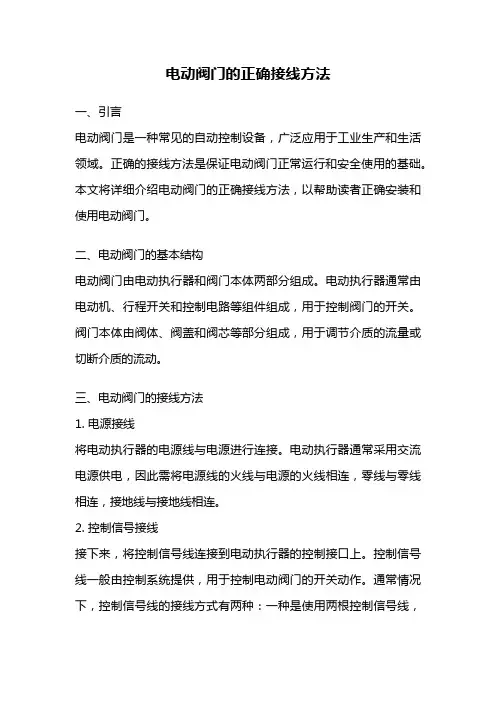

电动阀门的正确接线方法一、引言电动阀门是一种常见的自动控制设备，广泛应用于工业生产和生活领域。

正确的接线方法是保证电动阀门正常运行和安全使用的基础。

本文将详细介绍电动阀门的正确接线方法，以帮助读者正确安装和使用电动阀门。

二、电动阀门的基本结构电动阀门由电动执行器和阀门本体两部分组成。

电动执行器通常由电动机、行程开关和控制电路等组件组成，用于控制阀门的开关。

阀门本体由阀体、阀盖和阀芯等部分组成，用于调节介质的流量或切断介质的流动。

三、电动阀门的接线方法1. 电源接线将电动执行器的电源线与电源进行连接。

电动执行器通常采用交流电源供电，因此需将电源线的火线与电源的火线相连，零线与零线相连，接地线与接地线相连。

2. 控制信号接线接下来，将控制信号线连接到电动执行器的控制接口上。

控制信号线一般由控制系统提供，用于控制电动阀门的开关动作。

通常情况下，控制信号线的接线方式有两种：一种是使用两根控制信号线，分别连接到电动执行器的正转和反转接口上；另一种是使用一根控制信号线，通过控制系统的开关信号来实现正转和反转的切换。

3. 行程开关接线行程开关是电动阀门的保护装置，用于检测阀门的开关位置，并传递信号给控制系统。

行程开关通常由上限位开关和下限位开关组成。

将行程开关的接线端子与电动执行器上的行程开关接口相对应连接，确保行程开关能够准确检测阀门的开关位置。

4. 地线接线为了确保电动阀门的安全运行，需要将电动执行器的金属外壳与接地线相连，以防止因外壳带电而导致的安全事故。

四、电动阀门的接线注意事项1. 接线前，务必先切断电源，确保安全操作。

2. 在接线过程中，要注意区分电源线和控制信号线，避免接错。

3. 接线端子要牢固可靠，确保电路连接良好。

4. 行程开关的接线要准确无误，以免误导控制系统。

5. 接地线的接线端子要牢固可靠，确保接地效果良好。

五、总结电动阀门的正确接线方法是保证电动阀门正常运行和安全使用的关键。

正确接线可以有效避免因接线错误导致的故障和安全问题。

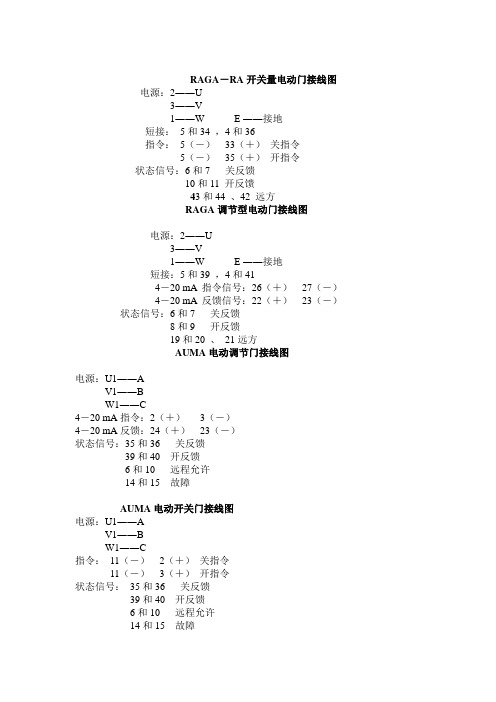

RAGA－RA开关量电动门接线图电源：2――U3――V1――W E ――接地短接：5和34 ，4和36指令：5（－）33（＋）关指令5（－）35（＋）开指令状态信号：6和7 关反馈10和11 开反馈43和44 、42 远方RAGA调节型电动门接线图电源：2――U3――V1――W E ――接地短接：5和39 ，4和414－20 mA 指令信号：26（＋）27（－）4－20 mA 反馈信号：22（＋）23（－）状态信号：6和7 关反馈8和9 开反馈19和20 、21远方AUMA电动调节门接线图电源：U1――AV1――BW1――C4－20 mA指令：2（＋）3（－）4－20 mA反馈：24（＋）23（－）状态信号：35和36 关反馈39和40 开反馈6和10 远程允许14和15 故障AUMA电动开关门接线图电源：U1――AV1――BW1――C指令：11（－）2（＋）关指令11（－）3（＋）开指令状态信号：35和36 关反馈39和40 开反馈6和10 远程允许14和15 故障ROTORK－A 开关量电动门接线图电源：1――L13――L22――L3 E――接地指令：35和36 开指令35和37 关指令38和39 停指令状态信号：6和7 关反馈15和16 开反馈24和25 开力矩26和27 关力矩40和42 远方允许ROTORK－IQ 开关量电动门接线图电源：1――L13――L22――L3 E――接地指令：40和35 开指令40和33 关指令40和34 停指令状态信号：6和7 关反馈8和9 开反馈39和41 远方允许ROTORK－M 调节型电动门接线图电源：2――U3――V1――W E――接地短接：5和374－20 mA指令：22（＋）13（－）4－20 mA反馈：32（＋）23（－）状态信号：6和7 关反馈15和16 开反馈ROTORK－IQM 调节型电动门接线图电源：2――U3――V1――W E――接地短接：5和39 ，4和414－20 mA指令：26（＋）27（－）4－20 mA反馈：22（＋）23（－）状态信号：6和7 关反馈8和9 开反馈常州一体化电动阀门电源：U V W PE指令：7（－）8（＋）关指令7（－）9（＋）开指令7（－）10（＋）停指令短接：16和17状态信号：12和14 关反馈12和13 开反馈15和16 过力矩4和6 远方允许法国BERNARD一体化电动门接线图指令: 33和35 关指令33和36状态信号：52和53 关反馈50和51 开反馈56和57 过力矩54和55 远方允许163天津瑞基调节电动门指令：35和34关36和34开39和34停73和72阀位反馈70和71模拟量指令11和12开反馈9和10关反馈。

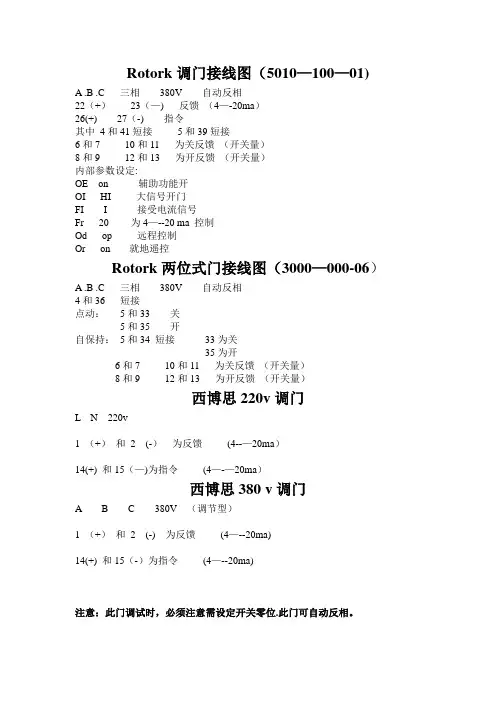

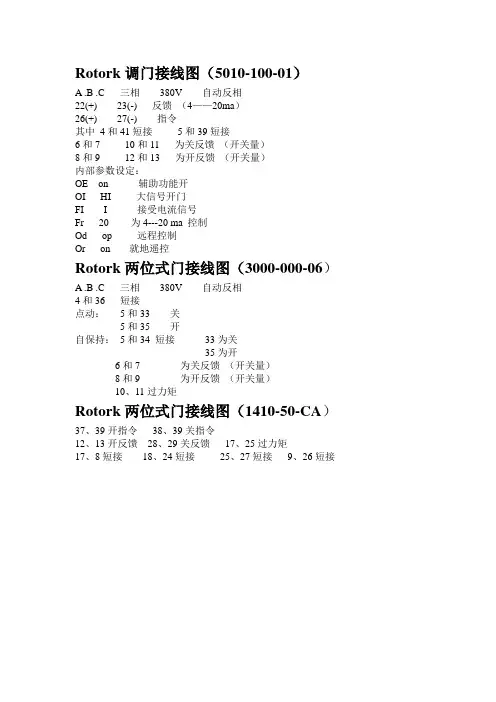

Rotork调门接线图（5010-100-01）A .B .C 三相380V 自动反相22(+) 23(-) 反馈（4——20ma）26(+) 27(-) 指令其中4和41短接5和39短接6和7 10和11 为关反馈（开关量）8和9 12和13 为开反馈（开关量）内部参数设定：OE on 辅助功能开OI HI 大信号开门FI I 接受电流信号Fr 20 为4---20 ma 控制Od op 远程控制Or on 就地遥控Rotork两位式门接线图（3000-000-06）A .B .C 三相380V 自动反相4和36 短接点动：5和33 关5和35 开自保持：5和34 短接33为关35为开6和7 为关反馈（开关量）8和9 为开反馈（开关量）10、11过力矩Rotork两位式门接线图（1410-50-CA）37、39开指令38、39关指令12、13开反馈28、29关反馈17、25过力矩17、8短接18、24短接25、27短接9、26短接SIPOS5 220v调门L N 220v1和2 为反馈(4---20ma)14和15为指令(4---20ma)SIPOS5 380 v调门A B C 380V1和2 为反馈(4---20mA)14和15 为指令(4---20mA)（或者是11、12指令7、8反馈）注意：此门调试时，必须注意需设定开关零位。

此门可自动反相。

SIPOS5 两位式门380V AC 经济型1、3开指令1、2关指令1、3停指令28、29开反馈32、33关反馈40、41过力矩报警44、45 远方允许型号48、49电机过热报警7、8模拟量输出5、6必须短接，否则远方无法操作上海厂供一体化仿ROTORK阀门（上海自动化仪表十一厂1410－50－CA）点动操作：39和37 开39和38 关自保持操作：36与39短接37 开36与39短接38 关32(+) 23（-）为（4---20ma）反馈12和13为开反馈(开关量)28和29 为关反馈(开关量)41和42为故障反馈注意：此门不自动反相（假设门不动，需要换相）AUMA一体化电动门指令：11位公用芯2为开3为关反馈：39和40 为开35和36为关内部图解如下：远程用自保持行程开力矩开就地自保持故障行程关力矩关AUMA调门：2、3指令23、24反馈35、36数字量关反馈39、40数字量开反馈2AS30—LK型电动装置10、23、12电源7、8反馈2、4 开指令4、3关指令BERNARD两位式电动门L1L2L3电源36、33开指令35、33关指令50、51开反馈52、53关反馈54、55过力矩BERNARD调门70、71指令71、72反馈50、51全开反馈52、53全关反馈54、55过力矩SAILTOR调门3、4指令1、2反馈9、10短接19、20短接9、19电源SAILTOR两位式门9、10短接19、20短接9、19电源6、7开指令5、6关指令11、12开反馈13、14关反馈15、16过力矩扬州防西门子阀门－LK系列单插座的：22、23、24电源指令：公共芯 4 开指令3 关指令219、20短接自保持反馈：5、6关反馈17、18开反馈双插座的：6点插座：1、2、3电源6接N （必须）24点插座：指令－4公共芯2 关3开1停反馈：7、8关反馈19、20开反馈13 、14 模拟量反馈（自己供电）仪表参数的计算当前的压力值：I=4+(20-4)/量程×当前值仪表的允许误差=（仪表的上限-仪表的下限）/100×准确度等级仪表的变差=︱仪表的误差下限-仪表的误差下限︱仪表的当前差压值p=（当前ma值-4）/（20-4）×量程铜电阻的温度系数是4.28×0. 001 Rt=R0【1+温度系数（t-t0）】铂电阻的温度系数是3.98×0.001 Rt=R0【1+温度系数（t-t0）】求标准表的量程=被校表的测量上限×4/3标准表的准确度等级=1/3被校表的精确度×（被校表的上限/标准表的上限）热力学温度T=t+273.15k摄氏度与华氏度的转换：华氏度=9/5t+32摄氏度=5/9（华氏度-32）。

EMG开关量的电动执行机构接线图380V电机电源接线端子：2,4,8和接地线1和21短接+ 3和20 —关指令+ 4和20 —开指令-5和7 关到位反馈-5和9 开到位反馈-5和11故障信号公共芯接负EMG调节型的电动执行机构接线图（im005）380V电机电源接线端子：2,4,6和接地线17和20 短接16和21 短接23和24 4～20毫安的反馈信号23接＋25和26 4～20毫安的指令信号25接＋5和6 关到位反馈5和7 开到位反馈13和15故障信号公共芯接负RA1代开关量的电动执行机构4和36 短接5和34 短接6和7 关到位反馈10和11 开到位反馈5和33 关指令5和35 开指令42和43 故障信号公共芯接负EMG不带液晶显示的调节性的电动执行机构(DMC005) 380V 电机电源接线端子: 2,4,8 和接地线短接线: 1和212和2023和24 4~20毫安的反馈信号23 接+22和24 4~20毫安的指令信号22 接+5和7 关到位反馈5和9 开到位反馈5和11 故障信号公共芯接负EMG不带液晶显示的调节性的电动执行机构(DMC005)380V 电机电源接线端子: 2,4,8 和接地线短接线: 1和212和2023和24 4~20毫安的反馈信号23 接+22和24 4~20毫安的指令信号22 接+EMG带显示的开关量的电动执行机构接线图380V电机电源接线端子：2,4,6和接地线1和21短接3和20 关指令4和20 开指令23和24 4～20毫安的反馈信号23接＋5和6 关到位反馈5和7 开到位反馈13和15故障信号RA开关量的电动执行机构4和36 短接5和34 短接6和7 关到位反馈10和11 开到位反馈5和33 关指令5和35 开指令42和43 故障信号RA调试说明H01 关闭方向选择项0 顺时针H02 远控优先选择项0 关闭优先H03 就地控制选择项 1 保持H04 关闭限位保护选择项 1 保护H05 关闭过矩保护值选择项在40％～120％之间选择一般为65％H06 打开过矩保护值选择项在40％～120％之间选择一般为65％H07 ESD选择项 2 不动作H08 关闭限位点确认项H09 打开限位点确认项H10 当前转矩显示项注：当方式钮处于“就地”位置时，同时按下＋键和下键，电动装置执行“连续开”动作，同时按下－和确认键，电动装置执行“连续关”动作。

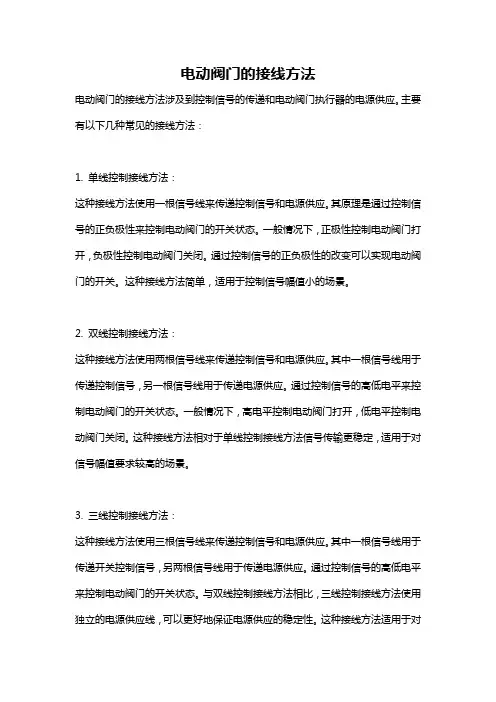

电动阀门的接线方法
电动阀门的接线方法涉及到控制信号的传递和电动阀门执行器的电源供应。

主要有以下几种常见的接线方法：
1. 单线控制接线方法：
这种接线方法使用一根信号线来传递控制信号和电源供应。

其原理是通过控制信号的正负极性来控制电动阀门的开关状态。

一般情况下，正极性控制电动阀门打开，负极性控制电动阀门关闭。

通过控制信号的正负极性的改变可以实现电动阀门的开关。

这种接线方法简单，适用于控制信号幅值小的场景。

2. 双线控制接线方法：
这种接线方法使用两根信号线来传递控制信号和电源供应。

其中一根信号线用于传递控制信号，另一根信号线用于传递电源供应。

通过控制信号的高低电平来控制电动阀门的开关状态。

一般情况下，高电平控制电动阀门打开，低电平控制电动阀门关闭。

这种接线方法相对于单线控制接线方法信号传输更稳定，适用于对信号幅值要求较高的场景。

3. 三线控制接线方法：
这种接线方法使用三根信号线来传递控制信号和电源供应。

其中一根信号线用于传递开关控制信号，另两根信号线用于传递电源供应。

通过控制信号的高低电平来控制电动阀门的开关状态。

与双线控制接线方法相比，三线控制接线方法使用独立的电源供应线，可以更好地保证电源供应的稳定性。

这种接线方法适用于对
供电要求更高的场景。

以上是三种常见的电动阀门接线方法，具体选择应根据实际应用需求、控制信号的特点以及系统的可靠性要求进行选择和设计。

此外，在实际接线过程中，还需要注意接线的正确性、信号线的屏蔽处理、电源的稳定性等因素，以确保电动阀门能够正常工作。

一般电动门接线图（DZW）：A2~A21 A4~A12 A8~A22 A6~A42.A41B7.B8—关状态B11.B12—开状态D5—D7—A2 D6—D8—A25LK电动门接线图：2~关指令(黄) 3~开指令(红) 4~公用线(兰.绿)5．6—关状态17.18—开状态L1.L2.L3. 22.23.24电源A.B.C扬州西门子电动门接线图：X1: 2—4—6—8—10—23(X2) 9—16 5—127—11~A253~A22 13~A41.A42 17~A12X2: 24~A21 电源: 17 19 213.4—关状态7.8—开状态扬州西门子调节门（24芯）：15+ 16-- L1-L2-L3 13+ 14- 反馈23+ 24- 电源上仪电动门：十一厂14100电源：L1-1、L2-2、L3-3K-37、 G-38、公用-39、自保持-(36、39)反馈：K-12（+）、13（-）；G-28（+）、29（-）上海之自动十一厂A5100－0005公用33关35开 6..7关反馈8..9开反馈5和34短接4和36短接44和43故障SIPOS调节门：电源：L1–火线、N–零线指令：AO–14（+）、15（-）反馈：AI–1（+）、2(-)SIPOS经济型电源 X1 - L1-L2-L3 X2- 1-2 开反馈 5-6 关反馈X3.1 - 3 公用 4 关 5 开 6停X3.2 – 18-19 短接 13-14 故障SIPOS经济型1公用 2关 3开 28..29开反馈 32..33关反馈Limitoroue电源 - L1-L2-L3指令 28+ 39- 反馈 46+ 45-天津伯纳德电源 19-N 20-A指令 70+ 71- 反馈 72+ 73-天津伯纳德执行器电源 13-N 14-A 指令 1+ 2-反馈 3+ 4- 奥玛11公用 2关 3开 35..36关反馈 39..40开反馈14..15故障Limitorque13公用 7开 5关 3..4开反馈 1..2关反馈 8和14短接18和19故障SMART13公用 11开 12关17..18开反馈 15..16关反馈 13和14短接自保持。

电动门接线(仅供参考叶晖)弗瑞格斯：开关型—开指令（28，40）关指令（26，40）开反馈（6，7）关反馈（4，5）故障（8，9）短接（21，41）调节型—指令（+34，-35）反馈（+36，-37）短接（41，21）（40，30）上海奥托克：开关型—开指令（34，35）关指令（5，33）开反馈（8，9）关反馈（6，7）故障（42，43）短接（4，36）短接（5，34）调节型—指令（+26，-27）反馈（+22，-23）短接（4，36）（5，39）故障（42，43）ROTORK：开关型—开指令（34，35）关指令（5，33）开反馈（8，9）关反馈（6，7）故障（42，43）短接（4，36）短接（5，34）调节型—指令（+26，-27）反馈（+22，-23）短接（4，41）（5，39）故障（42，43）TKTQ—（开关指令模拟反馈）接线开指令（3，4）关指令（3，5）反馈A1,A2IKJQ—调节型—指令1*2端子（+1，-2）反馈1*7端子（+5，-6）上自仪（多回转）：开关型—开指令（39，37）关指令（39，38）开反馈（15，16）关反馈（6，7）故障（41，42）上自仪（电动门）：开关型—开指令（7，9）关指令（7，8）开反馈（12，14）关反馈（15，17）故障（42，43）施耐德：开关型—开指令(7，9) 关指令(7，8)开反馈(12，14) 关反馈(15，17) 故障(27，28) 调节型—指令(31，32) 反馈(29，30) 故障(27，28)奥玛：开关型—开指令（11，3）关指令（11，2）开反馈（6，8）关反馈（6，7）重庆川仪：开关型—开指令（11，12）关指令（13，14）开反馈（7，8）关反馈（9，10）故障（4，5）短接（11，21）短接（13，23）重庆川仪端子详解（1，2，3）预备操作；（4，5，6）组报警；（7，8，9，10）反馈；（11，12，13，14）指令；（15，16）远程/自动；（17，18）备用；（19，20）24VDC; (21,22,23,24)24VDC输出；（25，26，27）开过力矩；（28，29，30）关过力矩；（31，32）预置中间位；（33，34）4-20mA输入；（35，36）4-20mA输出。
