11411采地质说明书

三义煤义同心煤矿1101首采工作面回采作业规程工作面名称： 1101首采工作面编制：审核：二0 一一年十二月目录附图1、《1101首采工作面采区平面图》（编号：C－109-1）2、《综合地层柱状图》本规程编制依据1、《煤矿安全规程》(2010年版)及相关法律法规。

2、《1101首采工作面回采地质说明书》。

3、《煤矿工人技术操作规程》(1996年版)。

第一章工作面概况第一节工作面位置及相邻关系一、工作面位置1、1101首采工作面是k1煤层对拉工作面，井下位于整个采区南东30＃。

地表位于大槽一带。

工作面标高900m-1000m。

地面标高1150m-1240m。

二、工作面基本参数表1-1-1 工作面基本参数表三、储量计算表1-1-2 储量计算表四、工作面平面布置见采区平面图。

五、工作面巷道特征见图第二节工作面地质条件一、煤层情况本区煤为半亮～暗淡型煤，具不规则条带块状及粉末状构造。

矿区含煤地层为二叠系上统吴家坪组第一段（P2W1），含煤岩系的岩性及岩性组合、厚度、产出形态特征较稳定，变化不大。

K1煤层呈层状或似层状产出，结构简单，一般没有夹矸，属简单结构煤层。

倾角36°左右，煤厚0.26～0.5m，平均0.34m，厚度较稳定。

煤层顶部为黑色炭质页岩，厚度约0.2m。

煤层底部为含铁铝土岩或铝质泥岩，厚度1m 左右。

三、煤层顶底板岩性K1煤层顶板为Ⅰ类顶板。

顶板；为黑色炭质页岩（伪顶），厚度约0.2m，炭质页岩中时含灰岩或泥灰岩透镜体。

直接顶：为中厚层状灰岩，完整坚硬，稳定性好，较大面积悬空，亦不会垮落，甚至要强制放顶。

底板；为含铁铝土岩或铝质泥岩，厚度1m左右，有时见煤层之下有厚度小于0.2m的黑色炭质页岩。

四、水文地质及防治措施该区域水文地质条件中等，矿区无常年性地表水体。

矿区及外围受地貌条件所限，地表汇水面积不大，即使暴雨也难成洪流，不会对矿井造成洪水灾害。

矿区内多年开采形成的采空区积水是矿井主要充水因素之一。

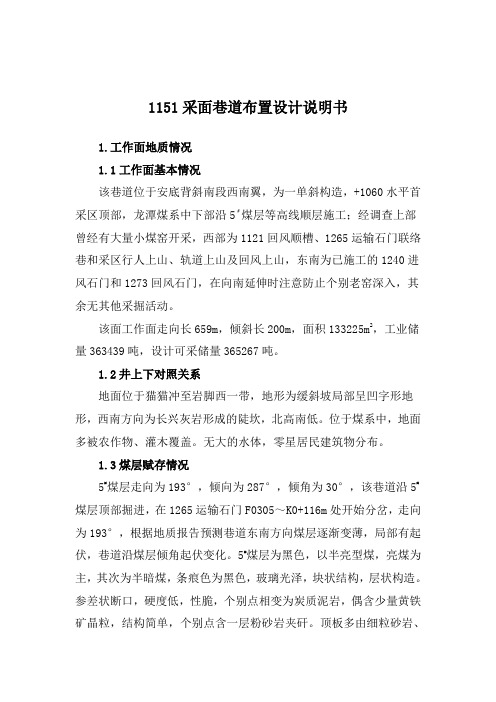

1151采面巷道布置设计说明书1.工作面地质情况1.1工作面基本情况该巷道位于安底背斜南段西南翼，为一单斜构造，+1060水平首采区顶部，龙潭煤系中下部沿5﹟煤层等高线顺层施工；经调查上部曾经有大量小煤窑开采，西部为1121回风顺槽、1265运输石门联络巷和采区行人上山、轨道上山及回风上山，东南为已施工的1240进风石门和1273回风石门，在向南延伸时注意防止个别老窑深入，其余无其他采掘活动。

该面工作面走向长659m，倾斜长200m，面积133225m2，工业储量363439吨，设计可采储量365267吨。

1.2井上下对照关系地面位于猫猫冲至岩脚西一带，地形为缓斜坡局部呈凹字形地形，西南方向为长兴灰岩形成的陡坎，北高南低。

位于煤系中，地面多被农作物、灌木覆盖。

无大的水体，零星居民建筑物分布。

1.3煤层赋存情况5#煤层走向为193°，倾向为287°，倾角为30°，该巷道沿5#煤层顶部掘进，在1265运输石门F0305～K0+116m处开始分岔，走向为193°，根据地质报告预测巷道东南方向煤层逐渐变薄，局部有起伏，巷道沿煤层倾角起伏变化。

5#煤层为黑色，以半亮型煤，亮煤为主，其次为半暗煤，条痕色为黑色，玻璃光泽，块状结构，层状构造。

参差状断口，硬度低，性脆，个别点相变为炭质泥岩，偶含少量黄铁矿晶粒，结构简单，个别点含一层粉砂岩夹矸。

顶板多由细粒砂岩、粉砂岩组成，个别工程点为粉砂岩、砂质泥岩，底板为细粒砂岩，个别点为砂质泥岩、泥岩。

该煤层属于较稳定的大部可采煤层，可采率85.71%。

硬度系数f=0.5～2，上距3#下煤层5.75～14.02m，平均8.59m。

煤厚0～3.70m，平均1.76m。

2#煤层灰分10.05%～26.17%，平均18.77%；硫分0.46%～1.63%，平均0.95%，属低中灰分低硫煤。

1.4煤层顶底板情况老顶：粉砂质泥岩、粉砂岩；灰色中厚层状粉砂质泥岩，偶含黄铁矿晶粒，间夹粉砂岩条带；厚度5.6m。

10121工作面回采地质说明书编制：王静主任：分管副总：总工程师：2011年3月1日一、概况1、工作面概况10121工作面布置在采一区1580轨道石门以东，为我矿12#煤层首采工作面，走向长约540m,工作面倾斜长约198m,该面预计在2012年4月下旬开始回采；工作面上限标高为+1582m，下限标高为+1491m。

2、对应地表情况及地面位置地势沿煤层走向上为东高西低，地表为构造剥蚀山地地貌，发育单面山、脊状山，山岭走向与地层走向一致，属于中等切割的中山地形。

该面对应地表为大山，无重要建筑物及民房，局部地段有农田，埋深300-591m，回采过后，在埋深浅的地段,可能会导致地表山体开裂等地质灾害，因此，须要对10121工作面回采后对地面的影响进行地质灾害评估。

3、工作面周围采掘情况该工作面自西向东分别布置有焦炭沟、金竹凹、罗汉松等地方小煤矿，其开采情况如下：3.1焦炭沟：焦炭沟煤矿位于10121回风巷160m---480m之间，主要是开采3#、5#、9#、12#煤层，最低开采标高不详细，现系统已关闭，根据已揭露的12#煤层资料分析,对10121工作面回采不会构成影响。

3.2 金竹凹：金竹凹煤矿位于10121回风巷480m---600m之间，主采3#、5#、9#、11#、12#煤层，12#煤层的最低开采标高在1602m，通过对12#煤层的系统进行调查，曾在该矿12#煤层运输巷观测到我矿10121回风巷联络巷所打锚索，巷道布置是往东，长度约150m,该矿12#煤层开采不会对10121工作面回采造成大的威胁，但是，在雨季期间，不排除该矿涌水从打锚索处排出，因此，10121工作面在雨季回采期间，下出口必须安设好不小于200 m³/h的排水泵及相应的排水管路。

3.3罗汉松：罗汉松煤矿位于10121回风巷设计之外，主采17+18#煤层，开采标高已探清，距10121工作面较远。

二、煤层概况1、煤层顶底板情况直接顶：深灰色泥质粉砂岩，在局部地段为深灰色粉砂质泥岩，岩性较软弱，易判别，厚度在1.5m−3m；老顶：灰色细砂岩，岩性坚硬，厚度8m−15m。

普定县兴源煤矿首采区地质说明书二O一一年五月一日通知书因矿井急需编制首采区设计，地质人员需在三个月之内提供首采区地质说明书。

特此通知通知工程师签字：年月日接到通知地质人员签字：年月日首采地质说明书一、采区范围井田划分为二个水平，三个采区。

三条井筒掘到+1510m标高后掘进井底车场、绕道、水泵房、中央变电所、主、副水仓，再掘进+1510石门依次揭穿14#、13#、12#煤层，沿12#煤层布置运输大巷，再沿走向布置运输巷、回风巷、联络巷形成通风、运输系统。

首采工作面布置在12号煤层中，条带式开采，首采面己布置完成，首采区走向长1400米，倾斜长102米，倾角23度，开采12#、13#、14#煤层，先开采上分层12#煤层。

二、相邻采区实际揭露地质水文地质概况采区内水系不发育，无大的地表水体。

该区地表主要为大气降水。

故地表水对矿山的采掘活动没有大的影响。

但受开采、地下采空区塌陷带及裂隙带影响，暴雨季节，地表水流将通过长兴组（P3c）向地下矿井充水，从而成为地下矿井间接充水水源，开采中应引起重视，特别是暴雨季节。

根据矿区周边现已停采老硐涌水量的调查，在整个开采过程中未出现矿坑突水、淹井等现象，但矿坑内有少量积水。

其中，坑道内裂隙较发育地段的涌水量相应较大，而上山坑道积水多被下山坑道袭夺，一般处于干燥状态。

下山坑道常有积水，对矿山建设来说矿床排水是开采中的主要问题，故应注意随着开采范围的扩大和开采深度的深，矿坑内的涌水量会逐渐增大。

三、勘探钻孔情况首采区范围内控制钻孔每200米一个，钻孔见煤稳定，煤层厚度变化小，钻孔内遇到煤层时无裂隙水。

四、地质构造1、区域地质概况区域地层出露有二叠系（P）、三叠系（T）、第四系（Q）。

区域地层见表1-3-1。

表1-4-1 区域地层简表系统组(群) 地层代号及接触关系厚度（m）矿产第四系Q 0～10 三叠系下统大冶组T1d 480～550二叠系上统大隆组P3d 8～25长兴组P3c 27～75龙潭组P3l300～500 煤玄武岩Pβ未见底2、矿区地质特征及煤层特征（一）地层区内出露地层有二叠系峨眉山玄武岩（P3β）、龙潭组（P3l）、长兴组+大隆组（P3c+d）、三叠系大冶组（T1d）、及第四系（Q）。

织金县苦李树煤矿一采区地质说明书编制单位：技术科2011年5月13日一采区地质说明书第一章井田概况第一节矿区位置与交通苦李树煤矿位于贵州省织金县三塘镇，煤矿距织金县城约50km，距三塘镇约18km，距贵-昆铁路六枝火车站约98km，距在建中黄-织铁路织金火车站约40km，苦李树煤矿有简易公路通达其它地方，交通较为方便。

地理坐标为：东经105°28′41″～105°29′31″，北纬26°38′28″～26°39′06″。

井田境界：根据贵州省国土资源厅2011年7月颁发的采矿许可证（证号：C52000011111120121034），本矿井范围由7个拐点圈定,（见下表），矿井面积为0.8121km2。

矿井范围拐点坐标表（西安坐标）第二节一采区概况矿井为单水平上下山开采，矿井划分为一个水平，水平标高为+1988m。

根据矿井实际情况，按煤组将整个矿井划分为两个采区，即6、7煤层为一个采区，16、30、32、35为二采区，采区划分情况详见开拓系统巷道布置图。

第二章矿区地质情况第一节区域地质概况一、地层矿区及周边出露的地层有二叠系中统茅口组、上统峨嵋山玄武岩组、龙潭组、长兴组、大隆组、三叠系下统飞仙关组、永宁镇组及第四系。

地层走向总体为南西～北东向，倾向东南，倾角10～29°，一般15～25°左右，西南段地层倾角比东北段小。

现由老至新分述如下：茅口组（P2m）：煤矿区内未出露，主要分布在煤矿区外西北面较远处，岩性以灰岩为主，分上下两段。

上段：底部为薄～中层状燧石灰岩及硅质灰岩夹燧石层，为上下段的分段标志；下部以燧石灰岩为主，相变明显；上部为浅灰微带肉红色厚块状生物灰岩，隐晶质，本段总厚约125～150m。

下段：以灰～深灰色厚层状、块状灰岩为主，多含白云质斑块及少许燧石结核，下部夹白云岩。

本段总厚约220～255m。

峨嵋山玄武岩组（P3β）：煤矿区内未出露，为晚二叠系早期的基性火山喷发物，仅出露于煤矿区北部边界外围，厚约307.37～347.16m。

第一节采区概况及范围1、采区位臵：古汉山矿二一采区位于矿井东翼下部，-450m水平东翼运输大巷以下，西邻工业广场保安煤柱；2、采区范围：二一采区西以工业广场保安煤柱线为界，上部边界为-450m水平东翼运输大巷，东部边界为团相断层和第30勘探线，下至二1煤层底板-1000m等高线(矿井边界)，平均走向长1800m，倾斜宽平均1480m，面积约266万m2。

表1 二一采区范围拐点坐标3、四邻关系：二一采区上部为一一、一三采区，采区边界线为-450m水平东翼运输大巷，其中一一采区为生产采区，一三采区为准备采区；二一采区东部为二三采区，采区边界线为32勘探线和团相断层，二三采区为未开拓区；西为工业广场保安煤柱。

4、井上下对照关系：矿井工业广场位于该采区西部，工业广场保安煤柱线为二一采区西边界线，辉县市团相村位于采区东北部，其村庄保安煤柱几乎占压整个采区，团相村养殖场位于采区西北部，二一采区的回采对团相村及养殖场将有较大影响；此外中州铝厂2号公路横贯全区，其它为乡间公路。

地面耕地属地多为辉县市吴村镇管辖。

5、钻孔情况：采区范围内及附近钻孔共有16个，钻孔具体参数见表2 表2 二一采区钻孔一览表第二节相邻采区地质及水文地质情况古汉山矿目前共开拓5个采区，一一、一二、一四采区为生产采区，一三、一六采区为准备采区。

一一采区位于二一采区上部，已回采数年，地质及水文地质情况已基本查明。

二一采区与一一采区地层及构造情况比较类似，水文地质情况因所处水文地质单元不同差别可能会较大，有待在二一采区开拓过程中进一步了解。

下面仅介绍一一采区的地质及水文地质情况：一、地层一一采区生产揭露的地层与地质勘探时报告提交所述的地层一致，自老至新有奥陶系、石炭系、二迭系、第四系及新近系，所回采的二1煤层位于二迭系山西组下部，煤层结构简单，厚度稳定，平均厚度5m，未见薄煤带及无煤带，煤层顶底板岩性多为泥岩及砂质泥岩。

二、构造1、断层规模小，方向性明显到目前为止，采掘揭露的断层除一条落差为3m外，其余落差均小于3m。

11801回风巷掘进水文地质说明书第一节概述一、巷道地理位置及四邻开采情况：1、巷道位置：11801回风巷在+1426回风石门以里20m开门，方位按2851°掘进，揭C18B煤层后沿煤层走向掘进（方位285°），向西掘进395米。

2、邻区情况：11801回风巷位于C18b煤层中，其北侧为10901回风巷，南侧无巷道，东侧为1426运输石门，本煤层四邻均为开采。

3、地面情况：矿区地形起伏较大，属构造侵蚀、溶蚀中山地貌。

矿区地势总体南北高中间低，最高点位于矿区西部石梁子的山顶上，标高约1984m，最低点（即矿区侵蚀基准面）位于矿区南东部的河谷处，标高约1425m，相对高差约559m 。

二、地质概况1、区域大地构造单元属扬子准地台-黔北台隆-六盘水断陷-威宁北西向构造变形区。

2、区域位于娄山关大断裂，贵阳、黄平深断裂的威宁紫云深断裂之间，构造属黔西北弧西北翼内部部位，区内褶皱断裂无不受其支配，区域构造主要为北西向，其次东西向和北东向，有时三个互相交接、互相穿插干扰，构成长条形构造形态。

三、地质水文情况:根据一采区一水平所掘进的四条穿层石门的穿煤情况分析，所有煤层含水量较低，无涌水现象,该掘进工作面掘进至边界线后，地表有河流穿过，要及时进行打钻查明前方情况，待水情查明、水患排除后，方可继续向前掘进。

该行掘进时严格执行“逢掘必探”的规定。

四、煤层瓦斯涌出量、瓦斯等级、发火期、煤尘爆炸指数2012年该矿瓦斯绝对涌出量9.29m3/min，该巷掘进时瓦斯绝对瓦斯涌出量按全矿的15%计算，预计该巷绝对瓦斯涌出量9.29×15%=1.39m3/min左右，该矿所有煤尘均具有爆炸性，煤层有自燃倾向，因此必须采取消尘措施和预防煤层自燃发火措施和煤层自燃发火观测措施，防止其自燃。

第二节掘进地质说明书11801回风巷开门位于+1426m水平区段石门揭C18B煤层处，沿煤层往西掘进420米，巷道沿C18B煤层走向掘进，巷道全长395m，设计掘进净断面6.0m2，坡度5‰。

第一节工作面位置及井上下关系1151采煤工作面位于一采区轨道上山的西翼，为西翼的第一个采面，布置在B5煤层中，走向长度108m，倾向长度40m。

具体位置及井上下关系见表1-1。

表1-1 工作面位置及井上下关系采区名称一采区工作面名称1151工作面地面标高+1355m—+1390m井下标高+1163m—+1379m 地面相对位置地面主要为山坡、沟壑，有一条小溪及土路，其它无任何建筑物，回采对地面设施影响回采对地面小溪及土路有一定影响井下位置及相邻关系该工作面东部为轨道上山，北部为采空区，有50m的保安煤柱；南部为1153准备工作面，西部为未采区；走向长度108m倾向长度平均39m 面积3815 m2第二节煤层本工作面煤层为B5煤层，通过地质资料分析和西沟吉祥煤矿之前布置的采煤工作面判断，该工作面范围内的煤层赋存较稳定，煤层厚度在8.1—10m。

具体见表1-2。

表1-2 煤层情况“表1-2 煤层情况”附表1煤的物理性质煤层属中侏罗统西山窑组B5煤层，煤呈黑色，条痕棕黑色，多具沥青光泽－玻璃光泽；具条带—线理状结构，多为光亮型煤和半光亮型煤两种类型。

煤的平均容重1.3t/m3，煤层普氏硬度为f1—2，为软质煤层。

煤层情况描述井巷工程中所见厚度变化在8.1米—10米之间，总的趋势是由浅到深逐渐加厚。

煤层结构较为简单，有二层较为稳定的炭质泥岩夹矸分布在煤层中部，上层夹矸的厚度0.3—0.6米，下层夹矸厚1.3—1.5米，总厚度1.7—1.95米。

煤层的单层厚在1.5—5.5米，其中下部煤层厚度较大，单层厚4.5—5.5米；煤层倾角平均25°。

具体的原煤煤种及煤质情况见表1-3。

表1-3 煤种及煤质情况原煤煤质情况M ad/%A d/%V daf/%Q b,ad/(MJ.kg-1)S t,ad/%工业牌号煤层编号煤层厚度（m）夹矸煤层结构稳定性可采性层数厚度（m）B58.1—10 2 1.7—1.95 较简单较稳定全区可采3.94-11.06 7.07-13.138.06-48.4027.42-29.210.11-0.5441CYB5煤层属长焰煤（41CY），煤层主体为低—特低灰煤，具特低硫、特低磷、中—高发热量、热稳定性中—好、化学活性强、富油、煤灰分低熔—高熔，是良好的工业动力用煤，也是较好的炼油用煤和气化用煤。
