地质说明书编制标准

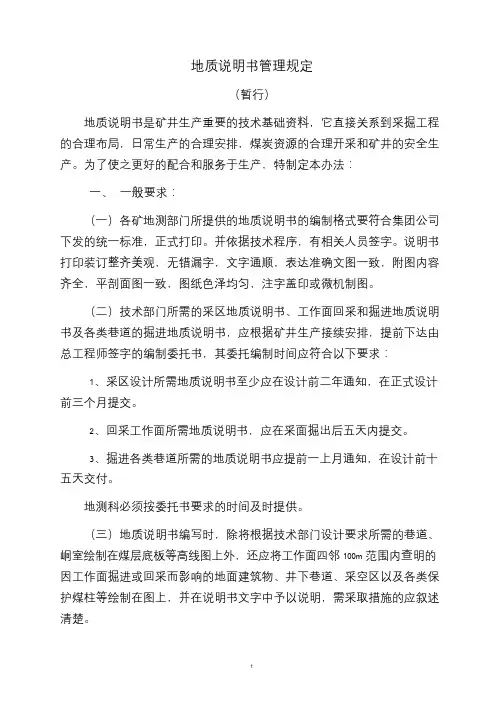

地质说明书管理规定（暂行）地质说明书是矿井生产重要的技术基础资料，它直接关系到采掘工程的合理布局，日常生产的合理安排，煤炭资源的合理开采和矿井的安全生产。

为了使之更好的配合和服务于生产，特制定本办法：一、一般要求：（一）各矿地测部门所提供的地质说明书的编制格式要符合集团公司下发的统一标准，正式打印。

并依据技术程序，有相关人员签字。

说明书打印装订整齐美观，无错漏字，文字通顺，表达准确文图一致，附图内容齐全，平剖面图一致，图纸色泽均匀，注字盖印或微机制图。

（二）技术部门所需的采区地质说明书、工作面回采和掘进地质说明书及各类巷道的掘进地质说明书，应根据矿井生产接续安排，提前下达由总工程师签字的编制委托书，其委托编制时间应符合以下要求：1、采区设计所需地质说明书至少应在设计前二年通知，在正式设计前三个月提交。

2、回采工作面所需地质说明书，应在采面掘出后五天内提交。

3、掘进各类巷道所需的地质说明书应提前一上月通知，在设计前十五天交付。

地测科必须按委托书要求的时间及时提供。

（三）地质说明书编写时，除将根据技术部门设计要求所需的巷道、峒室绘制在煤层底板等高线图上外，还应将工作面四邻100m范围内查明的因工作面掘进或回采而影响的地面建筑物、井下巷道、采空区以及各类保护煤柱等绘制在图上，并在说明书文字中予以说明，需采取措施的应叙述清楚。

二、地质说明编制前，地测科应组织地质、水文、测量、通风各专业进行会审，重点查明以下情况：1、区域内地面建筑物、铁路、公路、河流、水库、大坝及积水坑；对新生产的建筑物和积水塌陷坑应及时测绘，并填到采掘工程平面图上；对需留设的建筑物、巷道和边界保护煤柱进行检查、校核。

2、区域内四周和上覆煤层的采掘状况，揭露的地质构造、煤层及顶底板、陷落柱及岩浆侵入体情况。

3、分析区域内及附近对采、掘有水害威胁的巷道及采空区，重点是掘进工作面上方20m内，回采工作面上方40m内或采掘工作面四周20m以内有积水（黄泥浆）的巷道和采空区。

开拓地质说明编制要求（试行）一、开拓、准备巷道均要编制开拓地质说明书开拓地质说明书格式以预想地质平、剖面图（1：1000）、柱状图（1：200或1：500）为主，并在图纸合适位置标注文字说明，图纸右下角附开拓地质说明书及附图审核会签图签。

二、文字部分要求1、巷道位置及四邻关系叙述巷道所在采区、开口位置、设计坡度、长度等；叙述巷道对应地面位置及盖山厚度、四邻及上下井巷工程（或采空区、实体）的位置、间距、生产施工情况。

2、地质情况叙述巷道开口层位、预计穿过的主要煤岩层和标志层，煤与瓦斯突出矿井要叙述预计揭煤位置；叙述巷道预计揭露的断层（位置、产状、性质、破碎带、含水性等）、陷落柱（位置、胶结情况、含水性等）、褶曲（位置、伴生节理、倾角变化等）等情况；分析构造、软煤岩层对顶帮管理、支护、煤与瓦斯突出等安全生产方面的影响情况。

3、水文地质情况叙述对巷道施工有影响的含水层的位置（揭露位置）、间距、厚度、富水性；老空区的位置、间距、积水量、积水高度、水位、与采空区贯通位置等；带压区域叙述巷道标高、奥灰水位、承压大小、隔水层厚度、突水系数等，对构造导水情况进行类比分析；盖山厚度较薄时叙述风氧化带深度、地表水可能影响情况等；预计巷道施工过程中的涌水形式、正常和最大涌水量，分析对安全生产的影响情况。

4、其他隐蔽致灾因素情况叙述巷道穿过主要层位的物理力学性质；预计巷道揭煤前后瓦斯地质情况，瓦斯及高瓦斯矿井叙述瓦斯涌出量、自燃情况及爆炸性指数，煤与瓦斯突出矿井另外要预计瓦斯压力等防突指标参数；叙述周边老空区压力、采掘动压对工程施工的影响情况；分析工程穿过（相邻）的煤田孔、水文孔、井下瓦斯抽采孔时导水、导气对安全生产的影响情况等。

5、避水灾路线6、措施及建议针对2—4项中对安全生产有影响的因素提出顶板管理、排水、涌水观测、防治水隐患排查、超前探测、探放水、过交叉巷道等方面的防范措施和建议。

三、图纸部分要求1、开拓地质说明书附图包括：预想地质平面图、预想地质剖面图、综合柱状图；2、预想地质平面图和剖面图比例尺相同，设计巷道两侧50-100米范围内采掘工程平面图的内容均需填绘完整、准确；3、预想地质剖面图每隔100米左右加绘巷道顶底板岩性小柱状，每隔10或20米加强绘巷道里程位置，巷道内充填穿过的主要层位及标志层；一组开拓、准备巷道不在同一层位时，所有巷道均需绘制预想地质剖面图；一组巷道基本在同一层位（标高）时，绘制先施工巷道（或中间巷道）的预想地质剖面图；4、局部巷道地质条件复杂时，要绘制1：200局部预想地质剖面图；5、综合柱状图（1：200或1：500）范围包括巷道揭露层位及其以上4倍巷高、以下2倍巷高，要标注层厚和主要岩性物征；6、立井开拓地质说明书以预想地质柱状图（1：200或1：500）为主；7、开拓巷道设计中相关的联络巷、溜煤眼、通风立眼等附助工程的地质水文情况均要纳入主要巷道的开拓地质说明书，均需编制联络巷预想地质平、剖面图，立眼预想地质柱状图；8、工作面盖山薄、受地表水和风氧化带影响时，要绘制井上下对照图（1：2000或1：5000）；9、各种图纸的内容、符号、注记等要求与《煤矿地质测量图例》及其补充规定等规范一致。

矿建地质说明书编制标准建井施工前,地质人员应按井筒、井底车场、峒室、大巷等工程设计与施工要求,根据井田精查地质报告、井筒检查孔及补充勘查等相关资料,编制出建井(或基建工程) 地质说明书,作为建井设计、施工部门选择施工方案、编制井筒、井底车场等施工设计及作业规程,指导井巷施工得地质依据。

说明书得重点就是反映施工区段得地质构造、岩(土)层组合特征、水文地质及工程地质特征、煤系、煤层赋存情况与影响施工得其她地质因素等。

说明书由文字与附图两部分组成。

一、文字1、施工位置简述施工地点、工程编号、井筒开拓位置、方向、起止点及其标高与井底车场等开拓工程得具体规定。

2、地质情况阐明施工区段得地质、水文地质情况。

(1)井筒穿过得主要岩(土)层得厚度、岩性、物理力学性质;(2)裂隙发育情况;(3) 基岩风化带特征;(4) 可采煤层得层位、厚度、结构及其顶底板岩性、煤层得层间距、井筒及井底附近得断层、裂隙、破碎带及褶曲情况;(5) 井筒穿过得含水层,预计涌水量、水位、水温、水质及地表水体得联系;(6) 供水水源、工程地质特征及其她影响施工得地质因素(瓦斯、地热、地压及火成岩侵入体)等。

3、注意事项与建议根据施工区段得地质情况与施工要求,指出设计、施工中应注意得事项,对防治水方面提出建议。

二、图件1、工程位置平面图,1:500或1:1000。

2、井田地层综合柱状图,1:500或1:1000。

3、立井井筒预想柱状图,1:200或1:500。

4、斜井预想地质剖面图,1:200或1:500。

5、主要大巷、峒室预想地质剖面图,1:200 或1:500。

6、切过井筒得水文地质平面图,1:500或1:2000。

7、井底车场范围预想水平切面图,1:500 或1:1000。

开拓区域（或水平延伸）地质说明书编制标准开拓区域或新水平延伸设计前,按设计、施工要求,根据井田地质勘察、建井、生产勘察与相邻已开拓区、上部水平得地质资料, 编制出开拓区域（或水平延伸）地质说明书,作为矿井开拓设计、施工得地质依据。

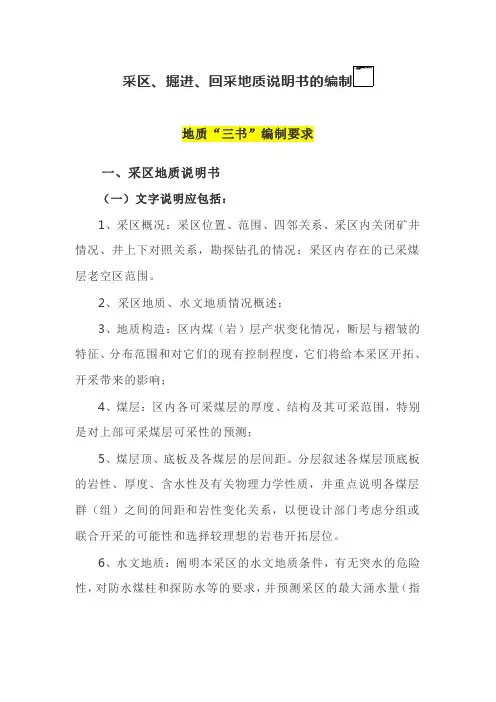

采区、掘进、回采地质说明书的编制开拓开采期间的涌水量高峰值，而不是指突然透水量）和正常涌水量；7、其它影响因素：预测区域可能存在的岩熔侵入体，古河床冲刷，陷落柱等情况；8、储量计算。

9、问题及建议：针对存在的地质问题，提出注意事项和建议。

（二）附图1、采区煤层底板等高线图；2、采区储量计算图；3、采区地质剖面图；4、采区煤岩层综合柱状图。

二、掘进工作面地质说明书（一）岩巷1、文字说明（1）掘进区地质情况：（掘进区域沉积特征，岩石特征，厚度等）（2）构造情况：(构造复杂程度，褶皱情况，断层性质，走向，断距，及透气性)（3）水文地质特征：（预计前方涌水情况，主要涌水来源）（4）其他预计危害矿井的因素：（如老窑，陷落柱，岩溶等）（5）建议。

2、附图（1）预想地质剖面图，横1：1000纵1：100。

（二）煤巷1、文字说明（1）掘进区域概况:掘进工作面区域和与邻区及地面的关系；（2）老空老巷情况：区内老空区位置、范围、积水状况，对掘进的影响。

（3）地质构造：区内煤（岩）层产状，地质构造的主要特征及其对掘进的影响，并预测断层落差、褶皱的位置和形态。

（4）煤层：本区域煤厚，煤层结构并预测其变化情况；煤层顶底板（包括伪顶、直接顶）的岩性、厚度、物理力学性质及其变化情况；（5）水文地质情况：本区的水文地质条件，有无突水的危险性，主要含水层和主要导水构造与掘进工作面的关系等。

对防水煤柱、探放水等措施提出具体建议，并预计掘进工作面的最大涌水量；（6）其它影响：岩浆侵入、岩溶陷落柱对煤层可能造成的破坏情况。

（7）问题建议：在地质、水文地质工作中尚存在的问题和今后工作中的注意事项。

2、附图（1）掘进工作面预想剖面图，横1:1000纵1:100;（2）掘进工作面区域煤层底板等高线预测图，1:1000或1:2000;三、工作面回采地质说明书（一）文字说明1、工作面概况：工作面位置、范围、面积以及与四邻和地表的关系；2、地质构造概况：本工作面各实见点地质构造（包括煤层倾向、褶皱、断层）的概况，实见或预测的落差大于三分之二采高的断层向工作面内部发展变化的情况；3、煤层结构：各实见点煤层厚度和结构的情况，及其向工作面内部变化的规律；4、煤层顶底板情况：各实见点煤层顶板（伪顶、直接顶）的厚度，岩性，裂隙组的方向和发育情况；5、陷落柱等影响因素：推测工作面内陷落柱、岩浆侵入体、河流冲刷带等的具体位置及其对正常回采或合理分层的影响；6、储量计算；7、水文情况：区域地层充水性，上、下及同煤层采空积水情况，断层、陷落柱导水性，对工作面正常涌水量和最大涌水量的预计，有无突水危险；8、工作面尚存在的地质、水文地质问题和对今后地质工作的有关建议。

地质报告编制规定要求————————————————————————————————作者: ————————————————————————————————日期:ﻩ附件一：生产矿井地质报告编制提纲及要求为规范煤矿《生产矿井地质报告》编制,依照《矿井地质规程》、《煤矿防治水规定》、《煤矿安全规程》、《固体矿产资源/储量分类》、《固体矿产地质勘查规范总则》等有关规定及标准要求,制订了《生产矿井地质报告编制提纲》,并提出有关要求:一、适用范围按《矿井地质规程》规定,生产矿井每隔8～1０年，对原地质报告进行修编并按规定报批。

涉及开采煤层、矿界变更和地质条件发生重大变化的矿井,应及时进行修编并按规定报批。

二、技术要求1、《生产矿井地质报告》是以原井田精查或详终勘探地质报告或上一次《生产矿井地质报告》为基础,通过对以往全部地质资料的系统整理和综合分析研究编制而成的。

报告由文字、附图、附表、附件四部分组成。

2、报告的范围、对象原则上应与采矿许可证范围保持一致。

3、报告应客观、准确、全面反映地质工作成果，内容要有针对性、实用性、科学性及资料的继承性,依据充分、结论明确。

4、报告中的所有分析测试项目指标，应统一使用（换算到）现行法定计量单位。

5、第一次提交生产矿井地质报告属编制性质,再提交生产矿井地质报告属修编性质。

三、生产矿井地质报告文字部分编写具体要求（一）封面(１)报告名称统一为：四川省+煤田名称+矿山名称+生产矿井地质报告，其中矿山名称应当与采矿许可证上载明的矿山名称相一致。

不是第一次提交的生产矿井地质报告，需在名称后面加注提交年份。

（2)报告提交单位:报告提交单位应当与采矿许可证上载明的采矿权人相一致。

(二)封二按报告名称、编制单位名称、技术负责人、报告编写人,提交单位名称、负责人、总工程师、参与报告编写人、提交报告日期的次序编排。

正式报告的封二必须加盖编制单位和提交单位的印章;编制单位的技术负责人、提交单位的总工程师、双方参编人员应在打印的名字后亲自签名(盖章）,不得只打印或复印代之。

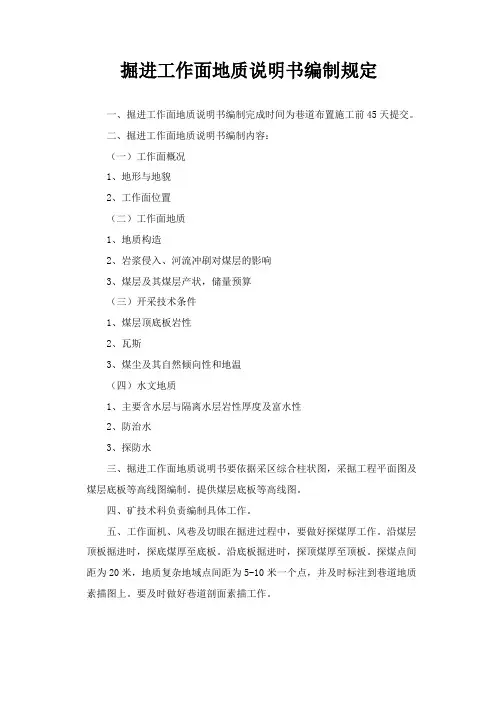

掘进工作面地质说明书编制规定一、掘进工作面地质说明书编制完成时间为巷道布置施工前45天提交。

二、掘进工作面地质说明书编制内容：（一）工作面概况1、地形与地貌2、工作面位置（二）工作面地质1、地质构造2、岩浆侵入、河流冲刷对煤层的影响3、煤层及其煤层产状，储量预算（三）开采技术条件1、煤层顶底板岩性2、瓦斯3、煤尘及其自然倾向性和地温（四）水文地质1、主要含水层与隔离水层岩性厚度及富水性2、防治水3、探防水三、掘进工作面地质说明书要依据采区综合柱状图，采掘工程平面图及煤层底板等高线图编制。

提供煤层底板等高线图。

四、矿技术科负责编制具体工作。

五、工作面机、风巷及切眼在掘进过程中，要做好探煤厚工作。

沿煤层顶板掘进时，探底煤厚至底板。

沿底板掘进时，探顶煤厚至顶板。

探煤点间距为20米，地质复杂地域点间距为5-10米一个点，并及时标注到巷道地质素描图上。

要及时做好巷道剖面素描工作。

工作面掘进地质说明书概况煤层名称水平名称采区名称工作面名称地面标高（m）工作面标高（m）地面位置井下位置及四邻采掘情况走向长倾向长面积煤层情况煤厚（m）～煤层结构煤层倾角～稳定程度煤质情况M A V Q(MJ/Kg) S G 工业牌号煤层顶底板情况顶底板名称岩石名称厚度（m）岩性特征基本顶直接顶伪顶煤层直接底基本底地质构造情况水文地质情况及防治水建议涌水量预计影响掘进的其它地质情况瓦斯煤（矿）尘煤的自燃地温地压储量预算块段号走向长（m）倾斜长（m）面积（m2）煤厚（m）容重（t/m3）地质储量(t)回采率可采储量(t)问题及建议附件（1）XX工作面煤层顶、底板柱状图(比例尺1:100) （2）XX工作面巷道预测剖面图(比例尺纵1:500) （3）XX工作面煤层底板等高线插值图。

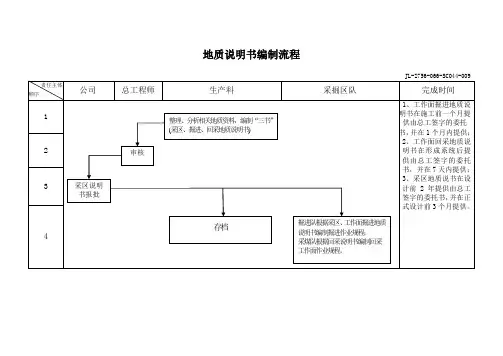

地质说明书编制流程煤矿地质说明书编制相关单位工作职责、工作标准1工作职责1.1对采区或工作面内出现的地质及水文地质情况详细阐明；1.2给设计部门或施工单位提供生产服务；1.3针对存在的地质问题，提出注意事项和建议。

2工作标准2.1工作标准1：掘进地质说明书的编制2.1.1说明工作面的范围和四邻及地面的关系2.1.2说明工作面范围内煤岩层产状和地质构造的主要特征及其对本工作面的影响，并预测断层的落差，掘进找煤方向以及褶皱的位置和形态。

2.1.3说明工作面的实见煤厚、煤层结构并预测其变化情况。

2.1.4说明工作面煤层顶底板的岩性、厚度、物理力学性质及变化情况。

2.1.5说明工作面的水文地质条件，有无突水的危险性，主要含水层和主要导水构造与本工作面的关系等。

对防水煤柱，探放水等提出具体建议，并预计工作面的最大涌水量。

2.1.6说明岩浆侵入对工作面煤层可能造成的破坏情况。

2.1.7对工作面的储量进行计算。

2.1.8说明工作面存在的问题和今后掘进工作中应注意的事项。

2.1.9绘制上、下巷、切眼预测地质剖面图(1：1000)、工作面综合柱状图(1：500)和工作面煤层底板等高线及储量计算图。

2.2工作标准2：回采地质说明书的编制2.2.1说明工作面的位置、范围、面积及与四邻的关系。

2.2.2说明工作面各实见地质构造的概况，实见或预测的落差大于三分之二采高的断层向工作面内延展变化情况。

2.2.3各实见煤厚点厚度变化和结构情况，及其在工作面内的变化规律预计。

2.2.4各实见点煤层顶板的厚度、岩性、裂隙组的方向和发育情况。

2.2.5推测工作面内岩浆岩体、河流冲刷带、陷落柱等的具体位置及其对正常生产的影响。

2.2.6对工作面的储量进行计算。

2.2.7对工作面的最大涌水量进行预计。

2.2.8说明工作面尚存在的地质、水文地质问题和对今后地质工作的建议。

2.2.9绘制上、下巷、切眼实测地质素描图(1：1000)、工作面综合柱状图(1：500)和工作面煤层底板等高线及储量计算图。

建井地质说明书提纲
在建井施工之前，应根据井田地质勘探资料和井筒检查孔所获得的资料，按建井施工要求，经过分析整理后编制建井地质说明书，作为建井部门选择施工方法，编制井筒和井底车场施工设计及制定作业规程、指导井巷施工的地质依据。

建井地质说明书应有文字及图纸两部分组成。

1.文字部分
（1）施工位置：简述施工地点、工程编号、井筒开凿的起点和终点位置及方向、井底车场等工程。

（2）地质情况：阐明施工区的地质水文地质情况，如井筒穿过的主要岩（土）层岩性、物理力学性质；裂隙发育情况及厚度；基岩风化带的特征；可采煤层的位置、厚度、结构核顶、底板性质，煤层的层间距；井筒及井底附近的断层、裂隙、破碎带及摺曲情况；井筒经过的含水层、预计涌水量、供水水源、工程地质及其它影响施工的地质因素。

（3）地温情况：如钻孔测温资料的分析成果。

（4）注意事项及建议：根据施工地区的地质情况和施工要求，指出设计施工中应该注意的事项，对支护、排水措施等方面提出建议。

2. 图纸部分
（1）井田地层综合柱状图（比例尺为1：500或1：1000）
（2）工程位置平面图（主副井、检查孔主要运输大巷和石门，比例尺为1：500或1：1000）。

（3）竖井井筒、斜井或平硐预想剖面图（比例尺为1：200或1：500）
（4）井底工程施工范围预想水平切面图（比例尺为1：500或1：1000）
（5）主要硐室预想地质剖面图（比例尺为1：200或1：500）（6）切过井筒的水文地质剖面图（比例尺为1：500—1：2000）及其它水文地质图
（7）土工试验成果一览表
（8）岩石物理力学性质实验报告表。

地质说明书-CAL-FENGHAI.-(YICAI)-Company One1山西沁源凤凰台煤业地质说明书总工程师：编制：审核：二0一一年十二月地质说明书为满足矿井设计和生产需要，依据本矿《地质报告》《初步设计》《安全专篇》，特编制此地质说明书。

一.井田地质构造及煤层特征(一)地层矿区地层出露较好，由西向东依次出露有二叠系下统山西组、下石盒子组及二叠系上统上石盒子组下段地层，第四系黄土零星覆盖。

现就区内出露及钻孔揭露的地层，由老到新分述如下：1.奥陶系(O2)奥陶系中统峰峰组(O2f)钻孔揭露峰峰组厚度162.60m～174.67m，平均168.64m，按岩性特征分为上、下段。

下段为灰色、浅灰色泥灰岩及石膏层(纤维状、脉状)，夹薄层状石灰岩及角砾状白云质灰岩，厚105.22m～115.98m，平均厚110.59m。

上段为深灰色厚层状石灰岩，裂隙间具方解石晶簇，厚35.50m～57.40m，平均厚45.40m。

2.石炭系(C)石炭系发育中统本溪组、上统太原组。

分述如下：（1）中统本溪组(C2b)岩性为灰色、灰黑色铝土层、泥岩、石英砂岩及石灰岩组成，间夹不稳定的不可采薄煤层，属滨海相沉积地层，底部沉积有山西式铁矿，其厚度和品位很不稳定。

由于中奥陶统古风化壳剥蚀程度不同，该地层厚度变化较大，依据钻孔揭露资料，本矿区该组地层厚度为～49.45m，平均厚度为41.16m。

平行不整合于峰峰组地层之上。

（2）上统太原组(C3t)为主要含煤地层，自K1砂岩底至K7砂岩底，地层厚度为～114.09m，平均厚度103.80m。

与下伏地层为整合接触，为本区主要含煤地层之一。

岩性以灰色、灰白色中细粒砂岩、灰黑色粉砂岩、黑色泥岩及石灰岩为主，含煤11～15层。

本组地层以其含煤性以及沉积环境的差异，区分为下、中、上三段、1）太原组下段（C3t1）K1砂岩底到K2石灰岩底，地层厚度为～44.75m，平均厚度为40.57m，为太原组主要含煤层段。

回采工作面地质说明书编制规定一、回采工作面地质说明书编制完成的时间为回采工作面贯通后15 天提交。

二、回采工作面地质说明书编制内容：（一）工作面概况1、地面和井下位置及相邻采掘情况2、水平采区及工作面编号3、工作面走向长×倾斜长=面积（二）煤层赋存情况（三）煤层顶底板情况（四）地质构造情况1、影响工作面回采向背斜构造；2、影响工作面回采落差在0.5米以上正、逆断层；3.岩浆岩侵蚀情况。

（五）水文地质1、顶底板含水层情况；2、断层裂隙带富水情况；3、相邻采空区积水情况；4、工作面预计最大和正常涌水量。

（六）影响回采工作面的其它地质因素1、瓦斯情况；2、冲击地压情况；3、煤尘爆炸指数；4、煤的自燃倾向性和发火期。

（七）储量1、地质储量核算应根据机、风巷及切眼实际揭露和探测煤厚为依据；2、可采储量；3、回采率。

（八）问题及建议（九）附图1.回采工作面地质平面图（1：1000）；2.工作面机巷、风巷、切眼地质剖面图（1：500）；3.工作面综合柱状图（1：200）。

（十）要求图纸清晰、美观、规范，反映问题清楚。

工作面回采地质说明书概况煤层名称水平名称采区名称工作面名称地面标高开采标高地面位置井下位置及四邻采掘情况回采对地面设施影响走向长（m）倾斜长（m）面积 m2煤层赋存情况煤质情况Mad(%) Ad(%)Vd af(%)S0d(%)Qgv0ad(mj/kg)煤岩类型牌号煤层顶底板情况顶底板名称岩石名称厚度(m)普氏系数( f )岩性描述基本顶直接顶伪顶煤层伪底直接底基本底地质构造情况情况说明构造名称走向（°）倾向（°）倾角（°）落差（m）预计长度（m）对回采的影响程度水文地质情况及防治水措施预计最大涌水量m3/h预计正常涌水量m3/h影响回采的其它地质资料瓦斯地温地压煤尘爆炸指数煤的自然发火期储量走向长（m）倾斜长（m）面积（m2）平均煤厚（m采高（m）容重（t/m3）地质储量（t）回采率（% ）可采储量（t）问题及建议附图1、XX工作面回采地质平面图（1：1000）2、XX工作面巷道实测地质剖面图（1：500）3、XX工作面综合柱状图（1：200）。

地质说明书_地质说明书的编制与要求地质说明书的编制与要求经过地质观测编录、生产地质勘探以及矿井综合地质图件的编制，对矿井地质现象的特征、规律以及它们对生产的影响有了比较全面的认识，这就能够根据这些规律及时解决采掘过程中出现的地质问题，为采掘工程设计、施工和管理提供所需要的各种地质资料，保证煤矿生产建设的正常进行。

地质说明书是矿井地质部门为各项采掘工程设计、施工和管理提供地质综合资料，根据采掘工程的阶段和对地质说明书的使用要求不同，分为建井地质说明书、开拓区域（水平延伸）地质说明书、采区地质说明书、掘进地质说明书和回采地质说明书等，这些地质说明书是矿井重要的技术基础资料，直接关系到采掘工程的合理布局、日常生产的合理安排、煤炭资源的合理开采，是矿井地质工作在配合生产和服务生产的一种主要方式，因此根据生产计划及时编制符合生产要求的各种地质说明书是矿井地质工作的一项重要任务。

一、建井地质说明书在建井施工之前，地质人员应编制建井地质说明书（基建工程地质说明书），作为建井部门选择施工方案、编制井筒和井底车场施工组织设计、制作作业规程和指导井巷施工的地质依据。

该说明书依据井田地质勘探资料和井筒检查孔所取得的资料，经过分析整理后编制。

包括文字和图件两部分。

文字部分包括：施工地点、工程编号、井筒开凿起点、终点和方向等，阐明施工区域的地质、水文地质及工程地质情况，指出设计及施工中应注意的问题等。

图纸内容包括井筒预想柱状图或剖面图、主要井巷峒室地质剖面图、通过首采区的勘探线剖面图、供设计开拓方案的煤层底板等高线图等。

编制建井地质说明书必须要熟悉基建工程设计和施工的地质要求，并根据这些要求有针对性的为基建工程设计和施工提供准确可靠的地质资料。

二、区域（水平延伸）地质说明书在新的开拓区域或新的水平延伸之前，需要编制相应的地质说明书，作为进行开拓设计和施工的地质依据，根据煤田勘探、建井、生产勘探以及邻近开采区域的地质资料，按照开拓设计的要求经过汇集整理分析而综合编制。

地质説明书的编制地质说明书是矿井地质部门为各项采掘工程设计、施工和管理提供的地质预测资料。

根据矿井生产建设各阶段工程的特点和对地质说明书的要求不同，地质说明书分为：1、建井（或基建工程）地质说明书；2、开拓区域（或水平延深）地质说明书；3、采区（或盘区）地质说明书；4、掘井地质说明书；5、回采地质说明书等五种。

一、建井（或基建工程）地质说明书（一）编制目的：建井地质说明书是为矿井基建工程设计、施工和管理提供的地质资料（二）资料依据：它是根据地质勘探和检查钻孔资料，按照基建工程设计与施工的要求，经分析整理编制而成。

（三）包括内容：建井地质说明书包括文字说明和图件两部分。

文字说明部分应简要分析施工区的地质、水文地质和工程地质条件；着重阐明基岩风化带、断裂破碎带、强含水层、流砂层、不稳固岩（土）层、煤层、瓦斯和地温等对基建工程设计与施工的影响；明确提出设计和施工中应注意的问题和建议。

图件部分应有1、井筒预想柱状图(竖井)或井简预想剖面图（斜井和平硐）（比例尺1：200）。

2井底车场预想水平切面图（比例尺1：500—1：1000等图件。

（四）要求：矿井基建工程包括井简、井底车场、硐室及主要运输巷道。

这些工程使用时间长，建设投资大，施工技术复杂。

在设计和施工时，既要照顾到开拓系统本身的需要，又要根据围岩的工程地质、水文地质条件来选定工程的位置、结构和施工方法。

因此，编制建井地质说明书必须熟悉基建工程设计和施工的地质要求，并根据这些要求有针对性地提供可靠的地质资料。

二、开拓区域（或水平延深）地质说明书（一）编制目的：开拓区域（或水平延深）地质说明书是为新开拓区或新水平设计、施工和管理提供的地质资料。

（二）资料依据：它是根据勘探、建井和相邻已开拓区的地质资料，按照开拓设计与施工的要求，经分析整理编制而成。

（三）包括内容：开拓区域（或水平延深）地质说明书主要阐述开拓区域或延深水平内影响开拓的地质条件。

重点是区内的地质构造、煤系、煤层和水文地质情况。
