QJZ矿⽤隔爆兼本质安全型真空电磁起动器说明书新执⾏标准：Q/JYKD102-2007MT111-1998QJZ-□／1140（660、380）矿⽤隔爆兼本质安全型真空电磁起动器使⽤说明书Ex d[ib]Ⅰ河南省济源市矿⽤电器有限责任公司⽬录⼀、⽤途与特点 (1)⼆、适⽤范围 (1)三、型号说明 (1)四、主要性能和技术参数 (1)五、结构特征 (2)六、操作⽅法与⼯作原理 (5)七、使⽤和维护 (15)⼋、标志、包装、运输及贮存 (16)九、电器元件明细表 (17)⼗、订货须知 (8)⼗⼀、常见故障及处理⽅法 (9)安装使⽤之前，请详细阅读本《安装使⽤说明书》，并按规定要求操作使⽤！在使⽤和维修时，不得改变与本安电路有关的电⽓元件的要求、规格及参数！⼀、⽤途与特点1、QJZ-□／1140（660、380）矿⽤隔爆兼本质安全型真空电磁起动器（以后简称起动器），适⽤于煤矿井下交流50Hz，电压380V、660V、1140V，额定电流⾄400A的线路中，直接或远距离对三相交流异步电动机进⾏起动、停⽌、保护并可在电动机停⽌时进⾏换向。
2、起动器采⽤平移式快开门结构，本体为推拉式结构并有内置导轨，可⽅便地拉出本体，控制元件独⽴安装在⼀块⾯板上能够快速更换。
核⼼保护部分采⽤ZKJB-K1型中⽂智能化综合保护器作控制单元，具有漏电闭锁、过载保护、短路保护、断相保护、⽋压保护、过电压保护、程控保护等功能。
3、起动器采⽤全中⽂液晶显⽰，能够显⽰起动器的多种参数，如起动器整定参数、绝缘电阻值、⼯作电流值、⼯作电压值及⼯作和故障类型、故障参数等。
它的最⼤优点是可使电流值在0-400（315、200）A之间连续可调，精度可达安培级，分辨率1A。
当线路出现过流、短路、漏电闭锁、⽋压、缺相、程控失败等故障时，能⾃动切断供电电路并显⽰、记忆故障类型及故障参数，同时将起动器闭锁并提供有关故障⽂字信息，只有排除故障并⼈⼯复位后才能重新合闸送电。

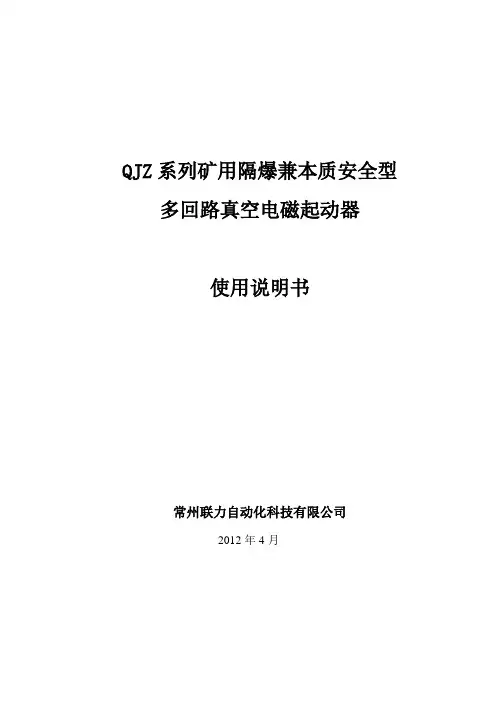

QJZ系列矿用隔爆兼本质安全型多回路真空电磁起动器使用说明书常州联力自动化科技有限公司2012年4月QJZ系列矿用隔爆兼本质安全型多回路真空电磁起动器1 概述QJZ系列矿用隔爆兼本质安全型多回路真空电磁起动器适用于煤矿甲烷爆炸性环境中，在交流50Hz、电压1140V（660V）供电系统中，可分别对额定功率120KW以下的三相交流电动机四台直接起动、停止，工作可靠、操作方便。
具有过载、短路等多种保护。
2适用范围a）海拔高度不超过2000m；b）周围空气温度为（-5～+40）℃；c）周围空气相对湿度24h内平均值不超过95%（+25℃时）；d）在煤矿甲烷爆炸性环境中；e）无破坏绝缘的气体或蒸汽的环境中；f）无显著摇动和冲击振动的地方；g）能防止滴水的地方；h）与水平面安装倾斜度不超过15°；3 主要技术特征3.1本开关主要用于起动、停止额定电压1140V（660V），本系列起动器共分两种：一. 4路40A输出；二. 4路80A输出。
3.2 外形尺寸：1233×556×809mm。
见图13.3 防爆型式：矿用隔爆型Ex d[ib]Ⅰ Mb3.4 短路保护：由ARM保护单元实现。
3.5 过载保护：根据电机容量设定额定电流，过载保护由ARM保护单元实现。
3.6漏电闭锁：动作值及动作时间见表1表1漏电闭锁：在分闸状态下，主回路对地绝缘阻值下降到表1漏电闭锁动作值以下时，漏电闭锁动作，开关禁止合闸。
当主回路对地绝缘阻值恢复到漏电闭锁动作值1.5倍以上时应自动解锁。
门盖的液晶显示器实时显示各回路的电流电压，如有故障会切断控制回路，故障预警和断开主回路。
除漏电闭锁故障外，其他故障都需要旋转门盖上的自复位旋钮进行手动复位。
4 结构与操作开关由座在滑撬上的方形隔爆外壳部件，外壳主腔内的控制组件和主腔门盖部件组成。
4.1主腔门盖部件主腔门盖部件见图2。
它由平面止口式钢板门盖、门盖组件构成。
矿用隔爆型真空电磁启动器QJZ安全技术操作规程1.引言矿用隔爆型真空电磁启动器QJZ是一种广泛应用于煤矿井下设备的电气设备。
为了确保设备安全可靠地运行，我们必须严格遵守操作规程并具备相关安全知识。
本文档将详细介绍QJZ的操作规程和安全技术。
2.操作规程2.1 QJZ的操作流程1.接通电源：在使用QJZ之前，需要将其接通电源。
2.使用前检查：在真空状况下，使用前需要检查QJZ的各个部件是否正常，如各紧定螺钉是否均已拧紧、各导线连接是否良好等。
3.设置电流：根据实际使用需要，设置合适的电流。
4.操作：按下“启动”按钮，开始使用QJZ。
2.2 使用注意事项1.在使用QJZ之前必须检查其电气连接是否良好。
2.在检查完QJZ中的真空状况后，才能使用。
3.操作时要注意保持安全距离，防止发生危险事故。
4.在停止使用QJZ后，需要先切断电源并等待5分钟左右，让其冷却，才能拆卸。
3.安全技术3.1 QJZ的安全保护装置为了保障QJZ的安全使用和安全性能，其配置有多种安全保护装置，主要包括：1.过热保护：当温度过高时，QJZ会自动停机，防止因过热而引发安全事故。
2.过流保护：当电流过大时，QJZ会自动停机，防止因过流而引发安全事故。
3.短路保护：当QJZ产生短路时，会自动切断电源，防止短路现象引发安全事故。
4.漏电保护：当QJZ产生漏电时，会自动切断电源，防止漏电现象引发安全事故。
5.紧急停机：在发生突发情况时，按下紧急停机键，可以立即切断电源。
3.2 安全操作技能1.操作前，要认真了解设备的启动、停止和保护装置功能，对常见故障问题有一定的了解。
2.在使用前要检查QJZ电气连接是否良好，保证其连接牢固可靠。
3.在检查QJZ的真空状态后，才能使用，防止出现危险。
4.操作过程中要保持足够安全距离，以防事故的发生。
5.发现故障时，应及时切断电源，查明原因，并进行维护和修理，不得擅自操作。
6.操作结束后，先切断电源并等待数分钟，待设备冷却后再拆卸。
QJZ-200、315、400/1140(660)矿用隔爆兼本质安全型真空电磁起动器中国·电光防爆电气有限公司用途1、QJZ-200、315、400/1140（660）V型矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器），防爆标志为ExdibⅠ（150℃）。
适用于含有爆炸性气体（甲烷）和煤尘的矿井中。
在额定电压为1140V、660V、380V，频率为50赫兹，电流至400A以下，用于直接起动或停止矿用隔爆型三相异步电动机，控制方式可就地控制和远方控制，并可在停机时进行换向。
1.1通过改换控制变压器接线并将漏电闭锁的检测端100#线由保护器上的1改到2，从1140（660）到660（380）位置后，亦可用作控制额定低一档电压，电流在额定电流以内的电动机。
2、本起动器应在下列条件下可靠地工作：2.1海拔不超过2000米；2.2周围环境温度为-5℃～+40℃；2.3周围空气相对湿度不大于95％（25℃）；2.4须能防止水或其他液体浸入起动器内部；2.5无剧烈振动、颠簸以及与水平面的安装倾斜度在15°以下的环境中；3、起动器具有失压、短路、过载、断相、漏电闭锁等保护，和相应的故障显示以及电源、运行、联控等工作状态显示。
4、起动器可单独控制，也可联锁控制（以下称联控）（多台起动器正序延时起动，逆序停止直至第1台）。
5、起动器设有试验开关，可在运行前对控制线路和保护线路进行检查。
6、起动器工作制为8小时工作制，操作频率应在120次/小时之内。
1、线路电压在额定值75～110％时，起动器应能可靠工作。
1.1本质安全电路：本安变压器输入电压AC36V，熔断器0.1A，本安电路输出端最大开路电压DC24V，最大短路电流45mA。
1.2远控电缆长度≤300m，分布电感≤0.3mH，分布电容≤0.03μf。
1.3漏电闭锁检测回路开路电压≤DC17V，短路电流≤0.5mA。
结构和性能概述1、起动器由装在撬形底架上的方形隔爆外壳、本体装配（包括可折装的控制板装配）、前门及电器件装配等部分组成。
（冶金行业）QJZW矿用隔爆兼本质安全型智能真空磁力起动器QJZ-400(315)/1140W矿用隔爆兼本质安全型智能真空磁力起动器1用途及适用范围1.1本隔爆真空磁力起动器(以下简称起动器),适用于含有爆炸性气体(甲烷)和煤尘的煤矿中,但周围介质中不得含有破坏金属和绝缘的活动性化学物质。
1.2工作条件a.海拨高度不超过2000米;b.周围介质温度不高于+40︒C;c.周围空气相对湿度不大于95%(+25︒C时);d.须能防止水和液体浸入起动器内部;e.无剧烈振动、颠簸以及和垂直平面倾斜在15度以下的环境中。
1.3起动器主要用于就地或远距离起动和停止额定电压1140伏或660伏、频率为50赫的矿用隔爆型三相鼠笼式感应电动机,且可在停止时进行换向。
必要时亦允许使用隔离换向开关直接停止电动机1.4起动器具有漏电闭锁、过载、短路、三相不平衡（包括断相），欠压等保护且可实时显示主回路电流，电压值以及故障信息。
1.5具有试验开关,可进行过载，断相，漏电闭锁等试验功能。
1.6起动器工作制为8小时工作制,操作频率不大于300次/小时。
2主要技术参数和技术性能2.1线路电压在75%-110%的额定电压时,起动器能可靠地工作。
2.2矿用隔爆兼本安型dibI(150℃)，其远控按钮为本安电路。
2.3本安控制电压为AC28V，交流短路电流55mA，直流工作电压14V，直流电流为28mA。
2.4漏电闭锁外电路电压DC12V。
2.5控制变压器原边工作电压AC1140V或AC660V。
2.6远控按钮最长距离为500m。
2.7智能化性能2.7.1液晶汉显、中文界面，实时显示三相电流、系统电压、电网对地绝缘电阻及各种故障显示，且具备故障查询功能。
2.7.2在开关不打开前门的情况下，通过液晶汉显中文菜单，实现人机对话功能，实现各种保护参数的整定。
2.7.3具有计算机通讯接口，可远距离传输开关状态、电流、电压，实现计算机井上井下联网（此项功能由用户选配）。
QJGZ系列矿用隔爆兼本质安全型高压真空电磁起动器使用说明书电光防爆科技股份有限公司前言本说明书依据GB9969.1－1998标准编。
本产品执行标准：GB/T14808-2001交流高压接触器和基于接触器的电动机起动器和Q/DG50-2006企业标准。
防爆类型：矿用隔爆兼本质安全型防爆标志：Exd[id]I本说明书介绍了该起动器的特点和性能，以及应用范围、安装接线、操作维护等内容。
对本装置的操作，务必是在获得了用户主管部门的授权和仔细阅读了本说明书后方可进行。
本装置所用的保护装置的一些重要操作，如定值修改等，均设有授权密码，请用户注意。
如不按本说明书的要求进行操作，则有可能造成不良后果。
对本说明书如有疑问或有本说明书未涵盖的，涉及本装置的技术问题，请向厂家咨询。
本说明书自2006年10月10日起实施。
1使用前请认真阅读使用说明书!用途QJGZ系列矿用隔爆兼本质安全型高压真空电磁起动器（以下简称起动器）适用于含有甲烷混合气体，具有爆炸危险的煤矿井下，对额定电压12（7.2、3.9）KV，额定频率50Hz，额定电流不超过630A的三相交流中性点不直接接地的供电系统及频繁起动的高压感应电动机进行直接控制、保护和测量。
起动器执行标准：GB/T14808-2001交流高压接触器和基于接触器的电动机起动器和Q/DG50-2006企业标准。
正常使用、安装条件1 环境温度：-5℃～+40℃；2 海拔高度不超过1000m（超过1000m时但不超过4000m时，工频耐压按GB311.1修正）；3 周围空气相对温度不大于95%（25℃时）；4 具有甲烷等混合气体的煤矿井下；5 无振动和冲击振动的地方；6 能防止滴水的地方；7 水平安装倾斜度不超过15°。
主要技术参数1 额定绝缘水平见表1表1额定电压（KV）1min工频耐压（有效值）（KV）标准雷电冲击全波（峰值）（KV）对地、相间断路器断口间隔离开关断口间二次回路对地对地、相间断路器断口间隔离开关断口间10 42 48 2 75 856 30 30 2 60 603.3 30 30 2 60 60注：额定电流：50A、75A、100A、150A、200A、315A、400A、500A、630A。
QJZ-□／660（380）F系列煤矿风机用隔爆兼本质安全型电气闭锁真空电磁起动器使用说明书湘潭平安电气有限公司出版日期：2009-6-12日目录一、概述 (2)二、产品型号的表示方法 (2)三、技术参数 (2)四、适用范围 (2)五、使用环境条件 (3)六、结构简介 (3)七、操作说明 (4)八、使用方法及维护要求 (5)九、常见故障的分析与处理措施 (7)十、电气原理图 (8)十一、包装 (9)十二、订货须知 (10)十三、产品质量信息反馈单 (11)一、慨述本煤矿风机用隔爆兼本质安全型电气闭锁真空电磁起动器（以下简称起动器）主要适用于含有爆炸性气体（甲烷）和煤尘矿井中，它是煤矿井下掘进工作面的隔爆兼本质安全型真空电磁起动器。
产品执行标准：GB3836.1-2006 爆炸性气体环境用电气设备第1部分:通用要求GB3836.2-2006 爆炸性气体环境用电气设备第2部分:隔爆型“d”GB3836.3-2000 爆炸性气体环境用电气设备第3部分:隔爆型“e”GB3836.4-2000 爆炸性气体环境用电气设备第4部分:本质安全型“i”Q/DAKP038-2009 QJZ-□/660(380)F系列煤矿风机用隔爆兼本质安全型电气闭锁真空电磁起动器它的核心逻辑控制部分采用了可编程控制器（PLC），提高了系统的可靠性，降低了故障率，简化了控制线路,节省了控制柜的空间，增加了控制功能。
同时，PLC的所有输入、输出都有发光二极管、显示屏指示，便于判断故障，利于调试和维修。
PLC选用西门子公司的S7-200CN。
起动器它具有如下特点：1能控制工作面对旋风机，并具有风电闭锁控制的功能；2当主/备起动器联机时，可实现对旋风机双电源自动无源切换，提高供风系统的可靠性；3该起动器在手动工作状态下，控制对旋风机电机的起动与停止的功能；4该起动器具有远程通讯控制功能；5对被控制对象综合保护功能。
二、产品型号的表示方法2.1、型号的表示方法2.2 防爆形式：矿用隔爆兼本质安全型防爆标志：Exd［ib］Ⅰ三、技术参数该煤矿风机用隔爆兼本质安全型真空电磁起动器主要技术参数见下表1表1型号额定电压（V）额定电流（A）最大控制功率（kw）额定频率（Hz）QJZ-80/660（380）F 380804050 660 68QJZ-120/660（380）F 38012060 50 660 102QJZ-200/660（380）F 38020010050 660 170四、适用范围主要用于电源电压660V或380V，额定频率50Hz,额定电流200A（120A、80A）以下的供电线路中，起动器适用于我公司产品BPB-132（75、55）／660LF系列煤矿风机用隔爆型流道式变频器的控制, 起动器具有风电闭锁、瓦斯电闭锁控制功能；联机实现双风机双电源切换功能。

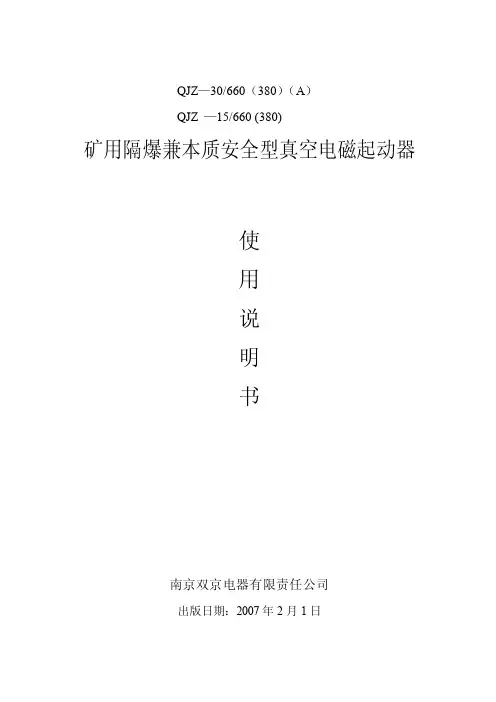

QJZ—30/660（380）（A）QJZ —15/660 (380)矿用隔爆兼本质安全型真空电磁起动器使用说明书南京双京电器有限责任公司出版日期：2007年2月1日本产品执行行MT111-1998《矿用防爆型低压交流真空电磁起动器》；防爆性能应执行GB3836-2000规定.一概述1.1 QJZ-30/660(380) (A)QJZ-15/660(380)矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器）适用于含有爆炸性气体（甲烷）和煤尘的矿井中，主要用于在交流50Hz，电压660（380）的线路中，控制额定功率在15(10)KW以下的防爆型三相异步电动机可实现直接起动、停止，并可在停机时进行换相。
1.2 通过改换控制变压器BK的接线（660V改为380V））并将漏电闭锁的检测端电子保护器的A9改到B10（380V）的位置上，亦可作控制额定电压380V，电流在额定电流以内防爆三相异步电动机。
1.3 起动器的控制方式，可就地或远方控制，同时具有过载、断相、漏地闭锁和风电延时闭锁等保护功能。
1.4 型号的组成及代表意义真空隔爆兼本质安全型起动器1.5 防爆型式：矿用隔爆兼本质安全型防爆标志“Exd[ib]I”1.6 使用环境条件起动器在下列条件下可靠工作a．海拔不超过2000m；压力范围80~110Kpa；b．运行环境温度为-20~+40℃；c．在有沼气爆炸的混合物矿井中；d．周围空气相对湿度不大于95%（+25℃）；e．与垂直面安装倾斜度不超过15°；f．无显著摇动和冲击振动的地方；g．无足以腐蚀金属和破坏绝缘的气体和蒸汽的场所；h．无滴水的地方。
二结构特征与工作原理2.1 起动器由装在撬形托架上的长方形隔爆外壳，本体组件及前门组件组成，前门是采用“快开门”型结构，当前门上的闭锁螺栓解锁后可打开前门。
2.2 外壳上装有：2.2.1 接线腔设有主电路进线端子3个X1、X2、X3和出线端子3个D1、D2、D3，和控制线接线九芯组合接线端子5#、1#、2#、9#、13#、8#、44#、33#。
QJZ2—120/1140(660)(N)矿用隔爆兼本质安全型真空电磁起动器南京双京电器集团有限公司新型开关说明1、额定工作电压：660V、1140V2、额定工作电流： 120A3、控制电压： 36V4、线路电压在额定75～110%时起动器应具可靠性。
但在额定电压110%允许短时工作。
5、带有水位自动控制（不可逆），可实现水泵无人职守自动工作。
6、带有本安型远方控制。
7、采用中文液晶显示，可以显示电压、电流、电阻、工作状态、故障类型等参数。
8、保护功能齐全：有短路、过载、缺相、欠压、过压、漏电闭锁、风电闭锁、真空管保护等功能。
9、有故障自动记忆，可以追踪查询历史故障。
10、真空管粘连、真空管漏气监测。
当真空管漏气绝缘降低，漏电压超过60V时进行保护，保护器故障警示同时拒绝合闸。
（保证工人的人身安全）11、预留有485或CAN总线通讯功能，可实现遥控、遥测等功能。
为自动化矿井做准备。
12、外壳带有过试、漏试、复位按钮方便检验开关的保护性能。
13、各种参数可通过外壳上的“向上”、“向下”、“确定”按钮调整，简易方便。
14、15A小型开关最小额定电流可以达到0.2A，使用在井下的自动电动道岔控制、绞车的电动刹车、管道电动阀门等小负载控制中，保护灵敏可靠。
15、采用方形快开门结构，方便使用16、内部布局合理、结构简单，方便维护注意事项（1）本说明书适用于：QJZ2-120 矿用隔爆兼本质安全型真空电磁起动器QJZ2-120N 矿用隔爆兼本质安全型可逆真空电磁起动器（2）安装使用前请详细阅读使用说明书！（3）严禁带电开盖！（4）严禁损伤防爆面！（5）在使用和维护时，严禁更改本安电路参数及电器元件的规格、型号和参数。
（6）在用兆欧表测量起动器绝缘电阻时应将综合控制保护器的接线断开，以免损坏内部元件，如需测量电阻请用万用表测量。
(7)起动器在远控时不准使用接地芯线作为本安控制回路控制线。
一概述1.主要用途及适用范围QJZ2—120/1140（660）矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器）适用于具有爆炸性危险气体（甲烷）和煤尘的矿井中，在交流50Hz，额定电压1140V或660V的供电系统中，控制额定电流至120A的三相鼠笼式异步电动机的直接起动、停止及反转，同时对电动机及有关电路进行保护。
![QJZ2-30[1].60.80.120(1140)说明书](https://img.taocdn.com/s1/m/fb2a8e79f46527d3240ce0d6.png)
淮南万泰电子股份有限公司QJZ2-30.60.80.120/1140(660)矿用隔爆兼本质安全型真空电磁起动器QJZ2-30、60、80、120/1140（660）矿用隔爆兼本质安全型真空电磁起动器使用说明书淮南市万泰电子有限责任公司淮南万泰电子股份有限公司QJZ2-30.60.80.120/1140(660)矿用隔爆兼本质安全型真空电磁起动器一．概述QJZ2-30.60、80、120/1140(660)型矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器），它以高性能微型计算机为控制核心，通过对运行状态信号的采集、分析、计算共同完成起动器对电机的控制及保护，具有过载、断相、漏电闭锁、短路等保护功能，并能根据水位或设置时段时间实现自动排水功能，同时具有相应的液晶中文汉显。
二．用途及适用范围起动器适用于含有爆炸性气体（甲烷）和煤尘的矿井中，在交流50Hz电压为660V或1140V 线路中，控制矿用隔爆型三相异步电动机，控制方式可就地控制和远方控制，并可在停机时进行换向。
三．技术特性1．正常工作条件1.1 海拔高度不超过2000米，大气压力80kPa～110kPa；1.2 周围环境温度- 50C ～ +40 0C；1.3 周围空气相对湿度不大于95%（+25℃时）；1.4 须能防止水或其他液体浸入起动器内部的地方；1.5 与垂直面的安装倾斜度不超过15℃；1.6 无明显摇动和冲击振动的地方；1.7 无破坏绝缘的气体或蒸气的环境中；2. 型号含义Q J Z - □ / 1140（660）Ⅱ智能型额定电压（V）额定电流（A）真空隔爆兼本安起动器淮南万泰电子股份有限公司 QJZ2-30.60.80.120/1140(660)矿用隔爆兼本质安全型真空电磁起动器3．智能保护器动作性能4.主要技术参数额定工作电压：1140V 或660V额定工作电流：30A(30型)、 60A(60型) 80A(80型) 120A(120型)5.具有本质安全型RS-485通讯接口，可实现远程监控及控制。
QJZ-315智能真空电磁起动器QJZ-315．400／1140(660．380V)矿用隔爆兼本质安全型真空电磁起动器一、用途与特点QJZ-315．400／1140(660．380V)矿用隔爆兼本质安全型真空电磁起动器，适应于煤矿井下交流50HZ，电压660V，1140V，额定电流至315A、400A的供电系统中，直接或远距离起动和停止矿用隔爆三相鼠笼式感应电动机。
该起动器采用平移快开门结构，核心保护部分采用DJZB-PI型磁电启动器智能化综合保护装置，能完成漏电闭锁，过载短路，三相不平衡(包括断相)，欠压等多项保护功能。
该起动器采用l0×5汉字字符液晶显示器，配合菜单式人机文互界面，操作直观简便，运行时显示三相电流和系统电压，显示信息丰富。
二、主要性能和技术参数：1、额定电压：分档可调1140V、660V、380V，(显示电网实时电压)。
当线路电压高于额定电压的120％时，出现低压保护。
2、额定电流：220A、315A、400A。
3、工作电流：可从000A调至999A，每5A为一步．4、短路电流：可从0000A调至6990A，每10A为一步．短路时间(100ms)。
5、过载保护：过载延时根据右表进行反时限工作。
6、漏电闭锁：在起动器合同闸前能对供电线路对地绝缘情况进行检测，当绝缘电阻低于一定阻值时，能实现漏电闭锁功能，使起动器不能合闸。
其值如下；当额定电压为1140V时，闭锁值40KΩ。
当额定电压为660V，闭锁值22KΩ。
当额定电压为380V时，闭锁值7KΩ。
7、控制方式：单控：只起动本机工作。
联控：当本机起动后8秒再起动第二台电机，如果第二台电动机动失败，则本台电动机也停止丁作。
8、相不平衡保护：不平衡系数有60％、65％、75％，可通过菜单整定选中某一项：当用户不需要此项功能时，可选中“关”，即可取消缺相功能。
缺相保护延时为8s。
9、故障查询功能：可通过菜单查看前十次发生故障的时间和故障类别。
QJZ2—30（15）/1140(660)矿用隔爆兼本质安全型真空电磁起动器南京双京电器有限责任公司新型开关说明1、额定工作电压：660、1140V2、额定工作电流：30A、15A3、控制电压：36V4、线路电压在额定75～110%时起动器应具可靠性。
但在额定电压110%允许短时工作。
5、带有水位自动控制（不可逆），可实现水泵无人职守自动工作。
6、带有本安型远方控制。
7、采用中文液晶显示，可以显示电压、电流、电阻、工作状态、故障类型等参数。
8、保护功能齐全：有短路、过载、缺相、欠压、过压、漏电闭锁、风电闭锁、真空管保护等功能。
9、有故障自动记忆，可以追踪查询历史故障。
10、真空管粘连、真空管漏气监测。
当真空管漏气绝缘降低，漏电压超过60V时进行保护，保护器故障警示同时拒绝合闸。
（保证工人的人身安全）11、预留有485或CAN总线通讯功能，可实现遥控、遥测等功能。
为自动化矿井做准备。
12、外壳带有过试、漏试、复位按钮方便检验开关的保护性能。
13、各种参数可通过外壳上的“向上”、“向下”、“确定”按钮调整，简易方便。
14、15A小型开关最小额定电流可以达到0.2A，使用在井下的自动电动道岔控制、绞车的电动刹车、管道电动阀门等小负载控制中，保护灵敏可靠。
序号电压最小保护负载备注1660V220瓦若使用两相可将缺相保护屏蔽21140V380瓦15、采用方形快开门结构，方便使用16、内部布局合理、结构简单，方便维护注意事项（1）本说明书适用于：QJZ2-30矿用隔爆兼本质安全型真空电磁起动器QJZ2-30N矿用隔爆兼本质安全型可逆真空电磁起动器QJZ2-15矿用隔爆兼本质安全型真空电磁起动器QJZ2-15N矿用隔爆兼本质安全型可逆真空电磁起动器（2）安装使用前请详细阅读使用说明书！（3）严禁带电开盖！（4）严禁损伤防爆面！（5）在使用和维护时，严禁更改本安电路参数及电器元件的规格、型号和参数。
（6）在用兆欧表测量起动器绝缘电阻时应将综合控制保护器的接线断开，以免损坏内部元件，如需测量电阻请用万用表测量。
(7)起动器在远控时不准使用接地芯线作为本安控制回路控制线。
一概述1.主要用途及适用范围QJZ2—30（15）/1140（660）矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器）适用于具有爆炸性危险气体（甲烷）和煤尘的矿井中，在交流50Hz，额定电压1140V 或660V的供电系统中，控制额定电流至15A、30A的三相鼠笼式异步电动机的直接起动、停止及反转，同时对电动机及有关电路进行保护。
2.型号的组成及代表意义Q J Z□—□/□（N）表示可逆型额定工作电压，V额定工作电流，A设计序号真空隔爆兼本安型起动器3.防爆型式与防爆标志为:矿用隔爆兼本质安全型标志为:Exd[ib]I4本产品执行标准：MT111-1998二正常工作条件1.周围环境温度为-5℃～+40℃；2.矿井大气压力（80～110）kPa（在地面使用时海拔高度不超过2000m）；3.相对湿度不大于95％（＋25℃时）；4.在有甲烷和煤尘爆炸性气体混合物的煤矿井下；5.在无破坏绝缘的气体或蒸汽的环境中；6.在无显著摇动和冲击振动的地方；7.在与水平面安装倾斜度不超过15º；8.能防止滴水的地方；9.污染等级：3级；10.安装类别：Ⅲ类。
三结构概述起动器由装在撬形托架上的长方形隔爆外壳，本体组件组成。
隔爆外壳分上、下腔两部分。
上腔为接线腔，下腔为主腔，起动器的输出电缆和控制电缆的连接，均采用压盘式引入装置。
起动器的前门采用快开门结构。
开门时，先顺时针转动门右旁锁孔里的门栓，直至门栓完全脱离前门插入转轴缺槽，然后将门手柄向上板并使其上转，门向上平移脱离卡板后打开。
前门打开后，以正常的操作方式不能合上隔离开关。
隔离开关工作手柄有正向、停止、反向三个位置。
隔离开关与真空接触器之间的电气联锁，是通过停止按钮和隔离开关把手联锁，若要扳动隔离开关必须先按下停止按钮，否则隔离开关无法旋转。
这样就可以避免隔离开关带负荷分断，但在紧急情况下，如接触器触头粘连，允许隔离开关带负荷切断电源。
起动器的组成电器元件（真空接触器、隔离换相开关、变压器、电流互感器、真空管保护装置、综合电脑保护器、控制按钮等）均安装在芯架上，起动器前门打开后，芯架可沿导轨拉出，以方便安装和维修。
四主要技术性能指标：1、额定电压：1140V或660V2、额定电流：30A、15A3、机械寿命：100万次；电寿命（AC4）：3万次4、工作制：八小时工作制及断续周期工作制。
5、当电源电压为额定值的75%～110%时，起动器应能可靠工作。
6、防护等级IP54。
7、本安参数：U:AC24V I:AC58mA在远控时，控制电缆的长度200米，控制电缆截面积≥1.5平方毫米，控制电缆分布电容≤0.1μF/km，分布电感≤1mH/km。
8、起动器的额定工作电流（Ie）及相应的额定控制功率（Pe），见表1：9、起动器过载保护、断相保护由综合保护器实现，其过载保护特性如表2所示；断相保护特性如表3所示。
综合保护器在过载、断相保护动作后显示器均显示相应的信息。
表1型号、规格额定工作电流（Ie）A额定工作电压（Ue）V当cosφXη=0.75时，所能控制电动机的最大功率（KW）断续周期工作制时的操作频率次/小时AC-3AC-4QJZ2-30/1140(660)(N)30114035600120 66020QJZ2-15/1140(660)(N)15114020600120 66010表2项号过电流/整定电流动作时间起始状态复位方式复位时间11．052h不动作冷态——21．25min<t1.2<20min热态自动1<tr<3 31．51min<t1.5<3min热态468s<t6<16s冷态表3保护器过电流/整定电流动作时间起始状态任意两相第三相综合型保护器1．00．9不动作冷态1．150<2min热态10、主电路漏电闭锁保护当起动器主电路对地绝缘电阻降低到表4整定值以下时，应实现主电路漏电闭锁，当上升到解锁电阻值时，应解除主电路漏电闭锁。
综合保护器的显示器应能显示相应的漏电闭锁电阻值（大于200K时显示200K、小于1K时显示1K），显示值与实际值误差不大于±2kΩ。
表4主电路额定工作电压V单相漏电闭锁整定值kΩ解锁电阻值114040+20%漏电闭锁值的1.5倍66022+20%11、过电压保护起动器采用综合保护器时，具有过电压保护功能。
当主电路电压上升至额定电压的1.3倍（允许误差±10%）时，起动器应能可靠切断电路。
12、起动器采用真空管保护装置，抑制真空接触器分断时或其它情况产生的瞬时过电压。
13、外型参数表5型号、规格高*宽*厚电缆最大外径重量主回路控制回路QJZ2-30（15）/1140(660)610*410*310φ32~40φ8~1958kgQJZ2-30（15）/1140(660)(N)610*410*310φ32~40φ8~1958kg五工作原理1、QJZ2-30(15)工作原理起动器的工作原理如附图所示。
将隔离换相开关HK手动合闸，这时变压器T1得电，T1输出18V和36V两组电源，18V电源供给保护器做电源使用。
36V电源供给真空接触器吸合及保护器内部的本安回路中的本安变压器使用。
保护器得电后首先进行自检，无故障则进入等待起动的状态。
当需要就地控制时，将S1拨在“近控”的位置上，按下起动按钮“QA1”，内部的继电器KB吸合，KM得电吸合，通过辅助节点KM-2保持。
需要停止时，按下停止按钮“TA1”，真空接触器KM失电，负载断开。
当需要水位控制时，将S1拨在“水位控制”位置上，当外部水位达到高水位时，内部的继电器KB吸合，KM得电吸合，负载得电。
当水位降低到低水位以下时，真空接触器KM失电，内部的继电器KB释放，真空接触器KM失电，负载断开。
水流保护:当开关用作排水时，可以外接水流传感器，传感器信号为一个开关量，通过B2\B4接入。
起动器起动后进行检测，若没有水流信号，开关延时10分钟停止，并有故障报警。
无水流保护后10分钟等水泵温度降低后，故障自动复位。
可通过历史故障查询查看是否有过无水流保护故障。
若无需水流保护，可以通过参数设定将此功能屏蔽。
漏电检测回路为：母线C、二极管DB1、接触器常闭触点KM—3、到C13进入保护器，接通漏电检测。
当真空接触器吸合，KM-3打开，漏电检测回路断开。
电流互感器LH的输出端分别接到保护器的C9、C10、C11、C12上，在保护器内微机检测电流信号与电流整定值进行比较，电流超限时按照反时限的规律断电。
在起动器的侧面上有八个按钮，它们分别是：就地起动QA、停止TA、设定向上、设定向下、设定确认、复位按钮、漏电检测、过流检测。
2、QJZ2-30(15)N工作原理可逆起动器的工作原理如附图所示。
将隔离换相开关HK手动合闸，这时变压器T1得电，T1输出18V和36V两组电源，18V电源供给保护器做电源使用。
36V电源供给真空接触器吸合及保护器内部的本安回路中的本安变压器使用。
保护器得电后首先进行自检，无故障则进入等待起动的状态。
若没有外接风电闭锁时需要将九芯接线柱XT2上的A5、A6短接。
当需要就地控制时，将S1拨在“近控”的位置上，按下起动按钮QA1（QA2），内部的继电器KB1（KB2）吸合，KM1(KM2)得电吸合，通过辅助节点KM1-2（KM2-2）保持。
需要停止时，按下停止按钮“TA1”，真空接触器KM1（KM2）无电释放，电机停转。
开关回复到初始状态。
当需要远方控制时，将S1拨在“远控”位置上，按下远端的起动按钮QA3(QA4)，内部的继电器KB1(KB2)吸合，KM1(KM2)得电吸合，通过辅助节点KM1-2（KM2-2）保持。
需要停止时，按下停止按钮“TA2”，内部的继电器KB1(KB2)释放，真空接触器KM1（KM2）无电释放，电机停转。
开关回复到初始状态。
也可以通过就地的停止按钮“TA1”停止。
注意远控时远方按钮必须加二极管方可起动。
为防止两只真空接触器KM1、KM2同时吸合造成短路，在中间继电器KB1，KB2之间接入对方的常闭接点、起动按钮QA1，QA2之间各自引入对方的常闭接点，形成二组电气闭锁电路；同时为确保安全，在两只真空接触器的之间还设有机械联锁装置。
漏电检测回路为：母线C、二极管DB1、接触器常闭触点KM1—3、KM2—3、到C13进入保护器，接通漏电检测。
当真空接触器吸合，KM1—3、KM2—3打开，漏电检测回路断开。
电流互感器LH的输出端分别接到保护器的C9、C10、C11、C12上，在保护器内微机检测电流信号与电流整定值进行比较，电流超限时按照反时限的规律断电。
