特灵CGWP水冷涡旋式冷水机组安装操作维护手册

目录一、产品保修政策 (1)二、水冷螺杆式冷水机组的特点及适用性 (3)三、机组组成及特点 (3)四、搬运、安装及注意事项 (3)五、机组的电气连接 (6)六、操作保养与维护 (8)七、各部件使用及检修方法 (11)八、常见故障分析 (15)附图、冷却〔冻〕水循环连接图 (17)说明：1、2、一、产品保修政策感谢贵公司使用"台佳"中央空调产品,我公司将秉承用户至上、服务第一的理念,为您提供优质、高效的售后服务。

有关产品保修内容说明如下：1．质量保证服务(1)质量保证指产品在本公司规定的使用条件和期限内,对产品因制造、装配及材料等方面造成各类故障及损坏的零部件〔丧失使用功能〕,本公司无偿为用户提供技术服务〔维修或更换相应的零部件〕,以确保用户正常使用。

(2)无偿技术服务以维修、更换零部件、恢复设备性能为主的原则,并保证设备维修后达到正常使用的技术水平。

(3)强制保养的规定："台佳"水冷螺杆式冷水机组强制保养规定,用户从设备调试之日起计算,设备运行在1000小时范围内,必须由本公司认可的专业技术人员进行强制保养。

由于此次保养对此后设备的使用、安全以及寿命有极其重要的作用,所以本公司强制要求每台新设备投入使用后必须在运行1000小时内,由本公司专业技术服务人员进行一次强制保养,否则按用户自动放弃质量保证权力处理。

"强制保养"中如需更换冷冻油、冷媒、干燥过滤芯等消耗材料,费用均由用户承担。

(4)"台佳"水冷螺杆式冷水机组定期保养规定：设备长时间停机之时需做一次保养工作,设备下次开机之前需做一次开机前的保养工作。

2．不予质量保证服务的事项(1)没有按本手册的要求使用设备。

(2)自行或非本公司专业技术服务人员对设备予以开机调试。

(3)自行或非本公司专业技术服务人员拆修设备。

(4)因水系统、供电系统等其他外围造成的设备损坏。

(5)因搬运、安装、保管不当等造成的设备损坏。

特灵离心冷水机组操作规程第1章总则第1条目的和依据1.为了确保特灵离心冷水机组的正常运行，提高设备的可靠性和运行效率，保障设备的安全运行，制定本操作规程。

2.本操作规程依据相关法律法规、标准、规范和制造商的技术文件、维修和操作手册等编制。

第2章设备简介第2条设备概述1.特灵离心冷水机组是一种采用离心压缩机、冷凝器、蓄冷槽、蒸发器等主要组件的制冷设备。

2.设备具有自动控制功能，可以根据需要进行冷却或加热处理。

第3章基本要求第3条设备操作要求1.操作人员必须具备相关的操作许可证，并经过专业培训，了解设备的工作原理和操作流程。

2.严格按照设备制造商提供的操作手册进行操作，不能随意更改设备的设置和参数。

3.设备操作必须遵守相关的安全规范和操作规程，不能违反操作规程进行操作。

第4章设备操作流程第4条设备启动流程1.检查设备的外观和周围环境，确保设备无明显损坏和异常。

2.检查设备的电气系统和控制系统，确保电气设备正常运行，并根据需要设置控制参数。

3.打开电源开关，启动设备，并根据需要设置运行模式和参数。

4.检查设备的冷冻水和冷却水供应系统，确保水源畅通，并调节水流量和温度。

5.设备启动后，观察设备的运行情况，检查设备的噪声和振动情况，如果有异常，及时停机检修。

第5章设备停止流程第5条设备停机流程1.根据需要停止设备运行，可以选择手动或自动停机模式。

2.在停机之前，首先关闭冷冻水和冷却水供应系统，并排出系统中的余水。

3.关闭设备的电源开关，停止设备运行。

4.检查设备的运行情况，观察是否存在异常情况，对异常情况进行记录并报告相关人员。

5.定期检查设备的维修情况，做好设备的日常维护工作。

第6章安全要求第6条设备操作安全要求1.操作人员必须穿戴符合要求的个人防护装备，包括安全帽、安全鞋、耳塞等。

2.对于禁止操作的设备部件和开关，必须进行有效封堵和标识。

3.禁止在设备运行时进行维修和保养工作，必须停机后方可进行。

4.严禁擅自更改设备的控制参数和设置，必须经过授权设计的人员进行。

水冷螺杆冷水机组安装、使用、操作和维护手册水冷螺杆式冷水机组可用于提供空调系统冷水，与风柜及组合式空调等末端空气处理机组组成各种大型集中式空调系统，广泛应用于宾馆、酒店、医院、商场、办公楼、娱乐场所等处的空气调节。

也可用于工业生产中工艺流程的降温。

机组使用范围：项目最大值最小值蒸发器进水温度℃24 7 出水温度℃15 5 进出水温差℃8 2.5冷凝器进水温度℃35 18 出水温度℃45 23 进出水温差℃8 3.5环境温度℃45 6 机组结构：螺杆式水冷冷水机组，主要由半封闭双螺杆压缩机、壳管式冷凝器及满液式蒸发器、油分离器、节流机构、电气控制系统等组合而成。

(1)蒸发器：在机组运行过程中，蒸发器一直维持较低的温度和压力，以便蒸发的制冷剂气体带走流过其内部冷冻水的热量。

(2)冷凝器：在机组运行过程中，冷凝器一直维持较高的温度和压力，以便流过冷凝器的冷却水带走制冷剂中的热量。

(3)螺杆压缩机：不断将蒸发器中蒸发的制冷剂气体送至冷凝器中，维持系统的高低压差。

(4)油分离器：将随制冷剂气体排出的冷冻油分离出来直接送回压缩机，保证压缩机安全可靠运行。

(5)电控系统：采用PLC或单片机控制系统，可自动调节机组输出制冷量达到用户实际需求；可控制使用侧、热源测水泵及冷却塔风机；显示以下参数：冷冻水进出水温度、冷却水进出水温度、蒸发、冷凝压力等系统参数；可进行当前故障及历史故障记录查询。

标记名称标记名称①电控箱⑤冷却水进水②螺杆压缩机⑥冷却水出水③蒸发器⑦冷冻水进水④冷凝器⑧冷冻水出水注：以上为示意图，请以实物为准。

制冷系统介绍：水冷螺杆式冷水机组为蒸气压缩式制冷机组的一种。

其制冷原理均是通过压缩机对制冷剂蒸气施加能量，使其压力、温度提高，然后通过冷凝、节流过程，使之变为低压，低温制冷剂液体在蒸发器内蒸发为蒸汽，同时从周围环境（载冷剂，如冷水中）获取热量使载冷剂温度降低，从而达到人工制冷的目的。

由此可见，蒸汽压缩式制冷循环包括压缩、冷凝、节流、蒸发等四个必不可少的过程。

说明本手册中的“安装部分”仅提供给专业安装人员使用；当您准备使用机组时，务必请先阅读“使用部分”，以避免您的误操作而损坏机组或发生意外；个别或部分机型如有改进，本说明书内容可能有所更改，届时恕不另行通知；产品执行标准：GB/；压力容器机组使用前后需向当地对口管理机构报备、登记、注册；对监视仪表类应及时并按期至计量归口单位检定以确保准确性。

安全警示1.本公司LSQW系列机组使用的制冷剂R22系中压介质， R22制冷剂属液化气体，它的饱和蒸汽压力与温度成对应关系．温度高，对应的饱和蒸汽压力也高．为保证机组安全，停机期间机组周围的环境温度不应超过45 ℃,否则应开动冷冻水泵，以降低蒸发器的温度。

机组在有制冷剂的情况下，严禁在蒸发器、冷凝器壳体上火焰切割或施焊。

严禁在机组运行时或机组承受压力情况下，紧固螺栓或螺母；如发现连接面有泄漏，必须泄压后才能紧固螺栓、螺母。

机组调试、使用中应避免制冷剂泄漏。

空气中人体可接受的R22蒸汽浓度(AEL)为1000 ppm,操作人员在该浓度之下工作对身体无不良影响。

但如果发生大量溢漏或泄漏，R22蒸汽会集中在靠近地面的低处，引起人体缺氧不适应。

这时，应加强通风，可用风机鼓风，使靠近地面的空气流通。

在制冷剂蒸汽被排除前，不要进入污染区域，以免对人体产生不良影响。

不要让液态R22接触皮肤和眼睛，以避免皮肤和眼睛冻伤。

2.向机组充注制冷剂或从机组中抽出制冷剂（R22），应选用专门的制冷剂抽灌装置。

从机组中抽出的制冷剂（R22）应注入符合机组设计压力的且按压力容器有关标准设计制造的贮液罐中。

不允许将制冷剂（R22）直接排入大气或下水道中。

在封闭的区域使用本系列机组时，为确保安全要求，应注意：在室外安装排气管道和换气管道，且要远离进风口。

确保良好通风，如果必要，应使用辅助通风设备来清除因意外泄漏形成的制冷剂蒸汽。

如有条件，机组上冷凝器易熔塞的排出口应用管道接至室外。

如有条件，可安装空气检测器，以监测空气中的制冷剂蒸汽浓度。

特灵离心冷水机组操作规程一、机组启动前准备工作1.检查机组外观及周围环境是否有异常情况，若有应及时处理。

2.检查机组电源是否正常，确认机组与电源连接良好。

3.检查机组水泵电源电压是否正常，确保水泵能正常运行。

4.检查机组水箱内的水位是否正常，若不足应及时补充。

5.检查机组冷却塔的风扇是否正常运转，确保冷却效果良好。

二、机组启动操作1.打开机组总电源开关，确认电源正常供应。

2.打开机组控制面板上的电源开关，使机组进入待机状态。

3.按照运行模式需求，选择合适的运行模式，并调整相应的设定参数。

4.打开机组主机的电源开关，使主机进入启动状态。

5.启动机组水泵，确保水泵正常运行，并调整水流量到合适的范围。

6.检查机组的压力和温度传感器是否正常工作，确认数据准确。

7.根据冷却负荷情况，适当调整机组的供冷量，保持环境温度在合适的范围内。

8.观察机组运行情况，确保各个部件正常工作，没有异常噪音和振动。

三、机组停止操作1.关闭机组主机的电源开关，使主机停止运行。

2.关闭机组水泵，停止水泵的运行。

3.关闭机组控制面板上的电源开关，使机组进入待机状态。

4.关闭机组总电源开关，切断机组与电源的连接。

5.如果机组停机时间较长，应及时清洗冷却塔，保持其清洁。

四、机组故障处理1.在机组运行过程中，如果出现故障，应立即停止机组运行。

2.根据故障现象，对机组进行检查和排查，找出故障点。

3.对于无法处理的故障，应及时联系售后服务团队，以便进行维修和解决。

4.在机组维修期间，应尽量减少对机组的操作和调整，以免引起其他故障。

五、机组安全操作注意事项1.机组操作人员应熟悉机组的结构和工作原理，了解安全操作规程。

2.机组操作人员应严格按照操作规程进行操作，不得随意调整机组参数。

3.在机组运行过程中，不得随意打开机组内部的盖板和保护设备。

4.操作人员应定期进行机组的检查和维护，确保机组安全可靠运行。

5.在机组操作过程中，遵守相关的安全操作流程和标准，做好防护措施。

安装操作维护手册Multi-split多联水冷中央空调MS-SVX06A-ZH3000-0965-01总述该空调机的所有安装过程必须符合国家、省份和当地的规定。

安装空调机前请仔细阅读本说明书。

请按本说明书安装与维护本机组，以确保空调器能正常可靠地运行。

空调器的安装必须由我公司指定的专业人员完成。

该说明书不可能覆盖空调机组安装中遇到的所有情况，不可能为安装中出现的所有可能性都提供指导。

如果需要更详细的资料或者遇到顾客提出的特殊问题而本说明书中没有详细叙述，请与ＴＲＡＮＥ公司联系。

目 录目录………………………………………………………………………附件：　机组安装方申请调试确认单安全预防措施.....................................................................型号说明（嵌入式室内机）...................................................型号说明（落地式室内机）...................................................型号说明（室外机）.........................................................机组外形尺寸图...............................................................安装要点........................................................................室内室外机组的安装.........................................................机组连接管的安装.........................................................冷凝排水管的安装.........................................................抽真空和制冷剂的充注.........................................................接线..............................................................................冷凝器的清洗..................................................................控制器说明..................................................................系统接线图..................................................................电气线路图..................................................................保养方法 (123456910121314151617212225)１、机组安装位置确认ａ、室外机组的散热通风情况是否满足了说明书上的距离要求 ｂ、室外机组是否有基础及减震措施，安装是否牢固 ｃ、室内机组是否有减震措施，安装是否牢固 ｄ、是否有足够的检修空间 ２、机组电气系统安装的确认ａ、检查空气开关容量和电源线线径是否符合机组要求 ｂ、检查接线是否正确，确认接线端子是否已压紧无虚接 ｃ、零线与地线的连接是否符合有关电气规范 ｄ、控制电线与电源线的配线连接是否符合防干扰要求 ３、冷冻水与冷却水系统安装的确认 ａ、水系统安装是否通过专业设计人员进行设计（如水管径计算等） ｂ、水系统的实际阻力是否与水泵的扬程匹配 ｃ、随机配送的Ｙ型水过滤器是否安装在机组的入水口 ｄ、冷却水系统的电气控制是否与机组电路形成外部联锁 ｅ、水系统是否装有机组进出水压力表、温度计及防震软管 ｆ、补水阀及排气系统设置是否合理 ｇ、水系统是否装有重力式膨胀水箱或压力式膨胀水箱 ｈ、水系统的水容量是否满足系统的要求（１０Ｌ／ＫＷ） 安装单位全称：安装单位地址：业主姓名／单位：联系人： 联系电话：机组安装地点： 省 市机组型号：内机条形码：外机条形码：经销单位：电话：安装单位：电话：联系人：传真：联系人：传真：是　（ ）　否　（ ）是　（ ）　否　（ ）是　（ ）　否　（ ）是　（ ）　否　（ ）是　（ ）　否　（ ）是　（ ）　否　（ ）是　（ ）　否　（ ）是　（ ）　否　（ ）是　（ ）　否　（ ）是　（ ）　否　（ ）是　（ ）　否　（ ）是　（ ）　否　（ ）是　（ ）　否　（ ）是　（ ）　否　（ ）是　（ ）　否　（ ）是　（ ）　否　（ ）水冷涡旋式冷水机组安装方申请调试确认单服务热线：编号：特灵空调器有限公司沿此线剪下 以下各项请安装方据实填写，并于开机调试４８小时前传真至区域售后服务中心，号码请咨询服务热线8008282622，以便如期安排机组的调试。

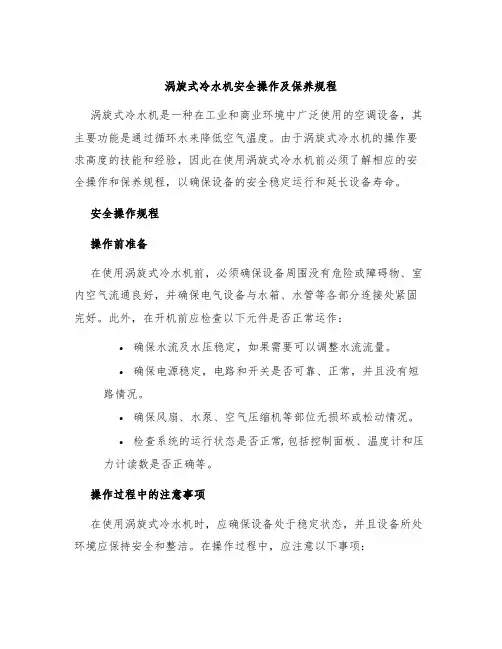

涡旋式冷水机安全操作及保养规程涡旋式冷水机是一种在工业和商业环境中广泛使用的空调设备，其主要功能是通过循环水来降低空气温度。

由于涡旋式冷水机的操作要求高度的技能和经验，因此在使用涡旋式冷水机前必须了解相应的安全操作和保养规程，以确保设备的安全稳定运行和延长设备寿命。

安全操作规程操作前准备在使用涡旋式冷水机前，必须确保设备周围没有危险或障碍物、室内空气流通良好，并确保电气设备与水箱、水管等各部分连接处紧固完好。

此外，在开机前应检查以下元件是否正常运作：•确保水流及水压稳定，如果需要可以调整水流流量。

•确保电源稳定，电路和开关是否可靠、正常，并且没有短路情况。

•确保风扇、水泵、空气压缩机等部位无损坏或松动情况。

•检查系统的运行状态是否正常, 包括控制面板、温度计和压力计读数是否正确等。

操作过程中的注意事项在使用涡旋式冷水机时，应确保设备处于稳定状态，并且设备所处环境应保持安全和整洁。

在操作过程中，应注意以下事项：•未经过特别许可，禁止非专业人员拆卸设备和调整设备的内部结构，以免影响设备的正常运转。

•需要在设备内加入水质合格的循环水供涡旋式冷水机使用，并且需要注意水温的控制，以确保系统正常运行。

•涡旋式冷水机在启动时产生的噪音较大，同时还可能有气味产生。

因此，在操作过程中要耐心等待设备渐渐平稳后加入循环水，并在检查系统的温度和压力时，避免开始太快或摩擦过度。

•如果涡旋式冷水机没有加水或是检测到水位异常，请先立即关闭底部开关，确认情况后再进行操作。

关闭设备和停止使用后的处理：在关闭涡旋式冷水机和停止使用前，必须遵守以下规则：•关闭电源开关、气源及水源后，应将所有从设备拆开的部件、如管件、泵头、风扇、机箱、阀门等全部放置在固定的袋子中而且不得随意放置.•清洁和补充设备内的水，注意清洁水箱、水管和水泵等元件，只有完全清洁干净后才能结束工作，并取消现场放置.•在设备热端关闭后，必须等待部件冷却后再进行拆卸和维修等操作，以免操作面部受伤和设备出现故障。

特灵离心冷水机组操作规程范本一、使用前的准备工作1. 检查冷水机组的周围环境，确保通风良好，没有杂物堆积。

2. 检查冷水机组的电源连接是否正常，电源线是否完好。

3. 检查冷水机组的冷却水管路是否连接正确，无泄露现象。

二、启动操作1. 打开主电源，确保电源指示灯亮起，确认供电正常。

2. 按下冷水机组的启动按钮，启动冷水机组。

3. 等待冷水机组启动完成，确保其正常运转。

三、冷水机组运行检查1. 观察冷水机组的运行指示灯，确保其在正常工作状态，无报警提示。

2. 检查冷水机组的压力表、温度计，确保压力和温度在正常范围内。

3. 检查冷水机组的水泵，确保其工作正常，无异响。

四、冷水机组停机操作1. 关闭冷水机组的水泵，停止供水。

2. 按下冷水机组的停机按钮，停止冷水机组的运行。

3. 等待冷水机组完全停止运行后，关闭主电源。

五、维护保养1. 定期检查冷水机组的冷却水管路是否正常，清除堵塞、修复漏水。

2. 定期清洁冷水机组的过滤器和换热器，确保通畅。

3. 定期检查冷水机组的运行指示灯和报警器，及时更换损坏的部件。

六、安全注意事项1. 在操作冷水机组过程中，严禁触碰电源部件，以免触电。

2. 遇到异常情况或报警提示时，应立即停机，并联系维修人员进行检修。

3. 不得私自拆卸冷水机组的任何部件，以免造成损坏或人身伤害。

4. 在操作冷水机组时，应站稳扶好，避免滑倒或其他意外伤害。

七、其他注意事项1. 操作人员应熟悉冷水机组的使用说明书，了解其工作原理和基本操作方法。

2. 在使用冷水机组过程中，应定期进行记录和检查，及时发现并解决问题。

3. 若长时间不使用冷水机组，应断开电源，进行定期检查和保养。

以上是特灵离心冷水机组的操作规程，如需详细了解，请参考冷水机组的使用说明书或联系相关技术人员。

保证操作人员的安全和冷水机组的正常运行是关键。

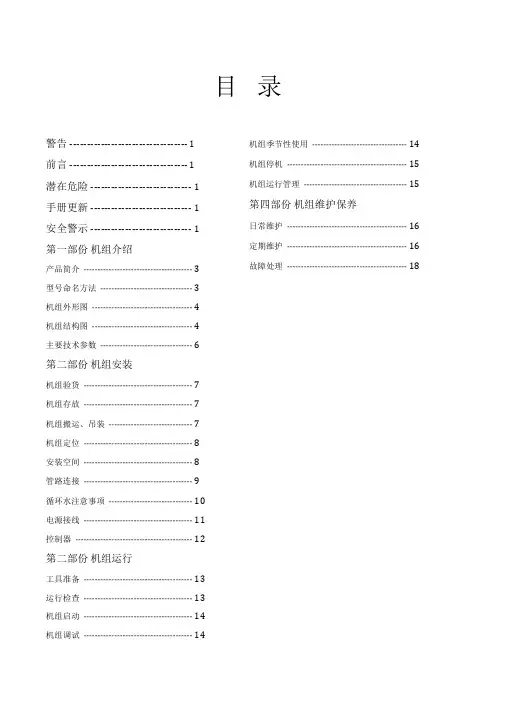

目警告---------------------------------- 1前言---------------------------------- 1潜在危险----------------------------- 1手册更新----------------------------- 1安全警示----------------------------- 1第一部份机组介绍产品简介 --------------------------------------- 3型号命名方法 --------------------------------- 3机组外形图 ------------------------------------ 4机组结构图 ------------------------------------ 4主要技术参数 --------------------------------- 6第二部份机组安装机组验货 --------------------------------------- 7机组存放 --------------------------------------- 7机组搬运、吊装 ------------------------------ 7机组定位 --------------------------------------- 8安装空间 --------------------------------------- 8管路连接 --------------------------------------- 9循环水注意事项 ------------------------------ 10电源接线 --------------------------------------- 11控制器 ------------------------------------------ 12第二部份机组运行工具准备 --------------------------------------- 13运行检查 --------------------------------------- 13机组启动 --------------------------------------- 14机组调试 --------------------------------------- 14录机组季节性使用 ---------------------------------- 14 机组停机 ------------------------------------------- 15 机组运行管理 ------------------------------------- 15 第四部份机组维护保养日常维护 ------------------------------------------- 16 定期维护 ------------------------------------------- 16 故障处理 ------------------------------------------- 18警告所有的机组维护工作必须按本公司的安装使用说明书进行操作。
