特灵RTHD螺杆机操作说明2

特灵RTHD螺杆机操作说明2
控制部分包含I/O模块，电源模块，启动模块和操作用的触摸屏。
动力供电接线 所有的动力线必须由项目工程师根据国家电气标准来选型。 供电线路穿管后通过启动柜右上部开口接进隔离开关输入端子。
冷冻水水泵控制 CH530上有蒸发器水泵输出继电器，当机组给定信号是自动运行模式时，该继电器闭合。当机组出现诊断故障的大多数 情况下，其触点断开停止水泵运行以防止水泵过热。用户可以连接机组水泵操作信号线到1A29模块的J2-4和J2-6端子。
DynaView 将处理大部分诊断。如果一个 LLID 报告出一个温度或压力超出范围，DynaView 将处理这个信息并且调用诊 断。除启动模块，单独的 LLID 不对任何的诊断功能负责。
注：用 CH530 服务工具（TechView）来替代任何任一 LLID 或者是当作任一机组部件的重新配制都是必须 的。TechView 将在这一节的后面讨论。
ECLS
ECLS -vs- Input (VDC)
140
120
100 Out 80 of Range 60 Diag 40
20
0
0
2
4
6
8
10
Input (VDC)
Out of Range Diagnostic
12
14
ECLS
ECLS -vs- Input (mA)
140 120
100 Out
80 of Range
典型的接线图见本手册后面。
注意只能使用铜导线！
机组的接线端不能使用其它类型的导线，不使用铜导线会导致机组损坏。
导线不能与其它组件、结构部件或机组接触。所有的导线必须有足够的长度，以便 移动压缩机和启动器。
注意：为避免控制故障，不要在将超过30V 的导线与低压（<30V ）导线放在一个导线管内。

RTHD水冷螺杆式冷水机组

RTHD水冷螺杆式冷水机组

ef3mfisb1?Z8_0k2
*{D*qo;<Adl7<Uvq
]PwF20k{Dl7qep20
d;
k{D]{f
W<N?d[s
-2N??,
]x*na0n=
@E863a0TH|_MN565Ebq] OvmE3nkE{Da0P=qe {Da0+?dkinxNF?+? _:qddFy{Dnl7;Zf-d;.
MOEA0owl7nt6
kE{Dn]\81MHwEn,G zv
kE{Dn]\8@+EX+kMHZ kn|GwEl7fU{DVvpOn ]{j9+wEpOXdnP.N{q @jFb{D~vnj9;ZfWzk E{Dn]\8Fc<<18,qM_L_ ~gTnd5kE{Do/JJqcm ,ZqR1yhF]bV[-VW0.eJ>N>-1 ]`ZV.o4-+_vu|_>DGG \nZkf
4<:3A
5333A
49, 9,
:;,
kE{D 59, kbS 49, E*
8;,
_`p~A>kEsb?bx<+n0m d<
K_*0|usbPLC
CBr8_b[bn1_*sbqPLC sbk/@dAd@Zi0|uq5Q ZKV0L*D/ R|u]OM_vAd n:s/Apq]ddFy_vkE* l7;Zf-d43.
3420 Ek,E.kE{D
fqzsq{ e \qtsomt ew|mz~ `sy}sp Xrsttqz MQL+PML gwv{
EM9K
MOEA0F2F?nt6
Wz.qb[2F2]\eozF?n xN_vEMfMOEAsx1=V3Fr |.cmqHl7nEF?2Ek,E

特灵中央空调机组RTHD详细介绍演示文稿

特灵中央空调机组RTHD详细介绍演示文稿
智能设计 直接与IPC3通信主干 连接 控制步进电机调节
EXV LLID 封装
IPC3通信主干 锯齿状圆圈将EXV 绑到CH530
RTHD EXV –阀门堵头
RTHD B型 EXV –阀门堵头
B型机器需要一个动力部 件 与C、D型的阀体一样 增加的堵头
RTHD –Schrader堵头
电子阀之后分配器之前 可用来测量分配器压降 正常的分配器压降为 8-12psid
压缩机剖视图
剖视图
RTHD压缩机
加载/卸载电磁阀
Unload Load
压缩机
负荷控制—全载荷
压缩机
负荷控制—部分载荷
压缩机
负荷控制—卸载
压缩机
润滑油回油口
压缩机电机
气体冷却 没有绕组温度传感 器 在气体管上没有吸 气入口过滤网
3600 RPM (60hz)
3000 RPM (50hz) 星-三角启动器
特灵中央空调机组RTHD详细介绍演示文 稿
优选特灵中央空调机组RTHD详细介绍
主要内容
RTHD 概况 RTHD与RTHB、RTHC机组的比较 RTHD主要部件及运行
控制、蒸发器、压缩机、EXV、油系统、冷凝器
RTHD 概况
产品系列: 175-450 Tons 单压缩机, 直接驱动 单制冷回路 0.572-0.677 kW/Ton (at ARI) 78 dBa 声压 电子膨胀阀 制冷剂: HFC-134a CH530
分配器—顶视
锥形设计—沿分配器变窄 确保整个分配器的供液 水管都需要一定量的制冷剂
2相入口
分配器—内视
分配器—吸气板
分配器—吸气末端挡板
吸气末端挡板 —使制冷剂气体走两侧

RTHD螺杆机操作

RTHD螺杆机操作
‹#› Insert Footer
RTHD机组参数显示
• 按<设定>进入菜单 • 按 进入 每一项
‹#› Insert Footer
RTHD机组参数显示
主机选项
• 点击数值可更改数值
‹#› Insert Footer
RTHD机组参数显示
• 按 键更改数值
‹#› Insert Footer
RTHD机组参数显示
特灵机组培训资料（客户版）
RTHD水冷螺杆机操作
Date：2012年6月
RTHD水冷螺杆机操作
• CH530控制屏操作 • 日常开关机组操作
‹#› Insert Footer
CH530控制屏操作
‹#› Insert Footer
功能参数描述
‹#› Insert Footer
日常操作
自动起/停 运行状态 (全部运行参数) 参数设定 (日常使用参数) 故障诊断记录 (最多10条记录) 没有历史诊断
English/中文-中国
‹#› Insert Footer
CH530操作屏演示
‹#› Insert Footer
演示链接
NewRTHD CH530.exe
请提问题
‹#› Insert Footer
日常开关机组操作
‹#› Insert Footer
系统概述
冷却水塔风扇
冷却水泵
压缩机
冷冻水泵
风机
• 按<主要>进入菜单 • 此菜单项目无法更改
‹#› Insert Footer
RTHD机组参数显示
• 此菜单项目无法更改
‹#› Insert Footer
RTHD机组参数显示
• 此菜单项目无法更改

特灵螺杆机产品介绍

特灵螺杆机产品介绍
大温差小流量系统
大温差小流量系统既可节约初投资(水管 直径、水阀、水泵尺寸减小)又可节省系 统运行费用。若冷冻水进出水温差从5˚C 温差(12˚C-7˚C)变到8˚C温差(13.6˚C5.6˚C)，则冷冻水流量可减少37.5%，水泵 功率减小约75.5%。下图表明：随着冷 冻水/冷却水的水流量从2.4/3.0gpm/ton 逐渐减小，整个系统的总能耗也相应减 小，虽然冷水机组的能耗略增。
RTHD 水冷螺杆式冷水机组
Series R Helical Rotary Liquid Chiller 528~1440kW
产品简介
高效节能、运行可靠是特灵产品 《冷水机组能效限定值及能源效率等级》中表2 能源效率等级指标
的特色
特灵空调经历百年发展，创立了以高效 可靠著称的特灵品牌。水冷螺杆式冷水 机组RTHD秉承特灵产品的优良传统，创 造出的高效率超过常规水冷离心式冷水 机组的平均水平，比同类型的水冷螺杆 机组节电10%左右，其高达99.5%的可
一次泵变流量系统也可节约系统初投资， 减少相应的水管、水阀和水泵数量，节
省冷冻机房面积。其原理图如下：
变流量冷水泵 P 冷水机组 P 冷水机组
流量调节阀
旁通管
系统盘管 二通阀
冷源侧水流量变化必然引起冷水机组的 出水温度波动，甚至导致冷水机组运行 不稳定。因此冷水机组的流量许可变化 范围和流量许可变化率是衡量冷水机组 性能的标志。RTHD冷水机组使用CH530 控制器，新增了前馈控制功能，变流量 自动补偿功能等，完全满足一次泵变流 量系统的要求。
目前市场上常见的机组控制台中均有很 多保护动作设定点(比如冷水出水温度低， 冷却水出水温度高，电流高等十几个保 护动作点)。通常机组达到保护设定点后 便会停机，并且发出报警信息。机组保护 动作点的设定，有利于保护机组避免损坏， 但另一方面却又为用户造成了很多麻

251-412RT 特灵RTHD

251-412RT 特灵RTHD

2
图3
图4
图5
气态 冷媒
液态冷媒
蒸发
蒸发
油与冷媒混合物
图6
产品特性
高效节能
精确的压缩机转子间隙，有效减少从 螺杆转子高压侧回流至低压侧的制冷 剂流量(图3)
压缩机转子与电机直接连接，不带齿 轮箱，避免齿轮传动造成的能量损失
采用滑阀无级调节压缩机的负荷，有 效提高部分负荷时的机组效率(图4)
采用电子膨胀阀，控制更精确(图5)
迅捷的运算速度，对各控制部件的巡 检速度可达到每秒三次，大大提高机 组的控制能力。
4. 具备模拟输出控制点，通过输出010Vdc的信号，可实现：
操作维修灵活方便
具备远程控制、数据远程传输、自诊 断程序等功能。
• 运行电流与满载电流百分比输出 • 冷凝压力/机组压差输出 • 可编程继电器报警输出 • 冷却水流量调节输出 (控制电动二
RTHD机组制冰时运行稳定，冷量衰 减和制冷效率衰减幅度最小。
图10
5
技术参数
国标工况机组参数
能效 等级
1 1 1 1 2 1 1 1 1 1 1 1 1 2 1
1 2 1
2 2
型号
B1B1B1 B1C1D1 B2B2B2 B2C2D2 C1D6E5 C1D5E4 C1E1F1 C2D4E4 C2D3E3 C2F2F3 D1D1E1 D1F1F2 D1G1G1 D2D2E2 D2F2F3 D3D2E2 D2G2G1 D3F2F3 D3G2G1 E3D2E2 E3F2F3 E3G2G1
它们的启停台数变化和负荷/流量调节
RTHD机组具备在大温差条件下保持
可分别独立控制。
较高的效率和稳定性的能力，使大温
与二次泵变流量系统相比，既可节省

特灵水冷螺杆式冷水机组样本

特灵水冷螺杆式冷水机组样本

初投资(6~10％)空调水系统解决方案——节约系统初投资或运行费用业主的电费帐单取决于整个冷水系统的能耗。

在过去的30年里，冷水机组效率提高很快，使其占整个系统能耗的比例已降低了20%，故冷却塔和水泵能耗已受重视。

系统应用下列节约系统初投资或运行费用的方案，深受空调专家的推崇，代表了空调水系统设计的主流发展方向。

RTHD 冷水机组使用先进的CH530控制器，显示卓越的性能和高效可靠的品质。

若了解详细的空调水系统解决方案，请垂询特灵公司当地销售办事处。

一次泵变流量系统一次泵变流量系统是使变频水泵的流量随空调负荷的减少而相应减少，从而节约水泵能耗。

与其他空调水系统方案相比，水泵能耗节约最多，见下表：省冷冻机房面积。

其原理图如下：变流量冷水泵流量调节阀旁通管系统盘管二通阀冷水机组P 冷水机组P冷源侧水流量变化必然引起冷水机组的出水温度波动，甚至导致冷水机组运行不稳定。

因此冷水机组的流量许可变化范围和流量许可变化率是衡量冷水机组性能的标志。

RTHD 冷水机组使用CH530控制器，新增了前馈控制功能，变流量自动补偿功能等，完全满足一次泵变流量系统的要求。

大温差小流量系统大温差小流量系统既可节约初投资(水管直径、水阀、水泵尺寸减小)又可节省系统运行费用。

若冷冻水进出水温差从5˚C 温差(12˚C-7˚C)变到8˚C 温差(13.6˚C-5.6˚C)，则冷冻水流量可减少37.5%，水泵功率减小约75.5%。

下图表明：随着冷冻水/冷却水的水流量从2.4/3.0gpm/ton 逐渐减小，整个系统的总能耗也相应减小，虽然冷水机组的能耗略增。

由于冷冻水供回水温差增大，冷水机组的出水温度降低，按5˚C 温差设计的常规冷水机组的效率衰减大，性能不稳定。

RTHD 冷水机组使用CH530控制器，能够在大温差条件下保持较高的效率和稳定性，使大温差冷水系统更节能。

冰蓄冷系统冰蓄冷系统利用峰谷电价差别，通过“夜间制冰，白天融冰”方式，把不能储存的电能转化为冷量储存起来，满足空调制冷需求，同时实现电力需求削峰填谷的目的。

特灵RTHD冷水机组资料

特灵RTHD冷水机组资料

1F= 1.5%(Eff )
例子：TRANE 3级离心机1000RT@0.65Kw/ton
蒸发器 冷凝器 出水=44F 进水=85F 进水=54F 出水=95F 饱和温度=39F 饱和温度=92F 临近温差=44F-39F=5F（正常） 临近温度=92F-85F=7F（不正常） 营运费用=ton x kw/ton x EFLHx $/Kwh 正常（5F临近温度）￥=1000 x 0.65 x (10x180) x 1.0=117万 异常（7F临近温度）￥=1000 x （0.65x 1.03) x (10x180) x 1.0=120.5万
制冷循环
2 1 蒸发器 2压缩机 3油分离器 4冷凝器 5电子膨胀阀
3a
5 1
3b
4
制冷循环
膨胀节流 装置
4
Pc
压力
3
冷凝器 2
P1
Pe
5
蒸发器 焓
1
特灵RTHD冷水机组
第三部分内容 压缩过程
压缩过程
吸气口
压缩过程
吸气口 阴阳转子与外壳 封存的制冷剂蒸气(V)
压缩过程
吸气口 封存的制冷剂 蒸气(V)
机组运行操作
日常运行记录
• 记录机组日常运行数据的目的是当机组有 任何运行数据程序不正常或偏离日常读数 时, 可及早发现并作出适当的处理, 避免造 成更严重的故障发生损害机组。 •日常运行记录是供操作人员领班或主管定 期查阅的。如发现任何不正常状况发生, 应 向TRANE维修中心查询处理方法或建议。
特灵RTHB冷水机组
第一部分内容 机组机械组成部分
机组机械组成部分
• 直接传动,低速运转,运行 可靠 • 采用五级轴承,与飞机引 擎同级 • 用制作核潜艇螺旋浆的 多头钻床 • 加工螺杆压缩机 • 结构简单,只有三个运转 部件,易损件少 • 可靠性高 • 滑阀调节制冷 量,15%~100%无级调节

特灵RTHD螺杆机操作说明

特灵RTHD螺杆机操作说明

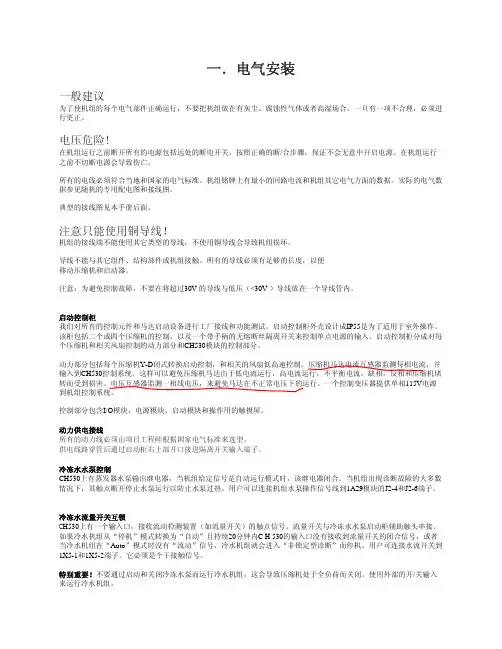

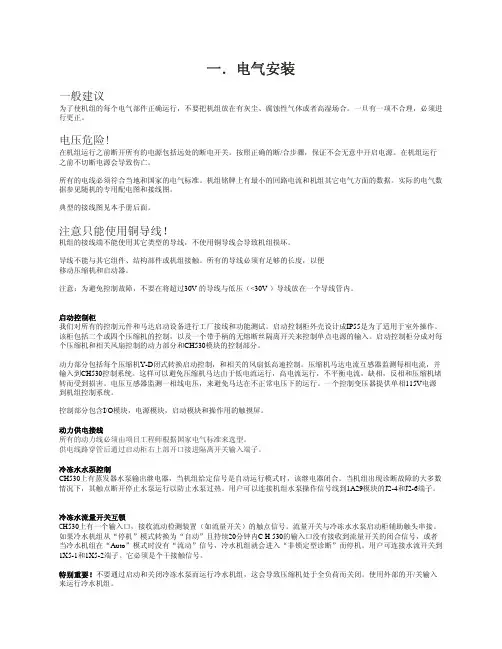

一．电气安装一般建议为了使机组的每个电气部件正确运行，不要把机组放在有灰尘、腐蚀性气体或者高湿场合。

一旦有一项不合理，必须进行更正。

电压危险!在机组运行之前断开所有的电源包括远处的断电开关。

按照正确的断/合步骤，保证不会无意中开启电源。

在机组运行之前不切断电源会导致伤亡。

所有的电线必须符合当地和国家的电气标准。

机组铭牌上有最小的回路电流和机组其它电气方面的数据。

实际的电气数据参见随机的专用配电图和接线图。

典型的接线图见本手册后面。

注意只能使用铜导线！机组的接线端不能使用其它类型的导线，不使用铜导线会导致机组损坏。

导线不能与其它组件、结构部件或机组接触。

所有的导线必须有足够的长度，以便移动压缩机和启动器。

注意：为避免控制故障，不要在将超过30V 的导线与低压（<30V ）导线放在一个导线管内。

启动控制柜我们对所有的控制元件和马达启动设备进行工厂接线和功能测试。

启动控制柜外壳设计成IP55是为了适用于室外操作。

该柜包括二个或四个压缩机的控制，以及一个带手柄的无熔断丝隔离开关来控制单点电源的输入。

启动控制柜分成对每个压缩机和相关风扇控制的动力部分和CH530模块的控制部分。

动力部分包括每个压缩机Y-D闭式转换启动控制，和相关的风扇低高速控制。

压缩机马达电流互感器监测每相电流，并输入到CH530控制系统。

这样可以避免压缩机马达由于低电流运行，高电流运行，不平衡电流，缺相，反相和压缩机堵转而受到损害。

电压互感器监测一相线电压，来避免马达在不正常电压下的运行。

一个控制变压器提供单相115V电源到机组控制系统。

控制部分包含I/O模块，电源模块，启动模块和操作用的触摸屏。

动力供电接线所有的动力线必须由项目工程师根据国家电气标准来选型。

供电线路穿管后通过启动柜右上部开口接进隔离开关输入端子。

冷冻水水泵控制CH530上有蒸发器水泵输出继电器，当机组给定信号是自动运行模式时，该继电器闭合。

当机组出现诊断故障的大多数情况下，其触点断开停止水泵运行以防止水泵过热。

特灵RTHD螺杆机完全版样本

特灵RTHD螺杆机完全版样本

初投资(6~10％)空调水系统解决方案——节约系统初投资或运行费用业主的电费帐单取决于整个冷水系统的能耗。

在过去的30年里，冷水机组效率提高很快，使其占整个系统能耗的比例已降低了20%，故冷却塔和水泵能耗已受重视。

系统应用下列节约系统初投资或运行费用的方案，深受空调专家的推崇，代表了空调水系统设计的主流发展方向。

RTHD冷水机组使用先进的CH530控制器，显示卓越的性能和高效可靠的品质。

若了解详细的空调水系统解决方案，请垂询特灵公司当地销售办事处。

一次泵变流量系统一次泵变流量系统是使变频水泵的流量随空调负荷的减少而相应减少，从而节约水泵能耗。

与其他空调水系统方案相比，水泵能耗节约最多，见下表：省冷冻机房面积。

其原理图如下：变流量冷水泵流量调节阀旁通管系统盘管二通阀冷水机组P 冷水机组P冷源侧水流量变化必然引起冷水机组的出水温度波动，甚至导致冷水机组运行不稳定。

因此冷水机组的流量许可变化范围和流量许可变化率是衡量冷水机组性能的标志。

RTHD冷水机组使用CH530控制器，新增了前馈控制功能，变流量自动补偿功能等，完全满足一次泵变流量系统的要求。

大温差小流量系统大温差小流量系统既可节约初投资(水管直径、水阀、水泵尺寸减小)又可节省系统运行费用。

若冷冻水进出水温差从5˚C 温差(12˚C-7˚C)变到8˚C温差(13.6˚C-5.6˚C)，则冷冻水流量可减少37.5%，水泵功率减小约75.5%。

下图表明：随着冷冻水/冷却水的水流量从2.4/3.0gpm/ton 逐渐减小，整个系统的总能耗也相应减小，虽然冷水机组的能耗略增。

由于冷冻水供回水温差增大，冷水机组的出水温度降低，按5˚C温差设计的常规冷水机组的效率衰减大，性能不稳定。

RTHD 冷水机组使用CH530控制器，能够在大温差条件下保持较高的效率和稳定性，使大温差冷水系统更节能。

冰蓄冷系统冰蓄冷系统利用峰谷电价差别，通过“夜间制冰，白天融冰”方式，把不能储存的电能转化为冷量储存起来，满足空调制冷需求，同时实现电力需求削峰填谷的目的。

特灵中央空调机组RTHD详细介绍

特灵中央空调机组RTHD详细介绍

压缩机
• 负荷控制—部分载荷
压缩机
• 负荷控制—卸载
压缩机
• 润滑油回油口
压缩机电机
• 气体冷却 • 没有绕组温度传感
器 • 在气体管上没有吸
气入口过滤网 • 3600 RPM (60hz)
3000 RPM (50hz) • 星-三角启动器
RTHD降膜蒸发器
RTHD降膜蒸发器
• 除去了气液分离器 —设计可以处理2相制冷
RTHD机组的压缩机CHHC
• 同RTHC • 以冷顿ton计大小
B1—180 B2—200 C1—250 C2—300
D1—300 D2—360 D3—450 E3—480（epinal）
RTHD压缩机
压缩机剖视图
RTHD压缩机
剖视图
加载/卸载电磁阀
Unload
Load
压缩机
• 负荷控制—全载荷
剂 —维持良好的运行效率 • 降低了制造成本 • 在正常运行时有8-
12psid 的压降
• 降膜技术
降膜蒸发器
2相分配器
降膜蒸发器
RTHD分配器
• 功能：分配气液混合的制冷剂使液体制冷剂可 以 均匀的离开分配器降落在下面的换热器管簇上 。
分配器—顶视
• 锥形设计—沿分配器变 窄
• 确保整个分配器的供液
水冷螺杆式冷水机 RTHD
主要内容
• RTHD 概况 • RTHD与RTHB、RTHC机组的比较 • RTHD主要部件及运行
控制、蒸发器、压缩机、EXV、油系统、冷凝 器
RTHD 概况
• 产品系列: 175-450 Tons • 单压缩机, 直接驱动 • 单制冷回路 • 0.572-0.677 kW/Ton (at ARI) • 78 dBa 声压 • 电子膨胀阀 • 制冷剂: HFC-134a • CH530

特灵RTHG 螺杆机组样本

特灵RTHG 螺杆机组样本
Tracer SC为特灵新一代的机组控制 系统，与原有的系统相比，SC简化 了系统结构，用户界面更直观，操控 更人性化。
模拟输入信号(外部、远程或手动设定) 直接控制机组负荷，而不以控制出水 温度为手段，可对机组实现预启动和
RTHG
系统结构图
4
机房图
技术参数
型号
电源
制冷
运转电流 启动电流
制冷量 冷吨 输入功率 性能系数
预加载。当系统中选用不同制冷效率 机组时，在部分负荷运行状态下，可 锁定高效制冷机组运行，让低效制冷 机组停机。
Tracer SC系统
RTHG可与特灵新一代的楼宇自控系 统TRACER SC无缝连接，支持供多 种的基于BAS的通讯协议，包括 BACnet, Modbus, LongTalk等，为用 户提供自动化的机房服务。
RTHG
水冷螺杆式冷水机组
250~400冷吨
July 2012
RTHG-PRC001-ZH
目录
产品特性............................................................... 3 先进的CH530控制器............................................. 4 技术参数............................................................... 5 外形尺寸图和基础图............................................. 7 吊装图................................................................... 8 重心分布图............................................................ 9 现场电气接线图..................................................... 10

特灵RTWS_产品样本

特灵RTWS_产品样本
电子膨胀阀(图4)反应灵敏,控制精确 具有开机自检功能,保证运行期间安 全可靠 微处理器控制
壳管式换热器(图5)采用独特的管卡技 术，有效减少换热管的磨损 增加换热管的换热面积， 换热效率 更高
CH530控制器
RTWS随机配备的CH530控制器(图5)可 以方便有效地实现空调系统设计工程师 所提出的系统节能方案，还可以让冷水 机组达到前所未有的节能效果。
至-12℃, 应用于工业冷却和冰蓄冷。可
应用于大温差小流量、一次泵变流量等
节能系统。
安装方便
RTWS结构紧凑，所有型号均可通过标
图3
准宽度的单扇门。同时可选配叉车通
道，便于现场运输。
操作简便、功能强大
CH530控制器采用液晶触摸屏，提供上 百种诊断及运行信息。控制功能全面， 包括自适应控制、冷凝器出水温度控制 功能等，可接驳楼宇控制系统。
集热水负器荷 (用户回水)
自来水补水
储水箱 100立方米
储水箱 100立方米
分热水负器荷 ( 去用户)
没有热负荷时
冷却塔 V2
P 控制器
控制器 V1
P T2
P
h热热e a负负t i荷荷n g load
T1
单冷凝器
水冷冷水机组
e v a蒸p 发o蒸r器a发t o器r
c冷冷o o负负l i荷荷n g load
RTWS做热水应用
概念：冷水机组通过回收冷却水系统中 的散热量，用于空调水或风的预热、工 业或生活用水加热等，既可节约能源， 又可减少冷却塔的运行费用和噪声。 ●适用于同时需要冷量和热量的项目。 ●热回收机组运行必须有足够的基本冷 负荷，通常将热回收机组与其它单冷机 组组合在一个系统中。 ●空调系统通常以满足冷负荷需求为首 要任务，并确保冷水机组运行效率， RTWS热回收出水温度可基本满足使用 需要。

特灵中央空调机组RTHD详细介绍.

特灵中央空调机组RTHD详细介绍.
水冷螺杆式冷水机 RTHD
R
SERVICE EXCELLENCE
主要内容
RTHD
概况 RTHD与RTHB、RTHC机组的比较 RTHD主要部件及运行
控制、蒸发器、压缩机、EXV、油系统、冷凝器
R
SERVICE EXCELLENCE
RTHD 概况




产品系列: 175-450 Tons 单压缩机, 直接驱动 单制冷回路 0.572-0.677 kW/Ton (at ARI) 78 dBa 声压 电子膨胀阀 制冷剂: HFC-134a CH530
R
SERVICE EXCELLENCE
RTHD降膜蒸发器
R
SERVICE EXCELLENCE
RTHD降膜蒸发器
除去了气液分离器 —设计可以处理2相制冷剂 —维持良好的运行效率 降低了制造成本 在正常运行时有8-12psid 的压降

R
SERVICE EXCELLENCE
R
SERVICE EXCELLENCE
RTHD启动器面板—Y/Δ
单控制箱设计 UL508排列控制箱 Y/Δ启动大小 —直到888RLA 固态启动器 —直到623RLA 65,000 Amp短路电路 承载额定电压460V 35,000 Amp短路电路 承载额定电压600V

R
SERVICE EXCELLENCE
星-三角启动器
RTAC EXV
R
SERVICE EXCELLENCE
RTHD EXV 动力部件
动力部件与RTAC中的 一样 阀体为RTHD配置 B型压缩机需要一个该 部件 C和D型压缩机需要两个
