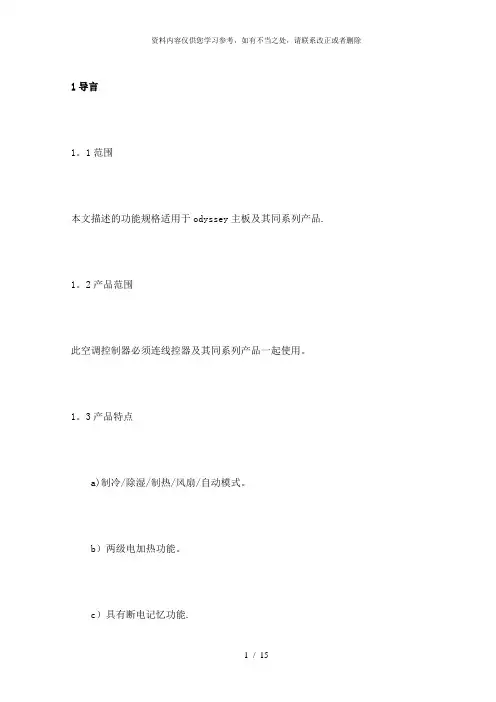

1导言1。
1范围本文描述的功能规格适用于odyssey主板及其同系列产品. 1。
2产品范围此空调控制器必须连线控器及其同系列产品一起使用。
1。
3产品特点a)制冷/除湿/制热/风扇/自动模式。
b)两级电加热功能。
c)具有断电记忆功能.d)具有遥控功能(可选).e)相互独立的双室外风扇。
f)电加热与热泵切换功能。
g)定时开/关机时间长达24小时。
i)机组压缩机再启动保护及分别启动延时。
j)机组压缩机协调工作功能。
k)机组压缩机高压保。
l)机组压缩机低压保护.n)机组压缩机过载保护。
q)制热模式下具有防止室内盘管过热功能。
r)制冷模式下具有防止室内盘管结冰功能。
s)双系统同时除霜及除霜代码显示功能。
t)感温器缺失自动检测功能。
u)故障代码显示。
v)来电自启动.x)回风及盘管温度显示功能。
2功能Tr=回风温度Ts=设定温度Toc=室外盘管温度Toet=室外环境温度Tic=室内盘管温度2。
1上电设置首次上电后,系统初始设置如下:室温(Tr)模式设定温度室内风扇≥25℃制冷25℃运行≤20℃制热20℃运行20℃<Tr<25℃风扇24℃运行这些设置仅仅适用于机组首次上电启动。
这是系统首次上电的缺省设置。
2.2系统拨码设置内机拨码:SWA1(模式选择)ON,为单冷;反之,为热泵SWA2(压缩机选择)ON,为单压缩机;反之,为双压缩机SWA3(电加热选择)ON,为带电加热;反之,为无电加热SWA4(来电自启动选择)ON,为来电自启动;反之,无来电自启动SWA5(除霜防冷风程序选择)ON,为除霜不停风机;反之,除霜停风机SWA6KFC电加热模式ON,为KFC模式;反之,普通模式外机拨码:SWB1备用SWB2备用线控器拨码:SWC1(房间温度探头切换)ON,为线控器温度;反之为回风温度。
SWC2辅热功能切换;ON为辅热键为热泵辅热切换键;反之辅热键为关闭开启辅热按键(仅热泵+电加热非KFC有效)2。
4开关有2种方法开关系统:i)通过ON/OFF开关触发ii)通过定时功能设定2。
安装操作维护手册Multi-split多联水冷中央空调MS-SVX06A-ZH3000-0965-01总述该空调机的所有安装过程必须符合国家、省份和当地的规定。
安装空调机前请仔细阅读本说明书。
请按本说明书安装与维护本机组,以确保空调器能正常可靠地运行。
空调器的安装必须由我公司指定的专业人员完成。
该说明书不可能覆盖空调机组安装中遇到的所有情况,不可能为安装中出现的所有可能性都提供指导。
如果需要更详细的资料或者遇到顾客提出的特殊问题而本说明书中没有详细叙述,请与TRANE公司联系。
目 录目录………………………………………………………………………附件: 机组安装方申请调试确认单安全预防措施.....................................................................型号说明(嵌入式室内机)...................................................型号说明(落地式室内机)...................................................型号说明(室外机).........................................................机组外形尺寸图...............................................................安装要点........................................................................室内室外机组的安装.........................................................机组连接管的安装.........................................................冷凝排水管的安装.........................................................抽真空和制冷剂的充注.........................................................接线..............................................................................冷凝器的清洗..................................................................控制器说明..................................................................系统接线图..................................................................电气线路图..................................................................保养方法 (123456910121314151617212225)1、机组安装位置确认a、室外机组的散热通风情况是否满足了说明书上的距离要求 b、室外机组是否有基础及减震措施,安装是否牢固 c、室内机组是否有减震措施,安装是否牢固 d、是否有足够的检修空间 2、机组电气系统安装的确认a、检查空气开关容量和电源线线径是否符合机组要求 b、检查接线是否正确,确认接线端子是否已压紧无虚接 c、零线与地线的连接是否符合有关电气规范 d、控制电线与电源线的配线连接是否符合防干扰要求 3、冷冻水与冷却水系统安装的确认 a、水系统安装是否通过专业设计人员进行设计(如水管径计算等) b、水系统的实际阻力是否与水泵的扬程匹配 c、随机配送的Y型水过滤器是否安装在机组的入水口 d、冷却水系统的电气控制是否与机组电路形成外部联锁 e、水系统是否装有机组进出水压力表、温度计及防震软管 f、补水阀及排气系统设置是否合理 g、水系统是否装有重力式膨胀水箱或压力式膨胀水箱 h、水系统的水容量是否满足系统的要求(10L/KW) 安装单位全称:安装单位地址:业主姓名/单位:联系人: 联系电话:机组安装地点: 省 市机组型号:内机条形码:外机条形码:经销单位:电话:安装单位:电话:联系人:传真:联系人:传真:是 ( ) 否 ( )是 ( ) 否 ( )是 ( ) 否 ( )是 ( ) 否 ( )是 ( ) 否 ( )是 ( ) 否 ( )是 ( ) 否 ( )是 ( ) 否 ( )是 ( ) 否 ( )是 ( ) 否 ( )是 ( ) 否 ( )是 ( ) 否 ( )是 ( ) 否 ( )是 ( ) 否 ( )是 ( ) 否 ( )是 ( ) 否 ( )水冷涡旋式冷水机组安装方申请调试确认单服务热线:编号:特灵空调器有限公司沿此线剪下 以下各项请安装方据实填写,并于开机调试48小时前传真至区域售后服务中心,号码请咨询服务热线8008282622,以便如期安排机组的调试。

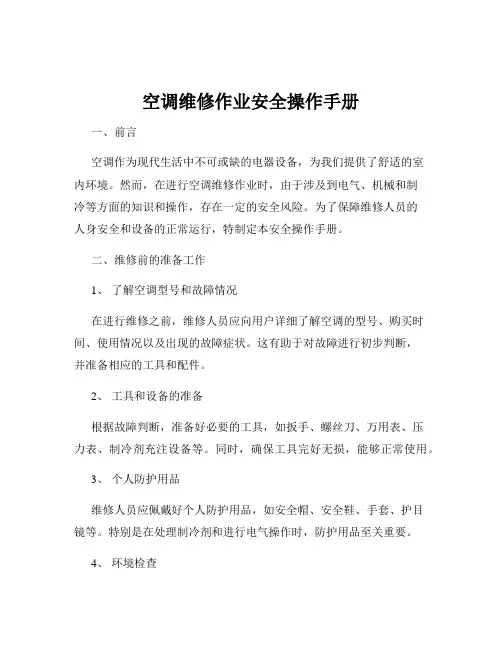

空调维修作业安全操作手册一、前言空调作为现代生活中不可或缺的电器设备,为我们提供了舒适的室内环境。
然而,在进行空调维修作业时,由于涉及到电气、机械和制冷等方面的知识和操作,存在一定的安全风险。
为了保障维修人员的人身安全和设备的正常运行,特制定本安全操作手册。
二、维修前的准备工作1、了解空调型号和故障情况在进行维修之前,维修人员应向用户详细了解空调的型号、购买时间、使用情况以及出现的故障症状。
这有助于对故障进行初步判断,并准备相应的工具和配件。
2、工具和设备的准备根据故障判断,准备好必要的工具,如扳手、螺丝刀、万用表、压力表、制冷剂充注设备等。
同时,确保工具完好无损,能够正常使用。
3、个人防护用品维修人员应佩戴好个人防护用品,如安全帽、安全鞋、手套、护目镜等。
特别是在处理制冷剂和进行电气操作时,防护用品至关重要。
4、环境检查检查维修作业现场的环境,确保通风良好,无易燃易爆物品。
如果在高处作业,还需要检查脚手架或登高设备的安全性。
三、电气安全操作1、断电操作在进行任何电气维修之前,务必切断空调的电源。
可以通过拔掉电源插头、关闭电源开关或断开断路器来实现。
在确认电源已切断后,使用万用表检测电路是否带电,以确保安全。
2、电气部件的检查和维修在检查电气部件时,要小心谨慎,避免触碰带电部分。
对于损坏的电气部件,应使用相同规格的正品部件进行更换,严禁使用劣质或不匹配的部件。
3、电线和接线端子检查电线是否有破损、老化或短路的情况。
接线端子应紧固可靠,无松动现象。
如果发现问题,应及时修复或更换。
四、制冷系统安全操作1、制冷剂的处理制冷剂是空调制冷系统中的重要物质,但它也具有一定的危险性。
在处理制冷剂时,要避免制冷剂泄漏到空气中,因为它可能会对环境造成污染,并且在一定浓度下还可能导致窒息。
如果需要排放制冷剂,应使用专用的回收设备进行回收。
2、制冷系统的压力检测在检测制冷系统的压力时,要使用正确的压力表,并按照操作规程进行操作。
面板操作介绍1.开关机操作按压’键,即刻安上次关机时的模式运行;再次按压此键便关机。
严禁频繁开/关机操作。
2.模式选择模式选择包括:制冷、除湿、送风、制热和自动,必须在开机状态设置才有效。
3.参数浏览可浏览的参数包括:化霜进入温度P01、化霜退出温度P02、化霜间隔时间P03,最短化霜时间P04,防冷风温度P05,防冷风退出温度P06,内盘防冻结温度P07、电加热1启动P08,电加热2启动/热泵关闭温度P09,热泵重启动温度P10、回风温度P11、内盘1温度P12、内盘2温度P13,外盘1温度P14、外盘2管温度P15、室外环境温度P16,按压键后再按压、键可浏浏览其十七个参数的设置值。
4.故障复位操作当有故障时,声音报警1秒并且背光一直闪烁,只显示故障代码,按压键,故障排除,报警取消,重新恢复工作状态,如故障仍然存在,声音报警1秒,背光仍然一直闪烁。
关机时显示时钟且背光灭。
5.参数设置(具体操作见二用户设置)可修改的参数:化霜进入温度S01、化霜退出温度S02、化霜间隔时间S03,最短化霜时间S04,防冷风温度S05,防冷风退出温度S06,内盘防冻结温度S07、电加热1启动S08,电加热2启动S09,电加热启动/热泵关闭温度S11,热泵重启动温度S12,在密码输入有效后,按压键后再按压、键可修改其十一个参数的设置值。
6. 常态显示在开机状态,显示当前设定温度,运行模式以及压缩机、加热器的工作情况;在定时状态,定时开亮,定时关亮;在开机状态可完成上述十一项参数设置操作,无任何按键操作时,10秒后返回常态显示,背光15秒后关闭。
用户设置必须在开机状态下●密码输入按下键5秒,显示“50“闪烁后,再通过、键调节密码为`66`时按下键即可修改参数,错误立即退出。
●化霜进入温度设置1.温度设置范围:-10℃- 10℃。
2.操作:密码确认后,时间显示区””显示”S01”,按下键后开始闪烁,再通过、键调至需要的参数。
第1篇一、前言特灵设备是一种先进的空调系统,广泛应用于各类公共场所、住宅和商业建筑中。
为确保特灵设备的安全、稳定、高效运行,特制定本操作规程。
二、操作人员要求1. 操作人员应具备空调制冷、通风、供暖等相关知识,熟悉特灵设备的基本结构、工作原理及操作方法。
2. 操作人员应持有相关资格证书,具备一定的设备操作经验。
3. 操作人员应严格遵守操作规程,确保设备安全运行。
三、操作步骤1. 开机前准备(1)检查设备电源是否正常,确保设备周围环境安全。
(2)检查设备冷却水系统、冷媒系统、通风系统等是否完好。
(3)检查设备控制面板、传感器等是否正常。
2. 启动设备(1)打开设备电源开关,启动主控制器。
(2)根据实际需求,设置设备运行参数,如温度、湿度、风速等。
(3)启动冷却水泵、冷媒压缩机、通风风机等设备。
3. 监控设备运行(1)观察设备运行状态,如冷却水泵、冷媒压缩机、通风风机等是否正常工作。
(2)查看设备控制面板显示的运行参数,确保设备运行在设定范围内。
(3)定期检查设备冷却水系统、冷媒系统、通风系统等,发现异常及时处理。
4. 停机操作(1)关闭设备控制面板上的运行按钮,停止设备运行。
(2)关闭冷却水泵、冷媒压缩机、通风风机等设备。
(3)关闭设备电源开关。
四、注意事项1. 操作人员应熟悉设备操作规程,确保设备安全运行。
2. 操作过程中,如发现设备异常,应立即停止操作,及时上报并采取相应措施。
3. 操作人员应定期对设备进行维护保养,确保设备正常运行。
4. 操作人员应严格遵守操作规程,不得擅自改变设备运行参数。
5. 操作人员应保持设备周围环境整洁,避免杂物堆积影响设备运行。
五、培训与考核1. 对操作人员进行定期培训,提高操作技能和设备维护保养能力。
2. 对操作人员进行考核,确保其具备操作特灵设备的资格。
3. 对操作人员进行考核不合格者,禁止其独立操作设备。
本规程适用于特灵设备操作人员,如有未尽事宜,可根据实际情况进行补充和修改。
特灵地源热泵空调wpwe技术手册特灵地源热泵空调技术手册1.简介1.1 概述1.2 技术要求1.3 主要特点2.工作原理2.1 地源热泵原理2.2 空调系统工作原理3.设备组成3.1 地源热泵设备3.1.1 地源热泵机组3.1.2 地热回水系统3.2 空调系统设备3.2.1 蒸发器3.2.2 冷凝器3.2.3 压缩机3.2.4 膨胀阀3.2.5 空气处理器4.安装及操作维护4.1 安装前准备4.2 安装步骤4.3 操作方法4.4 维护与保养5.故障排除5.1 常见故障及处理方法5.2 故障代码表6.技术指标6.1 产品参数6.2 性能曲线7.附件附件1、安装示意图附件2、接线图附件3、保养记录表法律名词及注释:1.地源热泵:利用地热能的一种空调系统,通过地下水、土壤或岩石中的热能进行热量交换。
2.蒸发器:地源热泵空调系统中的一个重要组成部分,用于吸收室内热量和传递给制冷剂。
3.冷凝器:地源热泵空调系统中的一个重要组成部分,用于将制冷剂释放的热量排出室外。
4.压缩机:地源热泵空调系统中的一个重要组成部分,用于压缩制冷剂并增加其温度和压力。
5.膨胀阀:地源热泵空调系统中的一个重要组成部分,用于调节制冷剂的压力和流量。
6.空气处理器:地源热泵空调系统中的一个重要组成部分,用于处理和分配冷热空气。
本文档涉及附件:1.附件1:安装示意图,用于说明特灵地源热泵空调的安装布局和连接方式。
2.附件2:接线图,用于指导特灵地源热泵空调的电气接线。
3.附件3:保养记录表,用于记录特灵地源热泵空调的维护和保养情况。
空调维修工岗位作业标准书一、拆机1、开机制冷,温度降至最低,防停机(冬天拆机的话,不能制冷,用制热,然后把外机的四通阀线甩开)。
2、将细管即高压管用内路角旋紧,约六十秒后再关粗管,即高压管{即收氟)。
3、将外机连线拆下(保护铜管不受损)。
二、装机1、按照选定位置将内机悬挂架固定到墙上,将内机安挂好。
2、按照选定位置将外机安装架固定到墙上,将外机安装好。
3、无穿墙孔的按照选定位置用工具打好孔(套袋无尘打孔)。
4、将电源线、控制线、铜管用衬套包裹好穿墙到位(距离不足的加长连接)5、将粗细管连好。
开粗管闸门,再将细管螺帽旋开少许。
这时就会有空气出来(即内机排空气)当出来的空气感觉,在变冷时,出来的就是氟,把螺帽旋紧。
6、将细管闸门用内路角打开。
使空调管道变成一个循环的回路。
7、将电源线和控制线与外机接好。
一切安装完毕后,通电试机。
8、封堵墙孔、用包扎带包扎线管。
三、空调室内机的清洗1、切断电源(之前必须先确定空调的好坏),在空调所处位置的正下方铺好报纸,以免灰尘弄脏用户家的物品。
2、打开室内机盖板,轻轻取出过滤网,将过滤网在水容器中先用清水冲洗,再用软毛刷轻刷;若表面有油污或沾有较牢固的附着物,可用中性洗涤剂刷洗,再用清水洗净,最后取出晾干。
(清洗过滤网应禁止用 40℃以上的热水清洗。
不能用洗衣粉、汽油、香蕉水等清洗,以免滤网变形)。
用清水冲洗干净后,用软布擦干或阴凉处吹干,避免在阳光下暴晒或在火炉等明火处烘干,以免滤网变形。
3、观察出风口是否污染严重,如严重,将出风口的页片拆出用中性药剂浸湿 4-5 分钟后,用抹布轻轻擦拭再用毛刷沾上内机清洗剂来回刷洗,如果不严重,用抹布沾上药剂直接擦拭即可。
4、用湿抹布将空调内机的各部件擦拭一遍,如翅片无污垢和牢固粘附物,可用专用气吹毛刷(或吸尘器)除尘清理;当翅片有较重的污垢、氧化物、坚固附着物时,先用适量外机清洗剂喷覆浸润,待发泡后用专用刮板刮掉泡沫及污物,将工具箱作为专用接水槽接在空调机下方,再用专业清洗机,水枪调到水雾状缓慢射出,清水冲洗至无残留物,擦干。
