特灵VAV产品样本(中文)

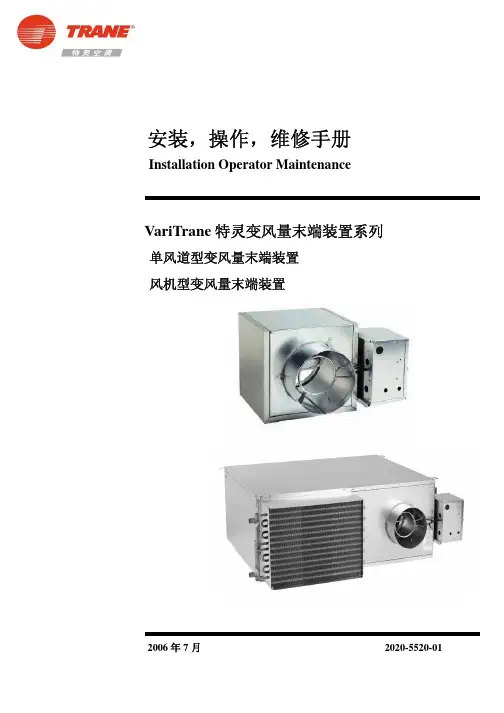

安装，操作，维修手册Installation Operator MaintenanceVariTrane特灵变风量末端装置系列单风道型变风量末端装置风机型变风量末端装置2006年7月 2020-5520-01目录型号说明 ........................................................................... 4~6 单风道型变风量末端装置 (4)并联风机型变风量末端装置 ……. …….……………………….………… 5~6 串联风机型变风量末端装置…………………………………….……….……...7~8概述 (9)产品介绍 ..........................................................................10~11 单风道型变风量末端装置 (10)并联风机型变风量末端装置 (11)串联风机型变风量末端装置 (11)安装 ................................................................................ 12~18 吊装尺寸................................................................................ 12~15 重量 ..................................................................................... 16~17 盘管的接管 . (18)执行器安装 (18)启动 (19)接线图 (21)维护 (24)电机 (24)过滤器 (24)热水盘管………………………………………………………….…………….. .24更换风机电机 (24)散流器安装 (25)型号说明 ---- 单风道型变风量末端装置第1~2位 ---- 装置类型VC 单风道型第3 位 --- 再热C 单冷E 电加热W 热水盘管第 4 位 ―― 发展序号T 中国工厂第5~6位 －— 一次风阀尺寸05 5”进口06 6“进口08 8“进口10 10“进口12 12“进口14 14“进口16 16“进口第7~8位 —— 未使用00 N/A第9位 —— 未使用0 N/A第10~11位 —— 设计序号A0 首次开发第12~15位 —— 控制模式DD00 特灵只提供风阀执行器DD01 DDC单冷DD02 DDC常关型开关水阀控制DD03 DDC比例调节水阀控制DD04 DDC开关型电加热控制DD11 LonTalk DDC单冷DD12 LonTalk DDC常关型开关水阀控制 DD13 LonTalk DDC比例调节水阀控制 DD14 LonTalk DDC开关型电加热控制 FM00 客户提供风阀执行器和控制器第16位 —— 保温层B 1”玻璃纤维D 1”附铝箔的玻璃纤维F 1”双层面板G 3/8“橡塑海绵第17位 —— 未使用0 N/A第18位 —— 未使用0 N/A 第19位 —— 未使用0 N/A第20位 —— 未使用0 N/A第21位 —— 热水盘管0 无热水盘管1 1排2 2排第22位 —— 控制和电气连接L 左式第23位 —— 变压器0 没有变压器3 220V变压器第24位 ——电源隔离开关0 无电源隔离开关W 带电源隔离开关 第25位 —— 电源保险丝0 无保险丝W 带保险丝第26位 —— 电加热电压0 无电加热C 单相220VJ 三相380V第27~29位 —— 电加热功率000 无电加热005 0.5kW~460 46kW注： 0.5kW~8kW — 0.5kW的增幅 8kW~18kW — 1kW的增幅18kW~46kW—2kW的增幅第30位 —— 电加热控制级数0 无电加热1 1级2 2 级(每级相等)3 3 级(每级相等)第31位 —— 未使用0 N/A第32位 —— 未使用0 N/A型号说明 ---- 并联风机型变风量末端装置第1~2位 ---- 装置类型VP 并联风机型第3 位 --- 再热C 单冷E 电加热W 热水盘管第 4 位 ―― 发展序号T 中国工厂第5~6位 －— 一次风阀尺寸05 5”进口06 6“进口08 8“进口10 10“进口12 12“进口14 14“进口16 16“进口第7~8位 —— 未使用00 N/A第9位 —— 风机型号P 02SQQ 03SQR 04SQS 05SQT 06SQU 07SQ第10~11位 —— 设计序号A0 首次开发第12~15位 —— 控制模式DD00 特灵只提供风阀执行器DD01 DDC单冷DD02 DDC常关型开关水阀控制DD03 DDC比例调节水阀控制DD04 DDC开关型电加热控制DD11 LonTalk DDC单冷DD12 LonTalk DDC常关型开关水阀控制 DD13 LonTalk DDC比例调节水阀控制 DD14 LonTalk DDC开关型电加热控制 FM00 客户提供风阀执行器和控制器 第16位 —— 保温层B 1”玻璃纤维D 1”附铝箔的玻璃纤维F 1”双层面板G 3/8“橡塑海绵第17位 —— 电机类型D 标准电机第18位 —— 电机电压5 220/50/1第19位 —— 出口连接1 法兰连接2 卡槽连接第20位 —— 消声器0 不带消声器W 带消声器 第21位 —— 热水盘管0 无热水盘管1 1排-进口2 2排-进口3 1排－出口－左式5 2排－出口－左式第22位 —— 控制和电气连接L 左式第23位 —— 未使用0 N/A第24位 —— 电源隔离开关0 无电源隔离开关W 带电源隔离开关 第25位 —— 电源保险丝0 无保险丝W 带保险丝第26位 —— 电加热电压0 无电加热C 单相220VJ 三相380V型号说明 ----并联风机型变风量末端装置（接上页）第27~29位 —— 电加热功率000 无电加热005 0.5kW~460 46kW注： 0.5kW~8kW — 0.5kW的增幅 8kW~18kW — 1kW的增幅18kW~46kW—2kW的增幅第30位 —— 电加热级数0 无电加热1 1级2 2 级(每级相等)3 3 级(每级相等)第31位 —— 未使用0 N/A第32位 —— 风量开关0 无风量开关W 带风量开关型号说明 ---- 串联风机型变风量末端装置第1~2位 ---- 装置类型VS 串联风机型第3 位 --- 再热C 单冷E 电加热W 热水盘管第 4 位 ―― 发展序号T 中国工厂第5~6位 －— 一次风阀尺寸05 5”进口06 6“进口08 8“进口10 10“进口12 12“进口14 14“进口16 16“进口第7~8位 —— 未使用00 N/A第9位 —— 风机型号P 02SQQ 03SQR 04SQS 05SQT 06SQU 07SQ第10~11位 —— 设计序号A0 首次开发第12~15位 —— 控制模式DD00 特灵只提供风阀执行器DD01 DDC单冷DD02 DDC常关型开关水阀控制DD03 DDC比例调节水阀控制DD04 DDC开关型电加热控制DD11 LonTalk DDC单冷DD12 LonTalk DDC常关型开关水阀控制 DD13 LonTalk DDC比例调节水阀控制 DD14 LonTalk DDC开关型电加热控制 FM00 客户提供风阀执行器和控制器 第16位 —— 保温层B 1”玻璃纤维D 1”附铝箔的玻璃纤维F 1”双层面板G 3/8“橡塑海绵第17位 —— 电机类型D 标准电机第18位 —— 电机电压5 220/50/1第19位 —— 出口连接1 法兰连接2 卡槽连接第20位 —— 消声器0 不带消声器W 带消声器 第21位 —— 热水盘管0 无热水盘管3 1排－出口－左式5 2排－出口－左式第22位 —— 控制和电气连接L 左式第23位 —— 未使用0 N/A第24位 —— 电源隔离开关0 无电源隔离开关W 带电源隔离开关 第25位 —— 电源保险丝0 无保险丝W 带保险丝第26位 —— 电加热电压0 无电加热C 单相220VJ 三相380V型号说明 ----串联风机型变风量末端装置（接上页）第27~29位 —— 电加热功率000 无电加热005 0.5kW~460 46kW注： 0.5kW~8kW — 0.5kW的增幅 8kW~18kW — 1kW的增幅18kW~46kW—2kW的增幅第30位 —— 电加热级数0 无电加热1 1级2 2 级(每级相等)3 3 级(每级相等)第31位 —— 未使用0 N/A第32位 —— 风量开关0 无风量开关W 带风量开关概述本手册描述了特灵变风量末端产品V A V的安装，同时介绍了单风道型末端装置和风机型末端装置的接线和管道连接和终端散流器的安装。

初投资(6~10％)空调水系统解决方案——节约系统初投资或运行费用业主的电费帐单取决于整个冷水系统的能耗。

在过去的30年里，冷水机组效率提高很快，使其占整个系统能耗的比例已降低了20%，故冷却塔和水泵能耗已受重视。

系统应用下列节约系统初投资或运行费用的方案，深受空调专家的推崇，代表了空调水系统设计的主流发展方向。

RTHD 冷水机组使用先进的CH530控制器，显示卓越的性能和高效可靠的品质。

若了解详细的空调水系统解决方案，请垂询特灵公司当地销售办事处。

一次泵变流量系统一次泵变流量系统是使变频水泵的流量随空调负荷的减少而相应减少，从而节约水泵能耗。

与其他空调水系统方案相比，水泵能耗节约最多，见下表：省冷冻机房面积。

其原理图如下：变流量冷水泵流量调节阀旁通管系统盘管二通阀冷水机组P 冷水机组P冷源侧水流量变化必然引起冷水机组的出水温度波动，甚至导致冷水机组运行不稳定。

因此冷水机组的流量许可变化范围和流量许可变化率是衡量冷水机组性能的标志。

RTHD 冷水机组使用CH530控制器，新增了前馈控制功能，变流量自动补偿功能等，完全满足一次泵变流量系统的要求。

大温差小流量系统大温差小流量系统既可节约初投资(水管直径、水阀、水泵尺寸减小)又可节省系统运行费用。

若冷冻水进出水温差从5˚C 温差(12˚C-7˚C)变到8˚C 温差(13.6˚C-5.6˚C)，则冷冻水流量可减少37.5%，水泵功率减小约75.5%。

下图表明：随着冷冻水/冷却水的水流量从2.4/3.0gpm/ton 逐渐减小，整个系统的总能耗也相应减小，虽然冷水机组的能耗略增。

由于冷冻水供回水温差增大，冷水机组的出水温度降低，按5˚C 温差设计的常规冷水机组的效率衰减大，性能不稳定。

RTHD 冷水机组使用CH530控制器，能够在大温差条件下保持较高的效率和稳定性，使大温差冷水系统更节能。

冰蓄冷系统冰蓄冷系统利用峰谷电价差别，通过“夜间制冰，白天融冰”方式，把不能储存的电能转化为冷量储存起来，满足空调制冷需求，同时实现电力需求削峰填谷的目的。

WPWE冷热水型模块化水源热泵机组R22：10.3kW ~ 59.5kWR410A：11.0kW ~ 62.0kWNovember 2011水环式系统地下水式系统地下环路式系统3.4.系统介绍与集中式空调系统相比，水源热泵系统一大优势在于在部分负荷时只需启动机组本身和循环水，不用频繁启停锅炉和冷却塔系统，这样大大节省了能源消耗；而在过渡季节，空调系统中各机组同时供冷和供暖的情况下，节能效果更加明显。

与水-风型水源热泵机组相比，水-水热泵在工程应用中具有以下的优点，建议业主或设计单位从实际需要出发，对不同的空调区域采用最为合适的机组形式：1.2.水温波动范围小，保证机组运行高效可靠，更可避免风冷机组冬季除霜的问题；各机组之间运行相对独立，个别机组的故障不会影响整个系统和其它机组的正常运行。

单户单表，每个用户可将自身的电表系统和空调系统连接，单独计费。

大楼管理人员、物业部门、业主再也无须为空调费用的结算发愁，真正实现公正与公平。

无需设立专门的锅炉房、冷冻机房和大型的通风管道，因此安装和投资费用大大减少。

两管制系统实现四管制系统功能，可同时满足各区域单独制冷/制热需求。

节约初投资高效节能可靠性高单独计费应用灵活室内侧采用传统的风机盘管形式，便于控制噪音、保证层高；减少机组数量，简化冷却水系统设计，易于达到水力平衡，减少水泵设计负荷，便于进行维护保养。

对于室内末端数量众多的场合，优势尤其明显；在室内侧可以用传统方式加载新风机组，运行性能稳定、可靠；针对住宅等使用场所，可以适当考虑各个房间的同时使用系数，合理减小主机的容量配置，进一步节省能源和初投资。

机组特性水冷式设计，采用高效涡旋式压缩机，能效比高；部分型号为双压缩机机组，可以实现逐级卸载，部分负荷效率更高；热力膨胀阀精确控制制冷剂流量，运行更稳定，应用范围更宽广。

机组针对水环、地下水及地下环路系统等多种应用进行不同调校，保证在不同工况条件下机组的正常运行。

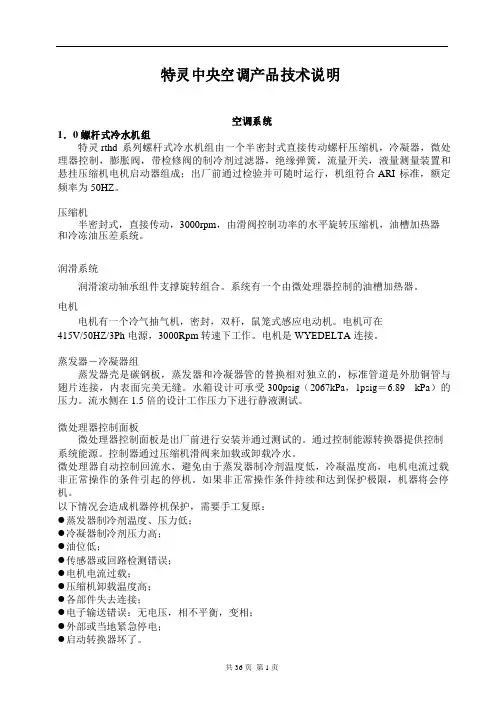

特灵中央空调产品技术说明空调系统1．0螺杆式冷水机组特灵rthd系列螺杆式冷水机组由一个半密封式直接传动螺杆压缩机，冷凝器，微处理器控制，膨胀阀，带检修阀的制冷剂过滤器，绝缘弹簧，流量开关，液量测量装置和悬挂压缩机电机启动器组成；出厂前通过检验并可随时运行，机组符合ARI 标准，额定频率为50HZ。

压缩机半密封式，直接传动，3000rpm，由滑阀控制功率的水平旋转压缩机，油槽加热器和冷冻油压差系统。

润滑系统润滑滚动轴承组件支撑旋转组合。

系统有一个由微处理器控制的油槽加热器。

电机电机有一个冷气抽气机，密封，双杆，鼠笼式感应电动机。

电机可在415V/50HZ/3Ph电源，3000Rpm转速下工作。

电机是WYEDELTA连接。

蒸发器－冷凝器组蒸发器壳是碳钢板，蒸发器和冷凝器管的替换相对独立的，标准管道是外肋铜管与翅片连接，内表面完美无缝。

水箱设计可承受300psig（2067kPa，1psig＝6.89kPa）的压力。

流水侧在1.5倍的设计工作压力下进行静液测试。

微处理器控制面板微处理器控制面板是出厂前进行安装并通过测试的。

通过控制能源转换器提供控制系统能源。

控制器通过压缩机滑阀来加载或卸载冷水。

微处理器自动控制回流水，避免由于蒸发器制冷剂温度低，冷凝温度高，电机电流过载非正常操作的条件引起的停机。

如果非正常操作条件持续和达到保护极限，机器将会停机。

以下情况会造成机器停机保护，需要手工复原：●蒸发器制冷剂温度、压力低；●冷凝器制冷剂压力高；●油位低；●传感器或回路检测错误；●电机电流过载；●压缩机卸载温度高；●各部件失去连接；●电子输送错误：无电压，相不平衡，变相；●外部或当地紧急停电；●启动转换器坏了。

以下情况，机器会自动停机保护：·` `●短暂的能源缺失●低/高压●蒸发器或冷凝器水流没有了如果发生一次故障，会有超过100次的诊断。

显示器会指出错误，要求复原，显示诊断时间和日期，诊断时运行的机器状态，和帮助信息。

初投资(6~10％)空调水系统解决方案——节约系统初投资或运行费用业主的电费帐单取决于整个冷水系统的能耗。

在过去的30年里，冷水机组效率提高很快，使其占整个系统能耗的比例已降低了20%，故冷却塔和水泵能耗已受重视。

系统应用下列节约系统初投资或运行费用的方案，深受空调专家的推崇，代表了空调水系统设计的主流发展方向。

RTHD 冷水机组使用先进的CH530控制器，显示卓越的性能和高效可靠的品质。

若了解详细的空调水系统解决方案，请垂询特灵公司当地销售办事处。

一次泵变流量系统一次泵变流量系统是使变频水泵的流量随空调负荷的减少而相应减少，从而节约水泵能耗。

与其他空调水系统方案相比，水泵能耗节约最多，见下表：省冷冻机房面积。

其原理图如下：变流量冷水泵流量调节阀旁通管系统盘管二通阀冷水机组P 冷水机组P冷源侧水流量变化必然引起冷水机组的出水温度波动，甚至导致冷水机组运行不稳定。

因此冷水机组的流量许可变化范围和流量许可变化率是衡量冷水机组性能的标志。

RTHD 冷水机组使用CH530控制器，新增了前馈控制功能，变流量自动补偿功能等，完全满足一次泵变流量系统的要求。

大温差小流量系统大温差小流量系统既可节约初投资(水管直径、水阀、水泵尺寸减小)又可节省系统运行费用。

若冷冻水进出水温差从5˚C 温差(12˚C-7˚C)变到8˚C 温差(13.6˚C-5.6˚C)，则冷冻水流量可减少37.5%，水泵功率减小约75.5%。

下图表明：随着冷冻水/冷却水的水流量从2.4/3.0gpm/ton 逐渐减小，整个系统的总能耗也相应减小，虽然冷水机组的能耗略增。

由于冷冻水供回水温差增大，冷水机组的出水温度降低，按5˚C 温差设计的常规冷水机组的效率衰减大，性能不稳定。

RTHD 冷水机组使用CH530控制器，能够在大温差条件下保持较高的效率和稳定性，使大温差冷水系统更节能。

冰蓄冷系统冰蓄冷系统利用峰谷电价差别，通过“夜间制冰，白天融冰”方式，把不能储存的电能转化为冷量储存起来，满足空调制冷需求，同时实现电力需求削峰填谷的目的。

特灵空调VAV空调系统简介特灵VAV空调系统/变风量（Variable Air Volume）空调系统，是一种通过改变送风量来调节室内温湿度的空调系统。

特灵变风量VAV空调系统由空气处理机组、新风/排风/送风/回风管道、变风量空调箱、房间温控器等组成，其中变风量VAV空调箱是该系统的最重要部分。

特灵VAV空调系统/变风量（Variable Air Volume）空调系统，是一种通过改变送风量来调节室内温湿度的空调系统。

变风量VAV空调系统60年代起源于美国，自80年代开始在欧美、日本等国得到迅速发展，最重要的原因是变风量空调系统巨大的节能优势。

经过十几年的普及和发展，目前变风量空调系统己占据了欧、美、日集中空调系统约30% 的市场份额，并在世界上越来越多的国家得到应用。

进入90年代以来，采用VAV 技术的多层建筑与高层建筑已达到95%。

变风量空调系统由空气处理机组、新风/排风/送风/回风管道、变风量空调箱、房间温控器等组成，其中变风量空调箱是该系统的最重要部分。

一、变风量空调系统（VAV）的优势变风量VAV空调系统区别于其它空调形式的优势主要在以下几个方面：1、节能由于空调系统在全年大部分时间里是在部分负荷下运行，而变风量空调系统是通过改变送风量来调节室温的，因此可以大幅度减少送风风机的动力耗能。

据模拟测算，当风量减少到80% 时，风机耗能将减少到51%；当风量减少到50%时，风机耗能将减少到15%。

全年空调负荷率为60% 时，变风量空调系统（变静压控制）可节约风机动力耗能78%。

2、新风作冷源因为变风量VAV空调系统是全空气系统，在过渡季节可大量采用新风作为天然冷源，相对于风机盘管系统，能大幅度减少制冷机的能耗，亦可改善室内空气质量。

3、无冷凝水烦恼变风量VAV空调系统是全空气系统，冷水管路不经过吊顶空间，避免了风机盘管系统中令人烦恼的冷凝水滴漏和污染吊顶问题。

4、系统灵活性好现代建筑工程中常需进行二次装修，若采用带VAV空调箱装置的变风量空调系统，其送风管与风口以软管连接，送风口的位置可以根据房间分隔的变化而任意改变，也可根据需要适当增加风口。
