《欧姆定律》复习试卷(二)

可编辑修改精选全文完整版欧姆定律练习题(含答案)一、欧姆定律选择题1．如图所示，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P从中点向b端移动一段距离，电压表V1、V2示数的变化量分别为△U1、△U2，电流表示数的变化量为△I，阻值相同的定值电阻R1、R2消耗电功率的变化量分别为△P1、△P2．则下列判断正确的是（）A. △P1+△P2＝△I2．（R1+R2）B. |△U1|＞|△U2|C. | |+| |＝R1+R2D. |△U1|＜|△U2|【答案】 C【解析】【解答】解：由电路图可知，R1与R0、R2串联，电压表V1测R0与R2两端的电压之和，电压表V2测R2两端的电压，电流表测电路中的电流。

（1）将滑动变阻器的滑片P 从中点向b端移动一段距离，设移动前后电路中的电流分别为I1、I2，由I＝可得，电压表V2示数的变化量：△U2＝U2﹣U2′＝I1R2﹣I2R2＝（I1﹣I2）R2＝△IR2，则|△U2|＝|△IR2|，因串联电路中总电压等于各分电压之和，所以，电压表V1示数的变化量：△U1＝U1﹣U1′＝（U﹣I1R1）﹣（U﹣I2R1）＝（I2﹣I1）R1＝﹣△IR1，则|△U1|＝|△IR1|，因R1、R2的阻值相同，所以，|△U1|＝|△U2|，BD不符合题意；由| |＝R1、| |＝R2可知，| |+| |＝R1+R2，C符合题意；（2）定值电阻R1、R2消耗电功率的变化量分别为△P1、△P2，则△P1+△P2＝（I12﹣I22）（R1+R2）＝（I1﹣I2）（I1+I2）（R1+R2）＝△I（I1+I2）（R1+R2），A不符合题意。

故答案为：C。

【分析】结合电路图，理清元件的连接方式及电表的测量对象，将滑动变阻器的滑片P从中点向b端移动一段距离，设出移动前后电路中的电流，根据欧姆定律表示出电压表V2示数的变化量，根据串联电路的电压特点和欧姆定律表示出电压表V，示数的变化量，然后结合R1、R2的阻值相同比较|△U1|与|△U2| 的大小关系；根据P=I2R表示出定值电阻R1、R2消耗电功率的变化量.2．如图所示，电源电压6V保持不变，定值电阻R1标有“10Ω0.5A”字样：滑动变阻器R2标有“20Ω1A”字样，电流表量程为0～0.6A，电压表量程为0～3V，闭合开关S，下列做法能够保证电路安全的是（）A. 电路中电流不超过B. 两端电压不超过3VC. 滑动变阻器连入电路的阻值在范围内变化D. 电路的总功率在范围内变化【答案】 D【解析】【解答】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。

中考物理复习《欧姆定律》专题测试卷(附带答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示的电路中，电源两端的电压保持不变，闭合开关S后，滑动变阻器的滑片P向右移动，下列说法中正确的是（）A．电压表的示数变大B．电灯L的亮度变暗C．电流表A₁的示数变小D．电流表A₁的示数变小2．在图甲电路中，电源电压不变，R0为定值电阻，R为滑动变阻器；在滑片P从最右向最左端滑动过程中，电压表与电流表的示数变化关系如图乙，则下列说法正确的（）。

A．电源电压为5VB．滑片P在中点时，电压表示数为3VC．定值电阻R0为8ΩD．滑片P在中点时，电流为0.4A3．关于URI，下面说法正确的是（）A．通过一段导体的电流一定时，导体的电阻跟其两端电压成正比B．导体两端电压一定时，导体的电阻跟通过它的电流成反比C．通过一段导体的电流越大，导体的电阻越小D．导体的电阻在数值上等于它两端电压和通过它的电流之比4．如图所示的电路中，当开关S闭合，甲、乙两表是电压表时，示数之比U甲：U乙=3：2；当开关S断开，甲、乙两表是电流表时，则两表的示数之比I甲：I乙为A．1：2B．1：3C．2：3D．3：15．如图所示的滑动变阻器连入电路的四种接法中，当滑片P向左滑动时，滑动变阻器中的电流变大的是（）A．B．C．D．6．如图，R1=10欧姆，电流表A1示数为0.5安培，电源电压为10伏特。

下列叙述不正确的是（）A．R1与R2并联B．电流表A的示数为1.0安培C．R1两端电压为10伏特D．R2阻值为20欧姆7．如图所示，在“探究电流与电阻的关系”时，电源电压恒为4.5V，R1可选用5Ω、10Ω、20Ω的电阻，滑动变阻器R2规格为“25Ω 0.5A”，电压表（量程为0V~3V），电流表（量程为0~0.6A）。

下列说法正确的是（）A ．多次实验是为了减小误差B ．实验中可保持R 1两端电压为3VC ．将R 1由10Ω换成20Ω，需要向右调节滑动变阻器的滑片D ．若实验电压的预设值为1.5V ，要获得3组实验数据，要更换最大阻值为40Ω的滑动变阻器8．一次电学实验课上婷婷设计了如图所示的电路图，婷婷同桌观察后得出以下几种结论，其中正确的是（ ）A ．电源电压一定是3VB ．电压表测得是灯L 2的电压C ．越亮的灯泡电流越大D ．电阻越大的灯泡，两端电压越大9．新的国家标准对延长线插座配用电缆的导线横截面积要求进行了修改，额定电流16A 的延长线插座，导线最小标称横截面积由1mm 2提升到1.5mm 2.增大导线横截面积的目的是 A ．增大导线的电阻 B ．减小通过导线的电流 C ．增大导线的电压 D ．减小导线发热的功率10．如图所示的电路中，12:2:1R R ，S 断开时，电流表的示数为1I ，S 闭合时，电流表的示数为2I ，则1I 与2I 之比是（ ）A．1:3B．2:3C．3:1D．3:2二、填空题11．某同学连成如图所示电路，电池组的电压是6V，两个小灯泡的额定电压都是6V，开关S闭合后，灯L1亮，L2不亮，电压表和电流表都有示数．由此可以做出判断：灯L2处可能是(填“断路”或“短路”)．在原电路的基础上，只改动一处，就可以判断灯L2是否真的损坏．请简述你采用的方法，并做出判断：．12．如图是关于电阻R1、R2的电流与电压关系的图像。

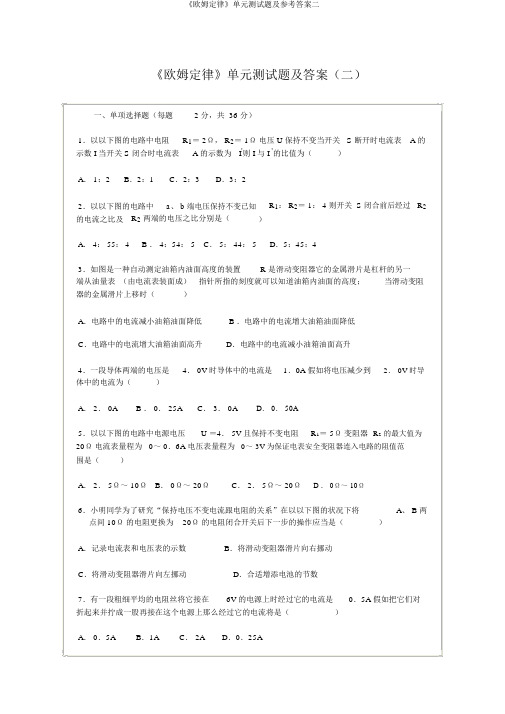

《欧姆定律》单元测试题及答案（二）一、单项选择题（每题 2 分，共 36 分）1．以以下图的电路中电阻R1＝ 2Ω， R2＝ 1Ω电压 U 保持不变当开关S 断开时电流表 A 的示数 I 当开关 S 闭合时电流表 A 的示数为I'则 I 与 I '的比值为（）A． 1：2B．2：1C．2：3D．3：22．以以下图的电路中a、 b 端电压保持不变已知R1： R2＝ 1： 4 则开关 S 闭合前后经过 R2的电流之比及R2两端的电压之比分别是（）A． 4： 55： 4 B ． 4：54： 5C． 5： 44： 5D．5：45：43．如图是一种自动测定油箱内油面高度的装置R 是滑动变阻器它的金属滑片是杠杆的另一端从油量表（由电流表装面成）指针所指的刻度就可以知道油箱内油面的高度；当滑动变阻器的金属滑片上移时（）A．电路中的电流减小油箱油面降低 B ．电路中的电流增大油箱油面降低C．电路中的电流增大油箱油面高升D．电路中的电流减小油箱油面高升4．一段导体两端的电压是4． 0V 时导体中的电流是1．0A 假如将电压减少到2． 0V 时导体中的电流为（）A． 2． 0A B ． 0． 25A C． 3． 0A D． 0． 50A5．以以下图的电路中电源电压U ＝4． 5V 且保持不变电阻R1＝ 5Ω变阻器R2的最大值为20Ω电流表量程为0～ 0．6A 电压表量程为0～ 3V 为保证电表安全变阻器连入电路的阻值范围是（）A． 2． 5Ω～ 10ΩB． 0Ω～ 20ΩC． 2． 5Ω～ 20Ω D ． 0Ω～ 10Ω6．小明同学为了研究“保持电压不变电流跟电阻的关系”在以以下图的状况下将A、 B 两点间 10Ω的电阻更换为20Ω的电阻闭合开关后下一步的操作应当是（）A．记录电流表和电压表的示数B．将滑动变阻器滑片向右挪动C．将滑动变阻器滑片向左挪动D．合适增添电池的节数7．有一段粗细平均的电阻丝将它接在6V 的电源上时经过它的电流是0．5A 假如把它们对折起来并拧成一股再接在这个电源上那么经过它的电流将是（）A． 0．5A B．1A C． 2A D．0．25A8．一只 20Ω的定值电阻与一个最大阻值是60Ω的滑动变阻器并联当滑动变阻器的滑片在两端之间滑动时总电阻的变化范围是（）A． 20～60ΩB． 0～ 15ΩC． 15～ 20ΩD． 0～ 20Ω9．以以下图的电路中R1＝ 2Ω现将 R1换成 4Ω的电阻R2为保持电压的示数不变滑动变阻器的滑片 P 应当（）A ．向 a 端滑动B．向 b 端滑动C．保持原位不动 D ．不行能使电压表示数不变10．以以下图电源电压保持不变电阻R1＞ R2电压表示数分别U1、U 2电流表 A 1、A 2的示数分别为 I1、 I2则以下关系中正确的选项是（）A． U1＝U 2I1＞ I2 B ． U1＝ U2I1＜ I2C． U1=U 2I1＝ I2D． U 1<U2I1＝ I211．两个阻值相等的电阻每个阻值均为RΩ现将此中一个电阻增大另一个电阻减小相同的值那么它们互相并联后的总电阻为（）A．小于 R B ．大于 R 小于 2R C．依旧等于R D ．没法确立12．以以下图的电路电源电压不变，当滑动变阻器滑片向右挪动时，电压表和电流表示数变化分别为（）A．变大不变 B ．变大变大；C．不变变大 D ．不变变小。

欧姆定律中考试题选一、选择题1．一段铜线的电阻为R，两端电压为U，通过电流强度为I，下列说法中不正确的是［］A．R由铜线的长度和横截面积决定B．R的大小与U有关C．铜线的电阻对电流通过有阻碍作用D．R的大小与I无关2．两个电阻值完全相等的电阻，若并联后的总电阻是10欧姆，则将它们串联的总电阻是［］A．5欧姆B．10欧姆C．20欧姆D．40欧姆3．一条导线的电阻是R，把它对折分成等长的两段后，再把这两段并联起来使用，这时电阻是［］ A. R/4 B.R/2 C. R/2 D、4R4．4个电阻，电阻值都是R，把它们并联起来，总电阻是［］A．4R B．R/4 C．4/R D．2R5．两条长度相等、截面积不等的同种材料制成的电阻丝，串联在电路中，则粗电阻丝［］A．电流强度较大 B．电流强度较小C．电压较大 D．电压较小6．下面四对并联电阻，总电阻最小的是［］A．两个4Ω B．一个4Ω，一个6Ω C．一个1Ω，一个8Ω D．一个2Ω，一个7Ω7．今有三个电阻，它们的电阻值分别是a欧、b欧、c欧，其中a>b>c，当把它们并联相接，总电阻为R，它们的大小关系，下列哪个判断是正确的［］A．c<R<b B．b<R<a C．R可能等于b D．R<c8．两个电阻值相等的电阻，每个电阻的电阻值为R。

现将其中一个电阻增大，另一个电阻减小，则并联后的总电阻将［］A．大于R B．小于R C．仍等于R D．无法判定9．有一条电阻线，在其两端加1伏特电压时，测得电阻值0.5欧姆，如果在其两端加10伏特电压时，其电阻值应为［］A．0.5欧姆B．5欧姆 C．0.05欧姆 D．20欧姆10．电阻R1的阻值比电阻R2小，把它们并联后，总电阻[ ］A．既小于R1又小于R2B．既大于R1又大于R2 C．小于R2而大于R1D．等于R1与R2之和11．两个完全相同的电阻，它们串联的总电阻是并联的总电阻的［］12．修理电器需要一只150欧姆的电阻，但只有电阻值分别为100欧姆、200欧姆、600欧姆的电阻各一只，可代用的办法是［］A．把200欧姆的电阻与600欧姆的电阻串联起来 B．把100欧姆的电阻与200欧姆的电阻串联起来 C．把100欧姆的电阻与200欧姆的电阻并联起来D．把200欧姆的电阻与600欧姆的电阻并联起来13．导体两端的电压是4伏特，通过的电流强度是0.8安培，如果使导体两端的电压增加到6伏特，那么导体的电阻和电流强度分别是［］A．5欧姆，1.2安培 B．5欧姆，2安培C．7.5欧姆，0.8安培 D．12.5欧姆，0.8安培14．如图45所示的电路，U=24伏特，安培表的示数为1.2安培，伏特表的示数为12伏特，则R1的电阻值为［］A．8欧姆B．6欧姆C．5欧姆 D．10欧姆15．图47所示的电路接通时，滑动变阻器的滑动触头由a滑到b的过程中［］A．安培表和伏特表的示数都变小B．安培表和伏特表的示数都变大C．安培表的示数变大，伏特表的示数变小D．安培表的示数变小，伏特表的示数变大得出的正确结论是 [ ]A．导体电阻的大小跟导体两端电压成正比B．导体电阻的大小跟导体中电流强度成反比 C．因为I与U成正比，所以导体电阻的大小跟导体两端的电压和通过导体中的电流强度无关A．当电压增大2倍时，电阻R增大2倍 B．当电流强度增大2培时，电阻R减小2倍C．电阻是导体本身的性质，当电压为零时，电阻阻值不变D．当电压为零时，电阻R也为零18．如图48所示电路，滑动变阻器R1的电阻是500欧姆，R2的电阻是300欧姆，变阻器滑片P与伏特表一端相连，当滑动片P由a向b滑动时，伏特表的读数变化范围是［］A．0~6伏特B．3.75~6伏特C．2.25~6伏特 D．0~3.75伏特19．将安培表先后串联在图51中的A处、B处、和C处，当电键K闭合时，安培表接在何处的读数最大？［］ A．A处 B．B处 C．C处 D．三处都一样20．在图52各电路中，进行如下操作，把图A中变阻器滑片向右滑动，把图B、C、D 中的电键闭合，这时哪个电路中的安培表的示数将比原来增大［］21．如图53所示，R1=R2时，电源电压不变，当电键由闭合变为断开时，安培表示数［］A.不变 B.变为原来2倍 C.变为原来的1/2 D.无法判断22．图54中的滑动变阻器R1的阻值是200欧姆，电阻R2是300欧姆，电源电压是6伏特且保持不变，当滑动变阻器的滑片P由a端滑到b端，伏特表示数的变化是［］A．6伏~0伏B．3.6伏~6伏C．6伏~3.6伏 D．6伏~2.4伏23．图56所示的电路中，电压U保持恒定，当K断开时，安培表的读数是［］A．A1变大、A2不变B．A1变小、A2不变C．A1不变、A2变小D.A1不变、A2变大24．如图57所示，AB两点间电压保持不变，当滑动变阻器的滑片向右移动时［］A．安培表示数变小，伏特表示数变大B．安培表示数变小，伏特表示数变小C．安培表示数变大，伏特表示数变小D．安培表示数变大，伏特表示数变大25．如图59所示，电源电压为9伏特，定值电阻R为5欧姆，滑动变阻器R0的最大电阻值为4欧姆，那么当滑动片由滑动变阻器的a端滑向b端时，伏特表的示数是［］A．由0逐渐增大到9伏 B．由0逐渐增大到5伏C．由0逐渐增大到4伏 D．由4伏特逐渐减小到026．如图63所示，电源电压不变，当合上开关K时，电路中安培表与伏特表的示数变化情况是［］A．安培表示数变大、伏特表示数变大B．安培表示数变小、伏特表示数变小C．安培表示数变小、伏特表示数变大D．安培表示数变大、伏特表示数变小27．如图64将电阻值为R的导线接在a，b两端，伏特表的读数为12伏，安培表的读数是0.8安，若换用电阻值为4R的导线接在a、b两端，则伏特表和安培表的读数分别为［］A．3伏、0.2伏B．12伏、0.2安C．3伏、0.8安D．12伏、3.2安28．已知电阻R1大于电阻R2，将它们串联后接入电路，则R1、R2两端的电压U1、U2间的关系是［］ A．U1=U2 B．U1>U2 C．U1<U2 D．不好判断29．在图66所示的电路中，电压U保持不变，滑动变阻器R2的总电阻值是R1的7倍。

可编辑修改精选全文完整版物理欧姆定律题20套(带答案)及解析一、欧姆定律选择题1．如图所示是小刚同学测定小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电流表有明显示数，电压表示数为零，若故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（）A. 灯L断路B. 灯L短路C. 变阻器R断路D. 变阻器R 短路【答案】B【解析】【解答】A. 灯L断路时，电压表串联在电路中，会有示数，而电压表的电阻很大，所以电流表无示数，A不符合题意；B. 灯L短路时，电压表同时被短路，不会有示数，此时电路是通路，所以电流表会有示数，B符合题意；C. 变阻器R断路时，整个电路是断路状态，两电表都不会有示数，C不符合题意；D. 变阻器R短路时，只有灯连接在电路中，电压表和电流表都应该有示数，D不符合题意；故答案为：B。

【分析】本题利用了串联电路的电流特点分析电路故障，小灯泡不发光说明灯泡短路或电路中电流过小或电路某处断路.2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。

当滑动变阻器的滑片P从b端向a端滑动的过程中，滑动变阻器的电阻变小，由串联分压的规律可知，变阻器分担的电压变小，即电压表V2示数变小；电源电压不变，所以定值电阻两端的电压就变大，即电压表V1示数变大；定值电阻的阻值不变，滑动变阻器的电阻变小，所以整个电路的总电阻变小，电源电压不变，由欧姆定律可知，电路中的电流就变大，即电流表的示数就变大。

BCD不符合题意，A 符合题意。

中考物理总复习《欧姆定律》专项测试题(附带参考答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，电源电压保持不变，闭合开关S1、S2，断开开关S3，当滑片P向左滑动时（）A．灯泡L2亮度变亮，电流表示数减小B．灯泡L1亮度变亮，电压表示数减小C．电流表示数不变，电压表示数增大D．电流表示数不变，电压表示数不变2．如图所示，电源电压不变，先闭合开关S，待电路稳定后再闭合S1，下列说法正确的是（）A．电表A1、A、V的示数都变大B．电流表A示数与电流A1表示数的差值不变C．电压表V示数与电流A表示数的比值变小D．电压表V示数与电流A1表示数的乘积变大3．如图甲所示的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻R1两端的电压随滑动变阻器R2阻值变化的图像如图乙所示，R2的总阻值为50Ώ，下列说法中错误．．的是A．电源电压为6VB．该电路的最大功率为3.6WC．P在b端时，电阻R1的功率为0.1 WD．P在b端时，该电路的总功率为0.5 W4．根据如表一组实验数据，可以得到的结论是（）A．导体电阻一定时，电压跟电流成正比B．导体电阻一定时，电流跟电压成正比C．电压一定时，电阻跟电流成反比D．电压一定时，电流跟电阻成反比5．如图是小红连接的电路，实验中某次电压表、电流表示数如图。

下列关于这次实验的说法正确的是（）A．定值电阻为20ΩB．滑动变阻器的最大阻值大于或等于20ΩC．定值电阻为100ΩD．定值电阻与滑动变阻器连入电路的阻值之和为20Ω6．如图所示的电路中，电源电压不变，闭合开关S，滑片P从最左端向右移动的过程中（保证各元件安全），下列说法正确的是：（）A ．电流表1A 示数变大，电流表2A 示数不变B ．电流表1A 示数变小，电压表V 示数不变C ．电压表V 示数与电流表1A 示数的乘积不变D ．电压表V 示数与电流表2A 示数的比值变小7．如图所示的电路中，L 1、L 2是两盏完全相同的灯泡．闭合开关S 后，L 1、L 2均正常发光，过了一会儿突然两灯同时熄灭．检查时发现：若用一根导线先后连接开关S 的两端和电阻R 的两端，电路均无变化，两灯仍然不亮．若用电压表测L 2两端b 、c 两点间的电压，电压表的示数明显高于L 2的额定电压．据此可以判断( )A ．L 1的灯丝断了B ．L 2的灯丝断了C ．开关S 接触不良D ．电阻R 损坏了8．当开关S 由断开到闭合，电流表两次示数之比是1∶5，由此可知，电阻R 1与R 2之比是（ ）A ．5∶1B ．1∶5C ．1∶4D ．4∶19．在如图所示的电路中，电源电压保持不变，闭合开关S ，将滑动变阻器滑片P 向右移动的过程中（ ）∶电压表V2示数不变∶电流表A示数变小∶电压表V1示数与电流表A示数的比值变大∶电压表V2示数与电流表A示数的比值不变A．∶∶∶B．∶∶∶C．∶∶∶D．∶∶∶10．酒精测试仪可检测驾驶员是否酒后驾车，如图甲所示是它的原理图，酒精气体传感器的电阻跟酒精气体浓度的关系如图乙所示．如果测试到的酒精气体浓度越大，那么A．传感器的电阻越大B．通过传感器的电流越小C．电压表的示数越大D．传感器两端的电压越大二、填空题11．如图是灯L1，L2的电流随电压变化关系的图像。

一、选择题1．如图分别是小明家上月初和月末的电能表的表盘，下列选项中正确的是（）A．指示灯闪烁越快，电能表所在电路消耗的电能越多B．小明家上月消耗的电能为911kW·hC．小明家干路中电流不得超过10AD．断开其他用电器，只让电饭锅单独工作2min，指示灯闪烁32次，此时电饭锅的功率为600W2．关于家庭电路和安全用电，下列说法正确的是（）A．能在高压线附近放风筝B．家用电能表上的示数显示了家庭用电的总功率C．使用有金属外壳的家用电器，其外壳必须接地D．因漏电而发生触电事故时，保险丝会自动切断电路3．将下列四只规格不同的灯泡分别接在电压为6 V的电路中时，实际功率最大的是（忽略温度对灯丝电阻的影响）（）A．“18 V18 W”B．“12 V24 W”C．“9 V36 W”D．“6 V12 W”4．如图是某型号手机电池的铭牌，该手机正常通话时平均电流为100mA，待机时平均电流为10mA。

下列说法错误的是（）A．该手机电池的容量也可以标记为1700mAhB．该手机电池理论上只能维持连续正常通话15hC．该手机电池理论上可让手机待机一周D．电池的电极设计为向里凹陷，可以防止电池与硬币等金属物体接触引起短路5．电源电压3V保持不变，把标有“3V 3W”的灯L1和标有“3V 1.5W”的灯L2按下图的方式连接(设灯丝电阻不变)，开关S闭合后，两灯均能发光，下列说法中正确的是A．灯L1消耗的实际功率是3WB．灯L1比灯L2更亮C．两灯消耗的总功率是1WD．电压表的示数与电源电压之比是1∶26．电路如图所示，电源电压恒为4.5V，电压表量程“0～3V”，电流表量程“0～0.6A”，滑动变阻器规格“20Ω 2A”，灯泡L标有“3V 1.5W”字样（忽略灯丝电阻变化），在不损坏电路元件的情况下，下列判断不正确的是A．滑动变阻器入电路的阻值变化的范围是3Ω～12ΩB．电路中电流变化的范围是0.25A～0.5AC．灯泡的功率允许的变化范围是0.375W～1.5WD．电路消耗总功率允许的变化范围为1.35W～2.25W7．如图是电阻甲和乙的I-U图象，小明对图象信息作出的判断，正确的是（）A．乙是定值电阻，阻值为5ΩB．当甲两端电压为0时，甲的电阻也为0C．将甲和乙串联，当电流为0.4A，则它们两端的电压之比为2:1D．若甲和乙并联，若电压为1V，则它们的干路电流为0.4A8．在如图甲所示的电路中，电源电压保持不变。

中考物理总复习《欧姆定律》专项测试题(附参考答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．用伏安法测一固定电阻的阻值，已知电流表内阻为0.2欧，电压表内阻为20千欧，待测电阻约为10欧，则最佳的测量电路是图中的A．B．C．D．2．如图所示电路中，电源电压保持不变，R1为定值电阻，闭合开关S后，将滑动变阻器R2的滑片从右向左移动，在此过程中（）A．电流表A示数变大，电压表V2示数变大B．电压表V1示数与电流表A示数的比值变小C．电压表V1示数变化量与电流表A示数变化量的比值变大D．电压表V2示数变化量与电流表A示数变化量的比值不变3．小明在用“伏安法”测电阻的实验中，根据测量数据绘制出如图所示I-U图像，对此作出的判断中，正确的是()A．通过R1的电流与它两端所加电压不成正比B．R2的电阻比R1的阻值大C．将R1、R2并联接入到同一电路中，R2两端的电压较大D．将R1、R2串联接入到同一电路中，通过R1的电流较大4．为了减少食物浪费，某自助餐厅开展了“吃多少，拿多少”的活动，在平台上放了一个电子秤。

图是电子秤的原理图，R0是定值电阻，R是滑动变阻器，它的金属滑片P与弹簧顶端固定在一起，下列说法正确的是（）A．电路中R0起到保护电路的作用，R与R0是并联的B．电子秤仪表是由电压表改装而成的C．食品质量越大，通过R的电流越大D．食品质量越大，仪表示数越小5．如图所示的电路中，电源电压保持不变，闭合开关，在保证电路元件安全的前提下，向左移动滑动变阻器的滑片。

在移动滑片的过程中，下列说法正确的是（）A．电流表的示数变小，电压表的示数变大B．电流表的示数变大，电压表的示数变大C．电流表的示数变小，电压表的示数变小D．电流表的示数变大，电压表的示数变小6．如图所示的电路中，A、B、C分别表示电流表或电压表，它们的示数以安或伏为单位。

中考物理复习《欧姆定律》专项测试卷-带有答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示的电路中，电源电压不变，当闭合开关S，滑动变阻器的滑片P从中点向上移动时（）A．电流表示数变大，电压表示数不变B．电流表示数变小，电压表示数不变C．电流表示数变大，电压表示数变大D．电流表示数变小，电压表示数变大2．如图所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R0设计了四个测未知电阻R x的电路，其中不可行的是（）A．B．C．D．3．如图所示电路中，电源电压不变，开关S闭合，滑动变阻器滑片向右移动时，电流表和电压表的示数将（）A．电流表的示数变大，电压表的示数变大B．电流表的示数变小，电压表的示数不变C．电流表的示数变大，电压表的示数不变D．电流表的示数变小，电压表的示数变小4．电路中有一个滑动变阻器，现测得其两端电压为9 V，移动滑片后，测得其两端电压变化了6 V，如果通过滑动变阻器的电流变化了1.5 A，则()A．移动滑片前滑动变阻器接入电路的阻值是4 ΩB．移动滑片后滑动变阻器接入电路的阻值是4 ΩC．移动滑片后滑动变阻器两端的电压一定为3 VD．移动滑片后滑动变阻器两端的电压可能为15 V5．某同学利用如图所示的电路探究“电流与电压、电阻的关系”，下列有关说法错误的是（）A．实验开始时，滑动变阻器的滑片处于最大值端，作用是使电路中的电流最小，可以保护电路B．探究通过导体的电流与导体两端电压关系时，可调节滑片，使电压表的示数产生变化C．在探究通过导体的电流与导体的电阻关系时，当更换电阻时，应该断开开关，并将滑片移到最大阻值处D．实验中，多次测量是为了减小实验误差6．图中是小明、小红和小亮在做“探究影响导体电阻大小的因素”实验时所用的实验器材，该实验中除了转换法以外还用到了另外一种科学方法，下列四个实验中没有用到这种科学方法的是（）A．探究电流与电压、电阻的关系B．探究影响压力作用效果的因素C．探究平面镜成像的特点D．探究影响摩擦力大小的因素7．小唐利用某压敏电阻R及相关电路元件设计身高体重测量仪电路，压敏电阻的阻值随压力变化的关系如图乙所示（人头上顶的是绝缘挡板），现要求用电压表、电流表分别显示身高和体重的大小，且电压表、电流表的示数分别随身高、体重的增大而增大。

中考物理总复习《欧姆定律》专项练习题(附参考答案)学校:___________班级：___________姓名：___________考号：___________一、选择题的理解，下列说法中正确的是（）1．对于公式R=UIA．导体的电阻与加在导体两端的电压成正比B．导体的电阻与通过导体的电流成反比C．导体的电阻与加在导体两端的电压成正比，与通过导体的电流成反比D．导体的电阻与加在导体两端的电压、通过导体的电流都无关2．图所示的电路中，电源两端电压保持不变．闭合开关S后，滑动变阻器的滑片P向右移动，下列说法中正确的是（）A．电流表示数变小，电压表示数不变B．电流表示数变大，电压表示数变大C．电流表示数变小，电压表示数变大D．电压表与电流表的示数之比保持不变3．如图为标有“2V”字样的小灯泡 L 与定值电阻 R 的 U-I 图像，若将它们串联接入电路，小灯泡 L 恰好正常发光，由图可知（）A．电源电压为 5V B．定值电阻的阻值为 20ΩC．小灯泡正常发光时的阻值比定值电阻大D．若将它们并联接入 0.5V 的电路中，干路电流为 0.25A 4．如图是一种自动测定油箱内油面高度的装置。

其中R是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆连接，滑杆可以绕固定点转动，则下列说法正确的是（）A．电路中R和R0是并联连接的B．油量表是由电流表改装而成的C．油位越高，通过R0的电流越小D．油位越低，R两端的电压越大5．如图所示，甲图是小灯泡L和电阻R连接电路图，乙图是小灯泡L和电阻R中电流随电压变化的图象，当电流表的示数为0.35A时，此时（）A．灯L的两端的电压为3V B．灯L电阻为8ΩC．R的电阻为10ΩD．R的两端电压为1V6．按图甲所示连接好电路后，闭合开关，电路正常工作，电压表V1和V2的示数均如图乙所示，已知R1的阻值为5Ω。

下列判断正确的是（）A．电源电压为6VB．R2的阻值为25ΩC．将图甲电路改接成图丙电路，R2两端的电压为5VD．将图甲电路改接成图丙电路，经过R1和R2的电流之比为1∶47．用图甲所示电路“探究电流和电阻的关系”的实验，电源电压保持3V不变，分别将5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻R连入电路，变阻器标有“50Ω 1A”字样。
