模拟电子技术基础习题册班级：XXXX姓名：XXXX学号：XXXXXXXXX年XXX月第一章：基本放大电路习题1-1 填空：1．本征半导体是纯净的晶体结构的半导体，其载流子是自由电子和空穴。
载流子的浓度相等（空穴与自由电子数目相等）。
2．在杂质半导体中，多数载流子的浓度主要取决于掺杂，而少数载流子的浓度则与温度_有很大关系。
3．漂移电流是少数载流子在电场力作用下形成的。
4．二极管的最主要特征是 PN结具有单向导电性，它的两个主要参数是最大整流电流和最高反向工作电压。
5．稳压管是利用了二极管的反向击穿陡直的特征，而制造的特殊二极管。
它工作在反向击穿区。
描述稳压管的主要参数有四种，它们分别是稳定工作电压、稳定工作电流、额定功率、和动态电阻。
6．某稳压管具有正的电压温度系数，那么当温度升高时，稳压管的稳压值将升高。
7．双极型晶体管可以分成 PNP型和 NPN型两种类型，它们工作时有空穴和电子两种载流子参与导电。
8．场效应管从结构上分成结型场效应管和绝缘栅场效应管两种类型，它的导电过程仅仅取决于多数载流子的流动；因而它又称做单极性晶体管器件。
9．场效应管属于-----电压控制电流控制型器件，而双极型半导体三极管则可以认为是电流控制电流型器件。
10．当温度升高时，双极性三极管的β将增大，反向饱和电流I CEO 增大正向结压降U BE 降低。
11．用万用表判别放大电路中处于正常放大工作的某个晶体管的类型与三个电极时，测出电位最为方便。
12．三极管工作有三个区域，在放大区时，偏置为发射结正偏和集电结反偏；饱和区，偏置为_发射结正偏和集电结正偏；截止区，偏置为发射结反偏和发射结反偏。
13．温度升高时，晶体管的共设输入特性曲线将左移，输出特性曲线将上移，而且输出特性曲线之间的间隔将增大。
1-2 设硅稳压管Dz1和Dz2的稳定电压分别为5V和10V，求图1-2中各电路的输出电压U0，已知稳压管的正向压降为0.7V。
图1-21-3分别画出图1-3所示电路的直流通路与交流通路。
A 卷答案与评分标准080101A010901AD01C#050083 （7分）解：如图，有：11P u =⨯=1()u V ∴= （2’）由KCL, 1224()i A =+=115()R i i A ∴=+= （2’） 由KVL, 715()R u u V =--=51()5R R u R i ∴===Ω （3’） 080101A020102AD01C#050114（7分）解：如下图在端口外加电流源s I ，则（1’）2s u I =12s s s U u U u uI ---=+ （3’） 5 3.331.5s s U R I ===Ω （3’） 080101A020501AD01C#050223 （7分）解：（4’） （3’） 080101B040501AD05C#080622 （7分）080101A030701AD01C#050455 （7分）解：由戴维南等效电路R（1分）014S U R =+ ，00.512SU R =+ 解得 04R =Ω， （2分）8S U V = （2分）080.236436S U I A R ===++ （2分）080101B060301BD05C#081020 （7分）缺答案： 由线电压U 380V l =，设定相电压'''2200V,220120V,220120V AN BN CNU U U =∠︒=∠-︒=∠+︒ 线电流'U 2200I 10A R 22AN A A∠︒===线电流'U 220120I 10120A R 22CN C C∠︒===∠︒由于R B 短路，所以由KCL 可得，I I I 100101201060A B A C =+=∠︒+∠︒=∠︒ 080101B080303AD01C #051457 （7分）答案：去耦得0.01H0.01F 0.01H0.01H（1分）等效电感为 0.010.0050.01L H =+=（3分）1081.7s ω-∴===（3分） 080101A090202AD01C#051660（7分）答案：P 00222cos U I U I φ=+（2分）1022cos60o=⨯+=21 W （5分）080101A100401AD01C#051856（7分）答案：将()C u t 分成零状态响应和零输入响应：1010()10010010t t C u t e e --=-+ （3分）由零状态响应和零输入响应的线性性质，得101010()5050205030t t t C u t e e e ---=-+=- V （4分）080101A110101AD01C#052000（7分）解：12L L L c diR i L R i u dt+=-+ （1）c L dui C dt=- （2）（2）代入（1）得：2212()0c cc d u du LC R R u dt dt+++= （4分）缺 初始条件求解：i L =?u C =? （3分）换路前，电感相当于短路，电容相当于断路，有()10s L U i R R -=+，()110c s R U U R R -=+ 换路后，根据换路定律得，()()100sL LUi i R R+-==+，()()110c csRU U U R R+-==+080101C030702AD10C#120450（10分）解：断开L R 求戴维南等效电路 (1)开路电压oc u11111422(2)2282oc oc u I I I I u I =---++=--=10.4,0.2oc u V I A ∴=-= 3’ (2)求等效电阻o R 。
四、计算题1.（16分）设如图所示电路中，三极管的β=60，R b=530kΩ，R C=R L=5kΩ，V cc=6V，U BE=0.7V。
(1)估算静态工作点；（5分）(2)求r be值；（2分）(3)画出放大电路的h参数微变等效电路；（4分）(4)求电压放大倍数A u，输人电阻r i；和输出电阻r o值。
（5分）2.（10分）互补对称功率放大电路如图所示，已知电路已调节好，波形无失真。
设V1、V2管的参数为P CM=700mW， I CM=700mA，U(BR)CEO=30V，U CES=2V，负载电阻 R L=16Ω。
若要求负载上的最大不失真功率为2W，试计算：(1)电源电压V CC的大小；（4分）(2)三极管的P CM、I CM、U(BR)CEO是否满足要求。
（6分）3.（10分）电路如图所示，试求电压比较器的阈值，并画出它的传输特性。
4. （10分）并联型稳压电路如图所示，若U I =22V ，硅稳压管稳压值Uz=5V ，负载电流I L 变化范围为(10～30)mA 。
设电网电压(U I )不变。
试估算: （1）Iz 不小于5mA 时所需要的R 值是多少? （5分） （2）在选定R 后Iz 的最大值是多少? （5分）五、分析题（12分）电路如图所示,写出u o=f(u I )的关系式。
六、推导题（12分）一阶RC 有源低通滤波电路如图所示。
试推导出： (1)电压传递函数A u (s)的表达式；（6分） (2)通带电压放大倍数A up 的表达式；（3分） (3)通带截止频率f P的表达式。
（3分）。

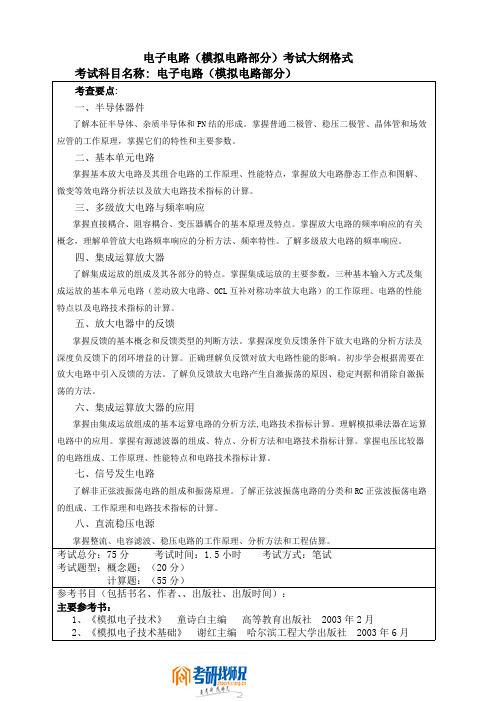

电子电路（模拟电路部分）考试大纲格式考试科目名称: 电子电路（模拟电路部分）考查要点:一、半导体器件了解本征半导体、杂质半导体和PN结的形成。
掌握普通二极管、稳压二极管、晶体管和场效应管的工作原理，掌握它们的特性和主要参数。
二、基本单元电路掌握基本放大电路及其组合电路的工作原理、性能特点，掌握放大电路静态工作点和图解、微变等效电路分析法以及放大电路技术指标的计算。
三、多级放大电路与频率响应掌握直接耦合、阻容耦合、变压器耦合的基本原理及特点。
掌握放大电路的频率响应的有关概念，理解单管放大电路频率响应的分析方法、频率特性。
了解多级放大电路的频率响应。
四、集成运算放大器了解集成运放的组成及其各部分的特点。
掌握集成运放的主要参数，三种基本输入方式及集成运放的基本单元电路（差动放大电路、OCL互补对称功率放大电路）的工作原理、电路的性能特点以及电路技术指标的计算。
五、放大电器中的反馈掌握反馈的基本概念和反馈类型的判断方法。
掌握深度负反馈条件下放大电路的分析方法及深度负反馈下的闭环增益的计算。
正确理解负反馈对放大电路性能的影响。
初步学会根据需要在放大电路中引入反馈的方法。
了解负反馈放大电路产生自激振荡的原因、稳定判据和消除自激振荡的方法。
六、集成运算放大器的应用掌握由集成运放组成的基本运算电路的分析方法,电路技术指标计算。
理解模拟乘法器在运算电路中的应用。
掌握有源滤波器的组成、特点、分析方法和电路技术指标计算。
掌握电压比较器的电路组成、工作原理、性能特点和电路技术指标计算。
七、信号发生电路了解非正弦波振荡电路的组成和振荡原理。
了解正弦波振荡电路的分类和RC正弦波振荡电路的组成、工作原理和电路技术指标的计算。
八、直流稳压电源掌握整流、电容滤波、稳压电路的工作原理、分析方法和工程估算。
考试总分：75分考试时间：1.5小时考试方式：笔试考试题型：概念题：（20分）计算题：（55分）参考书目（包括书名、作者、、出版社、出版时间）：主要参考书：1、《模拟电子技术》童诗白主编高等教育出版社 2003年2月2、《模拟电子技术基础》谢红主编哈尔滨工程大学出版社 2003年6月。
B 卷答案与评分标准080101A010902AD01C#050085（7分）解:设N 端口电压 电流为u ，i 如图所示，由KCL,KVL 分别得到135()i i A =+= （1’） 115(51)10605()u i i V =--+-+=- （3’）N 吸收的功率为(5)525()N P ui W ==-⨯=- （3’）N 发出25W 功率。
080101A020102AD01C#050113 （7分）S U 解：在所示图端口外加电压源，如下图所示080101A020501AD01C#050224 （7分）解：（4’） （3’）080101B040501AD05C#080621 （7分）080101C030501AD01C#050454 （7分）解：125312K K -⨯=⨯+⨯1224(2)4K K =-+⨯ 解得113.5K =- 234K =- （4分）当2S I A =，6S U V =时，122627( 4.5)31.5U K K V =+=-+-=- （3分） 080101B060301BD05C#081020 （7分）缺答案 由线电压U 380V l =，相电压'''2200V,220120V,220120V AN BN CN U U U =∠︒=∠-︒=∠+︒ 线电流'U 2200I 10A R 22AN A A ∠︒=== 线电流'U 220120I 10120A R 22BN B B∠-︒===∠-︒由于R C 短路，所以由KCL 可得，I I I 100101201060A C A B =+=∠︒+∠-︒=∠-︒080101B080303AD01C #051458 （7分）答案：去耦得0.01F 0.03H0.03H0.01H- （1分）等效电感为 0.010.0150.005L H =-+=（3分）101410.0050.01s LC ω-∴===⨯ （3分）080101A090202AD01C#051659 （7分）答案：P（2分）2020cos60o=+30= W （5分） 080101A100401AD01C#051855（7分）答案：将()C u t 分成零状态响应和零输入响应：22()202016t t C u t e e --=-+ （3分）由零状态响应和零输入响应的线性性质，得222()404084032t t t C u t e e e ---=-+=- V （4分）080101C110101AD10C#102014（7分）修改答案解：22LL L c di i Li u dt+=-+ （1） cL du i dt=-（2） （2）代入（1）得：2240c cc d u du u dt dt++= （4分） （3分）换路前，电感相当于短路，电容相当于断路，有()2105A 22L i -=⨯=+，()05210V c U -=⨯=换路后，根据换路定律得，()()005A L L i i +-==，()()0010V c c U U +-==080101C030702AD10C#140423（10分）解：根据戴维南定理，从R 两端看进去，等效电路图（C ）（1’）a b c 1．求开路电压oc u ，见图（a ）11111234(2)2122(2)42oc u i i i i i =⨯+⨯++⎧⎨=+++⎩ 由②式得10.5i A = 代入①式17oc u V = （3’）2．求内阻0R ，应用外加电源法，图（b ）01010001()42332u i i i i u i i =+++⎧⎨=-⎩ 解得：0000044u u i R i =∴==Ω （3’） 等效电路图如（c ）60| 1.7ocR u i A R R =Ω==+ （1’） 当04R R ==Ω时 可获得最大功率2max184oc u P W R == （2’） 080101C050302AG10C#150807 （10分）:解（1分）,'I并联电容后画相量图总电流变为()()2cos'0.9'25.8415.051220'36.431.5236.431.5222031.5222025.8431.5217.6236.4220113.915.8315025015.8C CCCCCUI j j j jX XXtgXXX Cf Hz Cϕϕϕωπ==∴==-+=-+-+=-∴-+=-∴===Ω=∴=⨯⨯相量图中分()20123Fμ=分080101C100501AD10C#121837(10分)解：由节点电压方程有：()()111416007326//336//3C Cu u V--⎛⎫++=+⇒=⎪⎝⎭()()()0301603C L L u i i A ---+=⇒= 由换路定律知：()()007C C u u V +-==()()003L L i i A +-== （2’） t =∞ 时电路如下图所示：有KVL 知：()()164616836C C u u V -∞+⨯=⇒∞=+ ()163.232L i A ∞==+ （2’）电容支路时间常数：()13//62C S τ== 电感支路时间常数：20.432LS τ==+ （2’） 则：()()()0.58t C u t e t ε-=- （1’）()()()2.53.20.2t L i t e t ε-=- （1’） 所以：()()()()()0.5 2.52 1.60.4t t C L u t u t i t e e t ε--=-=-+ （2’）。
班级：学号：姓名：装订线第1页 共4页第2页 共 4页**注意：所有题必须具有分析步骤和主要运算过程，仅有答案不给分。
一、 基本题(共10道题,共70分,其中每道小题7分 )1.电路如图所示，122R R =，求电压传输比io u u 。
2. 求下图所示端口等效电阻R 。
3.将下列图示电路化为最简有源电阻电路形式。
4. 电路及参数如图示，电流的角频率310/rad s ω=，C 可变，可使.U I 同相位，C 应为何值。
5.图示电路中，N 为无源线性电阻网络。
当1S I A =、2S U V =时5I A =，当2S I A =-、4S U V =时24U V =。
求当2S I A =、6S U V =时U=？NI SU SI-U +3Ω6.在图示对称三相电路中，已知，线电压V U l 380=，求当短路时各线电流CBAI I I,,。
哈尔滨工程大学试卷考试科目:2006～2007第一学期电路基础（A ）试卷B题号一 1-5 一 6-10 二 1 二 2 三 1 总分 分数评卷人第4页 共 4页c2.功率为40W 的日光灯和白炽灯各100只，并联在电压为220V 的工频交流电源上。
已知日光灯的功率因数为0.5（感性）。
求电路的总功率因数和总电流。
若要把电路的总功率因数提高到0.9，应并联多大的电容？三、综合题(10分) 1. 图示电路，当0t <时电路处于稳态，0t =时开关断开，用三要素公式求0t >时的开关两端电压u 。
(10分)。

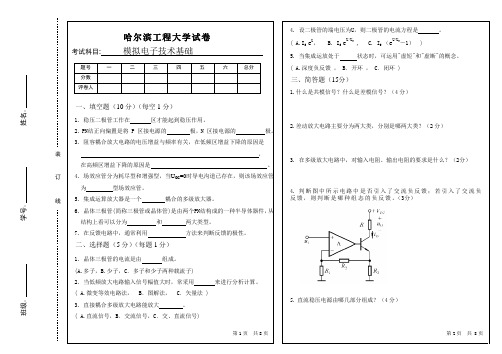

一、判断题（8分）（每题1分）1、在PN结未加外部电压时，扩散电流大于漂移电流。
（）2、共模抑制比的值越大，说明差放对共模信号的抑制能力越强。
（）3、当输入信号频率为或时，放大倍数的幅值与中频时相比，约下降了7DB。
（）4、希望抑制50HZ的交流电源干扰时，可选用电阻滤波器。
（）5、共集接法的放大电路只能放大电流不能放大电压，具有输入电阻大、输出电阻小、电压跟随的特点。
（）6、晶体管串联型稳压电路由变压器、整流电路、滤波电路、稳压电路四个基本部分组成。
（）7、与甲类功率放大方式相比，乙类互补对称功放分主要特点是无交越失真。
（）8、正弦波振荡器的起振幅条件是||>1.维持振荡器输出等幅震荡的平衡条件是||=1.（）二、填空题（8分）（每空1分）1. 若三级放大电路中的和均是30dB,是20dB，则总电压增益为 dB,折合为倍。
2. 理想乙类功率放大电路中，功放晶体管静态电流是毫安，静态时的电源功耗是 W.这类功放的能量转换效率在理想情况下，可达到。
3. 场效应管属于控制型器件，晶体三极管则属于控制器件。
4.RC桥式正弦波振荡电路由两部分组成，即RC串并联选频网络和。
三、简答题（34分）1、（3分）已知现有的集成运放类型可分为：（1）通用型（2）高阻型（3）高速型（4）低功耗型（5）高压型（6）高精度型（7）大功率型。
试回答在下列要求下，应优先考虑使用哪种类型的集成运放。
（a）作低频放大器，应优先选用。
（b）作幅值为以下微弱信号的测量放大器，应优先选用。
（c）作内阻为信号源的测量放大器，应优先选用。
2.（6分）已知场效应管共源放大电路如图所示。
荣图中的场效应管符号来判断该场效应管的类型（结型、绝缘栅型；增强型、耗尽型；N沟道、P沟道）？并画出该放大电路的微变等效电路。
3. （4分）某单级共射放大电路的对数幅频特性如图所示。
（1）电路的中频电压增益20㏒|= dB|（2）电路的下限频率约等于HZ,上限频率约等于HZ。
(a) (b)一只三极管的输出特性如图所示。
试根据特性曲线求出管子的电路如图所示，二极管为理想二极管，试判断图中的二极管是导通还是截止，并求出AO 两端的电压UA0的值。
（3分）4.判断图中所示电路中是否引入了交流负反馈；若引入了交流 负反馈，则判断是哪种组态的负反馈。
（3分）四 推导题(15分)工作点稳定的共射放大电路如图所示。
(1)写出计算静态工作点Q 的表达式；(2)画出放大电路的h 参数微变等效电路图；(3)写出中频电压放大倍数Au，输入电阻ri ，输出电阻ro 的表达式。
五 计算题 (28分)1. （10分）长尾式差动放大电路如图所示。
已知晶体管参数U BE =0.7V ， β=100， r bb’=100Ω，其他电路参数已标在电路图中。
试计算：2.（8分）已知电路如图所示，T 1和T 2管的饱和管压降 │U CE S │＝3V ，V CC ＝15V ， R L ＝8Ω。
（1）指出电路中D 1和D 2管的作用。
（2）说出静态时晶体管发射极电位U EQ 为多少？ （3）计算最大不失真输出功率P o m 的值？3.（10分）电路如图所示。
若要求二阶压控电压源LPF电路的f O = 400Hz ，Q=0.7， C=0.1μF 。
试求电路中的各电阻值。
六 分析推导题(27分)1. （10分）试推导如图所示电路中输出电压与输入电压之间的关系。
2.（8分） 试推导画出图中所示电路的电压传输特性曲线。
3.（9分）稳压电源电路如图所示，设U Z =6V ，Rw=300Ω，输出电压可调范围Uo=(9～18)V 。
(1)求采样电阻R1、R2各为多少?(2)若调整管V 的饱和压降U CES =3V ,问变压器次级线圈电压有效值U 2至少应为多少伏?。
模拟试卷（一）（说明：题中用到8255、8254控制定时可查阅）一、选择题（15分，每小题1分）下列每小题提供的多个答案中，只有一个正确。
请选择正确答案的编号（A、B、C…）填入相应的横线上。
1、已知[X]补,求[1/4X]补的方法是。
A、[X]补连同符号位求反加1B、[X]补算术右移2位C、[X]补算术左移2位D、[X]补逻辑右移2位2、下列关于微处理器的说法不正确的是。
A、程序计数器PC是控制程序有序执行的关键性部件B、堆栈的进出原则是先进后出，而指令队列的进出原则则是先进先出C、输入/输出指令是任何微处理器必有的指令D、CPU由运算器和控制器组成3、80486与80386相比，主要改进之一是。
A、新增了保护虚拟地址方式下的一种子方式，即虚拟8086方式B、采用了超标量和超流水线结构C、增加了浮点协处理器部件FPU和片内高速缓存CacheD、采用了RISC技术和乱序执行技术4、80X86CPU用于中断请求输入的引脚信号是。
A、INTR和NMIB、INI和NMIC、INTR和INTAD、INTE和IRET5、下列指令执行后，不能使AL和进位CF同时清0的指令是。
A、XOR AL，ALB、OR AL，00HC、AND AL，00HD、SUB AL，AL6、下列指令中，含有非法操作数寻址的指令是。
A、MOV EAX，10HB、IN EAX，DXC、MOV [EBX][EBP]，10HD、MOV EBX，OFFSET[EBX][ESI]7、若已知（SP）=2000H，（AX）=0020H，则执行指令PUSH AX后，（SP）和（（SS）：（SP））的值分别为。
A、2002H，00HB、1FFEH，00HC、1FFEH，20HD、2002H，20H8、80486总线采用的是⑴，一个最基本的总线周期由⑵个时钟周期（T状态）组成。
（1）A、同步总线协定B、半同步总线协定C、异步总线协定（2）D、2 E、3 F、49、8255A中工作在方式1输入时，其中断允许控制位INTE的开/关是通过对的按位置位/复位操作完成的。
