电力系统中性点接地方式 PPT

第八章电力系统中性点接地方式8-1 概述电力系统三相交流发电机、变压器接成星形绕组的公共点，称为电力系统中性点。

电力系统中性点与大地间的电气连接方式，称为电力系统中性点接地方式。

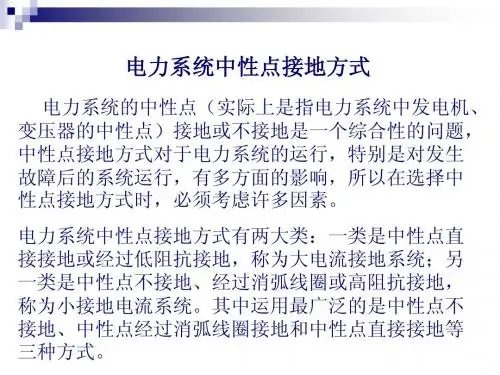

我国电力系统广泛采用的中性点接地方式主要有三种，即：不接地，经消弧线圈接地和直接接地。

根据主要运行特征，可将电力系统按中性点接地方式归纳为两大类：（1）非有效接地系统或小接地电流系统。

含中性点不接地、经消弧线圈接地及经高阻抗接地的系统。

通常这类系统有X0X1＞3，R0X1＞1。

当发生单相接地故障时，接地电流被限制到较小数值，非故障相的对地稳态电压可能达到线电压。

（2）有效接地系统或大接地电流系统。

含中性点直接接地及经低阻抗接地的系统。

通常这类系统有X0X1≤3，R0X1≤1。

当发生单相接地故障时，接地电流有较大数值，非故障相的对地稳态电压不超过线电压的80％。

电力系统的中性点接地方式是一个涉及到多方面的综合性技术问题。

包括：短路电流大小、供电可靠性、过电压大小及绝缘配合、继电保护合自动装置的配置及动作状态、系统稳定、通信干扰等等。

8-2 中性点非有效接地系统一、中性点不接地系统中性点不接地又叫做中性点绝缘。

在这种系统中，中性点对地的电位是不固定的，在不同的情况下，它可能具有不同的数值。

中性点对地的电位偏移称为中性点位移。

中性点位移的程度，对系统绝缘的运行条件来说是至为重要的。

1．中性点不接地系统的正常运行中性点不接地系统正常运行时，中性点的对地电位，称为不对称电压，用U no表示。

U nO =−UU Y U +U V Y V +U W Y W Y U +Y V +Y W(8−2) 取UU 为参考量，即 UU =U U =U ph ， U V =a 2U ph ， U W =aU ph (8−3) 其中：a =e j120°=1+j 3， a 2=e −j120°=−1−j 3,1+a +a 2=0 考虑到三相泄漏电导g U 、g V 、g W 大致相同，以g 表示: U nO =−U ph ρ1(8−4) ρ=C U +a 2C V +aC W U V W (8−5) d =3g U V W(8−6) ρ近似地代表中性点不接地系统正常运行时不对称电压UnO 与相电压U ph 的比值（因d ≪1），称为系统的不对称度。

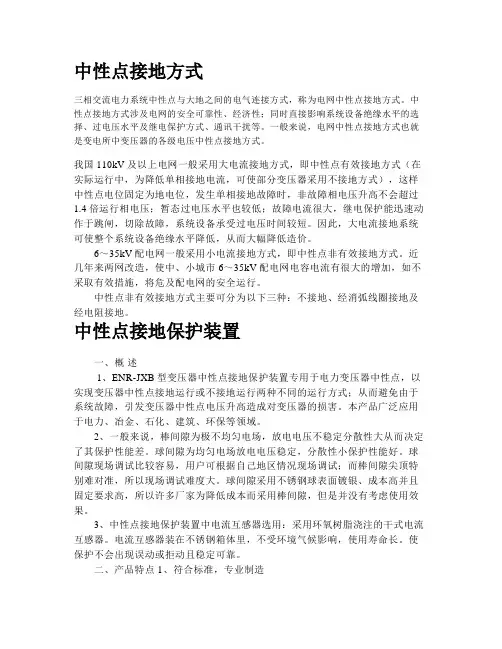

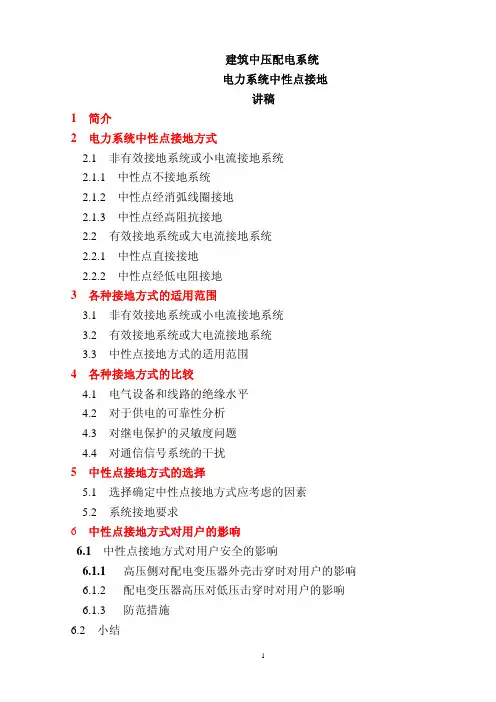

中性点接地方式三相交流电力系统中性点与大地之间的电气连接方式，称为电网中性点接地方式。

中性点接地方式涉及电网的安全可靠性、经济性；同时直接影响系统设备绝缘水平的选择、过电压水平及继电保护方式、通讯干扰等。

一般来说，电网中性点接地方式也就是变电所中变压器的各级电压中性点接地方式。

我国110kV及以上电网一般采用大电流接地方式，即中性点有效接地方式（在实际运行中，为降低单相接地电流，可使部分变压器采用不接地方式），这样中性点电位固定为地电位，发生单相接地故障时，非故障相电压升高不会超过1.4倍运行相电压；暂态过电压水平也较低；故障电流很大，继电保护能迅速动作于跳闸，切除故障，系统设备承受过电压时间较短。

因此，大电流接地系统可使整个系统设备绝缘水平降低，从而大幅降低造价。

6～35kV配电网一般采用小电流接地方式，即中性点非有效接地方式。

近几年来两网改造，使中、小城市6～35kV配电网电容电流有很大的增加，如不采取有效措施，将危及配电网的安全运行。

中性点非有效接地方式主要可分为以下三种：不接地、经消弧线圈接地及经电阻接地。

中性点接地保护装置一、概述1、ENR-JXB型变压器中性点接地保护装置专用于电力变压器中性点，以实现变压器中性点接地运行或不接地运行两种不同的运行方式；从而避免由于系统故障，引发变压器中性点电压升高造成对变压器的损害。

本产品广泛应用于电力、冶金、石化、建筑、环保等领域。

2、一般来说，棒间隙为极不均匀电场，放电电压不稳定分散性大从而决定了其保护性能差。

球间隙为均匀电场放电电压稳定，分散性小保护性能好。

球间隙现场调试比较容易，用户可根据自己地区情况现场调试；而棒间隙尖顶特别难对准，所以现场调试难度大。

球间隙采用不锈钢球表面镀银、成本高并且固定要求高，所以许多厂家为降低成本而采用棒间隙，但是并没有考虑使用效果。

3、中性点接地保护装置中电流互感器选用：采用环氧树脂浇注的干式电流互感器。

电流互感器装在不锈钢箱体里，不受环境气候影响，使用寿命长。

配电网中性点接地方式1 引言三相交流电网中性点与大地间电气连接的方式，称为电网中性点接地方式。

电力系统中性点接地方式是一个综合性的技术问题，它与系统的供电可靠性，人身安全，设备安全，绝缘水平，过电压保护，继电保护，通信干扰（电磁环境）及接地装置等问题有密切关系。

电力系统中性点接地方式是防止系统事故的一项重要应用技术，具有理论研究与实践密切结合的特点，因而是电力系统实现安全和经济运行的技术基础。

2 概念和术语1）“中性点不接地”和“中性点绝缘”我国常用中性点不接地这一术语，在有的国际场合称为“中心点绝缘”，后者容易使人误解为中性点零序阻抗是无限大。

而通常所讲的中性点不接地，实际上是经过集中于电力变压器中性点的等值电容（绝缘状态欠佳时还有泄漏电阻）接地的。

其零序阻抗多为一有限值，而且不一定是常数。

如在工频零序电压作用下，零序阻抗可能呈现较大的数值，而在3次或更高次谐波的零序电压作用下，零序容抗锐减，高次谐波电流骤增。

显然，中性点绝缘的概念对这一现象就解释不通了。

2）“中性点有效接地“和”中性点直接接地““中性点直接接地“这一术语对电力设备（如变压器）而言，含义是清晰的，它指该设备的中性点经过零阻抗接地。

但对整个电力系统其含义是不确切的，容易造成误解。

因为在高压电力系统，总有部分变压器的中性点不接地运行。

甚至在全接地的超高压电力系统中，仍然存在着有的变压器中性点经低电抗接地的情况。

IEEE32标准规定：当系统零序电抗与正序电抗之比不大于3，而且零序电阻对正序电抗之比不大于1是，该电力系统为中性点有效接地。

3）“中性谐振接地”和“中性经消弧线圈接地”4)“中性非有效接地”3 中性点接地方式的划分小电流接地方式的特点是其单相故障接地电弧能够自行熄灭。

电力系统的中心点接地方式根据上述原则，基本上可以划分为两大类：凡是需要断路器遮断单相接地故障者，属于大电流接地方式，凡是单相接地电弧能够瞬间自行熄灭者，属于小电流接地方式。
