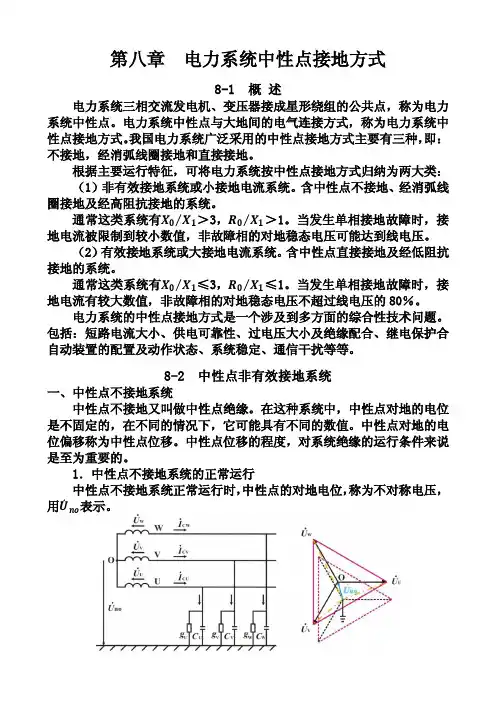

第八章电力系统中性点接地方式8-1 概述电力系统三相交流发电机、变压器接成星形绕组的公共点，称为电力系统中性点。
电力系统中性点与大地间的电气连接方式，称为电力系统中性点接地方式。
我国电力系统广泛采用的中性点接地方式主要有三种，即：不接地，经消弧线圈接地和直接接地。
根据主要运行特征，可将电力系统按中性点接地方式归纳为两大类：（1）非有效接地系统或小接地电流系统。
含中性点不接地、经消弧线圈接地及经高阻抗接地的系统。
通常这类系统有X0X1＞3，R0X1＞1。
当发生单相接地故障时，接地电流被限制到较小数值，非故障相的对地稳态电压可能达到线电压。
（2）有效接地系统或大接地电流系统。
含中性点直接接地及经低阻抗接地的系统。
通常这类系统有X0X1≤3，R0X1≤1。
当发生单相接地故障时，接地电流有较大数值，非故障相的对地稳态电压不超过线电压的80％。
电力系统的中性点接地方式是一个涉及到多方面的综合性技术问题。
包括：短路电流大小、供电可靠性、过电压大小及绝缘配合、继电保护合自动装置的配置及动作状态、系统稳定、通信干扰等等。
8-2 中性点非有效接地系统一、中性点不接地系统中性点不接地又叫做中性点绝缘。
在这种系统中，中性点对地的电位是不固定的，在不同的情况下，它可能具有不同的数值。
中性点对地的电位偏移称为中性点位移。
中性点位移的程度，对系统绝缘的运行条件来说是至为重要的。
1．中性点不接地系统的正常运行中性点不接地系统正常运行时，中性点的对地电位，称为不对称电压，用U no表示。
