中性点接地方式及其影响(2021版)

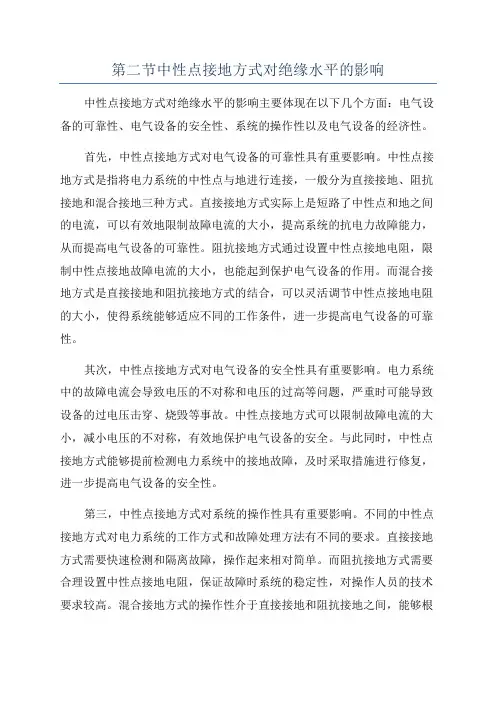

第二节中性点接地方式对绝缘水平的影响中性点接地方式对绝缘水平的影响主要体现在以下几个方面：电气设备的可靠性、电气设备的安全性、系统的操作性以及电气设备的经济性。

首先，中性点接地方式对电气设备的可靠性具有重要影响。

中性点接地方式是指将电力系统的中性点与地进行连接，一般分为直接接地、阻抗接地和混合接地三种方式。

直接接地方式实际上是短路了中性点和地之间的电流，可以有效地限制故障电流的大小，提高系统的抗电力故障能力，从而提高电气设备的可靠性。

阻抗接地方式通过设置中性点接地电阻，限制中性点接地故障电流的大小，也能起到保护电气设备的作用。

而混合接地方式是直接接地和阻抗接地方式的结合，可以灵活调节中性点接地电阻的大小，使得系统能够适应不同的工作条件，进一步提高电气设备的可靠性。

其次，中性点接地方式对电气设备的安全性具有重要影响。

电力系统中的故障电流会导致电压的不对称和电压的过高等问题，严重时可能导致设备的过电压击穿、烧毁等事故。

中性点接地方式可以限制故障电流的大小，减小电压的不对称，有效地保护电气设备的安全。

与此同时，中性点接地方式能够提前检测电力系统中的接地故障，及时采取措施进行修复，进一步提高电气设备的安全性。

第三，中性点接地方式对系统的操作性具有重要影响。

不同的中性点接地方式对电力系统的工作方式和故障处理方法有不同的要求。

直接接地方式需要快速检测和隔离故障，操作起来相对简单。

而阻抗接地方式需要合理设置中性点接地电阻，保证故障时系统的稳定性，对操作人员的技术要求较高。

混合接地方式的操作性介于直接接地和阻抗接地之间，能够根据具体情况进行调整。

因此，在选择中性点接地方式时需要综合考虑系统的操作技术状况，确保系统能够安全稳定地运行。

最后，中性点接地方式对电气设备的经济性有一定影响。

直接接地方式不需要设置中性点接地设备，因此成本相对较低，但故障电流较大，维护起来相对困难。

阻抗接地方式需要设置中性点接地电阻和监测设备，虽然成本较高，但能够有效地保护电气设备，减少故障损失。

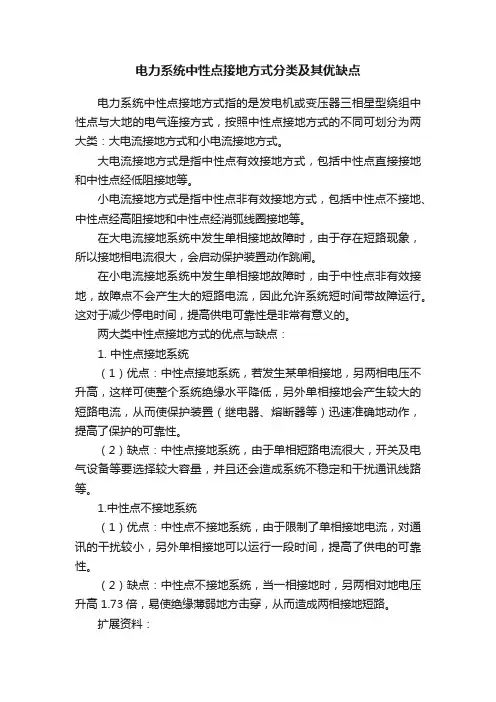

电力系统中性点接地方式分类及其优缺点电力系统中性点接地方式指的是发电机或变压器三相星型绕组中性点与大地的电气连接方式，按照中性点接地方式的不同可划分为两大类：大电流接地方式和小电流接地方式。

大电流接地方式是指中性点有效接地方式，包括中性点直接接地和中性点经低阻接地等。

小电流接地方式是指中性点非有效接地方式，包括中性点不接地、中性点经高阻接地和中性点经消弧线圈接地等。

在大电流接地系统中发生单相接地故障时，由于存在短路现象，所以接地相电流很大，会启动保护装置动作跳闸。

在小电流接地系统中发生单相接地故障时，由于中性点非有效接地，故障点不会产生大的短路电流，因此允许系统短时间带故障运行。

这对于减少停电时间，提高供电可靠性是非常有意义的。

两大类中性点接地方式的优点与缺点：1. 中性点接地系统（1）优点：中性点接地系统，若发生某单相接地，另两相电压不升高，这样可使整个系统绝缘水平降低，另外单相接地会产生较大的短路电流，从而使保护装置（继电器、熔断器等）迅速准确地动作，提高了保护的可靠性。

（2）缺点：中性点接地系统，由于单相短路电流很大，开关及电气设备等要选择较大容量，并且还会造成系统不稳定和干扰通讯线路等。

1.中性点不接地系统（1）优点：中性点不接地系统，由于限制了单相接地电流，对通讯的干扰较小，另外单相接地可以运行一段时间，提高了供电的可靠性。

（2）缺点：中性点不接地系统，当一相接地时，另两相对地电压升高 1.73倍，易使绝缘薄弱地方击穿，从而造成两相接地短路。

扩展资料：我国电力系统中性点接地方式通常分为三种：1.中性点直接接地1）设备和线路对地绝缘可以按相电压设计，从而降低了造价。

电压等级愈高，因绝缘降低的造价愈显著。

2）由于中性点直接接地系统在单相短路时须断开故障线路，中断用户供电，影响供电可靠性。

3）单相短路时短路电流很大，开关和保护装置必须完善。

4）由于较大的单相短路电流只在一相内通过，在三相导线周围将形成较强的单相磁场，对附近通信线路产生电磁干扰。

中性点接地方式对配电网可靠性的影响中性点接地方式是电力系统中常用的一种接地方式，它能够实现系统中的故障导线和接地之间的电势保持在安全水平，并且与其他接地方式相比，中性点接地方式具有更好的经济性、可靠性和环境友好性等特点，因此得到了广泛的应用。

本文将从中性点接地方式的基本原理出发，重点分析它对配电网可靠性的影响。

中性点接地方式是一种将电力系统中所有的电源中性点直接接地的接地方式，在中性点接地方式中，电力系统中的故障导线和设备外壳与地电位保持在较低的水平，可以有效地防止人身触电事故的发生。

中性点接地方式还有一个重要的特点是能够快速地检测故障，在系统中出现故障时，中性点电流会急剧增加，这就可以通过检测中性点电流来判断系统中是否发生了故障。

1.提高了系统的稳定性中性点接地方式可以有效地提高系统的稳定性，这主要是因为中性点接地方式可以快速地检测到故障，使系统能够快速地运行到故障部位，保证了系统在发生故障时能够迅速地断开故障电路，并且保障了系统的长期运行。

2.减少了人身触电事故的发生在中性点接地方式下，系统的电位可以有效地控制在安全水平，使得人们在接触工作时不易触电，减少了人身触电事故的发生，提高了人员安全性。

3.提高了设备的可靠性中性点接地方式可以提高设备的可靠性，主要是因为中性点接地可以减少电气设备的绝缘损坏，并减少设备的维护次数，这对于提高设备的可靠性和延长设备的使用寿命具有十分重要的意义。

4.降低了运行成本中性点接地方式可以降低电气设备的能耗，减少配电系统的维护成本，包括设备损坏和维护费用等，从而降低了电气设备配电系统运行成本，提高了经济效益。

总之，中性点接地方式在配电系统中具有较大的应用前景和发展潜力。

它具有良好的经济性、可靠性和环保等特点，适用于大多数具有较高电气负荷的场合。

因此，在配电系统的运行中，选用中性点接地方式，不仅可以提高配电系统的可靠性和经济效益，同时也保证了系统的安全运行。

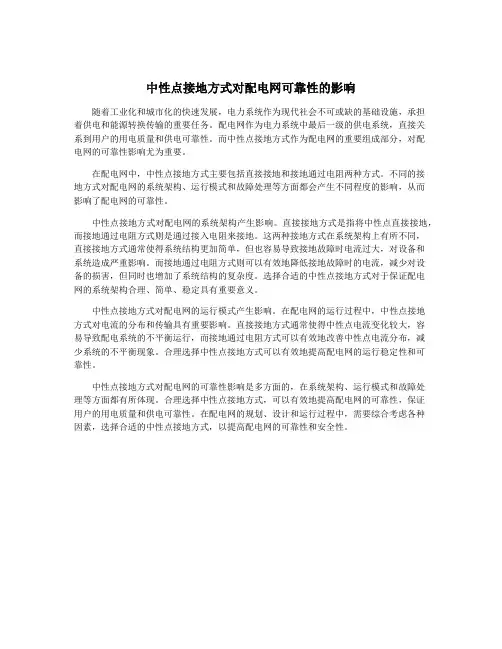

中性点接地方式对配电网可靠性的影响随着工业化和城市化的快速发展，电力系统作为现代社会不可或缺的基础设施，承担着供电和能源转换传输的重要任务。

配电网作为电力系统中最后一级的供电系统，直接关系到用户的用电质量和供电可靠性。

而中性点接地方式作为配电网的重要组成部分，对配电网的可靠性影响尤为重要。

在配电网中，中性点接地方式主要包括直接接地和接地通过电阻两种方式。

不同的接地方式对配电网的系统架构、运行模式和故障处理等方面都会产生不同程度的影响，从而影响了配电网的可靠性。

中性点接地方式对配电网的系统架构产生影响。

直接接地方式是指将中性点直接接地，而接地通过电阻方式则是通过接入电阻来接地。

这两种接地方式在系统架构上有所不同，直接接地方式通常使得系统结构更加简单，但也容易导致接地故障时电流过大，对设备和系统造成严重影响。

而接地通过电阻方式则可以有效地降低接地故障时的电流，减少对设备的损害，但同时也增加了系统结构的复杂度。

选择合适的中性点接地方式对于保证配电网的系统架构合理、简单、稳定具有重要意义。

中性点接地方式对配电网的运行模式产生影响。

在配电网的运行过程中，中性点接地方式对电流的分布和传输具有重要影响。

直接接地方式通常使得中性点电流变化较大，容易导致配电系统的不平衡运行，而接地通过电阻方式可以有效地改善中性点电流分布，减少系统的不平衡现象。

合理选择中性点接地方式可以有效地提高配电网的运行稳定性和可靠性。

中性点接地方式对配电网的可靠性影响是多方面的，在系统架构、运行模式和故障处理等方面都有所体现。

合理选择中性点接地方式，可以有效地提高配电网的可靠性，保证用户的用电质量和供电可靠性。

在配电网的规划、设计和运行过程中，需要综合考虑各种因素，选择合适的中性点接地方式，以提高配电网的可靠性和安全性。

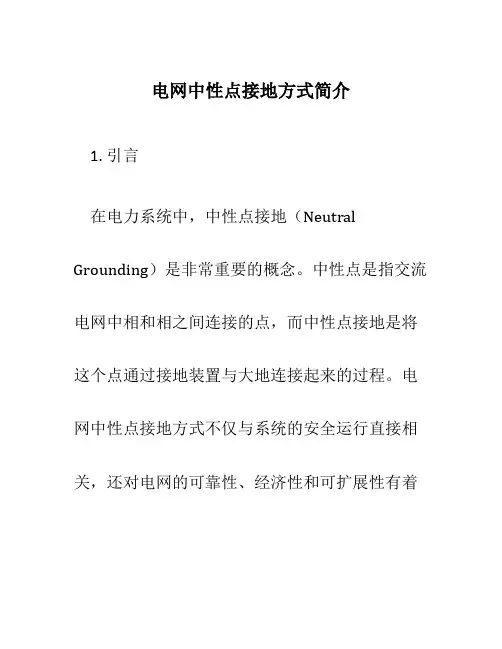

电网中性点接地方式简介1. 引言在电力系统中，中性点接地（Neutral Grounding）是非常重要的概念。

中性点是指交流电网中相和相之间连接的点，而中性点接地是将这个点通过接地装置与大地连接起来的过程。

电网中性点接地方式不仅与系统的安全运行直接相关，还对电网的可靠性、经济性和可扩展性有着重要的影响。

因此，选择合适的中性点接地方式对于电力系统的设计和运行具有至关重要的意义。

本文将介绍电网中性点接地的基本概念以及常见的接地方式。

2. 中性点接地的意义2.1 安全性通过中性点接地，故障电流可以通过接地装置回流到大地，避免电网出现接触电压，保护人身安全。

2.2 故障识别中性点被接地后，电网中会出现零序电流，这种电流可以帮助快速识别故障发生的位置，提高故障定位的准确性和速度。

2.3 经济性中性点接地的方式会对电网的经济性产生影响。

合理选择接地方式可以降低故障损失、减少设备抢修时间、提高设备可靠性，从而降低电网运行成本。

3. 中性点接地方式3.1 系统接地方式系统接地方式是将电网的中性点通过接地装置直接连接到大地，常见的系统接地方式有以下几种：•TT接地方式：中性点通过接地电阻连接到大地，形成“中性点-电阻-大地”的回路。

•TN接地方式：中性点通过接地电阻和设备外壳连接到大地，形成“中性点-电阻-大地-设备外壳”的回路。

TN接地方式又分为TN-S、TN-C和TN-C-S三种。

•IT接地方式：中性点通过接地变压器连接到大地，形成“中性点-接地变压器-大地”的回路。

3.2 无效接地方式与系统接地方式相对应的是无效接地方式，即不将中性点连接到大地，而是通过一些特殊的装置将零序电流屏蔽在系统内部。

常见的无效接地方式有以下几种：•Arc suppression coil（ASC）接地方式：通过串联接地电感来阻抗化更高的零序电流，使其在系统内部形成环回，从而实现无效接地。

•Solid grounding 接地方式：采用较低阻抗的接地方法，将零序电流缩小到一定程度，从而降低故障电流对系统的影响。

中性点接地方式对配电网可靠性的影响随着电力系统的不断发展，中性点接地方式成为了配电网中一个重要的技术问题。

中性点接地方式直接影响着配电网的运行安全和可靠性。

深入研究中性点接地方式对配电网可靠性的影响，对配电网的稳定运行和安全供电具有重要的意义。

一、中性点接地方式的概念中性点接地方式是指在三相四线系统中，在发生单相接地故障时，中性点采取何种接地方式的一种选择。

中性点接地方式通常有降压中性点接地、零序中性点接地和继电保护接地等多种方式。

1. 降压中性点接地降压中性点接地是指在中性点接地时增加降压电感，将零序电流限制到较小范围内的一种方式。

通过此方式可以减小单相接地故障时的零序电流，降低对电力设备的冲击。

零序中性点接地是指在中性点接地时通过特殊的接地装置，将零序电流短接到地，以减小对系统的影响。

这种方式能够快速将故障电流短接到地，减小故障面积，有利于提高系统的可靠性。

3. 继电保护接地继电保护接地通过继电保护装置实现对中性点的接地方式的选择，能够在故障发生时快速切除故障部分，并实现对剩余系统的保护。

采用继电保护接地方式能够提高配电网的可靠性，减小故障对系统的影响，提高系统的稳定性和安全性。

在实际的配电网中，如何选择合适的中性点接地方式对系统的可靠性具有重要的影响。

需要充分考虑系统的运行特性、设备的性能和线路的特点，选择合适的中性点接地方式。

需要根据系统的实际运行情况和故障特性，及时调整中性点接地方式，提高系统的可靠性和稳定性。

需要加强对中性点接地方式的研究和应用，不断优化接地方式，提高系统的安全性和可靠性。

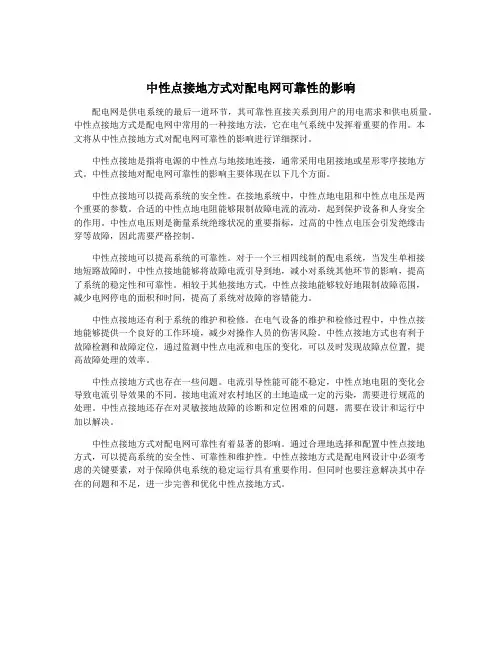

中性点接地方式对配电网可靠性的影响配电网是供电系统的最后一道环节，其可靠性直接关系到用户的用电需求和供电质量。

中性点接地方式是配电网中常用的一种接地方法，它在电气系统中发挥着重要的作用。

本文将从中性点接地方式对配电网可靠性的影响进行详细探讨。

中性点接地是指将电源的中性点与地接地连接，通常采用电阻接地或星形零序接地方式。

中性点接地对配电网可靠性的影响主要体现在以下几个方面。

中性点接地可以提高系统的安全性。

在接地系统中，中性点地电阻和中性点电压是两个重要的参数。

合适的中性点地电阻能够限制故障电流的流动，起到保护设备和人身安全的作用。

中性点电压则是衡量系统绝缘状况的重要指标，过高的中性点电压会引发绝缘击穿等故障，因此需要严格控制。

中性点接地可以提高系统的可靠性。

对于一个三相四线制的配电系统，当发生单相接地短路故障时，中性点接地能够将故障电流引导到地，减小对系统其他环节的影响，提高了系统的稳定性和可靠性。

相较于其他接地方式，中性点接地能够较好地限制故障范围，减少电网停电的面积和时间，提高了系统对故障的容错能力。

中性点接地还有利于系统的维护和检修。

在电气设备的维护和检修过程中，中性点接地能够提供一个良好的工作环境，减少对操作人员的伤害风险。

中性点接地方式也有利于故障检测和故障定位，通过监测中性点电流和电压的变化，可以及时发现故障点位置，提高故障处理的效率。

中性点接地方式也存在一些问题。

电流引导性能可能不稳定，中性点地电阻的变化会导致电流引导效果的不同。

接地电流对农村地区的土地造成一定的污染，需要进行规范的处理。

中性点接地还存在对灵敏接地故障的诊断和定位困难的问题，需要在设计和运行中加以解决。

中性点接地方式对配电网可靠性有着显著的影响。

通过合理地选择和配置中性点接地方式，可以提高系统的安全性、可靠性和维护性。

中性点接地方式是配电网设计中必须考虑的关键要素，对于保障供电系统的稳定运行具有重要作用。

但同时也要注意解决其中存在的问题和不足，进一步完善和优化中性点接地方式。

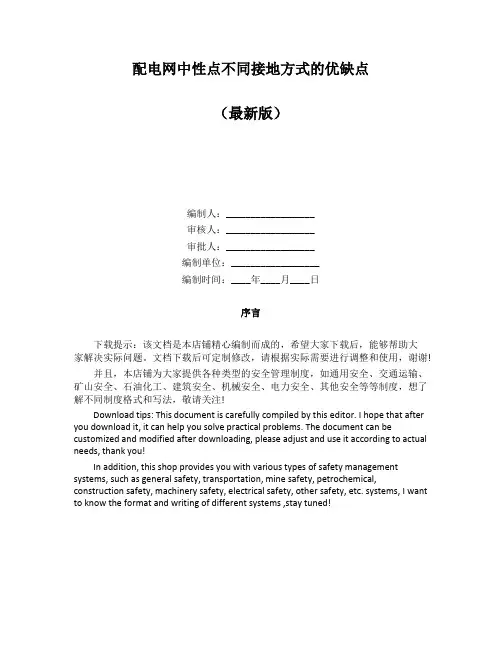

配电网中性点不同接地方式的优缺点（最新版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的安全管理制度，如通用安全、交通运输、矿山安全、石油化工、建筑安全、机械安全、电力安全、其他安全等等制度，想了解不同制度格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, this shop provides you with various types of safety management systems, such as general safety, transportation, mine safety, petrochemical, construction safety, machinery safety, electrical safety, other safety, etc. systems, I want to know the format and writing of different systems ,stay tuned!配电网中性点不同接地方式的优缺点配电网中性点与参考地的电气连接方式，按运行需要可将中性点不接地、经消弧线圈接地、经（高、中、低值）电阻器接地、经低值电抗器接地及直接接地等。

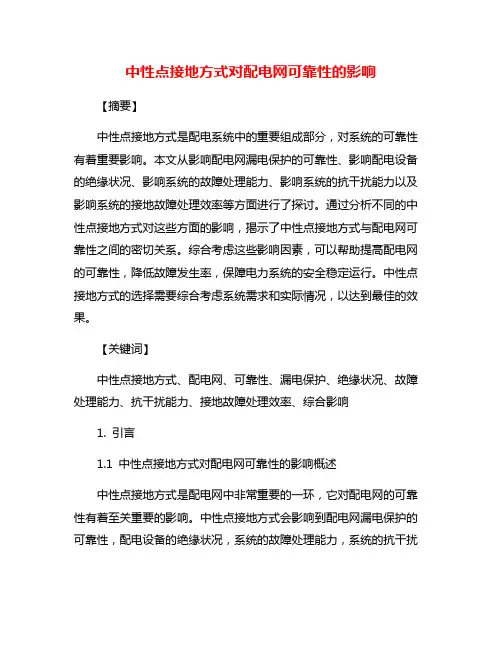

中性点接地方式对配电网可靠性的影响【摘要】中性点接地方式是配电系统中的重要组成部分，对系统的可靠性有着重要影响。

本文从影响配电网漏电保护的可靠性、影响配电设备的绝缘状况、影响系统的故障处理能力、影响系统的抗干扰能力以及影响系统的接地故障处理效率等方面进行了探讨。

通过分析不同的中性点接地方式对这些方面的影响，揭示了中性点接地方式与配电网可靠性之间的密切关系。

综合考虑这些影响因素，可以帮助提高配电网的可靠性，降低故障发生率，保障电力系统的安全稳定运行。

中性点接地方式的选择需要综合考虑系统需求和实际情况，以达到最佳的效果。

【关键词】中性点接地方式、配电网、可靠性、漏电保护、绝缘状况、故障处理能力、抗干扰能力、接地故障处理效率、综合影响1. 引言1.1 中性点接地方式对配电网可靠性的影响概述中性点接地方式是配电网中非常重要的一环，它对配电网的可靠性有着至关重要的影响。

中性点接地方式会影响到配电网漏电保护的可靠性，配电设备的绝缘状况，系统的故障处理能力，系统的抗干扰能力以及系统的接地故障处理效率。

这些方面的影响直接关系到配电网的稳定运行和安全性。

中性点接地方式对配电网可靠性的影响是多方面的，需要在设计和运行中加以重视和调整，以确保配电网的安全稳定运行。

2. 正文2.1 影响配电网漏电保护的可靠性中性点接地方式对配电网漏电保护的可靠性起着至关重要的影响。

漏电保护是保障电路安全稳定运行的重要手段，而中性点接地方式的选择直接影响着漏电保护的可靠性。

中性点接地方式不同会导致漏电保护的触发条件和保护范围有所变化。

在星形接地系统中，漏电故障发生时会直接引起零序电流的增大，从而触发漏电保护器的动作。

而在非星形接地系统中，漏电故障可能不会形成闭合回路，导致漏电保护器无法正常动作，从而降低了漏电保护的可靠性。

中性点接地方式的选择还会影响漏电保护的检测灵敏度。

在某些系统中，采用非星形接地方式可能导致漏电保护器对小额漏电电流的检测能力不足，从而增加了电路发生漏电故障后对人身安全的威胁。

中性点接地方式对配电网可靠性的影响随着电力系统的发展，配电网在城市中的重要性也逐渐增大。

配电网可靠性是指在正常和异常操作情况下所要求的设备及其服务的完整性和可靠性的能力。

根据电力系统的特点，配电网自身具有许多安全风险和可靠性问题，如线路短路、设备故障等，这些安全风险和问题可能会导致配电网的故障，从而影响正常运行。

为避免这种情况的发生，需要采用一些措施来提高配电网的可靠性，其中一种常用的方法是中性点接地方式。

中性点接地方式是指将配电网的中性点接到地上，从而形成电路的回路。

在中性点接地方式中，线路的故难度变得更高，设备的安全、可靠性也会得到提高。

这种方式还可以有效地减少电压波动和谐波的影响，从而保证了电力质量的稳定性和高精度。

首先，中性点接地方式可以增加配电网的安全性。

通过中性点接地方式，配电网中的过电压和过电流可以得到及时地分流到地上，从而避免过高的电压和电流影响配电设备的正常工作。

中性点接地方式还可以减少设备磨损和烧毁的可能性，保证接线柜、变压器等设备的正常使用和寿命。

此外，中性点接地方式还可以有效地防止电弧和电火花等故障，并避免配电设备受到短路电流的损坏。

其次，中性点接地方式可以提高配电网的可靠性。

通过中性点接地方式，可以有效地改善电网的电磁环境，减少谐波功率的影响，同时对线路的启动和制动保护等方面也能提高可靠性。

此外，中性点接地方式还可以降低电力系统的故障率，减少因故障造成的停电时间，从而保证了电力系统的供电可靠性。

在配电系统中选择合适的中性点接地方式，可以将电力故障的影响降到最低，从而保证了电力系统的安全、可靠性。

最后，需要指出的是，中性点接地方式虽然可以提高配电系统的可靠性和安全性，但并不能完全消除配电系统的故障隐患。

因此，在配置系统中应该选择合适的中性点接地方式，同时进行严格的保护措施，从而提高配电系统的整体可靠性和长期稳定性。

电力网中性点接地方式的分析及应用摘要：我国电力系统中性点接地方式主要有两种：中性点直接接地方式。

它的优点是：过电压数值小，绝缘水平低，因而投资少、经济。

缺点是由于单相接地电流大，故接地保护必须作用于跳闸，从而增加了停电的机会。

另一种方式为中性点非直接接地方式。

其优点是发生单相接地时，接地电流小，系统线电压仍保持对称性，不影响对负荷的供电，提高供电的可靠性。

缺点是过电压数值大，电网绝缘水平高，因而投资大，不经济。

这两种方式在保护整定、绝缘监视等方面有广泛的应用。

关键词：中性点；分析；实际应用1 接地方式的分类与特点我国的电力系统主要有两种中性点接地方式：中性点直接接地方式（包括中性点经小电阻接地方式）和中性点非直接接地方式（包括中性点经消弧线圈接地方式）。

中性点直接接地系统（又称为大电流接地系统）在发生单相接地故障时，接地短路电流会很大。

中性点不接地系统（又称为小电流接地系统）在发生单相接地故障时，由于不构成短路回路，接地电流往往比负荷电流小得多。

划分的标准在我国为：X0/X1≥4～5的系统属于大接地电流系统，X0/X1≤4～5的系统属于小接地电流系统；X0为系统零序电抗，X1为系统正序电抗。

中性点直接接地电力网的优点是：过电压数值小，绝缘水平低，因而投资少、经济。

但由于单相接地电流大，故接地保护必须作用于跳闸，从而增加了停电的机会。

此外，由于接地时短路电流过大，电压会骤然下降，还可能破坏电力系统动态的稳定，接地时产生的零序电流还会干扰通信系统。

中性点非直接接地电力网的优点是：发生单相接地时，接地电流小，系统线电压仍保持对称性，不影响对负荷的供电，提高供电的可靠性。

不过为了避免故障扩大成两点或多点接地故障，当接地保护发信号后，运行人员必须及时处理，消除故障。

中性点非直接接地电力网的缺点是过电压数值大，电网绝缘水平高，因而投资大，不经济。

此外，接地保护也较中性点直接接地电力网复杂。

在我国，110 kV及以上的电力系统采用中性点直接接地方式，66 kV及以下电力系统采用中性点非直接接地方式。

( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改低压配电系统的接地方式及特点(2021年)Safety management is an important part of production management. Safety and production are inthe implementation process低压配电系统的接地方式及特点(2021年)1低压配电系统中的接地类型(1)工作接地：为保证电力设备达到正常工作要求的接地，称为工作接地。

中性点直接接地的电力系统中，变压器中性点接地，或发电机中性点接地。

(2)保护接地：为保障人身安全、防止间接触电，将设备的外露可导电部分进行接地，称为保护接地。

保护接地的形式有两种：一种是设备的外露可导电部分经各自的接地保护线分别直接接地；另一种是设备的外露可导电部分经公共的保护线接地。

(3)重复接地：在中性线直接接地系统中，为确保保护安全可靠，除在变压器或发电机中性点处进行工作接地外，还在保护线其他地方进行必要的接地，称为重复接地。

(4)保护接中性线：在380/220V低压系统中，由于中性点是直接接地的，通常又将电气设备的外壳与中性线相连，称为低压保护接中性线。

此种方式也叫保护接零。

2低压配电系统的供电方式(1)低压配电系统按保护接地的形式不同可分为：IT系统、TT 系统和TN系统。

其中IT系统和TT系统的设备外露可导电部分经各自的保护线直接接地(过去称为保护接地)；TN系统的设备外露可导电部分经公共的保护线与电源中性点直接电气连接(过去称为接零保护)。

接地系统一般由两个字母组成，必要时可加后续字母。

第一个字母：表示电源中性点对地的关系T：直接接地I：不接地，或通过阻抗与大地相连第二个字母：表示电气设备外壳与大地的关系T：独立于电源接地点的直接接地N：表示直接与电源系统接地点或与该点引出的导体相连后续字母：表示中性线与保护线之间的关系C：表示中性线N与保护线PE合二为一（PEN线）S：表示中性线N与保护线PE分开C－S：表示在电源侧为PEN线，从某一点分开为中性线N和保护线PE(2).不同接地系统的组成及特点：■TN系统的组成及特点在TN系统中，所有电气设备的外壳接到保护线（PE）上，与配电系统的中性点相连（若无中性点，即变压器二次侧三角形连接或未引出中性点，可将变压器二次侧绕组的一相接地，但该接点不能用作PEN线）。

中性点接地方式对系统运行的影响作者姓名：XXX（学号：XXXXXX）（XXXX学院XXX 供用电技术20XX，XXX 呼和浩特 010022）指导教师：XXX摘要：电力系统中性点接地方式的了解，它是一个涉及电力系统许多方面的综合性技术课题,它不仅涉及到电网本身的安全可靠性,过电压绝缘水平的选择,而且对通讯干扰、人身安全有重要影响。

本文分析了中性点接地方式对电力系统运行的影响。

针对国内中压电网现在所采用的几种常用接地方式进行了优点比较与探讨及分别对电力系统的影响。

关键词：中性点;接地;城市电网;影响1我国电力系统常用的中性点接地方式1.1中性点不接地系统中性点不接地方式,即中性点对地绝缘,结构简单,运行方便,不需任何附加设备,投资省、适用于农村10KV架空线路长的辐射形或树状形的供电网络。

当中性点不接地的系统中发生一相接地时,接在相间电压上的受电器的供电并未遭到破坏,它们可以继续运行,但是这种电网长期在一相接地的状态下运行,也是不能允许的,因为这时非故障电压升高,绝缘薄弱点很可能被击穿,而引起两相接地短路,将严重地损坏电气设备。

所以,在中性点不接电网中,必须设专门的监察装置,以便使运行人员及时地发现一相接地故障,从而切除电网中的故障部分。

在中性点不接地系统中,当接地的电容电流较大时,在接地处引起的电弧就很难自行熄灭,在接地处还可能出现所谓间隙电弧,即周期地熄灭火与重燃的电弧。

由于电网是一个具有电感和电容的振荡回路,间歇电弧将引起相对地的过电压,其数值可达(2.5-3)UX,这种过压会传输到接地点有直接电连接的整个电网上,更容易引起另一相对地击穿,而形成两相接地短路。

1.2中性点经消弧线圈接地系统当一相接地电容电流超过了上述的允许值时,可以用中性点经消弧线圈接地的方法来解决,该系统即称为中性点经消弧线圈接地系统。

采用中性点消弧线圈接地方式,即在中性点和大地之间接入一个电感消弧线圈,消弧线圈主要带有气隙的铁芯和套在铁芯上的绕阻组成,它们被放在充满变压器油的油箱内,绕组的电阻很小,电抗很大。

2021新版中性点接地方式及其影响Technical Safety Essentials( 岗位安全技术 )单位名：_________________________姓名：_________________________日期：_________________________安全技术安全管理制度/全文可改2021新版中性点接地方式及其影响摘要：中性点直接接地方式，即是将中性点直接接入大地。

该系统运行中若发生一相接地时，就形成单相短路，其接地电流很大，使断路器跳闸切除故障。

这种大电流接地系统，不装设绝缘监察装置。

关键词：中性点接地方式1中性点直接接地中性点直接接地方式，即是将中性点直接接入大地。

该系统运行中若发生一相接地时，就形成单相短路，其接地电流很大，使断路器跳闸切除故障。

这种大电流接地系统，不装设绝缘监察装置。

中性点直接接地系统产生的内过电压最低，而过电压是电网绝缘配合的基础，电网选用的绝缘水平高低，反映的是风险率不同，绝缘配合归根到底是个经济问题。

中性点直接接地系统产生的接地电流大，故对通讯系统的干扰影响也大。

当电力线路与通讯线路平行走向时，由于耦合产生感应电压，对通讯造成干扰。

中性点直接接地系统在运行中若发生单相接地故障时，其接地点还会产生较大的跨步电压与接触电压。

此时，若工作人员误登杆或误碰带电导体，容易发生触电伤害事故。

对此只有加强安全教育和正确配置继电保护及严格的安全措施，事故也是可以避免的。

其办法是：①尽量使电杆接地电阻降至最小；②对电杆的拉线或附装在电杆上的接地引下线的裸露部分加护套；③倒闸操作人员应严格执行电业安全工作规程。

2中性点不接地中性点不接地方式，即是中性点对地绝缘，结构简单，运行方便，不需任何附加设备，投资省。

适用于农村10kV架空线路为主的辐射形或树状形的供电网络。

该接地方式在运行中，若发生单相接地故障，其流过故障点电流仅为电网对地的电容电流，其值很小称为小电流接地系统，需装设绝缘监察装置，以便及时发现单相接地故障，迅速处理，以免故障发展为两相短路，而造成停电事故。

中性点的选取及接入方式对电网运行产生的影响摘要：变压器中性点接地方式在电力系统中是一个非常重要的研究课题，尤其是对电力系统图纸设计以及运行过程均有着重要的意义。

在三相交流电力系统中，中性点就是变压器接线的公共点。

而中性点接地就是指变压器的中性点与接地网间的电气连接。

变压器中性点接地方式是一个比较复杂的问题，它涉及电力系统中的方方面面，与此同时还影响着供电的可靠性、电力通信系统、电压绝缘系统、电气设备安全以及继电保护装置等方面。

关键词：电力系统运行；可靠性；变压器中性点；接地方式1 电网中性点接地方式1.1 中性点不接地中性点不接地系统如果发生了单相接地故障，在故障发生后的三十分钟至两个小时以内系统还可以继续运行，能够使线电压三角形保持不变而继续供电。

单相接地的电流较小，对通信的干扰也比较小，但是对地电压会在非故障相上有很大程度的升高，弧光接地的过电压也会在单相接地时产生，设备的绝缘性会被过电压造成的危害破坏。

系统如果选用了这种方式，那么设备的绝缘水平就需要提高，保护过电压的装置也要相应的提高其性能，所花费的费用也相应较大。

有选择的接地保护很难实现，另外中性点还存在不稳定，容易激发中性点过电压、使电压互感器的铁芯磁饱和，经常会导致电压互感器的烧毁事故或者高压熔丝的熔断事故。

1.2 中性点经小电阻接地由于现代城市电网的供电能力不断提高、断路器的持续工作能力得以加强，经过小额电阻接地的中性点接地方式才开始被采用。

如果系统发生了单相接地，故障电流一般会在 100A 至 200A 之间。

根据检测到的故障电流，电网中的接地线路可以被保护装置以最短的时间切除。

经小电阻的中性点接地保护装置可以实时在线对线路的运行情况进行监测，一旦发生故障就将故障线路立即切除。

经小电阻的中性点接地方式主要有如下优点：能够抑制弧光接地的过电压，降低单相接地的工频电压，消除大部分的断线谐振过电压和电压互感器谐振过电压。

能够使故障被快速切除，大大缩短了过电压持续的时间，控制事故的发生范围。
