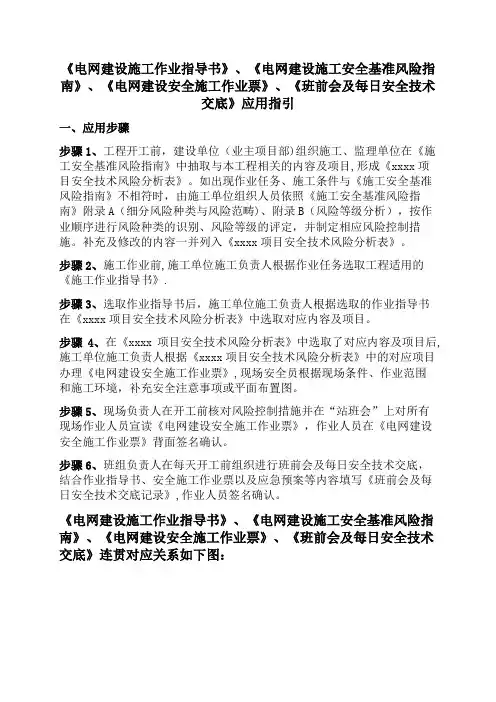

《电网建设施工作业指导书》、《电网建设施工安全基准风险指南》、《电网建设安全施工作业票》、《班前会及每日安全技术交底》应用指引一、应用步骤步骤1、工程开工前，建设单位（业主项目部）组织施工、监理单位在《施工安全基准风险指南》中抽取与本工程相关的内容及项目,形成《xxxx项目安全技术风险分析表》。
如出现作业任务、施工条件与《施工安全基准风险指南》不相符时,由施工单位组织人员依照《施工安全基准风险指南》附录A(细分风险种类与风险范畴）、附录B（风险等级分析)，按作业顺序进行风险种类的识别、风险等级的评定，并制定相应风险控制措施。
补充及修改的内容一并列入《xxxx项目安全技术风险分析表》。
步骤2、施工作业前，施工单位施工负责人根据作业任务选取工程适用的《施工作业指导书》。
步骤3、选取作业指导书后，施工单位施工负责人根据选取的作业指导书在《xxxx项目安全技术风险分析表》中选取对应内容及项目.步骤4、在《xxxx项目安全技术风险分析表》中选取了对应内容及项目后，施工单位施工负责人根据《xxxx项目安全技术风险分析表》中的对应项目办理《电网建设安全施工作业票》，现场安全员根据现场条件、作业范围和施工环境,补充安全注意事项或平面布置图。
步骤5、现场负责人在开工前核对风险控制措施并在“站班会”上对所有现场作业人员宣读《电网建设安全施工作业票》,作业人员在《电网建设安全施工作业票》背面签名确认.步骤6、班组负责人在每天开工前组织进行班前会及每日安全技术交底,结合作业指导书、安全施工作业票以及应急预案等内容填写《班前会及每日安全技术交底记录》,作业人员签名确认。
《电网建设施工作业指导书》、《电网建设施工安全基准风险指南》、《电网建设安全施工作业票》、《班前会及每日安全技术交底》连贯对应关系如下图:二、应用说明1、《电网建设施工作业指导书》应用说明：a)作业指导书由施工单位完成内部审批流程后方可使用。
b)使用时按照《中国南方电网公司电网建设施工作业指导书》选取相应工作任务，并在作业指导书中根据作业实际补充及修改“人员配置、主要工器具及仪器仪表配置"等内容。

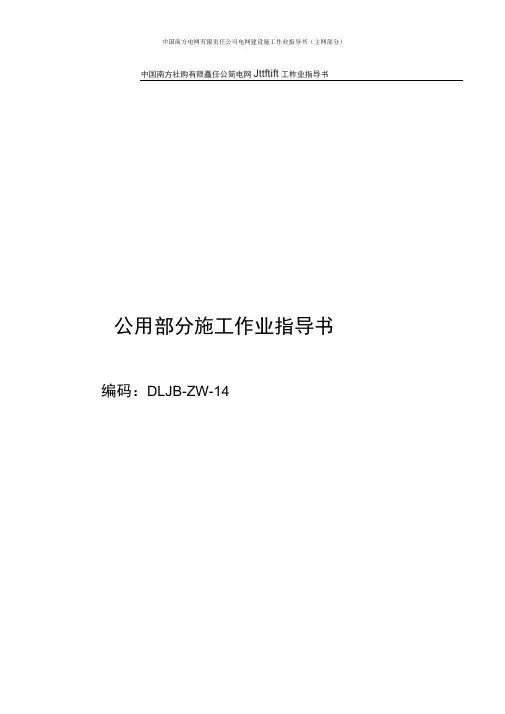

中国南方电网有限责任公司电网建设施工作业指导书（主网部分）中国南方社购有限矗任公简电网Jttftift工柞业指导书公用部分施工作业指导书编码：DLJB-ZW-14目录1. 适用范围___________________________________________________________________________________ 12. 编写依据____________________________________________________________________________________ 1 3作业流程______________________________________________________________________________________ 1 4安全风险辨析与预控____________________________________________________________________________ 2 5 作业准备____________________________________________________________________________________ 2 5.1人员配备 ___________________________________________________________________________________ 25.2主要工器具及仪器仪表配置______________________________________________________________________ 36 作业方法及质量控制措施 _______________________________________________________________________ 4 6.1 资料验收 _________________________________________________________________________________ 4 6.2 外观检查 ________________________________________________________________________________ 4 6.2.1 保护屏体及屏内设备 ______________________________________________________________________ 4 6.2.2 端子箱 _________________________________________________________________________________ 4 6.3 直流电源检查 _____________________________________________________________________________ 6 6.4 绝缘检查 _________________________________________________________________________________ 6 6.4.1 屏柜接线前绝缘检查 ______________________________________________________________________ 6 6.4.2 屏柜接线前外部回路绝缘检查________________________________________________________________7 6.5 电压互感器及二次回路检查_________________________________________________________________ 7 6.5.1 电压互感器极性试验_______________________________________________________________________ 7 6.5.2 绕组接线核对 ____________________________________________________________________________ 7 6.5.3 电压互感器二次回路接地检查_______________________________________________________________ 7 6.5.4 金属氧化物避雷器检查 ___________________________________________________________________ 7 6.6 PT并列装置功能检验 _____________________________________________________________________8 6.7 PT 刀闸、接地刀闸二次回路检查 _____________________________________________________________ 8 6.8 信号回路检查 _____________________________________________________________________________ 8 6.9 端子紧固 _________________________________________________________________________________ 8 6.10 电压回路通压试验___________________________________________________________________________ 8 6.11 试验接线恢复 _____________________________________________________________________________ 9 6.12 并网检查 ________________________________________________________________________________ 9 6.13 带负荷测试 _______________________________________________________________________________ 9表7-1 质量控制表___________________________________________________________________________ 101.适用范围本作业指导书适用于变电站公用部分保护的验收检验。
断路器安装作业指导书编码：BDDQ-ZW-03批准：审核：编写：目次1 适用范围 (27)2 编写依据 (27)3 作业流程 (27)4 安全风险辨析与预控 (28)5 作业准备 (28)6 作业方法 (29)7 质量控制措施及检验标准 (33)1 适用范围本作业指导书适用于 110～500kV 电压等级，频率为 50Hz 的支柱式和罐式 S F 6 断路器安装作业。
2 编写依据表 2-1编 写 依 据3 作业流程作业（工序）流程见图 3-1。
图 3-1 作业（工序）流程图4 安全风险辨析与预控4.1 断路器安装作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。
4.2 按《指南》中与断路器安装作业相关联的《电网建设安全施工作业票》（编码：BDDQ-ZW-03-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。
4.3 施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。
4.4 安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10 天，超过10 天须重新办理作业票，在工作完成后上交项目部保存备查。
表4-1 作业任务安全基准风险指南5 作业准备5. 1人员配备表5-1 作业人员配备表表5-2 主要工器具及仪器仪表配置表6 作业方法6. 1施工准备6. 1. 1技术准备：按规程、生产厂家安装说明书、图纸、设计要求及施工措施对施工人员进行技术交底，交底要有针对性。
6. 1.2 人员组织：技术负责人、安装负责人、安全质量负责人和技术工人。
6. 1.3 机具的准备：按施工要求准备机具，并对其性能及状态进行检查和维护。
6. 1.4 施工材料准备：螺栓等。

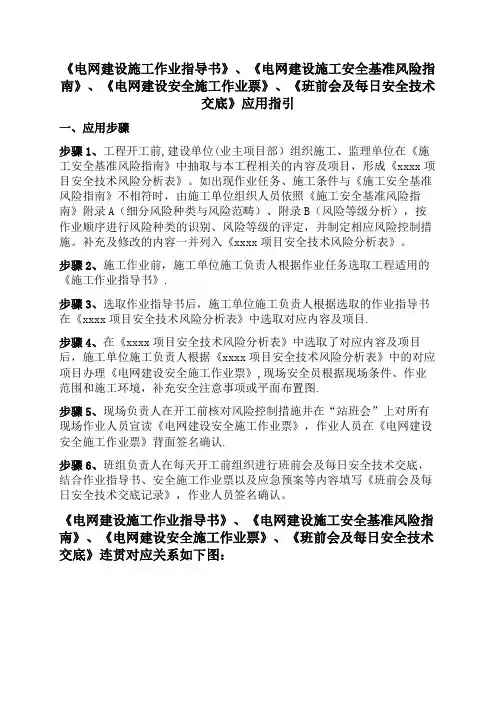

《电网建设施工作业指导书》、《电网建设施工安全基准风险指南》、《电网建设安全施工作业票》、《班前会及每日安全技术交底》应用指引一、应用步骤步骤1、工程开工前，建设单位(业主项目部）组织施工、监理单位在《施工安全基准风险指南》中抽取与本工程相关的内容及项目，形成《xxxx项目安全技术风险分析表》。
如出现作业任务、施工条件与《施工安全基准风险指南》不相符时，由施工单位组织人员依照《施工安全基准风险指南》附录A（细分风险种类与风险范畴）、附录B（风险等级分析）,按作业顺序进行风险种类的识别、风险等级的评定，并制定相应风险控制措施。
补充及修改的内容一并列入《xxxx项目安全技术风险分析表》.步骤2、施工作业前，施工单位施工负责人根据作业任务选取工程适用的《施工作业指导书》。
步骤3、选取作业指导书后，施工单位施工负责人根据选取的作业指导书在《xxxx项目安全技术风险分析表》中选取对应内容及项目。
步骤4、在《xxxx项目安全技术风险分析表》中选取了对应内容及项目后，施工单位施工负责人根据《xxxx项目安全技术风险分析表》中的对应项目办理《电网建设安全施工作业票》，现场安全员根据现场条件、作业范围和施工环境，补充安全注意事项或平面布置图。
步骤5、现场负责人在开工前核对风险控制措施并在“站班会”上对所有现场作业人员宣读《电网建设安全施工作业票》，作业人员在《电网建设安全施工作业票》背面签名确认。
步骤6、班组负责人在每天开工前组织进行班前会及每日安全技术交底，结合作业指导书、安全施工作业票以及应急预案等内容填写《班前会及每日安全技术交底记录》,作业人员签名确认。
《电网建设施工作业指导书》、《电网建设施工安全基准风险指南》、《电网建设安全施工作业票》、《班前会及每日安全技术交底》连贯对应关系如下图:二、应用说明1、《电网建设施工作业指导书》应用说明:a)作业指导书由施工单位完成内部审批流程后方可使用。
b)使用时按照《中国南方电网公司电网建设施工作业指导书》选取相应工作任务，并在作业指导书中根据作业实际补充及修改“人员配置、主要工器具及仪器仪表配置"等内容。
第1部分：输电线路普通基础作业指导书编码：SDXL-ZW-01中国南方电网有限责任公司电网建设施工作业指导书第1部分：输电线路目次1适用范围 (3)2编写依据 (3)3作业流程 (4)4安全风险辨析与预控 (4)5作业准备 (5)6作业方法 (6)7质量控制措施及检验标准 (14)1适用范围本作业指导书适用于阶梯式直柱基础、板式柔性基础、等截面斜柱基础、变截面斜柱基础、插入式基础等。
混凝土强度一般采用C15、C20及C25级，垫层采用C10级。
2编写依据表2-1编写依据中国南方电网有限责任公司电网建设施工作业指导书第1部分：输电线路3作业流程图3-1作业（工序）流程图4安全风险辨析与预控4.1普通基础作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。
4.2 按《指南》中与普通基础作业相关联的《电网建设安全施工作业票》（编码：SDXL-ZW-01-01/01 SDXL-ZW-GY-01～08/08），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。
4.3 施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。
4.4 安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10天，超过10天须重新办理作业票，在工作完成后上交项目部保存备查。
表4-1出作业任务安全基准风险指南中国南方电网有限责任公司电网建设施工作业指导书第1部分：输电线路5 作业准备 5.1 人员配备表5-1 人员配备表5.2主要工器具及仪器仪表配置表5-2 主要工器具及仪器仪表配置表表5-2（续）中国南方电网有限责任公司电网建设施工作业指导书第1部分：输电线路6作业方法6.1施工准备6.1.1技术资料（1）铁塔基础及塔腿编号以面向线路前进方向（即杆塔号递增方向）为准，顺时针方向转动分别为Ⅰ、Ⅱ、Ⅲ、Ⅳ（见图6-1），线路左右转角亦以面向前进方向为准。
断路器安装作业指导书前言本指导书旨在为工程师提供一个全面的断路器安装指南。
我们将详细介绍断路器安装的步骤，以及需要遵守的安全措施。
在进行断路器安装前，请仔细阅读本指导书。
断路器安装步骤步骤一：检查设备在进行断路器安装之前，需要对设备进行检查，以确保设备符合安装要求。
如果检查发现任何问题，请立即停止安装，并联系技术支持。
步骤二：准备工作在给断路器安装之前，我们需要进行以下准备工作：•确定安装位置，并准备好安装材料；•关闭断路器开关；•准备好所需的工具和安全装备。
步骤三：安装断路器接下来，我们将详细介绍安装断路器的步骤：第一步：确认断路器是否适合该电路系统在进行断路器安装之前，需要确认该断路器是否符合电路系统的要求。
如果不符合要求，请更换合适的断路器。
第二步：确认安装位置确保已经选定了正确的安装位置，并且位置符合设备要求。
第三步：固定安装板将安装板固定在选定的安装位置上。
第四步：接线接线前，需要先检查电路系统的绝缘状况。
然后，将电源线和负载线连接到断路器的连接端口上。
确保连接牢固，不漏电。
第五步：安装面板连接完电源线和负载线后，安装面板，并仔细检查所有的接线和连接是否牢固。
第六步：打开断路器开关在安装完毕后，打开断路器开关，并检查是否正常工作。
步骤四：安全措施在进行断路器安装之前，请务必遵守以下安全措施：•断开电源并确保电路系统已经失电；•穿戴适当的安全装备，如手套、安全眼镜等；•确保安装位置周围没有杂物和障碍物；•一次只安装一个断路器，并确保按照正确的顺序进行操作；•不要在不适当的环境下安装断路器，如在潮湿的地方、火灾危险的地方等；•严格遵守安全规范，并保持清醒状态。
结论断路器安装是一个需要谨慎和小心的过程。
我们建议只由专业的工程师来进行此项工作。
希望本指导书能够为断路器安装者提供帮助。
如您还有任何问题，请联系技术支持。
请注意：在进行断路器安装之前，应仔细阅读工厂的操作手册，并遵守公共所需的安全规定。
公用部分施工作业指导书编码：DLJB-ZW-14目录1. 适用范围______________________________________________________________________ 12. 编写依据______________________________________________________________________ 13 作业流程______________________________________________________________________ 1 4安全风险辨析与预控______________________________________________________________ 2 5 作业准备______________________________________________________________________ 2 5.1 人员配备_____________________________________________________________________ 25.2 主要工器具及仪器仪表配置______________________________________________________ 36 作业方法及质量控制措施_________________________________________________________ 4 6.1 资料验收____________________________________________________________________ 4 6.2 外观检查____________________________________________________________________ 4 6.2.1 保护屏体及屏内设备_________________________________________________________ 4 6.2.2 端子箱____________________________________________________________________ 4 6.3 直流电源检查_________________________________________________________________ 6 6.4 绝缘检查____________________________________________________________________ 6 6.4.1 屏柜接线前绝缘检查_________________________________________________________ 6 6.4.2 屏柜接线前外部回路绝缘检查__________________________________________________7 6.5 电压互感器及二次回路检查_____________________________________________________ 7 6.5.1 电压互感器极性试验__________________________________________________________ 7 6.5.2 绕组接线核对_______________________________________________________________ 7 6.5.3 电压互感器二次回路接地检查_________________________________________________ 7 6.5.4 金属氧化物避雷器检查_______________________________________________________ 7 6.6 PT并列装置功能检验 __________________________________________________________8 6.7 PT刀闸、接地刀闸二次回路检查 ________________________________________________ 8 6.8 信号回路检查_________________________________________________________________ 8 6.9 端子紧固____________________________________________________________________ 8 6.10 电压回路通压试验_____________________________________________________________ 8 6.11 试验接线恢复_________________________________________________________________ 9 6.12 并网检查___________________________________________________________________ 9 6.13 带负荷测试__________________________________________________________________ 9表7-1 质量控制表 _______________________________________________________________ 101.适用范围本作业指导书适用于变电站公用部分保护的验收检验。
(工程名称)断路器安装作业指导书四川省川能水利电力建设有限公司二○一二年月作业指导书签名页目录1.适用范围 ................................... 错误！未定义书签。
2. 编写依据 .................................. 错误！未定义书签。
3. 作业流程 .................................. 错误！未定义书签。
3.1作业（工序）流程图........................ 错误！未定义书签。
4. 安全风险辨析与预控......................... 错误！未定义书签。
5. 作业准备 (3)5.1 人员配备 (3)5.2 主要工器具及仪器仪表配置 (3)6．作业方法 (4)6.1施工准备 (4)6.2预埋螺栓安装 (4)6.3支架或底座安装 (4)6.4开关本体吊装 (4)6.5连杆等附件安装 (5)6.6充气 (8)6.7接线及试验 (8)7. 质量控制措施及检验标准 (9)7.1质量控制措施 (9)7.2质量控制点 (9)7.3检验标准 (9)1. 适用范围本作业指导书适用于110kV～500kV电压等级，频率为50Hz的支柱式和罐式SF6断路器安装作业。
2. 编写依据表2－1 引用标准及规范名称3. 作业流程3.1作业（工序）流程图图3－1 作业流程图4. 安全风险辨析与预控表4-1工作前安全风险辨析及措施表请您认真检查并签名确认，您的签名意味着将承担相应的安全质量责任施工单位检查人： 监理单位检查人：日期： 日期：注：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填写“×”,不存在风险则填写“―”，未检查项空白。
5. 作业准备 5.1 人员配备表5－1 作业人员配备表注:作业人数根据具体工程量规模配备。
5.2 主要工器具及仪器仪表配置表5－2 主要工器具及仪器仪表配置表注:主要工器具及仪器仪表根据具体工程量规模配备。

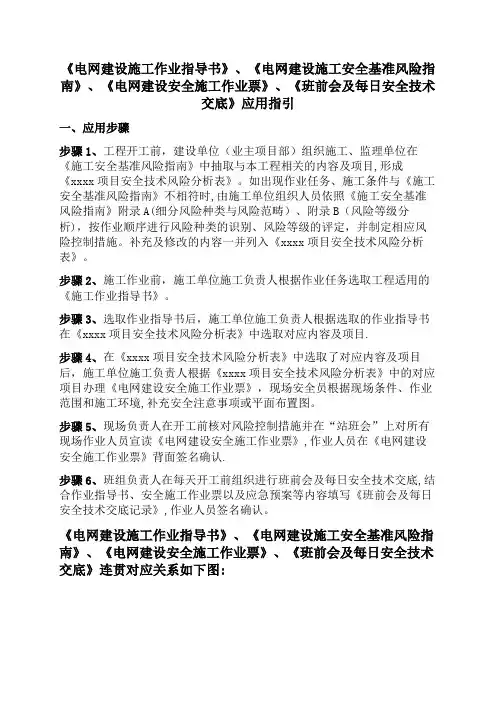

《电网建设施工作业指导书》、《电网建设施工安全基准风险指南》、《电网建设安全施工作业票》、《班前会及每日安全技术交底》应用指引一、应用步骤步骤1、工程开工前,建设单位(业主项目部）组织施工、监理单位在《施工安全基准风险指南》中抽取与本工程相关的内容及项目，形成《xxxx项目安全技术风险分析表》。
如出现作业任务、施工条件与《施工安全基准风险指南》不相符时，由施工单位组织人员依照《施工安全基准风险指南》附录A（细分风险种类与风险范畴）、附录B（风险等级分析），按作业顺序进行风险种类的识别、风险等级的评定，并制定相应风险控制措施。
补充及修改的内容一并列入《xxxx项目安全技术风险分析表》。
步骤2、施工作业前，施工单位施工负责人根据作业任务选取工程适用的《施工作业指导书》.步骤3、选取作业指导书后，施工单位施工负责人根据选取的作业指导书在《xxxx项目安全技术风险分析表》中选取对应内容及项目.步骤4、在《xxxx项目安全技术风险分析表》中选取了对应内容及项目后，施工单位施工负责人根据《xxxx项目安全技术风险分析表》中的对应项目办理《电网建设安全施工作业票》,现场安全员根据现场条件、作业范围和施工环境，补充安全注意事项或平面布置图.步骤5、现场负责人在开工前核对风险控制措施并在“站班会”上对所有现场作业人员宣读《电网建设安全施工作业票》，作业人员在《电网建设安全施工作业票》背面签名确认.步骤6、班组负责人在每天开工前组织进行班前会及每日安全技术交底，结合作业指导书、安全施工作业票以及应急预案等内容填写《班前会及每日安全技术交底记录》，作业人员签名确认。
《电网建设施工作业指导书》、《电网建设施工安全基准风险指南》、《电网建设安全施工作业票》、《班前会及每日安全技术交底》连贯对应关系如下图：二、应用说明1、《电网建设施工作业指导书》应用说明：a)作业指导书由施工单位完成内部审批流程后方可使用。
b)使用时按照《中国南方电网公司电网建设施工作业指导书》选取相应工作任务,并在作业指导书中根据作业实际补充及修改“人员配置、主要工器具及仪器仪表配置”等内容。

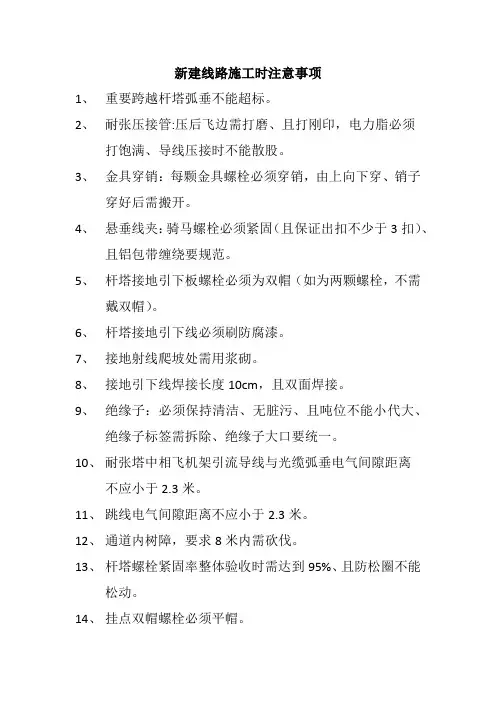

新建线路施工时注意事项
