8_天馈线技术讲解

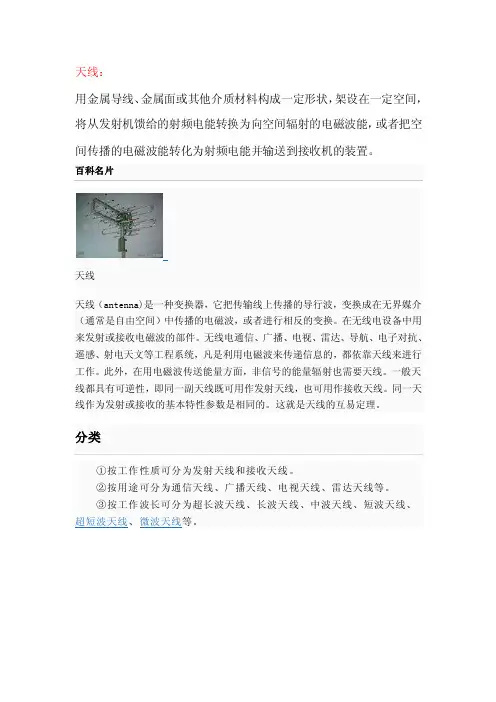

天线：用金属导线、金属面或其他介质材料构成一定形状，架设在一定空间，将从发射机馈给的射频电能转换为向空间辐射的电磁波能，或者把空间传播的电磁波能转化为射频电能并输送到接收机的装置。

天线天线（antenna)是一种变换器，它把传输线上传播的导行波，变换成在无界媒介（通常是自由空间）中传播的电磁波，或者进行相反的变换。

在无线电设备中用来发射或接收电磁波的部件。

无线电通信、广播、电视、雷达、导航、电子对抗、遥感、射电天文等工程系统，凡是利用电磁波来传递信息的，都依靠天线来进行工作。

此外，在用电磁波传送能量方面，非信号的能量辐射也需要天线。

一般天线都具有可逆性，即同一副天线既可用作发射天线，也可用作接收天线。

同一天线作为发射或接收的基本特性参数是相同的。

这就是天线的互易定理。

①按工作性质可分为发射天线和接收天线。

②按用途可分为通信天线、广播天线、电视天线、雷达天线等。

③按工作波长可分为超长波天线、长波天线、中波天线、短波天线、超短波天线、微波天线等。

微波天线④按结构形式和工作原理可分为线天线和面天线等。

描述天线的特性参量有方向图、方向性系数、增益、输入阻抗、辐射效率、极化和频天线按维数来分可以分成两种类型：一维天线和二维天线一维天线由许多电线组成，这些电线或者像手机上用到的直线，或者是一些灵巧的形状，就像出现电缆之前在电视机上使用的老兔子耳朵。

单极和双级天线是两种最基本的一维天线。

二维天线变化多样，有片状（一块正方形金属）、阵列状（组织好的二维模式的一束片），还有喇叭状，碟状。

天线根据使用场合的不同可以分为：手持台天线、车载天线、基地天线三大类。

手持台天线就是个人使用手持对讲机的天线，常见的有橡胶天线和拉杆天线两大类。

车载天线是指原设计安装在车辆上通讯天线，最常见应用最普遍的是吸盘天线。

车载天线结构上也有缩短型、四分之一波长、中部加感型、八分之五波长、双二分之一波长等形式的天线。

基地台天线在整个通讯系统中具有非常关键的作用，尤其是作为通讯枢纽的通信台站。

天馈线安装与测试天馈线是一种用于连接天线与收发设备之间的传输线路，它的安装与测试是保证信号传输高质量的关键步骤。

本文将介绍天馈线的安装与测试的一些基本要点和注意事项。

首先，天馈线的安装需要注意以下几个方面。

首先，选择适当的线缆类型，根据使用环境和需求选择合适的天馈线型号。

其次，正确安装连接器，确保连接器与线缆之间的接触良好，没有松动和错位。

连接器的质量对天馈线信号传输起着重要作用，因此必须选择质量可靠的连接器。

最后，适当保护线缆，避免线缆受到机械损伤或磨损。

在安装过程中，要注意避开锐利物体、高温和腐蚀性物质，以保证线缆的使用寿命和信号传输品质。

其次，天馈线的测试对于保证无线传输品质至关重要。

测试的目的主要是确保天馈线的传输性能符合要求。

常见的测试项包括衰减测试、驻波比测试和信号干扰测试等。

衰减测试是测试天馈线的传输损耗，其结果表明信号通过线缆时的损耗大小。

驻波比测试用于衡量天馈线在传输信号时的回波情况，以此来检测信号反射和不匹配等问题。

信号干扰测试则是用来检测线缆周围存在的干扰源，以保证传输信号的稳定性和可靠性。

完成测试后，需要根据测试结果进行评估和调整。

如果测试结果不符合要求，可以根据不同情况采取相应措施。

例如，如果衰减过大，可以选择更优质的天馈线或者更换连接器；如果驻波比过高，需要检查连接器是否正确安装、线缆是否受损或存在接地问题等；如果存在干扰源，需要采取屏蔽措施或改变线缆布放路径。

总之，天馈线的安装与测试是确保信号传输质量的关键步骤。

正确的安装和测试可以提高无线信号传输的可靠性和稳定性，从而保证无线通信系统的正常运行。

因此，在实际应用中，我们应该重视天馈线的安装与测试，并根据实际需要进行相应的调整和改进。

天馈线是一种用于无线电频率传输的特殊电缆，主要用于将天线与收发设备连接起来。

这种电缆具有良好的屏蔽性能和高频损耗特性，可以有效地保护信号免受干扰和损耗。

因此，天馈线的安装和测试对于保证无线通信的质量至关重要。

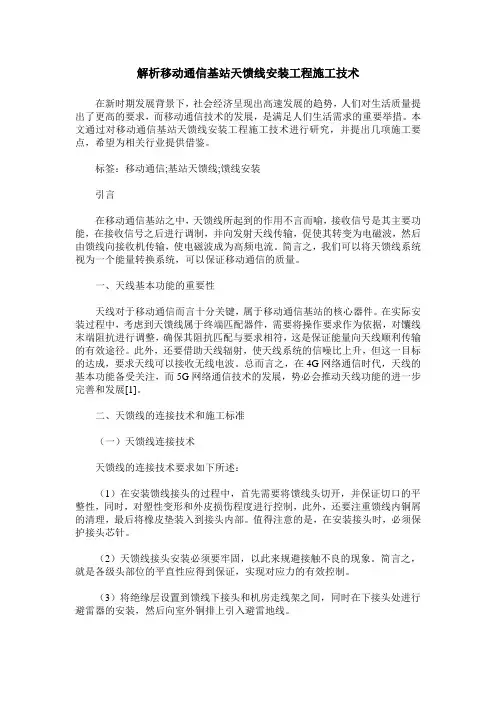

解析移动通信基站天馈线安装工程施工技术在新时期发展背景下，社会经济呈现出高速发展的趋势，人们对生活质量提出了更高的要求，而移动通信技术的发展，是满足人们生活需求的重要举措。

本文通过对移动通信基站天馈线安装工程施工技术进行研究，并提出几项施工要点，希望为相关行业提供借鉴。

标签：移动通信;基站天馈线;馈线安装引言在移动通信基站之中，天馈线所起到的作用不言而喻，接收信号是其主要功能，在接收信号之后进行调制，并向发射天线传输，促使其转变为电磁波，然后由馈线向接收机传输，使电磁波成为高频电流。

简言之，我们可以将天馈线系统视为一个能量转换系统，可以保证移动通信的质量。

一、天线基本功能的重要性天线对于移动通信而言十分关键，属于移动通信基站的核心器件。

在实际安装过程中，考虑到天馈线属于终端匹配器件，需要将操作要求作为依据，对馕线末端阻抗进行调整，确保其阻抗匹配与要求相符，这是保证能量向天线顺利传输的有效途径。

此外，还要借助天线辐射，使天线系统的信噪比上升，但这一目标的达成，要求天线可以接收无线电波。

总而言之，在4G网络通信时代，天线的基本功能备受关注，而5G网络通信技术的发展，势必会推动天线功能的进一步完善和发展[1]。

二、天馈线的连接技术和施工标准（一）天馈线连接技术天馈线的连接技术要求如下所述：（1）在安装馈线接头的过程中，首先需要将馈线头切开，并保证切口的平整性，同时，对塑性变形和外皮损伤程度进行控制，此外，还要注重馈线内铜屑的清理，最后将橡皮垫装入到接头内部。

值得注意的是，在安装接头时，必须保护接头芯针。

（2）天馈线接头安装必须要牢固，以此来规避接触不良的现象。

简言之，就是各级头部位的平直性应得到保证，实现对应力的有效控制。

（3）将绝缘层设置到馈线下接头和机房走线架之间，同时在下接头处进行避雷器的安装，然后向室外铜排上引入避雷地线。

（4）在做好公器馈线接头后，需要使用1/2的馈线使天线和馈线接头相连接，值得注意的是，所选择的馈线不能存在盘圈和大弯的情况。

天馈线系统及测试使用说明1.基站天馈线的结构从基站天线口用1/2”软跳线连接，再从硬馈线转换成软跳线连接到天线。

在这里，软跳线主要用于连接，而硬馈线的损耗较小，主要用于信号传输。

室外馈线及接头处要接地。

也可采用塔顶放大器放大上行信号，以提高基站的接收灵敏度。

如图3－1所示。

图3－1基站天馈线的结构2.天线2.1天线的基本概念1．天线的作用天线是发射机发射无线电波和接收机接收无线电波的装置，发射天线将传输线中的高频电磁能转换为自由空间的电磁波，接收天线将自由空间的电磁波转换为高频电磁能。

因此，天线是换能装置，具有互易性。

天线性能将直接影响无线网络的性能。

2．天线辐射电磁波的基本原理导线载有交变电流时，就可以形成电磁波的辐射，辐射的能力与导线的长短和形状有关。

当两导线的距离很近、电流方向相反时，两导线所产生的感应电动势几乎可以抵消，因而辐射很微弱；如果将两导线张开，这时由于两导线的电流方向相同，由两导线所产生的感应电动势方向相同，因而辐射较强。

当导线的长度远小于波长时，导线的电流很小，辐射很微弱；当导线的长度增大到可与波长相比拟时，导线上的电流就大大增加，因而就能形成较强的辐射。

通常将上述能产生显著辐射的直导线称为振子。

两臂长度相等的振子叫做对称振子。

每臂长度为四分之一波长的称为半波振子；全长与波长相等的振子，称为全波对称振子；将振子折合起来的，称为折合振子。

实际天线是由振子叠放组成的。

如图3－2所示。

图3－2 天线辐射电磁波原理图3．天线的极化（1）电磁波的极化无线电波在空间传播时，其电场方向是按一定的规律而变化的，这种现象称为无线电波的极化。

无线电波的电场方向称为电波的极化方向。

如果电波的电场方向垂直于地面，我们就称它为垂直极化波。

如果电波的电场方向与地面平行，则称它为水平极化波。

如图3－3。

图3－3 电磁波的极化方向（2）天线的极化天线辐射的电磁场的电场方向就是天线的极化方向。

垂直极化波要用具有垂直极化特性的天线来接收；水平极化波要用具有水平极化特性的天线来接收；当来波的极化方向与接收天线的极化方向不一致时，在接收过程中通常都要产生极化损失。

天馈线系统安装及驻波比测试学习资料一、地铁无线系统、天馈线系统介绍地铁无线系统组网由交换机+多基站+光纤直放站的方式组成链状网，集群基站与控制中心交换机通过E1进行连接，设在各车站的集群基站或光直放远端站通过漏缆覆盖整个隧道和站台区间，用小天线覆盖地铁车站站厅层，在车辆段设置地面集群基站及天线覆盖车辆段区域。

该方案基站均采用2载频；光纤直放站远端机通过光纤与设在基站处的光纤直放站近端机相连；在控制中心设置直放站网络管理终端。

其中天馈线系统由射频缆、漏缆、天线、跳线及各种连接元器件。

1、无线系统网络结构图站厅站台一般采用分布天线的方式，与一般的室内信号分布系统相似，由于是地下建筑电磁环境较为单纯，一般无室外大站的同频或邻频干扰，最小覆盖场强可在-85dBm。

地铁站厅一般都较空旷，固每副天线的覆盖半径较大。

隧道区间由于比较狭窄，原有的天线分布方式较难满足均匀覆盖的要求。

对于狭窄环境下的信号覆盖，一般采用“线天线”——漏泄电缆2、天馈线系统元器件介绍（1）漏缆：漏泄电缆是外导体内特别设有许多狭孔的同轴电缆。

当射频信号通过漏泄电缆时，这些狭孔会向外释放一定分量的信号优点：1、为狭窄的环境提供一流的覆盖2、多频段（宽带宽）：75MHz～2700MHz3、可实现多系统的统一的信号分布缺点：1、外观成本高、安装过程繁杂（特别是较粗的电缆）2、安装方法及环境会影响电缆的性能（表现）2、连接元器件（1）、功分器：功分器是将输入功率平均分配的。

（2）、耦合器：耦合器是将功率分出一部分，它以耦合口的大小来命名。

比如，6dB耦合器就是耦合口衰减6dB的，10dB耦合器耦合口衰减10dB。

（3）、电桥：是个四端口网络，它的特性是两口输入、两口输出，两输入口相互隔离，两输出端口各输出输入口输入功率的50％，并且输出信号相位相差90度。

（4）、合路器：来自收发系统的多个信号源如GSM、CDMA、DCS等经过合路器合路输出。

合路器至少有两个输入口和一个输出口，输入口分别用于不同频段信号的输入，可将多路输入信号合成后由输出口输出。

天馈线技术原理分类与选型天馈线是用于传输电磁信号的一种导线，常见的应用场景包括无线通信、有线电视、卫星通信等。

天馈线技术的原理、分类与选型是相关领域的重要内容。

天馈线技术的原理主要基于电磁场的传播和反射原理。

传输的电磁信号会在天馈线中以电磁波的形式传播。

天馈线的传输特性与其内部结构和材料密切相关。

常见的天馈线结构包括中心导体、绝缘体和外部导体，由此形成的电磁波传播路径决定了天馈线的特性，如传输损耗、传输带宽等。

根据天馈线的不同特性和用途，可以将其分为多个分类。

常见的分类方式包括传输介质、频率范围和使用环境等。

从传输介质的角度来看，天馈线可以分为两大类：同轴电缆和开放线。

同轴电缆是由内导体、绝缘体和外护层组成的结构，因为其外部护层的屏蔽效果较好，因此适用于长距离的信号传输和抗干扰能力较强的环境。

开放线则没有外护层，其传输能力较差，一般适用于短距离的信号传输。

从频率范围的角度来看，天馈线可以分为射频馈线和微波馈线。

射频馈线适用于较低频率范围的信号传输，如无线电、有线电视等。

微波馈线适用于较高频率范围的信号传输，如卫星通信、雷达等。

从使用环境的角度来看，天馈线可以分为室内线和室外线。

室内线主要用于楼内通信系统和室内网络连接，一般较短，多采用柔性材料制成。

室外线则用于楼间通信系统和室外网络连接，一般较长，需要更好的防水、防腐蚀性能。

在进行天馈线选型时，需要考虑以下几个方面的因素。

首先是传输频率和带宽要求，根据传输的具体频率范围和带宽，选择合适的天馈线类型。

其次是传输损耗和衰减，对于需要长距离传输和低传输损耗要求较高的情况，可以选择传输能力较好的同轴电缆。

再次是环境要求，根据使用环境的特点选择符合要求的室内线或室外线。

此外，还需要考虑天馈线的成本、安装难度等因素。

总而言之，天馈线技术原理是基于电磁场的传播和反射原理，根据传输介质、频率范围和使用环境等因素进行分类和选型，以满足不同应用场景的需求。

移动通信基站天馈线系统技术培训教材下册第一章天馈线系统的组成与工作原理在移动通信中，天馈线系统扮演着至关重要的角色，它就像是信息传递的“桥梁”，将基站发出的信号有效地辐射出去，并接收来自移动终端的信号。

天馈线系统主要由天线、馈线以及相关的连接器件组成。

天线是整个系统的核心部件，其作用是将传输线上传播的导行波变换成在无界媒介（通常是自由空间）中传播的电磁波，或者进行相反的变换。

通俗地说，天线就是实现信号发射和接收的“触角”。

馈线则负责将基站设备产生的信号传输到天线，或者将天线接收到的信号传输回基站设备。

常见的馈线类型包括同轴电缆和波导等。

在工作原理方面，当基站发送信号时，信号经过射频处理后，通过馈线传输到天线。

天线将这些电信号转化为电磁波，并以特定的方向和模式辐射出去。

接收过程则相反，天线接收到的电磁波被转化为电信号，通过馈线传输回基站进行处理。

为了实现良好的信号覆盖和传输质量，天馈线系统的设计和安装需要考虑众多因素，如工作频段、增益、方向性、极化方式等。

第二章天线的类型与特性天线的类型多种多样，常见的有全向天线和定向天线。

全向天线能够在水平方向上均匀地辐射和接收信号，适用于需要覆盖较大范围的场景，比如在开阔区域的基站覆盖。

定向天线则具有较强的方向性，能够将信号集中在特定的方向上辐射和接收，适用于需要对特定区域进行重点覆盖或者避免对其他方向造成干扰的情况。

天线的特性主要包括增益、方向性、极化方式、带宽等。

增益表示天线集中辐射能量的能力，增益越高，信号传播的距离越远，但覆盖的角度可能会变小。

方向性描述了天线辐射或接收信号的方向性特点，通过方向图可以直观地了解天线的方向性。

极化方式则指电磁波电场矢量的方向，常见的极化方式有垂直极化、水平极化和圆极化等。

带宽决定了天线能够有效工作的频率范围。

在实际应用中，需要根据具体的通信需求和环境条件选择合适类型和特性的天线，以达到最佳的通信效果。

第三章馈线的种类与性能馈线作为连接基站设备和天线的“桥梁”，其性能直接影响着信号的传输质量。

天馈线安装步骤上课讲义
精品文档
精品文档天馈线安装步骤
一：准备工作：
1、天线、馈线到货后，首先进行开箱检查，检查天线、馈线的型号、配件、出厂合格证及是否有损伤等情况。

2、馈线单盘测试：用驻波比测试仪测试馈线的驻波比（7/8”馈线最大电压驻波比为1.15；驻波比测试仪使用前必须进行校准）；用万用表测试馈线的通断；兆欧表对内外导体的绝缘电阻进行测试（最小绝缘电阻为3000MΩ/KM）。

3、材料、工具准备：工具：安全带、滑轮、绳子、活动扳手（至少2把）、13/16扳手、17/19扳手、老虎钳、钢锯、钢锯条、罗盘、水平尺、馈线头制作专业工具、美工刀、扁锉、剪刀。

材料：馈线接头、黑色扎带、铁丝、防水胶带、防水胶泥、馈线卡。

3、用水平尺分别测量天线抱杆东西方向和南北方向的垂直度并进行记录（垂直度会对天线的方位角和俯仰角产生影响）。

二：开始安装：
1、人员安排：天馈线安装可分为塔上人员和地面人员2组。

塔上人员可配3--5人：其中铁塔第一层平台安装天线及制作馈线接头2--3人；塔中固定馈线及制作馈线接地1--2人。

地面人员4人左右。

到场后塔上人员携带工具及部分材料上塔，完成前期工作，塔中人员及时安装馈线卡（先在第一层平台下4--5处横栏处安装，馈线吊装至合适位置后及时固定）。

地面人员进行天线组装及馈线裁剪。

2、地面组装天线：根据天线的组装说明书地面人员对天线进行组装，并提前在地面把跳线与天线相连，接头处需密闭且做好防水处理，防水处理顺序为：防水胶带--防水胶泥--防水胶带（防水胶泥外需将胶带紧密缠绕4--6层，以免室外温度过高导致胶泥融化，从胶带缝隙间流出）。
