第四节井底车场及硐室施工测量一、马头门施工测量马头门是指立井井筒与井底车场连接部分的巷道。

这段巷道的特点是断面大，而且是变化的，如图11-37所示。

（一）马头门开切高程位置的确定在砌筑马头门上部井壁时，设置水准点P，用钢尺法导人高程得Hp。

马头门开切的高程位置根据水准点P确定。

若马头门的底板的设计高程为H设，则h=HP-H设。

由P向下量h，确定马头门开切底板的高程位置，如图11- 37所示。

（二）马头门掘进时中线的标定1．马头门中线的标定马头门中线一般与提升中线重合（或平行）。

当马头门采用全断面据砌时，提升中线就是马头门中线，同时也是掘进中线。

标定马头门开切方向时，如图11-37所示，首先在井盖上沿提升中线标定两点，下放两条边线。

然后在掘进吊盘上，沿两条边线拉线绳引至井壁上，打眼后打A木桩，在木桩上钉圆钉作为标志。

在两木桩的圆钉上挂下两根垂球线A、B，其延线方向即为马头门的掘进方向。

当马头门两边掘进6～10 m时，应进行一井初次定向，求出定向基点C、D的坐标及方位角aCD．根据定向基点精确标定马头门中线，如图1l一38所示。

具体方法是：在设计图的马头门中线上选择一点E，根据其与井筒中心、提升中心之间的关系确定E点的坐标；利用E点和C、D点坐标及其方位角，求出标定数据/CE、β1、β2；然后用极坐标法由C点标定E点，再由E点标定马头门中线点1、2和3、4。

圈11-37 马头门示意图1——提升中线的边线；2——细钢丝；图11-38马头门中线的标定3——掘进吊盘2．两侧导硐中线的标定当马头门采用两侧导硐施工时，需给出导硐中线。

两侧导硐中线可根据与井筒十字中线的关系，利用直角坐标法将导硐中线点1、2及3、4标在井盖上或掘进吊盘上。

当导硐掘进一定距离后，将其移设到导硐顶板上，悬挂垂球指示导硐掘进方向，如图11- 39所示。

（三）马头门腰线及拱基线的标定马头门腰线的标定，是用设在马头门上方的水准点P作为高程控制点，在高于马头门底板（或轨面）设计标高l m 围11- 39导硐中线标定处，标出腰线点B，如图11—40所示，图中B点标高H B为-349. 220 m，然后按设计底板坡度标出其他各腰线点。

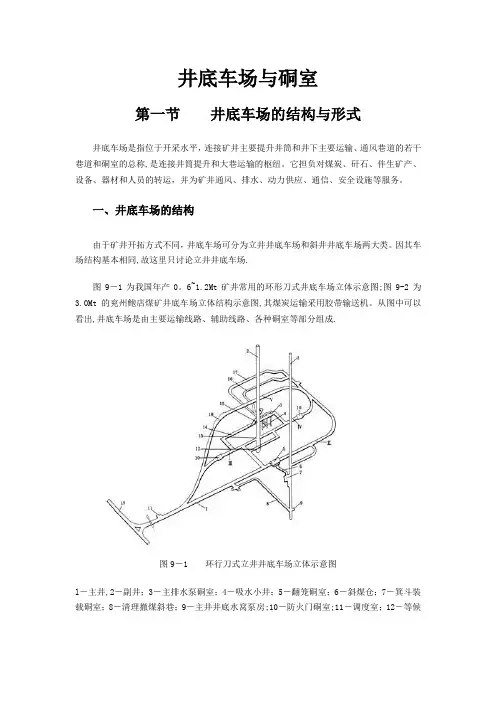

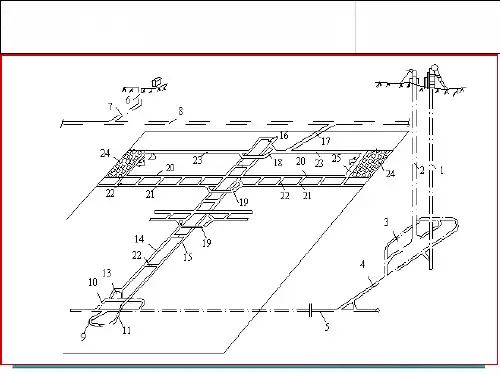

井底车场与硐室第一节井底车场的结构与形式井底车场是指位于开采水平，连接矿井主要提升井筒和井下主要运输、通风巷道的若干巷道和硐室的总称,是连接井筒提升和大巷运输的枢纽。

它担负对煤炭、矸石、伴生矿产、设备、器材和人员的转运，并为矿井通风、排水、动力供应、通信、安全设施等服务。

一、井底车场的结构由于矿井开拓方式不同，井底车场可分为立井井底车场和斜井井底车场两大类。

因其车场结构基本相同,故这里只讨论立井井底车场.图9－1为我国年产0。

6~1.2Mt矿井常用的环形刀式井底车场立体示意图;图9-2为3.0Mt的兖州鲍店煤矿井底车场立体结构示意图,其煤炭运输采用胶带输送机。

从图中可以看出,井底车场是由主要运输线路、辅助线路、各种硐室等部分组成.图9－1 环行刀式立井井底车场立体示意图l－主井,2－副井；3－主排水泵硐室；4－吸水小井；5－翻笼硐室；6－斜煤仓；7－箕斗装载硐室；8－清理撤煤斜巷；9－主井井底水窝泵房;10－防火门硐室;11－调度室；12－等候室；13－马头门；14－主变电所,15－管子道；16－内水仓；17－外水仓;18－机车库及修理间；19－主要运输大巷；Ⅰ－主井重车线；Ⅱ－主井空车线;Ⅲ－副井重车线；Ⅳ－副井空车线；Ⅴ－绕道图9－2 胶带输送机上仓立井井底车场立体示意图1－主井；2－副井，3、4、5－胶带输送机巷；6－圆筒煤仓；7－给煤胶带输送机巷；8－箕斗装载硐室；9、10－轨道运输大巷；11－副井重车线；12－副井空车线；13－主井井底清理撒煤硐室；14－副井清理斜巷；15－主变电所;16－主排水泵硐室；17－水仓；18－调度室；19－机车修理间；20－等候室；21－消防材料库；22－管子道1．主要运输线路（巷道)包括存车线巷道和行车线巷道两种.存车线巷道是指存放空、重车辆的巷道。

如主、副井的空、重车线，材料车线等。

行车线巷道是指调动空、重车辆运行的巷道。

如连接主、副井空、重车线的绕道,调车线，马头门线路等。

第四章井底车场第一节井底车场概述（1）主井存车线主井重车线：在主井井底两侧储放重车的线路。

主井空车线：储放空车的线路（2）副井存车线副井重车线：在副井井底两侧，存放矸石或煤车的线路。

副井空车线：材料车线考虑编组需要，设置双道线路材料车线：存放材料车的线路。

2.调车线路（插播动画）使电机车由列车头部调到尾部的专门设置的双轨轨道线路，称为调车线路。

长度＝列车长度＋电机车长＋2渡线道岔长度3.绕道线路电机车由重车线绕行到空车线的线路。

二、井底车场硐室1、主井系统硐室（1）翻车机硐室：为矿井采用箕斗或带式输送机提升煤炭时设置的；（2）井底煤仓：上接翻车机硐室，下连装载硐室。

通常为一条较宽的倾斜巷道，其倾角不小于50°；（3）箕斗装载硐室；（4）底卸式矿车卸载站等。

2、副井系统硐室（1）马头门（2）井底水仓及水泵房（3）变电所（4）候车室（5）信号室等主排水泵房和主变电所应联合布置。

原因：主变电所向主排水泵房的供电距离最短；当矿井突然发生水灾时，仍能继续供电，照常排水。

变电所与水泵房的底板标高应高出井筒与井底车场联结处巷道轨面标高0.5 m。

水泵房经管子道与井筒相连接，管子道与井筒连接处要高出水泵房底板标高7m以上，管子道的倾角通常25~30°3、其他硐室（1）调度室（2）爆破材料库（3）电机车修理硐室（4）工具库；（5）医疗室（6）消防材料库三、井底车场调车方式井底车场调车的主要任务是将重列车调入主井重车线。

（插播动画）（一）顶推调车法当电机车牵引重列车驶入调车场后，停车摘钩，电机车通过调车线道岔，由列车头部转向尾部，推顶列车进入重车线，这种方法称为错车线入场法。

缺点：调车麻烦，时间长。

（二）甩车调车法电机车牵引重列车行至自行分离道岔前10～20m ，机车与列车在行驶中摘钩离体进入回车线，列车则由于初速度及惯性甩入重车线。

缺点：要求有一段甩车巷道，司机要熟练掌握行车速度及操作技术。

第十七章井底车场井底车场：是位于开采水平，井筒附近的一组巷道与硐室的总称，是连接井筒提升与大巷运输的枢纽，担负着煤、矸、物料、人员转运任务，并为矿井的排水、通风、动力供应、通讯和调度服务，对保证矿井正常生产和安全生产起着重要的作用。

井底车场形式分类：1、按井筒形式：立井、斜井和立井—斜井井底车场。

2、按大巷运输方式：大巷采用轨道矿车运煤和胶带运输机运煤的井底车场。

3、按矿车类型：固定式矿车运煤和底卸式矿车运煤的井底车场。

4、按按车辆在车场中行驶方式：环形车场和折返式车场两大类。

第一节井底车场构成（以固定矿车运煤的刀把式车场为例）由一系列的巷道、硐室及轨道线路组成一、固定矿车运煤刀把式井底车场组成1、轨道线路组成（1）主井重车线、空车线（2）副井重车线、空车线（3）材料车线（4）调车线（5）人车存车线（6）回车线2、巷道及硐室组成（1）与主井有关的巷道及硐室卸载硐室、井底煤仓、箕斗装载硐室、清理井底洒煤硐室、排水泵房硐室（2）与副井有关的巷道及硐室主变电所（中央变电所）、主排水泵房（中央水泵房）、水仓、清理水仓硐室、等候室（侯罐室）、管子道及上部平台（3）其他硐室机车修理硐室、变流室、机车充电硐室、调度室、消防材料库、工具室、火药库二、调车方式1、顶推调车2、甩车调车3、专用设备调车4、顶推拉调车三、线路的长度与坡度四、 井底车场通过能力井底车场通过能力是指车场内卸载能力与线路通过能力的小者，用万吨/a 表示，以固定矿车环行式井底车场顶推调车方式为例：()44106016330115.11)1(15.1106016330--⨯⨯⨯⨯⨯+=+⨯⨯⨯=nG tK tK nG N g g N ――井底车场通过能力，用万吨/a 或M 万吨/a ，应比矿井生产能力大30％； G ――每辆矿车的实际载重量，吨；n ――每列车矿车数，个；K g ――矸石系数，取10％～20％；1.15――不均衡系数；t ――列车进入井底车场的平均间隔时间，单位为分钟，一般调车时间大于卸载时间，以调车时间计算，前一辆列车驶出车场，后一辆驶入；1021t t t t +++=Λt 1――进入调车线时间t 2――摘钩时间t 3――过N 2道岔时间t 4――通过线返回时间t 5――过N 1道岔时间t 6――顶推重车时间t 7――再次过N 2道岔时间t 8――沿绕道回车线进入取空车时间，弯道与直道行车速度不同，分别计算时间相加t 9――与空列车挂钩时间t 10――沿绕道回车线驶出井底车场时间，弯道与直道行车速度不同，分别计算时间相加第二节井底车场形式及选择一、大巷采用固定矿车运煤的井底车场1、环行式井底车场（1）立井环行式井底车场：卧式、立式、斜式（2）斜井环行式井底车场：卧式、立式、斜式2、折返式井底车场（1）立井折返式井底车场：梭式、尽头式（2）斜井折返式井底车场：梭式、尽头式二、大巷采用底卸式矿车运煤的井底车场1、底卸式矿车卸载原理2、大巷采用底卸式矿车运煤的折返式井底车场（1）线路布置及调车方式（2）大巷采用底卸式矿车运煤的立井折返式井底车场示例（3）大巷采用底卸式矿车运煤的斜井折返式井底车场示例三、大巷采用胶带输送机运煤的井底车场（示例）四、采用无轨胶轮车辅助运输的井底车场（示例）五、小型矿井胶带车场形式及特点六、井底车场形式选择1、影响因素（1）地质条件（2）井型大小（3）井筒提升与大巷运输方式（4）井筒与大巷的相对位置（5）地面线路及设施的布置2、选择原则（1）与煤层赋存条件及开拓方式相适应；（2）与矿井生产能力相适应，应有30％的富裕能力；（3）与井筒提升与大巷运输方式；（4）满足分采分运；（5）与地面线路及设施的布置相配套；（6）有利于掘进与维护。

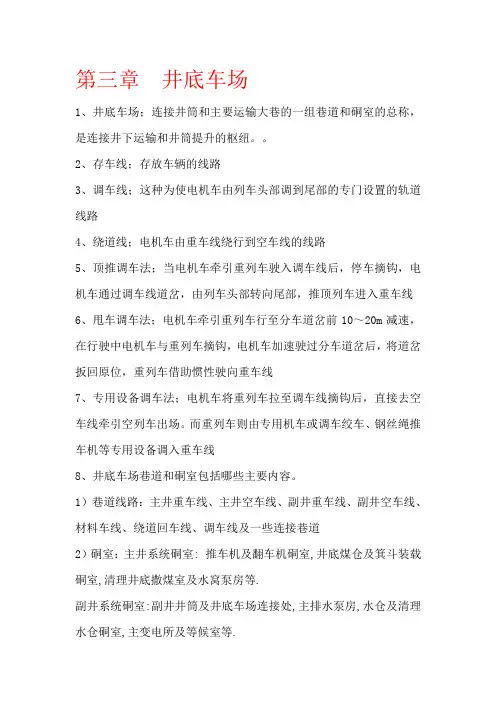

第三章井底车场1、井底车场；连接井筒和主要运输大巷的一组巷道和硐室的总称，是连接井下运输和井筒提升的枢纽。

2、存车线；存放车辆的线路3、调车线；这种为使电机车由列车头部调到尾部的专门设置的轨道线路4、绕道线；电机车由重车线绕行到空车线的线路5、顶推调车法；当电机车牵引重列车驶入调车线后，停车摘钩，电机车通过调车线道岔，由列车头部转向尾部，推顶列车进入重车线6、甩车调车法；电机车牵引重列车行至分车道岔前10～20m减速，在行驶中电机车与重列车摘钩，电机车加速驶过分车道岔后，将道岔扳回原位，重列车借助惯性驶向重车线7、专用设备调车法；电机车将重列车拉至调车线摘钩后，直接去空车线牵引空列车出场。

而重列车则由专用机车或调车绞车、钢丝绳推车机等专用设备调入重车线8、井底车场巷道和硐室包括哪些主要内容。

1）巷道线路：主井重车线、主井空车线、副井重车线、副井空车线、材料车线、绕道回车线、调车线及一些连接巷道2）硐室：主井系统硐室: 推车机及翻车机硐室,井底煤仓及箕斗装载硐室,清理井底撒煤室及水窝泵房等.副井系统硐室:副井井筒及井底车场连接处,主排水泵房,水仓及清理水仓硐室,主变电所及等候室等.其他硐室:调度室,医疗室,架线电机车库修理间,蓄电池电机车库及充电硐室,防火门硐室,防水门硐室,井下火丨药库,消防材料,人车站等.9、绘图并说明立井环形式井底车场有几种基本类型？简要说明各种环形式车场的特点及适用条件。

（1）卧式：主副井存车线与主要运输巷道平行，利用主要运输巷道作为绕道回车线及调车线，节约车场开拓工程量，调车方便，施工不便，弯道顶推安全性差。

适用条件:当井筒距主要运输巷道近时（约一列车长）（2）斜式:主副井存车线与主要运输巷道斜交，开拓工程量小，调车方便，安全性好，施工容易。

适用条件:井筒运输大巷较近且地面出车方向要求与大巷斜交时。

（3）立式:主副井存车线与主要运输巷道垂直,并且利用主要运输巷道作为调车线，但转开绕道。
