无机结合稳定材料配合比实施细则

无机结合料稳定材料（外掺料）检测实施细则一、检测项目无机结合料含水量、击实、无侧限抗压强度、水泥或石灰剂量、石灰化学分析、粉煤灰细度、粉煤灰需水量比、粉煤灰含水量、粉煤灰安定性、粉煤灰烧失量、粉煤灰比表面积、石灰粉煤灰密度。

二、检测依据《公路工程无机结合料稳定材料试验规程》JTG E51-2009《用于水泥和混凝土中的粉煤灰》 GB1596-2005《粉煤灰混凝土应用技术规程》 DG/TJ 08-230-2006《水泥标准稠度用水量、凝结时间、安定性检验方法》GB/T 1346-2001三、检测方法1.无机结合料含水量(T 0801-2009烘干法)1.1目的和适用范围本法是测定无机结合料稳定土含水量的标准方法。

在105℃～110℃的条件下烘干到恒重的稳定土称为干稳定土的质量之比的百分率称为稳定土的含水量。

1.2仪器设备电热鼓风干燥箱（编号TG-05）；电子天平（编号TG-03）；电子天平（编号SH-06）。

1.3试验步骤1.3.1在开始试验前后应记录试验室的环境条件和仪器设备使用台帐。

1.3.2细粒土，称铝盒质量并精确至0.01g(m1)，试样约50g放入铝盒中,称其质量并精确至0.01g(m2)。

中粒土，称铝盒质量精确至0.1g(m1)试样至少500g放入铝盒中称其质量并精确至0.1g(m2)。

粗粒土，称铝盒质量并精确至0.1g(m1)，试样至少2000g放入铝盒中,称其质量并精确至0.1g(m2)。

1.3.3将其称好的试样与铝盒一起放到已达110℃的烘箱内进行烘干，需要的烘干时间随土类和试样数量而变。

当冷却试样连续两次称量的差（每次间隔4h）不超过原试样质量的0.1%时,即认为已经烘干。

1.3.4烘干后，从烘箱中取出盛有试样的铝盒，放置冷却。

1.3.5将铝盒和烘干的试样称其质量并精确至细粒土0.01g、中粒土0.1g、粗粒土0.1g（m3）。

1.4计算用下式计算无机结合料稳定土的含水量W（%）W=( m2- m3)×100/( m3- m1)式中：m1—铝盒的质量(g);m2—铝盒和湿稳定土的合计质量(g);m3—铝盒和干稳定土的合计质量(g)；1.5结果无机结合料稳定土的含水量W两次平均值，保留至小数点后两位。

无机结合料稳定土混合料配合比设计一、分类：水泥稳定土、石灰稳定土、石灰工业废渣稳定土、级配碎石、级配砾石和填隙碎石；二、材料组成设计2、配制剂量：（1）做基层用：中粒土和粗粒土：3%、4%、5％、6％、7%。

砂土:6％、8%、9%、10%、12%。

其他细粒土：8%、10%、12％、14%、16％。

(2）做底基层用：中粒土和粗粒土：2%、3%、4%、5％、6%。

砂土：4%、6％、7%、8%、10%。

其他细粒土：6%、8%、9%、10%、12％。

3、确定各种混合料的最佳含水量和最大干密度,至少做三组不同结合料剂量的混合料击实试验，即最小剂量、中间剂量和最大剂量。

其他两个剂量混合料的最佳含水量和最大干密度,用内插法确定。

4、按最佳含水量和计算得到的干密度（按规定的现场压实度计算）制备试件进行强度试验时，作为平行试验的试件数量应符合规定。

最少的试验数量5、试件在规定温度(北方20±2℃，南方25±2℃）下保湿养生6d ，浸水1d ，然后进行无侧限抗压强度试验，并计算抗压强度试验结果的平均值和偏差系数。

水泥稳定土的强度标准表6、根据强度标准,选定合适的结合料剂量。

此剂量的试件室内试验结果的平均抗压强度7R (7d ）应符合：()v a d C Z R R -≥1/7或()d v a R C Z R ≥-17d R ——设计抗压强度;v C ——试验结果的偏差系数（以小数计）；a Z —-标准正态分布表中随保证率而变的系数，重交通道路上应取保证率95％，此时a Z =1.645；其他道路上应取保证率90%，此时a Z =1.282。

7、考虑到室内试验和现场条件的差别，工地实际采用的结合料剂量应较室内试验确定的剂量多0.5％～1.0%。

采用集中厂拌法施工时，可只增加0。

5%，采用路拌法施工时,宜增加1。

0％。

四、水泥稳定碎石混合料配合比设计示例:1、原材料选定(1）水泥;(2)碎石：碎石集料级配规定范围2、确定水泥剂量的掺配范围水泥剂量按4%、5％、6%、7％四种比例配制混合料,即水泥：碎石为4:100，5：100,6：100，7:100.3、确定最佳含水量和最大干密度（详见表1）(1）击实试验方法按丙法；A、将已过筛的试料用四分法逐次分小,至最后取约33kg试料。

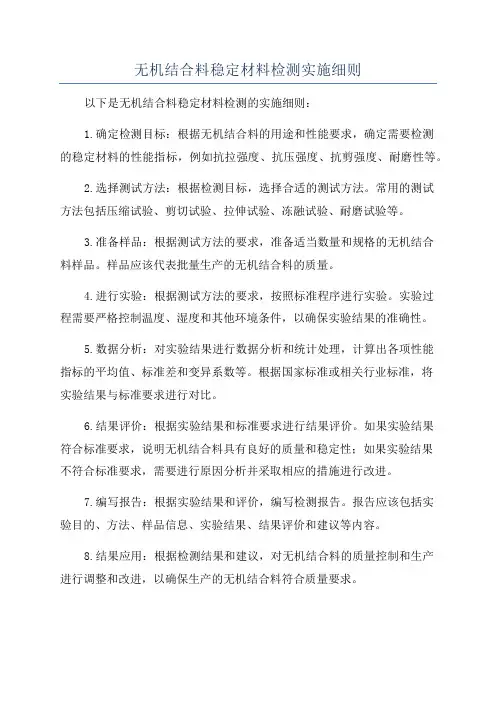

无机结合料稳定材料检测实施细则以下是无机结合料稳定材料检测的实施细则：1.确定检测目标：根据无机结合料的用途和性能要求，确定需要检测的稳定材料的性能指标，例如抗拉强度、抗压强度、抗剪强度、耐磨性等。

2.选择测试方法：根据检测目标，选择合适的测试方法。

常用的测试方法包括压缩试验、剪切试验、拉伸试验、冻融试验、耐磨试验等。

3.准备样品：根据测试方法的要求，准备适当数量和规格的无机结合料样品。

样品应该代表批量生产的无机结合料的质量。

4.进行实验：根据测试方法的要求，按照标准程序进行实验。

实验过程需要严格控制温度、湿度和其他环境条件，以确保实验结果的准确性。

5.数据分析：对实验结果进行数据分析和统计处理，计算出各项性能指标的平均值、标准差和变异系数等。

根据国家标准或相关行业标准，将实验结果与标准要求进行对比。

6.结果评价：根据实验结果和标准要求进行结果评价。

如果实验结果符合标准要求，说明无机结合料具有良好的质量和稳定性；如果实验结果不符合标准要求，需要进行原因分析并采取相应的措施进行改进。

7.编写报告：根据实验结果和评价，编写检测报告。

报告应该包括实验目的、方法、样品信息、实验结果、结果评价和建议等内容。

8.结果应用：根据检测结果和建议，对无机结合料的质量控制和生产进行调整和改进，以确保生产的无机结合料符合质量要求。

9.结果监测：定期监测和检测生产的无机结合料的质量和稳定性，以确保产品质量的持续性和稳定性。

监测的频率和方法可以根据实际需要进行调整。

无机结合料稳定材料检测是确保无机结合料质量和性能稳定的重要手段，对于保证工程建设的质量和安全具有重要意义。

通过合适的检测方法和细致的实施细则，可以有效评估无机结合料的质量和稳定性，为工程项目提供可靠的材料支持。

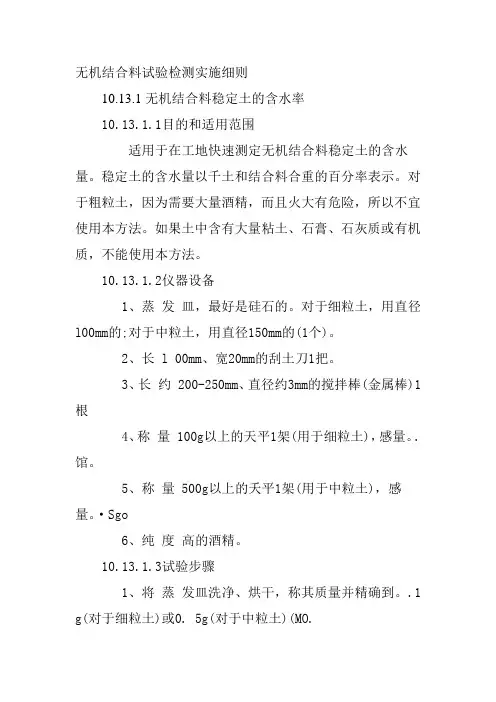

无机结合料试验检测实施细则10.13.1无机结合料稳定土的含水率10.13.1.1目的和适用范围适用于在工地快速测定无机结合料稳定土的含水量。

稳定土的含水量以千土和结合料合重的百分率表示。

对于粗粒土，因为需要大量酒精，而且火大有危险，所以不宜使用本方法。

如果土中含有大量粘土、石膏、石灰质或有机质，不能使用本方法。

10.13.1.2仪器设备1、蒸发皿，最好是硅石的。

对于细粒土，用直径l00mm的;对于中粒土，用直径150mm的(1个)。

2、长 l 00mm、宽20mm的刮土刀1把。

3、长约 200-250mm、直径约3mm的搅拌棒(金属棒)1根4、称量 100g以上的天平1架(用于细粒土)，感量。

.馆。

5、称量 500g以上的夭平1架(用于中粒土)，感量。

·Sgo6、纯度高的酒精。

10.13.1.3试验步骤1、将蒸发皿洗净、烘干，称其质量并精确到。

.1 g(对于细粒土)或0. 5g(对于中粒土)(MO.2、对于细粒土，取试样30g左右放在蒸发皿内;对于中粒土，取试样300g左右放在蒸发皿内。

称蒸发皿和试样的合质量，准确到0.1g (对于细粒土)或0.5 g(对于中粒土)(m3),3、对于细粒土，取20一 30 ml左右的酒精;对于中粒土，取200ml左右的酒精。

将洒精倒在试样上，使其浸没试样。

用刮土刀拌和酒精和土样，并将大土块破碎。

4、将蒸发皿放在不怕热的表面上，点火然烧。

5、在酒精燃烧过程中，用金属棒经常搅拌试样，但应注意勿使试样损失。

一般需烧2-3次。

6、酒精烧完后，让蒸发皿冷却。

当蒸发皿冷却到可以用手拿时，即称蒸发皿和试样的合质量，准确到。

. 1g(对于细粒土)或0.5 g(对于中粒土)(MO.10.15.1.4计算用下式计算以干土和结合料合质量的百分率表示的含水量w:w=(m2-m3)*100/(m3-m1),%式中：m1--蒸发皿的质量(g)；m2--蒸发皿和湿稳定土的合质量(g)；m3--蒸发皿和干稳定的合质量(g)10.15.1.5报告稳定土的含水量圆整至1%。

无机结合料稳定土混合料配合比设计一、分类：水泥稳定土、石灰稳定土、石灰工业废渣稳定土、级配碎石、级配砾石和填隙碎石； 二、材料组成设计三、水泥稳定土混合料配合比设计步骤 1、备样：水、砂、石； 2、配制剂量：（1）做基层用：中粒土和粗粒土：3%、4%、5%、6%、7%。

砂土：6%、8%、9%、10%、12%。

其他细粒土：8%、10%、12%、14%、16%。

（2）做底基层用：中粒土和粗粒土：2%、3%、4%、5%、6%。

砂土：4%、6%、7%、8%、10%。

其他细粒土：6%、8%、9%、10%、12%。

3、确定各种混合料的最佳含水量和最大干密度，至少做三组不同结合料剂量的混合料击实试验，即最小剂量、中间剂量和最大剂量。

其他两个剂量混合料的最佳含水量和最大干密度，用内插法确定。

4、按最佳含水量和计算得到的干密度（按规定的现场压实度计算）制备试件进行强度试验时，作为平行试验的试件数量应符合规定。

最少的试验数量5、试件在规定温度（北方20±2℃，南方25±2℃）下保湿养生6d ，浸水1d ，然后进行无侧限抗压强度试验，并计算抗压强度试验结果的平均值和偏差系数。

水泥稳定土的强度标准表6、根据强度标准，选定合适的结合料剂量。

此剂量的试件室内试验结果的平均抗压强度7R （7d ）应符合：()v a d C Z R R -≥1/7或()d v a R C Z R ≥-17d R ——设计抗压强度；v C ——试验结果的偏差系数（以小数计）；a Z ——标准正态分布表中随保证率而变的系数，重交通道路上应取保证率95%，此时a Z =1.645；其他道路上应取保证率90%，此时a Z =1.282。

7、考虑到室内试验和现场条件的差别，工地实际采用的结合料剂量应较室内试验确定的剂量多0.5%～1.0%。

采用集中厂拌法施工时，可只增加0.5%，采用路拌法施工时，宜增加1.0%。

四、水泥稳定碎石混合料配合比设计示例：1、原材料选定（1）水泥；（2）碎石：碎石集料级配规定范围2、确定水泥剂量的掺配范围水泥剂量按4%、5%、6%、7%四种比例配制混合料，即水泥：碎石为4：100，5：100，6：100，7：100。

公路工程水泥稳定碎石配合比设计作业指导书无机结合料稳定材料组成设计包括以下步骤：1、原材料试验；2、目标配合比设计；3、生产配合比设计；4、施工参数确定。

一、原材料试验1、本配合比使用的原材料如下：（1）粗集料：15~25mm、10~20mm、5~10mm碎石，产地***。

（2）细集料：0~5mm石屑，产地***。

（3）水泥:P.O42.5水泥，厂家****水泥有限公司。

条款规定：《公路路面基层施工技术细则实施手册》JTG F20-2015 附录B.2.1条，按照2倍标准差的标准确定级配的上下限控制范围，每档材料需要不少于8次的矿料筛分。

2、筛分结果统计平均筛分曲线及变异系数，按2倍标准差计算各档材料筛分级配的波动范围如下表1~4。

表1：15~25mm碎石筛分结果统计表2：10~20mm碎石筛分结果统计表3：5~10mm碎石筛分结果统计表4：0~5mm石屑筛分结果统计二、目标配合比设计1、选择级配范围（采用细则P19中C-B-3级配）。

2、以集料筛分平均结果构造4条合成级配曲线。

表5：集料组成比例表《公路路面基层施工技术细则实施手册》JTG F20-2015 第4.6.7条，特征曲线一般有三条，上限曲线、下限曲线和中线曲线。

表6：合成级配表3、根据JTG/T F20-2015《公路路面基层施工技术细则》中表4.6.4所推荐的5个水泥剂量，对上述4条级配曲线分别进行击实试验，得到共20组最大干密度及最佳含水率，结果见表7。

4、以2.2.3步骤所得到的20组最大干密度及最佳含水率分别成型标准无侧限抗压强度试件，经试验得到对应的7d无侧限抗压强度，结果见表7。

5、根据上述试验结果，考虑设计强度要求与经济合理问题后，确定目标级配为3号级配曲线，其相应矿料组成为(15~25)mm碎石:(10~20)mm碎石:(5~10)mm碎石:石屑=34:22:17:27；同时确定最佳水泥剂量为3.0%，最大干密度2.220g/cm³，最佳含水率5.6%。

无机结合料稳定材料配合比设计无机结合料在稳定材料配合比设计中发挥着重要的作用。

首先，无机结合料的选择将直接影响材料的性能和稳定性。

不同的无机结合料具有不同的化学和物理性质，因此在配合比设计中，需要根据具体的使用要求选择合适的无机结合料。

例如，在需要高强度的应用中，可以选择高强度的水泥作为无机结合料；而在需要耐久性的应用中，可以选择耐久性较好的石灰作为无机结合料。

稳定材料配合比设计需要考虑无机结合料与其他组分的相互作用。

无机结合料与其他组分（如骨料、添加剂等）之间的相互作用将直接影响材料的稳定性和性能。

在配合比设计中，需要考虑无机结合料与其他组分的相容性，以确保材料的稳定性和性能。

例如，合理选择无机结合料的粒径分布可以提高材料的密实性和抗渗性。

无机结合料的用量也是稳定材料配合比设计中需要考虑的因素之一。

过高或过低的无机结合料用量都会影响材料的性能和稳定性。

过高的用量会导致材料过于坚硬，缺乏柔韧性，容易发生开裂和变形；而过低的用量则会导致材料的强度和稳定性不足。

因此，在配合比设计中，需要根据具体的使用要求和无机结合料的特性，合理确定无机结合料的用量。

在稳定材料配合比设计中，还需要考虑无机结合料的硬化时间和早期强度发展。

无机结合料的硬化时间和早期强度发展对材料的施工和使用具有重要的影响。

过长的硬化时间会延长施工周期，而过快的早期强度发展则会影响施工的连续性和质量。

因此，在配合比设计中，需要根据具体的使用要求和施工条件，合理调整无机结合料的配合比，以控制硬化时间和早期强度发展。

无机结合料在稳定材料配合比设计中起着至关重要的作用。

合理选择无机结合料、考虑其与其他组分的相互作用、调整用量和控制硬化时间和早期强度发展，都是保证材料性能和稳定性的关键。

在实际工程中，稳定材料配合比设计需要综合考虑各种因素，并根据具体情况进行调整，以获得理想的效果。

通过科学的配合比设计，可以提高材料的性能和稳定性，满足不同的使用要求。

公路工程无机结合料稳定材料试验规程一、试验目的公路工程中使用无机结合料稳定材料的主要目的是增强路基或者改善路基的力学性能，提高公路的承载能力和稳定性。

本试验规程的目的在于对无机结合料稳定材料进行基本性能的检测和评价，为工程设计和使用提供科学依据。

二、试验材料1.无机结合料：试验中使用的无机结合料应符合国家相关规范的要求。

2.骨料：试验中使用的骨料应符合国家相关规范的要求。

3.混合料：试验中使用的混合料应按照既定的配合比进行制作。

三、试验项目及方法1.水泥稳定性试验1）试验目的：评价水泥稳定材料的凝固时间和强度发展情况。

2）试验方法：a. 准备试样：按照既定的配合比将混合料、水泥和适量的水混合均匀，制作成φ50mm×50mm的圆柱形试样。

b.制作试件：在试样的两端平面上分别涂布胶泥，将试样放置在试件架上，使其立正，用胶带将试样固定。

c.曲线计算：定时测量试样的凝固时间和强度发展情况，绘制相应的曲线。

d.结果评价：根据曲线的特点评价水泥稳定材料的凝固时间和强度发展情况。

2.稳定性试验1）试验目的：评价稳定材料的抗压强度和稳定性。

2）试验方法：a. 准备试样：按照既定的配合比将混合料、骨料和适量的水混合均匀，制作成φ150mm×150mm的圆柱形试样。

b.试验装置：在试验装置上分别将试样嵌入，设置应力差压方式。

c.施加载荷：在试验装置上施加以恒定速率增大的轴向荷载，直到试样破坏。

d.结果评价：根据试样破坏时的载荷值计算稳定材料的抗压强度，评价其稳定性。

3.耐水性试验1）试验目的：评价稳定材料在湿润环境下的耐久性。

2）试验方法：a. 准备试样：按照既定的配合比将混合料、骨料和适量的水混合均匀，制作成φ150mm×150mm的圆柱形试样。

b.试验装置：在试验装置中放置试样，加水使试样浸泡在水中。

c.试验条件：试样在水中浸泡一定时间后，取出试样，测量其质量变化。

d.结果评价：根据试样质量的变化评价稳定材料的耐水性。

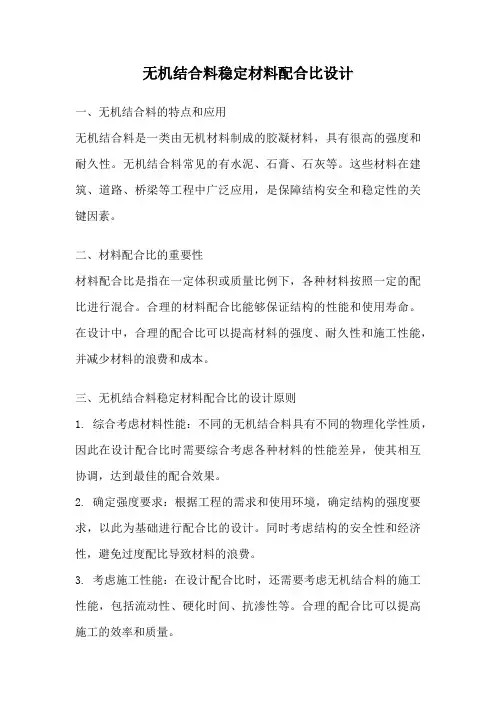

无机结合料稳定材料配合比设计一、无机结合料的特点和应用无机结合料是一类由无机材料制成的胶凝材料，具有很高的强度和耐久性。

无机结合料常见的有水泥、石膏、石灰等。

这些材料在建筑、道路、桥梁等工程中广泛应用，是保障结构安全和稳定性的关键因素。

二、材料配合比的重要性材料配合比是指在一定体积或质量比例下，各种材料按照一定的配比进行混合。

合理的材料配合比能够保证结构的性能和使用寿命。

在设计中，合理的配合比可以提高材料的强度、耐久性和施工性能，并减少材料的浪费和成本。

三、无机结合料稳定材料配合比的设计原则1. 综合考虑材料性能：不同的无机结合料具有不同的物理化学性质，因此在设计配合比时需要综合考虑各种材料的性能差异，使其相互协调，达到最佳的配合效果。

2. 确定强度要求：根据工程的需求和使用环境，确定结构的强度要求，以此为基础进行配合比的设计。

同时考虑结构的安全性和经济性，避免过度配比导致材料的浪费。

3. 考虑施工性能：在设计配合比时，还需要考虑无机结合料的施工性能，包括流动性、硬化时间、抗渗性等。

合理的配合比可以提高施工的效率和质量。

4. 考虑环境因素：无机结合料在使用过程中会受到环境因素的影响，如温度、湿度、酸碱等。

在设计配合比时，需要考虑这些因素对材料性能的影响，并做出相应的调整。

5. 进行试验验证：配合比设计完成后，需要进行试验验证，以确保设计的可行性和合理性。

通过试验可以评估材料的性能和结构的稳定性，并对配合比进行进一步优化。

以水泥为无机结合料为例，设计一个适用于路面铺设的配合比。

首先根据工程要求确定强度等级和材料性能要求。

然后选择合适的骨料、矿粉和掺合料，根据其性能参数和实验数据，通过试验确定最佳的配合比。

在设计过程中，需要综合考虑水泥的含水量、初始硬化时间、强度发展规律等因素。

同时还需要考虑骨料的粒径、含水率、表面性状等因素，以及掺合料的掺量比例和掺合效果。

通过试验验证，可以评估设计的配合比的强度、耐久性和施工性能。

无机结合料稳定材料目标配合比的组成设计策略摘要：无机结合料稳定材料为半刚性材料，在等级较高的公路路面底基层和基层中应用十分广泛。

该材料不仅具有较强的刚度和强度，还具有抗疲劳开裂性能、耐久性和水稳定性，同时其造价还较为低廉。

笔者针对无机结合料稳定材料目标配合比的组成设计进行了分析，并提出了无机结合料稳定材料试验的重要环节，希望有助于无机结合料稳定材料的推广及有效应用。

关键词：无机结合料；稳定材料；目标配合比；组成设计在设计无机结合料稳定材料目标配合比的组成时，既要符合工程设计要求，同时也需做到就地取材，尽可能节约成本费用，并且还需符合施工条件的要求。

目标配合比设计是根据强度标准，选择适宜的结合料类型和被稳定的材料，确定最佳的无机结合料组成与剂量，验证混合料相关的设计及施工技术指标。

设计内容包括:选择级配范围；确定结合料类型及掺配比例；验证混合料相关的设计及施工技术指标,共三方面工作内容。

一、无机结合料稳定材料目标配合比的组成设计1.无机结合料稳定材料定义及种类无机结合料主要指水泥、粉煤灰、石灰及其他工业废渣。

在粉碎的或原来松散的材料中掺入足量的水泥或粉煤灰、石灰等无机结合料，同时与水拌和得到的混合料，经压实和养生后，其抗压强度符合规定要求，称为无机结合料稳定材料。

无机结合料稳定材料主要有水泥稳定材料、石灰稳定材料、粉煤灰稳定材料和综合稳定材料。

2.无机结合料稳定材料目标配合比设计要求2.1根据当地材料的特点和设计级配要求，选择适宜的结合料类型，确定混合料配合比设计组成中集料的使用比例，得到混合料的合成级配。

2.2选择不少于5个结合料剂量,采用重型击实法或振动压实法试验，分别确定各剂量条件下混合料的最佳含水量和最大干密度。

2.3根据不同结合料剂量条件下的最佳含水量、最大干密度及压实度要求,采用静力压实法成型标准试件，进行无侧限抗压强度试验。

2.4根据施工设计文件，及以往施工经验及规范要求，考虑到试验的保证率系数及半刚性基层的稳定性。

水泥稳定碎石（底基层）配合比设计说明一、设计依据(1)、《公路工程集料试验规程》JTG E42—2005(2)、《公路工程无机结合料稳定材料试验规程》JTG E51-2009（3)、《公路路面基层施工技术细则》JTG/T F20-2015（4）、《公路工程质量检验评定标准》JTG F80/1—2004（5)、（6)、“关于《关于进一步明确路面材料规格的函》的回函"［2015年12月21日］（7）、“关于《关于路面基层、底基层技术参数的函》的回函”［2015年12月10日]二、技术标准1、材料的技术要求(1）、碎石：采用产地夹江龙湾石料场的破碎砾石，压碎值不大于30％，针片状含量不大于20％。

0.075mm通过率不大于15%，液限小于28%，塑性指数小于9％.(3)、水泥：采用峨胜水泥厂生产的P.O42.5（缓凝）水泥,其初凝时间大于4h ，终凝时间宜大于6h,且小于10h.2、底基层混合料中集料颗粒组成3、混合料技术要求三、配合比设计过程:1、 根据混合料的级配要求，结合各种材料的级配情况，经试验确定各种材料的比例为：（%）31。

526.5199.5 4.75 2.360.60。

0750-31510010010010099.891。

546.29。

53-51510010010010097。

168.826.4 2.85-101610010010099.736。

8 4.60。

30.310-202710010010027.00。

40。

10.10。

120—302710095.422.30。

40。

20.20。

20.2合成值10098.879.053.435。

624。

911。

0 2.0范围要求下限100907247291780上限10010089573927153２、根据图纸要求，同时结合材料情况，初步按照水泥剂量为：（a）3.5％,（b）3.0%，(c)2。

5％,做配合比试验。

３、用3种不同水泥用量的混合料分别作振动击实试验，得到各自最大干密度和最佳含水量，试验结果列入下表:项次数最大干密度(g/cm³）次数最佳含水量(％)干密度，底基层采用97％压实度，分别制备φ150mm×150mm 圆柱形标准试件，每组制备13个。

无机结合料配合比作业指导书2022新版一、任务背景无机结合料是指由无机材料制成的用于建造、工程和其他领域的粘结材料。

配合比是指在制备无机结合料时，各种原材料按照一定比例混合的比例关系。

合理的配合比可以保证无机结合料的性能和质量，因此编制一份详细的配合比作业指导书对于生产无机结合料具有重要意义。

二、任务目标本次任务旨在编制一份2022年新版的无机结合料配合比作业指导书，以指导生产过程中的无机结合料配合比的确定。

三、作业指导书内容1. 引言在引言部份，介绍无机结合料的定义、用途和重要性，以及本作业指导书的目的和编制依据。

2. 无机结合料的组成和性能要求详细介绍无机结合料的组成成份，如水泥、石灰、石膏等，并列出各组分的质量比例要求。

同时，列出无机结合料的性能要求，如强度、抗渗透性、耐久性等。

3. 配合比的基本原理和方法解释配合比的基本原理，包括原材料选择、比例关系的确定等。

介绍配合比的确定方法，如试验法、经验法等，并说明各种方法的适合范围和注意事项。

4. 无机结合料配合比的确定步骤详细描述无机结合料配合比的确定步骤，包括以下内容：a. 原材料的选择和检验：列出常用的无机结合料原材料，并介绍其检验方法和标准。

b. 配合比的初步确定：根据设计要求和原材料的性能，初步确定各组分的质量比例。

c. 试验配合比的制备：根据初步确定的质量比例，制备试验配合比的样品。

d. 试验配合比的性能测试：对试验配合比的样品进行强度、流动性、凝结时间等性能测试。

e. 配合比的修正：根据试验结果，对初步确定的配合比进行修正，直至满足设计要求。

5. 配合比的记录和报告说明配合比的记录和报告要求，包括记录表格的填写、试验结果的分析和总结等。

6. 质量控制和质量保证强调质量控制和质量保证的重要性，介绍常用的质量控制方法和措施，如原材料检验、生产过程监控等。

7. 安全注意事项列出无机结合料生产过程中的安全注意事项，包括原材料的储存和使用、设备操作、防护措施等。

无机结合料配合比作业指导书2015新版一、引言无机结合料是建筑材料中的一种重要类型，广泛应用于建筑、道路、桥梁等工程中。

无机结合料的配合比是指根据材料的物理、化学性质以及工程要求，确定不同材料在混凝土或砂浆中的比例关系。

合理的配合比能够保证材料的力学性能、耐久性和施工性能，提高工程质量。

二、配合比的基本原则1.力学性能要求：根据工程的荷载要求和使用条件，确定混凝土或砂浆的强度等力学性能指标。

2.耐久性要求：根据工程的环境条件，确定材料的耐久性要求，如抗渗性、抗冻性等。

3.施工性能要求：根据工程的施工工艺和施工条件，确定材料的流动性、坍落度等施工性能指标。

三、配合比的确定步骤1.确定材料性能指标：根据工程要求和现场试验，确定无机结合料的物理、化学性能指标，如水泥的标号、矿物掺合料的掺量等。

2.确定材料比例关系：根据材料的性能指标，结合工程要求，确定无机结合料的比例关系。

通常采用体积比或质量比来表示。

3.试验验证：根据确定的配合比，进行试验验证，包括混凝土或砂浆的强度、流动性、坍落度等性能指标的测试。

4.调整和优化：根据试验结果，对配合比进行调整和优化，以满足工程要求和材料性能指标。

四、常见无机结合料的配合比1.水泥砂浆配合比：水泥砂浆是常用的无机结合料，其配合比一般为水泥：砂=1：3-4，水泥的用量根据强度要求和砂的性质进行调整。

2.混凝土配合比：混凝土的配合比根据工程要求和强度等级确定，常见的配合比为水泥：砂：石子=1：2：4，水泥的用量根据强度要求进行调整。

3.矿渣粉砂浆配合比：矿渣粉砂浆是一种环保型无机结合料，其配合比一般为矿渣粉：砂=1：2-3，矿渣粉的用量根据强度要求和砂的性质进行调整。

4.石膏砂浆配合比：石膏砂浆是一种常用的内墙抹灰材料，其配合比一般为石膏：砂=1：2-3，石膏的用量根据施工要求进行调整。

五、配合比的注意事项1.材料质量：选择优质的无机结合料和骨料，确保材料的质量稳定。
