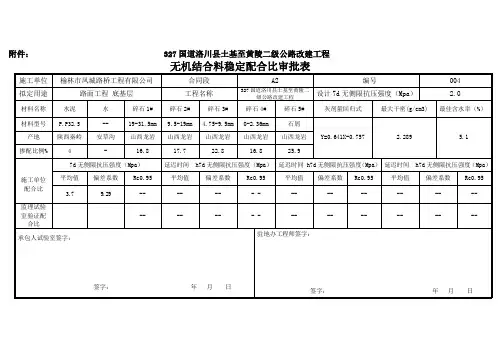

无机结合料配合比审批表(完整版)

无机结合料稳定土混合料配合比设计一、分类：水泥稳定土、石灰稳定土、石灰工业废渣稳定土、级配碎石、级配砾石和填隙碎石；二、材料组成设计2、配制剂量：（1）做基层用：中粒土和粗粒土：3%、4%、5％、6％、7%。

砂土:6％、8%、9%、10%、12%。

其他细粒土：8%、10%、12％、14%、16％。

(2）做底基层用：中粒土和粗粒土：2%、3%、4%、5％、6%。

砂土：4%、6％、7%、8%、10%。

其他细粒土：6%、8%、9%、10%、12％。

3、确定各种混合料的最佳含水量和最大干密度,至少做三组不同结合料剂量的混合料击实试验，即最小剂量、中间剂量和最大剂量。

其他两个剂量混合料的最佳含水量和最大干密度,用内插法确定。

4、按最佳含水量和计算得到的干密度（按规定的现场压实度计算）制备试件进行强度试验时，作为平行试验的试件数量应符合规定。

最少的试验数量5、试件在规定温度(北方20±2℃，南方25±2℃）下保湿养生6d ，浸水1d ，然后进行无侧限抗压强度试验，并计算抗压强度试验结果的平均值和偏差系数。

水泥稳定土的强度标准表6、根据强度标准,选定合适的结合料剂量。

此剂量的试件室内试验结果的平均抗压强度7R (7d ）应符合：()v a d C Z R R -≥1/7或()d v a R C Z R ≥-17d R ——设计抗压强度;v C ——试验结果的偏差系数（以小数计）；a Z —-标准正态分布表中随保证率而变的系数，重交通道路上应取保证率95％，此时a Z =1.645；其他道路上应取保证率90%，此时a Z =1.282。

7、考虑到室内试验和现场条件的差别，工地实际采用的结合料剂量应较室内试验确定的剂量多0.5％～1.0%。

采用集中厂拌法施工时，可只增加0。

5%，采用路拌法施工时,宜增加1。

0％。

四、水泥稳定碎石混合料配合比设计示例:1、原材料选定(1）水泥;(2)碎石：碎石集料级配规定范围2、确定水泥剂量的掺配范围水泥剂量按4%、5％、6%、7％四种比例配制混合料,即水泥：碎石为4:100，5：100,6：100，7:100.3、确定最佳含水量和最大干密度（详见表1）(1）击实试验方法按丙法；A、将已过筛的试料用四分法逐次分小,至最后取约33kg试料。

无机结合料稳定土混合料配合比设计一、分类：水泥稳定土、石灰稳定土、石灰工业废渣稳定土、级配碎石、级配砾石和填隙碎石； 二、材料组成设计三、水泥稳定土混合料配合比设计步骤 1、备样：水、砂、石； 2、配制剂量：（1）做基层用：中粒土和粗粒土：3%、4%、5%、6%、7%。

砂土：6%、8%、9%、10%、12%。

其他细粒土：8%、10%、12%、14%、16%。

（2）做底基层用：中粒土和粗粒土：2%、3%、4%、5%、6%。

砂土：4%、6%、7%、8%、10%。

其他细粒土：6%、8%、9%、10%、12%。

3、确定各种混合料的最佳含水量和最大干密度，至少做三组不同结合料剂量的混合料击实试验，即最小剂量、中间剂量和最大剂量。

其他两个剂量混合料的最佳含水量和最大干密度，用内插法确定。

4、按最佳含水量和计算得到的干密度（按规定的现场压实度计算）制备试件进行强度试验时，作为平行试验的试件数量应符合规定。

最少的试验数量5、试件在规定温度（北方20±2℃，南方25±2℃）下保湿养生6d ，浸水1d ，然后进行无侧限抗压强度试验，并计算抗压强度试验结果的平均值和偏差系数。

水泥稳定土的强度标准表6、根据强度标准，选定合适的结合料剂量。

此剂量的试件室内试验结果的平均抗压强度7R （7d ）应符合：()v a d C Z R R -≥1/7或()d v a R C Z R ≥-17d R ——设计抗压强度；v C ——试验结果的偏差系数（以小数计）；a Z ——标准正态分布表中随保证率而变的系数，重交通道路上应取保证率95%，此时a Z =1.645；其他道路上应取保证率90%，此时a Z =1.282。

7、考虑到室内试验和现场条件的差别，工地实际采用的结合料剂量应较室内试验确定的剂量多0.5%～1.0%。

采用集中厂拌法施工时，可只增加0.5%，采用路拌法施工时，宜增加1.0%。

四、水泥稳定碎石混合料配合比设计示例：1、原材料选定（1）水泥；（2）碎石：碎石集料级配规定范围2、确定水泥剂量的掺配范围水泥剂量按4%、5%、6%、7%四种比例配制混合料，即水泥：碎石为4：100，5：100，6：100，7：100。

管理编号：/报告编号：/建设工程质量检测报告检测项目：无机结合料稳定材料配合比设计委托单位：工程名称：报告编号：/（检测结构名称）二〇二三年二月二十八日无机结合料稳定材料配合比设计试验报告委托单位工程名称道路等级城市次干路工程部位K0+120～K0+940路面基层稳定剂种类水泥土种类碎石设计强度（MPa） 6.5设计压实度（%）98样品描述1.集料碎石1：样品编号B01-XXXXXXXX、规格10～30mm；碎石2：样品编号B01-XXXXXXXX、规格5～10mm；碎石3：样品编号B02-XXXXXXXX、规格0～5mm。

2.水泥：样品编号A12-XXXXXXXX、牌号P·O42.5R。

3.以上样品状态均无异常。

委托日期2023年2月13日检验类别丙法试验日期2023年2月13日～2023年2月28日见证单位——见证人——见证证号——检验依据CJJ1-2008《城镇道路道路与质量验收规范》；JTG E51-2009《公路工程无机结合料稳定材料试验规程》；JTG E42-2005《公路工程集料试验规程》。

试验结果序号无机结合料剂量（%）最佳含水率（%）最大干密度（g/cm3）无侧限抗压强度试验平均抗压强度（MPa)偏差系数（%）Rd/（1-ZaCv）1 4.0 5.6 2.238 3.8 6.6 5.02 5.0 6.1 2.272 4.1 6.3 5.03 6.0 6.8 2.314 5.0 4.2 4.8 47.07.2 2.350 5.4 4.1 4.8 58.07.5 2.385 5.5 3.5 4.8剂量根据以上试验结果，无机结合料剂量为6.0%的平均无侧限抗压强度≥Rd/（1-ZaCv）且掺量最少，据此确定其无机结合料的剂量为 6.0%。

建议配合比材料名称碎石1碎石2碎石3质量百分比（%）452530单位体积用量（kg/m3)1042.2579.0694.8备注1.本试验报告中无机结合料掺合方式采用外掺法。

无机结合料配合比试验用料要求一号配比：水泥用量：3%最大干密度：2.35 g／cm3最佳含水量:5.3%采用￠15 cm无侧限试筒,容积为2651cm3 ,按100%压实度装料时为6560g ,底基层配合比设计时按96%进行设计,装料质量为6298g,其中各材料装料质量如以下:水:317g水泥: 174g石子(26.5-31.5):987石子(10-26.5):1510石子(5 - 10):1510石子(0 - 5):1800各石子比例为: 26.5-31.5:10-26.5:5 – 10:0 – 5=17%:26%:26%:31%二号配比：水泥用量：4%最大干密度：2.37 g／cm3最佳含水量:5.4%采用￠15 cm无侧限试筒,容积为2651cm3 ,按100%压实度装料时为6622g ,底基层配合比设计时按96%进行设计,装料质量为6357g,其中各材料装料质量如以下:水:326g水泥: 232g石子(26.5-31.5):986石子(10-26.5):1508石子(5 - 10):1508石子(0 - 5):1798各石子比例为: 26.5-31.5:10-26.5:5 – 10:0 – 5=17%:26%:26%:31%三号配比：水泥用量：5%最大干密度：2.39 g／cm3最佳含水量:5.5%采用￠15 cm无侧限试筒,容积为2651cm3 ,按100%压实度装料时为6684g ,底基层配合比设计时按96%进行设计,装料质量为6417g,其中各材料装料质量如以下:水:334g水泥: 290g石子(26.5-31.5):985g石子(10-26.5):1506 g石子(5 - 10):1506 g石子(0 - 5):1795 g各石子比例为: 26.5-31.5:10-26.5:5 – 10:0 – 5=17%:26%:26%:31%四号配比：水泥用量：6%最大干密度：2.40g／cm3最佳含水量:5.6%采用￠15 cm无侧限试筒,容积为2651cm3 ,按100%压实度装料时为6719g ,底基层配合比设计时按96%进行设计,装料质量为6450g,其中各材料装料质量如以下:水:334g水泥: 290g石子(26.5-31.5):985g石子(10-26.5):1506 g石子(5 - 10):1506 g石子(0 - 5):1795 g各石子比例为: 26.5-31.5:10-26.5:5 – 10:0 – 5=17%:26%:26%:31%五号配比：水泥用量：7%最大干密度：2.42 g／cm3最佳含水量:5.7%采用￠15 cm无侧限试筒,容积为2651cm3 ,按100%压实度装料时为6789g ,底基层配合比设计时按96%进行设计,装料质量为6515g,其中各材料装料质量如以下:水:351g水泥: 403g石子(26.5-31.5):979g石子(10-26.5):1498 g石子(5 - 10): 1498 g石子(0 - 5):1786 g各石子比例为: 26.5-31.5:10-26.5:5 – 10:0 – 5=17%:26%:26%:31%。

无机结合料稳定材料配合比检验报告无机结合材料是一种由无机块料和无机胶粘剂组成的一类材料，其特点是具有较高的强度和耐火性能。

稳定材料配合比检验报告用于评估无机结合材料的性能和适用性，以确保其在具体工程中的可靠性和稳定性。

一、实验目的本次实验的目的是评估不同配合比在无机结合材料中的性能差异，并选取最佳的配合比。

二、实验原理无机结合材料通常是由胶凝材料和骨料组成的。

胶凝材料的主要作用是粘合和硬化骨料，而骨料的作用是提供材料的强度和稳定性。

三、实验装置和试验方法1.实验装置：-材料：无机胶粘剂、无机块料-设备：称量器、试验模具、压力机2.试验方法：-根据设计要求，选择不同的配合比，并标记编号（例如：配合比1，配合比2，配合比3）。

-根据每种配合比的比例，准备相应的无机胶粘剂和无机块料。

-将无机胶粘剂和无机块料按照配合比混合均匀。

-将混合好的材料倒入模具中，并在压力机中进行固化。

-固化完毕后，取出样品，并进行性能测试。

四、实验结果和数据处理根据试验方法，进行了三组不同配合比的实验。

经过固化后，得到了三个样品。

1.强度测试：对三个样品进行抗压强度测试，并记录其结果。

测试方法为将样品放入压力机中，并以等速加载的方式施加压力，直至样品破坏。

根据破坏的最大载荷和样品的截面积，计算得出抗压强度。

样品编号，抗压强度（MPa）----------，----------------配合比1，40配合比2，50配合比3，452.稳定性测试：对三个样品进行稳定性测试，并记录其结果。

测试方法为将样品暴露在高温、湿度和震动等恶劣环境条件下，观察样品的性能变化情况。

样品编号，稳定性评价----------，--------------配合比1，不稳定配合比2，稳定配合比3，中等稳定五、实验结论通过对无机结合材料不同配合比的比较实验-配合比2具有最高的抗压强度，达到50MPa。

这说明在此配合比下，胶凝材料和骨料的配比最为合适，可以使材料的强度达到最大值。

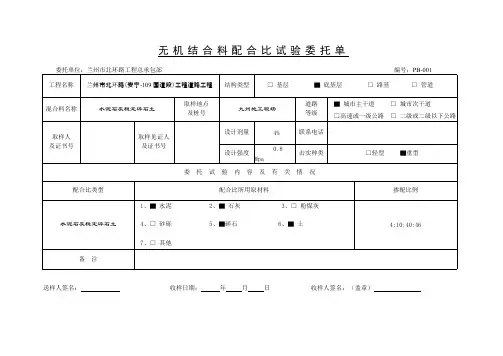

无机结合料配合比试验委托单委托单位：兰州市北环路工程总承包部编号：PB-001工程名称兰州市北环路（安宁-109国道段）工程道路工程结构类型□基层▇底基层□路基□管道混合料名称水泥石灰稳定碎石土取样地点及桩号九州施工现场道路等级▇城市主干道□城市次干道□高速或一级公路□二级或二级以下公路取样人及证书号取样见证人及证书号设计剂量4% 联系电话设计强度0.8 Mpa 击实种类□轻型▇重型委托试验内容及有关情况配合比类型配合比所用原材料掺配比例水泥石灰稳定碎石土1、▇水泥 2、▇石灰 3、□粉煤灰4、□砂砾5、▇碎石6、▇土7、□其他4:10:40:46备注送样人签名：收样日期：年月日收样人签名：（盖章）路面基层材料试验委托单委托单位：兰州市北环路工程总承包部编号：工程名称兰州市北环路（安宁-109国道段）工程道路工程结构类型▇基层▇底基层□路基□管道取样地点及桩号道路等级▇城市主干道□城市次干道□高速或一级公路□二级或二级以下公路取样人及证书号取样见证人及证书号联系电话所用材料情况材料名称产地代表数量( m2 )拟做试验项目掺配比例碎石九州400 1、▇筛分试验2、▇压碎值试验3、□液塑限4、□土颗粒分析试验5、□其它：素土九州200 1、□筛分试验2、□压碎值试验3、▇液塑限4、▇土颗粒分析试验5、□其它：1、□筛分试验2、□压碎值试验3、□液塑限4、□土颗粒分析试验5、□其它：1、□筛分试验2、□压碎值试验3、□液塑限4、□土颗粒分析试验5、□其它：备注送样人签名：收样日期：年月日收样人签名：（盖章）无侧限抗压强度试验委托单委托单位：兰州市北环路工程总承包部编号：2013-007 工程名称兰州市北环路（安宁-109国道段）工程道路工程结构类型□基层□底基层□路基土样名称水泥石灰稳定砂砾土击实报告编号TG2013-074评定依据□JTJ034-2000击实种类□轻型□重型取样人及证书号刘广红106695取样见证人及证书号张红林135777联系人及电话号码结合料类型□灰稳最大干密度：_______ g/㎝3；最佳含水量：_______ % ；要求压实度：_______ %；设计强度：_______ Mpa□水稳最大干密度： 1.93g/㎝3 ；最佳含水量：__14.3_ % ；要求压实度：95 %；设计强度： 0.8Mpa取样情况代表部位或桩号成型日期组数试件尺寸（mm）代表部位或桩号成型日期组数试件尺寸（mm）右幅K6+716-K6+850 2013.9.161组左幅K6+900-K6+9902013.9.17 1组备注送样人签名：收样日期： 2013 年 9 月 17 日收样人签名：（盖章）石灰试验委托单委托单位：兰州市北环路工程总承包部编号：SH-001 工程名称兰州市北环路（安宁-109国道段）工程道路工程联系人取样人及证书号刘广红106695取样见证人及证书号联系电话序号用途石灰种类委托检测项目评定依据石灰产地产品证书号代表数量进场日期道路用石灰□生石灰□CaO+MgO含量□未消化残渣含量□JTJ034-2000▇消石灰□CaO+MgO含量□含水量□细度永登县民乐铁丰石灰房建用石灰□生石灰□CaO+Mg含量□细度□JC/T480-92 □消石灰□CaO+MgO含量□游离水□体积安定性□细度□JC/T481-92备注送样人签字：收样日期：2013年7 月 5 日收样人签字：标准曲线试验委托单委托单位：兰州市北环路工程总承包部编号：工程名称兰州市北环路（安宁-109国道段）工程道路工程联系人取样人及证书号取样见证人及证书号联系电话序号结合料名称结合料种类结合料剂量集料种类集料比例最大干密度最佳含水量取样地点桩号取样日期□水泥稳定砂砾□石灰稳定砂砾□石灰稳定土□□水泥□5% □6% □% □料1□料2□料3□%□%□%g/cm3 % □石灰□10% □12% □%□粉煤灰□30% □35% □%□水泥稳定砂砾□石灰稳定砂砾□石灰稳定土□□水泥□5% □6% □% □料1□料2□料3□100 %□%□% □石灰□10% □12% □%□粉煤灰□30% □35% □%委托试验内容□标准曲线□其它：备注送样人签字：收样日期：年月日收样人签字：无机结合料配合比试验委托单委托单位：兰州市北环路工程总承包部编号：PB-002工程名称兰州市北环路（安宁-109国道段）工程道路工程结构类型▇基层□底基层□路基□管道混合料名称水泥稳定碎石取样地点及桩号九州施工现场道路等级▇城市主干道□城市次干道□高速或一级公路□二级或二级以下公路取样人及证书号取样见证人及证书号设计剂量5% 联系电话设计强度 3.5-4.5Mpa 击实种类□轻型▇重型委托试验内容及有关情况配合比类型配合比所用原材料掺配比例水泥稳定碎石1、▇水泥 2、□石灰 3、□粉煤灰4、□砂砾 5、▇碎石 6、□土7、□其他备注送样人签名：收样日期：年月日收样人签名：（盖章）路面基层材料试验委托单委托单位：兰州市北环路工程总承包部编号：2013-003工程名称兰州市北环路（安宁-109国道段）工程道路工程结构类型□基层□底基层□路基□管道取样地点及桩号九州端施工现场道路等级▇城市主干道□城市次干道□高速或一级公路□二级或二级以下公路取样人及证书号刘广红106695取样见证人及证书号联系电话所用材料情况材料名称产地代表数量( m3 )拟做试验项目掺配比例级配碎石九州碎石厂400 常规备注0-31.5mm送样人签名：刘广红收样日期： 2013 年 9 月 9 日收样人签名：（盖章）路面基层材料试验委托单委托单位：兰州市北环路工程总承包部编号：2013-004工程名称兰州市北环路（安宁-109国道段）工程道路工程结构类型□基层□底基层□路基□管道取样地点及桩号九州端施工现场道路等级▇城市主干道□城市次干道□高速或一级公路□二级或二级以下公路取样人及证书号刘广红106695取样见证人及证书号联系电话所用材料情况材料名称产地代表数量( m3)拟做试验项目掺配比例天然砂砾九州碎石厂400 常规备注送样人签名：刘广红收样日期： 2013 年 9 月 9 日收样人签名：（盖章）路面基层材料试验委托单委托单位：兰州市北环路工程总承包部编号：2013-005工程名称兰州市北环路（安宁-109国道段）工程道路工程结构类型□基层□底基层□路基□管道取样地点及桩号九州端施工现场道路等级▇城市主干道□城市次干道□高速或一级公路□二级或二级以下公路取样人及证书号刘广红106695取样见证人及证书号联系电话所用材料情况材料名称产地代表数量( m3)拟做试验项目掺配比例素土九州5000 常规备注送样人签名：刘广红收样日期： 2013 年 9 月 9 日收样人签名：（盖章）路基压实度试验委托单委托单位：兰州市北环路工程总承包部编号：工程名称兰州市北环路（安宁-109国道段）工程道路工程结构类型挖方原地面土样名称击实报告编号评定依据□JTJ034-2000击实种类□轻型□重型取样人及证书号刘广红106695取样见证人及证书号联系人及电话号码结合料类型□灰稳最大干密度：_______ g/㎝3；最佳含水量：_______ % ；要求压实度：______ %；设计强度：_______ Mpa□水稳最大干密度：g/㎝3 ；最佳含水量：_ _ % ；要求压实度：%；设计强度：Mpa取样情况代表部位或桩号成型日期组数试件尺寸（mm）代表部位或桩号成型日期组数试件尺寸（mm）备注送样人签名：收样日期： 2013 年 10 月 17 日收样人签名：（盖章）路基压实度试验委托单委托单位：兰州市北环路工程总承包部编号：工程名称兰州市北环路（安宁-109国道段）工程道路工程结构类型□基层□底基层□路基土样名称击实报告编号评定依据□JTJ034-2000击实种类□轻型□重型取样人及证书号刘广红106695取样见证人及证书号联系人及电话号码结合料类型□灰稳最大干密度：_______ g/㎝3；最佳含水量：_______ % ；要求压实度：______ %；设计强度：_______ Mpa□水稳最大干密度：g/㎝3 ；最佳含水量：_ _ % ；要求压实度：%；设计强度：Mpa取样情况代表部位或桩号成型日期组数试件尺寸（mm）代表部位或桩号成型日期组数试件尺寸（mm）备注送样人签名：收样日期： 2013 年 10 月 17 日收样人签名：（盖章）。
