动态压差平衡型电动调节阀张家口帝达购物中心使用了宏田公司的蒸发式中央空调后，与原来集中式单风道系统比较（以每天运行12小时计）：整个系统每天消耗电能约2856KW/h，消耗水量为24.5吨/天，每年运行按3个月计，共计消耗电能25.7万KW.h左右，消耗水2682吨，每年的维修费用约1-2万元。
该购物中心的工作人员讲，使用过去的系统，一直不能达到理想效果，夏季场内闷热难耐，几次改造均不理想。
使用宏田的蒸发式中央空调系统后，保留了原来的两台离心风机，改变了风道的用途，出口温度在18到21度之间，相对湿度60%左右，总运行动力为81KW，比原来减少142.5KW（还不包括停用每层角落7.5匹的分体空调一、材质： 阀体 球墨铸铁 电动执行器外壳铝合金 阀套不锈钢阀芯黄铜 二、动态平衡电动调节阀技术参数： 产品型号 阀门形式规格 压差范围 (KPa) 流量范围 (m0/h) 工作 压力流量 误差流体 温度A/D-EDRV1 二通 DN25 30-300 0.2-2.9 PN165％0-100℃A/D-EDRV2 DN32 30-300 0.5-4-7 A/D-EDRV3 DN40 30-300 1-7-7 A/D-EDRV4 DN50 30-300 2-12.1 A/D-EDRV8 DN65 30-300 3-20.4 A/D-EDRV9 DN80 30-300 5-30.8 A/D-EDRV10 DN1OO 30-300 10-45.3 A/D-EDRV11 DN125 30-300 15-70-7 A/D-EDRV12 DN150 30-300 20-101.8 A/D-EDRV13 DN200 33-300 5.0-360 A/D-EDRV14 DN25022-2104.O-460※注： A-EDRV 动态平衡电动调节阀配直行程电动执行器 D-EDRV 动态平衡电动调节阀配角行程电动执行器三、动态平衡电动调节阀尺寸参数：产品型号 阀门形式规格 外形及安装尺寸 (mm)L H1 H2 D(φ)法兰G 螺纹 A/D-EDRV1 二通 丝口 DN25 160 265 70 G1 A/D-EDRV2 DN32 180 275 70 G1-1/4 A/D-EDRV3 DN40 300 290 90 G1-1/2 A/D-EDRV4 DN50 300 290 90 G2A/D-EDRV5 二通 法兰 DN32 160 220 70 1OO A/D-EDRV6 DN40 200 235 110 110 A/D-EDRV7 DN50 215 230 115 125 A/D-EDRV8 DN65 230 238 120 145 A/D-EDRV9DN80275275146160A/D-EDRV10DNl00 290 295 165 180 A/D-EDRV11 DNl25 315 307 208 21O A/D-EDRV12 DNl50 350 326 205 240 A/D-EDRV13 DN200 430 715 295 295A/D-EDRV14DN250520740345355一、使用范围：本阀门是一种本平衡阀，适用于各种液体管路系统，是一种较为理想的新型节能阀门。
动态平衡电动调节阀动态平衡电动调节阀，简称DB型电动调节阀，是一种能够实现系统动态平衡和节能调节的新型阀门。
它采用电动执行器与调节阀相结合，实现对系统流量的动态平衡和精准控制。
本文将详细介绍DB型电动调节阀的特点、应用和优势。
1. 特点1.1 动态平衡DB型电动调节阀采用先进的流量调节技术，通过对阀体内部结构和电动执行器的优化设计，实现了对系统流量的动态平衡调节。
它能够根据系统工况的变化实时调节阀门开度和流量，确保系统稳定运行，同时还能避免传统弁组的动态不平衡和燃气浪费问题。
1.2 高精度控制DB型电动调节阀采用精密控制器和电动执行器，可以精准地调节阀门开度和流量。
其测量和控制精度可达到0.2%FS，可以满足各种系统对流量控制的需求。
此外，DB型电动调节阀还可以实现远程控制和监测，方便系统的管理。
1.3 高可靠性DB型电动调节阀采用优质材料和精密加工工艺，具有高强度、耐腐蚀、耐磨损等优良性能。
同时，它还具有防堵、失电闭锁、过载保护等多重安全保护功能，确保系统运行的安全可靠。
1.4 简单易用DB型电动调节阀采用一体化结构设计，无需复杂的安装和调试，可以快速投入使用。
其简洁明了的控制界面和人性化的操作方式也使得用户可以方便地设置和调节参数，实现自动化控制。
2. 应用DB型电动调节阀适用于各种供暖、空调、通风、制冷等系统中，通过对阀门的动态平衡控制，实现对系统流量的精确调节和平衡，提高系统的安全性、舒适性和节能性。
特别适用于大型建筑、商场、酒店等高耗能场所的节能改造工程。
3. 优势3.1 提高系统效率DB型电动调节阀采用先进的动态平衡调节技术，可以避免传统弁组的流量不平衡和系统燃气浪费的问题，提高系统的效率。
通过对系统流量的精确控制和平衡，能够提高能源利用效率和系统运行的稳定性，达到节能减排的目的。
3.2 降低维护成本DB型电动调节阀采用一体化设计，无需复杂的安装和调试，操作简便，维护成本较低。
同时，它还具有多重安全保护功能，在使用过程中能够避免系统故障和损坏，减少系统维护的频率和成本。
压力无关型动态平衡电动调节阀的作用
1动态平衡电动调节阀的作用
动态平衡电动调节阀是用于控制流体系统的一种流体控制元件，它可以实现精确的流量控制，不受压力影响。
它主要由可调执行机构、传感器、控制器和执行器等组成。
1.1可调执行机构
可调执行机构是动态平衡电动调节阀的核心部件，其作用是控制流体的流量，精确地实现流量控制，不受压力的影响。
1.2传感器
传感器的主要作用是获取实时的系统信息，根据信息进行反馈和实时调整，以保证当前流量的准确、稳定。
1.3控制器
控制器是系统改变流量时最重要的组成部分，可根据传感器获取的信息进行调整，使可调执行机构实现流量控制，保证运行稳定性和准确性。
1.4执行器
执行器是控制系统改变流量所需要的组成部分，它可以根据控制器的信号指令，在可调执行机构的基础上调节流量，从而实现准确的流量控制。
动态平衡电动调节阀是流体控制系统中重要的部件，它能够自动调节流量，保证系统的正常运行，不受压力的影响，具有较高的准确性。
ta动态平衡电动调节阀工作原理ta动态平衡电动调节阀工作原理1. 引言•简介ta动态平衡电动调节阀的基本工作原理和作用•解释文章结构和内容安排2. 什么是ta动态平衡电动调节阀•介绍ta动态平衡电动调节阀的定义和用途•列出一些常见的应用领域和场景3. 电动调节阀的基本原理•解释电动调节阀是如何实现流量控制的•讨论阀门的开启和关闭对流量的影响•引入动态平衡的概念，为后续内容铺垫4. 动态平衡的概念•解释什么是动态平衡和为什么它在流体控制中很重要•讨论流体在管道中的流动和压力变化•介绍动态平衡的调节原理和目的5. ta动态平衡电动调节阀的工作原理•详细解释ta动态平衡电动调节阀的工作原理•介绍阀门位置反馈和流量调节的关键技术•解释动态平衡的作用和优势6. ta动态平衡电动调节阀的应用案例•提供一到两个实际案例来说明ta动态平衡电动调节阀的应用•讨论案例中的问题和解决方案，展示产品的实际价值7. 结论•总结文章内容和主要观点•强调ta动态平衡电动调节阀的重要性和潜在优势以上是一份关于”ta动态平衡电动调节阀工作原理”的文章大纲，通过逐步展开和解释相关原理，读者可以深入了解该产品的工作原理和应用场景，并认识到其在流体控制领域的重要性。
1. 引言ta动态平衡电动调节阀是一种流体控制设备，广泛应用于建筑、暖通空调、工业流程控制等领域。
它通过自动调节阀门的开启程度，实现对流体的精确控制和动态平衡，从而保证系统的稳定运行。
本文将深入解析ta动态平衡电动调节阀的工作原理和相关技术。
2. 什么是ta动态平衡电动调节阀ta动态平衡电动调节阀是一种可由电动执行器控制的调节阀，它能根据需要自动调节阀门的开启程度，控制流体的流量和压力。
它广泛应用于各种管道系统中，包括供水、暖通空调、工业流程控制等领域。
ta动态平衡电动调节阀的特点是具有快速、精确的响应能力，能够自动调节阀门的开启度以保持系统的稳定运行。
3. 电动调节阀的基本原理电动调节阀通过电动执行器控制阀门的开启程度，实现对流体流量的调节。

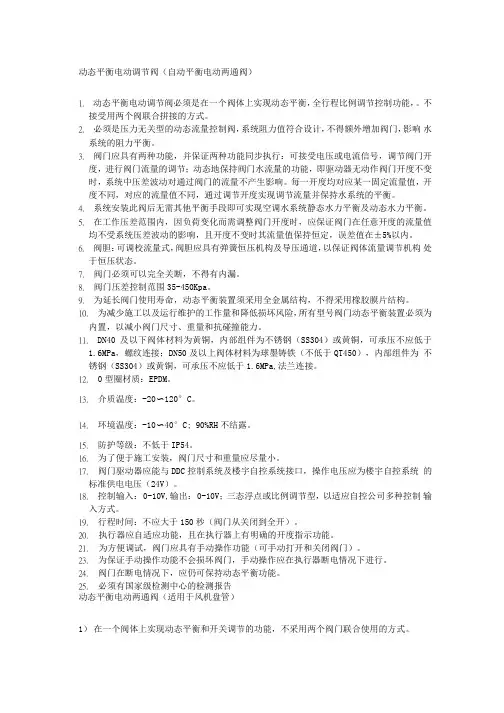

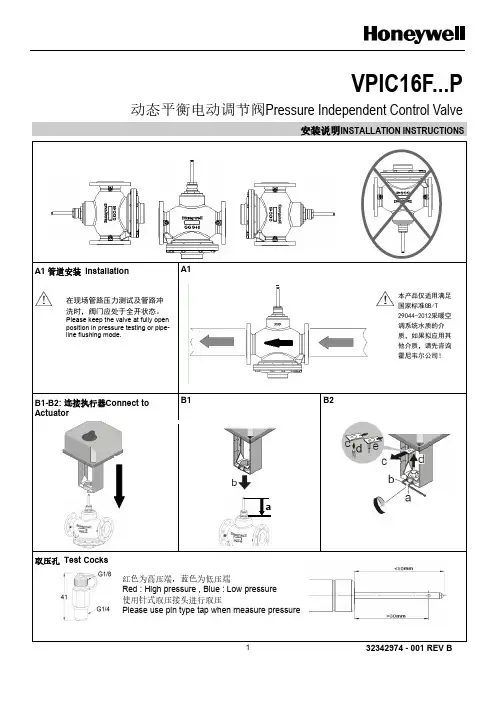

动态平衡电动调节阀（自动平衡电动两通阀）1.动态平衡电动调节阀必须是在一个阀体上实现动态平衡，全行程比例调节控制功能，。
不接受用两个阀联合拼接的方式。
2.必须是压力无关型的动态流量控制阀，系统阻力值符合设计，不得额外增加阀门，影响水系统的阻力平衡。
3.阀门应具有两种功能，并保证两种功能同步执行：可接受电压或电流信号，调节阀门开度，进行阀门流量的调节；动态地保持阀门水流量的功能，即驱动器无动作阀门开度不变时，系统中压差波动对通过阀门的流量不产生影响。
每一开度均对应某一固定流量值，开度不同，对应的流量值不同，通过调节开度实现调节流量并保持水系统的平衡。
4.系统安装此阀后无需其他平衡手段即可实现空调水系统静态水力平衡及动态水力平衡。
5.在工作压差范围内，因负荷变化而需调整阀门开度时，应保证阀门在任意开度的流量值均不受系统压差波动的影响，且开度不变时其流量值保持恒定，误差值在±5%以内。
6.阀胆：可调校流量式，阀胆应具有弹簧恒压机构及导压通道，以保证阀体流量调节机构处于恒压状态。
7.阀门必须可以完全关断，不得有内漏。
8.阀门压差控制范围35-450Kpa。
9.为延长阀门使用寿命，动态平衡装置须采用全金属结构，不得采用橡胶膜片结构。
10.为减少施工以及运行维护的工作量和降低损坏风险，所有型号阀门动态平衡装置必须为内置，以减小阀门尺寸、重量和抗碰撞能力。
11.DN40及以下阀体材料为黄铜，内部组件为不锈钢（SS304）或黄铜，可承压不应低于1.6MPa，螺纹连接；DN50及以上阀体材料为球墨铸铁（不低于QT450），内部组件为不锈钢（SS304）或黄铜，可承压不应低于1.6MPa,法兰连接。
12.0型圈材质：EPDM。
13.介质温度：-20〜120°C。
14.环境温度：-10〜40°C; 90%RH不结露。
15.防护等级：不低于IP54。
16.为了便于施工安装，阀门尺寸和重量应尽量小。
动态平衡电动调节阀说明书本系列产品集动态平衡与调节功能于一体，根据流量需求调整好阀门开度后，无论系统压差如何波动，只要在阀门的工作范围内阀芯即可自动调整可变流道开度，保持流量恒定不变。
该阀门采用新颖独特的刚性结构，彻底克服了老旧膜片式阀门的寿命短、调节范围小等缺点。
精确校准的阀芯可确保恒定在±5％的偏差范围内。
产品功能及原理⚫通过动态平衡功能动态平衡系统的阻力，保证设备输送介质流量在一定压差范围内不受系统压力波动影响，保持恒定。
⚫根据设备的输入信号，执行器改变阀门开度，实现阀的调节和开关功能。
产品型号及技术参数注：表中数据实验条件：介质为水，温度为25-30℃。
实际压差范围会因现场工况不同而有所变化。
DN20~DN25 DN32~DN40 DN50~DN150 DN200DN20~DN25 DN32~DN40DN50~DN150 DN200安装注意事项1．注意驱动器参数，根据形式、工作电压等要求进行选择。
2．产品出厂前已经进行整机测试，应尽量避免现场拆卸及损坏执行器。
3．预留空间以方便维护调试。
4．安装时应注意保证介质方向与阀体上箭头所指方向一致。
执行器技术参数T47调节型常闭电热执行器适配阀门口径：DN20~DN25电源电压：AC/DC 24V控制电压：0~10V自耗功率：2.5W / 3W阀门动作时间：开启时间：~4.5min关闭时间：~5min工作环境温度：-5℃~50℃HLJ-AP08B-1110 电动执行器适配阀门口径：DN32~DN40电源电压：AC24V控制信号：DC0(2)～10V; 0(4)～20mA反馈信号：DC0~10V额定力值：200N行程Max：8mm阀门开关速度：0.1mm/s环境温度：2～55℃储存温度：-20～65℃最大相对湿度：< 90%且不结露工作状态：RA状态，0信号时驱动器顶杆下行阀关闭接线图执行器装配说明（示意图）调试说明及拨码设置学习状态：通电后，按所需功能正确设定JP1拨码开关（见下表）。
动态平衡调节阀原理一、引言动态平衡调节阀是一种常用的流体控制装置，广泛应用于工业生产中的流体调节过程中。
它具有调节精度高、响应速度快等优点，被广泛用于各种工业领域。
本文将介绍动态平衡调节阀的原理及其工作过程。
二、动态平衡调节阀的原理动态平衡调节阀通过调整阀门的开度，改变流体通过阀门的流量，从而实现对流体的调节控制。
其核心原理在于利用动态平衡调节机构对流体进行准确的控制，使流量保持在设定值范围内。
三、动态平衡调节阀的结构动态平衡调节阀主要由阀体、阀门、执行机构和传感器等组成。
阀体是阀门的外壳，用于固定阀门和与管道连接。
阀门是调节阀的核心部件，通过阀门的开度来调节流体的流量。
执行机构是控制阀门开度的装置，一般采用电动、气动或液动方式。
传感器用于检测流体的压力、温度等参数，反馈给控制系统，实现对阀门的精确控制。
四、动态平衡调节阀的工作过程1. 初始状态下，阀门处于关闭状态，流体无法通过阀门进入管道。
2. 当控制系统接收到调节信号时，执行机构开始工作，驱动阀门打开。
3. 阀门逐渐打开，流体开始通过阀门进入管道。
4. 传感器检测到流体的压力、温度等参数，并将反馈信号发送给控制系统。
5. 控制系统根据传感器的反馈信号，对执行机构进行调节，使阀门的开度逐渐接近设定值。
6. 当阀门的开度达到设定值时，控制系统停止调节，执行机构停止工作，阀门保持在稳定的开度位置。
7. 当控制系统接收到新的调节信号时，会根据需要调整阀门的开度，重复上述步骤。
五、动态平衡调节阀的应用动态平衡调节阀广泛应用于工业生产中的流体调节过程中。
例如，在化工工艺中，动态平衡调节阀可以根据流体的需要，精确调节流量，实现对反应过程的控制。
在石油化工行业中，动态平衡调节阀可用于控制流体的压力、温度等参数，确保生产过程的稳定性。
此外，动态平衡调节阀还广泛应用于供水、供气系统中，用于控制水流、气流的流量，保证供应的稳定性和安全性。
六、总结动态平衡调节阀是一种常用的流体控制装置，通过调节阀门的开度，实现对流体的精确调节。
动态平衡电动调节阀1. 简介动态平衡电动调节阀是一种控制流量的装置，能够自动根据管道流体的流量变化，实现动态平衡和稳定的调节控制。
它通过控制电动执行器的开度来调节阀门的流量，使系统中各部分流量达到设计要求，从而保证系统的正常运行。
2. 原理动态平衡电动调节阀通过调节流通截面积，调节管道中的流量。
它的基本结构由电动执行器、阀体、阀座和活塞组成。
当电动执行器接收到指令信号后，调节机构便会随之动作，开度大小会随之变化。
阀门的流量随着电动执行器的开度而变化，保持与开度成比例的关系。
当管道内的流量发生变化时，动态平衡电动调节阀通过回控系统调整执行器的开度，以达到稳态动态平衡的控制目的。
3. 优点相对于传统的手动或气动调节阀，动态平衡电动调节阀具有如下优点：•高度智能化：能够根据流体流量变化自动调节，减少了手动操作的繁琐和不稳定性。
•节能减排：能够实现流量按需控制，避免管道内的流量过大或过小，从而达到节能减排的效果。
•精度高：能够实现高精度的流量控制，满足系统对流量控制的要求。
•可远程控制：能够进行遥控和遥信，方便在线监测和检修。
4. 应用领域动态平衡电动调节阀适用于以下领域：•HVAC系统：在中央空调通风系统、烟气排放系统等场合中，能够自动控制阀门的流量。
•工业生产：在工业生产中，流量控制是很重要的，因此动态平衡电动调节阀应用广泛。
•环保工程：在环保工程中，需要对管道中的流体进行控制，使其符合相应的排放标准。
5. 总结动态平衡电动调节阀具有高智能、能源节省和精度高等特点，应用范围广泛。
它在工业生产、环保工程、HVAC系统等领域中都有很好的应用效果，未来还将有更广泛的发展前景。
动态平衡调节阀
线性比例式电动执行器 DN 15 (3/8” e 1/2”), DN 20 (3/4” e 1”)
145014 型
电源24 V (ac/dc)
ISO 9001 No. 0003
意大利卡莱菲
功能
动态平衡电动调节阀（ＰＩＣＶ）
１４５型
动态平衡电动调节阀由动态流量平衡阀和电动调节阀组成。
它能够在系统压差变化的情况下自动调节及维持预设定的流量。
流量调节分为两种方式：- 动态平衡设置的最高流量值。
- 根据系统所需要的冷热负荷，由比例式执行器(0-10 V)或开/关型电动执行器来调节流量。
动态平衡电动调节阀带有上/下游压差检测口，便于核实工作压差。
它适合于在供暖/空调系统上使用。
产品范围
技术特征
材质
145 型
１４５０１４型执行器的特征
线性比例式电动执行器
电源： 24 V (ac/dc)功率： 2.5 VA (ac) 1.5 W (dc)启动信号： 0 ~10 V 保护级别： IP 43室内温度范围： 0~50°C 电源线长度： 1.5 m 接口口径： M 30 p,1.5
尺寸图
UNI EN 10088-3 (AISI 303)不锈钢
PTFE EPDM EPDM
UNI EN 10270-3 (AISI 302)不锈钢
PA6G30非石棉纤维PA6G30
PA6
水、乙二醇溶液
50%16 bar 5 bar -20 ~ 120℃25 ~ 400 kPa 0.08 ~ 0.4 m 3/h 0.08 ~ 0.8 m 3/h 0.12 ~ 1.2 m 3/h
±15%20%
3/8”, 1/2” , 3/4”, 1” M
UNI EN 10226-1 (ISO 7/1)活接套筒
3/4” M (ISO 228-1) Euroconus
外螺30 p. 1.51/4” F (ISO 228-1)带封盖
阀体：阀芯：
阀杆及活塞：活塞密封：活塞：
压差调节器膜片：弹簧：密封：垫圈：
预调节显示器：手柄：
特征
介质：
乙二醇最大比例：最大工作压力：
带145014型或656型执行器最大压差值：温度范围：压差工作范围：流量调节范围：
精确度：
带656型执行器最大流量缩减：
接口口径
-主管：-145014型及656型执行器连接口径：
-压差检测口：
工作原理
A
b)Δp
G 10
G (m 3/h)
动态平衡电动调节阀(PICV)其控制流量方式为：
- 根据其所控制的环路/末端的冷/热负荷自动调节流量大小；- 在系统压差变化的状态下保持流量稳定。
其工作原理如下图所示：
图例：
P1 = 上游压力P2 = 中间压力P3 = 下游压力
(p1-p3) = 整个阀门的压差∆P
流量调节器(B)通过改变阀门的通径来控制流量G。
改变水流的通径即改变阀门(B)的Kv值，它维持以下流量的恒定：工作范围为保证流量独立于压差变化之外始终恒定，需要保证整个阀门的压差值（p1-p3）在最低压差值（见流量调节表）与最大压差值400 kPa的范围之内。
8
9
截止
阀门上部防护盖的手柄可关断水流。
测压口
阀门上/下游带速接式压力检测口(8)(100000型)，在系统无压常温状态下安装。
系统正常运行时，使用130型流量及压差电子检测仪表（9）能测量阀门的压差值。
通过核实此数值是否在压差范围即能发现阀门的实际流量是否准确。
与电动执行器配套
此阀门适合与145014型线性比例式电动执行器配套使用。
执行器通过接收到的调节器信号，能够根据系统的冷热负荷模拟调节流量。
除了线性比例式执行器以外，还能使用656型开/关式热电执行器来实现初级的控制。
多方位安装
如不安装电动执行器，调节阀可任意方向安装。
如果配套了电动执行器，调节阀不能倒装。
Δp
最低压差值
压差Δp (kPa)
25 kPa
30 kPa 400 kPa Gmax 10Gmax 8Gmax 6
Gmax 最大流量值x 调节刻度1086
Gmax 1
1
流量G (m 3
/h)10
11
12
1012
10
13
14
15
4
调节环有10个刻度，每一个刻
度对应最大流量的1/10。
显示器(11)标注了流量范围。
参考‘流量调节表’，旋转到所需要的设计流量位置。
阀体上的红色切口(12)表示设定的流量刻度。
调节环（10）的旋转改变了阀体内部活塞（13）的通径。
因此，调节环的每个刻度实际对应了每个相对于最大流量的比例流量。
调节步骤
最大流量调节
拧开防护盖，在调节环(10)上用扳手调节最大流量值。
用电动执行器和调节器来自动调节流量
设定好最大流量值后，把145014型执行器（14）（0-10V）安装在阀门上。
在外部调节器的指令下，电动执行器能够根据系统所需冷热负荷，自动调节预设定的最大流量值（例如：Gmax8）。
它能从高到低比例地调节此流量值。
执行器推动阀杆（4）上下运动改变内部活塞（15）的水流通径。
电动执行器能够在预设定的最大流量值到零流量值（完全关断）之间自动调节。
阀门的调节特点
阀门活塞水流通径的增减直接反映为阀门Kv值的增减。
此线性特征有以下优点：
流量完全按热负荷的需求成比例调节；
它与空调系统普遍使用的0 - 10V比例积分控制方式相符。
配件
编号
100000
130
65631265631423024
6563
6562
656212656214230
24
带辅助控制带辅助控制带辅助控制
带辅助控制
最低压差值的要求
水泵选型时需要将最不利环路的固定压损与阀门的最低工作压差值相加。
以上流量调节表列明了不同型号阀门的最低工作压差值。
（水泵扬程 = 系统压差值 + 最低压差值）。
带压差检测连接软管
蓝牙数据传输，可使用智能手机或平板电脑进行调试。
检测范围：0 ~ 1000 kPa 最大静压：1000 kPa 电池供电，
130006 带远程控制单元
130005 无远程控制单元，Android ® 系统连接
样本 ０１０４１
样本 ０１１９８
样本 ０１１４２
热电执行器
带开启指示快接式，卡箍常闭型
电源：230 V(ac)或24 V(ac/dc)功率：3 W
启动电流：≤ 1 A 环境温度：0 ~ 50℃保护级别：IP 54电源线长度：80 cm
热电执行器
带位置显示和手动开关功能常闭型
电源：230 V(ac)或24 V(ac/dc)功率：3 W
启动电流：≤ 1 A 环境温度：0 ~ 50℃保护级别：IP 40电源线长度：80 cm
编号 电压(V)
656302 230
656304 24编号 电压(V)
656202 230
656204 24
测压／测温速接口
黄铜阀体EPDM密封耐压：30 bar 耐温：-5 ~ 130℃接口口径：1/4”M
动态平衡电动调节阀（PICV）。
通径DN 15，20。
接口口径3/8"到1"，外螺活接(ISO 7/1)；3/4"外螺(ISO 228-1)。
带盖子的测压口1/4"内螺(ISO 228-1)。
145014型及656型电动执行器接口外螺30 p,1.5。
阀体和阀芯为防脱锌铜合金。
阀杆、活塞和弹簧为不锈钢。
压差调节器的膜片、活塞和密封为EPDM。
垫圈为非石棉纤维。
预调节显示器为PA6G30。
手柄为PA6。
介质：水、乙二醇溶液；乙二醇最大比例30%。
最大工作压力16 bar。
带145014型或656型执行器时阀门最大压差为5 bar。
工作温度范围-20~120℃。
压差范围25~400 kPa。
精确度±15%。
配套656型热电执行器最大流量缩减20%。
流量调节范围0.08~0.4 m 3/h (0.08~0.8 m 3/h及0.12~1.2 m 3/h)。
线性比例式电动执行器，适用于145型调节阀。
执行器为线性比例式。
电源 24 V(ac/dc)。
功率2.5 VA(ac), 1.5 W (dc)。
启动信号 0~10 V。
保护级别 IP 43。
室内温度范围0~50℃。
接口外螺30 p,1.5。
电源线长度1.5 m。
性能概述
１４５ 型
１４５０１４ 型。
