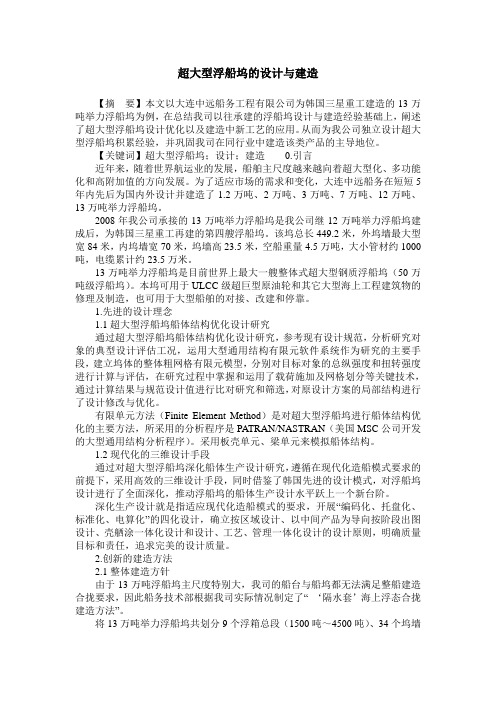

超大型浮船坞的设计与建造【摘要】本文以大连中远船务工程有限公司为韩国三星重工建造的13万吨举力浮船坞为例，在总结我司以往承建的浮船坞设计与建造经验基础上，阐述了超大型浮船坞设计优化以及建造中新工艺的应用。

从而为我公司独立设计超大型浮船坞积累经验，并巩固我司在同行业中建造该类产品的主导地位。

【关键词】超大型浮船坞；设计；建造0.引言近年来，随着世界航运业的发展，船舶主尺度越来越向着超大型化、多功能化和高附加值的方向发展。

为了适应市场的需求和变化，大连中远船务在短短5年内先后为国内外设计并建造了1.2万吨、2万吨、3万吨、7万吨、12万吨、13万吨举力浮船坞。

2008年我公司承接的13万吨举力浮船坞是我公司继12万吨举力浮船坞建成后，为韩国三星重工再建的第四艘浮船坞。

该坞总长449.2米，外坞墙最大型宽84米，内坞墙宽70米，坞墙高23.5米，空船重量4.5万吨，大小管材约1000吨，电缆累计约23.5万米。

13万吨举力浮船坞是目前世界上最大一艘整体式超大型钢质浮船坞（50万吨级浮船坞）。

本坞可用于ULCC级超巨型原油轮和其它大型海上工程建筑物的修理及制造，也可用于大型船舶的对接、改建和停靠。

1.先进的设计理念1.1超大型浮船坞船体结构优化设计研究通过超大型浮船坞船体结构优化设计研究，参考现有设计规范，分析研究对象的典型设计评估工况，运用大型通用结构有限元软件系统作为研究的主要手段，建立坞体的整体粗网格有限元模型，分别对目标对象的总纵强度和扭转强度进行计算与评估，在研究过程中掌握和运用了载荷施加及网格划分等关键技术，通过计算结果与规范设计值进行比对研究和筛选，对原设计方案的局部结构进行了设计修改与优化。

有限单元方法（Finite Element Method）是对超大型浮船坞进行船体结构优化的主要方法，所采用的分析程序是PATRAN/NASTRAN（美国MSC公司开发的大型通用结构分析程序）。

采用板壳单元、梁单元来模拟船体结构。
