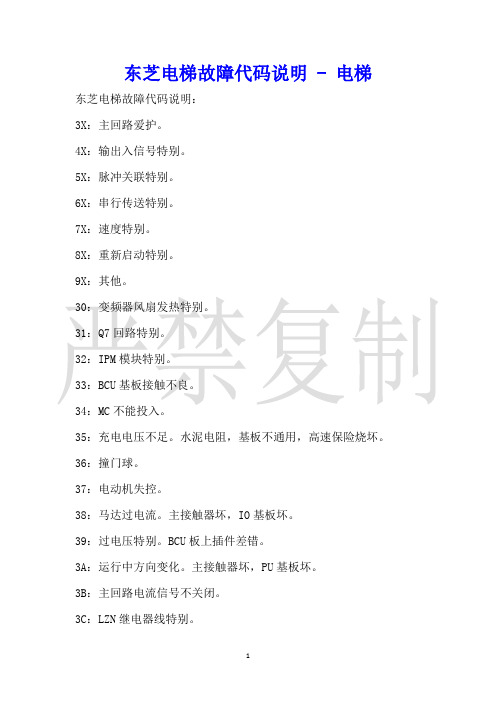

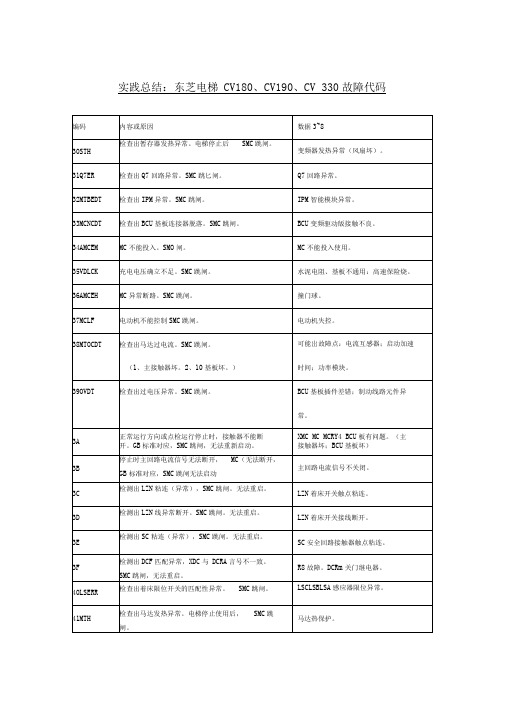

东芝电梯故障代码说明 - 电梯东芝电梯故障代码说明：3X：主回路爱护。
4X：输出入信号特别。
5X：脉冲关联特别。
6X：串行传送特别。
7X：速度特别。
8X：重新启动特别。
9X：其他。
30：变频器风扇发热特别。
31：Q7回路特别。
32：IPM模块特别。
33：BCU基板接触不良。
34：MC不能投入。
35：充电电压不足。
水泥电阻，基板不通用，高速保险烧坏。
36：撞门球。
37：电动机失控。
38：马达过电流。
主接触器坏，IO基板坏。
39：过电压特别。
BCU板上插件差错。
3A：运行中方向变化。
主接触器坏，PU基板坏。
3B：主回路电流信号不关闭。
3C：LZN继电器线特别。
3D：同上。
3E：SC触点熔着检出。
3F：DCR特别。
XDC和DCRA40：感应器，限位特别。
41：马达宠爱护特别。
42：厅门特别。
43：限位开关特别。
44：抱闸接触器特别。
45：抱闸回路特别。
BKC和NC上的电阻坏。
46：DT-DC匹配特别。
47：XDC-DCR匹配特别。
48:18DS坏。
49：着床开关信号，上下限位信号同时关闭。
4A：门机信号返回特别。
4B：无4C：RLR触点熔着。
4D：RLR断线。
4E：平安回路断电器触点熔着。
4F：无50：感应器特别。
51：脉冲补偿特别。
52：减速53：减速开关特别。
54：55,56,57,58,59无。
60：61,62,63,64,65外呼和COP特别。
70：钢丝打滑。
71：启动特别。
IO基板坏。
72：着床特别。
IO基板坏。
73：减速特别。
74：速度特别。
75：曳引机失速。
抱闸开关特别.76：减速（调试）77：直流大电流检出。
78：79：PG断线。
7A：钢丝绳伸长。
7B：Z脉冲位置矫正。
7C：测压元件信号特别。
80：SM跳闸后，尽管经过了肯定时间（NFLTDAT）不能达到平层位置。
依据SMSI，作为故障。
81：SM跳闸后，3次重启动后无法达到平层位置。
82：一小时内发生了俩次SM跳闸。
83：SCC断开，CC断开或XNVT断开的状态连续了25秒。
东芝电梯主板操作和机房操作维修说明展开全文电梯保险推荐安装工、维修工意外险774/年，最高赔付120万伤残+6万医疗+80元/天住院津贴。
电梯设备险最低58元/梯/年，最高赔付200万。
联系人：叶经理电话：181****0125（微信同号）东芝电梯主板操作说明将控制柜操作板上8号扭子开关朝上，此时为机房检修状态。
(8号扭子开关朝下为正常状态)再将主板上5号扭子开关(S9)朝上或朝下按住不放，电梯将以检修速度向上或向下运行。
三、故障清除操作：显示器上显示EE表示有故障记录，保养时需要清除，否则将出现故障记录过多而保护死机。
此时将主电源关闭，按住主板上4号键不放再送电，一般情况下可复位，若不能复位就要作故障清除，方法如下：按主板上1号键2下显示00;按主板上2号键n下使显示器显示0E;按主板上3号键1下显示E0;按主板上2号键1下使显示器显示E1;按主板上3号键1下，再按2号键1下显示E0;按主板上2号键2下使显示器显示E2;按主板上3号键1下显示0E;按主板上4号键强制返回，故障清除操作结束。
注：操作板上9号键是故障记录开关，正常时开关朝上，否则故障记录很快将出现保护死机。
四、短接安全回路操作：当显示FD时表示安全回路断开，此时安全继电器CC断开、操作板上面的那个指示灯熄灭，首先检查安全回路供电保险管1F1(控制柜后面下排左起第6个)是否熔断;检修需要短接时，请用下列方法：操作板上A2—A7短接：轿顶急停开关、轿内急停开关、安全钳开关;操作板上A7—A10短接：上下极限开关、缓冲器开关、涨紧开关;操作板上A10—A11短接：限速器开关;五、短接门锁回路操作：当操作板上下面的一个指示灯熄灭，表示门锁回路断开，检修时需要短接请用下面方法操作：操作板上A11—HDC短接：厅门门联锁;操作板上HDC—NC短接：轿门门联锁;操作板上3号—4号短接：厅、轿门门联锁全短接。
(3号、4号千万不能与7号短接否则将烧坏二至三块电脑板)六、控制柜内左接线排名称：最上面是旋转编码器接线;B1、B2是抱闸线圈接线;最下面是内选、外选接线。
东芝电梯故障案例分析第一例：CV60电梯现象：电梯检修运行一切正常，电梯恢复正常状态后，运行到平层开门，PUS板显示FD,EE,楼层。
电梯保护停止运行。
检查：调阅PUS板故障显示LU,LD,或LS1有故障；通过PUL板查状态显示LS1,LS2正常，LU,LD信号没有输入PUL板，在查LU,LD开关输入、输出电压正常。
CNK2的9、10角电缆也没断，再查发现CNU-I/O板有水腐蚀痕迹，怀疑I/O板损坏。
结果：更换I/O板后，电梯恢复正常。
总结：为什么CNU-I/O被水腐蚀，经检查发现机房防水不好，正好水滴到控制柜后面，因为维修人员没有把控制柜后门关上，水就溅到控制柜内，把I/O板腐蚀了。
第二例：CV60电梯现象：正常状态下FD保护，检修状态下电梯运行速度特慢。
检查：把旋转编码器电缆取下，电梯检修运行速度没有变化，怀疑旋编损坏，更换后，电梯故障现象依旧。
进一步检查旋转编码器电缆也没有断，再检查发现ADCPD板子上CN2插子没有卡住，插子没有完全接触好。
结果：把CN2插子重新插紧，电梯恢复正常。
第三例：CV150电梯现象：运行到平层时，停车感觉有抖动，不平稳。
运行中也有抖动。
处理：重新作一遍井道自学习。
结果：电梯正常，停车，运行舒适感很好。
4.一台CV180快慢车都不走，一启动就死机，调故障显示过电压异常保护。
检查发现R-DC2损坏。
更换后电梯恢复正常。
5.一台CV160不定时，不定层的天天出现一次死机。
调故障显示Q7回路异常。
经检查发现C-DC1性能不良。
更换C-DC1,C-DC2后电梯恢复正常。
6.最新东芝电梯常见故障，ELCOSMO-V2（后対重）34#,35#.抱闸小开关有问题。
3A#故障SC或AMC1,AMC2继电器有问题，类似适用东芝CV-190.300,320,330等7.cv330在运行中停梯，CC跳脱，检修运行也一样，故障代码44,为制动器异常开放检出，这个故障大部分不是制动器的问题，因为检测制动器的小开关本体如果调整不当，就会误报故障。
东芝电梯部分故障解决方法第一例：CV60 电梯现象：电梯检修运行一切正常，电梯恢复正常状态后，运行到平层开门，PUS 板显示FD，EE，楼层。
电梯保护停止运行。
检查：调阅PUS 板故障显示LU，LD，或LS1 有故障；通过PUL 板查状态显示LS1，LS2 正常，LU，LD 信号没有输入PUL 板，在查LU，LD 开关输入、输出电压正常。
CNK2 的9、10 角电缆也没断，再查发现CNU-I/O 板有水腐蚀痕迹，怀疑I/O 板损坏。
结果：更换I/O 板后，电梯恢复正常。
总结：为什么CNU-I/O 被水腐蚀，经检查发现机房防水不好，正好水滴到控制柜后面，因为维修人员没有把控制柜后门关上，水就溅到控制柜内，把I/O 板腐蚀了。
第二例：CV60 电梯现象：正常状态下FD 保护，检修状态下电梯运行速度特慢。
检查：把旋转编码器电缆取下，电梯检修运行速度没有变化，怀疑旋编损坏，更换后，电梯故障现象依旧。
进一步检查旋转编码器电缆也没有断，再检查发现ADCPD 板子上CN2 插子没有卡住，插子没有完全接触好。
结果：把CN2 插子重新插紧，电梯恢复正常。
第三例：CV150 电梯现象：运行到平层时，停车感觉有抖动，不平稳。
运行中也有抖动。
处理：重新作一遍井道自学习。
结果：电梯正常，停车，运行舒适感很好。
4.一台CV180 快慢车都不走，一启动就死机，调故障显示过电压异常保护。
检查发现R-DC2损坏。
更换后电梯恢复正常。
5.一台CV160 不定时，不定层的天天出现一次死机。
调故障显示Q7 回路异常。
经检查发现C-DC1 性能不良。
更换C-DC1，C-DC2 后电梯恢复正常。
6.最新东芝电梯常见故障，ELCOSMO-V2（后対重）34#，35#。
抱闸小开关有问题。
3A#故障SC 或AMC1,AMC2 继电器有问题，类似适用东芝CV-190.300,320,330 等。
7.cv330 在运行中停梯,CC 跳脱,检修运行也一样,故障代码44,为制动器异常开放检出,这个故障大部分不是制动器的问题,因为检测制动器的小开关本体如果调整不当,就会误报故障.一般发现44 故障,先调整检测小开关本体.8一.CV190 电梯报35 故障，启动就死机，经检查高速保险坏二.CV190 电梯报32 故障，现象一：电梯检修速度很慢，走快车就会马上急停，经检查编码器无电源，IO 板坏。
3100用户投诉电梯停止不能运行,外呼不起作用,楼层显示正常, 不开门.用TT检查TCB故障记录0100、0105，OVF20故障记录CHK DBD SIG，查SW1、2继电器，发现SW1继电器辅助触点接触不良，更换后正常。
T60电梯用户投诉在平层位置反复开关门，需要关门几次后才能运行，大部分时间正常。
检查MIB板和变频器无故障记录。
在机房观察等待故障出现。
发现在故障出现时U、D继电器吸合后马上断开，用万用表检查U、D继电器A1端电压，发现在故障时无电压，结合故障无故障登记，怀疑故障应在安全检测点后，逐个检查轿门、厅门接点正常，暂时未检查出故障点，又观察运行，发现在LB继电器吸下后U、D继电器就会断开，查图纸，LB继电器对U、D继电器基本没影响。
后用手顶住LB继电器使之由人为控制，发现故障不在出现。
怀疑是LB继电器触点故障，将控制柜内主要的继电器触点检查了下，发现SDP继电器13-14触点接触电阻有50-200欧姆，将触点清洁后故障频率明显降低，将其更换后故障排除。
T2000VF用户投诉电梯关人，到达后放人，到机房开检修电梯不动，TT检查MC故障记录2703，DB故障记录D CURRENT FDBK，检查UDX继电器触点接触正常，检查控制柜电机输出桩头发现W相桩头已烧焦，更换该桩头后正常。
T2000VF用户投诉电梯运行一抖一抖很恐怖。
用TT检查MC故障记录2703，DB故障记录INVERTER OCT，检查UDX继电器触点正常，控制柜电机接线桩头正常，电机线圈电阻正常，暂无法查出故障，后考虑如果抱闸在正常情况下不能放开、PVT不正常也会引起故障，检查抱闸正常，PVT检查发现插头焊线有一松动，焊好后修复故障。
300VF用户投诉电梯运行一停一停，跑一层要停5、6次。
到机房发现故障时主机有很大的运行噪音，象是机械磨檫的声音，拉电溜车检查主机机械运行正常，判断是电气故障。
用TT检查MC故障记录2703，DB故障记录D CURRENT FDBK、INVERTER OCT，更换PVT后正常T60用户投诉运行一停一停，关人。
东芝CV60电梯符号说明更新日期：2019-10-17 11:09:39 点击：1 东芝CV60电梯符号说明RV 过电压抑制器R 电阻C 电容AC-1 噪声滤波电感ACT 时间继电器AMC1 主接触器AMC2 预备充电接触器AMCRY 固态继电器AVR +5V稳压电源AVR1 -5V稳压电源AVR2 +15V稳压电源AVR3 -15V稳压电源BAT1 RAM电池BAT2 脉冲电源电池BAT3 脉冲电源电池B11C 电解电容BDR 制动器检测继电器BKD 制动器保护继电器BFS 油压缓冲器开关BKDRV 过电压抑制器1BK 强迫制动继电器2BK 制动继电器1BKX 制动继电器B11R 电阻B1R-1 制动电阻B1R-2 制动电阻B2R-1 制动电阻B2R-2 制动电阻B2R-3 制动电阻B3R 电阻BRF 二极管(电磁制动整流器) BZS 蜂鸣器开关C 点动按钮C1A~C7A 电解电容C1B~C70B 电解电容CC 控制回路接触器CC1 控制接触器CCX 安全继电器CCY 安全继电器CBZ 轿顶蜂鸣器C-DC 滤波电容CGS 轿顶到站钟开关CHAG() 电源装置ATTS 司机方式开关CL 关门继电器1COM 轿顶插座3COM 控制柜插座4COM 插座5COM 操纵盘插座6COM 底抗电源插座7COM 插座COUNT 电磁计数器CS-DC 电流互感器CS-U 电流互感器D 下方向开关D1~D8 二极管D9~D11 二极管DBDR 二极管DBC 再开门电容D51C-1 电容D51C-2 电容DCR 关门检测继电器DCC 门回路继电器D57R-1 门电阻DLS 轿门触板开关DMA 门电机转子DMF 门电机励磁绕组DOS 门开放开关D11R 再开门电阻D12R 再开门电阻D13R 再开门电阻D52R-1 门电阻D52R-2 门电阻D52R-3 门电阻D54R-2 门电阻D56R-1 门电阻D56R-2 门电阻D57R-1 门电阻D57R-2 门电阻D51RF 二极管11DS 开门加速开关12DS 开门减速开关13DS 开门减速开关14DS 开门减速开关15DS 关门减速开关16DS 关门加速开关17DS 关门减速开关18DS 开门到位开关19DS 开门加速开关20DS 关门凸轮开关21DS 开门减速开关22DS 关门凸轮开关23DS 关门到位开关25\26DS 感应式或超声波式门安全装置FAN 轿厢风扇DT 门控制继电器DTRV 过电压抑制器DZR 门区检测继电器DZRRV 过电压抑制器ED1~EDZ 安全出口开关EDX 地震管制保持继电器EDKRV 过电压抑制器EDKRV1 过电压抑制器EFLS 各停开关ELP 停电灯EMS 急停开关ERS 地震复位继电器ERSRV 过电压抑制器FAN1 功率晶体管组风扇FAN2 功率晶体管组风扇FANR 风扇控制开关FANRRV 过电压抑制器FANS 风扇控制开关FD 故障检测继电器FDRV 过电压抑制器FDS 故障检测分离开关FIMS 消防开关FIRS 火灾管制开关FL() 轿厢照明灯FLC 噪声滤波电容FLR() 噪声滤小电阻FLT 滤波器FLT1 电源滤波器GLS 轿门联锁开关()GON 厅门到站钟GRS 张紧装置HSF1~HSF3 快速熔断器INSS 轿顶检修专用开关IM 感应电动机INDS 专用开关INPS 控制柜检修开关INSC 轿内检修开关()K 轿厢召唤开关1KS 底坑安全开关2KS 轿顶停止开关()KS 安全出口开尖(紧急出口闸刀) LBK 制动器控制继电器LBKRV 过电压抑制器LNRX 停电平层指示继电器LNRXRV 过电压抑制器LPIR 照明控制继电器LPIRRV 过电压抑制器LPS 灯开关LRFR 线性形成器2LS 上极限开关4LS 上限位开关6LS 上端站强迫停止开关8LS 上端站强迫减速开关7LS 下端站强迫减速开关5LS 下端站(终端层)强迫停止开关3LS 下限位开关1LS 下极限开关11LS 平层开关12LS 平层开关13LS 钢丝绳伸长补偿开关14LS 钢丝绳伸长补偿开关15LS 门区检测18LS 门区检测19LS 钢丝绳打滑检测开关21LS (20+?)LS 厅门联锁天关MEMS 控制柜急停开关MB 电磁制动器(曳引机抱闸)MD 电机温度检测MLS 安全窗开关MT-BP 光电管安全装置MT-B2R 光电管安全装置MTH 电机热保护开关NRX NRX1\NRX2电压检测继电器NRXRV NRX1RV\NRX2RV过电压抑制器NVR 电压检测继电器NVX NVX1管制运转电压检测继电器OP 开门继电器PAKS 驻停开关PAS() 不停层开关PDC 关门按钮东芝CV60电梯符号说明更新日期：2019-10-17 11:09:39 点击：1 东芝CV60电梯符号说明RV 过电压抑制器R 电阻C 电容AC-1 噪声滤波电感ACT 时间继电器AMC1 主接触器AMC2 预备充电接触器AMCRY 固态继电器AVR +5V稳压电源AVR1 -5V稳压电源AVR2 +15V稳压电源AVR3 -15V稳压电源BAT1 RAM电池BAT2 脉冲电源电池BAT3 脉冲电源电池B11C 电解电容BDR 制动器检测继电器BKD 制动器保护继电器BFS 油压缓冲器开关BKDRV 过电压抑制器1BK 强迫制动继电器2BK 制动继电器1BKX 制动继电器B11R 电阻B1R-1 制动电阻B1R-2 制动电阻B2R-1 制动电阻B2R-2 制动电阻B2R-3 制动电阻B3R 电阻BRF 二极管(电磁制动整流器) BZS 蜂鸣器开关C 点动按钮C1A~C7A 电解电容C1B~C70B 电解电容CC 控制回路接触器CC1 控制接触器CCX 安全继电器CCY 安全继电器CBZ 轿顶蜂鸣器C-DC 滤波电容CGS 轿顶到站钟开关CHAG() 电源装置ATTS 司机方式开关CL 关门继电器1COM 轿顶插座3COM 控制柜插座4COM 插座5COM 操纵盘插座6COM 底抗电源插座7COM 插座COUNT 电磁计数器CS-DC 电流互感器CS-U 电流互感器D 下方向开关D1~D8 二极管D9~D11 二极管DBDR 二极管DBC 再开门电容D51C-1 电容D51C-2 电容DCR 关门检测继电器DCC 门回路继电器D57R-1 门电阻DLS 轿门触板开关DMA 门电机转子DMF 门电机励磁绕组DOS 门开放开关D11R 再开门电阻D12R 再开门电阻D13R 再开门电阻D52R-1 门电阻D52R-2 门电阻D52R-3 门电阻D54R-2 门电阻D56R-1 门电阻D56R-2 门电阻D57R-1 门电阻D57R-2 门电阻D51RF 二极管11DS 开门加速开关12DS 开门减速开关13DS 开门减速开关14DS 开门减速开关15DS 关门减速开关16DS 关门加速开关17DS 关门减速开关18DS 开门到位开关19DS 开门加速开关20DS 关门凸轮开关21DS 开门减速开关22DS 关门凸轮开关23DS 关门到位开关25\26DS 感应式或超声波式门安全装置FAN 轿厢风扇DT 门控制继电器DTRV 过电压抑制器DZR 门区检测继电器DZRRV 过电压抑制器ED1~EDZ 安全出口开关EDX 地震管制保持继电器EDKRV 过电压抑制器EDKRV1 过电压抑制器EFLS 各停开关ELP 停电灯EMS 急停开关ERS 地震复位继电器ERSRV 过电压抑制器FAN1 功率晶体管组风扇FAN2 功率晶体管组风扇FANR 风扇控制开关FANRRV 过电压抑制器FANS 风扇控制开关FD 故障检测继电器FDRV 过电压抑制器FDS 故障检测分离开关FIMS 消防开关FIRS 火灾管制开关FL() 轿厢照明灯FLC 噪声滤波电容FLR() 噪声滤小电阻FLT 滤波器FLT1 电源滤波器GLS 轿门联锁开关()GON 厅门到站钟GRS 张紧装置HSF1~HSF3 快速熔断器INSS 轿顶检修专用开关IM 感应电动机INDS 专用开关INPS 控制柜检修开关INSC 轿内检修开关()K 轿厢召唤开关1KS 底坑安全开关2KS 轿顶停止开关()KS 安全出口开尖(紧急出口闸刀) LBK 制动器控制继电器LBKRV 过电压抑制器LNRX 停电平层指示继电器LNRXRV 过电压抑制器LPIR 照明控制继电器LPIRRV 过电压抑制器LPS 灯开关LRFR 线性形成器2LS 上极限开关4LS 上限位开关6LS 上端站强迫停止开关8LS 上端站强迫减速开关7LS 下端站强迫减速开关5LS 下端站(终端层)强迫停止开关3LS 下限位开关1LS 下极限开关11LS 平层开关12LS 平层开关13LS 钢丝绳伸长补偿开关14LS 钢丝绳伸长补偿开关15LS 门区检测18LS 门区检测19LS 钢丝绳打滑检测开关21LS (20+?)LS 厅门联锁天关MEMS 控制柜急停开关MB 电磁制动器(曳引机抱闸)MD 电机温度检测MLS 安全窗开关MT-BP 光电管安全装置MT-B2R 光电管安全装置MTH 电机热保护开关NRX NRX1\NRX2电压检测继电器NRXRV NRX1RV\NRX2RV过电压抑制器NVR 电压检测继电器NVX NVX1管制运转电压检测继电器OP 开门继电器PAKS 驻停开关PAS() 不停层开关PDC 关门按钮PDO 开门按钮PBR 制动电阻PCS 启动控钮PDOR 轿顶开门按钮PDRS 滑轮PDX 开门开关PG 脉冲发生器PL 信号灯PLF 柱型保险PLP 底坑照明灯PLPS 底坑照明灯开关PPAS 直驶开关PRS 报警复位开关PSIG 对讲召唤按钮PUD 下下行开关Q1~Q7 功率晶体管21R 电阻R-CL1~3 限流电阻R-DC 放电电阻REC1~REC7 整流桥模块REH 就近停车结束标志REHRV 过电压抑制器REN 就近停车结束标志RENRV 过电压抑制器1RF1 整流桥模块1RF2 整流桥模块2RF1 整流桥模块2RF2 整流桥模块3RF 整流桥模块ROT 再开门延时继电器R-Q1~R-Q7 无感电阻RT1~RT7 碳膜电阻1RV\2RV\RVBDR\RV1BKX\RVCC\RVCC1\RVCCX\RVCL\RVDCC\RVDCR\RVOP 过电压抑制器1S 主回路电源开关2S 灯回路电源开关3S-1\3S-2 指示灯回路电源开关4S-1\4S-2 照明回路电源开关5S 控制回路电源电压7S 轿厢内插座控制开关8S 地震管制电源开关SA1\SA2 浪涌吸收器SCC 软控制继电器SCCRV 过电压抑制器SLS 限速器动作开关SLS1 对重限速器动作开关SMR 故障检测继电器SMRRV 过电压抑制器SOLS 安全钳开关STH 变频器热保护开关1T 控制回路变压器2T 指示灯回路变压器4T 位相控制回路变压器6T 差动变压器11T 照明回路继电器12T 变压器16T 基板供电变压器21T 简易观光电源变压器51T 主回路变压器TDO 开门指令继电器TDORV 过电压抑制器TDT 关门指令继电器TDTRV 过电压抑制器TLP 尾灯TWLS 负荷限位开关45%U 上方向开关USHASS 单元机架WBFS 对重油压缓冲哭开关WGRS 对重限速器张紧装置开关1WLS 负荷限位开关105%3WLS 负荷限位开关80%4WLS 负荷限位开关45%8WLS 负荷限位开关150kg YINT 检修PDO 开门按钮PBR 制动电阻PCS 启动控钮PDOR 轿顶开门按钮PDRS 滑轮PDX 开门开关PG 脉冲发生器PL 信号灯PLF 柱型保险PLP 底坑照明灯PLPS 底坑照明灯开关PPAS 直驶开关PRS 报警复位开关PSIG 对讲召唤按钮PUD 下下行开关Q1~Q7 功率晶体管21R 电阻R-CL1~3 限流电阻R-DC 放电电阻REC1~REC7 整流桥模块REH 就近停车结束标志REHRV 过电压抑制器REN 就近停车结束标志RENRV 过电压抑制器1RF1 整流桥模块1RF2 整流桥模块2RF1 整流桥模块2RF2 整流桥模块3RF 整流桥模块ROT 再开门延时继电器R-Q1~R-Q7 无感电阻RT1~RT7 碳膜电阻1RV\2RV\RVBDR\RV1BKX\RVCC\RVCC1\RVCCX\RVCL\RVDCC\RVDCR\RVOP过电压抑制器1S 主回路电源开关2S 灯回路电源开关3S-1\3S-2 指示灯回路电源开关4S-1\4S-2 照明回路电源开关5S 控制回路电源电压7S 轿厢内插座控制开关8S 地震管制电源开关SA1\SA2 浪涌吸收器SCC 软控制继电器SCCRV 过电压抑制器SLS 限速器动作开关SLS1 对重限速器动作开关SMR 故障检测继电器SMRRV 过电压抑制器SOLS 安全钳开关STH 变频器热保护开关1T 控制回路变压器2T 指示灯回路变压器4T 位相控制回路变压器6T 差动变压器11T 照明回路继电器12T 变压器16T 基板供电变压器21T 简易观光电源变压器51T 主回路变压器TDO 开门指令继电器TDORV 过电压抑制器TDT 关门指令继电器TDTRV 过电压抑制器TLP 尾灯TWLS 负荷限位开关45%U 上方向开关USHASS 单元机架WBFS 对重油压缓冲哭开关WGRS 对重限速器张紧装置开关1WLS 负荷限位开关105%3WLS 负荷限位开关80%4WLS 负荷限位开关45%8WLS 负荷限位开关150kgYINT 检修24:21)转载▼标签：杂谈东芝CV60在基板调故障的详细步骤电梯门户10月9日讯东芝CV60在基板调故障的详细步骤东芝CV60调故障如下：在PUS板操作1，RS6到02，RS1到2，RS2到7，RS3到0，RS4到0，STB3，RS6到1 STB4，RS1到0，RS2到0，RS3到0，RS4到7。

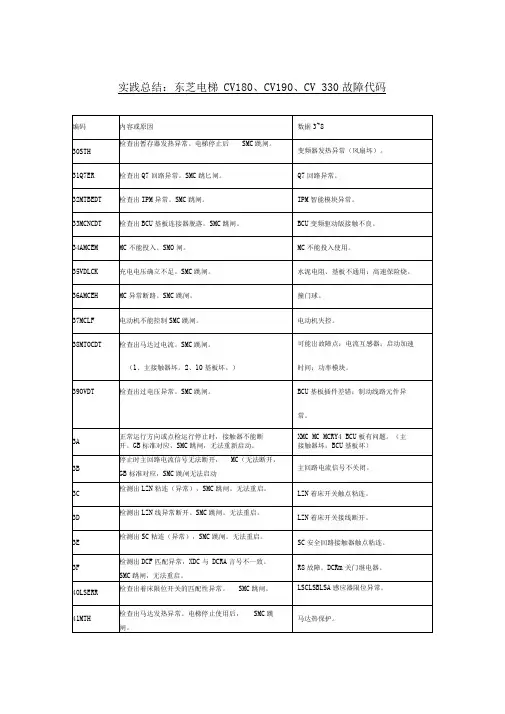

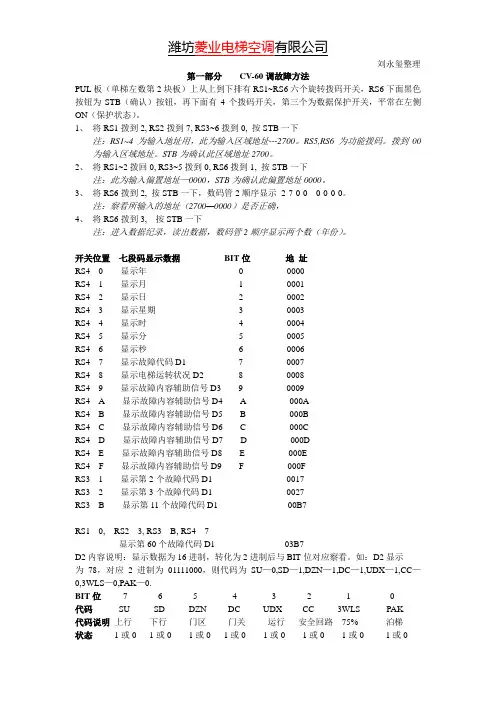

第一部分CV-60调故障方法PUL板（单梯左数第2块板）上从上到下排有RS1~RS6六个旋转拨码开关，RS6下面黑色按钮为STB（确认）按钮，再下面有4个拨码开关，第三个为数据保护开关，平常在左侧ON（保护状态）。
1、将RS1拨到2, RS2拨到7, RS3~6拨到0, 按STB一下注：RS1~4为输入地址用，此为输入区域地址---2700。
RS5,RS6为功能拨码。
拨到00为输入区域地址。
STB为确认此区域地址2700。
2、将RS1~2拨回0, RS3~5拨到0, RS6拨到1, 按STB一下注：此为输入偏置地址—0000，STB为确认此偏置地址0000。
3、将RS6拨到2, 按STB一下，数码管2顺序显示2-7-0-0---0-0-0-0。
注：察看所输入的地址（2700—0000）是否正确，4、将RS6拨到3, 按STB一下注：进入数据纪录，读出数据，数码管2顺序显示两个数（年份）。
开关位置七段码显示数据BIT位地址RS4---0 显示年0 0000RS4---1 显示月 1 0001RS4---2 显示日 2 0002RS4---3 显示星期 3 0003RS4---4 显示时 4 0004RS4---5 显示分 5 0005RS4---6 显示秒 6 0006RS4---7 显示故障代码D1 7 0007RS4---8 显示电梯运转状况D2 8 0008RS4---9 显示故障内容辅助信号D3 9 0009RS4---A 显示故障内容辅助信号D4 A 000ARS4---B 显示故障内容辅助信号D5 B 000BRS4---C 显示故障内容辅助信号D6 C 000CRS4---D 显示故障内容辅助信号D7 D 000DRS4---E 显示故障内容辅助信号D8 E 000ERS4---F 显示故障内容辅助信号D9 F 000FRS3---1 显示第2个故障代码D1 0017RS3---2 显示第3个故障代码D1 0027RS3---B 显示第11个故障代码D1 00B7-------------------------------------------------------------------------------RS1---0, RS2---3, RS3---B, RS4---7显示第60个故障代码D1 03B7D2内容说明：显示数据为16进制，转化为2进制后与BIT位对应察看。
东芝CV60在基板调故障的详细步骤调故障在PUS板操作1-RS6到02-RS1到2.RS2到7RS3到0.RS4到0STB一下3-RS6到1.STB一下4-RS1到0RS2到0RS3到0，RS4到7STB一下5-RS6到2,STB一下.显示2700到00076-RS6到3.STB一下(之前RS1，2，3，4全调到0)这个时候显示故障代码(当前故障码)下一个故障接着来RS3到1.STB一下.显示上一次故障代码RS3到2.STB一下.显示再上一次故障码东芝CV60故障码列表代码说明1 SMA 故障故障码处理方法 Data 3~~7 SMA 故障 3=0 bit : SXA $ FLG 1bit : XSMA $ FLG4=CAR positioned Floor2 SMB 故障故障码处理方法 Data 3~~7SMB 故障 3=0 bit : SXB $ FLG 1bit : XSMB $ FLG4=CAR positioned Floor3 SMC 故障故障码处理方法 Data 3~~7 SMC 故障 3=0 bit : SXC $ FLG 1bit : XSMC $FLG4=CAR positioned Floor4 SMD 故障故障码处理方法 Data 3~~7 SMD 故障 3=0 bit : SXD $ FLG 1bit : XSMD $FLG4=CAR positioned Floor5 SME 故障故障码处理方法 Data 3~~7 SME 故障 3=0 bit : SXE $ FLG 1bit : XSME $ FLG4=CAR positioned Floor6 因为 SM 故障导致 SMSI 导通故障码处理方法 3 = EDH $ LFL or EMD $ LFLSM 故障因为 SME 故障 , 使马达反转10 BLXA BKD 及 XBK 使到制动不正常故障码处理方法顺序检查 CC XBK BK 会影响到 B LXA10 制动器开动 BK = ON 1BK 需要 OFF11 制动器关闭 BK = OFF 1BK 需要 On11 BLXA BKD 及 XBK 使到制动不正常12 PUL XBK 讯号相反使到制动不正常故障码处理方法顺序检查 XBK 影响到 BKD12 制动器开动逻辑顺序信号异常13 制动器关闭检查 BKD 回应信号13 BKD 讯号反应不正常20 7LS , 8LS 反应不正常故障码处理方法上行及下行限位开关出错20 限位开关问题 SLD ON LS 7 LS 8 ON21 起动 , 驱动及停车脉动讯号不正常故障码处理方法电梯上下运行不停中间楼层21 脉动讯号不正常车上层楼遮板脉动讯号不正常或牵引机22 ADCPD 脉动讯号异常比率错误或 ROM 参数22 ADCPD 脉动讯号异常23 提前通知脉动讯号异常24 脉动讯输入号异常故障码处理方法检查 A DCPD 脉动讯号因为俩个脉动24 脉动讯输入号异常不一致 ( 参数 1 及 2 有关）25 没有脉动讯输入26 ADCPD 接线出错故障码处理方法检查 PG 脉动发动机或输入 26 ADCPD 接线出错 PG 脉动发动机参数不一致27 脉动讯参数出错故障码处理方法当电梯在运行时 PG 脉冲讯号位移超过27 脉动讯参数出错设定参数范围.30 开门受到干扰故障码处理方法门马达有问题 , DOL 问题 , 门无法开30 开门受到干扰门锁问题 ,门马达皮带问题等等.31 当开门时：被中断了如：没电断线32 当开门时：门的 SWITCH 开关不正常43 23 DS 或 18DS 开关位置不正确44 23 DS 或 24DS 开关接触不良45 24 DS 位置需要从调47 18 DS 位置需要从调48 当 18 DS 开关不通时位置需要从调49 当 18 DS 开关接通时位置需要从调4A 当 24 DS 开关位置需要从调4B 门马达：在同一时间内有超过倆个开关不正常4C 18 DS 位置需要从调4D 门马达：在同一时间内有超过倆个开关不正常4F 18 DS 开关接触不良50 上行或下行回输讯号出错51 SM 模式出错时安全电路 CC 没有切断52 SCC ：逻辑安全电路出错53 电线开关出错54 5LS 及 6LS 开关不正常5A/5B 门马达输入讯号出错开关 13CS，14C S 及 18DS5C/5D LU / LD LS1 LS2 SDZ 不正常60/64 LU / LD 开关接触不良67 LD / LD 或 SDZ 位置需要从调68 井道内有超过倆开关不正常69 LS2 位置需要从调或 SDZ 接触不良6A LS2 位置及 SDZ 之间距离不正确6B LS2 位置需要从调6C LU / LD 或 LS1 开关接触不良6F LU / LD 位置需要从调70 井道内有超过倆开关跟脉冲对比不正常71 LS1 位置需要从调74 LS2 开关接触不良75 LS1 位置需要从调或LS2开关接触不良77 需要检查SW及脉冲信号78 SDZ 开关接触不良80 远程监督控制屏把CC切断了80~8C Supervisory panel 远程监督控制屏及电梯,开关信号不协调出现的故障码81 输入53S讯号出错83 远程监督控制屏把DC切断了(开关门电路切断了)84 "停车PARK时, PUL输出讯号出错"85 "当门在开始关时, UND切断了"86 "当门在开始开时, DC切断了,DT接通或DC 接通DT切断了"88 "电梯内有人在按钮时,CC被切断了"8A 平层故障 RUT输出讯号出错8B 平层停车18DS没接通故障8C 远程监督控制屏没有反应 RUT讯号出错91 电梯运行了45秒DZ没有离开平层区.电梯在操作时期出现故障92 电梯运行了45秒检测不到DZ动作93 DT接通7秒后18CS或18DS没反应94 DT接通7秒后DC没有电95 "电梯在平层区内运行了超过10秒,无法平层"96 电梯在平层时超过正常平层范围 DN UP 或PG问题A0 路径错误.检查输入/输出数据程序单元.故障包括:硬件/软件/板子内的跳线及型号出错A1 路径错误.检查运行控制程序单元A3 路径错误.检查门控制程序单元B0 CPU及PUL关系错误B1 CPU及SLS关系错误B2 CPU及ADCP关系错误B3 CPU及SLS线传送或CCU关系错误B4 CPU及PUL反应延迟超过2秒B5 CPU及PUM反应延迟超过2秒B8 "CPU及PUG,WDT恢复超过6次的反应不正常"B9 "CPU及WDT,CCU恢复超过3次的反应不正常"BA "CPU及SLS,WDT恢复超过3次的反应不正常"BB "CPU及ADCPD,WDT恢复超过3次的反应不正常"BC "CPU及PUL,WDT发生故障"BD "CPU及PUM,WDT发生故障"BE "CPU及PUG,WDT发生故障"BF "CPU及CCU,WDT发生故障。
东芝电梯故障操作说明2009-01-20 14:24:04| 分类：默认分类| 标签：|字号大中小订阅警告：不会东芝0BM操作的人员请慎用，由此造成的数据丢失及损坏，本人不负一切责任!说明：PUM的错误数据库与PUS，PUG不同，在PP7内的非清除RAM区域。
数据写入的方式为，60次的故障现象被收藏在区间0---59之间，第61次以后的故障不会被记录。
所以，每间隔3个月的时间，记录；分析；清理一次故障记录是有必要的。
PUM调阅故障的方法：机房INS,将PU基板OBM 开关扳至M 侧，LED1,LED2显示EC。
在MODE0里输入6060，在MODE1里输入低位，在MODE3里看PUM总共出现多少次故障。
如：在MODE3里出现了0就是没有故障，在6060里01为第一次故障，02为第二次故障。
3A为第60次故障。
PUM出现了多少次故障我们心中有数了，我们就可以直奔主题，如：我们可以看第3次故障，也可以看第30次故障，也可以从第一个故障慢慢来看，真正做到随心所欲。
在MODE0里输入6703，在MODE1里输入高位，这里要注意的是所有的PUM故障代码都是高位，在MODE3里查看第一个PUM故障现象。
在PUM故障现象中，6703为第一个故障，670B为第二个故障，6713为第三个故障，671B为第四个。
；在6700中，高位表示月，低位表示年；6701中，高位表示星期；低位表示日；6702中，高位表示分钟，低位表示小时，6703中，高位表示故障代码，低位表示秒。
那麽从6700的高低位到6707的高低位就组成了第一个故障的年，月，日，星期，时，分，秒，故障代码,CND1,CND2,D3,D4,D5,D6,D7,D8.其中CND1的内容要转换成二进制的值再做分析，就是附加的一些故障状况，CND2未使用，在这里就不一一罗列…….。
第二个故障区间从6708开始到670F，第三个故障从6710.。
从故障的时间，代码，是上行还是下行，是在门区还是非门区，是加速度还是额度速度，在哪个脉冲值出现的故障，第几次的复位…….我们就胸有成竹了，这样就给我们的工作提供了极大的方便。
东芝CV60电梯符号说明RV 过电压抑制器R 电阻C 电容AC-1 噪声滤波电感ACT 时间继电器AMC1 主接触器AMC2 预备充电接触器AMCRY 固态继电器AVR +5V稳压电源AVR1 -5V稳压电源AVR2 +15V稳压电源AVR3 -15V稳压电源BAT1 RAM电池BAT2 脉冲电源电池BAT3 脉冲电源电池B11C 电解电容BDR 制动器检测继电器BKD 制动器保护继电器BFS 油压缓冲器开关BKDRV 过电压抑制器1BK 强迫制动继电器2BK 制动继电器1BKX 制动继电器B11R 电阻B1R-1 制动电阻B1R-2 制动电阻B2R-1 制动电阻B2R-2 制动电阻B2R-3 制动电阻B3R 电阻BRF 二极管(电磁制动整流器) BZS 蜂鸣器开关C 点动按钮C1A~C7A 电解电容C1B~C70B 电解电容CC 控制回路接触器CC1 控制接触器CCX 安全继电器CCY 安全继电器CBZ 轿顶蜂鸣器C-DC 滤波电容CGS 轿顶到站钟开关CHAG() 电源装置ATTS 司机方式开关CL 关门继电器1COM 轿顶插座3COM 控制柜插座4COM 插座5COM 操纵盘插座6COM 底抗电源插座7COM 插座COUNT 电磁计数器CS-DC 电流互感器CS-U 电流互感器D 下方向开关D1~D8 二极管D9~D11 二极管DBDR 二极管DBC 再开门电容D51C-1 电容D51C-2 电容DCR 关门检测继电器DCC 门回路继电器D57R-1 门电阻DLS 轿门触板开关DMA 门电机转子DMF 门电机励磁绕组DOS 门开放开关D11R 再开门电阻D12R 再开门电阻D13R 再开门电阻D52R-1 门电阻D52R-2 门电阻D52R-3 门电阻D54R-2 门电阻D56R-1 门电阻D56R-2 门电阻D57R-1 门电阻D57R-2 门电阻D51RF 二极管11DS 开门加速开关12DS 开门减速开关13DS 开门减速开关14DS 开门减速开关15DS 关门减速开关16DS 关门加速开关17DS 关门减速开关18DS 开门到位开关19DS 开门加速开关20DS 关门凸轮开关21DS 开门减速开关22DS 关门凸轮开关23DS 关门到位开关25\26DS 感应式或超声波式门安全装置FAN 轿厢风扇DT 门控制继电器DTRV 过电压抑制器DZR 门区检测继电器DZRRV 过电压抑制器ED1~EDZ 安全出口开关EDX 地震管制保持继电器EDKRV 过电压抑制器EDKRV1 过电压抑制器EFLS 各停开关ELP 停电灯EMS 急停开关ERS 地震复位继电器ERSRV 过电压抑制器FAN1 功率晶体管组风扇FAN2 功率晶体管组风扇FANR 风扇控制开关FANRRV 过电压抑制器FANS 风扇控制开关FD 故障检测继电器FDRV 过电压抑制器FDS 故障检测分离开关FIMS 消防开关FIRS 火灾管制开关FL() 轿厢照明灯FLC 噪声滤波电容FLR() 噪声滤小电阻FLT 滤波器FLT1 电源滤波器GLS 轿门联锁开关()GON 厅门到站钟GRS 张紧装置HSF1~HSF3 快速熔断器INSS 轿顶检修专用开关IM 感应电动机INDS 专用开关INPS 控制柜检修开关INSC 轿内检修开关()K 轿厢召唤开关1KS 底坑安全开关2KS 轿顶停止开关()KS 安全出口开尖(紧急出口闸刀) LBK 制动器控制继电器LBKRV 过电压抑制器LNRX 停电平层指示继电器LNRXRV 过电压抑制器LPIR 照明控制继电器LPIRRV 过电压抑制器LPS 灯开关LRFR 线性形成器2LS 上极限开关4LS 上限位开关6LS 上端站强迫停止开关8LS 上端站强迫减速开关7LS 下端站强迫减速开关5LS 下端站(终端层)强迫停止开关3LS 下限位开关1LS 下极限开关11LS 平层开关12LS 平层开关13LS 钢丝绳伸长补偿开关14LS 钢丝绳伸长补偿开关15LS 门区检测18LS 门区检测19LS 钢丝绳打滑检测开关21LS (20+?)LS 厅门联锁天关MEMS 控制柜急停开关MB 电磁制动器(曳引机抱闸)MD 电机温度检测MLS 安全窗开关MT-BP 光电管安全装置MT-B2R 光电管安全装置MTH 电机热保护开关NRX NRX1\NRX2电压检测继电器NRXRV NRX1RV\NRX2RV过电压抑制器NVR 电压检测继电器NVX NVX1管制运转电压检测继电器OP 开门继电器PAKS 驻停开关PAS() 不停层开关东芝CV60电梯符号说明RV 过电压抑制器R 电阻C 电容AC-1 噪声滤波电感ACT 时间继电器AMC1 主接触器AMC2 预备充电接触器AMCRY 固态继电器AVR +5V稳压电源AVR1 -5V稳压电源AVR2 +15V稳压电源AVR3 -15V稳压电源BAT1 RAM电池BAT2 脉冲电源电池BAT3 脉冲电源电池B11C 电解电容BDR 制动器检测继电器BKD 制动器保护继电器BFS 油压缓冲器开关BKDRV 过电压抑制器1BK 强迫制动继电器2BK 制动继电器1BKX 制动继电器B11R 电阻B1R-1 制动电阻B1R-2 制动电阻B2R-1 制动电阻B2R-2 制动电阻B2R-3 制动电阻B3R 电阻BRF 二极管(电磁制动整流器) BZS 蜂鸣器开关C 点动按钮C1A~C7A 电解电容C1B~C70B 电解电容CC 控制回路接触器CC1 控制接触器CCX 安全继电器CCY 安全继电器CBZ 轿顶蜂鸣器C-DC 滤波电容CGS 轿顶到站钟开关CHAG() 电源装置ATTS 司机方式开关CL 关门继电器1COM 轿顶插座3COM 控制柜插座4COM 插座5COM 操纵盘插座6COM 底抗电源插座7COM 插座COUNT 电磁计数器CS-DC 电流互感器CS-U 电流互感器D 下方向开关D1~D8 二极管D9~D11 二极管DBDR 二极管DBC 再开门电容D51C-1 电容DCR 关门检测继电器DCC 门回路继电器D57R-1 门电阻DLS 轿门触板开关DMA 门电机转子DMF 门电机励磁绕组DOS 门开放开关D11R 再开门电阻D12R 再开门电阻D13R 再开门电阻D52R-1 门电阻D52R-2 门电阻D52R-3 门电阻D54R-2 门电阻D56R-2 门电阻D57R-1 门电阻D57R-2 门电阻D51RF 二极管11DS 开门加速开关12DS 开门减速开关13DS 开门减速开关14DS 开门减速开关15DS 关门减速开关16DS 关门加速开关17DS 关门减速开关18DS 开门到位开关19DS 开门加速开关20DS 关门凸轮开关21DS 开门减速开关22DS 关门凸轮开关23DS 关门到位开关25\26DS 感应式或超声波式门安全装置FAN 轿厢风扇DT 门控制继电器DTRV 过电压抑制器DZR 门区检测继电器DZRRV 过电压抑制器ED1~EDZ 安全出口开关EDX 地震管制保持继电器EDKRV 过电压抑制器EDKRV1 过电压抑制器EFLS 各停开关ELP 停电灯EMS 急停开关ERS 地震复位继电器ERSRV 过电压抑制器FAN1 功率晶体管组风扇FAN2 功率晶体管组风扇FANR 风扇控制开关FANRRV 过电压抑制器FANS 风扇控制开关FD 故障检测继电器FDRV 过电压抑制器FDS 故障检测分离开关FIMS 消防开关FIRS 火灾管制开关FL() 轿厢照明灯FLC 噪声滤波电容FLR() 噪声滤小电阻FLT 滤波器FLT1 电源滤波器GLS 轿门联锁开关()GON 厅门到站钟GRS 张紧装置HSF1~HSF3 快速熔断器INSS 轿顶检修专用开关IM 感应电动机INDS 专用开关INPS 控制柜检修开关INSC 轿内检修开关()K 轿厢召唤开关1KS 底坑安全开关2KS 轿顶停止开关()KS 安全出口开尖(紧急出口闸刀) LBK 制动器控制继电器LBKRV 过电压抑制器LNRX 停电平层指示继电器LNRXRV 过电压抑制器LPIR 照明控制继电器LPIRRV 过电压抑制器LPS 灯开关LRFR 线性形成器2LS 上极限开关4LS 上限位开关6LS 上端站强迫停止开关8LS 上端站强迫减速开关7LS 下端站强迫减速开关5LS 下端站(终端层)强迫停止开关3LS 下限位开关1LS 下极限开关11LS 平层开关12LS 平层开关13LS 钢丝绳伸长补偿开关14LS 钢丝绳伸长补偿开关15LS 门区检测18LS 门区检测19LS 钢丝绳打滑检测开关21LS (20+?)LS 厅门联锁天关MEMS 控制柜急停开关MB 电磁制动器(曳引机抱闸) MD 电机温度检测MLS 安全窗开关MT-BP 光电管安全装置MT-B2R 光电管安全装置MTH 电机热保护开关NRX NRX1\NRX2电压检测继电器NRXRV NRX1RV\NRX2RV过电压抑制器NVR 电压检测继电器NVX NVX1管制运转电压检测继电器OP 开门继电器PAKS 驻停开关PAS() 不停层开关PDC 关门按钮PDO 开门按钮PBR 制动电阻PCS 启动控钮PDOR 轿顶开门按钮PDRS 滑轮PDX 开门开关PG 脉冲发生器PL 信号灯PLF 柱型保险PLP 底坑照明灯PLPS 底坑照明灯开关PPAS 直驶开关PRS 报警复位开关PSIG 对讲召唤按钮PUD 下下行开关Q1~Q7 功率晶体管21R 电阻R-CL1~3 限流电阻R-DC 放电电阻REC1~REC7 整流桥模块REH 就近停车结束标志REHRV 过电压抑制器REN 就近停车结束标志RENRV 过电压抑制器1RF1 整流桥模块1RF2 整流桥模块2RF1 整流桥模块2RF2 整流桥模块3RF 整流桥模块ROT 再开门延时继电器R-Q1~R-Q7 无感电阻RT1~RT7 碳膜电阻1RV\2RV\RVBDR\RV1BKX\RVCC\RVCC1\RVCCX\RVCL\RVDCC\RVDCR\RVOP 过电压抑制器1S 主回路电源开关2S 灯回路电源开关3S-1\3S-2 指示灯回路电源开关4S-1\4S-2 照明回路电源开关5S 控制回路电源电压7S 轿厢内插座控制开关8S 地震管制电源开关SA1\SA2 浪涌吸收器SCC 软控制继电器SCCRV 过电压抑制器SLS 限速器动作开关SLS1 对重限速器动作开关SMR 故障检测继电器SMRRV 过电压抑制器SOLS 安全钳开关STH 变频器热保护开关1T 控制回路变压器2T 指示灯回路变压器4T 位相控制回路变压器6T 差动变压器11T 照明回路继电器12T 变压器16T 基板供电变压器21T 简易观光电源变压器51T 主回路变压器TDO 开门指令继电器TDORV 过电压抑制器TDT 关门指令继电器TDTRV 过电压抑制器TLP 尾灯TWLS 负荷限位开关45%U 上方向开关USHASS 单元机架WBFS 对重油压缓冲哭开关WGRS 对重限速器张紧装置开关1WLS 负荷限位开关105%3WLS 负荷限位开关80%4WLS 负荷限位开关45%8WLS 负荷限位开关150kg YINT 检修PDO 开门按钮PBR 制动电阻PCS 启动控钮PDOR 轿顶开门按钮PDRS 滑轮PDX 开门开关PG 脉冲发生器PL 信号灯PLF 柱型保险PLP 底坑照明灯PLPS 底坑照明灯开关PPAS 直驶开关PRS 报警复位开关PSIG 对讲召唤按钮PUD 下下行开关Q1~Q7 功率晶体管21R 电阻R-CL1~3 限流电阻R-DC 放电电阻REC1~REC7 整流桥模块REH 就近停车结束标志REHRV 过电压抑制器REN 就近停车结束标志RENRV 过电压抑制器1RF1 整流桥模块1RF2 整流桥模块2RF1 整流桥模块2RF2 整流桥模块3RF 整流桥模块ROT 再开门延时继电器R-Q1~R-Q7 无感电阻RT1~RT7 碳膜电阻1RV\2RV\RVBDR\RV1BKX\RVCC\RVCC1\RVCCX\RVCL\RVDCC\RVDCR\RVOP 过电压抑制器1S 主回路电源开关2S 灯回路电源开关3S-1\3S-2 指示灯回路电源开关4S-1\4S-2 照明回路电源开关5S 控制回路电源电压7S 轿厢内插座控制开关8S 地震管制电源开关SA1\SA2 浪涌吸收器SCC 软控制继电器SCCRV 过电压抑制器SLS 限速器动作开关SLS1 对重限速器动作开关SMR 故障检测继电器SMRRV 过电压抑制器SOLS 安全钳开关STH 变频器热保护开关1T 控制回路变压器2T 指示灯回路变压器4T 位相控制回路变压器6T 差动变压器11T 照明回路继电器12T 变压器16T 基板供电变压器21T 简易观光电源变压器51T 主回路变压器TDO 开门指令继电器TDORV 过电压抑制器TDT 关门指令继电器TDTRV 过电压抑制器TLP 尾灯TWLS 负荷限位开关45% U 上方向开关USHASS 单元机架WBFS 对重油压缓冲哭开关WGRS 对重限速器张紧装置开关1WLS 负荷限位开关105%3WLS 负荷限位开关80%4WLS 负荷限位开关45%8WLS 负荷限位开关150kgYINT 检修24:21)转载▼标签：杂谈东芝CV60在基板调故障的详细步骤电梯门户10月9日讯东芝CV60在基板调故障的详细步骤东芝CV60调故障如下：在PUS板操作1，RS6到02，RS1到2，RS2到7，RS3到0，RS4到0，STB3，RS6到1 STB4，RS1到0，RS2到0，RS3到0，RS4到7。
3100用户投诉电梯停止不能运行,外呼不起作用,楼层显示正常,不开门.用TT检查TCB故障记录0100、0105，OVF20故障记录CHK DBD SIG，查SW1、2继电器，发现SW1继电器辅助触点接触不良，更换后正常。
T60电梯用户投诉在平层位置反复开关门，需要关门几次后才能运行，大部分时间正常。
检查MIB板和变频器无故障记录。
在机房观察等待故障出现。
发现在故障出现时U、D继电器吸合后马上断开，用万用表检查U、D继电器A1端电压，发现在故障时无电压，结合故障无故障登记，怀疑故障应在安全检测点后，逐个检查轿门、厅门接点正常，暂时未检查出故障点，又观察运行，发现在LB继电器吸下后U、D继电器就会断开，查图纸，LB继电器对U、D继电器基本没影响。
后用手顶住LB继电器使之由人为控制，发现故障不在出现。
怀疑是LB继电器触点故障，将控制柜内主要的继电器触点检查了下，发现SDP继电器13-14触点接触电阻有50-200欧姆，将触点清洁后故障频率明显降低，将其更换后故障排除。
T2000VF用户投诉电梯关人，到达后放人，到机房开检修电梯不动，TT检查MC故障记录2703，DB故障记录D CURRENT FDBK，检查UDX继电器触点接触正常，检查控制柜电机输出桩头发现W相桩头已烧焦，更换该桩头后正常。
T2000VF用户投诉电梯运行一抖一抖很恐怖。
用TT检查MC故障记录2703，DB故障记录INVERTER OCT，检查UDX继电器触点正常，控制柜电机接线桩头正常，电机线圈电阻正常，暂无法查出故障，后考虑如果抱闸在正常情况下不能放开、PVT不正常也会引起故障，检查抱闸正常，PVT检查发现插头焊线有一松动，焊好后修复故障。
300VF用户投诉电梯运行一停一停，跑一层要停5、6次。
到机房发现故障时主机有很大的运行噪音，象是机械磨檫的声音，拉电溜车检查主机机械运行正常，判断是电气故障。
用TT检查MC故障记录2703，DB故障记录D CURRENT FDBK、INVERTER OCT，更换PVT后正常T60用户投诉运行一停一停，关人。
东洋电梯CV60维修质料
MCU板：SP停止；ST运行；UP主电源故障；SH直流过流烧模块；OC马达过流；FU主电源保险烧；OP直流过压受潮；OH 直流过流过压；
PUS板：JS检修；EF层层停；PA梯锁；FC消防；PC电源故障；DA司机；——PD未完成；
MCU板：VR1电子磅调整；VR2电子磅零位调整；VR3 3WLS 开关补偿量；VR4 8WLS开关补偿量；VR6/VR7平层不稳；VR8 宗合反应；VR9快车速度；VR11慢车速度；VR40/VR41输出功效；
CNU板：CHI对NC为10.2—10.7V；
调试质料：MOD3、SWD22E2：A CR调楼层数据；SWDOOO：8CO CR输入楼层数据；SWD000：C36 CR对照楼层数据；SWD000：E36 CR中间楼层数据（显示）；SWD000：F42、F44、F46、F48舒适感调节；SD000：407 CR有自动停泊；94B CR自动停泊楼层；设定非消防梯消防功能：SD000：42A=01PACKING 加功能；42B=00消防的功能；94B=02基站；94C=01PACKING 站；94D=02消防梯回停位置；94F=02非消防梯消防动作时回停位置；MOD3F=1、F=2、F=3消除故障记录；F=C做
楼层测量；F=B写入楼层数据；
东洋CV-60故障代码在PUS上面的操作：RS1=2;RS2=7按STB, RS1=0;RS2=0;RS4=7;RS6=1按STB显示P, RS4=0;RS6=2显示2700，RS6=3按STB显示故障。
东芝电梯故障说明3X：主回路保护。
4X：输出入信号异常。
5X：脉冲关联异常。
6X：串行传送异常。
7X：速度异常。
8X：重新启动异常。
9X：其他。
30：变频器风扇发热异常。
31：Q7回路异常。
32：IPM模块异常。
33：BCU基板接触不良。
34：MC不能投入。
35：充电电压不足。
水泥电阻，基板不通用，高速保险烧坏。
36：撞门球。
37：电动机失控。
38：马达过电流。
主接触器坏，IO基板坏。
39：过电压异常。
BCU板上插件差错。
3A：运行中方向变化。
主接触器坏，PU基板坏。
3B：主回路电流信号不关闭。
3C：LZN继电器线异常。
3D：同上。
3E：SC触点熔着检出。
3F：DCR异常。
XDC和DCRA40：感应器，限位异常。
41：马达热保护异常。
42：厅门异常。
43：限位开关异常。
44：抱闸接触器异常。
45：抱闸回路异常。
BKC和NC上的电阻坏。
46：DT-DC匹配异常。
47：XDC-DCR匹配异常。
48:18DS坏。
49：着床开关信号，上下限位信号同时关闭。
4A：门机信号返回异常。
4B：无4C：RLR触点熔着。
4D：RLR断线。
4E：安全回路断电器触点熔着。
4F：无50：感应器异常。
51：脉冲补偿异常。
52：减速53：减速开关异常。
54：55,56,57,58,59无。
60：61,62,63,64,65外呼和COP异常。
70：钢丝打滑。
71：启动异常。
IO基板坏。
72：着床异常。
IO基板坏。
73：减速异常。
74：速度异常。
75：曳引机失速。
抱闸开关异常.76：减速（调试）77：直流大电流检出。
78：79：PG断线。
7A：钢丝绳伸长。
7B：Z脉冲位置矫正。
7C：测压元件信号异常。
80：SM跳闸后，尽管经过了一定时间（NFLTDAT）不能达到平层位置。
根据SMSI，作为故障。
81：SM跳闸后，3次重启动后无法达到平层位置。
82：一小时内发生了俩次SM跳闸。
83：SCC断开，CC断开或XNVT断开的状态继续了25秒。
东芝CV60电梯故障码说明及处理方法1 SMA 故障故障码处理方法 Data 3~~7SMA 故障 3=0 bit : SXA $ FLG 1bit : XSMA $FLG4=CAR positioned Floor2 SMB 故障故障码处理方法 Data 3~~7SMB 故障 3=0 bit : SXB $ FLG 1bit : XSMB $FLG4=CAR positioned Floor3 SMC 故障故障码处理方法 Data 3~~7SMC 故障 3=0 bit : SXC $ FLG 1bit : XSMC $FLG4=CAR positioned Floor4 SMD 故障故障码处理方法 Data 3~~7SMD 故障 3=0 bit : SXD $ FLG 1bit : XSMD $FLG4=CAR positioned Floor5 SME 故障故障码处理方法 Data 3~~7SME 故障 3=0 bit : SXE $ FLG 1bit : XSME $FLG4=CAR positioned Floor6 因为SM 故障导致 SMSI 导通故障码处理方法 3 = EDH $ LFL or EMD $ LFLSM 故障因为 SME 故障 , 使马达反转10 BLXA BKD 及 XBK 使到制动不正常故障码处理方法顺序检查CC XBK BK 会影响到 BLXA10 制动器开动 BK = ON 1BK 需要OFF 11 制动器关闭 BK = OFF 1BK 需要On11 BLXA BKD 及 XBK 使到制动不正常12 PUL XBK 讯号相反使到制动不正常故障码处理方法顺序检查 XBK 影响到 BKD12 制动器开动逻辑顺序信号异常13 制动器关闭检查 BKD 回应信号13 BKD 讯号反应不正常20 7LS , 8LS 反应不正常故障码处理方法上行及下行限位开关出错20 限位开关问题 SLD ON LS 7 LS 8 ON21 起动 , 驱动及停车脉动讯号不正常故障码处理方法电梯上下运行不停中间楼层21 脉动讯号不正常车上层楼遮板脉动讯号不正常或牵引机22 ADCPD 脉动讯号异常比率错误或ROM 参数22 ADCPD 脉动讯号异常23 提前通知脉动讯号异常24 脉动讯输入号异常故障码处理方法检查 ADCPD脉动讯号因为俩个脉动24 脉动讯输入号异常不一致 ( 参数 1及 2 有关)25 没有脉动讯输入26 ADCPD 接线出错故障码处理方法检查 PG 脉动发动机或输入26 ADCPD 接线出错 PG 脉动发动机参数不一致27 脉动讯参数出错故障码处理方法当电梯在运行时 PG 脉冲讯号位移超过27脉动讯参数出错设定参数范围.30 开门受到干扰故障码处理方法门马达有问题 , DOL 问题 , 门无法开30开门受到干扰门锁问题 ,门马达皮带问题等等.31 当开门时：被中断了如：没电断线32 当开门时：门的SWITCH 开关不正常43 23 DS 或 18DS 开关位置不正确44 23 DS 或 24DS 开关接触不良45 24 DS 位置需要从调47 18 DS 位置需要从调48 当 18 DS开关不通时位置需要从调49 当 18 DS开关接通时位置需要从调4A 当 24 DS开关位置需要从调4B 门马达：在同一时间内有超过倆个开关不正常4C 18 DS 位置需要从调4D 门马达：在同一时间内有超过倆个开关不正常4F 18 DS 开关接触不良50 上行或下行回输讯号出错51 SM模式出错时安全电路CC没有切断52 SCC ：逻辑安全电路出错53 电线开关出错54 5LS 及 6LS 开关不正常5A/5B 门马达输入讯号出错开关13CS，14CS 及18DS5C/5D LU / LD LS1 LS2 SDZ 不正常60/64 LU / LD 开关接触不良67 LD / LD 或 SDZ 位置需要从调68 井道内有超过倆开关不正常69 LS2位置需要从调或 SDZ接触不良6A LS2位置及SDZ之间距离不正确6B LS2位置需要从调6C LU / LD 或LS1 开关接触不良6F LU / LD位置需要从调70 井道内有超过倆开关跟脉冲对比不正常故障码说明71 LS1 位置需要从调74 LS2 开关接触不良75 LS1 位置需要从调或LS2 开关接触不良77 需要检查SW及脉冲信号78 SDZ 开关接触不良80 远程监督控制屏把CC切断了80~8C Supervisory panel 远程监督控制屏及电梯，开关信号不协调出现的故障码81 输入 53S 讯号出错83 远程监督控制屏把DC切断了(开关门电路切断了)84 "停车PARK时, PUL输出讯号出错"85 "当门在开始关时, UND切断了"86 "当门在开始开时, DC切断了,DT 接通或DC接通DT切断了"88 "电梯内有人在按钮时, CC被切断了"8A 平层故障 RUT输出讯号出错8B 平层停车18DS没接通故障8C 远程监督控制屏没有反应 RUT讯号出错91 电梯运行了45秒 DZ没有离开平层区电梯在操作时期出现故障92 电梯运行了45秒检测不到DZ动作93 DT接通7秒后18CS或18DS没反应94 DT接通7秒后DC没有电95 "电梯在平层区内运行了超过10秒, 无法平层"96 电梯在平层时超过正常平层范围DN UP 或PG问题A0 路径错误检查输入/输出数据程序单元故障包括: 硬件/ 软件 /板子内的跳线及型号出错A1 路径错误检查运行控制程序单元A3 路径错误检查门控制程序单元B0 CPU 及PUL 关系错误B1 CPU 及SLS 关系错误B2 CPU 及ADCP 关系错误B3 CPU 及SLS线传送或CCU 关系错误B4 CPU 及PUL反应延迟超过2秒B5 CPU 及PUM反应延迟超过2秒B8 "CPU 及PUG , WDT恢复超过6次的反应不正常"B9 "CPU 及WDT , CCU恢复超过3次的反应不正常"BA "CPU 及SLS , WDT恢复超过3次的反应不正常"BB "CPU 及ADCPD , WDT恢复超过3次的反应不正常"BC "CPU 及PUL , WDT发生故障"BD "CPU 及PUM , WDT发生故障"BE "CPU 及PUG , WDT发生故障"BF "CPU 及CCU , WDT发生故障"8B 平层停车18DS没接通故障8C 远程监督控制屏没有反应 RUT讯号出错91 电梯运行了45秒 DZ没有离开平层区电梯在操作时期出现故障92 电梯运行了45秒检测不到DZ动作93 DT接通7秒后18CS或18DS没反应94 DT接通7秒后DC没有电95 "电梯在平层区内运行了超过10秒, 无法平层" 96 电梯在平层时超过正常平层范围DN UP 或PG问题A0 路径错误检查输入/输出数据程序单元故障包括: 硬件/ 软件 /板子内的跳线及型号出错A1 路径错误检查运行控制程序单元A3 路径错误检查门控制程序单元 B0 CPU 及PUL 关系错误B1 CPU 及SLS 关系错误B2 CPU 及ADCP 关系错误B3 CPU 及SLS线传送或CCU 关系错误B4 CPU 及PUL反应延迟超过2秒B5 CPU 及PUM反应延迟超过2秒B8 "CPU 及PUG , WDT恢复超过6次的反应不正常"B9 "CPU 及WDT , CCU恢复超过3次的反应不正常"BA "CPU 及SLS , WDT恢复超过3次的反应不正常"BB "CPU 及ADCPD , WDT恢复超过3次的反应不正常"BC "CPU 及PUL , WDT发生故障" BD "CPU 及PUM , WDT发生故障" BE "CPU 及PUG , WDT发生故障" BF "CPU 及CCU , WDT发生故障"。
