东芝电梯基础知识

东芝电梯基本操作知识一、CV180自学习打检修1、按1键按到显示002、按2按到103、按3显示E24、按3 按2调到OE5、按3显示E16、按3 按3显示OE7、按3 按2调到E28、按3显示OE9、按3 按2调到E310、按3显示OE11、按3 按2调到EC12、按3显示OE13、按1显示楼层E2JS14、检修打正常显示楼层E2PD二、CV180调故障1、MODE按2下显示0.0.都在跳动2、按中间键NUM加到0.8.都在跳动3、然后按STB 确定键一直按三、故障清除操作：显示器上显示EE表示有故障记录，保养时需要清除，否则将出现故障记录过多而保护死机。

此时将主电源关闭，按住主板上4号键不放再送电，一般情况下可复位，若不能复位就要作故障清除，方法如下：1、按主板上1号键2下显示00；2、按主板上2号键n下使显示器显示0E；3、按主板上3号键1下显示E0；4、按主板上2号键1下使显示器显示E1；5、按主板上3号键1下，再按2号键1下显示E0；6、按主板上2号键2下使显示器显示E2；7、按主板上3号键1下显示0E；8、按主板上4号键强制返回，故障清除操作结束。

注：操作板上9号键是故障记录开关，正常时开关朝上，否则故障记录很快将出现保护死机。

四、机房检修操作：1、将控制柜操作板上8号扭子开关朝上，此时为机房检修状态。

（8号扭子开关朝下为正常状态）2、再将主板上5号扭子开关（S9）朝上或朝下按住不放，电梯将以检修速度向上或向下运行。

五、短接安全回路操作：当显示FD时表示安全回路断开，此时安全继电器CC断开、操作板上面的那个指示灯熄灭，首先检查安全回路供电保险管1F1（控制柜后面下排左起第6个）是否熔断；检修需要短接时，请用下列方法：1、操作板上A2—A7短接：轿顶急停开关、轿内急停开关、安全钳开关；2、操作板上A7—A10短接：上下极限开关、缓冲器开关、涨紧开关；3、操作板上A10—A11短接：限速器开关；五、短接门锁回路操作：当操作板上下面的一个指示灯熄灭，表示门锁回路断开，检修时需要短接请用下面方法操作：1、操作板上A11—HDC操作板上HDC—NC短接：轿门门联锁；2、3、操作板上3号—4号短接：厅、轿门门联锁全短接。

东芝电梯技术参数讲解东芝电梯是世界知名的电梯制造商之一，以其卓越的技术与品质享誉全球。

本文将对东芝电梯的技术参数进行详细讲解。

首先，东芝电梯的载重量广泛适用于不同需求的场所。

根据不同系列的电梯型号，载重量可以从500公斤到2000公斤不等。

这个范围基本上覆盖了常见的使用需求，无论是住宅楼、商业大厦还是公共场所，都能找到合适的载重量选型。

其次，东芝电梯的速度也具有灵活的选择。

一般来说，东芝电梯的速度范围从1米/秒到4米/秒不等。

当然，对于特殊需求，东芝也提供了定制化的电梯解决方案，可以根据客户需求提供更高的速度选项。

在乘坐舒适性方面，东芝电梯也做出了很多努力。

首先，电梯的噪音控制非常好，采用了低噪音的驱动系统和减震技术，降低了乘客乘坐时的噪音干扰。

其次，电梯的乘坐体验非常平稳，采用了先进的控制系统和平衡技术，使得电梯的运行过程更加稳定，乘客几乎感觉不到明显的震动。

另外，东芝电梯还注重能源的节约与环境的保护。

电梯作为一个长时间运行的设备，对能源的消耗影响相对较大。

东芝电梯采用了先进的变频调速技术，可以根据乘客需求和运行状态灵活调整电梯的运行速度和功率。

此外，电梯还配备了节能照明装置和自动关机等功能，进一步减少了能源的浪费。

最后，值得一提的是，东芝电梯还注重维护和保养的便利性。

电梯的长期运行离不开定期维护和保养，东芝电梯设计了智能监控系统，可以实时监测电梯的各项运行指标，及时发现问题并派出维修人员进行处理。

此外，东芝电梯还提供了完善的零配件供应和技术支持，保证了电梯的可靠性和稳定性。

综上所述，东芝电梯以其载重量、速度、安全性、舒适性、节能环保以及维护便利性等方面的优势，成为了用户首选的电梯品牌。

无论是在城市的高层楼宇还是乡村的小区建设中，东芝电梯都能提供高品质的电梯解决方案，满足不同用户的需求。

东芝电梯操作说明东芝电梯是一种现代化、高效、安全、舒适的垂直交通工具。

为了确保电梯的正常运行和乘客的安全，请按照以下操作说明正确使用东芝电梯。

1.进入电梯：a.确认电梯门区域内没有人站在门缝内，以免夹住手部或其它物体。

b.轻轻按下电梯大门上的开门按钮，等待电梯门完全打开。

c.进入电梯后，确保身体和包裹等物品不会挤压到电梯门。

2.选择楼层：a.在电梯控制面板上选择您要前往的楼层。

大多数东芝电梯的控制面板位于电梯门的一侧，以方便乘客操作。

b.轻拨控制面板上的楼层按钮，或者按下对应楼层的数字按钮，电梯将会自动运行至相应楼层。

3.关闭电梯门：a.当所有乘客进入电梯后，轻轻按下电梯大门上的关门按钮。

b.请注意，电梯大门上的关门按钮只需按下一次即可。

不要重复按下该按钮，以免引起故障。

4.乘坐电梯：a.当电梯运行时，请在电梯箱体内保持站立或坐姿，确保脚部不会夹到电梯门或其它物体。

b.在电梯行驶过程中，不要随意触动电梯控制面板或其它装置，以免影响电梯运行或引起故障。

5.到达目标楼层：a.当电梯到达您要前往的楼层时，电梯会自动停止，并打开电梯门。

b.在电梯门完全打开之前，请不要尝试从电梯内走出，以免发生意外。

c.当电梯门完全打开后，可以安全地走出电梯。

6.紧急情况下的操作：a.如果在电梯运行过程中发生紧急情况，例如停电或其它故障，不要慌张。

b.在电梯控制面板上有一个紧急报警按钮，可以按下该按钮以向外界请求帮助。

c.如果电梯停止运行，但未开启电梯门，请使用控制面板上的开门按钮手动打开电梯门。

7.特殊情况下的操作：a.如果电梯门无法关闭，请不要试图强行关上门，应该通过呼叫电梯服务人员的按钮向外界寻求帮助。

b.如果电梯内有烟雾或发生火灾，请不要使用电梯，应该寻找安全的紧急疏散通道。

c.如果您在电梯内感到晕厥或有其它身体不适，请尽快通过紧急呼叫按钮寻求帮助。

8.定期维护：a.为了保证电梯的正常运行和乘客的安全，建议定期维护电梯系统。

东芝电梯现有型号基础知识详解默者东芝电梯现在最常见的几个型号分别是：CV150、CV160、CV180、CV190、CV300、CV320、CV330、CV330A。

其中：CV150、CV160、CV180、CV190为有齿轮曳引机。

CV300、CV320、CV330、CV330A为无齿轮永磁同步曳引机。

CV300为无机房，分为A、B、C三个型号。

东芝电梯的OBM操作方式：型号CV150、CV160、CV300、CV320：1、故障调阅：(还没有通俗易懂的话形容，请各位网友帮忙)2、故障清除：MODE按两下显示“0.0.”跳动按中间键到“0.E.”按STB键显示“E.1”按STB一下显示“0.E.”然后按STB接着显示“E.1”按中间键加到“E.2”按STB键显示“0.E.”按STB键显示“E.1”NUM键加到“E.3”按STB键显示“0.E.”MODE键就可以看到显示“CL”证明故障清除。

3、井道自学习方法：先将正常转换成检修。

MODE按两下显示“0.0.”跳动按中间键到“1.0”按STB键显示“E.2”按STB键一下显示“1.0”，在按中间键按到“0.E.”，按STB 键显示“E.1”，在按中间键按到“E.C”按STB。

然后把检修转换成正常。

电梯向下，进行井道自学习。

型号CV180;CV190;CV330;CV330A：1、故障调阅：MODE键(也就是第一个键子)按两下显示“0.0.” 此时显示的数字为闪烁的)。

按中间键NUM按到“0.8” 此时8在闪烁)然后按STB确定键(也就是最后一个)一直按确定键什么时候显示“X.X.”两点都出现不在闪烁那个就是故障代码2、故障清除：MODE按两下显示“0.0.”跳动按中间键到“0.E.”按STB键显示“E.1”动按STB一下显示“0.E.”然后按STB接着显示“E.1”按中间键加到“E.2”按STB键显示“0.E.”按STB键显示“E.1”NUM键加到“E.3”按STB键显示“0.E.”MODE键就可以看到显示“CL”证明故障清除。

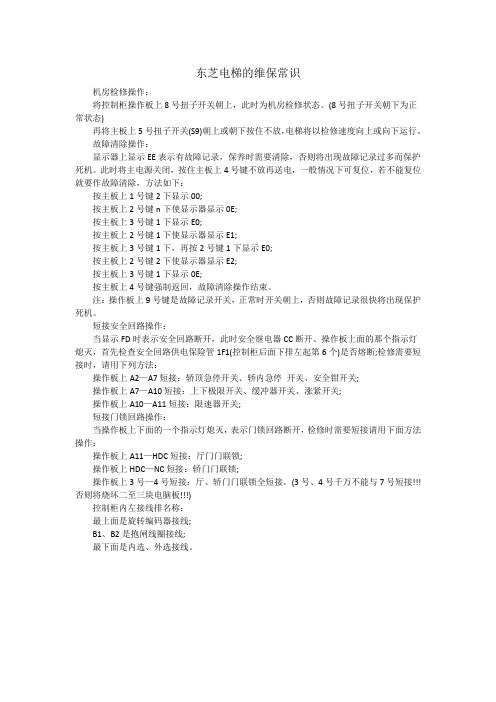

东芝电梯的维保常识机房检修操作：将控制柜操作板上8号扭子开关朝上，此时为机房检修状态。

(8号扭子开关朝下为正常状态)再将主板上5号扭子开关(S9)朝上或朝下按住不放，电梯将以检修速度向上或向下运行。

故障清除操作：显示器上显示EE表示有故障记录，保养时需要清除，否则将出现故障记录过多而保护死机。

此时将主电源关闭，按住主板上4号键不放再送电，一般情况下可复位，若不能复位就要作故障清除，方法如下：按主板上1号键2下显示00;按主板上2号键n下使显示器显示0E;按主板上3号键1下显示E0;按主板上2号键1下使显示器显示E1;按主板上3号键1下，再按2号键1下显示E0;按主板上2号键2下使显示器显示E2;按主板上3号键1下显示0E;按主板上4号键强制返回，故障清除操作结束。

注：操作板上9号键是故障记录开关，正常时开关朝上，否则故障记录很快将出现保护死机。

短接安全回路操作：当显示FD时表示安全回路断开，此时安全继电器CC断开、操作板上面的那个指示灯熄灭，首先检查安全回路供电保险管1F1(控制柜后面下排左起第6个)是否熔断;检修需要短接时，请用下列方法：操作板上A2—A7短接：轿顶急停开关、轿内急停开关、安全钳开关;操作板上A7—A10短接：上下极限开关、缓冲器开关、涨紧开关;操作板上A10—A11短接：限速器开关;短接门锁回路操作：当操作板上下面的一个指示灯熄灭，表示门锁回路断开，检修时需要短接请用下面方法操作：操作板上A11—HDC短接：厅门门联锁;操作板上HDC—NC短接：轿门门联锁;操作板上3号—4号短接：厅、轿门门联锁全短接。

(3号、4号千万不能与7号短接!!! 否则将烧坏二至三块电脑板!!!)控制柜内左接线排名称：最上面是旋转编码器接线;B1、B2是抱闸线圈接线;最下面是内选、外选接线。

东芝电梯（中国）有限公司1、集团简介日本东芝电梯株式会社（简称TELC）于2001年由株式会社东芝的内部企业“升降机系统公司”和原“东芝电梯株式会社”统合而成，成立了新的“东芝电梯株式会社”。

统合后的日本东芝电梯株式会社建立了从升降机相关产品系统的开发到制造、安装、调试、维修服务的一条龙管理体制，为客户提供更优质的服务。

对在亚洲地区的生产体制进行强化，通过事业和人才的国际化等相关活动，更加快速的展开全球化的集团事业。

作为世界电梯产业的领军企业，东芝电梯拥有包括磁悬浮导靴、创吉尼斯纪录的世界最高速的电梯、层间距可自动调节的双层轿厢在内的一系列融合东芝尖端技术的电梯产品。

并不断地以革命性的环保技术、最大限度地降低环境负荷，创造新的丰富价值，执行“地球内企业”所应承担的使命，为防止地球温室效应和建设富足的社会做贡献。

“以客户的感动，是我们不断的追求”为企业的经营理念，东芝电梯株式会社以其坚持不懈的努力，致力于电梯事业40多年，为支撑现代化的城市建设做出了巨大的贡献。

1995年，公司先后在中国的上海和沈阳成立了东芝电梯（中国）有限公司和东芝电梯（沈阳）有限公司。

我们的产品遍及中国，从电梯的电脑控制系统，到人性化的功能设计，美观的外形，乃至开发符合国际标准的环境友好型产品，无不体现了东芝电梯为中国人民的惬意生活而尽心尽力的宗旨。

东芝电梯源源不断为客户提供新的惊喜和令人感动的产品和服务，为中国经济腾飞构筑阶梯。

“将客户的意见反馈到经营活动和产品中去”，客户直言不讳、毫无保留的意见是我们不断努力和发展的动力，衷心恳请对我们东芝电梯的产品和服务给予更多的惠顾。

诚信至上，放眼未来，为实现“与地球和谐共生的人类富足生活”的目标，我们将更加关爱自然环境，对高龄化的社会采取相应措施，积极推进环保节能的活动，并主动将其反映到业务活动中去，为创造舒适、安定的未来社会做出贡献。

2、企业历程1966年开始从事电梯自动扶梯的制造和销售自动扶梯1号机交货1967年电梯1号机交货电梯新工厂研究试验塔建成（府中工厂内）成立东芝电梯服务株式会社1974年建成自动扶梯工厂1977年开始销售微电脑控制的电梯群管理系统1978年向坐落在池袋的阳光大厦提供高速电梯1980年采用可控硅控制方式（Statlc Ward-L巳onard sypm）的直流无齿轮电梯1号机交货1985年变频控制高速无齿轮电梯问世（世界首台）1987年智能化大楼使用的高速无齿轮电梯交货（梅田中心大楼）1989年模糊理论群管理商品化（Command-AI）1991年成立东芝电梯制造株式会社1992年超高速电梯商品化接受大阪世界贸易中心大楼（大阪）6台540米/分变频控制高速无齿轮电梯的订单1993年向梅田天空大楼提供空中自动扶梯升级工程技术（TELT ENGINEERING）株式会社成立1994年通过ISO-9001认证1995年成立沈阳东芝电梯有限公司成立上海崇友东芝电梯有限公司1997年建成150米级新研究试验塔（府中工厂内）1998年开始销售无机房电梯（SPACEL）（日本国内首创）通过ISO-14001认证1999年实施株式会社东芝内部公司制，株式会社东芝升降机系统社问世2001年株式会社东芝升降机系统社与东芝电梯株式会社统合，作为新公司“东芝电梯株式会社”问世上海崇友东芝电梯有限公司的出资比率变更及更改公司名称上海东芝电梯有限公司2002年与芬兰通力公司资本协作超高层大厦室外形观光电梯（日本国内第一）大容量高速梯交货（泉花园大厦六本木一丁目）成立东芝电梯韩国公司2003年向六本木HILLS森茂大厦提供附带楼层间距调整功能的双层电梯开始销售新型无机房电梯“SPACEL EX”开始销售新型自动扶梯“kmdmover”开发出24小时之内对电梯进行改造的“1天控制方式改造”2004年上海东芝电梯有限公司更名为东芝电梯（上海）有限公司向TAIPEI 101（台北）交付了“1010m/分”的世界最快电梯自动扶梯“KIndmover”荣获优秀设计奖2005年中国沈阳市的新工厂开始运作2006年开发了电梯磁气悬挂体系“MagSus”（世界首创）2008年开始中国东芝升级机事业的统括运营东芝电梯（上海）有限公司更名为东芝电梯（中国）有限公司向上海环球金融中心交付中国首部层间距可自动调整的双层轿厢电梯2009年推出适合保障性住房使用的经济型电梯2011年把高速梯使用的技术运用到住宅电梯中。

东芝CV620电气原理图讲解及OBM基本操作言归正传，今天主要讲东芝CV620必备的调试维修，维保基础知识，我从以下几方面开始讲解，第一，原理图详解，第二，主板自带服务器，Obm功能介绍。

第三，故障代码查询步骤。

第四，故障代码清除步骤。

第五，井道自学习详细步骤。

第六，外呼地址设定步骤，第七，门机板。

更换调试维修步骤。

下面我先讲一下东芝CV620电梯电气原理图，我自己使用的是纸张形式的。

我不太喜欢电子版本的，我喜欢用笔在上面做笔记，我有一本原理图。

有149页比较全面，好记性不如烂笔头，还是自己感悟出来的东西，记得最清，记得也最久。

电子设备中有各种各样的图，能够说明他们工作原理的 ‘电’原理图，简称电路图，还有一种这样通俗易懂的说法就是。

用线条把元器件或单元电路按工作原理的关系连起来的，这种图叫做电路图，一张电路图就好像是一篇文章，各种单元电路就好比是句子，各种元器件，零部件就是。

组成句子的单词，所以要想看懂电路图，还得从认识单词，元器件或者零部件开始。

比如单元电路中有关电阻器，电容器，电感，线圈，晶体管等元器件。

比如安全回路里有急停开关，限速器开关，缓冲器开关，安全钳开关，涨紧轮开关等等。

电路图中会涉及到许多英文标识，这些标识主要起到辅助解图的作用，如果不了解它们的作用，也就根本不可能看的懂原理图。

所以。

在这里我会将主要的英文标识进行解释，希望大家能够熟记，同时希望大家多看电路图，对不懂的英文及时查找。

比如说IN输入Led 发光二极管，Mod模式，UP上。

DOWN下,TX发射，RX接收，GND接地,IO输入输出接口,HD 地址，AD数模转换等等。

电路图中含有一些接线元件的符号，电子电路中常常需要进行电路的接通，断开或转换，这就需要使用接线元件，接线元件有两大类，一类是开关,另一类是接插件。

有些有如下面符号，有些直接写在插头号，如东芝L500电路板，CNPS(D3100-6P)，其中CNPS是插头编号，D3100-P是插头型号，以前好多人找我买东西吧，上的插图原因是因为他们买不到，更大的原因是因为他们看不懂原理图，或者说没有看原理图。

东芝电梯基本操作知识东芝电梯是一种常见的电梯品牌，它们广泛应用于商业楼宇、住宅楼和公共交通设施等场所。

掌握东芝电梯的基本操作知识，对于保障电梯乘客的安全和顺利出行非常重要。

下面将详细介绍东芝电梯的基本操作知识。

1.乘客上下电梯：乘客在电梯大厅等待电梯到来时，应注意电梯的运行状态，以及电梯内是否有正在下行或上行的乘客。

当电梯到达并门开启时，乘客可以进入电梯，注意快速有序地进入，不要推挤。

进入电梯后，如果没有按任何楼层按钮，电梯会自动关门并继续运行。

2.选择楼层：在进入电梯后，乘客可以按下所需的楼层按钮。

一般而言，按钮分为上行和下行两个方向。

如果乘客在进入电梯后未按下任何楼层按钮，电梯会根据其他乘客的需求选择楼层，并根据该需求进行运行。

3.开关门按钮：在电梯内部，有开门和关门两个按钮。

如果乘客需要延迟关门或重新打开电梯门，可以按下相应的按钮。

在紧急情况下，乘客也可以按下关门按钮以加快门的关闭速度。

4.急停开关：在电梯内部的控制面板上，一般都会标有急停开关。

在紧急情况下，可以按下急停开关，立即停止电梯的运行。

5.应急通话按钮：在电梯内部的控制面板上，有一个应急通话按钮。

当电梯停运或遇到其他紧急情况时，乘客可以按下该按钮与相关人员进行通话，以获得帮助。

6.电梯故障：当电梯发生故障或异常情况时，应及时报告维修人员或相关管理人员。

电梯故障可能包括停止、异响、不稳定等问题。

在发生故障时，不要随意尝试修理，以免造成更严重的后果。

7.紧急疏散：在极端情况下，例如火灾、地震等，电梯可能无法正常运行。

在这种情况下，乘客应根据建筑物的疏散指示牌或应急方案选择适合的疏散通道，迅速从楼层上下楼梯疏散。

8.注意事项：在乘坐电梯时，乘客要注意以下几个方面：-尽量平稳站立，避免推挤或碰撞其他乘客。

-不要随意按下电梯按钮，以免影响其他乘客的出行。

-不要在电梯内吸烟或吸毒。

-遵守电梯的使用规则和安全提示。

总结：掌握东芝电梯的基本操作知识对于电梯乘客的安全出行非常重要。
