江森自控楼宇自动化控制说明书

江森自控楼宇自动化控制说明书

5 江森自控楼宇自动化控制说明书
第一节 硬件使用
一、外观
3、扩展总线SA BUS
四芯屏蔽双绞线 菊链连接
PWR与 COM 采用一对绞线
SA+与 SA采用一对绞线
6 江森自控楼宇自动化控制说明书
第一节 硬件使用
一、外观
4、物理点位
BO点
CO点
AO点
UI点
7 江森自控楼宇自动化控制说明书
BI点
第一节 硬件使用
江森自控楼宇自动化控制培训
主要内容 •FEC系列控制器应用 •NAE/NCE网络引擎的应用与调试 •SCT（离线数据库）、ADS的应用 •VISIO)
1 江森自控楼宇自动化控制说明书
第一章 FEC系列控制器应用
2 江森自控楼宇自动化控制说明书
第一章 FEC系列控制器入门培训
第一节 第二节 第三节 第四节
devices
8 江森自控楼宇自动化控制说明书
第一节 硬件使用
一、外观
6、地址拨码MAC Address DIP-Swtich
二进制地址 拨码开关
9 江森自控楼宇自动化控制说明书
第一节 硬件使用
一、外观
7、终端电阻EOL（END OF LINE）
终端电阻： 默认OFF
10 江森自控楼宇自动化控制说明书
一、外观
5、6-Pin Modular Jack
• Used for Network Sensors, VMA Balancing Sensor and Wireless Commissioning Converter
• 3 twisted pair (6 conductors) • Two wires for network communication • Two wires for network sensor power • Two wires to supply 15V@200mA Power • Allows for a maximum length of 30 m • Cannot be daisy-chained to other

楼宇自控系统介绍 PPT课件

楼宇自控系统介绍 PPT课件
Johnson Controls
智能建筑中的楼宇自控系统
Cheng Du Branch Johnson Controls
1 2020/3/31
内容
江森自控公司演进 楼宇自控系统的定义 楼宇自控系统的优点 江森楼宇自控系统解决方案介绍 江森楼宇自控系统介绍
2 2020/3/31
Evolution of Johnson Controls
江森自控演进
3 2020/3/31
Evolution of Johnson Controls
于1885年成立 最新的2007年全球500强企业排名201位，是上榜的第72名美国企业 世界级安全和高效的工作环境 拥有全球一流的多元化人才的企业 长期稳健的财政记录、经济实力和健全的管理体系，持续评为工业周刊世界上管理最好的公司 深入了解和改善环境足迹和机遇 在全球市场中的领导者地位 全球网络
超过1,5个国家
4 2020/3/31
Evolution of Johnson Controls
过去十年我们均能达标
年均复合增长率
年均复合增长率
连续61年销售增长
2007 销售额 346亿美元, 同比增长7%
5 2020/3/31
连续17年收益增长
2007 收入13亿美元, 同比增长22%
Evolution of Johnson Controls
股东价值
FY07 YTD
JCI
66%
S&P 500 17%
JCI S&P 500
6 2020/3/31
Evolution of Johnson Controls
可持续性发展是我们的
经济繁荣
事业——
上海环球金融中心

江森楼宇自控系统培训资料

江森楼宇自控系统培训资料
他的教室總是太熱或太冷。
他發明的室內恒溫器誕生了一個新行业。
第一台电动房间恒温器获得专利，由此开创了建筑 控制行业，也催生了一家新公司。
1885年，在密尔沃基投资者参与下，江森电器服务 公司成立，从事建筑用自动温度调节系统的制造、 安装和服务。
为什么要使用BAS
会议室
环境
随着会议室的人 数增多，室温会 上升。
1 Page 16精选2021版课件
空调机控制
数字输入 DI 7
数字输出 DO 2
模拟输入 AI 1
模拟输出 AO 4
TOTAL 14
温度检测 TE6300
调节风门 M9000
Control System, Western Region, Greater China
1 Page 17精选2021版课件
DI DO AI AO
104
71
23
9
1
冷冻水供水温度（AI） 冷冻水回水温度（AI） 冷冻水供水压力（AI） 冷冻水回水压力（AI） 冷冻水总管流量（AI） 冷却水供水温度（AI） 冷却水回水温度（AI） 冷却水供水压力（AI） 冷却水回水压力（AI）
DDC Program
冷源控制
DDC Program
热源控制
Control System, Western Region, Greater China
2 Page 24精选2021版课件
数字 数字 模拟 模拟 TOT 输入 输出 输入 输出 AL
DI DO AI AO
51
28
6
13
4
调节阀门 VG8000
水泵监控 --
开关蝶阀 VF6000
压力传感器 P499

江森控制器 楼宇自动化手册

江森控制器 楼宇自动化手册
图14：能源图
9
表1：BCM 系统软件订购信息
软件产品代码
描述
CH-BCM100-0
楼宇自控专家 BCM 工作站软件，支持 1500 点，新建项目（包括：工作站配置工具 BCT 和现场控制器 的编程和调试工具FX-PCT）
CH-BCM200-0
楼宇自控专家 BCM 工作站软件，支持 8000 点，新建项目（包括：工作站配置工具 BCT 和现场控制器 的编程和调试工具 FX-PCT）
目录
概述 ............................................................................... 3 BCM 系统功能及架构 ................................................................. 4
推荐的屏幕分辨率
1024x768
推荐的 Web 浏览器
MicIIsIfI ® IIIIIIII MxMIIIII ® 版本 9
1
2
概述
它行现不成的仅本早在能。期轻够通就型为过能建建执及筑筑行时的物常通环规知使境的操用控自者作制动提和和化供管能程舒理源序适人使，的员用以环，方及境避面特免，，殊造还江的成可森控进通自制一过控方步最的案的节B影，能CM响高B（C和效MBu损系的il失统方di可式。ng大管C大理on减暖tr少通ol管空M理调an机、ag电照er设明）施和楼所其宇需它自的机控人电专力设家、备系物系统力统是，，您从并的而在理降问想低题选出运择。 靠围与性内M得。et到as了ys广系泛统的的使性用能，保如持今一它致的：技江术森被自封控装在在建B筑CM物系自统动中化，领为域复中杂已程有度悠较久低的的历轻史型和建经筑验提，供Me了ta同sy样s 的系高统品在质全和球可范 次简，化从的而架消构除：了系由统此由带中来央的工成作本站和提复供杂关性键。功能，由现场控制器可靠地执行机电设备的自动化，无需增加系统架构的层 人基员于使标用准统的一B的AC操ne作t 界协面议来并监可控兼建容筑M物od内bu的s 所设有备子：系允统许。将其他制造商提供的开放系统集成到 BCM 工作站中。设施操作 员员全监所新控需的设要图备的形、培化进训用行时户操间界作。面，：并采快用速图部形署化临的时用更户改界或面长展期示设建定筑。物人、机楼界层面平的面设和计不直同观的、机简电洁设、备易，学便，于可建缩筑短物建操筑作物和管管理理人人 透基过于 IWnetber的ne用t户连界接面进：行从远程BC访M 问的。中央工作站可以监控整个建筑物的情况，该工作站可从建筑物内部网络上访问，或

江森自控楼宇自动化控制培训

一、仿真Simulation
3、仿真点位
命令点位
填入仿真 值并OK
点击Send发送
江森自控楼宇自动化控制培训
第三节 调试
一、仿真Simulation
4、结束仿真
点击“Stop Simulation” 并Yes结束仿真
江森自控楼宇自动化控制培训
第三节 调试
二、程序下载（采用MS-BTCVT-1进行蓝牙方式下载）
四、编程演示
4、逻辑编程
A）新建逻辑模块 右击Output ControlNew 选择Activity并命名模块OK 右击Output ControlView Logic进入逻辑编程界面
江森自控楼宇自动化控制培训
第二节 CCT程序
四、编程演示
4、逻辑编程
B）逻辑编程界面介绍
逻辑模块选择栏
编程区域
江森自控楼宇自动化控制培训
2、特点
能够对创建于简单系统选择树的标准控制系统逻辑进行定制。 在配置、模拟和调试模式中完全一致的用户界面。 为加载及调试控制器提供了灵活的连接功能。
江森自控楼宇自动化控制培训
三、 编程 界面
输入点
状态栏
第二节 CCT程序
菜单栏
快速导航面板
模式快捷键
参数/连接栏
逻辑/控制栏
Operations 快捷键
输出点
江森自控楼宇自动化控制培训
第二节 CCT程序
四、编程演示
1、演示范例
点位
根据下表要求编程
UI1
DI1
DI2
UI2 AO1 BO1
描述 送风温度 风机状态 风机故障 风机手自动 水阀命令 风机命令
对象名 SA-T SF-S SF-F SF-AM VLV-C SF-C

楼宇自动化控制系统介绍.ppt


2、 风机连锁控制
BA 系统允许用户自行设定风机状态与控制之间的连锁监察功能．
3、 风机跳闸报警临察 DDC 控制器会监察风机跳闸报警。 在有报警时， 停下风机并以声光报警形式在操作站上显示， 以提醒操作人员安排有关人员做检修工作。 而 BA 系统也会将有关的事项一一记录，以作日后
检查之用。
4、 风机状态监测 5、 显示/记录
BA系统介绍
江森自控
1
大纲 一、楼宇自控系统概念 二、楼宇自控系统的监控内容 三、江森自控楼宇系统的系统架构 四、如何做好一份方案
2
内容一
楼宇自控系统概念
3
采用楼宇自控系统的主要目的 创造舒适、健康、宜人的办公环境； 降低大楼的能耗； 延长机电设备运行寿命,提高运行寿命； 提升物业管理水平，减少人力投入，降低维护费用； 提升大厦的技术含量、知名度； 提高系统的整体效能。
26
点表
公共照明 运行状态 手自动状态 启停控制 小计：
AI DI DO AO N 1 N
0NN 0
BA设备 DD配电系统监测
28
005
0001
sp mA
0. 0
?????????
p mA 1 X
0002 A 0051
0003
0052
05
001
stl oV
0. 0
?????????
风阀与风机状态连锁。
风机启动后，过滤网前后将建立起一个风压差值，当风压差值大于某一个设定值时，表明过滤网 堵塞，则压差开关将输出报警信号，用于提醒有关工作人员及时清洗过滤网，以长期保持空调机 组的工作效果。
水阀、风阀与风机状态连锁，在没有风机状态的情况下，将水阀、风阀关死。

江森自控METASYS操作手册

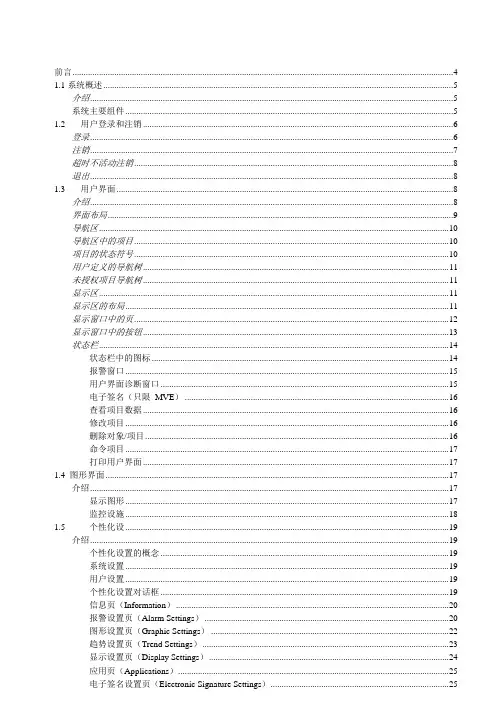

前言 (4)1.1系统概述 (5)介绍 (5)系统主要组件 (5)1.2 用户登录和注销 (6)登录 (6)注销 (7)超时不活动注销 (8)退出 (8)1.3 用户界面 (8)介绍 (8)界面布局 (9)导航区 (10)导航区中的项目 (10)项目的状态符号 (10)用户定义的导航树 (11)未授权项目导航树 (11)显示区 (11)显示区的布局 (11)显示窗口中的页 (12)显示窗口中的按钮 (13)状态栏 (14)状态栏中的图标 (14)报警窗口 (15)用户界面诊断窗口 (15)电子签名（只限MVE） (16)查看项目数据 (16)修改项目 (16)删除对象/项目 (16)命令项目 (17)打印用户界面 (17)1.4 图形界面 (17)介绍 (17)显示图形 (17)监控设施 (18)1.5 个性化设 (19)介绍 (19)个性化设置的概念 (19)系统设置 (19)用户设置 (19)个性化设置对话框 (19)信息页（Information） (20)报警设置页（Alarm Settings） (20)图形设置页（Graphic Settings） (22)趋势设置页（Trend Settings） (23)显示设置页（Display Settings） (24)应用页（Applications） (25)电子签名设置页（Electronic Signature Settings） (25)注释设置页（Annotation Settings） (26)1.6全局搜索 (26)介绍 (26)全局搜索概述 (26)全局搜索查看器界面 (26)对象列表 (29)实施全局搜索 (29)停止搜索 (30)在搜索结果中选择对象 (30)从搜索结果中删除对象 (30)清除所有搜索结果 (30)向现有搜索结果中手动添加对象 (30)向现有搜索结果中添加新的搜索结果 (30)给分类搜索结果排序 (31)调整搜索结果表中列的顺序 (31)打印搜索结果表 (31)在搜索结果表中命令对象 (31)将搜索结果复制到剪贴板 (31)保存对象列表 (31)打开对象列表 (32)删除对象列表 (32)1.7 全局命令 (32)介绍 (32)全局命令概述 (33)全局命令对话框 (34)命令结果查看器 (35)发送全局命令 (36)使用命令结果查看器 (37)显示命令结果查看器 (37)在命令结果查看器中调整列的顺序 (38)打印命令结果 (38)将命令结果保存到文件中 (38)清除命令结果查看器 (38)1.8 报警和事件管理 (38)介绍 (38)报警和事件管理概述 (38)事件库 (39)默认目的地 (40)ADS/ADX事件信息转发 (40)事件信息的路由、过滤和目的地 (40)事件优先级 (41)通过报警窗口处理报警和事件 (41)打开或关闭报警弹出窗口 (42)事件查看器和事件信息 (42)查看报警事件 (42)在事件查看器中处理报警事件 (44)确认事件信息 (44)放弃事件信息 (44)打印显示的事件信息 (44)为生成事件信息的对象启动Focus视图 (44)启动与事件信息相关的图形 (44)事件信息注释 (44)添加注释 (45)创建注释 (45)查看注释 (45)1.9 时间表 (46)介绍 (46)时间表的概念 (46)日历 (46)时间表 (47)事件 (47)创建时间表 (47)查看及编辑时间表 (54)前言本文基于Metasys 系统扩展架构3.1 版本而写，您的系统可能会因为版本不同而与本文略有差异。
