论剪力墙结构变形缝钢大模板的设计与施工摘要：本文结合东莞市滨江公馆8#楼及其地下室工程，探讨了剪力墙结构变形缝钢大模板的特点和模板的设计与施工，分析了剪力墙结构变形缝钢大模板施工中的质量控制与安全措施，以供类似工程参考。
关键词：剪力墙结构；变形缝；钢大模板；设计；施工abstract: in this paper, combined with the city of dongguan binjiang mansion 8# floor and basement engineering, design and construction of large steel formwork and formwork joint characteristics of deformation of the shear wall structure were discussed, analysis of shear wall structure deformation joint quality control and safety measures of construction steel template, in order to offer a reference for similar engineering.key words: shear wall structure; deformation; steel template; design; construction中图分类号：tu398+.2 文献标识码：文章编号：一工程概况东莞市滨江公馆8#楼及其地下室工程，位于东莞市万江区莞穗路与蓬庙桥交汇处，总建筑面积3.5686万㎡，结构类型为钢筋混凝土剪力墙结构。
地下一层，地上三十二层，主体分三个单元，单元与单元之间设置250㎜宽变形缝，且变形缝两侧设计有剪力墙，一侧的剪力墙面积为4.6米×3.0米(长×高)。
剪力墙结构大模板普通混凝土施工在现代建筑工程中，剪力墙结构因其出色的抗震性能和空间分隔能力而被广泛应用。
而大模板普通混凝土施工技术则是实现剪力墙结构高质量建设的重要手段。
接下来，让我们深入了解一下这一施工过程。
一、施工准备在正式开始施工之前，充分的准备工作是必不可少的。
首先是技术准备，施工人员需要熟悉施工图纸，了解剪力墙的结构特点、尺寸要求以及混凝土的强度等级等关键信息。
同时，制定详细的施工方案，明确施工流程和质量控制要点。
材料准备也是关键环节。
要确保水泥、砂、石、外加剂等原材料的质量符合设计要求。
水泥应具有稳定的性能和合适的强度等级；砂要粗细适中，含泥量低；石子的粒径和级配要合理；外加剂的性能要满足混凝土的特殊要求。
此外，还需准备好大模板，其尺寸和规格应与剪力墙的设计尺寸相匹配，并且具有足够的强度和刚度，以承受混凝土浇筑时的压力。
现场准备工作包括清理施工现场，确保场地平整、畅通，为施工设备和材料的运输提供便利。
同时，要搭建好混凝土搅拌站和运输通道，安装好垂直运输设备，如塔吊等。
二、钢筋工程剪力墙中的钢筋是保证结构强度和稳定性的重要组成部分。
钢筋的加工应严格按照设计图纸进行，确保钢筋的型号、长度、弯钩长度等符合要求。
钢筋的连接方式通常有绑扎连接、焊接和机械连接，应根据具体情况选择合适的连接方式，并保证连接质量可靠。
在安装钢筋时，要注意钢筋的位置和间距准确无误，尤其是剪力墙的边缘构件和暗柱等部位，钢筋的布置较为复杂，需要精心施工。
同时，要设置好钢筋的保护层垫块，以防止钢筋在混凝土浇筑过程中受到侵蚀。
三、大模板安装大模板的安装质量直接影响到剪力墙的成型质量和尺寸精度。
安装前，要对模板进行清理和涂刷脱模剂，以方便后续的拆模工作。
安装时，先将模板按照编号依次吊运至安装位置，然后通过塔吊或其他起重设备将模板初步就位。
接着，使用螺栓、对拉螺杆等连接件将相邻的模板固定在一起，并调整模板的垂直度和平整度，使其符合设计要求。
![剪力墙结构大模板墙体钢筋绑扎工艺标准(4081996)[004]](https://img.taocdn.com/s1/m/11270a1b0066f5335b812136.png)
剪力墙结构大模板墙体钢筋绑扎工艺标准（408-1996）范围本工艺标准适用于外板内模，外砖内模、全现浇大模板等结构形式的墙体钢筋绑扎工程。
施工准备2.1 材料及主要机具：2.1.1 成型钢筋或网片：根据设计图纸要求的规格尺寸，预先加工成型钢筋或点焊网片。
2.1.2 拉筋和支撑筋：采用双层钢筋网片时，在两片钢筋间应绑拉筋和支撑筋，以便固定上下左右钢筋间的距离。
见图4-8（a）、（b）。
拉结筋如图4-8（a）所示，l为两网片之间的距离，绑扎时纵横间距不大于700mm。
但这种形式的拉结筋只起到拉而不能起撑的作用。
为了保证墙体双层网片正确位置，最好采用梯形支撑筋，如图4-8（b）。
梯形支撑筋是用两根竖筋（用墙体竖筋同直径同高度）与水平筋焊成梯形，绑在墙体两排钢筋之间起到撑的作用，间距1200mm左右。
图中H为墙体竖筋高度，h为墙体横筋间距，c等于混凝土墙体厚减去保护层。
2.1.3 铁丝：可采用20～22号铁丝（火烧丝）或镀锌铁丝（铅丝）。
2.1.4 控制混凝土保护层用的砂浆垫块、塑料卡。
2.1.5 工具：钢筋钩子、撬棍、钢筋板子、绑扎架、钢丝刷子、手推车、粉笔、尺子等。
图4-8（ａ）拉结筋；（ｂ）梯形支撑筋2.2 作业条件2.2.1 检查钢筋的出厂合格证，按规定作力学性能复试，当加工过程中发生脆断等特殊情况，还需作化学成分检验；网片应有加工厂出厂合格证，钢筋应无老锈及油污。
2.2.2 钢筋或点焊网片应按现场施工平面图中指定位置堆放，网片立放时需有支架，平放时应垫平，垫木应上下对正，吊装时应使用网片架吊装。
2.2.3 钢筋外表面如有铁锈时，应在绑扎前清除干净，锈蚀严重侵蚀断面的钢筋不得使用。
2.2.4 检查网片的几何尺寸、规格、数量及点焊质量等，合格后方可使用。
2.2.5 外砖内模工程必须砌完外墙。
2.2.6 应将绑扎钢筋地点清理干净。
2.2.7 弹好墙身、洞口位置线，并将预留钢筋处的松散混凝土剔凿干净。

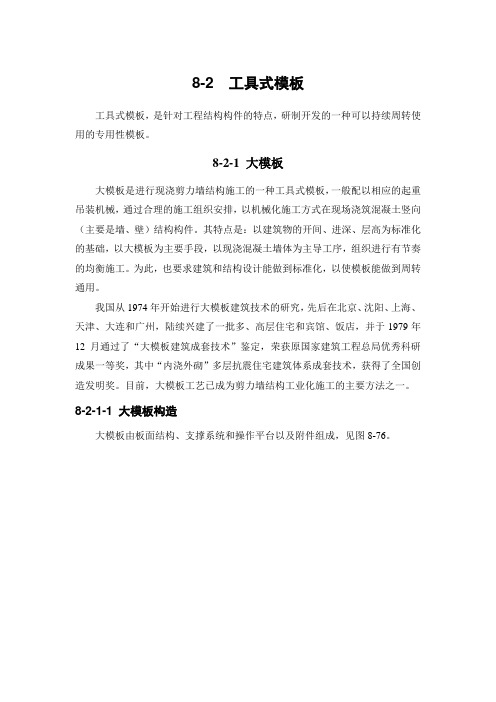

8-2 工具式模板工具式模板，是针对工程结构构件的特点，研制开发的一种可以持续周转使用的专用性模板。
8-2-1 大模板大模板是进行现浇剪力墙结构施工的一种工具式模板，一般配以相应的起重吊装机械，通过合理的施工组织安排，以机械化施工方式在现场浇筑混凝土竖向（主要是墙、壁）结构构件。
其特点是：以建筑物的开间、进深、层高为标准化的基础，以大模板为主要手段，以现浇混凝土墙体为主导工序，组织进行有节奏的均衡施工。
为此，也要求建筑和结构设计能做到标准化，以使模板能做到周转通用。
我国从1974年开始进行大模板建筑技术的研究，先后在北京、沈阳、上海、天津、大连和广州，陆续兴建了一批多、高层住宅和宾馆、饭店，并于1979年12月通过了“大模板建筑成套技术”鉴定，荣获原国家建筑工程总局优秀科研成果一等奖，其中“内浇外砌”多层抗震住宅建筑体系成套技术，获得了全国创造发明奖。
目前，大模板工艺已成为剪力墙结构工业化施工的主要方法之一。
8-2-1-1 大模板构造大模板由板面结构、支撑系统和操作平台以及附件组成，见图8-76。
图8-76 组合式大模板的构造1-反向模板；2-正向模板；3-上口卡板；4-活动护身栏；5-爬梯横担；6-连接螺栓；7-操作平台三角挂架；8-三角支撑架；9-铁爬梯；10-穿墙螺栓；11-地脚螺栓；12-板面地脚螺栓；13-反活动角模；14-正活动角模1．面板材料板面是直接与混凝土接触的部分，要求表面平整，加工精密，有一定刚度，能多次重复使用。
可作面板的材料很多，有钢板、木（竹）胶合板以及化学合成材料面板等，常用的为前两种。
（1）整块钢面板一般用4~6mm（以6mm为宜）钢板拼焊而成。
这种面板具有良好的强度和刚度，能承受较大的混凝土侧压力及其他施工荷载，重复利用率高，一般周转次数在200次以上。
另外，由于钢板面平整光洁，耐磨性好，易于清理，这些均有利于提高混凝土表面的质量。
缺点是耗钢量大，重量大（40kg/m2），易生锈，不保温，损坏后不易修复。
剪力墙结构大模板墙体钢筋绑扎工艺标准（）部门： xxx时间： xxx制作人：xxx整理范文，仅供参考，可下载自行修改剪力墙结构大模板墙体钢筋绑扎工艺标准<408-1996）范围本工艺标准适用于外板内模，外砖内模、全现浇大模板等结构形式的墙体钢筋绑扎工程。
施工准备2.1 材料及主要机具：2.1.1 成型钢筋或网片：根据设计图纸要求的规格尺寸，预先加工成型钢筋或点焊网片。
2.1.2 拉筋和支撑筋：采用双层钢筋网片时，在两片钢筋间应绑拉筋和支撑筋，以便固定上下左右钢筋间的距离。
见图4-8<a）、<b）。
拉结筋如图4-8<a）所示，l为两网片之间的距离，绑扎时纵横间距不大于700mm。
但这种形式的拉结筋只起到拉而不能起撑的作用。
为了保证墙体双层网片正确位置，最好采用梯形支撑筋，如图4-8<b）。
梯形支撑筋是用两根竖筋<用墙体竖筋同直径同高度）与水平筋焊成梯形，绑在墙体两排钢筋之间起到撑的作用，间距1200mm左右。
图中H为墙体竖筋高度，h为墙体横筋间距，c等于混凝土墙体厚减去保护层。
b5E2RGbCAP2.1.3 铁丝：可采用20～22号铁丝<火烧丝）或镀锌铁丝<铅丝）。
2.1.4 控制混凝土保护层用的砂浆垫块、塑料卡。
2.1.5 工具：钢筋钩子、撬棍、钢筋板子、绑扎架、钢丝刷子、手推车、粉笔、尺子等。
图4-8<ａ）拉结筋；<ｂ）梯形支撑筋2.2 作业条件2.2.1 检查钢筋的出厂合格证，按规定作力学性能复试，当加工过程中发生脆断等特殊情况，还需作化学成分检验；网片应有加工厂出厂合格证，钢筋应无老锈及油污。
p1EanqFDPw2.2.2 钢筋或点焊网片应按现场施工平面图中指定位置堆放，网片立放时需有支架，平放时应垫平，垫木应上下对正，吊装时应使用网片架吊装。
DXDiTa9E3d2.2.3 钢筋外表面如有铁锈时，应在绑扎前清除干净，锈蚀严重侵蚀断面的钢筋不得使用。
剪力墙大模板的使用范围剪力墙大模板，这个名字听着好像很专业，实际上它就是建筑工地上用来做墙体的“大板子”，听起来是不是有点像拼图？对，没错，没见过的朋友可能会觉得它有点复杂，搞不清楚到底是啥玩意儿，但其实一说到它的作用，你就会发现它可比你想象的要“牛”得多。
咱们这不都是听过“高楼大厦”这个词吗？这些高楼大厦的骨架，几乎少不了剪力墙的身影。
简单来说，这种模板就是用来支撑、固定和浇筑剪力墙的，它可不是随便哪个小工地上都能随便用的，是有讲究的。
剪力墙大模板的使用范围其实挺广泛的，尤其是在高层建筑中，甚至是那些超高层建筑。
你瞧着一栋栋摩天大楼，底下的基础好，楼上的结构才会稳。
而这些剪力墙就是其中的“定海神针”。
它们不仅仅是用来隔离空间的，最重要的是它们能抵抗地震和风力等外部压力，防止建筑物出现摇摇晃晃的情况。
可以说没有剪力墙，楼房顶多就是个外形好看的“纸片楼”，一遇到灾难就会崩塌。
哈哈，是不是听起来有点夸张，但这就是剪力墙的重要性。
再说说这个“模板”吧，它可不简单。
想象一下，如果没有大模板，工程师要用一块一块的小模具来拼接，效率低不说，连做出来的墙面都会显得粗糙，效果差。
大模板就像一个巨大的“模具”，直接把浇筑的混凝土形态固定下来，结果就是墙面平整光滑，整体效果超好。
可以说，剪力墙大模板就是高效率、好质量的代名词。
话说回来，这种模板的使用也不是随便谁都能玩的，它得适应不同的工程需求，尺寸、形状和材质都要根据设计图纸来定。
再简单点说，搞建筑的朋友都知道，模板的精度直接决定了你墙体的美观度和稳定性。
所以，它的使用范围自然就跟着这些要求走了。
不过，剪力墙大模板也不是说用在哪儿都行。
比如你想用它来做个小别墅，那就显得有点大材小用了。
一般来说，这种模板最适合那些需要大面积墙体的地方，比如高层住宅、办公楼或者医院、商场等大型建筑。
你想啊，这些地方的墙面都很长，模板要是太小，单独拼装会很麻烦。
而大模板就能一下子覆盖大片区域，减少了搭建和拆卸的时间，简直就是节约工期的神器。
危险性工程平安专项施工方案高大支撑模板搭设专项方案编制人：审核人：审批人：编制单位：编制时刻：目录1 工程概况 ............................................................................................. 错误!未定义书签。
2 施工预备 ............................................................................................. 错误!未定义书签。
技术预备 ........................................................................................ 错误!未定义书签。
材料选择 ........................................................................................ 错误!未定义书签。
现场预备 ........................................................................................ 错误!未定义书签。
3 支模方式 ............................................................................................. 错误!未定义书签。
施工人员、材料、设备安排 ........................................................ 错误!未定义书签。
质量标准 ........................................................................................ 错误!未定义书签。
剪力墙结构大模板
1 范围
本技术交底适用于剪力墙结构，多层、高层大模板普通混凝土浇筑工艺。
2 施工准备
2.1 材料要求及主要机具：
2.1.1 水泥：用325～425号普通硅酸盐水泥或矿渣硅酸盐水泥。
当使用矿渣硅酸盐水泥时，应视具
体情况采取早强措施，确保墙体拆模及扣板强度。
2.1.2 砂：粗砂或中砂，当混凝土为C30以下时，含泥量不大于5%。
混凝土等于及高于C30时，
含泥量不大于3%。
2.1.3 石子：卵石或碎石，粒径0.5～
3.2cm，当混凝土为C30以下时，含泥量不大于2%，混凝土
等于及高于C30时，含泥量不大于1%。
2.1.4 水：不含杂质的洁净水。
2.1.5 外加剂：应符合相应标准的技术要求，其掺量应根据施工要求，通过试验室确定。
2.1.6 主要机具：混凝土搅拌机、吊斗、手推车、磅秤、插入式振捣棒（高频）、铁锹、铁盘、木
抹子、小平锹、水勺、水桶、胶皮水管等。
2.2 作业条件：
2.2.1 办完钢筋隐检手续，注意检查支铁、垫块，以保证保护层厚度。
核实墙内预埋件、预留孔洞、
水电预埋管线、盒（槽）的位置、数量及固定情况。
2.2.2 检查模板下口、洞口及角模处拼接是否严密，边角柱加固是否可靠，各种连接件是否牢固。
2.2.3 检查并清理模板内残留杂物，用水冲净。
外砖内模的砖墙及木模，常温时应浇水湿润。
2.2.4 混凝土搅拌机、振捣器、磅秤等，经检查、维修。
计量器具已定期校核。
2.2.5 检查电源、线路，并做好夜间施工照明的准备。
2.2.6 由试验室进行试配，确定混凝土配合比及外加剂用量，注意节约水泥，方便施工，满足混凝
土早期强度要求，拆模后墙面平整，达到不抹灰的要求。
3 操作工艺
3.1 工艺流程：
作业准备→混凝土搅拌→混凝土运输→混凝土浇筑、振捣
→拆模、养护
3.2 混凝土搅拌：采用自落式搅拌机，加料顺序宜为，先加1/2用水量，然后加石子、水泥、砂搅拌1min，再加剩余1/2用水量继续搅拌，搅拌时间不少于1.5min，掺外加剂时搅拌时间应适当延长。
各种
材料计量准确，计量精度：水泥、水、外加剂为±2%，骨料为±3%。
雨期应经常测定砂、石含水率，以保
证水灰比准确。
3.3 混凝土运输：混凝土从搅拌地点运至浇筑地点，延续时间尽量缩短，根据气温宜控制在0.5～1h 之内。
当采用商品混凝土时，应充分搅拌后再卸车，不允许任意加水，混凝土发生离析时，浇筑前应二次
搅拌，已初凝的混凝土不应使用。
3.4 混凝土浇筑、振捣：
3.4.1 墙体浇筑混凝土前，在底部接槎处先浇筑5cm厚与墙体混凝土成份相同的水泥砂浆或减石子混凝土。
用铁锹均匀入模，不应用吊斗直接灌入模内。
第一层浇筑高度控制在50cm左右，以后每次浇筑高度不应超过1m；分层浇筑、振捣。
混凝土下料点应分散布置。
墙体连续进行浇筑，间隔时间不超过2h。
墙体混凝土的施工缝宜设在门洞过梁跨中1/3区段。
当采用平模时或留在内纵模墙的交界处，墙应留垂直缝。
接槎处应振捣密实。
浇筑时随时清理落地灰。
3.4.2 洞口浇筑时，使洞口两侧浇筑高度对称均匀，振捣棒距洞边30cm以上，宜从两侧同时
振捣，防止洞口变形。
大洞口下部模板应开口，并补充混凝土及振捣。
3.4.3 外砖内模、外板内模大角及山墙构造柱应分层浇筑，每层不超过50cm，内外墙交界处加
强振捣，保证密实。
外砖内模应采取措施，防止外墙鼓胀。
3.4.4 振捣：插入式振捣器移动间距不宜大于振捣器作用半径的1.5倍，一般应小于50cm，门洞口两侧构造柱要振捣密实，不得漏振。
每一振点的延续时间，以表面呈现浮浆和不再沉落为达到要求，避免碰撞钢筋、模板、预埋件、预埋管、外墙板空腔防水构造等，发现有变形、移位，各有关工种相互配合进
行处理。
3.4.5 墙上口找平：混凝土浇筑振捣完毕，将上口甩出的钢筋加以整理，用木抹子按预定标高线，将表面找平。
预制楼板安装宜采用硬架支模，上口找平时，使混凝土墙上表面低于预制楼板下皮标高3～
5cm。
3.4.6 拆模养护：常温时混凝土强度大于1MPa，冬期时掺防冻剂，使混凝土强度达到4MPa时拆模，保证拆模时。
墙体不粘模、不掉角、不裂缝，及时修整墙面、边角。
常温及时喷水养护，养护时间不少于
7d，浇水次数应能保持混凝土湿润。
3.5 冬期施工：
3.5.1 室外日平均气温连续5d稳定低于+5℃，即进入冬期施工。
3.5.2 原材料的加热、搅拌、运输、浇筑和养护等，应根据冬施方案施工。
掺防冻剂混凝土出机温
度不得低于+10℃，入模温度不得低于+5℃。
3.5.3 冬期注意检查外加剂掺量，测量水及骨料的加热温度，以及混凝土的出机温度、入模温度，
骨料必须清洁，不含有冰雪等冻结物，混凝土搅拌时间比常温延长50%。
3.5.4 混凝土养护做好测温记录，初期养护温度不得低于防冻剂的规定温度，当温度降低到防冻剂
的规定温度以下时，强度不应小于4MPa。
3.5.5 拆除模板及保温层，应在混凝土冷却至+5℃以后，拆模后混凝土表面温度与环境温度差大于
15℃时，表面应覆盖养护，使其缓慢冷却。
4 质量标准
4.1 保证项目：
4.1.1 混凝土使用的水泥、骨料和外加剂等，必须符合施工规范的有关规定，使用前检查出厂合格
证、试验报告。
4.1.2 混凝土配合比、原材料计量、搅拌、养护和施工缝处理，必须符合施工规范的规定。
4.1.3 混凝土试块必须按规定取样、制作、养护和试验，其强度评定应符合“混凝土强度检验评定标
准”（GBJ107—87）的要求。
4.2 基本项目：
混凝土振捣密实，墙面及接槎处应平整，不得有孔洞、露筋、缝隙夹渣等缺陷。
4.3 允许偏差项目，见表4-32。
表4-31
注：H为墙全高。
5 成品保护
5.1 不得任意拆改大模板的连接件及螺栓，以保证大模板的外形尺寸准确。
5.2 混凝土浇筑、振捣至最后完工时，要保持甩出钢筋的位置正确。
5.3 应保护预留洞口、预埋件及水电预埋管、盒等。
6 应注意的质量问题
6.1 墙体烂根：预制楼板安装后，支模前在每边模板下口抹找平层，找平层嵌入模板不超过1cm，保证模板下口严密。
墙体混凝土浇筑前，先均匀浇筑5cm厚砂浆或减石子混凝土。
混凝土坍落度要严格控
制，防止混凝土离析，底部振捣应认真操作。
6.2 洞口移位变形：浇筑时防止混凝土冲击洞口模板，洞口两侧混凝土应对称、均匀进行浇筑、振
捣。
模板穿墙螺栓应紧固可靠。
6.3 外砖墙歪闪：外砖内模墙体施工时，砖墙预留洞，用方木，花蓝螺栓将砖墙从外面与大模板拉。
