下载文档原格式
第2章晶体缺陷晶体缺陷实际晶体中某些局部区域，原子排列是紊乱、不规则的，这些原子排列规则性受到严重破坏的区域统称为“晶体缺陷”。
晶体缺陷分类：1)点缺陷：如空位、间隙原子和置换原子等。
2)线缺陷：主要是位错。
3)面缺陷：如晶界、相界、层错和表面等。

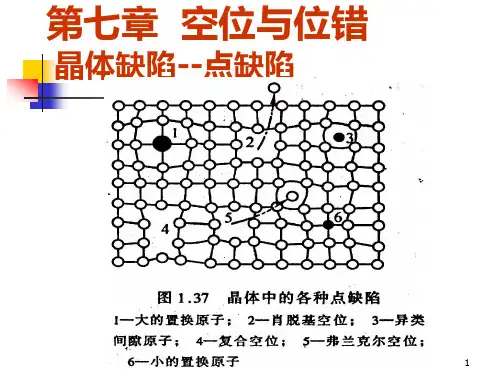

2.1 点缺陷空位——晶体中某结点上的原子空缺了，则称为空位。
点缺陷的形成：肖特基空位：脱位原子迁移到晶体表面或者内表面的正常结点位置，从而使晶体内部留下空位，这样的空位称为肖特基(Schottky)空位。
（内部原子迁移到表面）肖特基(Schottky)空位弗仑克耳(Frenkel)空位弗仑克耳空位：脱位原子挤入点阵空隙，从而在晶体中形成数目相等的空位和间隙原子，称为弗仑克耳(Frenkel)空位。
（由正常位置迁移到间隙）外来原子：外来原子也可视为晶体的点缺陷，导致周围晶格的畸变。
外来原子挤入晶格间隙（间隙原子），或置换晶格中的某些结点（置换原子）。
空位的热力学分析：空位是由原子的热运动产生的，晶体中的原子以其平衡位置为中心不停地振动。
对于某单个原子而言，其振动能量也是瞬息万变的，在某瞬间原子的能量高到足以克服周围原子的束缚，离开其平衡位置从而形成空位。
空位是热力学稳定的缺陷点缺陷的平衡浓度系统自由能F=U- TS (U为内能，S为总熵值，T为绝对温度)平衡机理：实际上为两个矛盾因素的平衡a 点缺陷导致弹性畸变使晶体内能U增加，使自由能增加，降低热力学稳定性b 使晶体中原子排列混乱度增加，熵S增加，使自由能降低，增加降低热力学稳定性熵的变化包括两部分：①空位改变它周围原子的振动引起振动熵，Sf。
②空位在晶体点阵中的存在使体系的排列方式大大增加，出现许多不同的几何组态，使组态熵Sc增加。
空位浓度，是指晶体中空位总数和结点总数(原子总数)的比值。
随晶体中空位数目n的增多，自由能先逐渐降低，然后又逐渐增高，这样体系中在一定温度下存在一个平衡空位浓度，在平衡浓度下，体系的自由能最低。
大学课件,材基习题答案第六章空位与位错一、名词解释空位平衡浓度：金属晶体中，空位是热力学稳定的晶体缺陷，在一定的空位下对应一定的空位浓度，通常用金属晶体中空位总数与结点总数的比值来表示。
位错：晶体中的一种原子排列不规则的缺陷，它在某一个方向上的尺寸很大，另两个方向上尺寸很小。
柏氏回路：确定柏氏族矢量的过程中围绕位错线作的一个闭合回路，回路的每一步均移动一个原子间距，使起点与终点重合。
P-N力：周期点阵中移动单个位错时，克服位错移动阻力所需的临界切应力扩展位错：两个不全位错之间夹有层错的位错组态堆垛层错：密排晶体结构中整层密排面上原子发生滑移错排而形成的一种晶体缺陷。
弗兰克-瑞德位错源：两个结点被钉扎的位错线段在外力的作用下不断弯曲弓出后，互相邻近的位错线抵消后产生新位错，原被钉扎错位线段恢复到原状，不断重复产生新位错的，这个不断产生新位错、被钉扎的位错线即为弗兰克-瑞德位错源。
Orowan机制：合金相中与基体非共格的较硬第二相粒子与位错线作用时不变形，位错绕过粒子，在粒子周围留下一个位错环使材料得到强化的机制。
科垂尔气团：围绕刃型位错形成的溶质原子聚集物，通常阻碍位错运动，产生固溶强化效果。
铃木气团：溶质原子在层错区偏聚，由于形成化学交互作用使金属强度升高。
面角位错：在fcc晶体中形成于两个{111}面的夹角上，由三个不全位错和两个层错构成的不能运动的位错组态。
多边形化：连续弯曲的单晶体中由于在加热中通过位错的滑移和攀移运动，形成规律的位错壁，成为小角度倾斜晶界，单晶体因而变成多边形的过程。
二、问答 1 解答：层错能高，难于形成层错和扩展位错，形成的扩展位错宽度窄，易于发生束集，容易发生交滑移，冷变形中线性硬化阶段短，甚至被掩盖，而抛物线硬化阶段开始早，热变形中主要发生动态恢复软化；层错能低则反之，易于形成层错和扩展位错，形成的扩展位错宽度较宽，难于发生束集和交滑移，冷变形中线性硬化阶段明显，热变形中主要发生动态再结晶软化。
