02.空位与位错

金属材料与热处理试题 1一、填空题（30分，每空1分）1、根据采用的渗碳剂的不同，将渗碳分为__________、__________和__________三种。

2、普通灰铸铁、可锻铸铁、球墨铸铁及蠕墨铸铁中石墨的形态分别为__________、__________、__________和__________。

3、实际金属晶体的缺陷有__________、__________、__________。

4、工程中常用的特殊性能钢有_________、_________、_________。

5、金属的断裂形式有__________和__________两种。

6、按冶炼浇注时脱氧剂与脱氧程度分，碳钢分为_________、_________、_________和_________。

7、金属元素在钢中形成的碳化物可分为_________、_________两类。

8、常见的金属晶体结构有____________、____________和____________三种。

9、合金常见的相图有__________、__________、__________和具有稳定化合物的二元相图。

10、感应表面淬火的技术条件主要包括__________、__________及__________。

二、选择题（30分，每题2分）1、铜只有通过冷加工并经随后加热才能使晶粒细化，而铁则不需冷加工，只需加热到一定温度即使晶粒细化，其原因是（）A 铁总是存在加工硬化，而铜没有B 铜有加工硬化现象，而铁没有C 铁在固态下有同素异构转变，而铜没有D 铁和铜的再结晶温度不同2、常用不锈钢有铁素体不锈钢、奥氏体不锈钢、马氏体不锈钢和（）A 铁素体-奥氏体不锈钢B 马氏体-奥氏体不锈钢C 莱氏体不锈钢D 贝氏体不锈钢3、以下哪种铸铁的断口呈灰黑色？（）A 马口铁B 白口铸铁C 麻口铸铁 D灰铸铁4、用于制造渗碳零件的钢称为（）。

A 结构钢B 合金钢C 渗碳钢D 工具钢5、马氏体组织有两种形态（）。

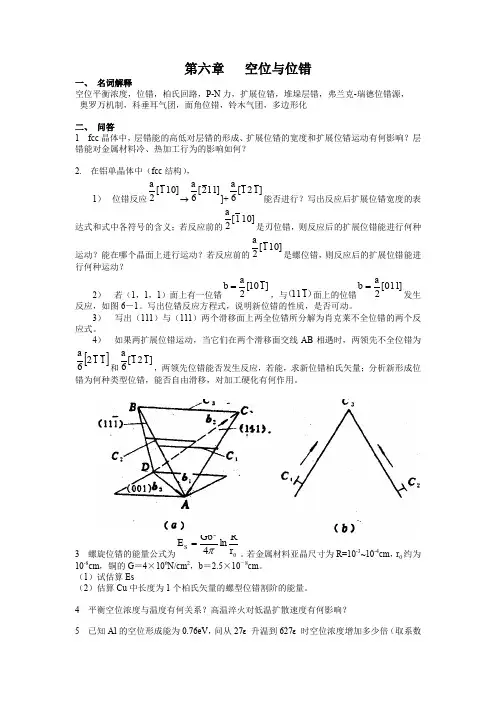

第六章 空位与位错一、 名词解释空位平衡浓度，位错，柏氏回路，P-N 力，扩展位错，堆垛层错，弗兰克-瑞德位错源， 奥罗万机制，科垂耳气团，面角位错，铃木气团，多边形化二、 问答1 fcc 晶体中，层错能的高低对层错的形成、扩展位错的宽度和扩展位错运动有何影响？层错能对金属材料冷、热加工行为的影响如何？2. 在铝单晶体中（fcc 结构），1） 位错反应]101[2a →]112[6a ]+]121[6a 能否进行？写出反应后扩展位错宽度的表达式和式中各符号的含义；若反应前的]101[2a 是刃位错，则反应后的扩展位错能进行何种运动？能在哪个晶面上进行运动？若反应前的]101[2a 是螺位错，则反应后的扩展位错能进行何种运动？2） 若（1，1，1）面上有一位错]110[2a b =，与）（111面上的位错]011[2a b =发生反应，如图6－1。

写出位错反应方程式，说明新位错的性质，是否可动。

3） 写出（111）与（111）两个滑移面上两全位错所分解为肖克莱不全位错的两个反应式。

4） 如果两扩展位错运动，当它们在两个滑移面交线AB 相遇时，两领先不全位错为[]1126a 和]121[6a ，两领先位错能否发生反应，若能，求新位错柏氏矢量；分析新形成位错为何种类型位错，能否自由滑移，对加工硬化有何作用。

图6－13 螺旋位错的能量公式为02ln 4r R Gb E S π=。

若金属材料亚晶尺寸为R=10-3~10-4cm ，r 0约为10-8cm ，铜的G ＝4×106N/cm 2，b ＝2.5×10－8cm 。

（1）试估算Es（2）估算Cu 中长度为1个柏氏矢量的螺型位错割阶的能量。

4 平衡空位浓度与温度有何关系？高温淬火对低温扩散速度有何影响？5 已知Al 的空位形成能为0.76eV ，问从27ε 升温到627ε 时空位浓度增加多少倍（取系数A=1）6 在一个刃型位错附近放置另一个与之平行同号的另一个刃型位错，其位置如图6－2所示1，2，3，问它们在滑移面上受力方向如何？7、位错对金属材料有何影响？第六章空位与位错一、名词解释空位平衡浓度：金属晶体中，空位是热力学稳定的晶体缺陷，在一定的空位下对应一定的空位浓度，通常用金属晶体中空位总数与结点总数的比值来表示。

复习题（下）第六章空位与位错本章的主要内容：晶体中的缺陷，晶体缺陷的分类晶体缺陷的形成点缺陷：点缺陷的种类，点缺陷的形成，点缺陷的运动，点缺陷的平衡浓度，点缺陷对材料性能的影响位错：位错理论的起源：理论切变强度，位错学说位错的观察位错基本类型及特征：刃型位错，螺型位错，混合位错柏氏矢量：确定方法，柏氏矢量的模，实际晶体中的柏氏矢量，柏氏矢量的特性，位错密度外力场中作用在位错线上的力位错运动：滑移，攀移，派一纳力，混合位错的运动位错的弹性性质：直螺错的应力场，直刃错的应力场，混合直位错的应力场位错的应变能及位错线张力位错间的交互作用：两根平行螺位错的交互作用，两根平行刃位错的交互作用，位错的相互交截：螺型位错与螺型位错，刃错与刃错，螺错与刃错位错的塞积位错的增殖实际晶体中的位错：单位位错，堆垛层错，不全位错：肖克莱，弗兰克不全位错位错反应及汤普逊四面体位错与溶质原子的交互作用：弹性交互作用，柯垂尔气团，斯诺克气团，静电交互作用化学交互作用1 填空1 空位是热力学_______________的缺陷，而位错是热力学_____________的缺陷。

2 fcc晶体中单位位错（全位错）的柏氏矢量是_________________；bcc晶体中单位位错（全位错）的柏氏矢量是_________________;hcp晶体中单位位错（全位错）的柏氏矢量是_________________;fcc中Frank位错的柏氏矢量是___________。

3 一根柏氏矢量b=a/2<110>的扩展位错滑出晶体后，在晶体表面产生的台阶的高度为_____________________。

4 在某温度下，晶体中的空位数与点阵数的比值称为__________________。

2ξ为位错线单位矢量，b为柏氏矢量，则bξ=0时为_______位错，bξ=b时为________________位错，bξ =-b时为______________位错。

第一章 原子排列与晶体结构1. fcc 结构的密排方向是 ，密排面是 ，密排面的堆垛顺序是 ，致密度为 ，配位数是 ,晶胞中原子数为 ，把原子视为刚性球时，原子的半径r 与点阵常数a 的关系是 ；bcc 结构的密排方向是 ，密排面是 ,致密度为 ,配位数是 ,晶胞中原子数为 ，原子的半径r 与点阵常数a 的关系是 ；hcp 结构的密排方向是 ，密排面是 ，密排面的堆垛顺序是 ，致密度为 ，配位数是 ,，晶胞中原子数为 ，原子的半径r 与点阵常数a 的关系是 。

2. Al 的点阵常数为0.4049nm ，其结构原子体积是 ，每个晶胞中八面体间隙数为 ，四面体间隙数为 。

3. 纯铁冷却时在912ε 发生同素异晶转变是从 结构转变为 结构，配位数 ，致密度降低 ，晶体体积 ，原子半径发生 。

4. 在面心立方晶胞中画出）（211晶面和]211[晶向，指出﹤110﹥中位于（111）平面上的方向。

在hcp 晶胞的（0001）面上标出）（0121晶面和]0121[晶向。

5. 求]111[和]120[两晶向所决定的晶面。

6 在铅的（100）平面上，1mm 2有多少原子？已知铅为fcc 面心立方结构，其原子半径R=0.175×10-6mm 。

第二章 合金相结构一、 填空1） 随着溶质浓度的增大，单相固溶体合金的强度 ，塑性 ，导电性 ，形成间隙固溶体时，固溶体的点阵常数 。

2） 影响置换固溶体溶解度大小的主要因素是（1） ；（2） ；（3） ；（4） 和环境因素。

3） 置换式固溶体的不均匀性主要表现为 和 。

4） 按照溶质原子进入溶剂点阵的位置区分，固溶体可分为 和 。

5） 无序固溶体转变为有序固溶体时，合金性能变化的一般规律是强度和硬度 ，塑性 ，导电性 。

6）间隙固溶体是 ，间隙化合物是 。

二、 问答1、 分析氢，氮，碳，硼在α-Fe 和γ-Fe 中形成固溶体的类型，进入点阵中的位置和固溶度大小。

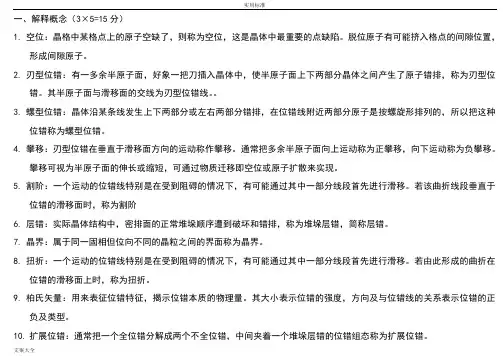

一、解释概念（3×5=15分）1.空位：晶格中某格点上的原子空缺了，则称为空位，这是晶体中最重要的点缺陷。

脱位原子有可能挤入格点的间隙位置，形成间隙原子。

2.刃型位错：有一多余半原子面，好象一把刀插入晶体中，使半原子面上下两部分晶体之间产生了原子错排，称为刃型位错。

其半原子面与滑移面的交线为刃型位错线。

3.螺型位错：晶体沿某条线发生上下两部分或左右两部分错排，在位错线附近两部分原子是按螺旋形排列的，所以把这种位错称为螺型位错。

4.攀移：刃型位错在垂直于滑移面方向的运动称作攀移。

通常把多余半原子面向上运动称为正攀移，向下运动称为负攀移。

攀移可视为半原子面的伸长或缩短，可通过物质迁移即空位或原子扩散来实现。

5.割阶：一个运动的位错线特别是在受到阻碍的情况下，有可能通过其中一部分线段首先进行滑移。

若该曲折线段垂直于位错的滑移面时，称为割阶6.层错：实际晶体结构中，密排面的正常堆垛顺序遭到破坏和错排，称为堆垛层错，简称层错。

7.晶界：属于同一固相但位向不同的晶粒之间的界面称为晶界。

8.扭折：一个运动的位错线特别是在受到阻碍的情况下，有可能通过其中一部分线段首先进行滑移。

若由此形成的曲折在位错的滑移面上时，称为扭折。

9.柏氏矢量：用来表征位错特征，揭示位错本质的物理量。

其大小表示位错的强度，方向及与位错线的关系表示位错的正负及类型。

10.扩展位错：通常把一个全位错分解成两个不全位错，中间夹着一个堆垛层错的位错组态称为扩展位错。

11.科垂尔气团：围绕刃型位错形成的溶质原子聚集物，通常阻碍位错运动，产生固溶强化效果。

12.面角位错：在FCC晶体中形成于两个{111}面的夹角上，由三个不全位错和两个层错构成的不能运动的位错组态。

二、填空（1×15＝15分）1.螺位错的滑移矢量与位错线________，凡是包含位错线的平面都可以作为它的滑移面。

但实际上，滑移通常是在那些原子________面上进行。
