异步清零和同步时钟使能的4位加法计数器

EDA实验技术文档含异步清0和同步时钟使能的4位加法计数器一、实验内容与实验原理利用Quartus II建立一个含计数使能、异步复位的4位加法计数器，并进行仿真测试和硬件测试。

由实验开发板上数字信号源Clock0提供一个输入为4Hz的时钟输入信号clk，由开发板上拨挡开关SW1控制计数使能端ena并由LED1指示，由核心板上SYS_RST按键控制复位端rst并由LED2指示，进位输出由LED3指示，计数值由数码管显示。

二、实验步骤1、使用Quartus II建立空白工程，然后命名为cnt_4b.qbf双击打开桌面上的Altera公司提供的Quartus II7.0(32-Bit)图标，显示如下软件界面；●选择菜单栏中File>>New Project Wizard来新建工程，点击后弹出新建工程向导对话框如下分别提示完成五项工作1）项目名称与保存路径2)顶层设计实体名称3）加入已有文件和相关库4）指定目标Altera器件封装和型号5）设置项目的其他EDA工具●单击Next进入如下图所示界面，并按图新建工程路径、名称、顶层实体在这里，工程名与顶层文件的实体名同名为cnt_4，文件夹所在路径名和文件夹名中不能用中文，不能用空格，不能用括号(),可以用下划线_或英文字母或数字，但最好也不要以数字开头。

●单击Next进入如下图所示界面，这里是添加已有相关工程文件，这里我们是建立空白工程，所以不需要添加任何文件●单击Next进入如下图所示界面，这一步是对所用实验核心板中FPGA器件进行设置，以确保代码顺利编译和下载。

MagicSOPC实验箱上的FPGA标配为：Altera公司CycloneII系列的EP2C35F672。

设置相关参数如图所示。

设置完成后，单击Next, 进入如下图所示界面,这里不需要设置其他EDA工具●再单击Next，出现如下图所示的工程信息报告对话框，提示设计者看到工程文件配置信息报告。

实验三含异步清零和同步使能的加法计数器一、实验目的1、了解二进制计数器的工作原理。

2、进一步熟悉QUARTUSII软件的使用方法和VHDL输入。

3、时钟在编程过程中的作用。

二、实验原理二进制计数器中应用最多、功能最全的计数器之一，含异步清零和同步使能的加法计数器的具体工作过程如下：在时钟上升沿的情况下，检测使能端是否允许计数，如果允许计数（定义使能端高电平有效）则开始计数，否则一直检测使能端信号。

在计数过程中再检测复位信号是否有效（低电平有效），当复位信号起作用时，使计数值清零，继续进行检测和计数。

其工作时序如图3-1所示：图3-1 计数器的工作时序三、实验内容本实验要求完成的任务是在时钟信号的作用下，通过使能端和复位信号来完成加法计数器的计数。

实验中时钟信号使用数字时钟源模块的1HZ信号，用一位拨动开关K1表示使能端信号，用复位开关S1表示复位信号，用LED模块的LED1～LED11来表示计数的二进制结果。

实验LED亮表示对应的位为‘1’，LED灭表示对应的位为‘0’。

通过输入不同的值模拟计数器的工作时序，观察计数的结果。

实验箱中的拨动开关、与FPGA的接口电路，LED灯与FPGA的接口电路以及拨动开关、LED与FPGA的管脚连接在实验一中都做了详细说明，这里不在赘述。

数字时钟信号模块的电路原理如图3-2所示，表3-1是其时钟输出与FPGA的管脚连接表。

图3-2 数字时钟信号模块电路原理表3-1 数字时钟输出与FPGA的管脚连接表按键开关模块的电路原理如图3-3所示，表3-2是按键开关的输出与FPGA的管脚连接表。

图3-3 按键开关模块电路原理信号名称FPGA I/O名称核心板接口管脚号功能说明S[0] Pin_AF5 JP1_91 ‘S1’SwitchS[1]Pin_AH6 JP1_93 ‘S2’SwitchS[2]Pin_AH7 JP1_95 ‘S3’SwitchS[3]Pin_AH8 JP1_97 ‘S4’SwitchS[4]Pin_AG10 JP1_99 ‘S5’SwitchS[5]Pin_AG11 JP1_101 ‘S6’SwitchS[6]Pin_AH14 JP1_90 ‘S7’SwitchS[7] Pin_AG7 JP1_92 ‘S8’SwitchS[8]Pin_AG8 JP1_94 ‘S9’SwitchS[9]Pin_AF9 JP1_96 ‘S10’SwitchS[10]Pin_AH10 JP1_98 ‘S11’SwitchS[11] Pin_AH11 JP1_100 ‘S12’Switch表3-2 按键开关与FPGA的管脚连接表四、实验步骤1、打开QUARTUSII软件，新建一个工程。

4位同步二进制加法计数器是一种常见的数字电路，用于实现二进制计数。

它可以将二进制数字表示为电信号，并且在每次输入脉冲时进行递增。

下面将详细介绍4位同步二进制加法计数器及其计数的最大值。

一、4位同步二进制加法计数器的原理1. 4位同步二进制加法计数器由4个触发器组成，每个触发器对应一个二进制位。

当输入一个脉冲时，每个触发器根据前一位的状态以及输入脉冲的信号进行状态转换。

这样就实现了二进制数的递增。

2. 触发器之间通过门电路连接，用于控制触发器状态的变化。

这些门电路可以根据具体的设计选择不同的逻辑门，常见的有AND门、OR 门、NOT门等。

3. 4位同步二进制加法计数器是同步计数器，即所有触发器同时接收输入脉冲，确保计数的同步性。

二、4位同步二进制加法计数器的计数最大值1. 4位二进制数的表示范围是0~15，因此4位同步二进制加法计数器的计数最大值为15。

2. 在计数到15后，再输入一个脉冲，计数器将重新从0开始计数，即实现了循环计数。

三、4位同步二进制加法计数器的应用1. 4位同步二进制加法计数器常用于数字电子钟、信号发生器等数字电路中，用于实现计数和定时功能。

2. 它还可以作为其他数字电路的组成部分，用于构建更复杂的逻辑功能。

3. 在数字系统中，计数器是十分重要的组件，它能够实现数字信号的计数和控制，广泛应用于各种数字系统中。

4位同步二进制加法计数器是一种重要的数字电路，通过它可以实现对二进制数的递增计数。

其计数的最大值为15，应用领域广泛。

希望本文内容能够对读者有所启发。

四、4位同步二进制加法计数器的工作原理4位同步二进制加法计数器是一种晶体管数字集成电路，它利用触发器和逻辑门等基本元件构成，能够实现二进制数字的加法计数。

在4位同步二进制加法计数器中，每个触发器代表一个二进制位，通过输入脉冲的控制，能够实现对二进制数的递增计数。

具体来说，当输入一个脉冲信号时，4位同步二进制加法计数器会根据触发器之间的连线和逻辑门的作用，根据之前的状态和输入脉冲的信号进行状态转换，从而实现二进制数的递增。

4位加法计数器一、实验目的（1）学习时序电路的VHDL描述方法。

（2）掌握时序进程中同步、异步控制信号的设计。

（3）熟悉EDA的仿真分析和硬件测试技术。

二、实验原理设计一个含计数使能、异步复位和并行预置功能的4位加法计数器，RST是异步复位信号，高电平有效；CLK是时钟信号；当使能信号ENA为1时，加法计数，COUT为计数进位输出，OUTY为计数输出。

VHDL参考程序如下：library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity CNT4B isport(clk:in std_logic;rst:in std_logic;ena:in std_logic;outy:out std_logic_vector(3 downto 0);cout:out std_logic);end CNT4B;architecture BEHA V of CNT4B issignal CQI:std_logic_vector(3 downto 0);beginP_REG:process(clk,rst,ena)beginif rst = '1' then CQI <= "0000";elsif clk'event and clk = '1' thenif ena = '1' then CQI <= CQI + 1;end if;end if;outy <= CQI;end process P_REG;cout <= CQI(0) and CQI(1) and CQI(2) and CQI(3);end BEHA V;三、实验任务（1）编写4位二进制加法计数器的VHDL程序。

（2）在ispDsignEXPERT System或者Quartu sⅡ上对加法计数器进行仿真。

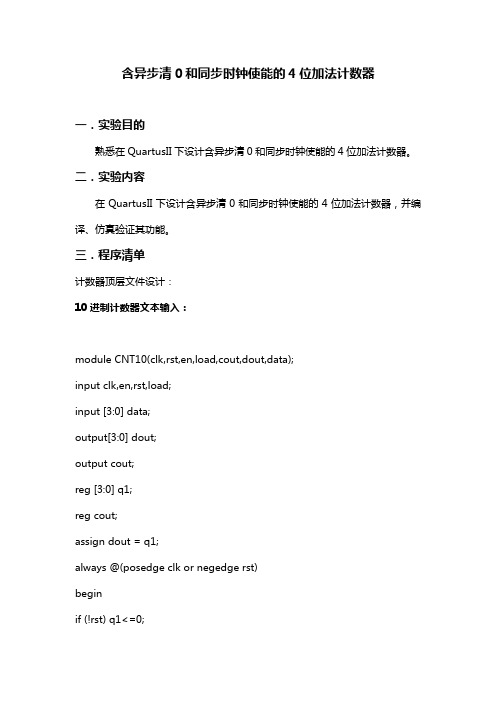

含异步清0和同步时钟使能的4位加法计数器一．实验目的熟悉在QuartusII下设计含异步清0和同步时钟使能的4位加法计数器。

二．实验内容在QuartusII下设计含异步清0和同步时钟使能的4位加法计数器，并编译、仿真验证其功能。

三．程序清单计数器顶层文件设计：10进制计数器文本输入：module CNT10(clk,rst,en,load,cout,dout,data);input clk,en,rst,load;input [3:0] data;output[3:0] dout;output cout;reg [3:0] q1;reg cout;assign dout = q1;always @(posedge clk or negedge rst)beginif (!rst) q1<=0;else if(en)beginif (!load) q1<=data;else if(q1<9) q1<=q1+1;else q1<=4'b0000;endendalways @(q1)if (q1==4'h9) cout= 1'b1;else cout= 1'b0;endmodule60位计数器文本输入：module CNT60(CLK,EN,RST,LOAD,COUT1,COUT2,DOUT1,DOUT2,DATA);input CLK,EN,RST,LOAD;input [3:0] DATA;output[3:0] DOUT1;output[2:0] DOUT2;output COUT1;output COUT2;reg [3:0] Q1;reg [2:0] Q2;reg COUT1;reg COUT2;assign DOUT1 = Q1;assign DOUT2 = Q2;always @(negedge CLK or negedge RST) beginif(!RST) Q1<=0;else if (EN) beginif (!LOAD) Q1<=DATA;else if (Q1<9) Q1<=Q1+1;else Q1<=4'b0000;endendalways @(Q1)if (Q1==4'h9) COUT1=1'b1;elseCOUT1=1'b0;always @(negedge COUT1 or negedge RST)beginif(!RST) Q2<=0;else if (EN) beginif (!LOAD) Q2<=DATA;else if (Q2<5) Q2<=Q2+1;else Q2<=4'b0000;endendalways @(Q2)if ((Q1==4'h9)&&(Q2==3'h5)) COUT2=1'b1;elseCOUT2=1'b0;endmodule60位计数器图形输入:四．实验步骤1、新建一个名称为CNT10的工程，并在该文件夹中新建一个CNT10.v的文件。

含异步清零和同步时钟使能的4位加法器宁波⼯程学院电信学院ＥＤＡ系统设计与实践实验报告实验名称含异步清零和同步时钟使能的4位加法器班级电科（系统设计）08-2 姓名学号 0840*******组员姓名实验⽇期2011-5-1２指导⽼师实验四含异步清零和同步时钟使能的4位加法器⼀．实验⽬的学习计数器的设计，仿真和硬件测试。

进⼀步熟悉VHDL的编程⽅法。

⼆．实验内容本实验的内容是Quartus 11建⽴⼀个含计数使能、异步复位的4位加分计数器，SmartSOPC试验箱上进⾏硬件测试，由KEY1控制技术使能端ena并由LED指⽰，KEY2控制复位端rst并由LED2指⽰。

计数值由数码管指⽰。

三．实验原理Rst是异步清零信号，⾼电平有效。

Ema为是能端，能开始与暂停程序，当ena为0时，能所存信号。

四．实验步骤（1）破解Quartus 11;（2）建⽴⼯程：启动Quartus 11，建⽴空⽩⼯程。

命名为giui;（3）创建源程序⽂件：新建VHDL源程序⽂件giui，输⼊程序代码并保存，进⾏编译，若在编译过程中发现错误，则找出并更正，直⾄编译成功。

（4）编译并运⾏：编译并运⾏程序或者原理图，编译⽆误后，进⾏引脚锁定;（5）外部连接⽅式跟第2节相似。

五．实验程序⼀．在⼀个数码管上显⽰0~Ｆlibrary ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity giui isport(clk48:in std_logic;key_2bit:in std_logic;dig_4bit:out std_logic_vector(3 downto 0);seg:out std_logic_vector(7 downto 0));end giui;architecture m1 of giui issignal num1:std_logic_vector(3 downto 0);signal cnt:std_logic_vector(23 downto 0);signal t: std_logic;signal q:std_logic;beginfre:process(clk48,cnt)beginif clk48'event and clk48='1' thencnt<=cnt+1;end if;q<=cnt(23);end process fre;coun:process(q)beginif q'event and q='1' thenif t='1' then num1<="0000";elsenum1<=num1+1;end if;end if;end process;SEG<= "11000000" when num1="0000" else "11111001" when num1="0001" else "10100100" when num1="0010" else"10110000" when num1="0011" else"10011001" when num1="0100" else"10010010" when num1="0101" else"10000010" when num1="0110" else"11111000" when num1="0111" else"10000000" when num1="1000" else"10010000" when num1="1001" else"10001000" when num1="1010" else"10000011" when num1="1011" else"01000110" when num1="1100" else"10100001" when num1="1101" else"10000110" when num1="1110" else"11111111";dig_4bit<="1110" when t='1' else"1111" when t='0';end m1;⼆．4位加法器Library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity sun_adder isport(clk:in std_logic;key:in std_logic;led1:out std_logic;dig:out std_logic_vector(3 downto 0);seg:out std_logic_vector(7 downto 0)); end sun_adder;architecture a of sun_adder issignal tmp:std_logic_vector(23 downto 0); signal tmp1:std_logic_vector(10 downto 0); signal address,pp:std_logic_vector(3 downto 0); signal p:std_logic_vector(1 downto 0);signal tt,t,q,q1: std_logic;signal num1,num2,num3,num4:std_logic_vector(3 downto 0);beginprocess(clk)beginif clk'event and clk='1' then tmp<=tmp+1;tmp1<=tmp1+1;end if;end process;q<=tmp(23);q1<=tmp1(10);process(q1)beginif q1'event and q1='1' then case p iswhen "00"=>pp<="1110";when "01"=>pp<="1101";when "10"=>pp<="1011";when others=>pp<="0111";end case;dig<=pp;case pp iswhen "1110"=>address<=num1;when "1101"=>address<=num2;when "1011"=>address<=num3;when others=>address<=num4;end case;p<=p+1;end if;end process;process(key)beginIf key'event and key='1' thent<= not t;end if;end process;process(q)beginif q'event and q='1' thenif t='1' then num1<="0000";num2<="0000";num3<="0000";num4<="0000";else num1<=num1+1;if num1="1001" then num1<="0000";tt<='1';if num2="1001" then num2<="0000";if num3="1001" then num3<="0000";if num4="1001" then num4<="0000";else num4<=num4+1; end if;else num3<=num3+1; end if;else num2<=num2+1; `1212212345123451233123`12341234123412341312end if; else num1<=num1+1;tt<='0'; end if; end if;end if;end process;seg<= "11000000" when address="0000" else"11111001" when address="0001" else"10100100" when address="0010" else"10110000" when address="0011" else"10011001" when address="0100" else"10010010" when address="0101" else"10000010" when address="0110" else "11111000" when address="0111" else "10000000" when address="1000" else "10010000" when address="1001" else "11111111";led1<='0' when tt='1' else'1' when tt='0';end a;六．实验现象。

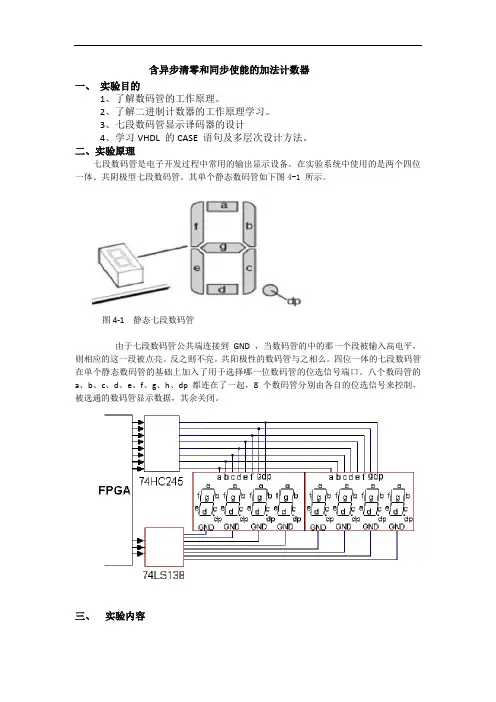

含异步清零和同步使能的加法计数器一、实验目的1、了解数码管的工作原理。

2、了解二进制计数器的工作原理学习。

3、七段数码管显示译码器的设计4、学习VHDL 的CASE 语句及多层次设计方法。

二、实验原理七段数码管是电子开发过程中常用的输出显示设备。

在实验系统中使用的是两个四位一体、共阴极型七段数码管。

其单个静态数码管如下图4-1 所示。

图4-1 静态七段数码管由于七段数码管公共端连接到GND ，当数码管的中的那一个段被输入高电平，则相应的这一段被点亮。

反之则不亮。

共阳极性的数码管与之相么。

四位一体的七段数码管在单个静态数码管的基础上加入了用于选择哪一位数码管的位选信号端口。

八个数码管的a、b、c、d、e、f、g、h、dp 都连在了一起，8 个数码管分别由各自的位选信号来控制，被选通的数码管显示数据，其余关闭。

三、实验内容本实验要求完成的任务是在时钟信号的作用下，通过使能端和复位信号来完成加法计数器的计数。

实验中时钟信号使用数字时钟源模块的 1HZ 信号，用一位en表示使能端信号，用复位开关 rest 表示复位信号，用 LED 模块的LED1～LED7 来表示计数的二进制结果。

实验 LED亮表示对应的位为‘1’ LED灭表示对应的位为‘0’。

通过输入不同的值模拟计数器的工作时序，观察计数的结果。

实验箱中的拨动开关、与 FPGA 的接口电路，LED 灯与 FPGA 的接口电路以及拨动开关、 LED 与FPGA的管脚连接在实验一中都做了详细说明，这里不在赘述。

四实验步骤1、打开 QUARTUSII 软件，新建一个工程。

2、建完工程之后，再新建一个 VHDL File，打开 VHDL 编辑器对话框。

3、在 VHDL 编辑窗口编写 VHDL 程序library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_arith.all;use ieee.std_logic_unsigned.all;entity jishuqi isport( clk ,clr,en : in std_logic;co:out std_logic;key : in std_logic_vector(3 downto 0);ledag : out std_logic_vector(6 downto 0);del : out std_logic_vector(3 downto 0));end jishuqi;architecture whbkrc of jishuqi issignal dount : std_logic_vector(3 downto 0);beginprocess(clk)beginif clk'event and clk='1' thenif clr='1'thendount<=(others=>'0');elsif en='1'thenif key="1111"thendount<="0000";co<='1';elsedount<=dount+'1';co<='0';end if;end if;end if;del<=dount;end process;process(key)begincase key iswhen "0000" => ledag <="0111111"; when "0001" => ledag <="0000110"; when "0010" => ledag <="1011011"; when "0011" => ledag <="1001111"; when "0100" => ledag <="1100110"; when "0101" => ledag <="1101101"; when "0110" => ledag <="1111101"; when "0111" => ledag <="0000111";when "1000" => ledag <="1111111"; when "1001" => ledag <="1101111"; when "1010" => ledag <="1110111"; when "1011" => ledag <="1111100"; when "1100" => ledag <="0111001"; when "1101" => ledag <="1011110"; when "1110" => ledag <="1111001"; when "1111" => ledag <="1110001"; when others => null;end case;end process;end whbkrc;分配管脚功能仿真五、实验小结通过本次试验，更加熟悉二进制计数器的工作原理，进一步熟悉 QUARTUSII 软件的使用方法和 VHDL 输入，同时掌握了时钟在编程过程中的作用，虽然试验中遇到了一些小困难，但是通过请教老师和同学还是顺利的解决了。

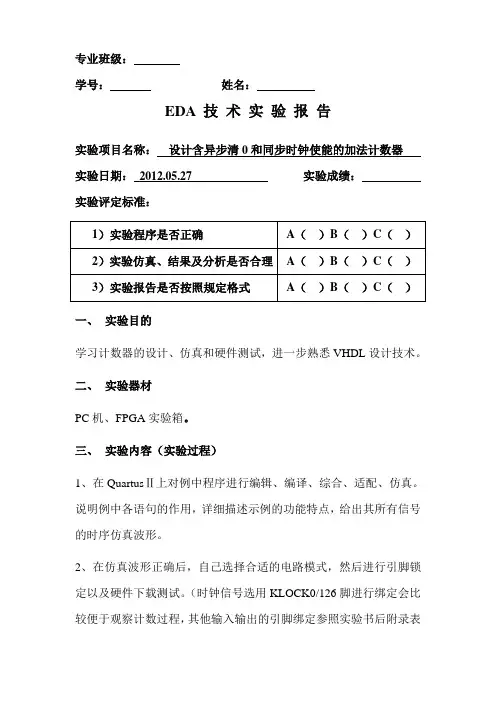

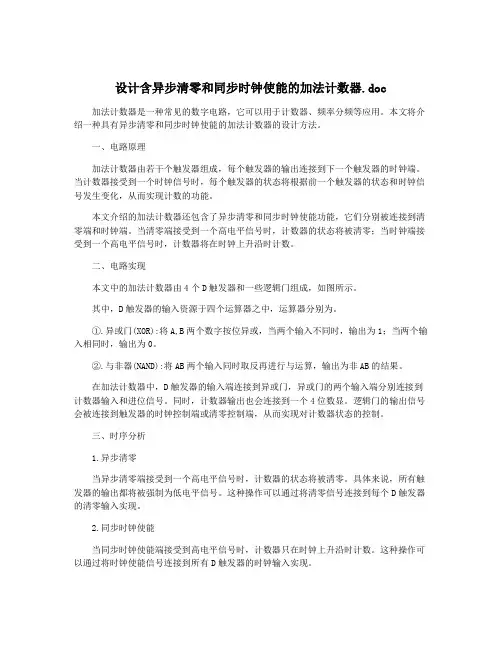

专业班级：学号：姓名：EDA 技术实验报告实验项目名称：设计含异步清0和同步时钟使能的加法计数器实验日期：2012.05.27 实验成绩：实验评定标准：一、实验目的学习计数器的设计、仿真和硬件测试，进一步熟悉VHDL设计技术。

二、实验器材PC机、FPGA实验箱。

三、实验内容（实验过程）1、在QuartusⅡ上对例中程序进行编辑、编译、综合、适配、仿真。

说明例中各语句的作用，详细描述示例的功能特点，给出其所有信号的时序仿真波形。

2、在仿真波形正确后，自己选择合适的电路模式，然后进行引脚锁定以及硬件下载测试。

（时钟信号选用KLOCK0/126脚进行绑定会比较便于观察计数过程，其他输入输出的引脚绑定参照实验书后附录表进行绑定），引脚锁定成功后进行编译、下载和硬件测试实验。

将实验过程和实验结果写进实验报告。

四、实验程序library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity cnt10 isport (clk,rst,en:in std_logic;cq:out std_logic_vector(3 downto 0);cout:out std_logic);end cnt10;architecture behav of cnt10 isbeginprocess(clk,rst,en)variable cqi:std_logic_vector(3 downto 0);beginif rst='1'then cqi:=(others=>'0');elsif clk'event and clk='1' thenif en='1' thenif cqi<9 then cqi:=cqi+1;else cqi:=(others=>'0');end if;end if;end if;if cqi=9 then cout<='1';else cout<='0';end if;cq<=cqi;end process;end behav;五、实验仿真、结果及分析试验程序仿真波形如下：由实验仿真波形可以看出：当rst端输入为“1”时，其它输出端口皆为“0”，实现了计数器异步复位的功能。

含异步清0和同步时钟使能的4-位加法计数器-报告-CAL-FENGHAI.-(YICAI)-Company One1EDA设计课程实验报告实验题目：含异步清0和同步时钟使能的4 位加法计数器学院名称：专业：班级：姓名：高胜学号小组成员：指导教师：一、实验目的学习计数器的设计，仿真和硬件测试，进一步熟悉VHDL 的编程方法。

二、设计任务及要求1.设计总体要求：利用Quartus II建立一个含技术使能、异步复位的4位加法计数器，在SmartSOPC试验箱上进行硬件测试，由KEY1控制技术使能端ena并由LED1指示，KEY2控制复位端rst 并由LED2指示。

计数值由数码管指示。

2.设计基本要求：（1）进行正常的加法计数功能。

（2）由四个数码管显示其计数情况。

三、系统设计1、整体设计方案含异步清零与同步时钟使能计数器由译码显示电路、脉冲发生电路和16进制计数器这3个基本电路组成的。

此次设计要实现的功能有：正常的计数，异步清零，同步使能功能。

整体设计系统框图如图1所示：图1 含异步清零与同步时钟使能计数器系统结构图2、功能模块电路设计（1）各模块设计：译码显示电路模块框图（见图2）：图2 译码显示电路系统输入输出模块框图脉冲发生电路模块框图（见图3）：图3 秒脉冲发生电路系统输入输出模块框图16位进制计数电路系模块框图（见图4）：图4 16位进制计数电路系统输入输出模块框图秒脉冲发生电路产生脉冲输入到16位计数器电路，计数器电路响应脉冲计数然后将计数响应输入到译码显示电路，译码显示电路响应，这时实验箱上8个数码管的后4位将进行从0到F计数的循环显示。

整体输入输出模块框图（见图5）：图5 含异步清零与同步时钟使能计数器系统输入输出模块框图（2）模块逻辑表达（见表一和表二）功能 clk rst ena dout[3:0] 异步清零 X 0 X 0 0 0 0表一 16进制计数器的真值表表二译码显示电路的真值表（3）算法流程图译码显示电路流程图（见图6）：图6 译码显示电路算法流程图16位计数器流程图（见图7）：图7 16位计数器电路算法流程图（4）Verilog源代码译码显示电路代码：module dec(d,seg,dig); //定义模块名与输入输出input[3:0] d;output[7:0] seg;output[3:0] dig; //定义输入输出与数据类型reg[7:0] seg_r; //定义一个reg类型数据assign dig=4'b0000; //给dig赋值0assign seg=seg_r; //将reg类型数据与wire类型数据进行转换always @(d) //检测目标信号dbegincase(d) //case语句，目标公式为d4'b0000:seg_r=8'hc0; //当4位的d数据变化时对应的rge数据类型的seg_r数值4'b0001:seg_r=8'hf9;4'b0010:seg_r=8'ha4;4'b0011:seg_r=8'hb0;4'b0100:seg_r=8'h99;4'b0101:seg_r=8'h92;4'b0110:seg_r=8'h82;4'b0111:seg_r=8'hf8;4'b1000:seg_r=8'h80;4'b1001:seg_r=8'h90;4'b1010:seg_r=8'h88;4'b1011:seg_r=8'h83;4'b1100:seg_r=8'hc6;4'b1101:seg_r=8'ha1;4'b1110:seg_r=8'h86;4'b1111:seg_r=8'h8e;default:seg_r=8'h0; //其余d的显示的数据seg_r显示为0endcase //结束case语句end //结束always语句endmodule //结束程序16进制计数器电路代码：module jsqt(clk,rst,ena,dout); //定义模块名与输入输出input clk,rst,ena;output[3:0] dout; //定义输入输出与数据类型reg[3:0] dout_r; //定义一个reg数据类型assign dout=dout_r; //将reg类型数据与wire类型数据进行转换always @(posedge clk or negedge rst) //检测目标信号时钟或异步信号beginif(rst==0) //检测信号rst是否恒等于0dout_r=4'b0000; // 给reg数据类型的dout_r赋值0else if(ena==1) //检测信号ena是否恒等于1dout_r=dout_r+1; //数据dout_r加1end //结束always语句endmodule //结束程序四、系统调试1、仿真调试（1）仿真代码译码显示电路仿真代码：`timescale 1ns/1nsmodule dec_tp; //测试模块的名字reg[3:0] d; //测试输入信号定义为reg型wire[7:0] seg; //测试输出信号定义为wire型wire[3:0]dig; //测试输出信号定义为wire型parameter DELY=100; //延时100秒dec u1(d,seg,dig); //调用测试对象assign dig=4'b0000; //给dig赋值0initial begin //激励波形设定d=4'b0;#DELY d=4'b0001;#DELY d=4'b0010;#DELY d=4'b0011;#DELY d=4'b0100;#DELY d=4'b0101;#DELY d=4'b0110;#DELY d=4'b0111;#DELY d=4'b1000;#DELY d=4'b1001;#DELY d=4'b1010;#DELY d=4'b1011;#DELY d=4'b1100;#DELY d=4'b1101;#DELY d=4'b1110;#DELY d=4'b1111;#DELY $finish;endinitial $monitor($time,,,"seg=%d,dig=%d,d=%b",seg,d,dig); //输出格式i定义endmodulemodule dec(d,seg,dig); //命名模块名字input[3:0] d;output[7:0] seg;output[3:0] dig; //定义输入与输出reg[7:0] seg_r; // 定义seg_r的reg型数据assign dig=4'b0000; //给dig赋值0assign seg=seg_r; //将reg型数据转化为wire型数据always @(d) //检测d的数据是否变化begincase(d) //七段译码4'b0000:seg_r = 8'hc0; //显示04'b0001:seg_r = 8'hf9; //显示14'b0010:seg_r = 8'ha4; //显示24'b0011:seg_r = 8'hb0; //显示34'b0100:seg_r = 8'h99; //显示44'b0101:seg_r = 8'h92; //显示54'b0110:seg_r = 8'h82; //显示64'b0111:seg_r = 8'hf8; //显示74'b1000:seg_r = 8'h80; ///显示84'b1001:seg_r = 8'h90; //显示94'b1010:seg_r = 8'h88; //显示a4'b1011:seg_r = 8'h83; //显示b4'b1100:seg_r = 8'hc6; //显示c4'b1101:seg_r = 8'ha1; //显示d4'b1110:seg_r = 8'h86; //显示e4'b1111:seg_r = 8'h8e; ///显示fendcase //结束case语句end //结束always语句endmodule //结束程序16进制计数器仿真代码：`timescale 1ns/1nsmodule jsqt_tp; //测试模块的名字reg clk,rst,ena; //测试输入信号定义为reg型wire[3:0] dout; //测试输出信号定义为wire型parameter DELY=100; //延时100秒jsqt u1(clk,rst,ena,dout); //调用测试对象initial begin //激励波形设定clk=0;rst=1;ena=1;#DELY clk=1;rst=1;ena=1;#DELY clk=0;rst=1;ena=1;#DELY clk=1;rst=1;ena=1;#DELY clk=0;rst=1;ena=1;#DELY clk=1;rst=1;ena=1;#DELY clk=0;rst=1;ena=1;#DELY clk=1;rst=1;ena=1;#DELY clk=0;rst=1;ena=1;#DELY $finish;endinitial$monitor($time,,,"dout=%d,rst=%b,ena=%b,clk=%b",dout,rst,ena,clk); //输出格式i定义endmodulemodule jsqt(clk,rst,ena,dout); //定义模块名与输入输出input clk,rst,ena;output[3:0] dout; //定义输入输出与数据类型reg[3:0] dout_r; //定义一个reg数据类型assign dout=dout_r; //将reg类型数据与wire类型数据进行转换always @(posedge clk or negedge rst) //检测目标信号时钟或异步信号beginif(rst==0) //检测信号rst是否恒等于0dout_r=4'b0000; // 给reg数据类型的dout_r赋值0else if(ena==1) //检测信号ena是否恒等于1dout_r=0; //给dout_r赋初值dout_r=dout_r+4’b1; //数据dout_r加1end //结束always语句endmodule //结束程序（2）仿真波形图译码显示仿真波形图（见图8）：图8 译码显示部分仿真波形图16进制计数器仿真波形图（见图9）：图9 16进制计数器仿真波形图（3）波形分析由图6-1与图6-2可以看出给4位dig赋值0，每延迟100秒可以看见4位的d变化与8位seg产生的数据与代码上的编程相符合。
