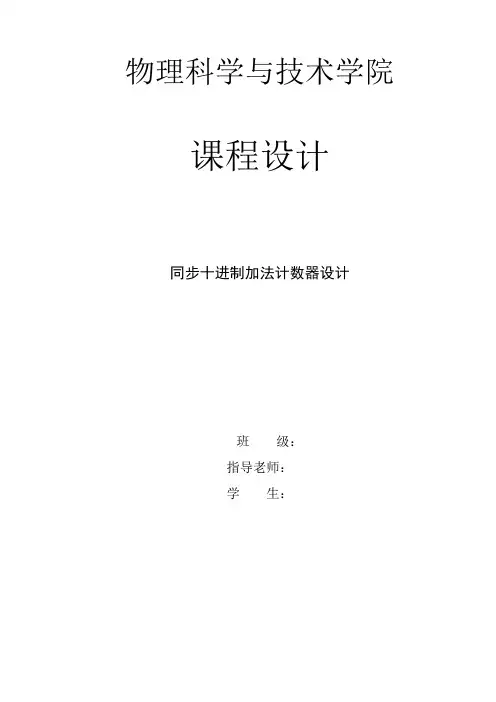

物理科学与技术学院课程设计
同步十进制加法计数器设计
班级：
指导老师：
学生：
集成电路设计愈发成为现代高科技的基石，尤其是芯片设计，几乎所有的电子系统都需要芯片，而在芯片逻辑功能中，计数器就显得非常重要。市场上多数同步十进制计数器多数采用JK触发器设计，而本设计采用D型主从触发器构成的同步十进制加法计数器。
本设计采用8421BCD码的编码方式来表示一位十进制数。设计中采用D型主从触发器构成T触发器来设计基本逻辑电路单元。本设计使用Microwind和Dsch软件完成原理图和版图设计。采用D型主从触发器，优化了同或门电路，大大减少MOS管数量，节省了版图面积，提高芯片性能。
关键词：同步十进制加法计数器Microwind Dsch D触发器T触发器
The integrated circuit design increasingly becomes the modern high tech the cornerstone, particularly the chip design, the nearly all electronic system needs the chip, but in the chip logical function, the counter appears very important. In the market the most synchronization decade counter uses the JK trigger design most, but this design uses D main the synchronized decimal base addition counter which constitutes from the trigger to compare the JK trigger to be possible to omit 80 MOS tubes.
This design uses 8421BCD the code the encoding method to express a decimal digit. In the design uses D main to constitute the T trigger from the trigger to design the basic logic circuit unit. This design uses Microwind and the Dsch software completes the schematic diagram and the domain design. Uses D main from the trigger, optimized the same or gate electric circuit, reduces the MOS tube quantity greatly, has saved the domain area, enhances the chip performance.
Keywords: Synchronized decimal base addition counter Microwind Dsch
D trigger T trigger
目录
摘要 (1)
Abstract (2)
第一章绪论 (5)
一、集成电路的概念 (5)
二、集成电路发展历史 (5)
三、集成电路分类 (5)
（一）按器件结构类型分类 (5)
（二）按集成度分类 (5)
（三）按使用的基片材料分类 (6)
（四）按电路的功能分类 (6)
（五）按应用领域分类 (6)
四、集成电路的设计 (6)
（一）什么是集成电路设计 (6)
（二）设计流程 (6)
（三）设计方法 (8)
第二章软件使用 (9)
一、Microwind3.1与Dsch 2.0简介 (9)
二、Microwind版图设计软件使用 (9)
（一）进入Microwind (9)
（二）实例：设计CMOS反相器 (10)
三、Dsch 原理图软件使用 (14)
第三章同步十进制加法计数器设计 (18)
一、同步十进制加法计数器设计思路 (18)
（一）CMOS电路的特点 (18)
（二）设计分析 (18)
（三）真值表 (19)
（四）驱动方程 (19)
二、同步十进制加法计数器设计及仿真 (20)
（一）传输门设计仿真 (20)
（二）反相器设计仿真 (22)
（三）D触发器的设计仿真 (24)
（四）同或门设计仿真 (25)
（五）由D触发器、同或门构成T触发器及其仿真 (27)
（六）二输入与门设计及其仿真 (28)
（七）AOA211设计仿真 (30)
三、同步十进制加法计数器模块设计优化 (32)
（一）同或门设计优化仿真 (32)
（二）T触发器设计优化仿真 (34)
四、同步十进制加法计数器原理图构成及仿真 (35)
（一）同步十进制加法计数器原理图： (35)
（二）同步十进制加法计数器原理图仿真 (37)
（三）同步十进制加法计数器原理图仿真波形 (39)
五、生成版图以及版图仿真 (39)
（一）生成版图 (39)
（二）版图仿真 (41)
第四章总结 (42)
致谢 (43)
参考文献 (44)
附录Ⅰ Microwind一些重要功能 (45)
附录Ⅱ同步十进制加法计数器Verilog文件 (49)
第一章绪论
如今，集成电路已经成为现代信息社会的基石，其应用已深入到科学，工业，农业的各个领域，遍布人们生活的每一个角落集成电路设计和制造水平已经成为一个国家技术发展水平的重要标志，其重要性已为人所共知。
一、集成电路的概念
集成电路（IC：Integrated Circuit）是指通过一系列特定的加工工艺，将晶体管、二极管等有源器件和电阻、电容、电感等无源器件，按照一定的电路互连，集成在一块半导体晶片（如硅或砷化镓）上，封装在一个外壳内，执行特定电路或系统功能的一种器件。
集成电路的发明，大幅度地降低了电子产品成本，它们的尺寸奇迹般地减小，导致了家用电子计算机和手机的出现，使从前专门机构才能购置的电子装置成为公众可以使用的工具。用集成电路制造的电子装置廉价、小巧、可靠、方便，令人们对电子技术刮目相看，它们的应用迅速扩展到人类活动的众多领域，成为革新传统技术有力的手段，有效地提高了人类活动水平。
二、集成电路发展历史
1904年,弗莱明发明了第一只电子二极管(真空二极管)标志着世界从此进入了电子时代。
1907年，德福雷斯特向美国专利局申报了真空三极管的发明专利，使得电子管才成为实用的器件。
1947年12月Bell实验室肖克莱、巴丁、布拉顿发明了第一只点接触金锗晶体管，1950年肖克莱、斯帕克斯、迪尔发明单晶锗NPN结型晶体管。
1952年5月英国皇家研究所的达默提出集成电路的设想。
1958年德克萨斯仪器公司基尔比为首的小组研制出第一块由12个器件组成的相移振荡和触发器集成电路。这就是世界上最早的集成电路，也就是现代集成电路的雏形或先驱。给电子产业带来了一场革命，并为无数的其它发明铺平了道路。
2000年的10月10日，七十七岁的杰克．基尔比（Jack S. Kilby）获得2000年的诺贝尔物理学奖。
三、集成电路分类
根据集成电路的器件结构类型，集成规模，使用的基片材料，电路的功能以及应用的领域，对集成电路分类的结果如下所示：
（一）按器件结构类型分类
按器件的结构类型，通常将其分为双极（Bipolar）集成电路，金属氧化物半导体（MOS）集成电路,和双极MOS（BiMOS）集成电路。
（二）按集成度分类
集成度是指在每个芯片包含的元器件的数目。按集成度可将集成电路分为：小规模集成电路（SSI），中规模集成电路（MSI），大规模集成电路（LSI），特大规模集成电路（ULSI）和巨大规模集成电路（GSI）。
（三）按使用的基片材料分类
根据制造集成电路的基片结构形式，可分为单片集成电路和混合集成电路两大类。单片集成电路是指所有的集成电路元器件都制作在同一快半导体基片上。将厚膜和薄膜电路，适当的有源元件和厚膜及薄膜电路无法实现的无源元件连接起来，封装在一起完成一定的电路功能，这样的电路通常称为混合集成电路。
（四）按电路的功能分类
按电路的功能，通常将其分为数字集成电路，模拟集成电路和数模混合集成电路三大类。
（五）按应用领域分类
按应用领域划分，集成电路可分为标准通用集成电路和通用集成电路。标准通用集成电路是指不同厂家都在同时生产的，用量极大的标准系列产品，如微处理器芯片，存储器芯片，数字信号处理芯片。专用集成电路则是根据某种电子设备中特定的技术要求而专门设计的集成电路，称为ASIC（Application Specific Integrated Circuits）。
四、集成电路的设计
（一）什么是集成电路设计
根据电路功能和性能的要求，在正确选择系统配置、电路形式、器件结构、工艺方案和设计规则的情况下，尽量减小芯片面积，降低设计成本，缩短设计周期，以保证全局优化，设计出满足要求的集成电路。
（二）设计流程
IC有两种设计路线：自底向上（Bottom-up）和自顶向下（Top-down）。
自底向上的设计路线应该说是整个IC发展的基本路线。即从工艺一开始，先进行单元设计，在精心设计好各单元后逐步向上进行功能块，子系统设计直至最终完成整个系统设计。
对于大规模的系统设计，则采用自顶向下的设计方法。设计者首先需要进行行为设计，以确定芯片的功能，性能，拟采用的工艺以及允许的芯片面积和成本等；其次进行结构设计，根据芯片的特点，将其分解为结构清晰、相互关系明确的子系统，这些子系统可能包括模拟单元和数字系统。接着是把各子单元转化成逻辑图或电路图。对模拟单元直接进行电路设计，对数字系统则先进行逻辑设计，确定逻辑正确后进一步转化成电路图。无论是模拟电路还是数字电路，电路设计阶段是与设计选用的工艺紧密相关的。设计者应该根据制造厂家提供的工艺参数，选择合适的器件模型和模拟工具，以确定电路图是否满足设计要求。
下一步就是将电路图转化成版图，即版图设计。与电路设计一样，版图设计也是同工艺密不可分的。设计者必须按照来自制造厂家的几何设计规则进行电路图的版图设计。
图1-1 IC设计的典型流程
（三）设计方法
人们把集成电路设计方法分为全定制设计方法与半定制设计方法两大类。而半定制设计方法又可细分为五种不同的设计方法，集成电路设计人员可以根据不同的要求选择各种不同的设计方法。下面对各种设计方法作简要介绍。
1、全定制设计方法（Full-Custom Design Approach）
全定制是利用集成电路的最基本设计方法（不使用现有库单元），对集成电路中所有的元器件进行精工细作的设计方法。全定制设计可以实现最小面积，最佳布线布局、最优功耗速度积，得到最好的电特性。该方法尤其适宜于模拟电路，数模混合电路以及对速度、功耗、管芯面积、其它器件特性（如线性度、对称性、电流容量、耐压等）有特殊要求的场合；或者在没有现成元件库的场合。
特点：精工细作，设计要求高、周期长，设计成本昂贵。
2、半定制设计方法（Semi-Custom Design Approach）
半定制设计方法又分成门阵列（GA：Gate Array）法；门海（SOG： Sea of Gates）法；标准单元（SC：Standard Cell）法；积木块（BB：Building Block）法；可编程
逻辑器件（PLD：Programmable Logic Device）设计法。
第二章软件使用
一、Microwind3.1与Dsch 2.0简介
Microwind是CMOS集成电路物理层版图(Layout)设计和性能仿真软件，它包含数字和模拟元件图库、版图编辑器、参数提取分析器及版图仿真器。使用这个软件可以十分方便地进行IC版图设计教学，对于不具备大型IC设计软件的学生是十分有用的。Micro wind具有丰富的教学信息，例如，显示PMOS和NMOS管的特性曲线、器件尺寸、工艺参数；电路中连接线的寄生参数；设计者可以方便地调节所制定的模型参数，在屏幕上直接观察模型对元件特性的影响，并交互显示辅助指导内容。
Dsch2.0为原理图生成软件，提供了原理图的导入，验证，仿真等有效工具，具有很大的使用价值。Dsch2.0还可以由原理图生成Verilog HDL方便实用。
二、Microwind版图设计软件使用
（一）进入Microwind
与Windows下的其他程序一样，软件安装以后，创建Microwind目录，然后双击“Microwind”图标就可以运行软件。如图2-1所示，主窗口由版图显示窗口、快捷图标菜单、分层调色板等几部分组成。
图2-1 原理图设计窗口
版图显示窗口中的网格以λ为单位，它通常固定为光刻工技术中最小尺寸(沟道长
度)的一半。例如在0.8 μm工艺中，λ = 0.4μm。
（二）实例：设计CMOS反相器
1、绘图命令使用
以CMOS反相器为例，通过绘制版图学习各种命令的使用。CMOS反相器包括一个NMOS及一个PMOS晶体管（左下角），如图2-2所示。
图2-2 元件添加命令
图标为绘制矩形图标，图标显示调色板。首先在调色板中选多晶硅层(红色)，然后按以下步骤绘制版图：
绘制硅栅矩形，先用鼠标点住选定的左上角，然后拖动至右下角。
释放鼠标器，即得到一定尺寸的硅栅矩形图，应使得矩形宽度最小为2λ，如图2-3所示。按右图所示的比例继续绘制硅栅层。
图2-3 硅栅层
选择调色板中N+扩散层(绿色)，按图5(下)绘制NMOS部分。选择调色板中P+扩散层(绿色，斜线)，按图2-4(上)绘制PMOS部分。
图2-4 添加扩散层
选择调色板中N-阱层，在上图所示的P扩散层周围添置N阱，如图2-5所示。
图2-5添加N阱
2、分层结构仿真
点击图标，利用鼠标画一条待观察剖面的截线，屏幕上会显示相应的分层结构图。
3、接触窗孔及金属连接线
版图中各层之间是通过SiO2薄层相互绝缘的，它们通过接触孔(Via)进行连接。Via 中灌注了金属和扩散层材料，其尺寸由设计规程确定。
Microwind提供各种预定义Via图(调色板窗口上方)，如图2-6所示。
图2-6预定义Via图
图中第一排第一个为金属-多晶硅接触孔，第二个为N有源区接触孔，第三个为P 有源区接触孔，第四个为金属1, 金属2之间的接触孔，第五个为不同金属之间的接触孔。
例如选择N+/金属接触，出现随光标移动的正方轮廓，将它固定在N+区。同样地，选择P+/金属接触将它固定在P+区。在调色板选择金属层1(蓝色)，即可引出NMOS和
PMOS的电极，如图所示。
注意：图2-7中右上角所示连接V DD。的接触点，使N区与高电平等电位。
进入仿真器前，最后的任务是定义V DD、Vss及输入和输出端。
图2-7 定义V DD、Vss
4、性能模拟
在调色板上有一组仿真器图标，如图2-8所示。
图2-8 仿真器
仍以上述反相器为例，首先将电源上部PMOS的一个P扩散层接VDD，下部NMOS的一个N扩散区接V SS，然后定义输入信号端及输出端。操作步骤如下：
如上图所示，从左至右依次是电源V DD、地Ground、时钟Clock、加入脉冲Pulse、可视节点Node Visible。点击图时钟，再点击反相器公共栅区，则出现时钟设置对话框，按要求设置脉冲宽度、周期、上升沿、下降沿等参数，以便了解预期的器件特性，如下图所示。
选择上图最右的图标，定义观察点。应注意，仅当附属的字体为斜体时，方表示该功能被激活。
当定义版图输入和输出点时，所附带的字符是可更改的，常用的方法是在图2-9所示窗口中修改“Enter the text name”框的内容。
注意：进行仿真之前，应先存储版图。进入仿真器后，可观察已定义点的电压波形、电流波形及电压转移特性。
图2-9 仿真信号定义
5、版图是否符合设计规程
点击图标，设计规程校验器(DRC：Design Rule Checker)扫描设计图，发现错误即用高亮条显示错误性质。只有符合设计规程的版图才能进一步转为制造文件。
6、参数分析
选择Analysis／Parametric Analysis，以反相器为例，点击输出点，进人参数分析界面，如图2-10所示。
图2-10 参数分析
通过左下选择框，选择分析功耗、传输延时、显示频率。点击Start Analysis按钮，可给出相应的分析结果。
7、保存
单击图标，保存版图文件，文件自动加上扩展名．Msk。
8、连线路径生成
在版图设计中，金属连接线自动生成功能将大大节省设计者的时间。Microwind具有连接线自动生成及寄生参数分析功能。
点击下图中对应图标，进入图2-11所示界面。选择所要求的条目，然后回到主窗口，点击适当的位置，即得到连接线。
图2-11 定义金属连线
三、Dsch 原理图软件使用
Dsch原理图软件使用较为简单，这里仅通过设计一与非门来说明该软件的使用。（一）打开Dsch2编辑器，单击工具栏右侧图标 Symbol Library，打开元件库。
如图2-12所示：
图2-12 版图编辑窗口
（二）从元件库中调入nmos和pmos晶体管，按所需的逻辑电路图排列，图2-13。
图2-13 MOS管的调用
（三）按与非门逻辑连接电路图，并从库中调入电源，图2-14。
图2-14 电源的调用
（四）从库中调入两输入模块in1，in2，连接至电路中作为输入端，调入一发光二极管作为输出端out，仿真时高电平发光二极管发光，低电平不发光，图2-15。
图2-15 输入模块的调用
（五）现在用Dsch已经把一与非门的原理图完成了，接下来就是对原理图的仿真，点击Simulate -> Start simulation，出现仿真图，点击in1,in2矩形框中的部分会给in1,in2不同的电平输入，红色填充表示高电平，没填充表示低电平。根据与非门的逻辑输出也会跟着变化，LED亮（红色）表示输出为高电平，不亮表示输出为低电平，图2-16，图2-17。
图2-16 仿真输出“高电平”
图2-17 仿真输出低电平
在Dsch工具栏中中还有很多操作时的快捷图标如复制，移动，删除，放大及一些
软件的常用操作，这里不再累赘说明。
第三章同步十进制加法计数器设计
当前社会早以进入数字化时代，数字化的信息处理技术极大的方便了人们的生活，而数字化离不开微电子行业的发展，从而离不开数字芯片的设计。在这些芯片中，都具有要进行逻辑算数、计数等运算，进制计数器具有电路结构简单、运算方便等特点，但日常生活中我们所接触的大部分都是十进制数，特别是当二进制数位数较多时，阅读非常困难，所以有必要讨论十进制计数器。现在大多均采用JK触发器门电路来构成十进制计数器，然而事实上采用D型锁存器构成的D型主从触发器来设计同步十进制加法计数器可以大大减少芯片面积，减少延时，降低功耗，提高芯片性能。
一、同步十进制加法计数器设计思路
（一）CMOS电路的特点
CMOS电路是指采用NMOS与PMOS对称设计的电路，利用NMOS与PMOS互补特性获得良好的电路性能。
CMOS反相器有以下优点：传输特性理想，过渡区比较陡。逻辑摆幅大，VOH=V DD, VOL=0。噪声容限很大。静态功耗很小。CMOS反相器是利用p、n管交替通、断来获取输出高、低电压的，而不象单管那样为保证VOL足够低而确定p、n管的尺寸，因此CMOS 反相器是无比(Ratio-Less)电路。
CMOS反相器的缺点：所用的MOS管数量多，设计方式单一。
（二）设计分析
所有触发器的时钟控制端均由计数脉冲CP输入，CP的每一个触发沿都会使所有的触发器状态更新。应控制触发器的输入端，可将触发器接成T触发器。当低位不向高位进位时，令高位触发器的T＝0，触发器状态保持不变；当低位向高位进位时，令高位触发器的T=1，触发器翻转，计数加1。
在十进制计数体制中，每位数可能为0、1 … 9十个数码中的任意一个，且逢十进一。根据计数器构成原理，必须有四个触发器的状态来表示一位十进制数的四位二进制编码。而四位编码总共有十六个状态，所以必须去掉其中六个状态。一般考虑去掉1010~1111六个状态，即采用8421BCD码的编码方式来表示一位十进制数。
（三）真值表
根据设计思路可列出同步十进制加法计数器的真值表如下表所示：
（四）驱动方程
由于本设计采用D型主从触发器构成的T触发器作为基本模块来设计电路，可根据T出发器的逻辑状态特性以及上图所示的真值表得到如下的十进制计数器驱动方程：
T0 = 1
T1 = Q0Q3’
T2 = Q0Q1
T3 = Q0Q1Q2+Q1Q3
即： Q0* = Q0’
Q1* = Q0Q3’Q1’ + (Q0Q3’)’Q1
Q2* = Q0Q1Q2’ + (Q0Q1’)Q2
Q3* = (Q0Q1Q2+Q0Q3)Q3’+(Q0Q1Q2+Q0Q3)’Q3
